53 HQE 012 - Climatiseur CARRIER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur CARRIER 53 HQE 012
Caractéristiques techniques principales	Technologie de réfrigération à haute efficacité énergétique
Alimentation électrique	Monophasé, 230 V, 50 Hz
Dimensions approximatives	Largeur : 800 mm, Hauteur : 600 mm, Profondeur : 400 mm
Poids	50 kg
Compatibilités	Compatible avec les systèmes de ventilation CARRIER
Type de batterie	Non applicable
Tension	230 V
Puissance	3,5 kW (refroidissement), 4,0 kW (chauffage)
Fonctions principales	Refroidissement, chauffage, déshumidification
Entretien et nettoyage	Filtres à nettoyer tous les 3 mois, vérification annuelle par un professionnel
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande, réparabilité facile avec accès aux composants internes
Sécurité	Protection contre les surcharges électriques, conforme aux normes de sécurité européennes
Informations générales utiles	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - 53 HQE 012 CARRIER

Quel type de fluide frigorigène utilise le CARRIER 53 HQE 012 ?

Le CARRIER 53 HQE 012 utilise le fluide frigorigène R-410A.

Comment régler la température sur le CARRIER 53 HQE 012 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'avant de l'appareil. Appuyez sur les flèches pour augmenter ou diminuer la température souhaitée.

Que faire si l'unité ne démarre pas ?

Vérifiez d'abord que l'appareil est bien alimenté. Assurez-vous que le disjoncteur n'a pas sauté et que la prise fonctionne. Si le problème persiste, contactez un technicien.

Quelle est la capacité de refroidissement du CARRIER 53 HQE 012 ?

Le CARRIER 53 HQE 012 a une capacité de refroidissement de 5,3 kW.

Comment nettoyer le filtre de l'unité ?

Pour nettoyer le filtre, retirez-le du panneau de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quelle est la consommation énergétique du CARRIER 53 HQE 012 ?

Le CARRIER 53 HQE 012 a un indice de performance énergétique (EER) de 3,61, ce qui indique une consommation énergétique relativement efficace.

Comment savoir si le CARRIER 53 HQE 012 nécessite un entretien ?

Si vous remarquez une diminution de la performance de refroidissement, des bruits inhabituels ou des fuites, il est conseillé de faire vérifier l'unité par un professionnel.

Le CARRIER 53 HQE 012 peut-il fonctionner en mode chauffage ?

Non, le CARRIER 53 HQE 012 est un climatiseur uniquement destiné au refroidissement.

Y a-t-il une garantie pour le CARRIER 53 HQE 012 ?

Oui, le CARRIER 53 HQE 012 est généralement couvert par une garantie limitée de 2 à 5 ans, selon le distributeur.

MODE D'EMPLOI 53 HQE 012 CARRIER

Lire attentivement les instructions de fonctionnement et les normes de sécurité avant l'installation et la mise en marche de l'appareil.

Sommaire

Page

Généralités 2
Description des composants 3
Limin de fonctionnement 4
Fonctionnement manuel 4
Fonctionnement de la télécommande 5/6
Description et fonctionnement des indicateurs de la télécommande 7
La télécommande 8
Emploi de la télécommande 8/10

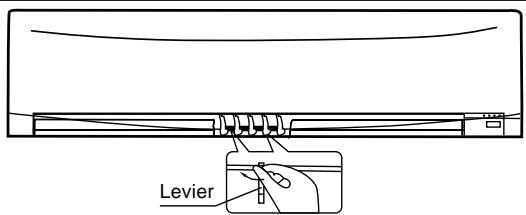

Régler la direction du souffle d'air 11
Fonctionnement du climatiseur 11/12
Fonctionnement en conditions optimes 12
Entretien 12
Informations de fonctionnement 13
Dépannage 14

Lire attentivement ce manuel

Ce manuel contient de nombreux conseils pour un employ et un entretien corrects du climatiseur. Il suffit de manipuler le climatiseur avec précaution pour gagner du temps et de l'argent et s'assurer une longue durée de vie.

Le tableau du "DEPANNAGE" offre de nombreuses solutions des problèmes les plus commons.

Il est recommandé de consulter le tableau du Dépannage avant de s'adresser au service après-vente.

ATTENTION!

• Toute réparation ou entretien sur cet apparéil devra être effectué par le personnel qualifié du service après-vente.
• Contacter l'installateur pour la mise en place de l'appareil.
• La présence d'un adulte est requise en cas d'emploi du climatiseur des enfants ou de personnes handicapées.
• Maintainir le climatiseur hors de la portée des enfants.
• Seul le personnel qualifié est autorisé à remplancer le cable d'alimentation.
• La mise en place de l'appareil doit être effectue une quantité par le personnel qualifié conformément aux normes nationales en matière de systèmes électriques.
• Si le cable de l'alimentation secteur est endommagé, il devra être remplaced par le fabricant, un centre après-vente ou par un technicien qualifié afin d'éviter toute sorte de risque.

Consignes de Sécurité

Afin d'éviter tout dommage à l'appareil et de lésions à l'utilisateur suivre les instructions ci-après.

Une connaissance approfondie des instructions peut éviter tout dommage aux personnes et aux apparèils.

DANGER!

• Brancher correctement l'appareil à l'alimentation secteur. Risque de décharges électriques ou d'incendie dus à une excessive production de chaleur.
• Ne pas modifier le cable d'alimentation secteur ni utiliser la prise de courant pour brancher d'autres appareils. Risque de décharges électriques ou d'incendie dus à la production de chaleur
• Contrôler le raccordement à la terre. L'absence de raccordement à la terre peut provoquer des décharges électriques.
• Couper l'alimentation secteur en cas de bruits ou d'odeurs non conventionnels ou de presence de fumée. Risque d'incendie et de décharges électriques.
• Maintenir l'appareil hors de la portée des armes à feu.
  Risque d'incendie.
• Aérer la piece avant de démarrer le climatiseur afin d'éviter toute fuite de gaz provenant d'autres apparèils. Risque d'explosion, d'accendie ou de brûlures.
• Ne pas démarrer ou arrêté l'appareil en insérant ou en tirant le cable de l'alimentation secteur. Risque de décharges électriques ou d'incendie dus à la production de chaleur.
• Ne pas utiliser l'appareil les mains mouillées ou dans des endroits humides.

Risque de décharges électriques.

• Vérifier l'absence d'eau dans les composants électriques.
  Risque de dommages à l'appareil ou de décharges électriques
• Ne pas utiliser la prise de courant si elle est détachée de son support ou est endommagée.
  Risque d'incendie et de décharges électriques.
• Maintenir le cable d'alimentation éloigné de toute source de chaleur.

Risque d'incendie et de décharges électriques.

• Ne pas endommager ou utiliser un cable d'alimentation secteur différent du cable fourni.

Risque de décharges électriques ou d'incendie.

• Ne pas diriger le jet d'air sur les personnes représentes dans la和个人.
  Nuisible à la santé.
• Installer un disjoncteur et un circuit d'alimentation spécialisé.

L'absence de ces dispositifs peut provoquer des incendies et des décharges électriques.

• Ne pas ouvrir l'appareil lorsqu'il est en fonction.
  Risque de décharges électriques.
• Ne pas utiliser le cable d'alimentation secteur en la présence de gaz inflammables ou combustibles tels que essence, benzène, solvants, etc.

Risque d'explosion ou d'incendie.

• Ne pas démonter ou modifier l'appareil.
  Risque d'incendie et de décharges électriques.

ATTENTION!

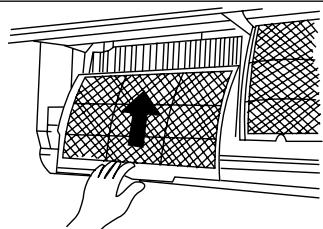

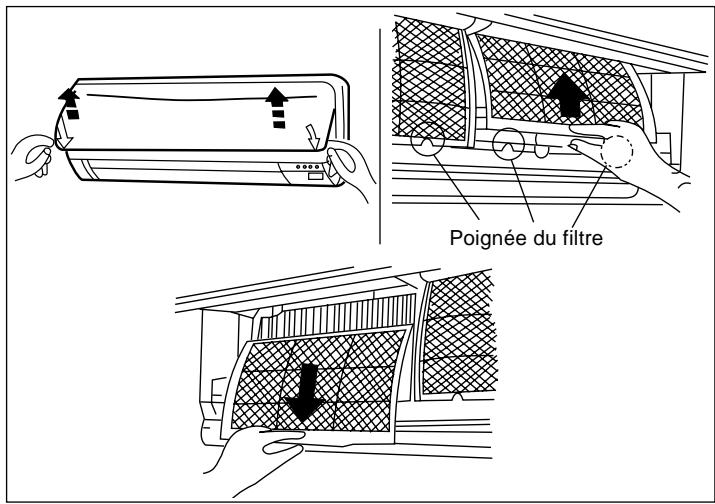

• Enlever le filtré à air en faisant attention à ne pas toucher les parties électriques de l'appareil.
  Risque de lesions.
• Avant de nettoyer l'appareil éteindre le climatiseur et le disjoncteur.

Ne pas nettoyer l'appareil s'il est branché à l'alimentation secteur à cause du risque d'incendie, de décharges électriques et de lésion.

• Eteindre le climatisationur et fermer les fenêtres en cas d'orage ou de mauvaises conditions météo.

L'eau pourrait pénétrer de la fenêtre ouverte et mouiller l'ameublement.

• Ne pas placer d'obstacles à proximé des entrées ou des sorties de l'air.

Risque de panne ou d'accident.

• Ne pas utiliser de détergents agressifs tels que la cire ou les solvants. Nettoyer avec un chiffon couple.

Risque d'alterer la couleur de l'appareil ou de rayer sa surface.

• Ne pas utiliser l'eau pour nettoyer le climatiseur.

La déténération de l'eau dans l'appareil peut endommager le système isolant. Risque de décharges électriques.

• Ne pas exposer les plantes ou les animaux directement auSouffle d'air du climatiseur.

Nuisible à la santé des animaux ou des plantes.

• Débrancher le cable d'alimentation de la prise de courant en le prénant par la fiche.

Risque de décharges électriques et de dommages.

• Vérifier que l'étrier de l'unité extérieure n'est pas endommagé après une longue exposition.

Si I'étrier est endommagé, l'unité pourrait tomber au sol.

• Ne pas déposer d'objets lourds sur le cable d'alimentation et s'assurer que celui-ci n'est pas écrasé.

Risque d'incendies et de décharges électriques.

• Aérer la pièce en cas de présence de poèles, etc.

Risque de cariance d'oxygène.

• Ne pas utiliser l'appareil pour un employé différent de l'emploi prévu.

Ne pas utiliser ce climatisation pour conserver des instruments de précision, des alimentes, des animaux, des plantes ou des objets. Risque de détérioration de la qualité, etc.

• Eteindre l'interrupteur principal en cas de longue période d'inactivité.

Risque de panne à l'appareil ou d'incendie.

• Vérifier que les filtres sont installés correctement. Nettoyer les filtres tous les 15 jours.

Risque de panne en cas d'absence des filtres.

• Ne pas boire l'eau du climatiseur.
  Elle contient des polluants nuisibles à la santé.
• Préter attention lors du désemballage: les bords tranchants peuvent provoquer des lésions.
• En cas d'eau PENÉTRANT dans l'appareil, éteindre le climatisationur et le disjoncteur.
  Isoler le cable d'alimentation en detachant la fiche et contacter un technicien qualifié.

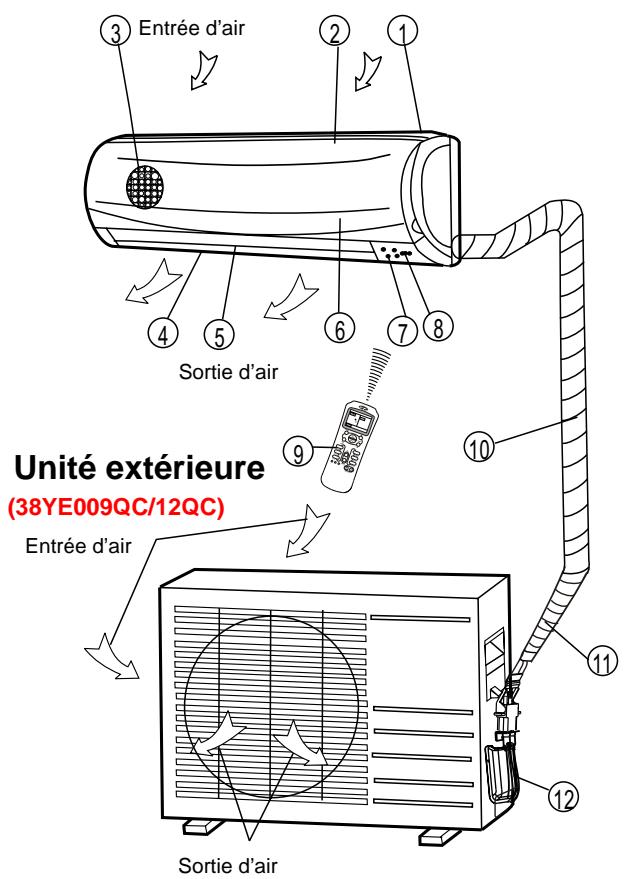

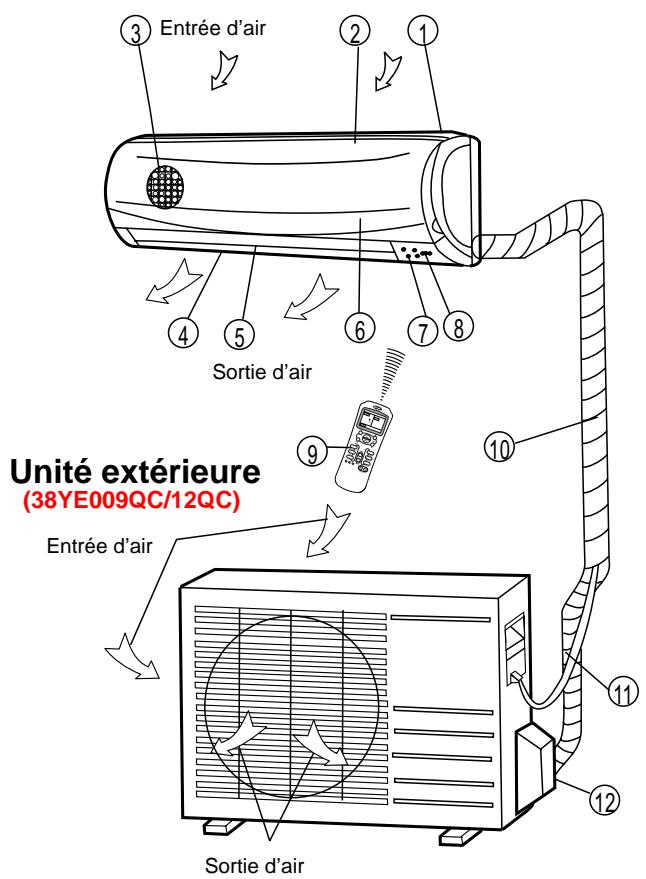

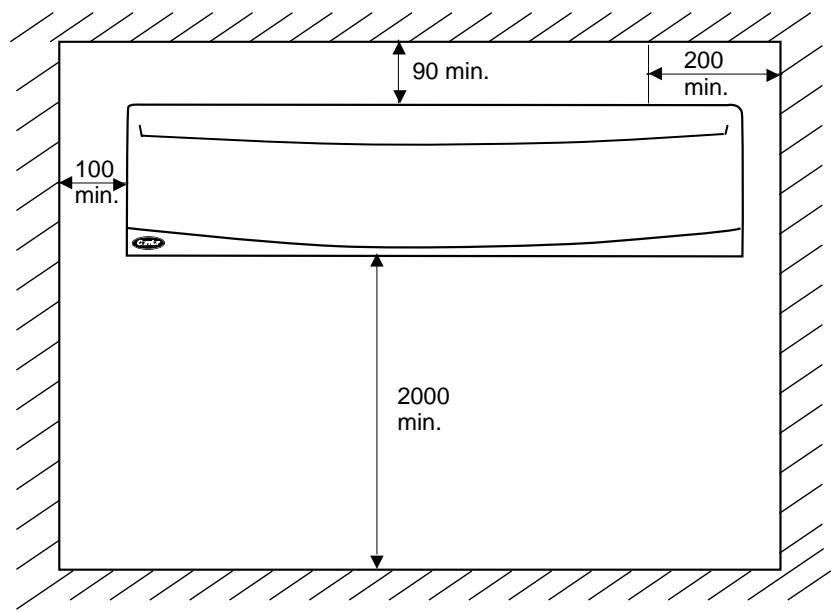

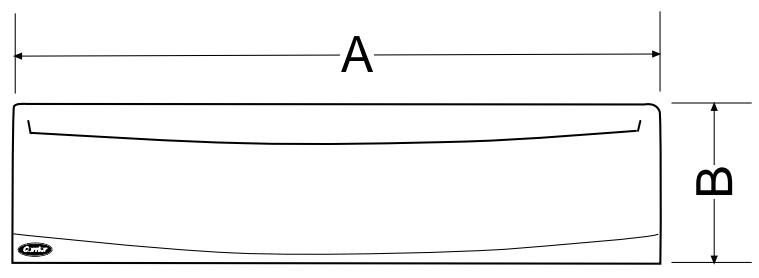

Unité interieure

Unité intérieure

Afficheur

NOTE:

L'afficheur de l'unité interieure apparait comme indiqué cidesous:

Pour 42HQE009. / 012.

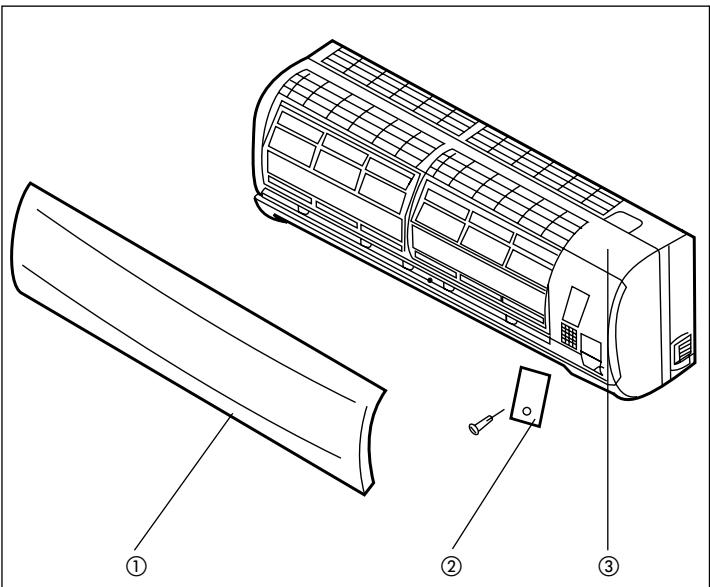

① Chàssis panneau avant

② Panneau avant
③ Filtre à air
(4)Grille souffle horizontal
(5) Déflecteur souffle vertical
(6) Sonde température ambiente
⑦ Afficheur
⑧ Récepteur signaux infrarouges
⑨ Télecommande

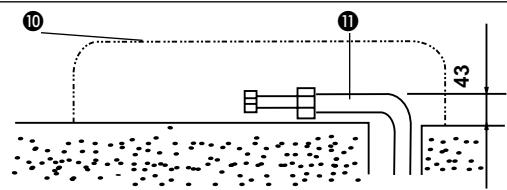

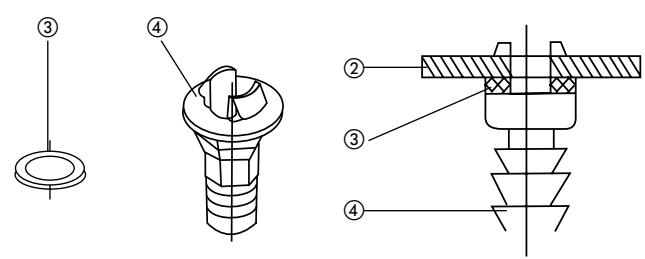

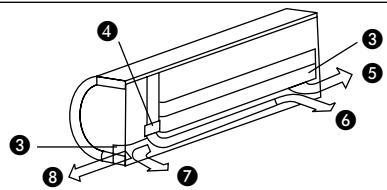

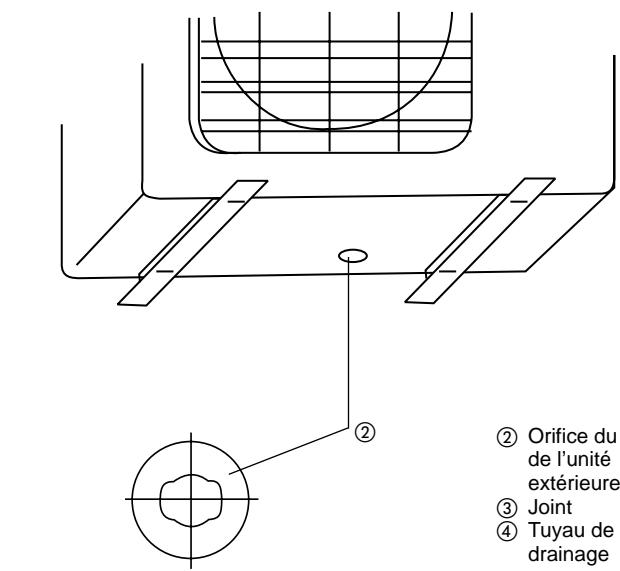

Tube de drainage, tube de connexion fluide réfrigérant

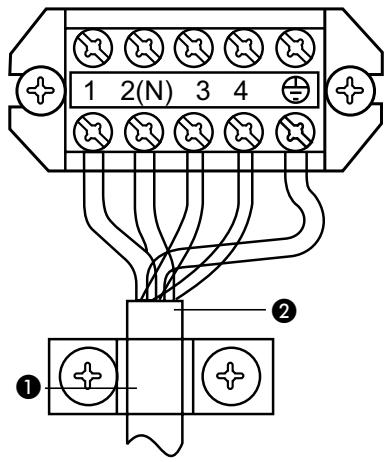

Cable de connexion

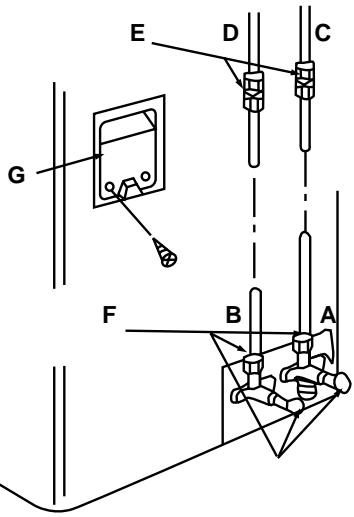

Vanne d'arrêt

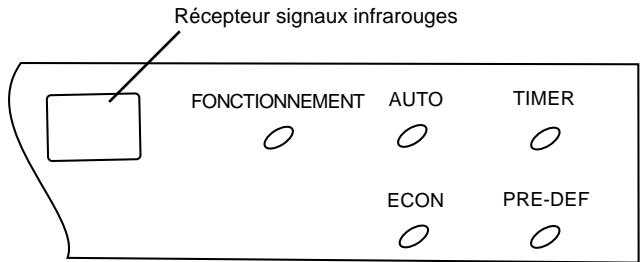

Afficheur

Voyant MARCHE:

Levoyant clignote par intermittence après l'allumage et s'allume lorsque le climatiseur est en état de marche .

Voyant TEMPORISATEUR (TIMER):

Levoyant s'allume lorsquelTEMPORISATEUR est allumé.

Levoyant PRE.-DEF s'allume dans les situations suivantes:
1) Le climatiseur commence à dégivrer en mode chauffage.
2) La fonction anti-air froid s'enclenché lorsque la température de l'évaporateur n'est pas suffisamment élevée, comme au début d'un processus en mode chauffage.

Voyant AUTO:

Cevoyantclignote lorsqueléclimatisationurest enmodeAUTO.

Voyant ECON:

Cevoyant s'allume lorsqueleclimatisation fonctionne en mode economie.

Note:

Les images contenues dans ce manuel sont seulement indicatives et les parties illustrées pourraient se révérer différentes de celles du climatiseur acheté par le client.

Le modele réel est celui auquel l'utilisateur doit se référer.

Température / Mode	Refroidissement	Chauffage	Déshumidification
Température interieure	17°C ~ 32°C	0°C ~ 27°C	17°C ~ 32°C
Température extérieure	18°C ~ 43°C	-7°C ~ 24°C	11°C ~ 43°C

ATTENTION:

1. Un fonctionnement effectué en conditions différentes des conditions décrites ci-dessus, peut provoquer l'activation de protections de sécurité susceptibles de provoquer des anomalies dans le fonctionnement du climatiseur.
2. Humidité relative ambiente inférieure à 80%. Un taux d'humidité dépassant cette valeur peut provoquer la formation de vapeur d'eau lorsque le climatiseur est en marche. Il faut donc regler l'ailette du souffle d'air vertical selon son angle d'ouverture maximum (vertical par rapport au sol) et sélectionner la HAUTE vitesse.
3. Cette température de fonctionnement assure le maximum des prestations.

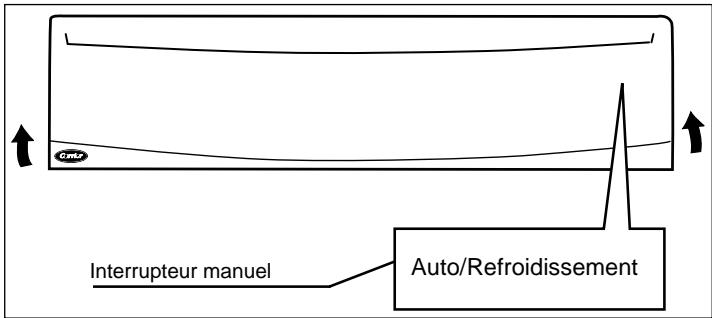

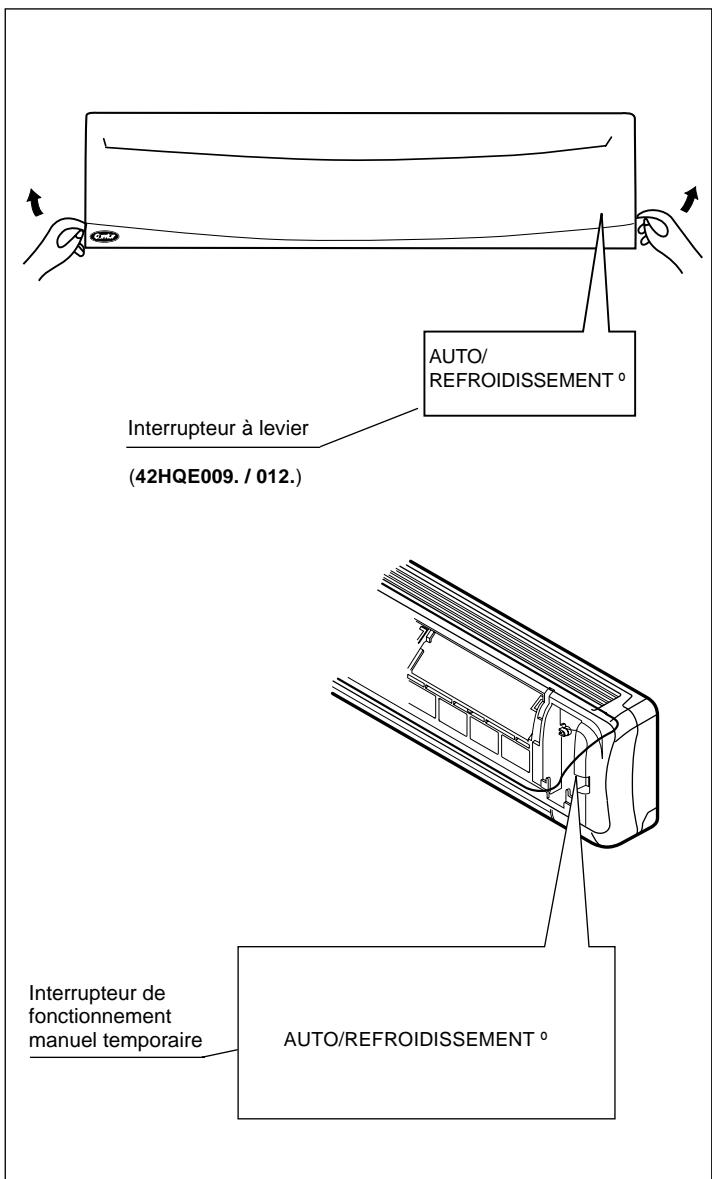

Fonctionnement manuel

En l'absence de la télécommande ou en cas de batteries à plat, utilisertemporairement le fonctionnement en mode manuel.

Pour 42HQE009. / 012.

① Ouvrir et soulever le panneau avant jusqu'à ce qu'il reste ouvert et qu'on n'entende le déclic.
② Appuyer sur l'interrupteur jusqu'à ce que levoyant AUTO s'allume; l'unité fonctionne en mode AUTO.
③ Refermer le panneau et le remetre en place.

ATTENZIONE:

• Une fois l'interrupteur manuel pressé, le mode de fonctionnement est changé : AUTO, REFROIDISSEMENT, ÉTEINT.
• Appuyer sur l'interrupteur manuel jusqu'à ce que levoyant FONCTIONNEMENT commence à clignoter très rapidement (cinq fois par seconde); l'unité fonctionne maintainant en mode REFROIDISSEMENT, à utiliser uniquement lors de l'essay de fonctionnement. En mode REFROIDISSEMENT, la fonction de fonctionnement par télécommande n'est pas disponible.
• Le climatiseur est ETEINT si levoyant FONCTIONNEMENT s'eteint.
• Pour rétablier le fonctionnement par télécommande utiliser directement la télécommande.

NOTE:

Le mode "REFROIDISSEMENT" indiqué sur le tableau de commande est à utiliser uniquement lors de l'essay de fonctionnement.

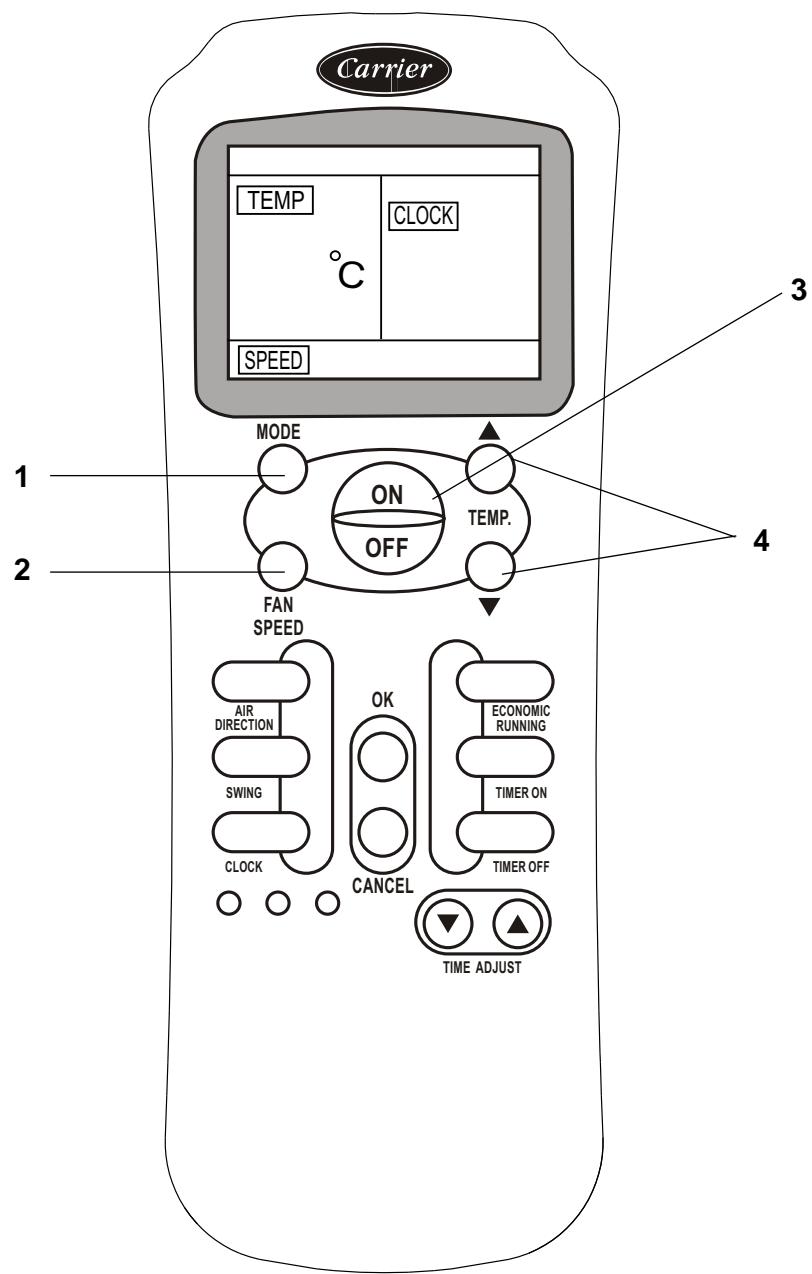

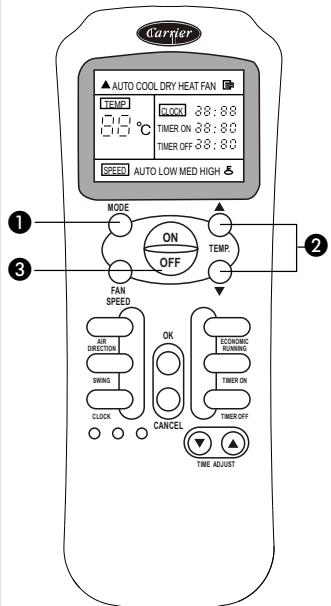

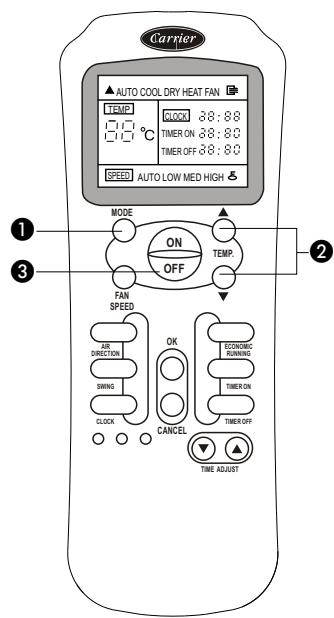

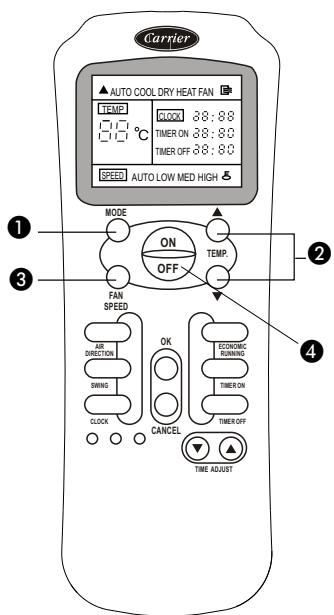

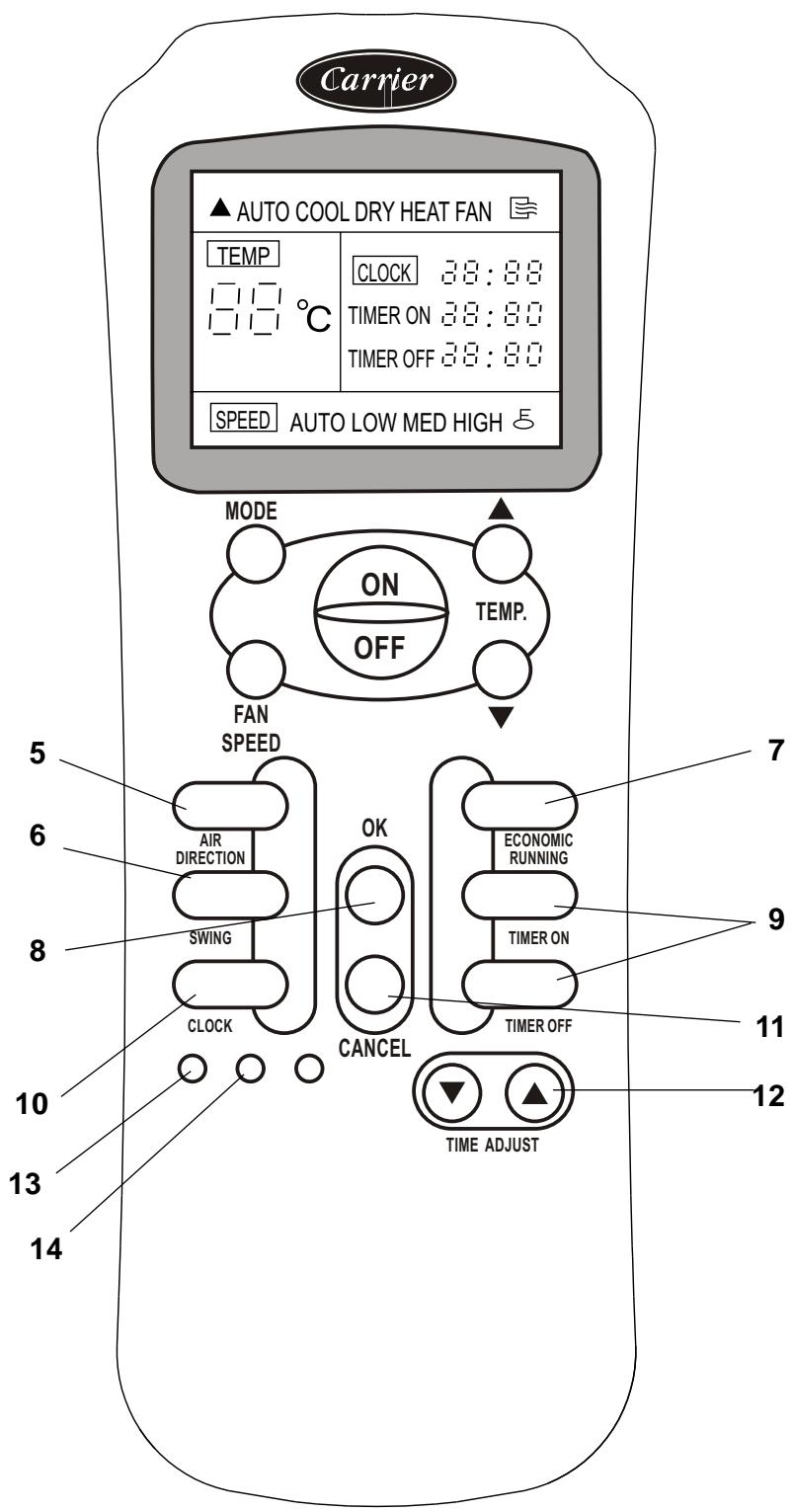

1. Touche de selection du mode de fonctionnement

Appuyer sur cette touche pour sélectionner un mode de fonctionnement en série: AUTO, REFROIDISSEMENT, DÉSHUMIDIFICATION, CHAUFFAGE (non seul refroidissement), SEULE VENTILATION et-retour au mode de fonctionnement AUTO.

1. Touche vitesse ventilateur

Appuyer sur cette touche pour sélectionner la vitesse du ventilateur. Appuyer sur cette touche pour sélectionner une vitesse de fonctionnement du ventilateur dans la série AUTO, BASSE VITESSE, VITESSE MOYENNE, HAUTE VITESSE et retour au mode de fonctionnement AUTO.

1. Touche ON/OFF

(marche/arrêt)

Appuyer sur cette touche pour démarrer l'unité et l'appuyer à nouveau pour éteindre l'unité.

1. Touche température

Pour lever la

température

programmée à 30^

Pour baisser la

température

programmée à 17^

5. Touche de direction écoulement d'air

Appuyer sur cette touche pour modifier l'angle de déplacement de l'ailette (certaines unités neprésentant pas cette fonction).

6. Touche de réglage automatique de l'aislette

Appuyer sur cette touche pour modifier la position de l'ailette. Appuyer à nouveau sur la touche pour fixer la position de l'ailette.

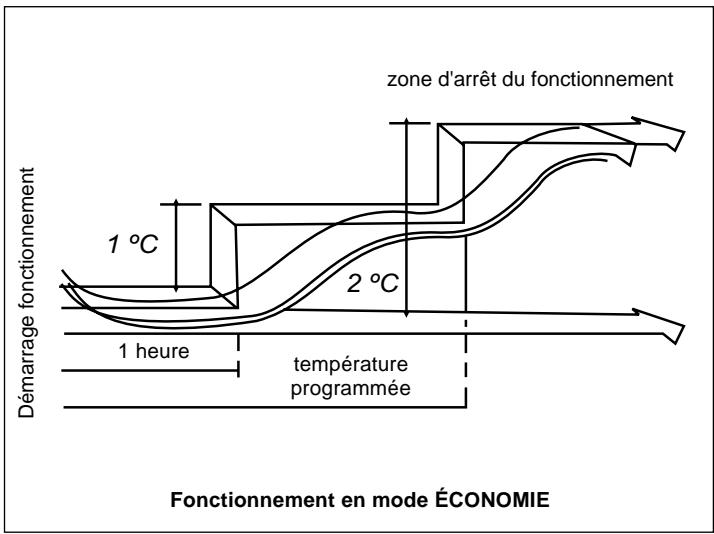

7. Touche de fonctionnement en mode économique

Appuyer sur cette touche pour activer le mode de fonctionnement économique (fonction absence sur certains modèles de télécommande).

8. Touche de mémorisation

Appuyer sur cette touche pourmettre en mémoire les valeurs de marche/arrêt temporisées.

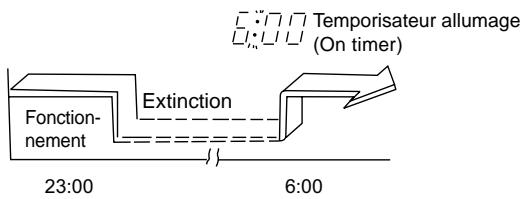

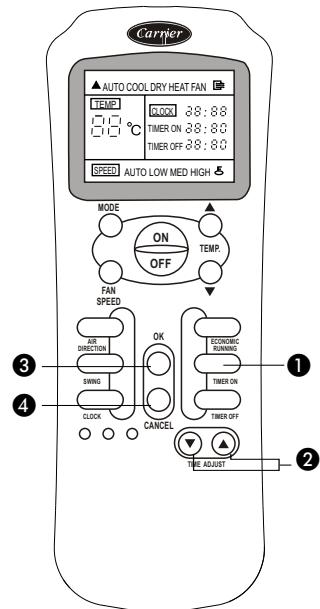

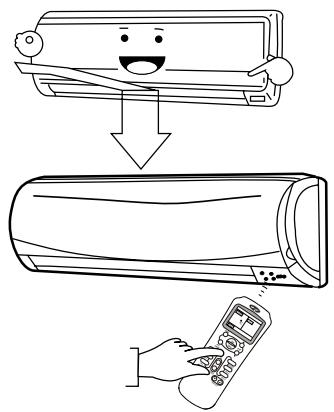

9. Touche marche/arrêt temporisés

Appuyer sur la touche TIMER ON pour activer le temporisateur. Appuyer sur la touche TIMER OFF pour désactiver le temporisateur.

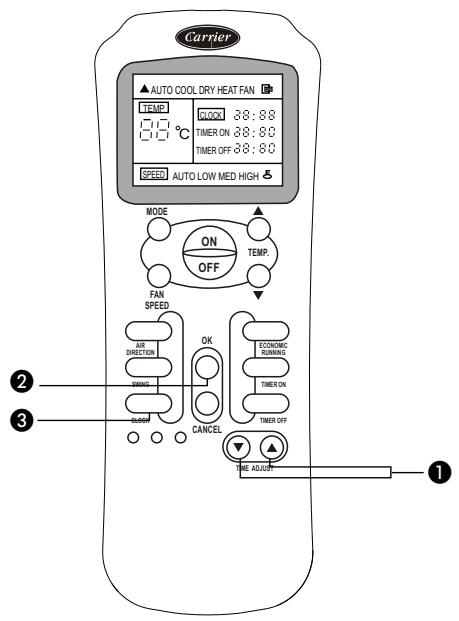

10. Touche horloge

Appuyer sur cette touche pour programmer I'heure.

11. Touche d'effacement

Appuyer sur cette touche pour effacer les paramètres programmes d'activation et de désaction du temporisateur.

12. Touche de réglage de l'heure actuelle

Utiliser cette touche pour régler l'houre actuelle et programmermer l'heure d'arrêt de l'unité.

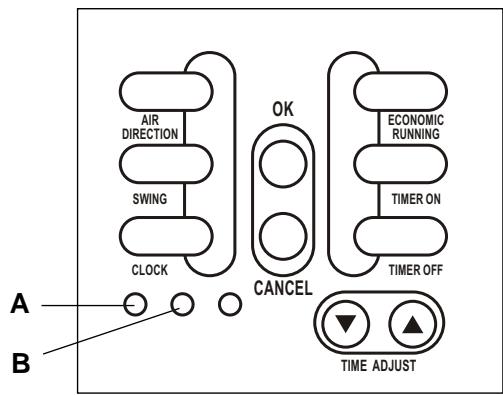

13. Touche de verrouillage

Appuyer sur cette touche pour bloquer toutes les valeurs courantes. A partir de ce moment, la télécommande n'accepte aucune opération à l'exception des opérations commandées par l'intérimédiaire de cette touche. Cette touche permet d'éviter toute variation accidentelle des paramètres insérés. Appuyer à nouveau sur cette touche pour annuler le mode VERROUILAGE.

14.Touche de remise a zéro

Appuyer sur la touche RESET pour annuler tous les paramètres programmes et returner à l'état initial. Les chiffres "0:00" de l'horloge clignotent, AUTO s'affiche sur l'afficheur du mode de fonctionnement, AUTO s'affiche sur l'afficheur de la vitesse du ventilateur, et l'afficheur de la température affiche "24".

• Le modele de télécommande indiquedans le dessin pourrait différer des telecommandes qui sont dans le commerce.

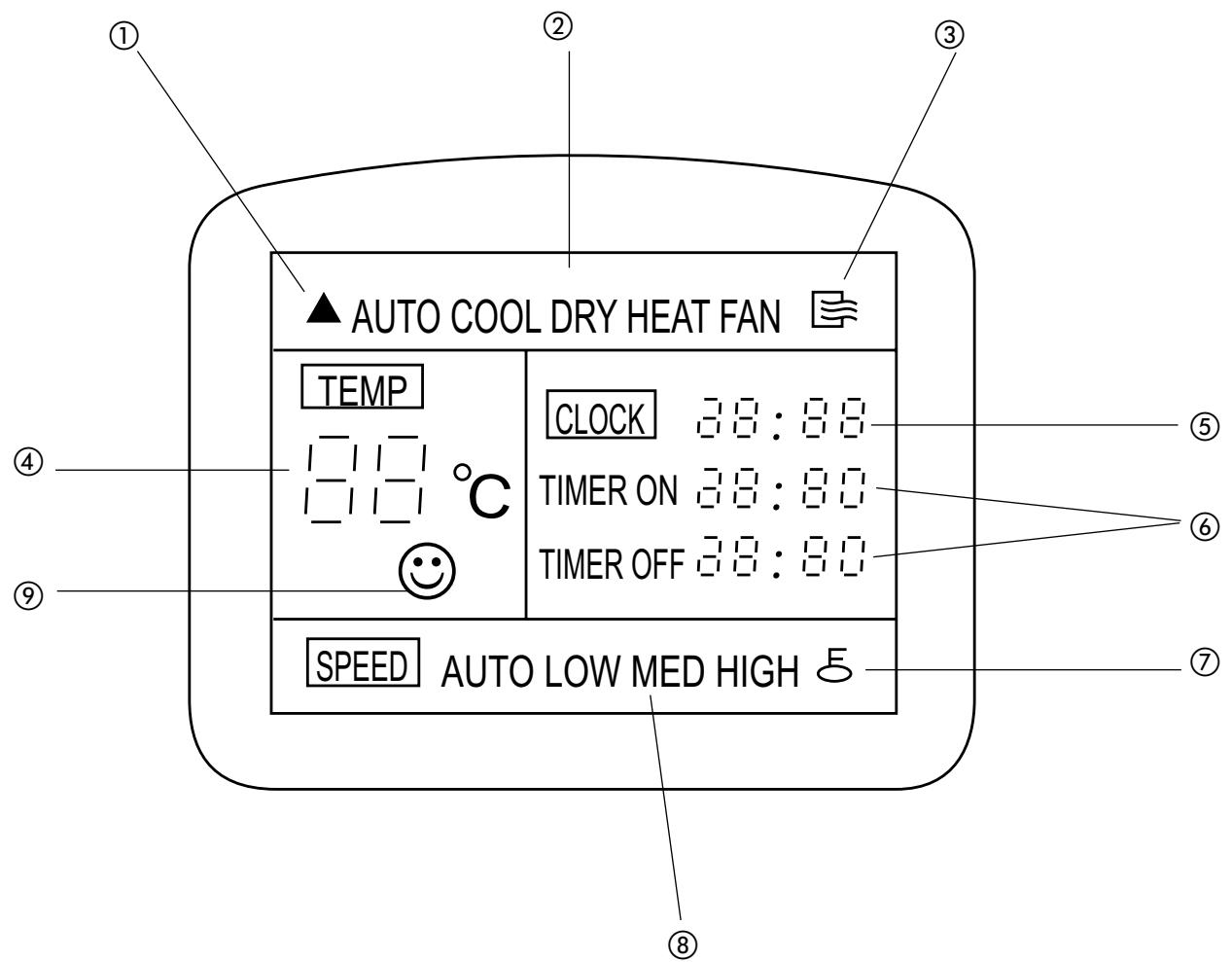

① Indicateur de transmission

L'indicateur de transmission s'allume lorsque la télécommande transmet des signaux à l'unité interieure.

② Indicateur mode de fonctionnement

Indique le mode de fonctionnement courant à partir de AUTO, REFROIDISSEMENT, DÉSHUMIDIFICATION, CHAUFFAGE (non mode refroidissement seul), SEULE VENTILATION et retard au mode de fonctionnement AUTO.

③ Indicateur ON/OFF (Marche/Arrêt)

L'allumage/extinction de la télécommande s'affichent en appuyant sur la touche ON/OFF .Appuyer a nouveau sur la touche ON/OFF pour effacer l'affichage.

④ Indicateur de tempéature

Indique les températures programmes (de 17^ à 30^ ). En insérant le mode de fonctionnement SEULE VENTILATION, les températures programmes ne seront pas affichées.

⑤ Indicateur Horloge

Indique l'heure actuelle (0~24 heures).

⑥ Indicateur du temporisateur

Indique l'heure programmée d'allumage du temporisateur (0~24 heures).

⑦ Indicateur de verrouillage

Afficher le verrouillage en appuyant sur la touche LOCK. Appuyer à nouveau sur cette touche pour effacer l'affichage.

⑧ Indicateur de vitesse du ventilateur

Indique la vitesse du ventilateur可以选择, le mode de fonctionnement AUTO et les trois vitesses du ventilateur BASSE, MOYENNE, HAUTE. Indique le mode de fonctionnement AUTO lorsqu'el'unité est en mode AUTO ou DÉSHUMIDIFICATION.

⑨ Indicateur Economie

(fonction absente sur certains modèles)
En appuyant sur la touche ECONO., indique le mode de fonctionnement Economie.
Appuyer à nouveau sur la touche ECONO. pour effacer l'affichage.

• Pour plus de clarté, la figure montre tous les indicateurs. Pendant le fonctionnement de l'unité, seul l'indicateur du mode de fonctionnement est actif.

Usage de la télécommande

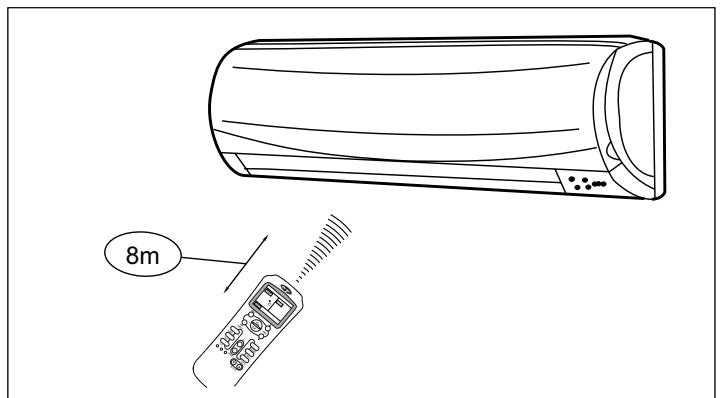

Positionnement de la télécommande

• Positionner la télécommande de façon que les signaux transmis poussent atteindre facilement le récepteur de l'unité interieure à (à une distance de 8 m).
• Lorsque l'allumage de l'unité est commandé par le biais du temporisateur, un signal est transmis automatiquement de la télécommande à l'unité interieure à l'heure précédemment programmée. Si la télécommande est positionnée de façon à empêcher la libre transmission du signal, un retard de 15 minutes environ peut se produit

ATTENTION:

• Le climatiseur ne s'allume pas si la transmission des signaux transmis par la télécommande à l'unité interieure est empêchee par la presence de ridesaux, portes ou par d'autres objets.
• Vérifier qu'aucun liquide ne pénétre dans la télécommande. Eloigner la télécommande des rayons directs du soleil et de toute source de chaleur.
• L'exposition directe du récepteur de signaux infrarouges aux rayons du soleil peut cause le dysfonctionnement du climatiseur. Protégé le récepteur à l'aide de rideaux.
• Au cas où le fonctionnement de la télécommande serait perturbée par d'autres apparèils électriques, déplacer les apparèils ou consulter le revendeur local.

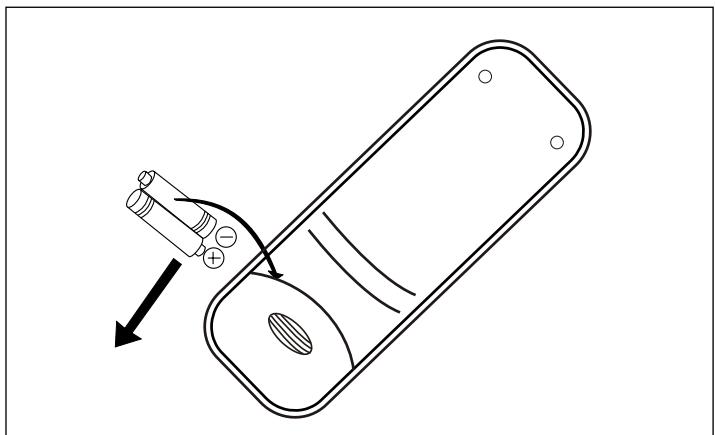

Remplacement des piles

La télécommande utilise deux piles alcalines sèches (R03/LR03X2).
1. Enlever le couvercle du logement des piles et les remplacer.
2. Appuyer sur la touche RESET.
3. Avant de remettre en place le couvercle du logement des piles, vérifier que l'écran de l'afficheur de la télécommande affiche "0:00" et que les chiffres clignotent.
- Àprous avoir remplace les piles, régler l'horloge de la télécommande

NOTES:

• Pour le remplacement des piles, il est conseilé de ne pas utiliser de piles usées ou d'un type différent pouvant causeurs des dysfonctionnements de la télécommande.
• En cas d'une longue période d'inactivité de la télécommande, enlever les piles afin d'éviter toute infiltration pouvant endommager la télécommande.
• La durée de vie moyenne des piles en conditions de normal fonctionnement est de six mois environ.
• Remplacer les piles en cas d'absence du bip indiquant la réception du message de la part de l'unité interieure ou si l'indicateur de transmission de la télécommande ne s'allume pas.

Emploi de la télécommande

Programmation de l'horloge

Avant de démarrer le climatiseur, programmer l'horloge selon les instructions contenues dans cette section. L'afficheur de l'horloge de la télécommande affiche l'heure indépendamment du fonctionnement du climatiseur.

Programmation initiale de l'horloge

Après avoir inséré les piles dans la télécommande, l'afficheur de l'horloge indique "0:00" et le chiffres clignotent.

1 Touche de réglage de l'heure (TIME ADJUST) Appuyer sur cette touche pour afficher l'heure

• En appuyant sur cette touche on peut avancer ou reculer l'heure d'une minute suivant la flèche pressée. L'heure change dés que l'on appuie sur la touche.

Touche OK En appuyant sur cette touche, l'afficheur de l'horloge cesse de clignoter et l'horloge commence a fonctionner.

3 Nouveau réglage de l'horloge.

Appuyer sur la touche CLOCK dans le logement des piles; les chiffres sur l'afficheur de l'horloge clignotent. Afficher la nouvelle-heure en suivant les instructions des paragraphs 1 et 2 de la section "Programmation initiale de L'horloge".

• L'horloge a une précision de 10 secondes par jour.

ATTENTION:

L'électricité statique et autres facteurs (tension très élevée) peuvent provoquer le return à l'état initial de l'horloge de la télécommande. Dans ce cas, (chiffres "0:00" clignotants), régler à nouveau l'horloge avant de démarrer l'unité.

Fonctions des touches de verrouillage et de remise à zéro

A Appuyer sur la touche LOCK pour bloquer tous les paramètres courants. A partir de ce moment, la télécommande n'accepte aucune opération à l'exception des opérations commandées par l'intérimédiaire de cette touche. La touche est utilisé pour prévenir le changement accidentel des paramètres programmes. Appuyer à nouveau sur cette touche pour désactiver le mode de fonctionnement VERROUILAGE.
B Appuyer sur la touche RESET pour annuler tous les paramétres courants et remettre la télécommande à l'état initial. Les chiffres "0:00" de l'horloge clignotent, l'afficheur du mode de fonctionnement indique le mode "AUTO" celui de la vitesse du ventilateur indique "AUTO" et l'afficheur de la température indique "24".

Fonctionnement automatique

Lorsque le climatiseur est programme en mode de fonctionnement AUTO, les modes refroidissement, chauffage (non seul refroidissement) ou seule ventilation sont selectionnés automatiquement selon la température ambiente. Une fois le mode de fonctionnement selectionné, les paramètres de fonctionnement sont enregistrés dans la mémoire du micro-ordinateur de l'unité. A partir de ce moment, le climatiseur fonctionne dans le même mode de fonctionnement chaque fois que l'on appuie sur la touche ON/OFF de la télécommande.

Allumage

L'indicateur de FONCTIONNEMENT sur l'afficheur de l'unité interieure clignote.

1 Touche de selection du mode de fonctionnement (MODE). Selectionner AUTO.
2 Touche température (TEMP.)
Programmer la température souhaïée, généralement entre 21^ et 28^ .
3 Touche ON/OFF Appuyer sur cette touche pour allumer le climatiseur.

L'indicateur de FONCTIONNEMENT de l'afficheur de l'unité interieure s'allume. Le mode de fonctionnement est selectionné selon la température ambiente et l'allumage a lieu après 3 minutes environ.

Extinction

Touche ON/OFF

Appuyer sur cette touche pour eteindre le climatiseur. Si le mode de fonctionnement AUTO n'est pas le mode souhaite, il est possible de selectionner manuellement les conditions desires. Avec le mode de fonctionnement AUTO, il n'est pas necessitiesaire de regler la vitesse du ventilateur. L'afficheur de la vitesse du ventilateur indique AUTO et la vitesse du ventilateur est controlee automatiquement.

Fonctionnement refroidissement/seule ventilation

4 Touche ON/OFF

Appuyer sur cette touche pour démarrer le climatiseur. L'indicateur de FONCTIONNEMENT sur l'afficheur de l'unité interieure clignote.

Le mode de fonctionnement sélectionné dépend de la température ambiente et le climatiseur s'allume après 3 minutes environ (si le mode de fonctionnement SEULE VENTILATION est sélectionné, l'unité démarre tout de suite).

Extinction

Touche ON/OFF

Appuyer sur cette touche pour eteindre le climatiseur.

Si le mode de fonctionnement programme est le mode SEULE

VENTILATION, il n'y aura aucun contrôle de la température.

• Pour sélectionner ce mode repêter les points ①, ③, et ④.

Fonctionnement en deshumidification

FONCTIONNEMENT de l'afficheur de l'unité interieure s'allume et l'unité démarre après 3 minutes environ.

Extinction

Touche ON/OFF

Appuyer sur cette touche pour eteindre le climatiseur.

Allumage

Brancher l'unité à l'alimentation secteur.

L'indicateur de

FONCTIONNEMENT de

l'afficheur de l'unité interieure clignote.

1 Touche de selection du mode de fonctionnement (MODE) Sélectionner le mode REFROIDISSEMENT, CHAUFFAGE (non seul refroidissement) ou SEULE VENTILATION.
Touché température (TEMP.) Afficher la température可以选择 21^ et supérieure pour le mode refroidissement 28^ et inférieure pour le mode chauffage.
3 Touche vitesse du ventilateur (FAN SPEED). Sélectionner une des valeurs indiquées: "AUTO", "BASSE", "MOYENNE" et "HAUTE".

Fonctionnement du temporisateur

Touche Activation/ Désactivation du temporisateur Appuyer sur la touche activation/désactivation du temporisateur ainsi comme il est indiqué.

• Les paramètres courants du temporisateur s'affichent et l'indicateur Timer ON/OFF s'allumependant que les chiffres de l'afficheur de programmation du temporisateur clignotent.

2 Touche de réglage de l'heure (TIME ADJUST)

-Appuyer sur cette touche pour afficher l'heure可以选择.

• Chaque fois que l'on appuie sur cette touche, il est possible de modifier l'heure en la faisant avancer ou reculer de dix minutes suivant la flèche pressée. L'heure change dés que l'on appuie sur la touche.

3 Touche de mémorisation (OK)

Appuyer sur cette touche et vérifier que l'indicateur TIMER de l'afficheur de l'unité interieure est allumé.

Effacement

4 Touche d'effacement (CANCEL)

Appuyer sur la touche CANCEL pour effacer toutes les programmations du temporisateur.

Modifications

Répéter les points ①, ② et ③ pour modifier les paramètres introduits.

ATTENTION: En sélectionnant la fonction d'activation du temporisateur, le signal du temporisateur est transmis automatiquement de la télécommande à l'unité interieure à l'heure fixée. La télécommande doit donc être positionnée de façon que le signal puisse parvenir correctement à l'unité interieure. La période de fonctionnement réelle pouvant être programmée par le biais de la télécommande est comprise dans l'espace des 24 heures.

Exemples de programmation du temporisateur

Temporisateur extinction (Off timer)

23:00

Extinction avec programmation du temporisateur

(Fonctionnement → Extinction)

La fonction d'extinction avec programmation du temporisateur est utile la nuit pour eteindre automatique le climatiseur a l'heure etablie.

Exempl:

Extinction du climatiseur à 23 h 00.

1. Appuyer sur la touche Timer OFF.
2. En appuyant sur la touche REGLAGE HEURE afficher les chiffres "23:00" sur l'indicateur d'extinction du temporisateur.
3. Appuyer sur la touche OK.

Temporisateur allumage (On timer)

Allumage avec programmation du temporisateur

(Extinction Fonctionnemen)

La fonction d'allumage avec programmation du temporisateur est utile au réveil ou en reentrant du travail. En effet, le climatiseur s'allume automatiquement à l'heure programmée.

Example:

Allumage du climatiseur à 6 h 00 du matin.

1. Appuyer sur la touche Timer ON.
2. En appuyant sur la touche REGLAGE HEURE afficher les chiffres "6:00" sur l'indicateur d'allumage du temporisateur de la télécommande.
3. Appuyer sur la touche OK.

PROGRAMMATION COMBINÉE DU TEMPORISATEUR

(Programmation simultanée d'allumage et d'extinction du climatiseur) Temporisateur extinction (OFF timer) Temporisateur allumage (ON timer) (Fonctionnemen Extinction Fonctionnemen)

Cette fonction permet d'éteindre automatiquement le climatisationur après que vous vous étés couchés et de le rallumer à votre réveil ou lorsque vous rentrez chez vous après le travail.

Example:

Extinction du climatiseur à 23 h 00 et rallumage à 6 h 00.

1. Appuyer sur la touche d'EXTINCTION DU TEMPORISATEUR.
2. En appuyant sur la touche REGLAGE HEURE afficher les chiffres "23:00" sur l'indicateur d'extinction du temporisateur.
3. Appuyer sur la touche d'ALLUMAGE DU TEMPORISATEUR.
4. En appuyant sur la touche REGLAGE HEURE afficher les chiffres "6:00" sur l'indicateur d'allumage du temporisateur.
5. Appuyer sur la touche OK.

Temporisateur allumage (On timer)

Temporisateur extinction (Off timer)

6:00 8:00

Temporisateur allumage (On timer) Temporisateur extinction (OFF timer)

(Extinction Fonctionnemen Extinction)

Utiliser cette programmation pour allumer le climatiseur et pour

I'eteindre lorsqu'you sortez.

Example:

Allumage du climatiseur à 6 h 00 et extinction à 8 h 00 du matin.
1. Appuyer sur la touche TIMER ON.
2. En appuyant sur la touche REGLAGE HEURE afficher les chiffres "6:00" sur l'indicateur d'allumage du temporisateur de la télécommande.
3. Appuyer sur la touche TIMER OFF.
4. En appuyant sur la touche REGLAGE HEURE afficher les chiffres "8:00" sur l'indicateur d'extinction du temporisateur.
5. Appuyer sur la touche OK.

• La fonction de temporisateur (ON ou OFF) dont la valeur est plus proche de l'heure actuelle sera activée la première.
• Si l'allumage et l'extinction sont programmes à la même heures, le temporisateur ne démarrera pas et le climatiseur pourrait cesser de fonctionner.

• Régler la direction duSouffle d'air de façon à ne pas provoquer demalaises ou d'écarts de température.
• Régler lailette horizontal à l'aide de la télécommande.
• Régler manuellement l'ailette horizontale.

Régler la direction du souffle d'air vertical (haut bas)

Le climatiseur règle automatiquement la direction du souffle d'air vertical selon le fonctionnement programme.

Comment régler la direction du souffle d'air vertical

Effectuer cette opération lorsque l'unité est en état de marche.
Maintenir pressé le bouton DIRECTION AIR de la télécommande afin de déplacer l'ailette à la position souhaitée.

Régler donc la direction du souffle d'air vertical selon la position souhaitatione.
Lors des allumages suivants, le souffle d'air vertical sera:
- régle automatiquement selon la direction programmée
- le déflecteur est régé en appuyant sur le bouton DIRECTION AIR.

Régler la direction du souffle d'air horizontal (gauche droite)

Régler manuellement l'ailette verticale au moyen du levier placé à gauche ou à droite du bras de l'ailette verticale (selon le modele).

Prêter attention à ne pas toucher des doigts le ventilateur, l'aillette horizontale ou les ailettes verticales. Si le climatiseur est en marche et l'aillette horizontale est en position, déplacer le levier à l'extrémité gauche (ou droite selon le modele) de la sortie de l'air jusqu'à atteindre la position souhaïée.

Fonctionnement du climatiseur

FONCTIONNEMENT EN MODE AUTOMATIQUE

• En programmant le climatisation en mode AUTO, les modes de fonctionnement refroidissement, chauffage (seul refroidissement/chauffage) ou seul ventilateur sont selectionnés automatiquement selon la température programmée et la température ambiente.
• Le climatiseur contrôle automatiquement la température ambiente en la maintainant proche de la température programmée par l'usager.
• Si le mode AUTO ne vous semble pas ajustat, il est possible de selectionner manuellement les conditions souhaitées.

FONCTIONNEMENT EN MODE ECONOMIE

En appuyant sur le bouton ECONO pendant le fonctionnement en mode refroidissement, chauffage (non seul refroidissement) ou AUTO, le climatiseur exécute les opérations suivantes. La vitesse du ventilateur est contrôle automatique. A proximité de la plage d'arrêt de l'unité où la capacité est maintainue aux valeurs minimum, le sur-refroidissement peut être évité en augmentant de 1^ la température programmée après une heures de fonctionnement et de 2^ après 2 heures. Il est possible de réguler la temperature ambiente à l'intérieur de la plage comprise entre les valeurs d'arrêt et la température programmée (selon la température extérieure).

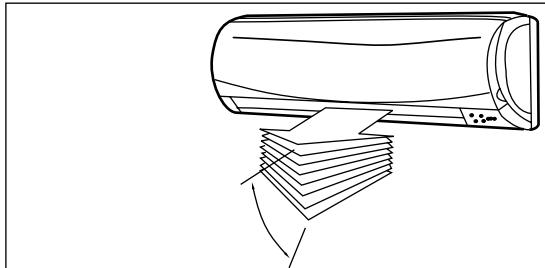

Comment changer automatiquement la direction du souffle d'air (haut-bas)

Effectuer cette opération lorsqu l'unité est en état de marche.
- Appuyer sur le bouton DEPLACE (SWING) de la télécommande. Pour arrêté cette fonction appuyer encore une fois sur le bouton DEPLACE (SWING).
- Appuyer sur le bouton DIRECTION AIR pour arrêté l'aillette dans la position souhaïée.

ATTENTION:

• Les boutons DIRECTION AIR et DEPLACE (SWING) sont désactivés si le climatiseur est étant (meme lorsque la fonction TEMPORISATEUR ALLUME est affichée).
• Ne pas laisser fonctionner le climatisationur pendant de longues périodes avec le souffle d'air dirigé vers le bas en mode refroidissement ou déshumidification, autrement il pourrait se former de la vapeur d'eau sur la surface de l'ailette horizontally pouvant provoquer la formation de taches d'humidité au sol ou sur l'ameublement.
• Ne pas déplacer manuelle l'ailette horizontale mais à l'aide des boutons DIRECTION AIR et DEPLACE (SWING) afin de ne pas provoquer de dysfonctionnements. En cas de dysfonctionnement de l'ailette, éteindre le climatiseur et le redémarrer.
• En redémarrant le climatisation après un arrêt, l'ailette horizontally pourrait rester fixe pendant 10 secondes..
• L'angle d'ouverture de l'ailette horizontalne doit pas etre trop etroit car cela pourrait limiter la fonction de REFROIDISSEMENT ou de CHAUFFAGE a cause du debit d'air limite.
• Ne pas démarrer l'appareil si l'aillette horizontally est fermée.
• Si le climatiseur est branché au secteur (alimentation initiale), l'ailette horizontalé émet un son pendant 10 secondes environ. Ce son est normal.

42HQE009. / 012.

Fonctionnement du climatiseur et fonctionnement en conditions optimales

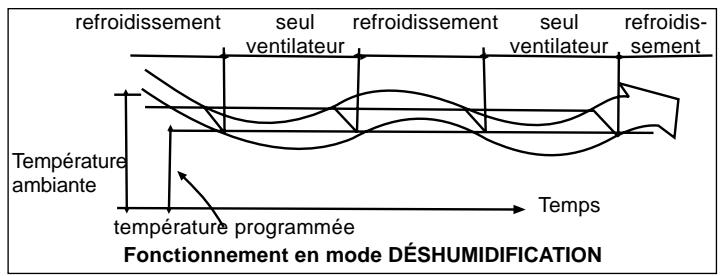

FONCTIONNEMENT EN MODE DÉSHUMIDIFICATION

• Le mode de déshumidification permet de sélectionner automatiquement le fonctionnement en mode déshumidification sur la base de la différence entre la température programmée et la température ambiente.
• La régulation de la température s'effectue en phase de déshumidification en allumant et en éteignant plusieurs fois le climatiseur en mode refroidissement ou seul ventilateur. Levoyant de la vitesse du ventilateur affiche le mode AUTO et le ventilateur fonctionné à basse vitesse.

Fonctionnement en conditions optimales

Pour obtenir les prestations optimes, suivre les instructions ci-après:

• Régler correctement la direction duSouffle d'air et ne pas le diriger sur les personnes presents dans la pierce.
• Régler la température afin d'atteindre le niveau de comport maximum. Ne pas insérer des valeurs de température tropées.
• Fermer les portes et les fenêtres lorsque le climatiseur est en mode REFROIDISSEMENT ou CHAUFFAGE afin de ne pas réduire ses prestations.
• Sélectionner l'heure de démarriage du climatiseur au moyen du bouton TEMPORISATEUR ON de la télécommande.
• Ne pas placer des objets à proximé de l'entrée ou de la sortie de l'air pouvant diminuer le rendement du climatiseur ou même en provoquer l'arrêt.
• Nettoyer le filtré à air périodiquement afin de ne pas réduire les prestations de refroidissement et de chauffage du climatiseur.
• Ne pas démarrer le climatiseur si l'ailette horizontale est fermée.

Entretien

ATTENTION: Éteindre le climatisationur et le débrancher de l'alimentation secteur avant de le nettoyer.

Nettoyage de l'unité interieure et de la télécommande

PRECAUTIONS:

• Nettoyer l'unité interieure et la télécommande avec un chiffon sec.
• Rincer avec une éponge imbibée d'eau froide uniquement si l'unité est très sale.
• Enlever le panneau avant de l'unité interieure et le rincer à l'eau. Sécher avec un chiffon sec.
• Ne pas utiliser de chiffons imbibés de substances chimiques ou d'aspirateurs pour nettoyer l'unité.
• Ne pas utiliser d'essence, de solvants, de poudres à récurer ou autres substances similaires pouvant provoquer des fissures ou des déformations sur la surface en plastique.

Nettoyage du filtré à air

Un filtré à air obstrué réduit la fonction de refroidissement de l'unité. Nettoyer le filtré tous les 15 jours.

1. Soulever le panneau de l'unité interieure jusqu'à ce qu'il reste ouvert et on n'entend le déclic.
2. Saisir le filtré à air par la poignée et le soulever légèrement jusqu'à ce qu'il sort du porte-filtré; le tirer vers le bas.

1. Faire sorting le FILTRE À AIR de l'unité intérieure.

Nettoyer le FILTRE A AIR tous les 15 jours.
- Nettoyer le FILTRE À AIR à l'aide d'un aspirateur ou de l'eau et le faire sécher en lieu sec.

Filtre de conditionnement

1. Enlever le filtré de conditionnement de son support.
2. Nettoyer le filtrte de conditionnement au moins une fois par mois avec un aspirateur ou une broche et le replacer tous les 4-5 mois.
3. Remetre le filtré à sa place.
4. Réinsérer la partie supérieure du filtrte à air dans l'appareil en s'assurant que les bords croit et gauche sont alignés. Remettre le filtrte à sa place.

Entretien

i vous envisagez une longue période d'inactivité, suivre les instructions ci-après:

1. Faire fonctionner le ventilateur pendant une demi-journée pour faire secher la partie interieure.
2. Eteindre le climatiseur et le débrancher de l'alimentation secteur. Enlever les piles de la télécommande.
3. Effectuer l'entretien et le nettoyage périodiquement. Ne pas effectuer ces opérations tout seuls mais avec l'aide d'une personne qualifiée. Contacter le distributeur ou le service après-venture.

Contrôles avant le démarrage

• Contrôler que les câbles ne sont pas endommagés ou débranchés de l'alimentation secteur.
• Contrôler que le filtré à air est installé.
• Contrôler que l'entrée et la sortie de l'air ne sont pas obstruées après une longue période d'inactivité

ATTENTION:

• Ne pas toucher les parties métalliques de l'appareil en enlevant le filtré. Les bords tranchants des composants métalliques
  pourraient provoquer des lésions.
• Ne pas nettoyer l'intérieur du climatisation avec l'eau. L'eau peut endommager l'isolement et provoquer des décharges électriques.
• Lors du nettoyage de l'unité, s'assurer que l'alimentation secteur est coupée et le disjoncteur étant.

Lors du fonctionnement de l'appareil peuvent se produit les conditions suivantes.

1. Protection du climatiseur.

Protection du compresseur

• Le compresseur ne démarre pas pendant les 3 minutes successives à un arrêt. Anti-court cycle (version froid seul et chauffage thermodynamique).
• Anti-jet d'air froid (version chauffage thermodynamique). L'unité est concise pour ne pas diffuser d'air froid en mode chauffage si l'échangeur interieur est dans l'une des conditions suivante :

A) Si le chauffage vient d'être démarré.
B) En cas de dégivrage.
C) Si la température de chauffage est basse.

• Le ventilateur interieur et extérieur ne marche pas pendant le dégivrage (versions seul refroidissement et chauffage).
  Dégivrage (versions seul refroidissement et chauffage).
• Une couche de givre peut se former sur l'unité extérieur pendant le cycle de chauffage lorsque la température extérieure est BASSE et le taux d'humidité est haut: cela provoque une diminution de l'efficacité du climatiseur.
• Dans ces conditions le climatiseur arrêté de fonctionner en mode chauffage et la fonction de dégivrage s'active automatiquement.
• La période de dégivrage peut varier de 4 à 10 minutes selon la température extérieure et la quantité de givre qui s'est formée sur l'unité extérieure.

2. Production de vapeur d'eau.

• En mode refroidissement l'unité peut produit de la vapeur d'eau (brouillard) en raison de la différence de température entre l'air rejeté et l'air ambient.
• A cause de l'humidité produit par le process de dégivrage, une couche blanche de vapeur d'eau pourrait se former lorsque le ventilateur recommence à fonctionner en mode CHAUFFAGE après le dégivrage.

3. Niveau minimum de bruit du climatiseur

• Pendant le fonctionnement ou l'arrêt du compresseur, on peut entendre un sifflement provoqué par le fluide réfrigerant qui s'écoule ou s'arrête.
• Toujours pendant le fonctionnement ou l'arrêt du compresseur, on peut entendre un crissement provoqué par l'expansion thermique et la contraction des parties en plastique de l'unité interieure lors du changement de la température.
• Le déflecteur qui returne à sa position initiale après le redémarrage successif à un arrêt provoque l'émission d'un son.

4. Ejection de la poussière de l'unité interieure

Ceci est normal après une longue période d'inactivité ou lors du premier démarrage.

5. Odeurs s'exhalant de l'unité interieure.

L'unité interieure exhale des odeurs dérivant des matériaux de construction, des meubles ou de la fumée.

6. Le climatiseur passé du mode REFROIDISSEMENT ou CHAUFFAGE au mode seul VENTILATEUR

(pour les versions seul refroidissement et chauffage).

Lorsque la température interieure atteint les valeurs programmées dans le climatiseur, le compresseur s'arrête automatiquement et le climatiseur passe au mode seul VENTILATEUR.

Le compresseur reprend à fonctionner uniquement si la température interieure s'élove en mode REFROIDISSEMENT ou descend en mode CHAUFFAGE (pour les versions seul refroidissement et chauffage) et atteint la valeur programmesée.

1. Lors du refroidissement avec un taux d'humidité élevé, il peut se produit un suintement sur la surface de l'unité interieure (humidité relative supérieure à 80%).

Régler l'ailette horizontale en ouvrant au maximum la sortie de l'air et selectionner la HAUTE vitesse du ventilateur.

8. Mode chauffage

(pour versions seul refroidissement et chauffage)

En mode chauffage, la puissance calorifique restituee diminue lorsque la temperture exterieure bisesse.

Si le climatiseur n'atteint pas le température demandée, prévoyez un chauffage complémentaire.

9. Fonction de redémarrage automatique.

Une coupure de courant pendant le fonctionnement provoque l'arrêt immédiat du climatiseur.

Dans les unités sans fonction de Redémarrage automatique, le voyant FONCTIONNEMENT de l'unité interieure clignote une fois le courant rétabli.

Pour redémarrer l'unité il faut appuyer sur le bouton ON/OFF de la télécommande.

Dans les unités munies de la fonction de Redémarrage automatique, l'unité reprend à fonctionner une fois le courant rétabli et les paramètres programmes avant la coupure sont mémorisés dans la fonction de mémoire.

10.La foudre ou la présence d'un téléphone sans fil peuvent provoquer le dysfonctionnement de l'unité.

Débrancher l'unité du secteur et la rebrancher.

Appuyer sur le bouton ON/OFF de la télécommande pour rétablier le fonctionnement.

Dysfonctionnements et Réparations

Éteindre le climatiseur en présence des situations décrites cï-dessous. Débrancher l'appareil du secteur et contacter le service après-vente le plus proche.

PANNE:

• Levoyant de MARCHE ou d'autres voyants clignotent rapidement (5 fois par seconde) et ne s'arrêtent pas en débranchant et en rebranchant l'appareil au secteur.
• Le fusible saute ou le disjoncteur se déclenché souvent.
• Objets ou eau pénétrés dans le climatiseur.
• La télécommande ne fonctionne pas ou fonctionne de façon incorrecte.
• Présence d'anomalies.

Pannes / Cause / REMÉDE?

L'unité ne démarre pas:

• Manque d'alimentation.
  ATTENDRE QUE LE COURANT SOIT RÉTABLI.
• Unité déconnectée.
  CONTROLLER QUE LA FICHE EST INSERÉE CORRECTEMENT DANS LA PRISE DE COURANT.
  Fusible sauté.
  REPLACER LE FUSIBLE.
• Piles de la télécommande à plat.
  REEMPLACER LES PILES.
  Horaire programme de façon incorrecte.
  ATTENDRE OU EFFACER LA PROGRAMMATION DU TEMPORISATEUR.

L'unité ne refroidit ou ne réchauffe pas (versions seul refroidissement/chauffage) la pièce de façon correcte alors que de l'air sort du climatiseur:

• Programmation de la température incorrecte.
  PROGRAMMER CORRECTEMENT LA TEMPERATURE. POUR DES RENSEIGNEMENTS COMPLEMENTAIRS SE RÉFERÉR AU CHAPITRE "EMPLOI DE LA TÉLECOMMANDE".
  Filtre a air obstrue.
  NETTOYER LE FILTR A AIR.
• Portes ou fenêtres ouvertes.
  FERMER LES PORTES OU LES FENÉTRES.
• L'entrée ou la sortie de l'air de l'unité interieure ou extérieure sont bloquées.
  ELIMINER LES OBSTRUCTIONS ET REDÉMARRER L'UNITE.
• La protection du compresseur est active pendant 3 minutes.
  ATTENDRE.

Si le problème persististe, contacter le distributeur local ou le service après-vente le plus proche. Pour une meilleure compréhension des problèmes indiquer le type de dysfonctionnement relevant et le modele de l'unité concernée.

Note:

Ne pas réparer l'unité sans le support des techniciens qualifiés.

Consulter le service après-venture agree.

En ce qui concerne les instructions de fonctionnement et d'entretien de cette unité, se référer au manuel de l'usage.

Sommaire

Page

Généralités 2

Installation des composants 3

Installation de I'unité interieure 4/5

Perçage et installation du gabarit 4

Installation du tuyau de raccordement et de drainage 4

Dimensions et dégagements minima 5

Branchements electriques 6

Connexion des cables 6

Bornier de l'unité interieure 6

Installation de I'unité extérieure 7/8

Dégagements minima 7

Instructions d'installation de l'unité extérieure 7

Installation du tuyau de drainage 7

Raccordement du tuyau du fluide réfrigérant 8

Branchements electrolyques 8

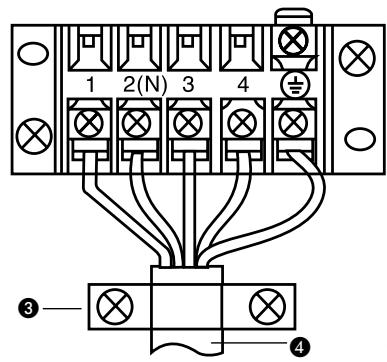

Bornier de l'unité extérieure 8

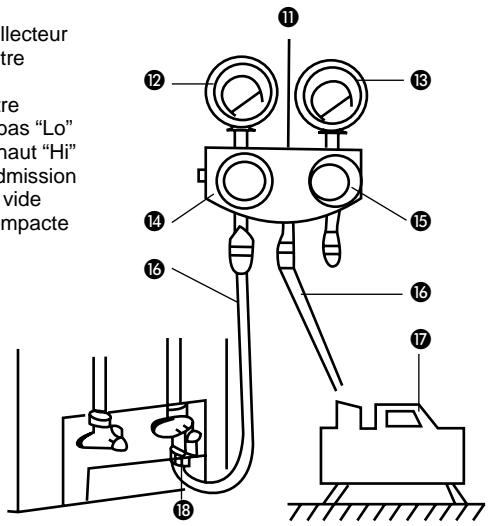

Evacuation de l'air 9

Test de fonctionnement 9

Tableau I

Unité intérieure	Unité extérieur	Tension d'alimentation
42HQE009.	38YE009.	220-240 ~ 50Hz
42HQE012.	38YE012.

IMPORTANT:

• Lire attentivement ce manuel avant d'utiliser cette unité.
• L'installation, la réparation et l'entretien de l'unité doivent être réalisés uniquement par des techniciens qualifiés. L'installation effectuee par l'usager sans le support du personnel qualifié est dangereuse.
• Toutes les illustrations contenues dans ce manuel sont à titre indicatif et les parties illustrées pourraient se révérer différentes de celles du climatiseur acheté par le client. Le modele réel est celui auquel l'utiliseur doit se référer.

Choix de l'emplacement

L'installation du climatiseur dans des endroits inadéquats peut provoquer des disfonctionnements. Consulter évientuelle le distributeur local.

• Eviter les endroits où l'on utilise de grandes quantités d'huile de machine.
• Les endroits caractérisés par une forte concentration saline tels que les zones littorales.
• Les endroits à force présence de gaz de suture tels que les sources thermales.
• Les endroits où sont installées des machines à haute fréquence telles que les apparèils sans fil, les machines à souder et les instruments Médicaux.
• Les endroits caractérisés par des conditions environnementales particulières.
• Ne pas installer l'unité dans des bunderies.
• Ne pas installer, enlever et réinstaller l'unité soi-même.
• Une mauvaise installation peut provoquer des risques de fuites d'eau, d'électrocution ou de feu.
• La garantie exclut toute défaillance due à une mauvaise installation de l'appareil.

Unité intérieure

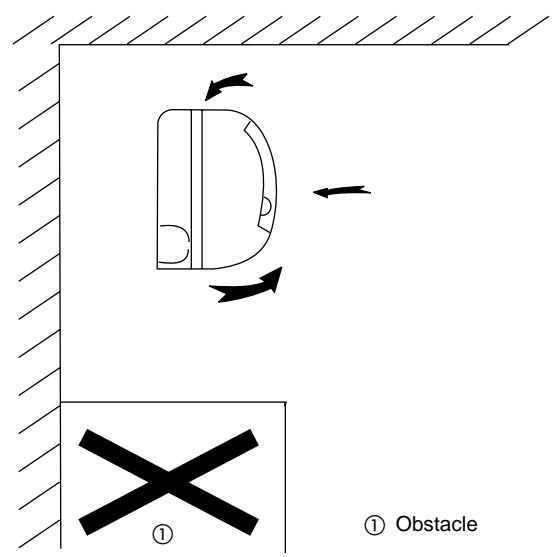

• Installer l'unité interieure de façon à ne pas générer la circulation de l'air en entrée et en sortie.
• Installer l'unité dans un emplacement capable de supporter le poids de l'unité interieure.
• Dans un emplacement pouvant assurer le libre accès au filtre à air.
• Dans des emplacements éloignés de l'exposition directe aux rayons du soleil.
• Dans des emplacements où le tuyau de raccordement et celui de vidange peuvent être facilement enlevés.
• A 1 m et plus de distance du téléviseur et des apparils radio, préférantement au milieu de la pièce.
• Installer l'unité interieure à 2 ou 3 m et plus de hauteur du sol.

Unité Exterieure

• Installer l'unité extérieure dans un endroit ajustat, non venteux, sec et bien aéré.
• Dans un emplacement capable de supporter le poids de l'unité, où celle-ci puisse être installée en position horizontale.
• Eviter les endroits exposés à de forts bruits ou vibrations.
• Les endroits où le bruit provoqué par l'appareil en fonction et par l'admission d'air dérangent les voisins.
• Les endroits ou existent des risques de fuites de gaz combustible.
• La dénivellation maximum des bouts de raccordement des tuyaux entre les deux unités doit être inférieure à 5 m et la longueur du tuyau de raccordement doit être inférieure à 10 m.
• Installer l'unité extérieure dans un emplacement pouvant assurer la libre circulation de l'air.
• Loin de la portée des enfants.
• Choisir un endroit où il y a suffisamment d'espace autour de l'unité extérieure ainsi qu'indiqué dans le dessin page 3.

Installation de l'unité

• Des limitations à l'emploi des dispositifs pourraient être imposées par la société de distribution de l'énergie au cas où l'impédance du système actuel dans le point d'interface dépasserait 0,115 ohms pour les modèles 38YE009., 012.
• Cette unité est conforme aux directives basse tension (CEE/73/23) et compatibilité electromagnétique (CEE/89/336).
• Tous les matérielux utilisés dans la fabrication et l'emballage de cette unité sont éco-compatibles et recyclables.
• Eteindre l'interrupteur principal de l'alimentation secteur et attendre 2 minutes sans toucher les composants interieurs de l'unité avant toute réparation.
• Tous les branchements électriques doivent être effectuels par l'installateur.
• En l'absence d'une fiche, vérifier qu'un interrupteur capable de couper tous le pôles soit installé avec un espace minimum de 3 mm entre les contacts.
• Des bornes sont comprises parmi les accessoires. Toutemploi incorrect des bornes peut endommager le cable électrique et le cable de raccordement.
• L'appareil content du fluide réfrigérant R410A, une substance non dangereuse pour la couche d'ozone mais devant être éliminée avec précaution.

Vidanger tout le fluide réfrigérant lors de l'élimination de l'appareil.
Ne pas jeter dans la nature.

• Vérifier que la distribution de l'électricité est conforme à l'absorption électrique indiquée dans la directive EN 61000-3-11.
• Vérifier que les batteries ne contiennent aucune substance polluante.

Lorsque les batteries sont à plat, les éliminer conformément aux normes locales.

• Àprous l'installation, contrôle le fonctionnement de l'appareil et l'expliquer à son propriété.
• Laisser ce manuel à disposition du propriétaire de l'appareil pour toute éventuelle consultation lors de sonemploi ou de son entretien.
• Ne pas utiliser cet apparéil pour un usage autre que celui indiqué par le fabricant.
  Ne pas installer l'unité dans des bunderies.
• Suivre les instructions de sécurité fournies par la société nationale de distribution de l'électricité.
  S'assurer que le cable de mise à la terre est branché et installé correctement.
• Vérifier que la tension et la fréquence de l'alimentation principale sont suffisantes pour l'installation; l'électricité disponible doit garantir le fonctionnement de tous les apparèils branchés sur la même ligne.
• Le fournisseur n'est aucunement responsable des dommages occasionnels par toute erreur dans les branchements électriques ou modification du fluide réfrigérant.
• Le non respect des instructions d'emploi et d'installation ou l'emploi de l'appareil dans des conditions autres que celles indiquées ont pour effet d'annuler la garantie.
• Le non respect des normes de sécurité électriques peut être à l'origine de courts-circuits et/ou d'incendies.
• En cas de dommages dus à un transport inadéquat,présenter toute demande d'indémnisation à la société de transport. Ne pas installer ou utiliser des unités endommagées.

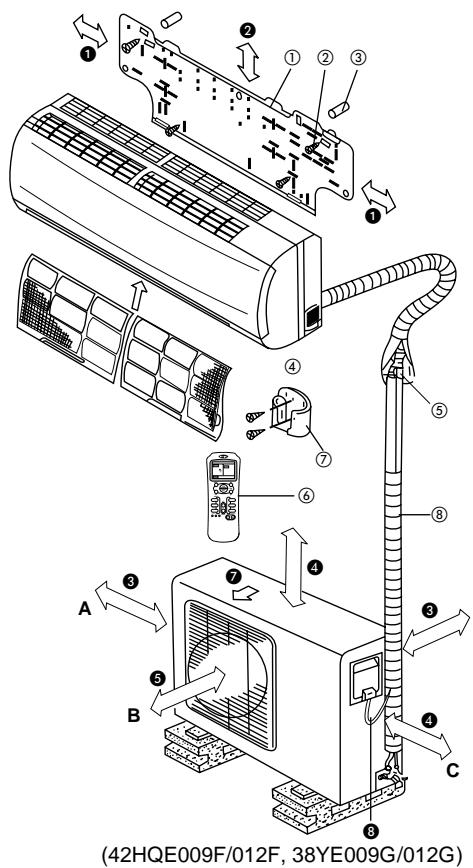

Réf.	Description du composant			Quantité 009. - 012.,
①	Gabarit			1
②	Vis de fixation A ST3.9x25-C-H			8
③	Collier de fixation			8
④	Vis de fixation B ST2.9x10-C-H			0
⑤	Tuyau fluide réfrigérant (Kit de raccords rapides)	Côté liquide	Ø 6,35	- (1)
			Ø 9,52	-
		Côté gaz	Ø 9,52	- (1)
			Ø 12,7	-
			Ø 15,88	-
⑥	Télécommande			1
⑦	Support télécommande			1
⑧	Joint			1
⑨	Tuyau de drainage			1
⑩	Serre-câble	Ø 9 (9 ~ 11,5 mm)		1
		(9 ~ 14mm)		1

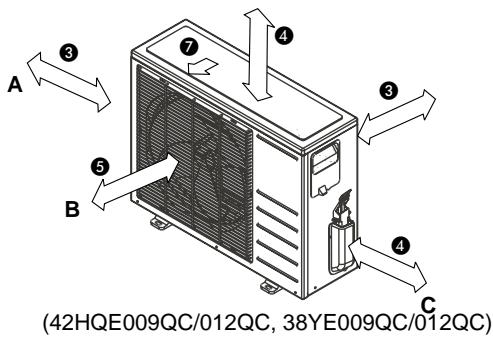

1 12 cm et plus
2 15 cm et plus
3 10 cm et supérieur pour les modèles 009., 012.
4 60 cm et plus
5 100 cm et plus
7 Direction d'émission air
Enroulier le cable de raccordement

Des bornes sont comprises parmi les accessoires. Toutemploi incorrect des bornes peut endommager le cable électrique et le cable de raccordement.

Contrôler que les accessoires fournis avec l'appareil sont installés conformément aux instructions d'installation.

Notes:

1. Au moins deux des côtés indiqués dans le dessin par les lettres A,B,C doivent être libres de tout obstacle.
2. Si l'unité extérieure est installée à une hauteur supérieure aux unités interieures, afin d'empêcher que la pluie ne pénétre à l'intérieur par le tuyau de raccordement, créé un siphon pour que le point le plus bas des tuyaux de raccordement soit à l'extérieur.
3. Les illustrations sont uniquement à titre indicatif. La structure réelle de l'appareil pourrait être légèrement différente (selon les modèles).

Précautions d'installation de la télécommande

Avant l'installation, faire fonctionner la télécommande afin de déterminer sa position correcte et la distance de réception adequate. Installer la télécommande à 1 mètre au moins de distance d'un télévisueur ou d'une chaîne stéreo.

Ne pas laisser la télécommande dans un endroit exposé directement aux rayons du soleil ou à proximité de sources de chaleur telles que des poèles.

Contrôler que, lors du chargement des piles, le pôle positif et le pôle négatif soient positionnés correctement.

Vis de fixation pour l'installation de l'unité extérieure

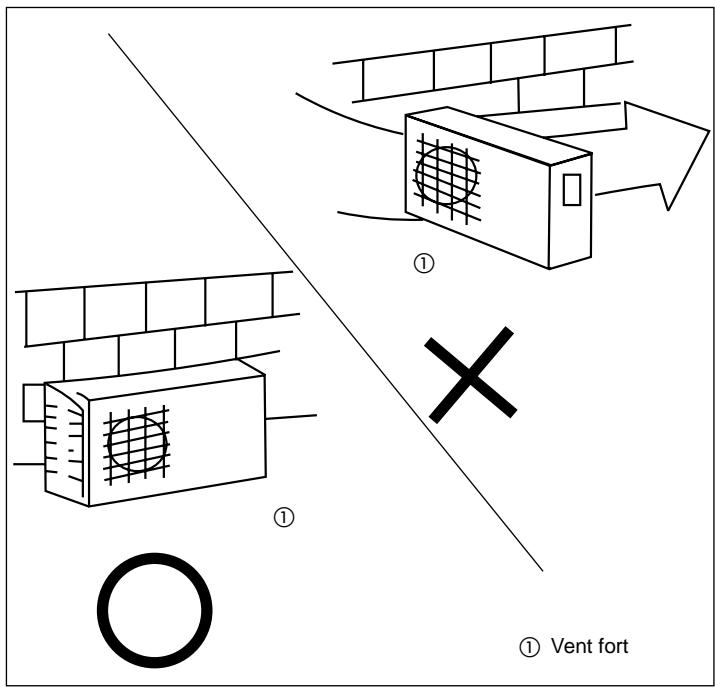

Ne pas installer l'unité extérieure dans des endroits venteux.

Fixer l'unité extérieure à l'aide de vis de fixation de diamètre 8 ou 10.

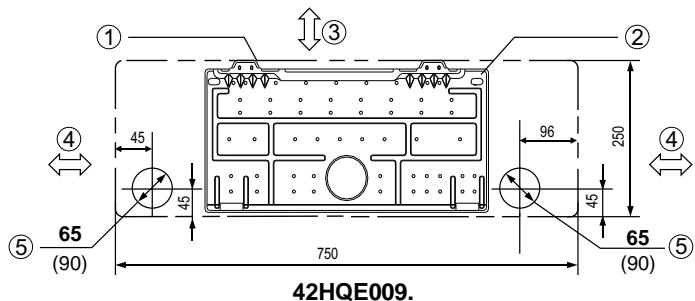

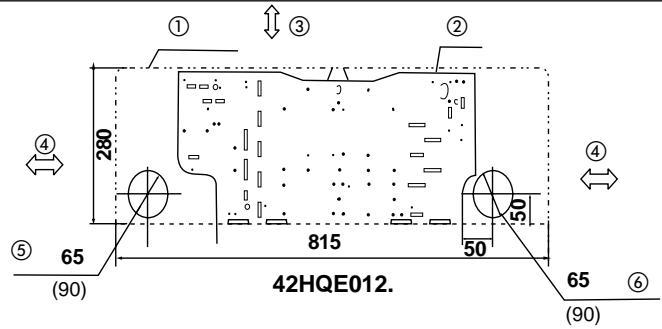

Perçage et installation du gabarit

Gabarit et dimensions (mm)

① Profil unité interieure

(6) Trou tuyau fluide r

② Gabarit
⑦ Orifice tube post
③ 150 mm ou plus du plafond
⑧ Orifice tube post éfrigérant droit
④ 120 mm ou plus du mur
(9) Crochets de suspeesinaugecha
⑤ Trou tuyau fluide réfrigérant gauche
Orifice du tuyau érieur droit

1. Placer le gabarit en position horizontale sur le mur en faisant attention à laisser des espaces autour de celui-ci ainsi qu'indiquedans le schema.
2. Si la paroi est en brique, en ciment ou en matériaux similaires, réalisier des trous de 6 mm de diamètre. Utiliser des chevilles d'assemblage pour l'insertion des vis.
3. Fixer le gabarit au mur.

Installation du gabarit
○	×	×

2. Perçage.

1. Ainsi qu'indiquedansle schema precedent,etablir la position de l'orifice du tuyau a I'aide du gabarit et effectuer le percage (65 mm de diam.) de façon a ce qu'il soit incline vers le bas.
2. Pour le perçage des tôles en métal, du bois ou des plaques metalliques utiliser toujours un tube de protection.

Installation du tuyau de raccordement et de drainage

Tuyau de drainage

1. Faire glisser le tuyau de drainage et l'incliner vers le bas. Installer le tuyau de drainage ainsi qu'indiqué ci-dessous.

1 Contrôle l'absence de saillies

Ne pas plonger dans I'eau I'extrémité du tuyau

1. ÀpRES avoir raccordé le prolongement de drainage, appliquer une garniture de protection.

Tuyau de raccordement

Support tuyau
4 Protection du tuyau
Tuyau gauche
6 Tuyau gauche arrête
Tuyau gauche arrête
Tuyau droit

1. Afin de raccorder les tuyaux du côté gauche et droit, enlever la protection de la plaque arrière du côté gauche. Informer les clients que la couverture du tuyau doit être conservée pour une eventuelle reutilisation (déplacement du climatiseur)
2. Suivre les instructions d'installation pour pouvoir raccorder les tuyaux gauche et droit.Plier le tuyau de raccordement de façon à ce que la saillie maximum ne dépasse pas 43 mm de hauteur du mur.

10 Profil unité interieure
1 Tuyau deraccordement

1. Montage de l'extrémité du tuyau de raccordement (Consulter le paragraphe Raccordement d'étanchéité contenu dans la section RACCORDEMENT DU TUBE DU FLUIDE RÉFRIGERANT).

ATTENTION:

• Raccorder d'abord l'unité interieure, puis l'unité extérieure et vérifier que le tuyau soit incliné et fixé correctement.
• S'assurer que le tuyau ne se déplace pas de la partie postérieure de l'unité interieure.
• S'assurer que le tuyau de drainage ne soit pas desserré.
• Isoler les deux câbles auxiliaires.
• Protégér le tuyau de drainage placé en-dessous du tuyau auxiliaire.

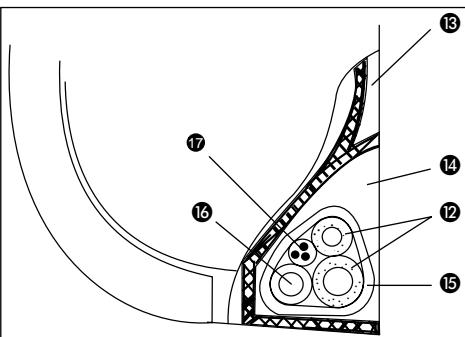

Protection des tuyaux

Protégér les câbles de connexion, le tuyau de drainage et les câbles électriques avec un revêtement isolant comme il est indiquédans le schema ci-dessous.

• L'eau de condensation provenant de la partie postérieure de l'unité interieure est recupérée dans un bac et ensuite evacuée à l'extérieur par un tuyau de vidange; le bac doit toujours rester vide.

Unité interieure

12 Tuyau de
raccordement
13 Bac de
récapération
14 Espace du
tuyau
15 Revêtement de
protection
16 Tuyau de
drainage
Cable de connexion

Dimensions et dégagements minima (mm)

Modèle	42HQE009.	42HQE012.
A mm	750	815
B mm	250	280
C mm	188	195

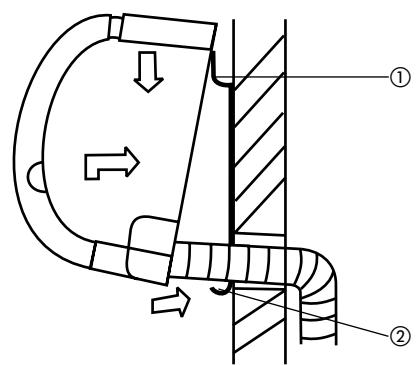

① Cheville d'accrochage supérieure
(2) Cheville d'accrochage inférieure

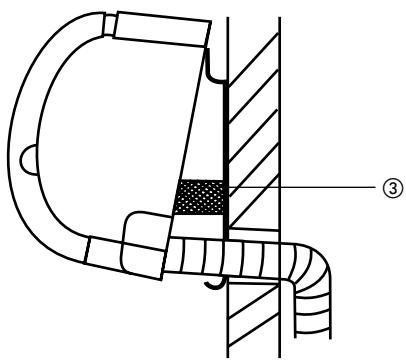

③ Cale d'espacement

1. Introduire le tuyau dans le trou perdé dans la paroi.
2. Accrocher le support supérieur place derrière l'unité interieure au crochet supérieur du gabarit et déplacer l'unité interieure horizontallyment et verticalément en s'assurant qu'elle soit bien fixée correctement.
3. Les tuyaux peuvent être facilement raccordés en boulevant

l'unité et en insérant une cale d'espacement entre l'unité interieure et la paroi. Enlever la cale d'espacement après avoir effectué les raccordements.

1. Pousser la partie inférieure de l'unité vers la partie supérieure de la paroi et déplacer à nouveau l'unité interieure horizontallyment et verticalement en s'assurant qu'elle soit fixée correctement.

Branchements électriques

Vérifier que l'alimentation secteur est utilisée uniquement pour le climatiseur. Vérifier que la tension d'alimentation et la tension nominale du climatiseur sont conformes. La prise de courant doit être accessible même après l'installation de l'unité.

Modèle	Alimentation	Prise et puissance fusible	Câbles
009.	50Hz, 220~240V	10A	=1.5
012.	50Hz, 220~240V	16A	=1.5

ATTENTION:

• Vérifier que la capacité d'alimentation est suffisante pour effectuer la connexion des cables. Afin d'éviter des décharges électriques, installer un disjoncteur.
• Ne pasutenir de prolongements du cable d'alimentation en le coupant.
• La tension d'alimentation doit être comprise entre 90% et 110% de la tension nominale.
• La fiche du climatiseur est munie de raccordement à la terre: les clients doivent donc utiliser une fiche munie de raccordement à la terre afin de relier le climatiseur à la terre de façon correcte.
• Si le cable d'alimentation est endommagé, son remplacement devra être effectué par un technicien qualifié ou par une personne préposée du service après-vente.

NOTE: Instructions de la directive EMC 89/336/CEE

Suivre les instructions afin d'éliminer les vibrations provoquées par le démarrage du compresseur (procedure technique).

1. Connecter le climatiseur au réseau principal de l'alimentation secteur. Le réseau de distribution doit etre a bassé impédance; l'impédance requise atteint généralement un point de fusion de 32A, au travers d'un dispositif à courant résiduel (RCD) de max. 30mA
2. Ne pas connecter d'autres apparèils à cette ligne d'alimentation secteur.
3. Avant l'installation, se reférer au contrat stipulé avec la société de distribution de l'énergie électrique en matière de limitations concernant des produits tels que machines à laver, climatiseurs ou jours électriques.
4. Pour tout renseignement complémentaire sur l'alimentation du climatiseur, consulter les données inscrites sur l'unité.
5. Pour tout renseignement complémentaire s'adresser au distributeur local.

Connexion des câbles

1. Le cable d'alimentation de l'unité interieure et extérieure doit être du type H07RN-F5G.
2. Enlever le panneau et la protection des vis, enlever les vis et le chassin.
3. Connecter les câbles aux bornes en suivant les indications.
4. Revêtr d'adhésif isolant les cables non connectés aux bornes pour qu'ils ne puissant pas entraîre en contact avec des composants métalliques.

① Panneau
(2) Protection des vis
③ Chàssis

Bornier de l'unité interieure
42HQE009./012.

Câble électrique d'alimentation

1 Borne du cable
Cable de raccordement

GND

Mod.	38YE009./012.
A mm	100 mm et plus
B mm	100 mm et plus
C mm	600 mm et plus
D mm	100 mm et plus
E mm	1000 mm et plus
F mm	600 mm et plus

Instructions d'installation de l'unité extérieure

• Installer l'unité extérieure sur un support rigide afin de réduire le bruit et les vibrations.
• Diriger le flux d'air de façon à garantir la libre circulation de l'air.
• Si l'emplacement d'installation est venteux (milieu marin), installer l'unité en position longitudinal de long de la paroi ou la protégger avec avec des écans anti-poussière, pour que le vent ne puisse pas pénétrer à l'intérieur.
• S'assurer que les étriers soient solidement fixés au mur et au climatiseur.
• Si l'installation de l'unité est murale, fixer l'étrier ainsi qu'indiquédans le schéma de montage.

Installation du tuyau de drainage

Installer le joint sur le tuyau de drainage et insérer le tuyau dans l'orifice du bac de l'unité extérieur; effectuer une rotation de 90^ pour les fixer correctement. Connecter le tuyau de drainage à un prolongement (acheté sur place) afin que l'eau ne sorte pas de l'unité extérieur lorsque le climatiseur est en mode chauffage.

Raccordement du tuyau du fluide réfrigérant

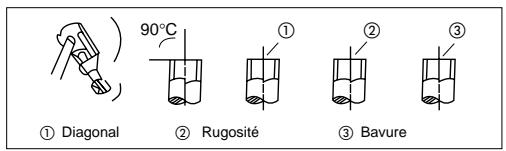

Evasement

• Découper le tuyau à l'aide d'une coupeuse.
• Insérer un écrou FLARE dans le tuyau et évaser le tuyau.

Diamètre extérieur (mm)	A (mm)
	Max.	Min.
Ø 6,35	1,3	0,7
Ø 9,53	1,6	1,0
Ø 12,7	1,8	1,0
Ø 15,88	2,4	2,2

Serrage du raccordement

• Aligner les tuyaux à raccarder.
• Serrer l'embout manuellement, puis à l'aide d'une clé dynamométrique, ainsi qu'indiqué dans le schéma.

ATTENTION:

• Selon les conditions d'installation, un couple excessif pourrait casser l'écrou.

Diamètre extérieur	Couple de serrage (N.cm)	Couple de serrage supplémentaire (N.cm)
Ø 6,35	1570 (160kgf.cm)	1960 (200kgf.cm)
Ø 9,53	2940 (300kgf.cm)	3430 (350kgf.cm)
Ø 12,7	2940 (300kgf.cm)	4410 (450kgf.cm)
Ø 15,88	7360 (750kgf.cm)	7850 (800kgf.cm)

Raccordement du tuyau du fluide réfrigérant

Kit de raccords rapides

Branchements électriques

1. Enlever la protection des parties électriques de l'unité extérieure.
2. Brancher les câbles de connexion aux indications du bornier de l'unité interieure et extérieure.
3. Afin d'empêcher que l'eau ne coule à l'intérieur, exécuter une boucle avec le cable de connexion ainsi qu'indiqued dans le schéma d'installation de l'unité interieure et extérieure.
4. Isoler les câbles non utilisés avec de l'adhésif isolant en PVC. Protéger les câbles de façon à ce qu'ils ne soient pas en contact avec des parties électriques ou mécaniques.

Huomio:

Bornier de l'unité extérieure

38YE009G/012G

3 Panneau portecables
4 Cable de connexion (1, 2, 3, 4, 5)

Cable de connexion (Modèle seul refroidissement et chauffage)

Bornier de l'unité extérieure

38YE009QC/012QC

Fixer le cable de raccordement avec le collier du cordon

Evacuation de l'air

Choisir le mode d'évacuation selon le tableau ci-après:

Modèles	Longueur du tuyau de connexion	Quantité supplémentaire de fluide réfrigérant à ajouter	Mode d'évacuation e l'air
38YE009./012.	Moins de 5 m	-----	Utiliser une pompé à vide
38YE009./012.	5~10m	(Longueur du tuyau -5)x30g

• Avant de changer l'unité d'emplacement, évacuer l'air à l'aide d'une pompe à vide.

MANIER LA VANNE AVEC PRECAUTION:

• Ouvrir la tige de la vanne jusqu'à ce qu'elle bloque contre l'écrou. Ne pas forcer son ouverture.
• Serrer l'écrou de la tige de la vanne à l'aide d'une clé ou d'un outil similaire.

Tuyau	Modèles	Diamètre	N.cm	kgf.cm
Côté gaz	38YE009.	Ø 9.52	2940	300
	38YE012.	Ø 12.7	2940	300
Côté liquide	38YE009.	Ø 6.35	1570	160
	38YE012.	Ø 6.35	1570	160

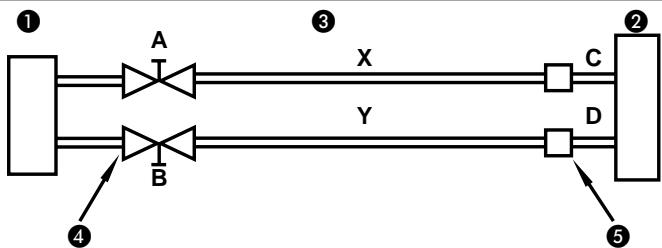

X 12,7 mm (38YE012.) 9,52 mm (38YE009.)

1 Unité interieure
2 Unité extérieure
3 Gaz réfrigerant
4 Vanne
5 Demi-joint

6 Écrou FLARE
Bouchon
3 Écrou
9 Tige de la vanne
10 Corps de la vanne

Emploi de la pompe à vide

(pour le mode d'emploi d'une vanne collecteur consulter les instructions de fonctionnement)

1. Serrer au maximum les embouts A,B,C et D; connecter le tuyau de vidange de la vanne collecteur à une attache de la vanne du côte gaz.
2. Connecter le tuyau à la pompe à vide.
3. Desserrer au maximum la poignée Lo de la vanne collecteur.
4. Demarrer la pompe à vide pour evacuer l'air.
   Pendant l'opération, desserer légrement l'écrou Flare de la vanne du coté gaz et vérifier l'admission d'air (le bruit de la pompe à vide change et le vacuomètre indique 0 au lieu d'une valeur négative).
5. Une fois l'évacuation de l'air terminée, serrer complètement la poignée de la vanne collecteur et arrêté la pompe à vide.
6. Continuer à evacuer l'air pendant 15 minutes et contrôle que l'indicateur indique bien -76cmHg(-1.0x10^5Pa).
7. Enlever le tuyau de la vanne du cote gaz.
8. Ouvrir complètement les tiges des vannes B et A.
9. Serrer l'écrou de la vanne.

Vanne collecteur
Vacuometre
-76cmHg
13 Manometre
14 Poignée bas "Lo"
15 Poignée haut "Hi"
16 Tube d'admission
17 Pompe à vide
13 Vanne compacte

CONTROLE ABSENCE FUITES DE GAZ

Avec un détecteur de fuites de gaz ou de l'eau savonneuse contrôler l'absence de fuites dans les raccordements.

ATTENTION

A: Poignée bas "Lo"

B: Poignée haut "Hi"

C et D sont les extrémités du

raccordement de l'unité

intérieure

E Contrôle unité intérieure
F Contrôle unité extérieure
G Protection

Test de fonctionnement

Effectuer le test de fonctionnement après vérification de l'absence de fuites de gaz des raccordements à écrou FLARE et après contrôle des dispositifs électriques.

1. Brancher l'alimentation secteur et appuyer sur la touche "ON/OFF" de la télécommande pour commencer le test.
2. Appuyer sur la touche "Mode" et sélectionner les modes refroidissement, chauffage et ventilation afin de vérifier le bon fonctionnement du climatiseur dans tous ses modes de fonctionnement.
3. Si la température ambiente est trop BASSE (inférieure à 17^ ), le mode refroidissement ne pourra pas etre configuré au moyen de la télécommande mais uniquement manuellement.
4. ÀpRES le test, vérifier que l'interrupteur manuel soit OFF. L'installateur est tenu de fournir à l'utilier toutes les instructions de transport, de mise en place et d'entretien du climatiseur ainsi que celles concernant l'inspection périodique des étriers. Pour toute assistance s'adresser au siège compétent afin de garantir le fonctionnement du climatiseur en toute sécurité.
