Type de produit	Pompe à chaleur air-eau / Refroidisseur de liquide réversible (30RA RH)
Modèle	30RA RH 040-240 B
Dimensions (L x P x H)	Environ 2000 x 1100 x 1900 mm (selon configuration)
Poids	Environ 1500 kg (selon configuration)
Alimentation électrique	400 V triphasé, 50 Hz
Puissance frigorifique	40 à 240 kW (selon modèle)
Puissance calorifique	Jusqu'à 280 kW (selon modèle)
Régulation	PRO-DIALOG Plus avec interface locale et synoptique
Modes de contrôle	Local, à distance (contacts secs), CCN (réseau Carrier)
Compresseurs	Jusqu'à 3 par circuit (circuit A et B)
Ventilateurs	Bi-vitesse, contrôle de pression de condensation
Fonctions principales	Marche/Arrêt, sélection chaud/froid/auto, limitation de puissance, mode nuit, programmation horaire, dégivrage automatique, gestion de pompes à eau, contrôle chaudière/étages électriques
Sécurité	Protection électrocution, pressostats HP/BP, protection antigel, boucle de sécurité utilisateur, arrêt d'urgence CCN
Entretien	Nettoyage régulier des filtres à eau, vérification des pressions et températures, maintenance des compresseurs par technicien qualifié
Pièces détachées	Disponibles via le réseau Carrier
Réparabilité	Interventions réservées à du personnel qualifié (installateur, technicien Carrier)
Informations générales	Notice d'utilisation de 18 pages incluant codes alarmes, schémas de raccordement et paramétrage détaillé

FOIRE AUX QUESTIONS - 30RA RH 040-240 B CARRIER

Comment démarrer l'unité en mode local ?

Appuyez brièvement sur la touche Marche/Arrêt. L'afficheur 4 digits indique L-On (Marche Locale). Confirmez en appuyant sur la touche Entrée (touche ◄). L'unité démarre automatiquement après le délai configuré.

Comment arrêter l'unité ?

Appuyez brièvement sur la touche Marche/Arrêt. L'afficheur 4 digits indique LOFF (Arrêt Local). Confirmez avec la touche Entrée. L'unité s'arrête immédiatement.

Comment passer du mode froid au mode chaud ?

Utilisez le menu INFORMATIONS (item 4) pour sélectionner HEAt (chaud) ou COOL (froid). En mode automatique, la température extérieure détermine le basculement. Les seuils sont configurables dans le menu CONSIGNES (items 5 et 6).

Que faire en cas de code alarme affiché ?

Consultez le menu ALARMES pour visualiser les codes actifs. Identifiez la cause probable dans le chapitre 6.4 de la notice (ex : code 1 = défaut compresseur A1). Corrigez la cause, puis réarmez l'alarme via le menu ALARMES : maintenez la touche MENU, sélectionnez rESEt ALArM et validez avec Entrée.

Comment configurer le programme horaire de marche ?

Dans le menu CONFIGURATIONS, accédez au sous-menu PROGRAMME HORAIRE 1 (ou 2). Définissez jusqu'à 8 périodes avec heures début/fin et jours de la semaine. Utilisez les flèches pour ajuster et la touche Entrée pour valider.

Puis-je tester manuellement les sorties (compresseurs, pompes, ventilateurs) ?

Oui, en arrêt local (LOFF). Allez dans le menu SORTIES / TESTS, sélectionnez l'item désiré (ex : compresseur A1), entrez le mot de passe (par défaut 11), puis utilisez les flèches pour forcer la sortie. Le test dure 10 secondes. Validez avec la touche Entrée.

Comment protéger l'unité contre le gel en hiver ?

Le régulateur active automatiquement le réchauffeur d'évaporateur et cycle la pompe à eau si la température extérieure est basse et l'unité à l'arrêt. Veillez à ce que la boucle d'eau soit remplie et que les pompes soient fonctionnelles. En cas d'arrêt prolongé, vidangez le circuit d'eau ou maintenez l'unité sous tension.

Quelle est la signification des diodes du synoptique ?

La diode verte ◇ indique que l'unité est autorisée à démarrer. Les diodes rouges A/B : allumée fixe = circuit en arrêt par alarme ; clignotante = circuit en fonctionnement mais en alarme. Les diodes jaunes ○ représentent l'état des compresseurs. Voir section 4.1 de la notice pour le détail complet.

Comment connecter l'unité à un réseau CCN ?

Branchez le câble RS-485 sur le connecteur J12 de la carte maître (bornes 1, 2, 3 pour +, terre, -). Configurez le type d'exploitation sur CCN via la touche Marche/Arrêt. Assurez-vous qu'un seul élément diffuseur existe sur le réseau. Les paramètres de diffusion sont dans le menu CONFIGURATIONS > DIFFUSION.

Où trouver la liste complète des codes alarmes ?

La liste complète des codes alarmes (1 à 55) avec descriptions, actions et causes probables se trouve dans le chapitre 6.4 de la notice (pages 36 et suivantes). Exemples : code 1 à 7 = défaut compresseur ; code 30 = basse pression ; code 36 = protection gel.

MODE D'EMPLOI 30RA RH 040-240 B CARRIER

Instructions de fonctionnement et d'entretien Quality Management System Approval

Table des matières

1 - MESURES DE SECURITE 4 1.1 - Généralités 4 1.2 - Protection contre les electrocutions 4 2 - DESCRIPTION GENERALE 4 2.1 - Généralités 4 2.2 - Abbreviations utilisées dans ce document 4 3 - DESCRIPTION DE L'EQUIPEMENT 5 3.1 - Generalités 5 3.2 - Alimentation electrique des cartes 5 3.3 - Les diodes electroluminescentes des cartes 5 3.4 - Les capteurs 5 3.5 - Les commandes 6 3.6 - Borniers de raccordement utilisateur 6 3.6.1 - Description générale 6 3.6.3 - Contact sec marche/arrêt/froid/chaud avec multiplexage 8 3.6.2 - Contact sec marche/arrêt/froid/chaud sans multiplexage 8 3.6.4 - Contact sec de limitation de puissance ou de consigne pour unite a simple circuit 8 3.6.5 - Contact sec de limitation de puissance pour unité à double circuits 8 3.6.6 - Contact sec de selection de consigne eau avec multiplexage pour unité à double circuits 8

4 - PRISE EN MAIN DE LA REGULATION PRO-DIALOG PLUS 9

4.1 - Caractéristiques générales de l'interface utilisateur locale 9 4.2 - Contrôle marche/arrêt de l'unité 10

4.2.1 - Description 10 4.2.2 - Arrêter l'unité en mode local 10 4.2.3 - Démarrer l'unité et besoin un type d'exploitation 11

4.3 - Menu 11

4.3.1 - Sélection d'un menu 11 4.3.2 - Sélection d'un item de menu 11 4.3.3 - Modification de la valeur d'un paramètre / accès à un sous-menu 11 4.3.4 - Affichage étendu 12 4.3.5 - Description du menu INFORMATIONS 15 4.3.6 - Description du menu TEMPERATURES 17 4.3.8 - Description du menu CONSIGNES 17 4.3.7 - Description du menu PRESIONS 17 4.3.9 - Description du menu ENTRÉES 18 4.3.10 - Description du menu SORTIES / TESTS 19 4.3.11 - Description du menu CONFIGURATIONS 22 4.3.12 - Description du menu ALARMES 28 4.3.13 - Description du menu HISTORIQUE DES ALARMES 28 4.3.14 - Description du menu TOTALISATIONS 28

5-FONCTIONNEMENT DE LA REGULATION PRO-DIALOG PLUS 29

5.1 - Contrôle Marche / Arrêt 29 5.2 - Fonctionnement chaud/froid/atte

5.2.1 - Généralités 30 5.2.2 - Sélection chaud/froid/auto 30

5.3 - Contrôle des pompes à eau de l'évaporateur 31 5.4 - Boucle de sécurité 31 5.5 - Régulation du réchauffeur d'évaporateur 31 5.6 - Point de contrôle 31

5.6.1 - Point de consigne actif 31 5.6.2 - Décalage 33 5.7 - Limitation de puissance 33 5.8 - Mode nuit 33 5.9 - Contrôle de capacité 33 5.10 - Contrôle de la pression de condensation 33 5.11 - Fonction de dégivrage 34 5.12 - Contrôle des étages électriques additionnels 34

• Contrôle d'une chaudière 34

5.14 - Ensemble maître/esclave 34 5.15 - Contrôle d'unités Pro-Dialog Plus par un Système Manager 35 6 - DIAGNOSTIC - DÉPANNAGE 35

6.1 - Généralités 35 6.2 - Visualisation des alarmes 35 6.3 - Réméning des alarmes 35 6.4 - Codes Alarmes 36

Legende generale

Dans tous les textes de ce document, certains graphiques de type technique ou spécifiques au synoptic PRO-DIALOG PLUS sont interprétés de la façon suivante :

Bouton marche/arrêt

Touche de validation

Flèche vers le bas ou flèche de déplacement

Flèche vers le haut ou flèche de déplacement

DELTA. Exemple : différence de température entre les températures d'entrée et de sortie d'eau

Signifie que ce caractère clignote

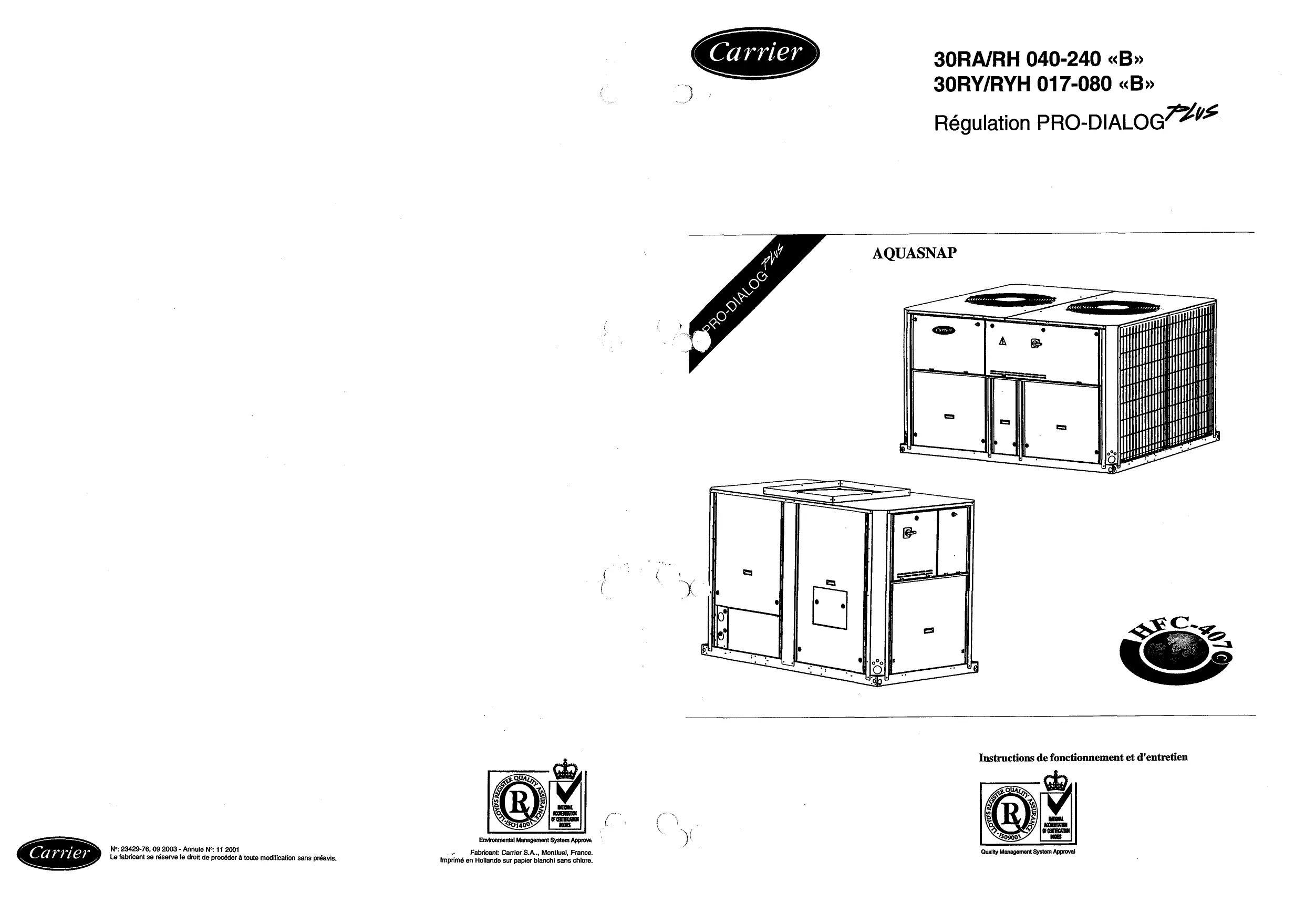

Le(s) photo(s) montré(s) en page de couverture est (sont) uniquement à titre indicatif et n'est (ne sont) pas contractuelle(s).

Le fabricant se réserve le droit de changer le design et la conception des unités à tout moment, sans préavis.

1.1 - Généralités

L'installation, la mise en service et les opérations d'entretien de ce matériel peuvent être dangereuses si l'on ne tient pas compte de certains facteurs propres à l'installation tels que les pressions de fonctionnement, la présence de composants électriques et de tensions électriques et le lieu de l'implantation (terrasses et structures bâties en hauteur). Seuls des installateurs et des techniciens spécialément formés et qualifiés ayant reçu une formation approfondie sur le produit concerné sont autorisés à participer à l'installation et à la mise en service du matériel. Lors de toute intervention d'entretien, toutes les instructions et recommandations qui figurent dans les notices d'installation et d'entretien du produit, ainsi que sur les étiquettes et les autocollants fixés sur le matériel, les composants et toutes les pièces fournies séparément, doivent être lues, comprises et respectées.

• Respecter toutes les règles et codes de sécurité courants. Porter des lunettes de sécurité et des gants de travail. Utiliser les instruments adaptés pour manipuler le matériel lourd. Prendre toutes les précautions nécessaires lors de la manutention et de la pose au sol.

1.2 - Protection contre les électrocutions

Seul le personnel qualifié conformément aux recommandations de la CEI (Commission Électrique Internationale) doit avoir accès aux composants électriques. Il est en particulier recommandé de couper l'ensemble des alimentations électriques de l'unité avant toute intervention. Couper l'alimentation principale à l'aide du disjoncteur ou sectionneur.

Important

Cet équipement utilise et émet des signaux électromagnétiques. Les tests auxquels ce produit a été soumis révèlent qu'il est conforme à toutes les réglementations applicables à la compatibilité électromagnétique.

RISQUE d'électrocution

Même lorsque le disjoncteur ou le sectionneur principal est sur arrêt, certains circuits restent sous tension puisqu'ils peuvent être reliés à une alimentation distincte.

Risques de brulure

Le courant électrique provoque l'échauffement des composants, de manière temporaire ou permanente. Manipuler avec le plus grand soin les câbles d'alimentation, les câbles électriques et les tubes, ainsi que les couvercles de borniers et les châssis de moteur.

Démarrage des ventilateurs : attention, suivant les conditions de fonctionnement, les ventilateurs peuvent être démontés de manière périodique. Un ventilateur peut donc démarrer à tout instant, même lorsque la machine est mise à l'arrêt.

2.1 - Généralités

Pro-Dialog est un système qui permet de contrôler les refroidisseurs de liquide à condensation par air 30RA/RY ou les pompes à chaleur air-eau 30RH/RYH. Ces unités peuvent être à simple ou à double circuits. Pro-Dialog contrôle le démarrage des compresseurs nécessaire au besoin de la température d'entrée ou de départ de l'échangeur. En mode froid, il contrôle le fonctionnement des ventilateurs de façon à maintenir une pression de condensation ajustée dans chaque circuit. Pour les unités de type pompe à chaleur, il régule et optimise les cycles de dégivrage de chaque circuit afin de minimiser la baisse de puissance de chauffage. Les mécanismes de sécurité sont constamment surveillés par Pro-Dialog afin d'assurer la protection de l'unité. Pro-Dialog donne également accès à un programme de test rapide des entrées/sorties.

Toutes les régulations PRO-DIALOG Plus peuvent fonctionner suivant trois modes indépendants:

• Mode Local: la machine est contrôlée à l'aide de commandes effectuées depuis l'interface utilisateur.
• Mode à distance: la machine est contrôlée à l'aide de contacts (contacts secs).
• Mode CCN: la machine est contrôlée à l'aide de commandes en provenance du réseau CCN (Carrier Comfort Network). Dans ce cas, un câble de communication est utilisé pour connecter l'unité au bus de communication CCN.

Le choix du mode de fonctionnement doit être effectué à l'aide de la touche Marche/Arrêt décrite dans la section 4.2.1. Quand le système PRO-DIALOG Plus fonctionne en mode autonome (mode local ou à distance), il conserve toutes ses capacités de régulation, mais ne propose aucune des fonctions permises par le réseau CCN.

2.2 - Abréviations utilisées dans ce document

Dans ce manuel, les circuits de refroidissement sont appelés : Circuit A et circuit B. Les compresseurs sont identifiés par A1, A2, A3 pour le circuit A et B1, B2, B3 pour le circuit B.

Les abréviations suivantes sont fréquemment utilisées:

CCN : Carrier Comfort Network. C'est le réseau de communication Carrier. CCN : Type d'exploitation CCN. L-SC : Type d'exploitation : Marche en mode local suivant un programme horaire. L-On : Type d'exploitation : Marche en mode local. LED : Diode électroluminescente. LOFF : Type d'exploitation : Arrêt Local. MASt : Type d'exploitation : unité maître (ensemble maître/esclave). REM : Type d'exploitation : à distance par contacts. SCT : Température saturée de refoulement. SIO : Bus de communication interne, assurant la liaison entre la carte principale et les cartes esclaves. SST : Température saturée d'aspiration. TXV : Vanne de détente.

DESCRIPTIONS DES CODES ALARMES (SUITE)

CODE ALARME	NOM ALARME	DESCRIPTION ALARME	ACTION RÉALISÉE PAR LE CONTRÔL	TYPE DE RÉARMEMENT	CAUSE PROBABLE
45	Basse température d'entrée d'eau à l'échangeur en mode chaud	Une température trop BASSE à l'échangeur moins de 10°C) empêche le démarrage de l'unité	Arrêt de l'unité	Id ci-dessus	Idem ci-dessus
46	Boucle de sécurité ouverte	Verrouillage sécurité non fermé avant délambda démarrage ou ouvert pendant le fonctionnement	Unité empêchée de démarrer ou arrêtée	Manuel	Défaillance pompe evaporateur ou Défaillance du détecteur de début d'eau
47	Défaut de pompè n°1	Contact fonctionnement pompè eau evaporateur ouvert alors que la pompè a reçu l'ordre d'être en marche	L'unité est arrêtée	Manuel	Surchauffe pompè ou mauvaise connexion pompè
48	Défaut de pompè n°2	Id. ci-dessus	L'unité est arrêtée	Manuel	Id ci-dessus
49	Arrêt urgence CCN	Commande CCN reçue pour arrêt d'urgence	L'unité est arrêtée	Manuel	Commande reseau
50	Perte de communication avec System Manager	L'unité est contrôle par System Manager et la communication avec ce module est en défaut depuis plus de 2 minutes	L'unité retoume au mode d'exploitation autonome	Automatique: quand la communication est rétable	Installation bus CCN défectueuse ou défaillance du module System Manager
51	Défaut de communication avec unité maître ou esclave	La liaison maitres/esclave est rompue en raison d'un défaut de communication entre les deux unités depuis plus de 2 minutes	Id ci-dessus	Id ci-dessus	Id ci-dessus
52	Configuration Usine Initiale nécessaire	Tous les paramétres Usine sont à zéro	Unité empêchée de démarrer	Automatique	Pas de configuration Usine
53	Configuration Usine illégale	Mauvaise configuration Usine	Id ci-dessus	Automatique	Erreur configuration Usine
54	Erreur configuration maître/esclave	Mauvaise configuration maître/esclave	Contrôle maître/esclave interdit	Automatique/manuel en cas de défaut du mode chaud/froid	Erreur configuration maître ou esclave
55-2	Alertes maintenance Boucle d'eau trop faible	Une alerte maintenance est active	Aucune	Manuel
55-4	Délai de Maintenance pompè 1 écoulé
55-5	Délai de Maintenance pompè 2 écoulé
55-6	Délai de Maintenance filtre à eau écoulé

6.4 - Codes alarmes

La liste ci-dessous donne une description complète de chaque code alarme et ses causes possibles.

DESCRIPTIONS DES CODES ALARMES (SUITE)

CODE ALARME	NOM ALARME	DESCRIPTION ALARMÉ	ACTION RÉalisée PARLE CONTROÎLE	TYPE DE REARMEMENT	CAUSE PROBABLE
1	Défaut comprésse A1	L'entrée de sécurité du moteur s'est ouverte en raison d'une protection de surchauffe comprésse	Le comprésse est arrêté	Manuel	Surchauffe comprésse
2	Défaut comprésse A2	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
3	Défaut comprésse A3	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
5	Défaut comprésse B1	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
6	Défaut comprésse B2	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
7	Défaut comprésse B3	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
9	Défaut thermistance fluide sortie eau échangeur	Thermistance hors plage	L'unité est arrêté	Automatique si la température mesure par le capteur revient à la normale	Thermistondefectueuse
10	Défaut thermistance fluide entrée eau échangeur	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
11	Défaut thermistance fluide CHWIS (maître/escape)	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
12	Défaut sonde dégivrage circuit A	Id ci-dessus	Le circuit est arrêté si l'unité fonctionne en chaud	Id ci-dessus	Id ci-dessus
13	Défaut sonde dégivrage circuit B	Id ci-dessus	Le circuit est arrêté si l'unité fonctionne en chaud	Id ci-dessus	Id ci-dessus
14	Défaut capteur température extérieur	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
15	Défaut transducteur pression de refoulement circuit A	Voltage transmis par capteur incorrect	Le circuit A est arrêté	Automatique si le voltage transmis par le capteur redevient normal	Transducteur défectueux ou défaut d'installation
16	Défaut transducteur pression de refoulement circuit B	Valour lue par capteur incorrecte	Le circuit B est arrêté	Id ci-dessus	Id ci-dessus
17	Défaut transducteur pression d'aspiration circuit A	Voltage transmis par capteur incorrect	Le circuit A est arrêté	Id ci-dessus	Id ci-dessus
18	Défaut transducteur pression d'aspiration circuit B	Valeur lue par capteur incorrecte	Le circuit B est arrêté	Id ci-dessus	Id ci-dessus
22	Perte de communication avec la carte de base eslave	Perte de communication avec carte eslave (contrôle circuit B)	Le circuit B est arrêté	Automatique si la communication est rétable	Défaut installation bus, mauvais logiciel sur carte eslave ou carte eslave défectueuse
23	Perte de communication avec la carte eslave comprésse	Perte de communication avec carte de contrôle des compresseurs A3 & B3	Les compresseurs A3 & B3 sont arrêtés	Id ci-dessus	Id ci-dessus
24	Perte de communication avec la carte eslave PD-4xDO	Perte de communication avec carte de contrôle des étages électriques	Les étages électriques sont arrêtés	Id ci-dessus	Id ci-dessus
30	Défaut basse pression circuit A	Circuit en fonctionnement et pression d'aspiration sous seuil autorisé	Le circuit est arrêté	Automatique lorsque la pression redevient normale et si le même défaut n'a pas eu lieu le même jour (machine équipe d'une carte "CCN/clock"). Simon manuel	Manque de réfrigérant, filtre obstrué ou capteur de pression défectueux
31	Défaut basse pression circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
32	Défaut haute pression circuit A	Circuit en fonctionnement et pression de refoulement dépassant le point de déclenchement haute pression	Le circuit est arrêté	Manuel, la commande haute pression doit être réamé manuels au regard par la touche située sur le pressostat HP	Défaut circuit ventilateur, température de l'air ou du condenseur trop élevé
33	Défaut haute pression circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Mauvaise connexion électrique comprésse
34	Rotation inverse comprésse circuit A	Un des compresseurs du circuit fonctionné en rotation inverse	Id ci-dessus	Id ci-dessus	Mauvaise connexion électrique comprésse
35	Rotation inverse comprésse circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
36	Protection gel échangeur à eau	Le capteur de température d'eau d'entretie ou sortie échangeur à air est au-dessous du point de déclenchement gel	L'unité est arrêté	Automatique si la même alarmé n'a pas été désigné le même jour (machine équipée d'une carte "CCN/clock"). Simon manuel	Manque de débit d'eau ou thermistondefectueuse
37	Déléstages répétés bassée température d'aspiration échangeur à air circuit A	Plus de 6 déléstages successifs de capacité de circuit en raison de basse température d'aspiration	Le circuit est arrêté	Manuel	Captaur pression défectueux, filtre bouché ou manque de charge réfrigérant
38	Déléstages répétés bassée température d'aspiration échangeur à air circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
39	Déléstages répétés haute pression circuit A	Plus de 6 déléstages successifs de capacité de circuit en raison de dépasssement haute pression	Aucune	Automatique	Transducteur défectueux, temp. de l'air échangeur à air, température d'entretie d'eau evaporateur trop élevé, condenseur encrassé ou débit ventilateur trop faible.
40	Déléstages répétés haute pression circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Id ci-dessus
41	Déléstage répétés temp. élevée au refoulement en mode chaudi circuit A	Plus de 8 déléstages successifs de la puissance du circuit en raison de la température élevée au refoulement	Id ci-dessus	Id ci-dessus	Captaur pression défectueux ou batterie encrassé.
42	Déléstage répétés temp. élevée au refoulement en mode chaudi circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Idem ci-dessus
43	Déléstage répétés bassée température d'aspiration en mode chaudi circuit A	Plus de 8 déléstages successifs de la puissance du circuit en raison de basse température d'aspiration	Id ci-dessus	Id ci-dessus	Captaur pression défectueux, filtre bouché, manque de charge réfrigérant, batterie encrassé ou ventilateur défectueux.
4	Déléstage répétés bassée température d'aspiration en mode chaudi circuit B	Id ci-dessus	Id ci-dessus	Id ci-dessus	Idem ci-dessus

3.1- Généralités

FIG 1 - CARTE DE CONTROLE

1 Connecteur CCN 2 LED rouge d'état de la carte 3 LED vert de communication SIO 4 LED orange de communication CCN 5 Contacts connecteur client de commande à distance de la carte maître 6 Contacts connecteur client de commande à distance de la carte esclave 7 Sorties relais connecteur client de la carte maître 8 Sorties relais connecteur client de la carte esclave 9 Carte maître de type NRCP-BASE 10 Carte esclave de type NRCP-BASE

Le système de régulation est composé d'une carte de type NRCP-BASE pour les unités à circuit simple et de deux cartes NRCP-BASE (une carte maître et une carte esclave) pour les 125 dis double circuits. Les unités pompes à chaleur équipées de l'option étages électriques additionnels utilisent une carte complémentaire de type PD-AUX. L'ensemble de ces cartes communiquent par l'intermédiaire d'un bus interne, appelé bus SIO. Les cartes NRCP-BASE gèrent en permanence les informations reçues de divers capteurs de pression et de température. La carte de type NRCP-BASE maître contient le programme qui règle la machine.

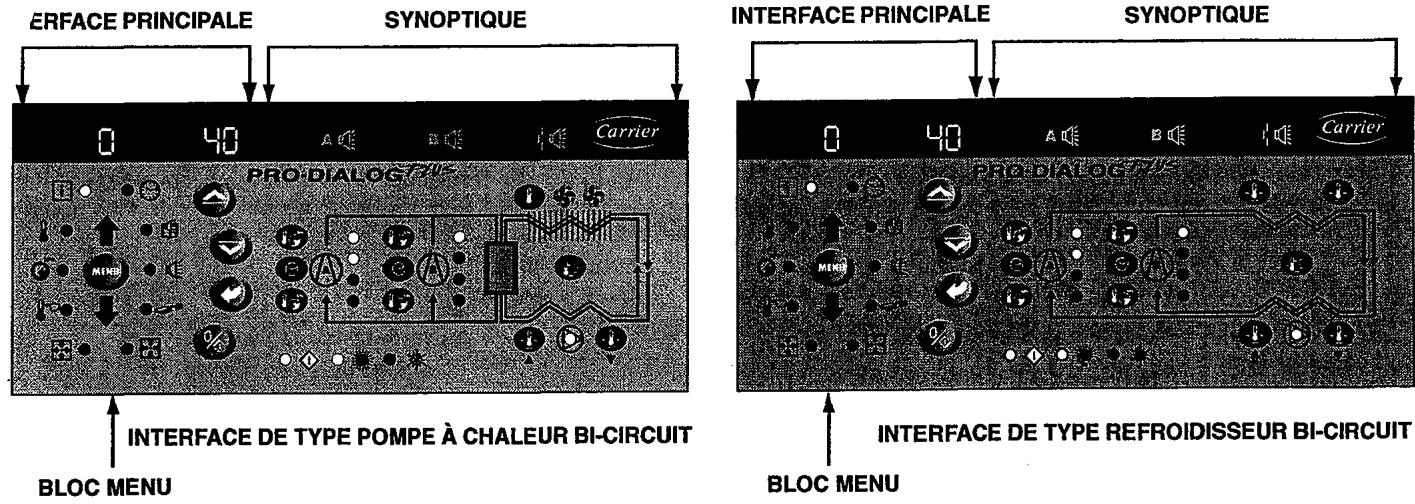

L'interface utilisateur consiste en deux blocs d'affichage pouvant avoir 26 diodes électroluminescentes et 16 touches (selon le modèle). Elle est connectée à la carte principale de base et permet d'accéder à un grand nombre de paramètres de régulation.

3.2 - Alimentation électrique des cartes

Toutes les cartes, sauf la carte PC-RCPM, sont alimentées à

l'aide d'une source 24 V a. c. référencée à la terre.

Attention:

Respecter les polarités lors de la connexion des alimentations des cartes, faute de quoi celles-ci peuvent être définitivement endommagées.

En cas de coupure d'alimentation de l'unité, celle-ci redémarre automatiquement sans intervention extérieure. Cependant, les défauts actifs au moment de la coupure sont sauvegardés et peuvent éventuellement empêcher le redémarrage d'un circuit ou de l'unité.

3.3 - Les diodes électroluminescentes des cartes

Toutes les cartes testent en permanence le bon fonctionnement de leurs circuits électroniques. Une diode électroluminescente est allumée sur chaque carte pour indiquer son bon fonctionnement.

• La diode électroluminescente rouge clignotant avec une période de 2 secondes sur une carte de type NRCP-BASE indique son bon fonctionnement. Un clignotement différent signale un dysfonctionnement de la carte ou du logiciel.
• Sur les unités à circuit double ou équipées de cartes optionnelles, la diode électroluminescente verte clignote constamment sur l'ensemble des cartes pour indiquer que la carte communique correctement sur son bus interne. L'absence de clignotement de la diode électroluminescente indique un problème d'installation du bus SIO.
• La diode électroluminescente orange de la carte maître clignote lors de toute communication sur le bus CCN.

Les capteurs de pression

Deux types de capteurs électroniques (basse et haute pression) sont utilisés pour mesurer la pression d'aspiration et de refoulement dans chaque circuit.

Les thermistances

Les sondes de température d'eau sont installées à l'entrée et à la sortie de l'évaporateur. Le capteur de température extérieure est monté sous le coffret électrique. Un capteur optionnel de température d'eau peut être utilisé pour la régulation de l'ensemble maître/esclave (dans le cas d'un contrôle de sortie d'eau). Sur les unités de type pompe à chaleur, une sonde placée sur un tube de distribution de l'échangeur à air permet d'assurer la fonction dégivrage.

La pompe évaporateur

La régulation peut contrôler une ou deux pompes évaporateur et se charge du basculement automatique entre les deux pompes.

Le réchauffeur d'évaporateur

Il protège l'évaporateur du gel (et le réchauffeur des tuyauteries pour les unités sans pompe) lorsque l'unité est arrêtée.

La chaudière

Cette sortie relais permet la mise en fonctionnement ou l'arrêt d'une chaudière.

Le réchauffeur de condensats de dégivrage

Ce réchauffeur est utilisé sur les unités de type pompe à chaleur et est située au pied de l'échangeur à air de chaque circuit. Il permet d'éviter la formation de glace due aux écoulements d'eau lors de dégivrages effectués parasse température extérieure.

UNITE SIMPLE CIRCUIT
Description	Connecteur/channel	Borne	Carte	Remarque	Remarque
Sortie relais pour alarme	J3 / CH24	30 - 31	NRCP-BASE	Indique les alarmes	Contact sec 24V a.c. 48V d.c. max, 20V a.c. ou Vd.c., 3A max, 80 mA min, alimentation extérieure.Raccordement: 4 pin WAGO 231-304/026000 pitch 5.08 ; il en faut un par carte.
Sortie relais pour chaudière	J3 / CH25	37 - 38	NRCP-BASE	Sortie de contrôle marche/arrêt chaudière.Voir section 5.13.
Contact 1: marche/arrêt/chaud/froid	J4 / CH8	32 - 33	NRCP-BASE	Ces contacts sont utilisés pour la commande marche/arrêt et chaud/froid de l'unité. Ils ne sont pris en compte que lorsque l'unité est sous contrôle d'exploitation à distance (rEM).Voir la description de ces contacts en section 3.6.2 & 3.6.3.	24VAC - 20 mARaccordement: 8 pin Wago 734-168, pitch 3.5
Contact 2: marche/arrêt/chaud/froid	J4 / CH9	63 - 64	NRCP-BASE
Contact 3: sélection de limitation de puissance ou sélection de consigne	J4 / CH10	73 - 74	NRCP-BASE	En fonction de la configuration, ce contact se peut être utilisé pour la sélection à distance du point de consigne ou pour la limitation de puissance (voir Section 4.3.11.3 et 3.6.4).- Le contact de sélection de consigne à distance n'est pris en compte que lorsque l'unité est sous contrôle d'exploitation à distance.- Le contact de sélection de limitation de puissance resté actif quels que soit le type d'exploitation de l'unité.
Entrée boucle de sécurité utilisateur	J4 / CH11a	34 - 35	NRCP-BASE	Ce contact est monté en série avec le contact de contrôle de début d'eau. Il peut être utilisé pour toute boucle de sécurité client qui nécessite l'arrêt de l'unité s'il est ouvert.Si ce contact est inutilisé, il doit être ponté.
Connexion au réseau CCN	J12	1 - 2 - 3	NRCP-BASE	Pour la connexion CCN on utilise un bus RS-485.- Broche 1: signal + - Broche 2: terre - Broche 3: signal -

3.6.1 - Description générale

Les contacts suivants sont disponibles sur les borniers de raccordement utilisateur situés sur les cartes NRCP-BASE (voir figure 1). Certains contacts ne peuvent être utilisés que lorsque la machine fonctionne en type d'exploitation à distance (REM). Le tableau suivant récapitule les connexions aux borniers de raccordement utilisateur.

La machine de tête est toujours démarrée en priorité. Lorsque la machine de tête est à sa pleine puissance disponible, le délai au démarrage (configurable) de l'unité suivre est initialisée. Lorsque ce délai est écoulé, et si l'erreur sur la température contrôlée est supérieure à 1,7°C, la machine suivre est alors autorisée à démarrer et la pompe est activée. La machine suivre utilisera automatiquement le point de contrôle de l'unité maître. La machine de tête sera maintenue à sa pleine puissance disponible tant que la puissance active de l'unité suivre n'est pas nulle. Lorsque l'unité suivre est mise à l'arrêt, sa pompe à eau évaporateur est arrêtée après un délai de 20 secondes. En cas de défaut de communication entre les deux unités, chacune retournera à un mode de fonctionnement autonome jusqu'à la disparition du défaut. Si l'unité maître est arrêtée pour cause d'alarme, alors l'unité esclave sera autorisée à démarrer sans condition préalable.

5.15 - Contrôle d'unités pro-dialog plus par un système manager

Jusqu'à huit unités Pro-Dialog Plus (ou unités compatibles System Manager) peuvent être contrôlées par un module de contrôle de type FSM, CSM III, ou HSM qui permet d'assurer les multiples fonctions de contrôle, comme le démarrage des pes en série.

6.1 - Généralités

La régulation PRO-DIALOG Plus dispose de nombreuses fonctions d'aides à la localisation d'un défaut. L'interface locale et ses différents menus donnent accès à l'ensemble des conditions de fonctionnement de l'unité. La fonction test permet de tester rapidement l'ensemble des organes de l'unité. Si un défaut de fonctionnement est détecté, une alarme est activée et un code alarme est stocké dans le menu Alarme.

6.2 - Visualisation des alarmes

Les diodes d'alarmes situées sur le synoptique (voir section 4.1) permettent une visualisation immédiate de l'état de chaque circuit et de l'unité.

• Une diode clignotante indique que le circuit est en fonction mais en alarme.
• Une diode allumée de manière fixe indique que le circuit est en arrêt total pour cause de défaut.

Le menu Alarmes de l'interface principale permet d'afficher jusqu'à 5 codes de défauts actifs sur l'unité.

6.3 - Réarmement des alarmes

Lorsque la cause de l'alarme a été corrigée, le réarmement de l'alarme peut être, suivant son type, soit automatique après retour à la normale, soit manuel après intervention sur l'unité. Le réarmement d'une alarme peut être fait même si l'unité est en fonctionnement. Ainsi, il est possible de réarmer une alarme sans arrêter la machine. En cas de coupure d'alimentation de l'unité, celle-ci redémarre automatiquement sans intervention extérieure. Cependant, les défauts actifs au moment de la coupure sont sauvegardés et peuvent éventuellement empêcher le redémarrage d'un circuit ou de l'unité.

Le réarmement manuel doit obligatoirement être effectué depuis l'interface principale et nécessite la procédure suivante:

REARMEMENT ALARMES ACTIVES

OPERATION	N° ITEM AFFICHEUR 2 DIGITS	N° ITEM AFFICHEUR 4 DIGITS	TOUCHE PRESSÉE	DIODE MENU
Maintenir la touche MENU jusqu'à ce que la diode d'alarme clignote. L'afficheur à 4 digits indique le nombre de l'alarme active (2 dans cet exemple)	0		MENU
	0	2 ALArM	MENU
Appuyer sur la touche Entrée jusqu'à ce que "rESEt ALArM" s'affiche sur l'afficheur à 4 digits	0	rESEt ALArM
Appuyer de nouveau sur la touche Entrée pour valider le Réarmement. "Good s'affiche pendant 2 secondes puis, "2 ALArM" puis, "no ALArM".	0	Good puis, 2 AL puis, no ALArM

5.11 - Fonction de dégivrage

Le dégivrage est activé, lors du fonctionnement en mode chauffage, afin de réduire le givre couvrant la batterie de l'échangeur à air. Le cycle de dégivrage ne peut affecter qu'un circuit à la fois. Lors du cycle de dégivrage, les ventilateurs du circuit sont arrêtés et la vanne 4 voies de fluide frigorigène est inversée, forçant ainsi le circuit en mode refroidissement. Eventuellement, le ventilateur peut être redémarré temporairement pendant le cycle de dégivrage. Le cycle de dégivrage est entièrement automatique et ne nécessite aucun paramétrage. Un réchauffeur de condensats évite la formation de glace au bas des batteries lors de dégivrages effectuels à basse temperature extérieure.

5.12 - Contrôle des étages électriques additionnels

Les unités de type pompe à chaleur peuvent contrôler jusqu'à 4 étages électriques comme chauffage d'appoint.

Des étages électriques sont activés pour compléter la puissance de chauffage lorsque les conditions suivantes sont satisfaites :

• L'unité utilise 100% de sa puissance calorifique disponible ou l'unité est limitée dans son fonctionnement par un mode de protection (protection basse température d'aspiration, gaz chauds ou séquence de dégivrage en cours) et dans tous les cas ne peut satisfaire la demande de chaud.
• La température extérieure est en dessous d'un seuil configurable (voir configuration Utilisateur 1)
• La limitation de puissance de l'unité n'est pas active.

Eventuellement, l'utilisateur peut configurer le dernier étage électrique disponible comme étage de secours. Dans ce cas, cet étage de secours ne sera activé, en plus des autres étages, que en cas de défaut de la machine empêchant l'utilisation de la puissance calorifique. Les autres étages électriques continueront de fonctionner comme décrit ci-dessus.

5.13 - Contrôle d'une chaudière

Le contrôle d'étages électriques ou d'une chaudière n'est pas autorisé pour les unités esclaves.

L'unité peut contrôler la mise en fonctionnement d'une chaudière lorsque l'unité est en mode chaud. Lorsque la chaudière est en fonctionnement, la pompe à eau de l'unité est arrêtée.

Une machine de type pompe à chaleur et une chaudière ne peuvent fonctionner ensemble. Dans ce cas, la sortie chaudière sera mise en fonction dans les conditions suivantes:

• L'unité est en mode chaud mais un défaut empêche l'utilisation de la puissance de la pompe à chaleur.
• L'unité est en mode chaud mais fonctionne avec une très BASSE TEMPERATURE extérieure rendant inefficace l'utilisation de la puissance de la pompe à chaleur. Le seul de température extérieure pour l'utilisation de la chaudière est fixé à -10°C, mais cette valeur peut être ajustée dans le menu Utilisateur 1.

5.14 - Ensemble maître/esclave

Deux unités PRO-DIALOG Plus peuvent être reliées entre elles afin de constituer un ensemble maître/esclave. La connexion entre les deux machines est faite à l'aide du bus CCN. Tous les paramètres requis pour la fonction maître/esclave doivent être configurés par le menu configuration Service. Le fonctionnement maître/esclave nécessite, lorsque le contrôle de la température d'eau est faite sur la sortie échangeur, le raccordement sur chaque machine d'une sonde de température sur le collecteur commun. Ces sondes ne sont pas nécessaires lorsque le contrôle est effectué sur l'entrée d'eau.

L'ensemble maître/esclave peut fonctionner à débit constant ou à débit variable. Dans le cas d'un débit variable, chaque machine doit contrôler sa propre pompe à eau et arrêter automatiquement sa pompe lorsque sa capacité frigorifique est nulle. Dans le cas d'un fonctionnement à débit constant, les pompes de chaque machine restent de manière permanente en fonctionnement si le système est en fonction. Eventuellement, l'unité maître peut commander une pompe commune qui sera activée lors du démarrage de l'installation, la commande pompe de la machine esclave restant dans ce cas inutilisée.

Toutes les commandes de contrôle de l'ensemble maître/esclave (marche/arrêt, consigne, fonctionnement chaud/froid, délestage...) sont gérées par l'unité configurée comme maître et ne doit donc être appliquées qu'à l'unité maître. Elles seront automatiquement transmises à l'unité esclave. L'unité maître peut être contrôlée localement, à distance ou par les commandes CCN. Ainsi, pour démarrer l'ensemble, il suffit de valider le type d'exploitation Maître (MASt) sur l'unité maître. Si le Maître a été configuré pour le contrôle à distance, il faut alors utiliser les contacts secs à distance pour le démarrage et l'arrêt de l'unité. L'unité esclave doit rester en permanence sous type d'exploitation CCN. Pour arrêter l'ensemble maître/esclave, sélectionner Arrêt Local (LOFF) sur l'unité maître ou utiliser les contacts secs à distance si l'unité a été configurée en contrôle à distance.

L'unité maître (selon sa configuration) peut avoir pour fonction de désigner, entre maître et esclave, une machine de tête et une machine suiveuse. Le rôle de machine de tête et de machine suiveuse sera interverti lorsque la différence des heures de fonctionnement entre les deux unités aura dépassé une valeur configurable, permettant ainsi d'assurer automatiquement un équilibrage des temps de fonctionnement entre les deux refroidisseurs. L'inversion entre machine de tête et machine suiveuse peut être effectuée au démarrage de l'ensemble ou même en fonctionnement. La fonction d'équilibrage des temps de fonctionnement n'est pas active si elle n'a pas été configurée : dans ce cas, la machine de tête est toujours l'unité maître.

UNITE DOUBLE CIRCUIT
Description	Connecteur/channel	Borne	Carte	Remarque	Remarque
Sortie relais pour alarme circuit A	J3 / CH24	30A - 31A	NRCP-BASE maître	Indique les alarmes/alertes du circuit A*	Contact sec 24V a.c. 48V d.c. max, 20V a.c. ou V d.c., 3A max, 80 mA min, alimentation extérieure
Sortie relais pour alarme circuit B	J3 / CH24	30B - 31B	NRCP-BASE esclave	Indique les alarmes/alertes du circuit B*
Sortie relais pour chaudière	J3 / CH25	37 - 38	NRCP-BASE maître	Sortie de contrôle marche/arrêt chaudière. Voir section 5.13	Raccordement: 4 pin WAGO 231-304/026000 pitch 5.08; il en faut un par carte.
Contact 1: marche/arrêt/chaud/froid	J4 / CH8	32 - 33	NRCP-BASE maître	Ces contacts sont utilisés pour la commande marche/arrêt et chaud/froid de l'unité. Ils ne sont pris en compte que lorsque l'unité est sous contrôle d'exploitation à distance (rEM). Voir la description de ces contacts en section 3.6.2 & 3.6.3.	24VAC - 20 mA Raccordement: 8 pin Wago 734-168, pitch 3.5
Contact 2: marche/arrêt/chaud/froid	J4 / CH9	63 - 64	NRCP-BASE maître
Contact 3: sélection de limitation de puissance	J4 / CH10	73 - 74	NRCP-BASE maître	Ces contacts secs sont utilisés pour la Sélection de la limitation de puissance. Voir la description de ces contacts en section 3.6.5. Le contact de sélection de limitation de puissance reste actif quels que soit le type d'exploitation de l'unité.
Contact 4: sélection de limitation de puissance	J4 / CH10	75 - 76	NRCP-BASE esclave
Contact 5: sélection de consigne	J4 / CH8	65 - 66	NRCP-BASE esclave	Ces contact secs sont utilisés pour la sélection d'un point de consigne. Ils ne sont pris en compte que lorsque l'unité est sous contrôle d'exploitation à distance (rEM). Voir la description de ces contacts en section 3.6.6.
Contact de contrôle 6: sélection de consigne	J4 / CH9	67 - 68	NRCP-BASE esclave
Entrée boucle de sécurité utilisateur	J4 / CH11a	34 - 35	NRCP-BASE maître	Ce contact est monté en série avec le contact de contrôle de début d'eau. Il peut être utilisé pour toute boucle de sécurité client qui nécessite l'arrêt de l'unité s'il est ouvert. Si ce contact est inutilisé, il doit être ponté.
Connexion au réseau CCN	J12	1 - 2 - 3	NRCP-BASE maître	Pour la connexion CCN on utilise un bus RS-485. - Broche 1: signal + - Broche 2: terre - Broche 3: signal -

• le fonctionnement de ces relais peut varier suivant la configuration utilisée - voir section «Description du sous-menu de Configuration Utilisateur 2»

3.6.2 - Contact sec marche/arrêt/froid/chaud sans multiplexage

Lorsque la fonction bascule automatique chaud/froid n'est pas sélectionnée (voir section 4.3.11.3, 5.1 et 5.2) le fonctionnement des contacts 1 et 2 est le suivant:

	Arrêt	Marche frold	Marche chaud
Contact 1	ouvert	Fermé	Fermé
Contact 2	-	Ouvert	Fermé

Legende

État du contact sans importance

3.6.3 - Contact sec marche/arrêt/froid/chaud avec multiplexage

Lorsque la fonction bascule automatique chaud/froid est sélectionnée (voir section 4.3.11.3, 5.1 et 5.2), le fonctionnement des contacts 1 et 2 est multiplexé:

	Arrêt	Marche froid	Marche chaud	Marche auto
Contact 1	ouvert	Fermé	Fermé	ouvert
Contact 2	ouvert	Ouvert	Fermé	Fermé

La fonction bascule automatique (marche auto) assure la détermination du mode refroidissement ou chauffage en fonction de la température extérieure (voir section 5.2).

3.6.4 - Contact sec de limitation de puissance ou de consigne pour unité à simple circuit

Sur les unités à simple circuit, le contact 3 permet d'assurer, en fonction de la configuration (voir le menu configuration Utilisateur 1), soit la sélection de limitation de puissance, soit la sélection de consigne.

Sélection limitation de puissance		Sélection consigne
100% (pas de limitation)	limitation 1	consigne 1	consigne 2
Contact 3	Ouvert	Fermé	Ouvert

3.6.5 - Contact sec de limitation de puissance pour unité à double circuits

Sur les unités à double circuits, le fonctionnement des contacts de sélection d'une limitation de puissance est multiplexé. Les consignes de limitation de puissance sont modifiables dans le menu consigne (voir section 4.3.8).

	100% (pas de limitation)	limitation 1	limitation 2	limitation 3
Contact 3	Ouvert	Fermé	Ouvert	Fermé
Contact 4	Ouvert	Ouvert	Fermé	Fermé

3.6.6 - Contact sec de sélection de consigne eau avec multiplexage pour unité à double circuits

Sur les unités à double circuits, le fonctionnement des contacts de sélection d'une consigne eau froide ou eau chaude est multiplexé. Les consignes sont modifiables dans le menu consigne (voir section 4.3.8). Auto signifie que le point de consigne actif est déterminé par le programme horaire consigne (voir section 5.6.1).

Mode froid
	Consigne 1	Consigne 2	Consigne 2	Auto
Contact 5	Ouvert	Ouvert	Fermé	Fermé
Contact 6	Ouvert	Fermé	Ouvert	Fermé
Mode Chaud
	Consigne 1	Consigne 2	Consigne3	Auto
Contact 5	Ouvert	Ouvert	Fermé	Fermé
Contact 6	Ouvert	Fermé	Ouvert	Fermé

5.6.2 - Décalage

Décalage signifie que le point de consigne actif est modifié de telle manière que la puissance nécessaire de la machine soit moindre (en refroidissement, le point de consigne est augmenté, en chauffage il est abaissé). Cette modification est en

éral une réaction à une baisse de charge. Pour le système de évaluation Pro-Dialog, la source de décalage peut être configurée dans la configuration Utilisateur 1 : elle peut être basée soit sur la température extérieure (qui donne une mesure des tendances de charges du bathtub), soit sur la température de retour d'eau (delta T'évaporateur qui donne une charge moyenne du bathtub). Suite à une baisse de la température extérieure ou une baisse de delta T, le point de consigne froid est réajusté afin d'optimiser les performances de l'unité.

Dans les deux cas, les paramètres de décalage, c'est-à-dire, pente, valeur d'origine et valeur maximale, sont configurés dans le menu Consignes (voir section 4.3.8). Le décalage est une fonction linéaire fonction de 3 paramètres.

• Une valeur de référence à laquelle le décalage est nul (température extérieure ou delta T - pour décalage nul).
• Une valeur de référence à laquelle le décalage est maximum (température extérieure ou delta T - pour décalage maximum).
• La valeur maximale de décalage.

EXEMPLE DE DÉCALAGE EN MODE FROID

Legende

valeur maximale de décalage ATou delta T pour décalage nui C. JAT ou delta T pour décalage maximum D Charge du bâtiment

5.7 - Limitation de puissance

Généralement, la limitation de puissance est utilisée par un système de gestion de l'énergie, pour restreindre la consommation d'électricité. Le système PRO-DIALOG permet de restreindre la puissance de l'unité au moyen de contacts secs contrôlés par l'utilisateur. Les unités à simple circuit ne disposent que d'un seul contact (contact de contrôle 3) disponible en fonction de la configuration Utilisateur soit pour la limitation soit pour la sélection de consigne. Les unités à double circuits mettent à disposition deux contacts secs permettant plusieurs niveaux de limitation. La puissance de l'unité ne pourrait excéder la consigne de limitation activée par la position des contacts (voir section 3.6.4 & 3.6.5 la description des contacts). Les points de consigne de limitation de chance sont modifiables à l'aide du menu Consignes.

La limitation de puissance est active dans tous les types de fonctionnement : Local, à distance ou CCN. Cependant, en type d'exploitation CCN, la limitation de puissance peut être contrôlée directement à l'aide de commandes CCN.

Une valeur de limitation de 100% signifie que l'unité peut faire appel à tous ses étages de capacité.

5.8 - Modenuit

La période nuit est définie (voir configuration Client) par une heure de début et une heure de fin qui reste la même pour chaque jour de la semaine. Pendant la période de nuit, le ventilateur tourne à vitesse réduite si les conditions de fonctionnement en cours le permettent, et de plus, la capacité de l'unité peut eventuellement être limitée (une valeur mini de capacité peut cependant être configurée).

5.9 - Contrôle de capacité

Cette fonction ajuste le nombre de compresseurs actifs afin de prendre la température de l'eau contrôle à l'échangeur à son point de consigne. La précision de la régulation dépend du volume de la boucle d'eau, de son débit, de la charge et du nombre d'étages disponibles sur l'unité. La régulation prend continuellement en compte l'erreur par rapport au point de consigne ainsi que le taux de variation de cette erreur et la différence entre les températures de sortie et d'entrée d'eau, afin de déterminer le moment optimum pour ajouter ou retirer un étage de capacité. Un nombre de démarrages (par heures) trop important pour un même compresseur, ou un temps de fonctionnement compresseur inférieur à une minute, provoque automatiquement une limitation du nombre de démarrages des compresseurs, et en conséquence un manque de précision de la température de l'eau sortante contrôle.

De plus, les fonctions de délestage haute pression, basse pression ou dégivrage, peuvent également affecter l'exactitude du contrôle de température. Les compresseurs sont mis en marche et arrêtés dans des séquences tendant à équilibrer leur nombre de démarrages (valeur pondérée par leur temps de fonctionnement).

Sur les unités de type pompes à chaleur, les circuits à 3 compresseurs ne disposent que de deux étages de puissance (2 compresseurs sont arrêtés/démarrés ensemble).

5.10 - Contrôle de la pression de condensation

Le contrôle de la pression de condensation est automatiquement pris en charge par un ventilateur bi-vitesse et éventuellement un ventilateur additionnel sur chaque circuit (pas de paramétrage).

Démarrage des ventilateurs : ATTENTION, suivant les conditions de fonctionnement, les ventilateurs peuvent être dégommés de manière périodique. Un ventilateur peut donc démarrer à tout instant, même lorsque la machine est mise à l'arrêt.

Les tableaux suivants récapitulent les sélections possibles en fonction des types de contrôle (local, à distance ou réseau) et des paramètres ci-dessous :

• Sélection de consigne en local: l'item n°12 du menu information permet de sélectionner la consigne active lorsque l'unité fonctionne en type d'exploitation local. Mode de fonctionnement chaud/froid.
• Contacts de contrôle: état des contacts de contrôle 5 et 6 (unité double circuits seulement). Ces contacts ne sont actifs que lorsque l'unité est en contrôle d'exploitation à distance. Voir section 3.6.6. Contact de contrôle 3: état du contact de contrôle 3 (unité mono-circuit seulement). Voir section 3.6.4. Sélection contact de contrôle 3: cette sélection, uniquely utilisée pour les unités simple circuit, indique si le contact 3 est utilisé pour le contrôle de point de consigne double ou pour le contrôle de limitation de puissance (voir menu configuration Utilisateur). État programme Horaire n°2 : programme horaire de sélection de point de consigne. Voir section 4.3.11.6.

MODE DE FONCTIONNEMENT LOCAL
ETAT DES PARAMETRES			POINT DE CONSIGNE ACTIF
MODE DE FONCTIONNEMENT CHAUD/FROID	SELECTION CONSIGNE EN LOCAL	ETAT PROGRAMME HORAIRE N°2
froid	sp 1	-	consigne froid 1
froid	sp2	-	consigne froid 2
froid	auto	occupé	consigne froid 1
froid	auto	inoccupé	consigne froid 2
chaud	sp 1	-	consigne chaud 1
chaud	sp 2	-	consigne chaud 2
chaud	sp 3	-	consigne chaud 3
chaud	auto	occupé	consigne chaud 1
chaud	auto	inoccupé	consigne chaud 2
chaud	auto	férié	consigne chaud 3

MODE DE FONCTIONNEMENT A DISTANCE - UNITE SIMPLE CIRCUIT
ETAT DES PARAMETRES				POINT DE CONSIGNE ACTIF
MODE DE FONCTIONNEMENT CHAUD/FROID	SELECTION CONTACT DE CONTROLE 3	CONTACT DE CONTROLE 3	ETAT PROGRAMME HORAIRE N°2
froid	point de consigne	consigne 1	-	consigne froid 1
froid	point de consigne	consigne 2	-	consigne froid 2
froid	limitation de puissance	-	occupé	consigne froid 1
froid	limitation de puissance	-	inoccupé	consigne froid 2
chaud	point de consigne	consigne 1	-	consigne chaud 1
chaud	point de consigne	consigne 2	-	consigne chaud 2
chaud	limitation de puissance	-	occupé	consigne chaud 1
chaud	limitation de puissance	-	inoccupé	consigne chaud 2
chaud	limitation de puissance	-	férié	consigne chaud 3

MODE DE FONCTIONNEMENT A DISTANCE - UNITE DOUBLE CIRCUIT
ETAT DES PARAMETRES			POINT DE CONSIGNE ACTIF
MODE DE FONCTIONNEMENT CHAUD/FROID	CONTACTS DE CONTROLE	ETAT PRO-GRAMME HORAIRE N°2
froid	sp 1	-	consigne froid 1
froid	sp2	-	consigne froid 2
froid	sp3	-	consigne froid 2
froid	auto	occupé	consigne froid 1
froid	auto	inoccupé	consigne froid 2
chaud	sp 1	-	consigne chaud 1
chaud	sp 2	-	consigne chaud 2
chaud	sp 3	-	consigne chaud 3
chaud	auto	occupé	consigne chaud 1
chaud	auto	inoccupé	consigne chaud 2
chaud	auto	férié	consigne chaud 3

MODE DE FONCTIONNEMENT CCN
ETAT DES PARAMETRES		POINT DE CONSIGNE ACTIF
MODE DE FONCTIONNEMENT CHAUD/FROID	ETAT PROGRAMME HORAIRE N°2
froid	occupé	consigne froid 1
froid	inoccupé	consigne froid 2
chaud	occupé	consigne chaud 1
chaud	inoccupé	consigne chaud 2
chaud	férié	consigne chaud 3

4.1 - Caractéristiques générales de l'interface utilisateur locale

L'interface locale permet d'afficher et de modifier un certain nombre de paramètres de fonctionnement.

L'interface est composée de deux parties distinctes : l'interface principale (partie gauche) et le synoptique (partie droite). Interface principale

Elle permet d'accéder à l'ensemble des données et fonctions Pro-Dialog Plus. Elle est composée de:

• Un afficheur à deux digits permettant de désigner le numéro de l'item sélectionné.
• Un afficheur à quatre digits permettant de visualiser le contenu de l'item sélectionné.
• Des diodes et des touches permettant le contrôle marche/arrêt de l'unité, la sélection d'un menu, la sélection d'un item de menu et l'ajustement d'une valeur.

INTERFACE PRINCIPALE

TOUCHE	NOM	DESCRIPTION
MENU	Menu	Permet la sélection d'un menu principal. Chaque menu principal est représenté par un icône. Le menu actif est celui dont l'icône est allumé.
	Flèche vers le haut	Permet de faire défilier les numérios d'items de menu (dans l'afficheur à deux digits). Lorsque le mode modification est actif, cette touche permet d'augmenter la valeur d'un paramètre
	Flèche vers le bas	Permet de faire défilier les numérios d'items de menu (dans l'afficheur à deux digits). Lorsque le mode modification est actif, cette touche permet de diminuer la valeur d'un paramètre
	Entrée	Permet, soit d'accéder au mode modification, soit de valider une modification, soit d'afficher le texte descriptif d'un item ou d'une alarme
	Marche/Arrêt	Permet de démarrer ou d'arrêtier le refroidisseur en mode local, ou de modifier son type d'exploitation.

LED	NOM	DESCRIPTION
	Menu INFORMATION	Affiche les paramètres généraux de fonctionnement de l'unité
	Menu TEMPERATURES	Affiche les températures de fonctionnement de l'unité
kPa	Menu PRESSIONS	Affiche les pressions de fonctionnement de l'unité
	Menu CONSIGNES	Affiche et permet de modifier les points de consigne de l'unité
	Menu ENTREES	Affiche l'état des entrées digitales et analogiques de l'unité
	Menu SORTIES /TESTS	Affiche l'état et permet de tester les sorties de l'unité
	Menu CONFIGURATIONS	Affiche et permet de modifier la configuration de l'unité
	Menu ALARMES	Affiche les alarmes actives
	Menu HISTORIQUE ALARMES	Affiche l'historique des alarmes.
	Menu TOTALISATIONS	Affiche les temps de fonctionnement et les nombres de démarrage de l'unité et des compresseurs

Le synoptique (partie de droite) est composé d'une représentation schématique de l'unité, de touches et de diodes. Il permet un accès rapide aux principaux paramètres de fonctionnement de la machine.

LED DU SYNOPTIQUE

LED	INDICATION LORSQUE ALLUMEE
◇	Diode verte: l'unité est autorisée à démarrer ou déjà en marche
A	Diode rouge: - Allumée = circuit A ou unité à l'arrêt par alarme - Clignotante = circuit A ou unité en fonction mais en alarme
B	Diode rouge: - Allumée = circuit B ou unité à l'arrêt par alme - Clignotante = circuit B ou unité en fonction mais en alarme
C	Diode rouge: Défaut de début d'eau ou verrouillage sécurité utilisateur ouvert
◇	Diode verte: la pompe evaporateur est en fonction.
○	Diodes jaunes: (de haut en bas) Marche/Arrêt des compresseurs A1, A2 et A3 ou B1, B2 et B3. Une diode clignotante indicate que le circuit est en mode protection ou dégivrage concenmé (A ou B).
	Diodes verte: L'unité fonctionne en mode chaud.
	Diodes verte: L'unité fonctionne en mode froid.

LES TOUCHES DU SYNOPTIQUE

TOUCHES AFFICHAGE

Bouton bleu: température en °C d'entrée ou de sortie d'eau à l'évaporateur Bouton gris: température extérieure en °C

Point de contrôle (consigne + décalage) en C°

Appui 1: Pression de refoulement circuit A/B en kPa relatif Appui 2: Température saturaée de condensation circuit A/B en C°

Appui 1: Pression d'aspiration circuit A/B en kPa relatif Appui 2: Température saturaée d'aspiration circuit A/B en C°

Appui 1: Temps de fonctionnement du compresseur A1/B1 en h/10 ou h/100 Appui 2: Temps de fonctionnement du compresseur A2/B2 en h/10 ou h/100 Appui 3: Temps de fonctionnement du compresseur A3/B3 en h/10 ou h/100

4.2.1 - Description

La marche/arrêt de l'unité peut être contrôlée de l'une des manières suivantes :

• Localement sur l'unité (type d'exploitation Local)
• À distance à l'aide des contacts utilisateur (type d'exploitation à distance).
• En contrôle CCN à l'aide de commandes CCN (type d'exploitation CCN)

L'interface principale comprend une touche marche/arrêt permettant soit d'arrêter ou de démarrer l'unité en type d'exploitation local, soit de sélectionner le type d'exploitation à distance ou CCN.

Les types d'exploitation disponibles sont décrits dans le tableau ci-après.

Les types d'exploitation ci-dessous peuvent

être sélectionnés à l'aide de la touche Marche/Arrêt:

TYPE D'EXPLOITATION

AFFICHEUR 4 DIGITS	DESCRIPTION
LOFF	Arrêt Local: L'unité est arrêtée en mode local.
L'on	Marche Locale: L'unité est en mode contrôle local et est autorisée à démarrer.
L-Sc*	Marche Locale Contrôle par horloge: l'unité est en mode de contrôle local. Si la période est occupée, elle est autorisée à démarrer. Si le programme horsaire de marche machine est en mode inoccpée, elle est maintainue à l'arrêt jusqu'à la prochaine période occpipée.
CCN*	CCN. L'unité est contrôlée par les commandes CCN.
rEM	À distance. L'unité est contrôlée par des contacts externes.
MAST*	Unité Maître. L'unité fonctionne en tant qu'unité maître dans un ensemble maître/esclave. Affiché seulement si l'unité est une unité maître configurée pour le contrôle maître/esclave.

• Affiché suivant la configuration.

La section 5.1 donne une description plus détaillée des commandes de marche/arrêt de l'unité, analyse par types d'exploitation.

4.2.2 - Arrêtez l'unité en mode local

L'unité peut être arrêtée en mode local à tout moment en pressant sur la touche marche/arrêt de l'unité.

POUR ARRETER L'UNITE

TOUCHE	ACTION	AFFICHEUR	AFFICHEUR
		2 DIGITS	4 DIGITS
	Presser la touche Marché/arrêt pendant moins de 4 secondes (une courte pression suffit)	C	LOFF
	Lorsque la touche est reliçée, l'unité s'arrête sans autre intervention	t	LOFF

ETAT DES PARAMETRES
ETAT MARCHE/ ARRET	TYPE DE CONTROLE	SELECTION CHAUD/ FROID EN MODE LOCAL	CONTACTS CHAUD/ FROID A DISTANCE	HC_SEL	TEMPERATURE EXTERIEURE	MODE DE FONCTIONNENT
arrêt	-	-	-	-	-	froid
marche	local	froid	-	-	-	froid
marche	local	chaud	-	-	-	chaud
marche	local	auto	-	-	> seuil froid	froid
marche	local	auto	-	-	< seuil chaud	chaud*
marche	local	auto	-	-	entre seuils froid et chaud	attente
marche	à distance	-	marche froid	-	-	froid
marche	à distance	-	marche chaud	-	-	chaud
marche	à distance	-	marche auto	-	> seuil froid	froid
marche	à distance	-	marche auto	-	< seuil chaud	chaud*
marche	à distance	-	marche auto	-	entre seuils froid et chaud	attente
marche	ccn	-	-	froid	-	froid
marche	ccn	-	-	chaud	-	chaud
marche	ccn	-	-	auto	> seuil froid	froid
marche	ccn	-	-	auto	< seuil chaud	chaud*
marche	ccn	-	-	auto	entre seuils froid et chaud	attente

• ne s'applique pas aux machines froid seul qui ne contrôlent pas une chaudière

5.3 - Contrôle des pompes à eau de l'évaporateur

L'unité peut contröler une ou deux pompes à eau evaporateur. La pompe à eau evaporateur est mise en route lorsque cet item confugéré (voir configuration Utilisateur) et lorsque l'unité é. un des modes marche décrits ci-dessus ou en mode déliait au démarrage. La valeur minimum du déliait au démarrage étant de 1 minute (configurable de 1 à 15 minutes), la pompe fonctionnera donc au moins une minute avant le démarrage du premier compresseur. La pompe est maintainue en marchependant environ 20 secondes avant le passage de l'unité enmode arrêt. La pompe continue de fonctionner lorsque l'unité est en basculement de mode chaud à mode froid ou vice-versa. Elle est arrêtée si l'unité est mise hors fonction pour cause d'alarme sauf s'il s'agit d'un défaut antigel. La pompe peutetre démarrée dans des conditions de fonctionnement particulières lorsque le rechauffeur evaporateur est actif (voir section5.5). Voir en section 5.14 le contrôle particulier de la pompe evaporateur pour l'unité suiveuse (ensemble maître-esclave).

Si deux pompes sont contrôlées et que la fonction inversion automatique entre pompes a été sélectionnée (voir configuration utilisateur 1), la régulation limite l'écart de temps de fonctionnement entre les pompes au délai configuré. Si ce délai est écoulé, une inversion entre les pompes est effectuée lorsque l'unité est en marche. Lors de l'inversion, les deux pompes fonctionnent en même temps pendant 2 secondes.

Si une pompe tombe en panne et qu'une seconde pompe est disponible, l'unité s'arrête et redémarre avec cette seconde pompe.

La régulation permet de démarrer la pompe automatiquement tous les jours à 14.00 heures pendant 2 secondes lorsque l'unité est à l'arrêt. Si l'unité est équipée de deux pompes, la première pompe est démarrée les jours impairs et la seconde, les jours paires. Démarrer la pompe régulièrement pour quelques secondes accroît son étanchéité et la durée de vie de ses paliers.

5.4 - Boucle de sécurité

Un contact vérifie l'état d'une boucle (contrôle de début d'eau et boucle sécurité client, voir section 3.6). S'il est ouvert, ce contact empêche l'unité de démarrer lorsque le délambda au démarriage est expiré. Ce contact ouvert lorsque l'unité est en fonctionnement provoque son arrêt en alarme.

5.5 - Mise hors gel de l'évaporateur

Le réchauffeur d'évaporateur et de courts cyclages de la pompe à eau (sur les unités qui en sont équipées) peuvent être activés afin de protéger un évaporateur qui risque d'être endommagé par le gel, si l'unité est arrêtée pour une longue période à basse température extérieure.

Note: Les paramètres de la régulation du réchauffeur évaporateur peuvent être modifiés à l'aide de la configuration Service.

5.6 - Point de contrôle

Le point de contrôle représente la température de l'eau que l'unité doit produire. La régulation contrôle la température d'eau de retour évaporateur, mais la température de départ évaporateur peut également être contrôlée (nécessite une modification de configuration Service).

Point de contrôle = point de consigne actif + décalage

5.6.1 - Point de consigne active

Deux points de consigne peuvent être sélectionnés pour le mode froid et trois points de consigne pour le mode chaud. Habituellement, le deuxième point de consigne froid est utilisé pour les périodes d'inoccupation ou pour le stockage de glace (unité en saumure). Le deuxième point de consigne chaud est utilisé pour les périodes d'inoccupation et le troisième point de consigne chaud pour les périodes de vacances ou féries. En fonction du type d'exploitation en cours, le point de consigne actif peut être sélectionné soit par sélection d'item dans le menu information, soit à l'aide de contacts secs utilisateurs, soit par des commandes de réseau, ou soit par la programmation horaire de consigne (programme Horaire2).

TYPE D'EXPLOitation ACTIF

ETAT DES PARAMETRES

TYPE DE CONTROLLE

ETAT UNITE

LOFF

L-C

L-SC

rEM

CCN

MASt

CHIL_S_S

CONTACT MARCHE/ARRET A DISTANCE

TYPE DE CONTROLE DE L'UNITE MAITRE

PROGRAMME HORAIRE MARCHE/ARRET

ARRET D'URGENCE CCN

ALARME GENERALE

-

-

-

-

-

-

-

-

-

-

actif

-

-

Arrêt

-

-

-

-

-

-

-

-

-

-

oui

-

-

arrêt

actif

-

-

-

-

-

local

arrêt

actif

-

-

-

inoccupé

-

local

arrêt

actif

-

arrêt

-

-

-

à distance

arrêt

actif

-

-

-

inoccupé

-

à distance

arrêt

actif

arrêt

-

-

-

-

ccn

arrêt

actif

-

-

-

inoccupé

-

ccn

arrêt

actif

-

-

local

inoccupé

-

local

arrêt

actif

-

arrêt

à distance

-

-

à distance

arrêt

actif

-

-

à distance

inoccupé

-

à distance

arrêt

actif

arrêt

-

ccn

-

-

ccn

arrêt

actif

-

-

ccn

inoccupé

-

ccn

arrêt

actif

-

-

-

-

désactivé

non

local

marche

actif

-

-

-

occupé

désactivé

non

local

marche

actif

-

marche froid

-

occupé

désactivé

non

à distance

marche

actif

-

marche chaud

-

occupé

désactivé

non

à distance

marche

actif

-

marche auto

-

occupé

désactivé

non

à distance

marche

actif

marche

-

-

occupé

désactivé

non

ccn

marche

actif

-

-

local

occupé

désactivé

non

local

marche

actif

-

marche froid

à distance

occupé

désactivé

non

à distance

marche

actif

-

marche chaud

à distance

occupé

désactivé

non

à distance

marche

actif

-

marche auto

à distance

occupé

désactivé

non

à distance

marche

actif

marche

-

ccn

occupé

désactivé

non

ccn

marche

5.2.1- Généralités

La sélection chaud/froid/attente s'applique à toutes les machines. Cependant, seules les machines de type 3 30RA/RY (refroidisseur de liquide) contrôlant une chaudière et aux machines de type 30RH/RYH (pompes à chaleur) peuvent basculer en mode chaud. Le contrôle chaud/froid peut être effectué manuellement ou automatiquement.

En mode automatique, la température extérieure détermine le basclement chauffage/refroidissement/attente en fonction de deux seuils configurés par l'utilisateur (voir dans le menu Consignes les seuils de bascule en mode froid et bascule en mode chaud). Lorsqu'elle est en attente, la machine ne produit ni froid, ni chaud et aucun compresseur ne peut être activé. Le schéma ci-dessous résume le principe de fonctionnement du mode automatique.

CHAUFFAGE	ATTENTE	REFROIDISSEMENT Température extérieure
Seuil chaud*	Seuil froid

• Ce seul ne s'applique pas aux machines froid seul ne contrôlant pas une chaudière

5.2.2 - Sélection chaud/froid/auto

Le tableau ci-dessous récapitule le fonctionnement chaud/froid de la machine en fonction des paramètres suivants:

• Type de contrôle: indique si l'unité fonctionne en mode local, à distance ou CCN. Voir section 5.1.
• État marche/arrêt de l'unité: indique si l'unité est à l'arrêt (n'est pas autorisée à démarrer) ou est en marche (ou autorisée à démarrer).
• Sélection chaud/froid/auto en mode local : mode de fonctionnement effectué à l'aide de l'interface utilisateur. Voir le menu Information.
• Contacts chaud/froid à distance: ces contacts ne sont actifs que lorsque l'unité est en contrôle à distance. Voir sections 3.6.2 & 3.6.3. HC_SEL: cette Commande réseau permet le contrôle chaud/froid/auto lorsque l'unité est en mode de fonctionnement CCN.
• Température extérieure : elle détermine le fonctionnement lorsque l'unité est en mode de bascule chaud/froid/attente automatique.

4.2.3 - Démarrer l'unité et choisir un type d'exploitation

L'unité peut être mise en marche en mode local, ou le type d'exploitation peut être modifié à tout moment, à l'aide de la touche Marche/Arrêt. Dans l'exemple qui suit, l'unité est arrêtée au mode local (LOFF) et l'utilisateur souhaite la mettre en marche en mode local.

POUR DEMARRER AVEC LE TYPE D'EXPLOitation PRECEDEMMENT UTILISE LORSQUE LA MACHINE EST ARRETEE EN MODE LOCAL (LOFF)

TOUCHE ACTION AFFICHEUR AFFICHEUR
	2 DIGITS	4 DIGITS
La machine est en arrêt local. Le précédent type d'exploitation utilisé était Marche Locale (L-ON)		LOFF
Presser la touche Marche/Arrêt pendant moins de 4 secondes (une courte pression suffit) L-ON s'affiche immédiatement. «C» clignote sur l'afficheur à deux digits indiquant que la régulation est en attente de confirmation	t	L-On
Presser la touche Entrée pour confirmer le type d'exploitation «t» est affchéé sur l'afficheur à deux digits indiquant la sélection du type d'exploitation. Si la touche Entrée n'est pas appuyée dans les temps, le contrôle annulera la modification et restera en mode arrêt.		L-On

POUR CHANGER LE TYPE D'EXPLOitation
TOUCHE ACTION		AFFICHEUR 2 DIGITS	AFFICHEUR 4 DIGITS
	Appuyer continuèment sur la touche de scélection du type d'exploitation pendant plus de 4 secondes.	C	LOFF
	Maintenir la touche Marche/Arrêt enforcée. Les types d'exploitation disponibles s'affichent à tour de role jusqu'à ce que la touche soit reliçée.		L-On L-Sc rEM
	Relâcher la touche Marche/Arrêt lorsque le type d'exploitation désiré est affchéé (dans cet exemple L-On). "C" clignote sur l'afficheur à deux digits indiquant que le régulateur est en attente de confirmation.		L-On
	Presser la touche Entrée pour confirmer le type d'exploitation choisisit (dans cet exemple: L-On) "t" est affchéé sur l'afficheur à deux digits indiquant la scélection du type d'exploitation. Si la touche Entrée n'est pas appuyée dans les temps, le contrôle annulera la modification et continuera à utiliser le précédent type d'exploitation.	t	L-On

4.3.1 - Sélection d'un menu

La touche MENU permet de sélectionner un menu parmi les 10 menus principaux disponibles. Chaque pression sur cette touche permet d'allumer successivement l'une des 10 diodes se trouvant en face de chaque icône représentant un menu principal. Le menu actif est celui dont la diode est allumée. Si un menu est vide, sa diode ne s'allume pas. Pour faire défiler rapidement les menus, maintenir la touche MENU appuyée.

4.3.2 - Sélection d'un item de menu

Les touches de flèche vers le haut et vers le bas permettent de faire défiler les items de menu. Les numéros d'items de menu sont indiqués sur l'afficheur à deux digits. Chaque pression sur les touches de flèche vers le haut ou vers le bas incrémente ou décrémente les numéros d'item. Les items de menu non utilisés ou incompatibles avec la configuration de l'unité ne sont pas affichés. La valeur ou l'état associé à l'item actif est indiqué sur l'afficheur à quatre digits. Pour faire défiler rapidement les items, maintenir la touche, flèche vers le haut ou vers le bas, appuyée.

L'exemple suivant montre comment accéder à l'item 3 du menu Pressions.

CHOISIR UN ITEM DU MENU

OPERATION	TOUCHEPRESSEE	MENU ACTIF	N° D'ITEM AFFICHEUR 2 DIGITS
Presser la touche MENU jusqu'à ce que la diode correspondante au menu Pressions s'allume	MENU	oO	0
	MENU	kPa	0
Appuyer sur une des flèches de déplacement jusqu'à ce que l'article N°3 soit indiqué sur l'afficheur à 2 digits	oO	kPa	1
	oO	oO	2
	oO	oO	3

4.3.3 - Modification de la valeur d'un paramètre / accès à un sous-menu

Appuyer sur la touche Entrée pendant plus de 2 secondes pour entrer dans le mode modification ou d'accéder à un sous menu. Ceci permet de modifier la valeur d'un item ou de sélectionner un sous menu à l'aide des flèches de déplacement (si cet item est accessible en écriture). Lorsque le mode modification est activé, la diode du menu principal auquel appartient l'item clignote dans le bloc menu ainsi que l'afficheur 2 digits. Une fois la valeur désirée obtenue, appuyer de nouveau sur la touche Entrée pour valider la modification ou l'accès au sous menu. La diode du menu auquel appartient l'item et l'afficheur 2 digits cessent alors de clignoter, significatif ainsi la sortie du mode modification.

En mode modification, chaque manœuvre des touches de flèches de déplacement incrémente ou décrémente la valeur à modifier avec un pas de 0.1. Le fait de maintenir une de ces touches appuyée permet d'augmenter le pas d'incrémentation ou de décrémentation.

NOTE: l'accès à un sous-menu peut éventuellement nécessiter l'entrée d'un mot de passe. Celui-ci est demandé automatiquement. Voir section 4.3.11.2.

L'exemple suivant montre comment modifier la valeur de l'item 1 du menu Consigne.

ITEM	INFORMATIONS	TEMPERATURES	PRESSIONS	CONSIGNE	ENTRES	SORTIES	CONFIGURATION	ALARIMES	HISTALARIMES	TOTALISATIONS
									Nombre d'alarmes actués/rémunements**	CODE historique alme 1**
1	Attitude par défaut	Temperature ente eau échangeur	Pressure de refulement circuit A	Consigne froid 1	Contact 1: marche/ arré/ chaudi/froid	État comptesse circuit A	SOUS-MENU: Configuration Utilisateur [USER]	Alarme activé code 1**	Code historique alme 2**	SOUS-MENU: Totalisations 1
2	Etat occupé/nocque rétroidisseur*	Température extérieure	Pressure d'aspiration circuit A	Consigne froid 1*	Contact 2: marche/ arré/ chaudi/froid	État ventilateur bi-vitssée circuit A	SOUS-MENU: Configuration Usine [FACITORY]	Alarme activé code 2**	Code historique alme 3**	SOUS-MENU: Totalisations 2
3	Détaient démarriage	Température saturée de refulement circuit A	Pressure d'aspiration circuit B*	Consigne froid 2*	Contact 4: selection limitation de puissance/consigne	État ventilateur bi-vitssée circuit B*	-	-	Alarme activé code 3**	Code historique alme 4**
4	Selection Chaud/Froid*	Température saturée d'aspiration circuit A	-	Consigne froid 3*	Contact 5: selection de consigne*	État ventilateur mono-vitssée circuit A & B*	-	-	Alarme activé code 4**	Code historique alme 5**
5	Etaient Chaud/Froid*	Temp. saturée d'aspiration circuit B*	-	Seuil de basculment auto mode chaudi*	Contact 6: selection de consigne*	État pompe à eau 1*	-	-	Alarme activé code 5**	Code historique alme 6**
6	Capacité de l'unité en %	Temp. saturée d'aspiration circuit B*	-	Seuil de basculment auto mode froid*	Etaule de sécurité	État pompe à eau 2*	-	-	-	Code historique alme 7**
7	Capacité circuit A en %*	Temperature dégivrage circuit A*	-	Consigne limitation de puissance 1*	Eta contact marche pompe à eau*	-	-	-	-	Code historique alme 8**
8	Capacité circuit B en %*	Temperature dégivrage circuit B*	-	Consigne limitation de puissance 2*	Contact défaut comprésur circuit A*	-	-	-	-	Code historique alme 9**
9	Pulsance étagées électriques en %*	Temperature eau système*	-	Consigne limitation de puissance 3*	Contact défaut comprésur circuit B*	-	-	-	-	Code historique alme 10**
10	Limitation de puissance en cours en %	-	-	Rampé*	-	-	-	-	-	-
11	Limitation de puissance unité suiveuse en %*	-	-	Mode froid - Seuil pour décalage nu*	-	Vitesse ventilateur A en %*	-	-	-	-
12	Selection Consigne en mode local*	-	-	Mode froid - Seuil pour décalage max*	-	Vitesse ventilateur B en %*	-	-	-	-
13	Etaient occipiténoccupé consigne*	-	-	Mode froid - Valeur de décalage max*	-	Vitesse ventilateur circuit A*	-	-	-	-
14	Point de consigne actif	-	-	Mode chaudi - Seuil pour décalage nu*	-	Vitesse ventilateur circuit B*	-	-	-	-
15	Point de contrôle	-	-	Mode chaudi - Seuil pour décalage max*	-	-	-	-	-	-
16	Temperature eau régulée	-	-	Mode chaudi - Valeur de décalage max*	-	Test interface utilisateur	-	-	-	-

ITEM N°	FORMAT	DESCRIPTION
0	HoLidAy X Sous-menu	Cet item permet de returner au menu configuration.
1	0 à 12	Mois de début de la période fériée0 = période hors service1 = Janvier, 2 = Février, etc
	0 à 31	Jour de début de la période fériée0 = période hors service
3	0 à 99 jours	Durée du congé, en jours

Note

Programmation type pour congés:

• Un congé d'une journée, le 20 0, durée = 1
• Un congé de deux jours, le 25 5, durée = 2

4.3.11.8 - Description du sous-menu diffusion

Le régulateur dispose d'un menu configuration Diffusion que l'on peut utiliser pour configurer l'unité afin qu'elle soit l'élément CCN du réseau, responsable de la transmission à tous les éléments du système de l'heure, de la température extérieure, et des indicateurs de congés.

Ce menu permet également de fixer les dates de début et de fin de l'heure d'été. Il ne doit y avoir qu'un seul élément diffuseur sur un réseau CCN. Le menu Diffusion ne doit donc pas être configuré si un autre élément du système joue le rôle de diffuseur.

Attention

Si la machine fonctionne en mode autonome (non connectée au réseau CCN), ce menu doit être paramétré si la fonction "jours fériés" est activée ou pour un basculement automatique en heures d'été ou d'hiver.

ITEM N°	FORMAT	DESCRIPTION
0	broAdCAST MEnu	Cet item permet de returner au menu principal.
1	YES/no	Déterminé si l'unité acquitte les diffusions quand elle est connectée à un réseau CCN. Il ne doit y avoir qu'un seul acquitter sur un réseau CCN. Attention: Si l'unité fonctionne en mode autonome, (non connectée au CCN), cet item doit être validé à "Yes" si la fonction "jours féériés" est utilisée (voir section 4.3.11.6) ou si vous poulez configurer la fonction d'heure d'éité.
2	YES/no	Cet item permet de rendre la fonction Diffusion effective ou inéffective. Lorsqu'elle est réglée sur Yes, le régulateur fait une diffusion périodique sur le réseau CCN. Lorsqu'elle est fixée sur No, le régulateur n'est pas le diffuseur, et il n'est pas utile de configurer un autreChoix dans ce tableau. Il ne doit y avoir qu'un seul diffuseur sur un réseau CCN et cet item ne doit pas être configuré si un autre élément du système joue le role de diffuseur. Attention: Si l'unité fonctionne en mode autonome, (non connectée au CCN), le Choix doit être fixé sur Yes si la fonction "Jours féériés" est utilisée (voir section 4.3.11.6) ou si vous poulez configurer la fonction d'heure d'éité.
3	nnn 0 à 239	Numéro de bus Diffuseur de Température extérieure: C'est le nombre du bus du système auquel le capteur de température de l'air extérieur est connecté. Utilisé en mode CCN uniquement.
4	nnn 0 à 239	Numéro d'élement Diffuseur de Température extérieure: C'est le nombre de l'élement du système auquel la sonde de température de l'air extérieur est connecté. Utilisé en mode CCN uniquement.
5	nn 1 à 12	Mois de début de l'heure d'éité. Dans ce mode, vous entrez le mois de début de l'heure d'éité.
6	nn 1 à 31	Jour de début de l'heure d'éité. Dans ce mode, vous entrez le jour de début de l'heure d'éité.
7	n₁n₂n₃n₄ 00:00 à 24:00	Permet d'entrez les heures et les minutes de passage à l'heure d'éité. Dans ce mode, vous entrez l'heure de passage à l'heure d'éité. n₁n₂: heures (00 à 24): Un fais que la touche Entrée est maintainue appuyée, les deux premiers caractères clignotent afin de permettre le réglage des heures. n₃n₄minutes (00 à 59): La seconde fois que la touche Entrée est maintainue appuyée, les deux derniers chiffres clignotent afin de permettre le réglage des minutes.
8	nnnn 1 à 1440 minutes	Minutes à ajouter à l'heure d'éité: le nombre de minutes à ajouter lors du passage à l'heure d'éité.
9	nn 1 à 12	Mois de fin de l'heure d'éité. Dans ce mode, vous entrez le mois de fin de l'heure d'éité.
10	nn 1 à 31	Jour de fin de l'heure d'éité. Dans ce mode, vous entrez le jour de fin de l'heure d'éité.
11	n₁n₂n₃n₄ 00:00 à 24:00	Permet d'entrez les heures et les minutes de passage à l'heure d'hiver. Dans ce mode, vous entrez l'heure de passage à l'heure d'hiver. n₁n₂: heures (00 à 24): Un fais que la touche Entrée est maintainue appuyée, les deux premiers caractères clignotent afin de permettre le réglage des heures. n₃n₄minutes (00 à 59): La seconde fois que la touche Entrée est maintainue appuyée, les deux derniers chiffres clignotent afin de permettre le réglagedes minutes.
12	nnnn 1 à 1440 minutes	Minutes à soustraire à l'heure d'éité: le nombre de minutes à retirer lors du passage à l'heure d'hiver.

Le programme est en mode inoccupé à moins qu'une période horsaire soit active. Si deux périodes coincident ou sont actives le même jour, le mode occupé prend la priorité sur la période inoccupée.

Chacune des 8 périodes peut être affichée et modifiée à l'aide d'un sous-menu. Le tableau ci-dessous montre comment procéder à la configuration d'une période. La méthode est la même pour le programme horsaire n^0 1 et 2.

SOUS-MENUS CONFIGURATION PÉRIODE HORAIRE (X = 1 Å 8)

ITEM	FORMAT	DESCRIPTION
0	Period X Menu	Indique la période (X) que vous allez configurer. Cet item permet de returner au menu principal.
1	n1n2n3n400:00 à 24:00	Période occupee - heures de début*. Permet d'entrer l'houre à laquelle la période occupée débute.
2	n1n2n3n400:00 à 24:00	Période occupee - heures de fin*. Permet d'entrer l'houre à laquelle la période occupée se terminé.
3	Mo-0 ou Mo-1	1 = La période est effective Lundi. 0 = la période n'est pas effective Lundi.
4	tu-0 ou tu-1	1 = La période est effective Mardi. 0 = la période n'est pas effective Mardi.
5	UE-0 ou UE-1	1 = La période est effective Mercredi. 0 = la période n'est pas effective Mercredi.
6	tH-0 ou tH-1	1 = La période est effective Jeudi. 0 = la période n'est pas effective Jeudi.
7	Fr-0 ou Fr-1	1 = La période est effective Vendredi. 0 = la période n'est pas effective Vendredi.
8	SA-0 ou SA-1	1 = La période est effective Samedi. 0 = la période n'est pas effective Samedi.
9	Su-0 ou Su-1	1 = La période est effective Dimanche. 0 = la période n'est pas effective Dimanche.
10	Ho-0 ou Ho-1	1 = La période est effective lors des jours féériés. 0 = la période n'est pas effective les jours féériés.

• n₁n₂ : heures (00 à 24). La première fois que la touche Entrée est appuyée, les deux premiers chiffres clignotent sur l'afficheur à 4 digits, afin que l'on puisse régler l'heure. n_3n_4 : minutes (00 à 59). La seconde fois que la touche Entrée est appuyée, le clignement des deux derniers chiffres averti que les minutes sont prêtes à être régées.

Programme horaire type :

Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche Congés Occupé Inoccupé

4.3.11.7 - Description des sous-menus de configuration des jours féériés

Cette fonction est utilisée pour définir 16 périodes de jours fériés. Chaque période est définie à l'aide de 3 paramètres : le mois, le jour de début et la durée de la période fériée. Lors de ces congés, le régulateur est en mode occupé ou inoccupé, selon les périodes validées pour les jours fériés (voir section 4.3.11.6).

Chacune de ces périodes de jours fériés peut être affichée et modifiée à l'aide d'un sous-menu.

Attention

La fonction Diffusion doit être activée pour que la fonction jours fériés soit opérationnelle, même si la machine fonctionne en mode autonome (non connectée au réseau CCN).

Voir section 4.3.11.8.

	Débute à	termine à	active le(s)
P1: période 1,	0h00,	3h00,	lundi
P2: période 2,	7h00,	18h00,	lundi & mardi
P3: période 3,	7h00,	21h00,	mercredi
P4: période 4,	7h00,	17h00,	jeudi & vendredi
P5: période 5,	7h00,	12h00,	samedi
P6: période 6,	20h00,	21h00,	jours fériés
P7: période 7,	non utilisé dans cet exemple
P8: période 8,	non utilisé dans cet exemple

4.3.5 - Description du menu INFORMATIONS

ITEM	FORMAT	UNITS
0
	±nn.n	°C
	LOFF	-
	L-On	-
	L-Sc	-
	CCn	-
	rEM	-
	MAST	-
	OFF	-
	rEADY	-
	dELAY	-
	STOPPING	-
	running	-
	triPout	-
	OvErrID	-
	dEFrost	-
	OccUPPIEd	-
	UNOCUPPIEd	-
	COOL	-
	HEAT	-
	StAndbY	-
	Both	-
	ALArM	-
	ALErt	-
	MAStEr	-
	SLAVE	-
1 [1]	nn	-
2 [2]	occu	-
	unoc	-
	Forc	-
3	nn.n	minutes
	SLAVE	-
4 [2]	HEAt	-
	COOL	-
	Auto	-
5 [2]	HEAt	-
	COOL	-
	SbY	-
	both	-
	Forc	-
6	nnn	%
7	nnn	%
8 [2]	nnn	%
9[2]	nnn	%
10	nnn	%
11 [2]	nnn	%
12 [2]	SP-1	-
	SP-2	-
	SP-3	-
	AUTO	-

MENU INFORMATIONS (3) (SUITE)

ITEM FORMAT	UNITES	DESCRIPTION
13 [2]occunocForc	-	Mode occupation point de consigne. Affiché si la carte "CCN/clock" est installée.Occupé: le point de consigne 1 est actifInoccupé: le point de consigne 2 est actifLa valeur est affichée tour à tour avec «Force» lorsque l'unité est en mode CCN et si cette variable est forçée par CCN.
14 ±nn.n	°C	Point de consigne actif. Il s'agit du point de consigne froid/chaud en cours: points de consigne froid/chaud 1,2 ou 3.
15 ±nn.nForc	°C	Point de contrôle. C'est le point de consigne utilisé par le contrôle pour le maintainen de la température d'entrée ou de sortie d'eau (suivant configuration).Point de contrôle = point de consigne actif + décalage. Voir section 5.6. La valeur est affichée alternatively avec «Force» lorsque l'unité est en mode CCN et si cette variable est forçée par CCN
16 ±nn.n	°C	Température de l'eau contrélée. Température de l'eau que l'unité essaire de maintainir au point de contrôle.

1 Cet item est masqué lorsqu'il est nui. 2 Cet item est affiché seulement dans certaines configurations. 3 L'accès à ce menu ne se fait qu'en lecture sauf pour l'item 10 qui peut être forcé lorsque l'unité est en mode d'exploitation Local.

DESCRIPTION DES MODES DE FONCTIONNEMENT (ITEM 1 DU MENU INFORMATIONS)

N° MODE	NOM	DESCRIPTION
1	Délai au démarrage actif	Le délai au démarrage est actif après toute mise en marche de l'unité. Si le délai n'est pas écoulé, le mode est actif. Le délai est configuré dans le menu Configuration Utilisateur 1.
2	2bme point de consigne froid/chaud actif	Le deuxieme point de consigne froid/chaud est actif. Voir section 5.6.1.
3	3bme point de consigne chaud actif	Le troisieme point de consigne chaud est actif. Voir section 5.6.1.
4	Décalage consigne actif	Avec ce mode, l'unité utilise la fonction décalage pour ajuster la consigne de température de sortie ou d'entrée d'eau. Voir section 5.6.
5	Bascule auto chaud/froid active	Lorsque l'unité est en mode auto, le basculumment chaud/froid est fait automatiquement en fonction de la température extérieure. Voir section 5.2.
6	Limitation de puissance active	Avec ce mode, la puissance à laquelle l'unité est autorisée à fonctionner, est limitée. Voir section 5.7
7	Rampe de montée en puissance active	La rampe de montée en puissance est active. Dans ce mode, le taux (en °C/min) de baisse ou de hausse (mode chaud) de la température d'eau contrôle est limitée à une valeur prétable infin d'évitter toute surcharge des compresseurs. La fonction de rampe doit être configurée (voir menu Configuration Utilisateur 1). Les valeurs des rampes peuvent être modifiées (Voir menu Consigne)
8	Réchauffeur d'échangeur à eau ou de réchauffeur batterie à air actif	Le réchauffeur de l'échangeur à eau ou de batterie à air est actif. Voir section 5.5.
9	Inversion de pompé evaporateur en cours	Deux pompes à eau de l'évaporateur sont installées sur l'unité et une inversion entre pompes est en cours. Voir section 5.2.
10	Démarrage périodique de la pompé evaporateur	L'unité est arrêtée et sa pompé est mise en marche chaque jour à 14 heures pendant deux secondes. Cette fonction doit être configurée dans le menu Configuration Utilisateur 1. Voir section 5.3 et 4.3.11.3.
11	Mode de condensation nuit	Le mode nuit est actif. Les ventilateurs toumt en vitesse lente (si les conditions d'exploitation le permettent), et la puissance de l'unité peut être limitée. Voir section 5.8 et 4.3.11.3.
12, 13	Protection basse température d'aspiration	12 = circuit A et 13 = circuit B. L'unité est en mode froid. La protection circuit en basse température d'aspiration à l'évaporateur est active. Dans ce mode, la puissance du circuit n'est pas autorisée à monter, et le circuit peut être eventuellement délésté.
14, 15	Protection haute pression	14 = circuit A et 15 = circuit B. L'unité est en mode froid ou chaud. Le circuit est en mode de protection haute pression car le seuil de protection HP est dépassé. Le circuit a été délésté et sa puissance n'est pas autorisée à augmenter.
16, 17	Dégivrage	16 = circuit A et 17 = circuit B. L'unité est en mode chaudi et la série de dégivrage est active sur le circuit considéré.
18	Protection basse température d'entrée d'eau en mode chaudi	L'unité est en mode chaudi et le démarrage des compresseurs n'est pas autorisé parce que la température d'entrée d'eau est inférieure à 10°C.
19, 20	Protection gaz chaudi en mode chaudi	19 = circuit A et 20 = circuit B. L'unité est en mode chaudi et la protection gaz chaudi au refoulement est active. Dans ce mode, la puissance du circuit n'est pas autorisée à augmenter et le circuit peut être eventuellement être délésté ou passer en mode dégivrage.
21, 22	Protection basse température d'aspiration en mode chaudi	21 = circuit A et 22 = circuit B. L'unité est en mode chaudi et la protection basse température d'aspiration est active. Dans ce mode, la puissance du circuit n'est pas autorisée à augmenter et le circuit peut être eventuellement être délésté ou passer en mode dégivrage.
23	Chaudière active	L'unité contrôle une chaudière et calle ci est en fonctionnement. Voir section 5.13
24	Etages électriques actifs	L'unité contrôle des étages électriques additionnels et ceux ci sont en fonctionnement. Voir section 5.12
25	Unité en contrôle SM	L'unité est sous contrôle d'un System Manager (FSM, CSM III, ou HSM)
26	Liaison maître/esclave active	L'unité est connectée à une deuxième unité par une liaison maître/esclave et le mode maître/esclave est actif.
27	Protection basse température extérieure	L'unité est en mode chaudi et le démarrage des compresseurs n'est pas autorisé car la température d'air extérieure est inférieure à la valeur configurée dans l'article 12 du menu de configuration Utilisateur 1. Voir section correspondante

4.3.11.4 - Description du sous-menu de configuration utilisateur 2

SOUS-MENU CONFIGURATION UTILISATEUR 1 [2]

ITEM	FORMAT	UNITS	DEFAULT	DESCRIPTION
0	USER 2 Menu			La sélection de cet item permet de returner au menu préçédent.
1	YES/no	-	no	Démarrage rapide périodique de/des pompes(s) à eau. Yes = la pompé démarre périodiquement lorsque la machine est arrêtée manuelle No = Le démarrage périodique n'est pas validé. Lorsque l'unité est arrêtée manuelle (pendant l'hiver par exemple), la pompé est mise en marche tous les jours à 14 heures pendant 2 secondes. S'il y a deux pompes, la pompé n°1 est démarrée les jours impaires et la pompé n°2, les jours pairs.
2	n₁n₂n₃n₄ 00:00 à 23:59	-	00:00	Mode de régulation nuit - heures de début*. Permet d'entrez l'heure à laquelle début le mode de régulation nuit. Pendant cette période, le ventilateur fonctionne à vitesse réduite (afin de réduire le bruit du ventilateur) si les conditions de fonctionnement le permettent, et la puissance de l'unité est limitée à la valeur maximale autorisée en mode nuit.
3[1]	n₁n₂n₃n₄ 00:00 à 23:59	-	00:00	Mode de régulation nuit - heures de fin*. Permet d'entrez l'heure à laquelle le mode contrôle de nuit s'arrête.
4	«YES/no»	-	no	Limitation de puissance en mode nuit. Cet item permet d'autoriser la limitation de puissance en mode nuit. Dans ce cas, si les ventilateurs de l'unité ne peuvent être maintainens en petite vitesse à cause des conditions de fonctionnement, la puissance de la machine est diminuée pour éviter le passage de la ventilation en grande vitesse.
5	0 à 100	%	0	Limitation de puissance en mode nuit. La puissance machine ne sera jamais delestée en dessous de cette puissance en mode nuit.
6	0/1/2	-	0	Sélection des relais d'alarme. 0 = alarmes/alertes. une sortie alarmes/alertes par circuit 1 = alarmes seulement. une sortie alarme par circuit 2 = mode mixte. un reliais pour les alarmes et un reliais pour les alertes. unités bi-circuits seulement.
7	0 ou 65 à 99	-	0	Numéro d'horloge du programme horaire n°1 (programme horaire de marche/arrêt machine, voir section 4.3.11.6). 0 = programme horaire en mode de fonctionnement local. 65 à 99 = programme horaire en mode de fonctionnement CCN.
8	0 ou 65 à 99	-	0	Numéro d'horloge du programme horaire n°2 (programme horaire de selection de consigne, voir section 4.3.11.6). 0 = programme horaire en mode de fonctionnement local. 65 à 99 = programme horaire en mode de fonctionnement CCN.
9	1 à 239	-	1	Adresse de l'élément sur le réseau CCN. Deux éléments sur le réseau ne peuvent avoir le même numéro d'élément et de bus.
10	0 à 239	-	0	Numéro de bus sur le réseau CCN. Deux éléments sur le réseau ne peuvent avoir le même numéro d'élement et de bus.
11	«YES/no»	-	no	Mot de passer pour toutes les Configurations Cilent. Yes = mot de passer nécessaire pour toutes les Configurations utilisateur (Date, Horaire, Diffusion) No = mot de passer nécessaire seulement pour le menu utilisateur Lorsque cet item est validé, le Mot de Passe Utilisateur est requis pour toutes les configurations accessibles au Cilent.
12	nn.n	-	-	Numéro de version de logiciel. Cet item donne le nombre de la version du logiciel utilisé par ce régulateur. Il est accessible en lecture单独ement.

• n1n2 Heures (00 à 23). La première fois que la touche Entrée est maintenue appuyée, les deux premiers chiffres clignotent sur l'afficheur à 4 digits, afin que l'on puisse régler l'heure. n3n4 Minutes (00 à 59). La seconde fois que la touche Entrée est maintenue appuyée, les deux derniers chiffres clignotent sur l'afficheur à 4 digits afin que l'on puisse régler les minutes.

4.3.11.5 - Description du sous-menu de configuration date et heure

SOUS-MENU CONFIGURATION DATE ET HEURE

ITEM	FORMAT	DESCRIPTION
	dATE MEnu	La sélection de cet item permet de returner au menu précesspond.
1	n1n2n3n400:00 à 23:59	Réglage de l'heure courante.n1n2: heures (00 à 23). La première fois que la touche Entrée est appuyée, les deux premiers chiffres clignotent sur l'afficheur à 4 digits, afin que l'on puisse régler l'hourne.n3n4: minutes (00 à 59). La seconde fois que la touche entrée est appuyée, le clignotement des deux derniers chiffres indique que les minutes sont prêtes à être régées.
2	«Mon»«tUe»«uEd»«tHu»«Fri»«SAT»«Sun»	Réglage du jour de la semaine courant.LundiMardiMercrediJeudiVendrediSamediDimanche
3	n1n2n3n401:01 à 31:12	Réglage du jour et du mois courants.n1n2: jour (01 à 31). La première fois que la touche Entrée est appuyée, les deux premiers chiffres clignotent sur l'afficheur à 4 digits, afin que l'on puisse régler le jour.n3n4: mois (01 à 12). La seconde fois que la touche entrée est appuyée, le clignotement des deux derniers chiffres indique que le mois est prêt à être régé.
4	nnnn	Réglage de l'année en cours.

4.3.11.6 - Description des sous-menus de programmes horaires

La régulation dispose de deux programmes horaires : hora 1 et hora 2 qui peuvent être activés.

Le premier programme (horaire ^1 ) permet de faire passer automatiquement l'unité d'un mode occupé à un mode inoccupé : la machine est démarrée lors des périodes occupées.

Le second programme horaire (horaire ^2 ) permet de faire passer automatiquement (lorsque le mode auto est sÉlectionnÉ) le point de consigne actif, d'une consigne occupée à une consigne inoccupée. Le point de consigne froid ou chaud ^1 est activé lors des périodes occupées. Le point de consigne froid ou chaud ^2 est activé lors des périodes inoccupées. Le point de consigne chaud ^3 est activé lors des périodes de congés. Voir section 5.6.1 les informations complémentaires sur l'activation des points de consignes.

Chaque programme horsaire est constitué de 8 périodes pouvant être configurées par l'utilisateur. Chacune de ces périodes peut être validée comme étant active ou non, pour chaque jour de la semaine ainsi que pour les périodes de jours fériés (voir la section 4.3.11.7 sur les jours fériés). La journée commence à 00:00 heures et se termine à 24:00 heures.

SOUS-MENU CONFIGURATION UTILISATEUR 1 [2]

ITEM	FORMAT	UNITS	DEFAULT	DESCRIPTION
0	USER 1 MMenu	-	-	La sélection de cet item permet de returner au menu précessent
2 [1]	YES/no	-	no	Sélection ramppe de charge. Pour les machines ayant plus d'un compresseur uniquement. Yes = rampe validée No = rampe inélective Cette configuration permet d'activer la rampe pour le mode chaudi ou froid (selon configuration): taux maximum (en °C/min) de vitesse de baisse ou de montée de la température de sortie ou d'entrée d'eau contrôlée à l'échangeur (selon la configuration). La valeur d'ajustement de la rampe peut être configurée dans le menu consigne.
3	1 à 15	min	1	Décal à demarrage. Cette valeur est réinitialisée après la mise sous tension ou lorsque l'unité est mise en marche par commande locale, à distance ou CCN. Aucun comprésse ne sera démarré avant que ce décal soit écoué. Cependant, la commande de pompé evaporateur sera activée immidiatement. Le contrôle de la boucle de sécurité ne sera effectué qu'une fois ce décal écoué.
4	0/1/2/3/4	-	0	Sélection de séquence de pompé. 0 = pas de pompé 1 = une seule pompé 2 = deux pompes avec basculment automatique 3 = sélection manuelle pompé n°1 4 = sélection manuelle pompé n°2 Si la séquence automatique est sélectionnée, le basculment entre les pompes se fait lorsque le décal de basculment est écoué. Si la sélection est manuelle, la pompé sélectionnée est utilisée en priorité. Le basculment a lieu en cas de défaillation d'une des pompes.
5 [1]	24 à 3000	heures	48	Décal d'inversion de pompé. Affiché si la séquence pompé automatique est sélectionnée. Ce paramètre est utilisé pour une inversion automatique des pompes: le régulator tente de limiter la différence de temps de fonctionnement entre pompes, à la valeur du décal d'inversion. L'inversion a lieu lorsque la différence de temps de fonctionnement devient supérieure au décal d'inversion.
6 [1]	«YES/no»	-	no	Arrêt de la pompé en mode attente Afficher si la machine contrôlée une pompé à eau. Si ce paramètre est validé, la pompé sera mise à l'arrêt lorsque le mode attente est actif (en bascule chaudi / froid automatique). Elle redémarre automatiquement en mode chaudi ou froid.
7 [1]	0/1	-	0	Sélection contact 3 sur les unités mono-circuit 0 = le contact est utilisé pour le contrôle de commande de limitation de puissance 1 = le contact est utilisé pour le contrôle du double point de consigne Déterminé si le contact 3 est utilisé pour la limitation de puissance à distance ou pour le contrôle du double point de consigne. Unité mono circuit seulement.
8	0/1/2	-	0	Sélection du type de décalage de point de consigne froid. Voir section 5.6.2. 0 = décalage non sélectionné 1 = décalage basé sur la température extérieure 2 = décalage basé sur la température de retour d'eau
9 [1]	0/1/2	-	0	Sélection du type de décalage de point de consigne chaudi. Voir section 5.6.2. 0 = décalage non sélectionné 1 = décalage basé sur la température extérieure 2 = décalage basé sur la température de retour d'eau
0	«YES/no»	-	no	Sélection du contrôle chaudière. Yes = chaudière contrôlée par la machine No = chaudière non contrôlée
1 [1]	-15 à 0	°C	-10	Seull chaudière. Seuil de température extérieure au dessous duquel la pompé à chaleur est arrêtée et ou seule la chaudière est utilisé pour la production d'eau chaleur. Uniquement pour les pompes à chaleur contrôulant une chaudière additionnelle.
2 [1]	-20 à 0	°C	-15	Seull de fonctionnement en mode chaudi. Seuil de température extérieure en dessous duquel la pompé à chaleur est arrêtée. La machine bascule sur les résistances électriques si elle en est equipédé, uniquement pour les pompes à chaleur.
3 [1]	-5 à 21	°C	5	Seull étages électriques. Seuil de température extérieure maximum d'utilisation des étages électriques. Uniquement pour les pompes à chaleur équipées de l'option étages électriques additionnels.
4 [1]	«YES/no»		no	Etage électriche de secours. Dans cette configuration le dernier étage électricne ne sera activé que en mode secours (en cas de début d'un unité empêchant son fonctionnement en mode pompé à chaleur). Les autres étages électriques fonctionnement normalément. Voir section 5.12.
5 [1]	0 à 60	minutes		Mise en régime des étages électricques. Permet de configurer un décal de mise en régime après le démarrage de la machine durant lequel les étages électricques ne seront pas autorisés à fonctionner.
6 [1]	«YES/no»	-	no	Démarrage rapide des étages électricques en mode dégivage. Lorsque un circuit bascule en mode dégivage, les étages électricques sont autorisés à démarrer immeditatement. Uniquement pour les pompes à chaleur.
[1]	«YES/no»		no	Sélection bascule froid/chaud automatique. Permet d'activer la fonction bascule automatique. Attention, cette fonction impose un fonctionnement particulier des contacts de contrôle 1 et 2 lorsque la machine est commandée à distance (voir section 3.6.3).
	«YES/no»	-	yes	Sélection de l'afflachage étendu Yes = description de menu disponible No = description de menu déactivé. Cet item permet d'activer ou de désactiver l'afflachage défilant des items de menus.

Cet item est masqué lorsqu'il n'est pas utilisé. Accès au menu en lecture/écriture.

4.3.6 - Description du menu TEMPERATURES

MENUTEMPERTARURES[2]

ITEM	FORMAT	UNITS	DESCRIPTION
	±nn.n	°C	Température d'entrée d'eau à l'échangeur
	±nn.n	°C	Température de sortie d'eau à l'échangeur
2	±nn.n	°C	Température extérieure
3	±nn.n	°C	Température saturée de refoulement, circuit A
4	±nn.n	°C	Température saturée d'aspiration, circuit A
5 [1]	±nn.n	°C	Température saturée de refoulement circuit B
6 [1]	±nn.n	°C	Température saturée d'aspiration, circuit B
7 [1]	±nn.n	°C	Température de dégivrage, circuit A
8 [1]	±nn.n	°C	Température de dégivrage, circuit B
9 [1]	±nn.n	°C	Température d'eau système. Utilisée pour le contrôle maître/esclave.

1 Cet item n'est affiché que dans certaines configurations. 2 L'accès à ce menu ne se fait qu'en mode lecture.

4.3.7 - Description du menu pressions

MENUPRESSIONS[2]

Cet item n'est affiché que dans certaines configurations. L'accès à ce menu ne se fait qu'en mode lecture.

4.3.8 - Description du menu consignes

MENUCONSIGNES [2]

ITEM	FORMAT	UNITS	ECHELLE	DESCRIPTION
0	±nn.n	°C	Voir tableau ci-dessous	Cet item permet d'afficher et de modifier le point de Consigne frold 1*
	±nn.n	°C	Voir tableau ci-dessous	Cet item permet d'afficher et de modifier le point de Consigne frold 2*
	nnn	°C	Voir tableau ci-dessous	Cet item permet d'afficher et de modifier le point de consigne chaud 1*. Affiché pour les pompes à chaleur seulement.
3[1]	nnn	°C	Voir tableau ci-dessous	Cet item permit d'afficher et de modifier le point de consigne chaud 2*. Affiché pour les pompes à chaleur seulement.
4[1]	n.n	°C	Voir tableau ci-dessous	Cet item permit d'afficher et de modifier le point de consigne chaud 3*. Affiché pour les pompes à chaleur seulement.
5 [1]	+/-nn.n	°C	3.8 à 50	Seuil de bascule de automatique en mode frold. Cet item permitted d'afficher et de modifier le seuil de température extérieure auquel l'unité bascule automatique en mode froid. Voir section 5.2. Affiché uniquement lorsque la fonction bascule froid/chaud auto est validée.
6[1]	+/-nn.n	°C	0 à 46	Seuil de bascule de automatique en mode chaud. Cet item permitted d'afficher et de modifier le seuil de température extérieure auquel l'unité bascule automatique en mode chaud. Affiché uniquement lorsque la fonction bascule froid/chaud auto est validée et si la machine est une pompe à chaleur. Le seuil chaud doit être 3,8°C inférieur au seuil froid sans quoi la nouvelle consigne sera rejetée.
7	ninn	%	0 à 100	Point de consigne de limitation de puissance 1. Limitation par contact sec. Cet item est utilisé pour définir la puissance maximaile que l'unité est autorisée àmettre en fonction lorsque le ou les contacts de limitation de puissance activent la limitation 1. La gestion des contacts dépend du type d'unité et de la configuration. Voir section 3.6.4 et 3.6.5.
8[1]	ninn	%	0 à 100	Point de consigne de limitation de puissance 2. Limitation par contact sec. Cet item est utilisé pour définir la puissance maximaile que l'unité est autorisée àmettre en fonction lorsque les contacts de limitation de puissance activent la limitation 2. La gestion des contacts dépend du type d'unité et de la configuration. Affiché et utilisé pour les unités bi-circuits seulement. Voir section 3.6.5 la description de la gestion des contacts.
**1	ninn	%	0 à 100	Point de consigne de limitation de puissance 3. Limitation par contact sec. Cet item est utilisé pour définir la puissance maximaile que l'unité est autorisée àmettre en fonction lorsque les contacts de limitation de puissance activent la limitation 2. Affiché et utilisé pour les unités bi-circuits seulement. Voir section 3.6.5 la description de la gestion des contacts.
10 [1]	±nn.n	°C/min	0.1 à 1.1	Valeur de la rampe froid ou chaud. Ce paramètre est seulement accessible si la fonction rampe est validée dans le menu Configuration Utilisateur 1. Cet item fait réference aux taux maximum de balsse en mode froid ou de hausse en mode chaud, de température en °C dans l'échangeur à eau. Lorsque la montée en puissance de l'unité est effectivement limitée par la rampe, le mode 7 est actif.
11 [1]	±nn.n	°C	Voir tableau ci-dessous	Seuil pour décalage nul en mode frold**
12 [1]	±nn.n	°C	Voir tableau ci-dessous	Seuil pour décalage maximum en mode frold**
13 [1]	±nn.n	°C	Voir tableau ci-dessous	Valeur du décalage maximum en mode frold.**
14 [1]	±nn.n	°C	Voir tableau ci-dessous	Seuil pour décalage nul en mode chaud**
15[1]	±nn.n	°C	Voir tableau ci-dessous	Seuil pour décalage maximum en mode chaud**
16[1]	±nn.n	°C	-16 à 16	Valeur du décalage maximum en mode chaud.**

1 Cet item n'est affiché que dans certaines configurations. 2 Tous les paramètres contenus dans ce tableau peuvent être modifiés. Ces points de consigne peuvent être utilisés pour le contrôle de la température de l'eau de sortie ou d'entrée évaporateur. L'unité contrôle, par défaut, la température de retour d'eau à l'évaporateur. Le contrôle de la température de départ d'eau à l'évaporateur nécessite une modification de paramètres dans le menu Configuration Service. * Ces paramètres ne sont accessibles que lorsque le décalage basé sur la température extérieure ou le delta T a été validé dans le menu Configuration Utilisateur 1. Voir section 4.3.11.3 et 5.6.2.

CONTROLE SUR LA TEMPERATURE DE SORTIE DE L'CHANGEUR

CONSIGNE en °C	R22/R407c
Minimum froid
Eau	5,0
Medium brine	0,0
Brine	-10,0
Maximum froid	20,0
Consigne froid par défaut	6,0
Minimum chaud	20,6
Maximum chaud	56,1
Consigne chaud par défaut	48,0

CONTROLE SUR LA TEMPERATURE D'ENTREE DE L'CHANGEUR

CONSIGNE en °C	R22/R407c
Minimum froid
Eau	10,0
Medium brine	6,1
Brine	-3,9
Maximum froid	26,1
Consigne froid par défaut	12,0
Minimum chaud	14,4
Maximum chaud	50,0
Consigne chaud par défaut	42,0

4.3.9 - Description du menu ENTRÉES

ITEM	FORMAT	UNITS	DESCRIPTION
0	oEN/CLoS	-	Etat du contact à distance 1.Lorsque la fonction bascule froid/chaud auto est n'est pas validée (Configuration Utilisateur 1) ce contact est utilisé pourmettre en marche et arrêté l'unité. Lorsque la fonction bascule froid/chaud auto est validée ce contactest multiplexé avec le contact 2 afin de permettre à la fois la mise en arrêt ou marche de l'unité et la sélection du mode defonctionnement chaud/froid/auto. Ce contact n'est pris en compte que lorsque l'unité est sous contrôle d'exploitation àdistance (rEM). Voir section 3.6 la description des connexons de ce contact.
1 [1]	oEN/CLoS	-	Etat du contact à distance 2.Lorsque la fonction bascule froid/chaud auto est n'est pas validée (Configuration Utilisateur 1) ce contact est utilisé pour la sélection du mode de fonctionnement chaud ou froid. Lorsque la fonction bascule froid/chaud auto est validée ce contactest multiplexé avec le contact 1 afin de permitted à la fois la mise en arrêt/marche de l'unité et la sélection du mode defonctionnement chaud/froid/auto. Ce contact n'est pris en compte que lorsque l'unité est sous contrôle d'exploitation àdistance (rEM). Voir section 3.6 la description des connexons de ce contact.
2	oEN/CLoS	-	Etat du contact à distance 3.Le fonctionnement de ce contact dépend du type d'unité.Unité simple circuit: ce contact peut être utilisée soit, pour limiter la puissance de l'unité, soit, pour sélectionner un pointde consigne, selon la Configuration Utilisateur. Ce contact, lorsqu'il est utilisé pour la sélection d'un point de consigne n'estactif que lorsque l'unité est en type d'exploitation à distance. Par contre, lorsqu'il est utilisé pour limiter la puissance del'unité, ce contact est actif dans tous les types d'exploitation.Contact ouvert: la puissance de l'unité n'est pas limitée ou l'unité régule en fonction du point de consigne 1.Contact fermé: la puissance de l'unité est limitée à la consigne de limitation 1 ou l'unité régule en fonction du point de consigne 2.Voir section 4.3.11.3, la configuration du contact 3 - section 5.6.1, la description de la sélection du point de consignee,section 5.7, la description de la fonction limitation de puissance et section 3.6, la description de la connexion du contact 3pour les unités mono-circuit.Unité à double circuit: ce contact est multiplexé avec le contact 4 afin de permettre la sélection d'une limitation depuissance. Ce contact est actif dans tous les types d'exploitation. Voir section 3.6.5 la description de ce contact et section5.7 la description de la fonction limitation de puissance.
3	oEN/CLoS	-	Etat du contact à distance 4.Ce contact n'est utilisé que pour les unités à double circuit: ce contact est multiplexé avec le contact 3 afin de permettre la sélection d'une limitation de puissance. Ce contact est actif dans tous les types d'exploitation.Voir section 3.6.5 la description de ce contact et section 5.7 la description de la fonction limitation de puissance.
4 [1]	oEN/CLoS	-	Etat du contact à distance 5.Ce contact n'est utilisé que pour les unités à double circuit: ce contact est multiplexé avec le contact 6 afin de permettre la sélection d'un point de consigne. Ce contact n'est actif que lorsque l'unité est en type d'exploitation à distance. Voir section3.6.6 la description de ce contact et section 5.6.1 la description de la fonction sélection de point de consigne.
5 [1]	oEN/CLoS	-	Etat du contact à distance 6.Ce contact n'est utilisé que pour les unités à double circuit: ce contact est multiplexé avec le contact 5 afin de permettre la sélection d'un point de consigne. Ce contact n'est actif que lorsque l'unité est en type d'exploitation à distance. Voir section3.6.6 la description de ce contact et section 5.6.1 la description de la fonction sélection de point de consigne.
6 [1]	oEN/CLoS	-	État boucle sécurité. L'ouverture de contact entraine l'arrêt de l'unité ou empêche son démarrage et générale une alarmecce contact est utilisé pour contröler la circulation d'eau. De plus, un dispositif de sécurité client peut être connecté en sérieà ce contact (Voir section 3.6).
7	oEN/CLoS	-	État de fonctionnement de la pompe à eau. Si ce contact s'ouvre alors qu'une pompe d'évaporateur a reçu l'ordre demarshe, cela déclenché une alarme de défaillance pompe.
8 [1]	b1b2b3	-	Contacts de début compresseur, circuit A b1 = défaut A1 b2 = défaut A2 b3 = défaut A3
9 [1]	b1b2b3	-	Contacts de début compresseur, circuit B b1 = défaut B1 b2 = défaut B2 b3 = défaut B3

Cet item n'est affiché que dans certaines configurations. L'accès à ce menu ne se fait qu'en lecture.

LIMITE DES SEUILS DE DÉCALAGE EN MODE FROID OU CHAUD

Seuil pour décalage	nul	maximum
Décalage basé sur la tempête extérieure	-10 à 51 °C	-10 à 51 °C
Décalage basé sur le Delta T	0 à 11.1 °C	0 à 11.1 °C

SOUS-MENU DE CONFIGURATION UTILISATEUR

ITEM	UTILISATEUR 1 [USER1]	UTILISATEUR 2 [USER2]	DATE [dAte]*	PROGRAMME HORAIRE 1 [ScHeduLE 1MEnu]*	PROGRAMME HORAIRE 2 [ScHeduLE 2 MEnu]*	JOURS FERIES [HOLidAy MEnu]*	DIFFUSION [BrodCAST]*
0	Retour au menu préférent	Retour au menu préférent	Retour au menu préférent	Retour au menu préférent	Retour au menu préférent	Retour menu préférent	Retour menu préférent
1	-	Démarriage périodique pompé	Heure*	SOUS-MENU: Période 1 [PERlod 1]	SOUS-MENU: Période 1 [PERlod 1]	SOUS-MENU: Fériés 1 [HOLidAy 1]	Sélection acquiteur diffusion
	Sélection rampe*	Mode nuit - Heure début	Jour de la semaine*	SOUS-MENU: Période 2 [PERlod 2]	SOUS-MENU: Période 2 [PERlod 2]	SOUS-MENU: Fériés 2 [HOLidAy 2]	Activation diffusion
3	Délais au démarrage*	Mode nuit - Heure fin	Jour et mois*	SOUS-MENU: Période 3 [PERlod 3]	SOUS-MENU: Période 3 [PERlod 3]	SOUS-MENU: Fériés 3 [HOLidAy 3]	Bus diffusion température extérieur
4	Sélection pompé à eau	Limitation puissance enAnnee* mode nuit		SOUS-MENU: Période 4 [PERlod 4]	SOUS-MENU: Période 4 [PERlod 4]	SOUS-MENU: Fériés 4 [HOLidAy 4]	Elément diffusion température extérieur
5	Délais de basculément pompé à eau*	Puissance mini en mode nuit		SOUS-MENU: Période 5 [PERlod 5]	SOUS-MENU: Période 5 [PERlod 5]	SOUS-MENU: Fériés 5 [HOLidAy 5]	Mois de début d'heure d'été
6	Arrêt de la pompé en mode attente	Sélection relais alarme		SOUS-MENU: Période 6 [PERlod 6]	SOUS-MENU: Période 6 [PERlod 6]	SOUS-MENU: Fériés 6 [HOLidAy 6]	Jour de début d'heure d'été
7	Sélection contact de contrôle 3*	Numéro horloge 1		SOUS-MENU: Période 7 [PERlod 7]	SOUS-MENU: Période 7 [PERlod 7]	SOUS-MENU: Fériés 7 [HOLidAy 7]	Heure de début d'heure d'été
8	Sélection décalage consigne mode froid	Numéro horloge 2		SOUS-MENU: Période 8 [PERlod 8]	SOUS-MENU: Période 8 [PERlod 8]	SOUS-MENU: Fériés 8 [HOLidAy 8]	Minutes à ajouter
9	Sélection décalage consigne mode chaud*	Numéro élément CCN				SOUS-MENU: Fériés 9 [HOLidAy 9]	Mois de fin d'heure d'été
10	Sélection chaudière	Numéro bus CCN				SOUS-MENU: Fériés 10 [HOLidAy 10]	Jour de fin d'heure d'été
11	Seuil marché chaudière*	Mot de passer toutes configurations utilisateur				SOUS-MENU: Fériés 11 [HOLidAy 11]	Heure de fin d'heure d'été
12	Seuil de fonctionnement en mode chaud*	-				SOUS-MENU: Fériés 12 [HOLidAy 12]	Minutes à retarder
13	Seuil marché étages électriques*	Numéro de version logiciel				SOUS-MENU: Fériés 13 [HOLidAy 13]
14	Sélection étage électricité de secours*	-				SOUS-MENU: Fériés 14 [HOLidAy 14]
15	Mise en régime étages électriques*	-				SOUS-MENU: Fériés 15 [HOLidAy 15]
16	Démarrage rapide étages électriques en dégivrage*					SOUS-MENU: Fériés 16 [HOLidAy 16]
	Sélection bascule chaud/froid automatique
18	Sélection affiche étendu

• Affiché seulement si la configuration le nécessite.

NOTE : Les items entre crochets représentent ce qui est affiché à l'interface utilisateur.

NOTE : Les items entre crochets représentent ce qui est affiché à l'interface utilisateur.

SOUS MENU DE CONFIGURATION DE PERIODE*

Item	PERIOD 1 à 8 [PERiod X MEnu]*
0	Retour au menu précédent
1	Début de la période d'occupation
2	Fin de la période d'occupation
3	Sélection lundi
4	Sélection tardi
5	Sélection mercredi
6	Sélection heute
7	Sélection vendredi
8	Sélection samedi
9	Sélection dimanche
10	Sélection féériés

SOUS MENU DE CONFIGURATION DE JOURS FERIES*

Item	FERIES 1 à 16 [HoLidAy X MEnu]*
0	Retour au menu précédent
1	Mois de début de jours fériés
3	Jour de début de jours fériés
4	Durée des jours fériés

• Affiché seulement si la configuration le nécessite

Le tableau ci-dessous décrit les défauts qui peuvent être affichés lors du test automatique.

DEFAULT TEST	DESCRIPTION
12	Thermistance température extérieure hors plageValeur lue de la température extérieure non validée par l'opérateur
3456	Transducteur basse pression circuit A hors plageTransducteur haute pression circuit A hors plageTransducteur basse pression circuit B hors plageTransducteur haute pression circuit B hors plage
78	Thermistance de dégivrage circuit A hors plageThermistance de dégivrage circuit B hors plage
9	Contrôleur de début d'eau ne s'est pas ouvert
10	Pompe primaire non démarrée ou le contrôleur de début d'eau ne s'est pas fermé
11, 12, 13; 14, 1516, 17, 18, 19, 20	Sonde de température d'entrée d'eau hors plageSonde de température de sortie d'eau hors plage
21	Ecart de température entre les sondes d'entrée et de sortie d'eau trop important
22, 23; 24, 25, 26	Sonde de température de sortie d'eau système hors plage
27	Ecart de température entre les sondes d'entrée et de sortie d'eau système trop important
28	Contrôleur de début d'eau ne s'est pas fermé ou pompe primaire ne s'est pas arrêtée
29	Pompe Secondaire non démarrée ou le contrôleur de début d'eau ne s'est pas fermé
30	Contrôleur de début d'eau ne s'est pas fermé ou pompe secondaire ne s'est pas arrêtée
31	Défaut commande compresseur A1
32	Défaut commande compresseur A2
33	Défaut commande compresseur A3
34	Défaut commande vanne d'inversion 4 voies circuit A
35	Défaut commande compresseur B1
36	Défaut commande compresseur B2
37	Défaut commande compresseur B3
38	Défaut commande vanne d'inversion 4 voies circuit B
39	Test ventilateur A1 en basse vitesse non validé par l'opérateur
40	Test ventilateur A1 en grande vitesse non validé par l'opérateur
41	Test ventilateur B1 en basse vitesse non validé par l'opérateur
42	Test ventilateur B1 en grande vitesse non validé par l'opérateur
43	Test ventilateur A2 non validé par l'opérateur
44	Test ventilateur B2 non validé par l'opérateur
45	Test réchauffeur échangeur à eau et condensat batterie à air circuit A non validé par l'opérateur
46	Test réchauffeur condensat batterie à air circuit B non validé par l'opérateur
47	Test activation chaudière non validé par l'opérateur
48	Test activation étage électrique 1 non validé par l'opérateur
49	Test activation étage électrique 2 non validé par l'opérateur
50	Test activation étage électrique 3 non validé par l'opérateur
51	Test activation étage électrique 4 non validé par l'opérateur
52	Test activation sortie relais alarme circuit A non validé par l'opérateur
53	Test activation sortie relais alarme circuit B non validé par l'opérateur

4.3.11.1 - Généralités

Ce menu permet d'afficher et de modifier toutes les configurations : Usine, Service et Utilisateur. Seule la Configuration Utilisateur peut être modifiée par le client final. Les configurations Usine, Service et Maître/esclave ne sont pas décrites dans ce document. La configuration ne peut être modifiée que si la machine est en arrêt total (LOFF).

Les menus Utilisateur 1 [USER 1] et Utilisateur 2 [USER 2] sont protégés par mot de passe. Les autres menus sont accessibles directement, sauf si l'item 11 du menu Utilisateur 2 (mot de passe pour toutes configurations) a été validé.

4.3.11.2 - Mot de passe

Un mot de passe doit être entré pour avoir accès à la fonction test ou pour modifier une configuration. Il est automatiquement demandé lorsque nécessaire : "Enter PASS" est alors affiché sur l'afficheur à 4 digits et la diode du menu configuration clignote indiquant que le mode modification est actif. Appuyer sur les flèches de déplacement jusqu'à ce que la valeur "11" soit affichée sur l'afficheur à 4 digits. Appuyer sur Entrée pour valider. La diode du menu configuration cesse de clignoter : "Good" est affiché si le mot de passe est correct. "PASS incorrect" est affiché, si le mot de passe est incorrect. Le mot de passe Utilisateur a une valeur par défaut de 11. Cette valeur peut être modifiée dans la configuration Service. Le mot de passe peut être entré si la machine est complètement arrêtée, sinon, "ACCES denied" (accès interdit) sera affiché sur l'afficheur à 4 digits. La régulation désactive automatiquement le mot de passe après 5 minutes d'inactivité (pas de frappe clavier) ou après une mise sous tension.

4.3.10.1 - Généralités

Ce menu affiche l'état des sorties du régulateur. De plus, lorsque la machine est à l'arrêt total (LOFF), les sorties peuvent être actionnées pour des tests manuels ou automatiques (l'accès aux tests est contrôlé par un mot de passe).

4.3.10.2 - Description du menu

ETAT DES SORTIES ET MENU TESTS [2] [3]

ITEM	FORMAT	UNITS	DESCRIPTION
0	b1b2b3	-	État des compresseurs, circuit A b1 = compresseur A1
	tEST	-	b2 = comprasseur A2
	FAIL	-	b3 = comprasseur A3
	Good	-	En mode test, les flèches de déplacement permettent d'afficher successivement 001, 010 et 100 de manière à autoriser alternatively le forçage des sorties du compresseur. Pendant la phase de test, la durée de marche des compresseurs est limitée à 10 secondes. Il n'est alors plus possible de rédemarrer le compresseur avant 30 secondes. Lorsque le test est terminé l'affichage suivant apparait: Fail: affché si le test a échoué parce que le compresseur ne s'est pas mis en marche ou fonctionnait en rotation inverse. Good: affché si le test a réussi
1 [1]	b1b2b3	-	État des compresseurs, circuit B, unité bl-circuit seulement b1 = comprasseur B1
	tEST	-	b2 = comprasseur B2
	FAIL	-	b3 = comprasseur B3
	Good	-	En mode test, voir ci-dessus.
2 [1]	StoP	-	État du ventilateur bl-vitesse, circuit A Stop: le ventilateur est à l'arrêt
	LOW	-	Low: le ventilateur est en vitesse lente
	HIGH	-	High: le ventilateur est en vitesse rapide
3 [1]	StoP	-	État du ventilateur bl-vitesse, circuit B Stop: le ventilateur est à l'arrêt
	LOW	-	Low: le ventilateur est en vitesse lente
	HIGH	-	High: le ventilateur est en vitesse rapide
4 [1]	b1b2	-	État des ventilateurs mono-vitesse. -b1 = ventilateur A2 -b2 = ventilateur B2 Seulément pour les unités froid de type bl-circuit.
5 [1]	On	-	État de la commande de la pompé à eau n° 1 de l'évaporateur. Non affché si l'unité ne contrôle pas de pompé. On: la pompé fonctionne
	Stop	-	Stop: la pompé est à l'arrêt
	tEST	-	Forc: Cet item est affché uniquement si l'unité est arrêtée localement (LOFF). La seLECTION de cet item permet demettre la pompé en marche sans retard et pour une durée illimitée. La pompé resté en marche jusqu'à ce qu'une touche,quelle qu'elle soit, de l'interface utilisateur soit pressée: elle est alors immédiatement arrêtée. Si l'unité est en contrôle CCN, l'état de la pompé est affché alternativement avec "Force" si son état est force par CCN. Au cours de la phase de test, l'alimentation de la pompé est mise en marche pendant seulement 10 secondes. Lorsque le test est terminé, l'affichage suivant apparait: -Fail: affché si le test a échoué parce que la pompé ne s'est pas mise en marche. -Good: affché si le test a réussi
'1]	On	-	État de la commande de la pompé à eau n° 2 de l'évaporateur. Non affché si l'unité ne contrôle pas une pompé secondaire. On: la pompé fonctionne
	OFF	-	Stop: la pompé est à l'arrêt
	tEST	-	Forc: Cet item est affché uniquement si l'unité est arrêtée localement (LOFF). La seLECTION de cet item permet demettre la pompé en marche sans retard et pour une durée illimitée. La pompé resté en marche jusqu'à ce qu'une touche,quelle qu'elle soit, de l'interfac utilisateur soit pressée.: elle est alors immédiatement arrêtée. Si l'unité est en contrôle CCN, l'état de la pompé est affché alternativement avec "Force" si son état est force par CCN. Au cours de la phase de test, ... id ci-dessus.
	FAIL	-
	Good	-
	Forc	-

ETAT DES SORTIES ET MENU TESTS [2] [3]

ITEM	FORMAT	UNITS	DESCRIPTION
8	b1b2tEST	-	État de la commande Sorties alarmeb1 = alarmecircuitAb2 = alarmecircuitBEn mode test, les touches de flèches de déplacement affichent successivement 01 et 10, afin d'autoriser alternativement leforçage de chaque sortie alarme.
9 [1]	OnOFFtEST	-	État de la commande Chaudière. Affiché si l'unité contrôle une chaudière. Voir section 5.13.
10 [1]	nnn tEST	%	Vitesse ventilateur variable, circuit A. Affiché si l'unité contrôle un ventilateur à vitesse variable
11 [1]	nnn tEST	%	Vitesse ventilateur variable, circuit B. Dans le cas de circuit double uniquement. Affiché si l'unité contrôle un ventilateur àvitesse variable.
12 [1]	b1b2tEST	-	État des vannes 4 voles d'inversion de cycle. En mode test, les flèches de déplacement affichent successivement 01 et 10, afin d'autoriser alternativement le test de chaque vanne.- b1 = vanne circuitA-b2 = vanne circuitBCet item est affiché seulement pour les unités de type pompé à chaleur
13 [1]	b1b2b3b4tEST		État des étages électriques additionnels.- b1 = étage 1-b2 = étage 2-b3 = étage 3-b4 = étage 4En mode test, les flèches de déplacement affichent successivement 0001, 0010, 0100 et 1000 afin d'autoriser alternativementle forçage de chaque étage électrique.Cet item est affiché seulement pour les unités de type pompé à chaleur contrôulant des étages électriques additionnels. Voirsection 5.12.
14[1]	YESno tEST	-	Utilisé uniquement pour l'interface locale. Allume ou fait clignoter toutes les diodes et blocs, afin de vérifier qu'ilson fonctionnement correctement.
15	Auto tEST	%

Cet item n'est affiché que dans certaines configurations. Un test n'est possible que si l'unité est en Arrêt Local et si tous les compresseurs sont arrêtés. Le mot de passe n'est utile que pour faire le test. "Test" affiché au cours du test, alternatively avec la valeur de l'item.

4.3.10.3 - Tests manuels

Cette fonction permet à l'utilisateur de tester les sorties individuellement lorsque la machine est en arrêt total (LOFF). Pour effectuer un test manuel, utiliser les touches de flèches de déplacement pour accéder à la sortie à tester et appuyer sur la touche Entrée (plus de 2 secondes) pour activer le mode modification. Le mot de passe est automatiquement demandé s'il n'a pas été validé précédemment. La diode Sorties/Tests de l'interface utilisateur se met à clignoter. Entrer la valeur de test désirée et appuyer de nouveau sur la touche Entrée pour démarrer le test. Pendant la phase de test, "TEST" est affiché en alternance avec la valeur testée sur l'afficheur à 4 digits.

La diode Sorties/Tests cesse de clignoter. Appuyer sur la touche Entrée ou une flèche de déplacement pour arrêter le test.

4.3.10.4 - Tests automatiques

La fonction test automatique vérifie la cohérence des entrées analogiques et active les sorties en série. Pour chaque test, «t XX» est affiché à l'interface utilisateur, «XX» indiquant le numéro de test en cours. Lorsqu'un test est terminé, le test suivant est automatiquement activé.

Eventuellement, un message est affiché demandant à l'opérateur une validation avec la touche Entrée lorsque le contrôle ne peut vérifier automatiquement une valeur de sonde ou l'état d'une sortie. Dans le cas où la valeur lue ou l'état de la sortie est incorrecte, l'opérateur doit appuyer sur toute touche différente de la touche Entrée pour annuler la procédure de test automatique.

Si un test échoue, un message d'erreur ainsi qu'un numéro d'erreur est affiché. La procédure de test automatique est alors interrompue.

Lorsque tous les tests ont été effectués, un message de fin de test est affiché.

Le tableau ci-dessus décrit les messages affichés à l'interface pendant la séquence de test automatique.

TEXTE	DESCRIPTION
Thermistor test failed [XX]	Le test numéro XX sur sonde de température a échoué
Pressure test failed [XX]	Le test numéro XX sur sonde de pression à échoué
Output test failed [XX]	Le test numéro XX sur sortie à échoué
Input test failed [XX]	Le test numéro XX sur entrée à échoué
Press enter if test [XX] correct	Demande à l'opérateur de valider le test XX
oat [value] press enter if test [XX] correct	Demande à l'opérateur de valider la valeur affichée de température extérieure. Test numéro XX
Auto test completed	Test auto terminé

Le tableau ci-dessous décrit les différentes séquences du test automatique

NUMERO TEST	DESCRIPTION	CONFIRMATION
0	Test sonde de température extérieure	oui
	Test sonde de pression - Circuit A	non
2	Test sonde de pression - Circuit B (uniquement pour unité bl-circuit).	non
3	Test sonde de déglvage - Circuit A (uniquement pour pompe à chaleur)	non
4	Test sonde de déglvage - Circuit B (uniquement pour pompe à chaleur bl-circuit)	non
5, 6	Test contrôleur de débit d'eau et test pompe primaire	non
7, 8, 9	Test sonde de température d'entrée et de sortie d'eau	non
10, 11	Test sonde de température d'eau système (seulument pour les unité en maître esclave équipées de cette sonde)	non
12, 13, 14	Test contrôleur de débit d'eau et test pompe secondaire (uniquement pour si l'unité est équipée d'une pompe secondaire)	non
15, 16, 17	Test compréseur A1, A2 (si existe), A3 (si existe)	non
18	Test vanne d'inversion 4 voles circuit A (uniquement pour pompe à chaleur)	non
19, 20, 21	Test compréseur B1 (si existe), B2 (si existe), B3 (si existe)	non
22	Test vanne d'inversion 4 voles circuit B (uniquement pour pompe à chaleur bl-circuit)	non
23	Test ventilateur A1 en basse vitesse (unité non équipée de Varifan)	oui
24	Test ventilateur A1 en grande vitesse (unité non équipée de Varifan)	oui
25	Test ventilateur A2 en basse vitesse (unité non équipée de Varifan et bi-circuit)	oui
26	Test ventilateur A2 en grande vitesse (unité non équipée de Varifan et bi-circuit)	oui
27	Test ventilateur vitesse fixe A2 (si circuit équipée d'un deuxieme ventilateur)	oui
28	Test ventilateur vitesse fixe B2 (si circuit équipée d'un deuxieme ventilateur)	oui
29	Test réchauffeur échangeur à eau & Réchauffeur condensât batteries à air	oui
30	Non utilisé	oui
	Activation sortie chaudière (si l'unité contrôle une chaudière)	oui
	Activation étage électrique additionnel 1 (si l'unité contrôle des étages électriques)	oui
33	Activation étage électrique additionnel 2 (si l'unité contrôle des étages électriques)	oui
34	Activation étage électrique additionnel 3 (si l'unité contrôle des étages électriques)	oui
35	Activation étage électrique additionnel 4 (si l'unité contrôle des étages électriques)	oui
36	Activation sortie alarme A	oui
37	Activation sortie alarme B	oui
38	Test automatique terminé	-
