Type de produit	Hotte décorative
Marque	DE DIETRICH
Modèle	DHD 159 XP1
Tension d'alimentation	220-240 V ~ 50 Hz
Câble d'alimentation	H05 VVF 3 conducteurs 0,75 mm²
Fusible recommandé	10 ou 16 A
Éclairage	Lampe halogène G4 20W 12V
Nombre de vitesses	3 ou 4 (selon version)
Arrêt différé	10 ou 15 minutes
Filtre métallique	Lavable au lave-vaisselle (tous les mois)
Filtre à charbon	Remplacement annuel (réf. sur plaque signalétique)
Distance minimale de sécurité	70 cm au-dessus du plan de cuisson
Diamètre de gaine d'évacuation	125 mm (adaptateur fourni) ; recommandé 150 mm
Mode recyclage	Possible avec filtre à charbon actif
Type d'installation	Cheminée télescopique
Commande	Boutons mécaniques
Nettoyage extérieur	Nettoyants ménagers non abrasifs
Fabrication	France

FOIRE AUX QUESTIONS - DHD 159 XP1 DE DIETRICH

Comment installer la hotte en mode évacuation extérieure ?

Raccordez la hotte à une gaine d'évacuation de diamètre minimum 125 mm (emaillee, alu ou ininflammable) vers une sortie extérieure. Utilisez l'adaptateur fourni si nécessaire. Limitez le nombre de coudes et la longueur de la gaine pour une performance optimale.

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson spécifient une distance plus grande, celle-ci prime.

Comment nettoyer les filtres métalliques ?

Démontez les filtres cassette et nettoyez-les avec un produit ménager du commerce, rincez abondamment et séchez. Vous pouvez aussi les laver au lave-vaisselle en position verticale. Cette opération est à réaliser tous les mois.

Quand changer le filtre à charbon ?

Le filtre à charbon doit être changé au moins tous les ans, en fonction de votre utilisation. Commandez le filtre de rechange chez votre revendeur en indiquant la référence située sur la plaque signalétique à l'intérieur de la hotte.

Comment régler l'arrêt différé ?

Sur les modèles 3 vitesses, appuyez une fois sur la vitesse pour démarrer, une deuxième fois pour l'arrêt différé (10 min), une troisième pour l'arrêt. Sur les modèles 4 vitesses, appuyez sur le bouton correspondant (souvent marqué d'une horloge) pour 15 min d'arrêt différé.

Que faire si le voyant du filtre clignote ?

Le voyant clignote après 30 heures de fonctionnement pour vous rappeler de nettoyer les filtres métalliques. Une simple pression sur le bouton de réinitialisation (généralement le même que celui de nettoyage) éteint le voyant.

Comment changer l'ampoule d'éclairage ?

Avant toute intervention, mettez la hotte hors tension en débranchant la prise ou en actionnant le disjoncteur. Retirez le hublot, changez la lampe halogène G4 20W 12V, puis remettez le hublot en place.

Puis-je utiliser la hotte avec un poêle à bois ou une cheminée ?

Non, le fonctionnement au-dessus d'un foyer à combustible (bois, charbon) n'est pas autorisé. Si la pièce contient un appareil à combustion, la hotte doit être installée en mode recyclage avec un filtre à charbon.

Quelle section de câble pour l'alimentation ?

Le câble fourni est un H05 VVF à 3 conducteurs de 0,75 mm². Il doit être branché sur une prise 220-240 V monophasé avec une protection par fusible de 10 ou 16 A. La mise à la terre est obligatoire.

Où trouver la référence du filtre à charbon ?

La référence du filtre à charbon est indiquée sur la plaque signalétique située à l'intérieur de la hotte (par exemple, 'REF CARBON FILTER'). Notez-la pour commander le filtre de rechange.

MODE D'EMPLOI DHD 159 XP1 DE DIETRICH

Vou venez d'acquerir une hotte DE DIETRICH et nous vous en remercions.

Nos équipés de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique.

Avec des lignes modernes et raffinées, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maitrise technologique, les performances d'aspiration, et leUXe esthetique.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours encastrables, tables de cuisson, de lave-vaiselle, de fours micro-ondes et de réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Grçé à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIétrICH, reférence de l'excellence, est une veritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

Tout au long de la notice,

vous signale les consignes de sécurité, vous signale les conseils et les astuces

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flames aspirées risqueraient de déterminer l'appareil).
• Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante.
• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
• Nettoyez régulierrement le filtré cassette.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont ete conques pour etre utilisées par des particuliers dans un lieu d'habitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthetiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennentaucum composantà base d'amiate.

Modèle 3 vitesses

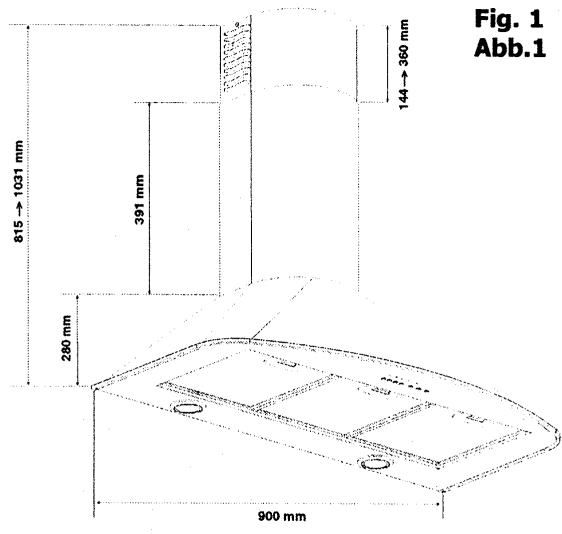

Fig.1

Eclairage

1

Petite vitesse

1

Moyenne vitesse

III

Grande vitesse

Nettoyage filtré

Marche / Arret

Arrêt différé (10 min)

Une première pression sur la vitesse可以选择 déclenchée la mise en marche. Une deuxième pression sur le même bouton déclenché l'arrêt différé (10 min), le voyant clignote et une troisième pression l'arrêt de la hotte.

Modèle 4 vitesses

O

O

O

O

%

2

3

4

(2)15

O

O

O

O

O

O

Eclairage

Marche / Arrêt

Petite vitesse

2

Moyenne vitesse

3

Grande vitesse

4

Booster

Nettoyage filtr

Arrêt différé (15 min)

Une première pression sur la vitesse可以选择 déclenchée la mise en marche. Un appui prolongé sur le bouton % permet l'arrêt de la hotte. Une pression sur le bouton 215 déclenché l'arrêt différé (15 min). Une simple pression sur déclenché l'éclairage. Un appui prolongé sur ce même bouton permet de régler l'intensité de l'éclairage.

Au bout de 30 heures de fonctionnement le voyant clignote. Cela signifie que vous doivent nettoyer vos filtres cassette. Une simple pression sur le bouton le réinitialise.

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poèle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

Comment installer votre hotte ?

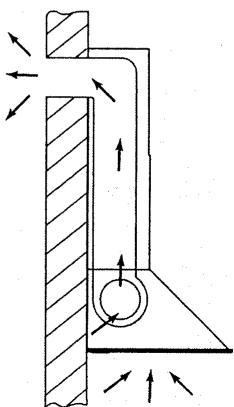

You possedez une sortie vers l'extérieur : fig. 4

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (minimum 125 mm, emaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inferieure a 125 mm de diametre, passez obligatoirement en mode recyclage.

Voune ne possedez pas de sortie vers l'extérieur: fig. 5

Tous nos appeareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventila-

tion des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du

CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit uti

lisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte

doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotter

spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

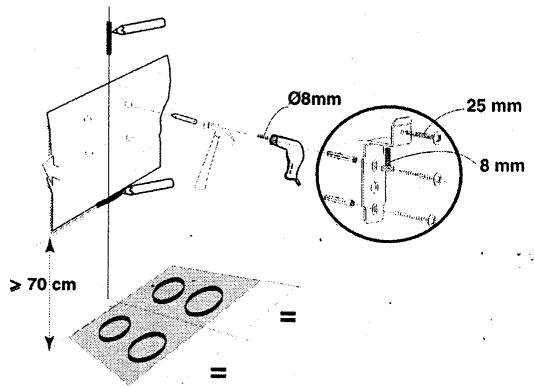

• Placez contre le mur le gabarit de montage: fig. 2
• Tracez un trait vertical sur le mur afin de positionner parfaitement l'axe de votre hotte avec votre apparéil de cuisson.
• Tracez un repère sur le trait vertical à 70 cm minimum de votre plan de cuisson.

Remarque : dans le cas d'un mur creux, utilisez des vis et des chevilles adaptees.

• Demontez les filtres cassette (fig. 3).

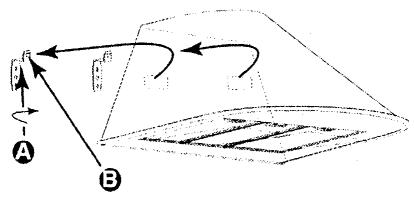

• Accrochez la hotte par ses découpe rectangulaires. La taille de ces découpe vous permet un réglage vers la gauche ou vers la droite (fig. 3).

Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des supports puis bloquer la hotte contre le mur en serrant les vis «B» (Fig. 3).

Raccordement de votre hotte

Cet apparéil est livre avec un cable d'alimentation H 05 VVF à 3 conducteurs

de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240

V monophasé par l'intermédiaire d'une prise de courant normalisée CEI

60083 qui doit rester accessible après installation, ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Montage de la cheminée

Fonctionnement en évacuation extérieure: fig. 4 et 8

• Enlevez les 2 clips de fixation prévus pour le transport des cheminées.
• Enlevez les 2 vis de fixation du déflecteur plastique (en mode recyclage uniquement).

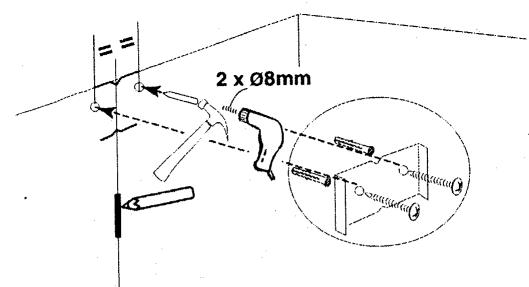

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).

Prendre soin d'aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur le mur.

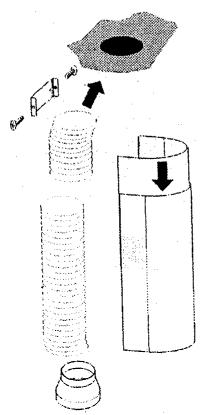

• Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur foumi (fig. 8).

Si vous gaine exterieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

• Préparez votre cheminée téléscopique en prénant soin de dissimuler les ouies (fig. 8).
  Emboiter les cheminées l'une dans l'autre au maximum.
  Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisan- te pour éviter demettre la piece en dépression.

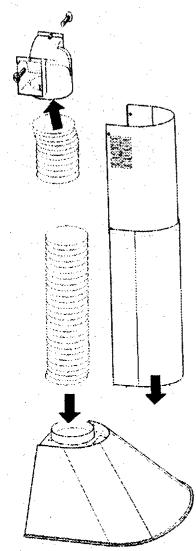

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible de-retirer les clapets anti-retours.

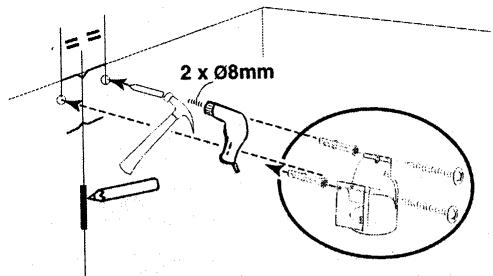

• Fixez contre le mur, en appui sur le plafond, le deflecteur plastique des fumées.

Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur (fig. 7).

• Préparez votre cheminée en prénant soin de placer les ouïes vers le haut de manière que elles soient visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur,

1. Retirez le hublot (fig. 11).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l'ensemble en effectuant les operations en sens inverse.

FR

La hotte doit être mise hors tension, soit en退还ant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Àprous le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

FILTRE CASSETTE

FILTRE CHARBON ACTIF

Avant la première utilisation du filtré cassette, retirez le film de protection.

Pour les hottes installées en recyclage

ENTRETIEN

IMPERATIF TOUS LES MOIS

IMPERATIF TOUS LES ANS

Pour éviter tout risque d'incendie.

POURQUOI?

Ce filtre retient les vapeurs grasses et les poussières. Il est l'objet assurant une part importante de l'efficacité de votre hotte.

Ce filtrer retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.

COMMENT?

Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans notre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).

Commandez ces filtres chez votre revendeur (sous la reférence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Démontage du filtre cassette (fig. 10)

Montage du filtré charbon (fig. 12)

1. Retirez les cassettes.
2. Placez le filtrtre charbon neuf sur la cassette coté interieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faîtes cette opération sur toutes les cassettes.

Quicontacter?

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre apparéil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
  Utilisent exclusivement les pieces d'origine.

En cas de rédamation ou pour commander des pieces de rechange à votre distributeur, précise-lui la reférence complète de votre apparéil (type de l' apparéil et numéro de série)

Ces renseignements figurent sur la plaque signalétique fixe à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.

De Dietrich

MADE IN FRANCE

230V 50 Hz

7 rue Henri Becquerel

92500 RUEIL MALMA

SER

TYPE

REF CARBON FILTER :

CONS. No 419

7, rue Henri Becquerel

92854 RUEIL MALMAISON CEDEX

Tel:[phone]

S.A.S au capital de 10.000.000 Euros RCS Nanterre B 440 303 196

N° SIREN : 440 303 196 - APE 297 A

FR

TAPEZ 3615

CODE De Dietrich 一 ^ 一

*0,197 € TTC/minute
