FM 4300 GAN - Plaque de cuisson AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson mixte vitrocéramique et gaz
Marque	AEG
Modèle	FM 4300 GAN
Dimensions d'encastrement (L x P x H)	340 x 490 x 55 mm
Nombre de foyers	2 foyers gaz + 2 zones vitrocéramiques
Puissance gaz	Foyer avant : 1,9 kW / Foyer arrière : 3,0 kW / Total : 4,9 kW
Alimentation électrique	220-230 V ~ 50 Hz, 0,6 VA (allumage)
Type de gaz	Gaz naturel (G20/G25) ou gaz bouteille (G30) avec kit de conversion
Consommation gaz	Gaz naturel : 0,48 m³/h / Gaz bouteille : 368 g/h
Catégorie et pression gaz (FR/BE)	II2E+3+ – 20/25 mbar (gaz naturel) – 28/37 mbar (gaz bouteille)
Allumage	Électrique automatique avec thermocouple de sécurité
Sécurité	Thermocouple coupant le gaz en l’absence de flamme
Matériau de la surface	Vitrocéramique pour zones électriques ; acier/émail pour brûleurs
Nettoyage plaque vitrocéramique	Nettoyant spécial vitrocéramique et grattoir à lame fine ; sucre et plastique fondu à enlever immédiatement
Nettoyage brûleurs	Eau chaude et produit vaisselle manuel ; pas d’abrasifs ; sécher avant remontage
Épaisseur plan de travail	28 à 40 mm (40 mm minimum si four en dessous)
Pièces détachées	Disponibles auprès du SAV AEG/Electrolux (utiliser exclusivement des pièces d’origine)
Garantie	24 mois (conditions en notice)
Poids estimé	Environ 10 kg

FOIRE AUX QUESTIONS - FM 4300 GAN AEG

Que faire si la plaque ne fonctionne pas ?

Vérifiez d'abord que le robinet de gaz est ouvert et que la bouteille de gaz n'est pas vide. Assurez-vous également que l'appareil est branché sur le secteur (220-230 V) pour l'allumage. Si le problème persiste, consultez la section Avant de faire appel au S.A.V. de la notice.

Pourquoi le brûleur ne s'allume-t-il pas ?

Vérifiez que la couronne et le chapeau sont correctement positionnés sur la tulipe. Si l'allumage automatique ne produit pas d'étincelles, utilisez des allumettes. Si le gaz ne s'allume toujours pas, contrôlez le relais HFI et les fusibles. Rappel : poussez la manette à fond et maintenez-la enfoncée 4-5 secondes après allumage.

Comment nettoyer la plaque vitrocéramique ?

Enlevez immédiatement les débordements de sucre ou de plastique fondu avec un grattoir à lame fine. Après refroidissement, appliquez un nettoyant spécial vitrocéramique et frottez avec un chiffon humide. Séchez soigneusement avant de remettre en marche. N'utilisez pas d'éponges abrasives.

Comment nettoyer les brûleurs ?

Nettoyez les chapeaux et couronnes avec de l'eau chaude additionnée de produit vaisselle manuel. N'utilisez jamais de produits abrasifs (brosses métalliques, poudres à récurer). Séchez bien avant de remonter. Pour les tulipes, retirez les résidus avec un chiffon non pelucheux.

Quel type de casserole utiliser ?

Utilisez des récipients de qualité, adaptés à la fois au gaz et à l'électricité. La taille doit correspondre au foyer : diamètre recommandé 130-210 mm pour le petit foyer, 180-280 mm pour le grand. La flamme ne doit pas dépasser le fond de la casserole (flamme à ±1 cm du fond).

Comment économiser le gaz ?

Utilisez un couvercle hermétique, adaptez la taille du récipient au foyer, et baissez le feu dès l'ébullition. Faites cuire avec un minimum d'eau. Sans couvercle, la consommation triple. Décongelez les aliments au réfrigérateur avant cuisson.

Que faire si le gaz s'arrête après avoir relâché la manette ?

Cela est dû au thermocouple de sécurité. Poussez la manette à fond et maintenez-la enfoncée pendant 10 secondes après l'allumage pour chauffer le thermocouple. Si le problème persiste, vérifiez la position de la couronne et du chapeau.

Puis-je utiliser du papier aluminium sur la plaque ?

Non, ne posez jamais de papier aluminium, plastique ou autres matériaux facilement combustibles sur la plaque. La chaleur peut les faire fondre ou s'enflammer, endommageant la vitrocéramique et posant un risque d'incendie.

Comment installer la table de cuisson ?

L'installation doit être réalisée par un professionnel qualifié (électricien ou installateur agréé). Respectez les dimensions d'encastrement (340x490 mm) et l'épaisseur du plan de travail (28-40 mm). Pour le gaz, suivez les normes en vigueur. L'appareil doit être raccordé à une prise avec terre.

Où trouver les pièces détachées ?

Les pièces détachées d'origine sont disponibles auprès du Service Après-Vente AEG/Electrolux. Pour la Belgique : tél. [phone]. Pour la France : contactez le Centre Contact Consommateurs au 08 92 68 24 33. N'utilisez que des pièces détachées certifiées Constructeur.

MODE D'EMPLOI FM 4300 GAN AEG

Nous vous remercions et vous félicitons de votre choix.

Il est important de vous familiariser avec les nombreuses fonctions et détails techniques de votre produit. Pour en tirer le meilleur profit, nous vous recommandons de lire attentivement cette notice. Les passages indiqués par le signe ▲ sont particulièrement importants car ils contiennent un avertissement destiné à éviter les accidents.

Ce document doit être conservé de manière à être consulté en cas d'incertitude. En général, il doit toujours accompagner le produit afin que tout nouvel utilisateur (ou nouveau propriétaire) puisse en prendre conscience.

Cette notice est structurée comme un manuel. Ainsi, le premier chapitre est une présentation générale de votre nouvel équipement. Le deuxième chapitre vous indique succinctement ce que vous devez faire avant la première utilisation du produit. Le chapitre intitulé "Comment utiliser..." en donne le mode d'utilisation courante. Consultez-le jusqu'à ce que vous soyez parfaitement familiarisé(e) avec votre nouveau produit. Le chapitre "Nettoyage et Entretien" vous aidera à effectuer ces opérations de manière correcte tant au quotidien que lorsque votre produit nécessitera un traitement en profondeur. Si des pannes se produisent, reportez-vous au chapitre "Avant d'appeler le S.A.V." qui vous permettra éventuellement de résoudre vous-même le problème en question. Vous trouverez à la fin du manuel l'adresse de notre centre S.A.V. le plus proche de votre domicile.

Si vous respectez les consignes et recommandations de ce petit guide, votre produit vous facilitera le travail quotidien en cuisine, et vous parviendrez même à préparer les repas de fête.

Bien cordialement

Pour l'utilisateur

Consignes de sécurité - BE 5

Consignes de sécurité - FR 7

Description du produit 9

Plaque vitrocéramique 10

Brûleurs 10

Avant la première utilisation 11

Protection de la plaque vitrocéramique 11

Nettoyez les brûleurs 11

Comment se servir des différents dispositifs 12

Plaque vitrocéramique 12

Brûleurs 13

Choix de récipients 14

Conseils et astuces concernant l'utilisation des foyers 15

Nettoyage et maintenance 16

L'aluminium 16

Plaque vitrocéramique 16

Brûleurs 17

Service après-vente 31

Avant de faire appel au S.A.V. - Conseils techniques 31

Service et pièces détachées -

Pour les appareils commercialisés par la Belgique 32

Service et pièces détachées -

Pour les appareils commercialisés par la France 36

Erreurs et vices / Garantie 18

Responsabilité produit 19

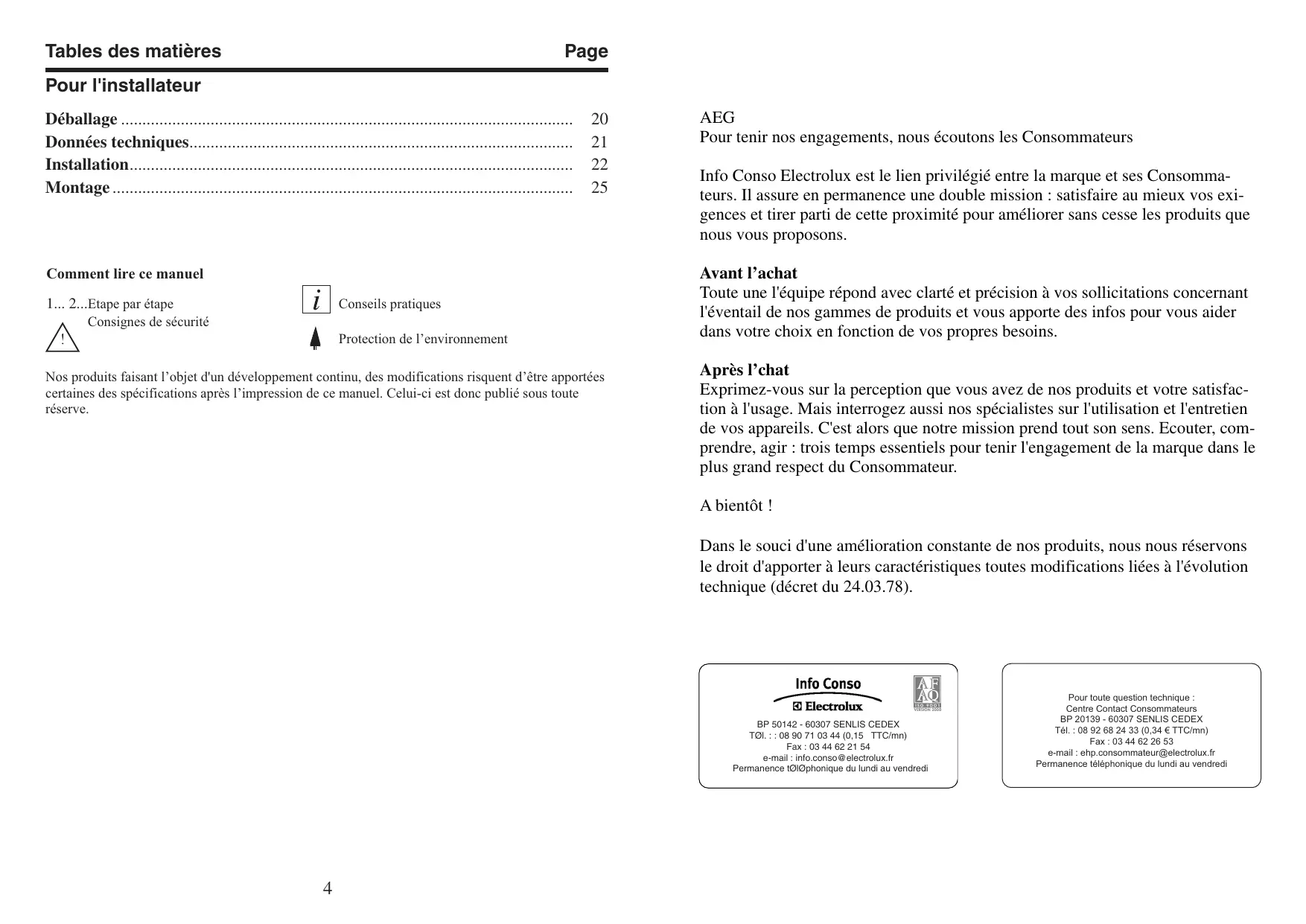

Pour l'installateur

Déballage 20 Données techniques 21 Installation 22 Montage 25

Comment lire ce manuel

1... 2... Étape par étape

Consignes de sécurité

Conseils pratiques

Protection de l'environnement

Nos produits faisant l'objet d'un développement continu, des modifications risquent d'être apportées à certaines des spécifications après l'impression de ce manuel. Celui-ci est donc publié sous toute réserve.

Consignes de sécurité

Ce plan de cuisson est destiné à l'utilisation domestique. Toute autre utilisation risque de provoquer des accidents.

Enfants

Surveillez les enfants pendant l'utilisation du plan de cuisson. Les casseroles deviennent très chaudes et le restent pendant un certain temps après la mise à zéro des zones. Ne laissez jamais les enfants manipuler ou jouer avec les touches de commande.

Utilisation

Les chapeaux et couronnes des brûleurs doivent être correctement positionnés sur les tulipes. Ne laissez jamais sur le feu sans surveillance les huiles de friture, les graisses, la paraffine ou d'autres substances inflammables. Ne posez jamais de papier ordinaire, de chiffons, de papier aluminium ou d'autres produits facilement combustibles à proximité des foyers. Une table de cuisson chaude peut faire fondre ou enflammer les films d'emballage, le papier et le plastique.

Étouffez les flammes avec un couvercle, jamais avec de l'eau.

Vérifiez que la table de cuisson non utilisée est bien éteinte.

Nettoyage et maintenance

Tenez compte du fait que la plaque, les grilles et les brûleurs conservent longtemps la chaleur après l'extinction des foyers.

Maintenez les pièces des brûleurs en bon état de propreté, et ce par souci d'hygiène et de sécurité. Les résidus de graisses et de sauces dégagent des odeurs et des fumées lorsqu'ils sont chauffés et peuvent dans certains cas entraîner des incendies.

Opérations de service

Les opérations de service et de réparation doivent être effectuées par le service technique d'Elektrolux ou par un centre S.A.V. approuvé par celui-ci. Ne peuvent être utilisées que des pièces détachées fournies par Electrolux.

Déballage

L'emballage doit être éliminé de sorte que les enfants ne jouent pas avec.

Installation

L'installation de la table de cuisson doit exclusivement être effectuée par un électricien professionnel ou un installateur d'appareils électroménagers agréé par le fabricant. L'installation effectuée par une personne n'ayant pas les compétences nécessaires peut entraîner des accidents corporels et/ou des dégâts matériels ainsi que la détérioration des performances de l'appareil. Évitez de coincer le câble de raccordement au secteur.

Mise à la ferraille

Pour éviter les accidents au moment de la mise à la ferraille de l'appareil, coupez le câble d'alimentation au point de sortie (après l'avoir débranché).

Le symbole sur le produit ou son emballage indique que ce produit ne peut pas être traité comme déchet ménager. Il doit être remis à un point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, en nous assurant que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez contacter les services de votre commune ou le magasin où vous avez effectué l'achat.

Consignes de sécurité - FR

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement lire les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation, muni de ses cales de transport (selon le modèle). Lors du déballage, et pour empêcher des risques d'asphyxie et corporels, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel, etc.), l'installation, les raccordements (eau, gaz, électricité, évacuation selon le modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles, ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Pendant et après le fonctionnement, les récipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlure.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

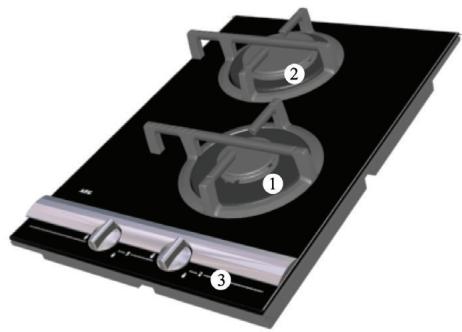

Description du produit

1. Petit foyer
2. Grand foyer
3. Bandeau de commande

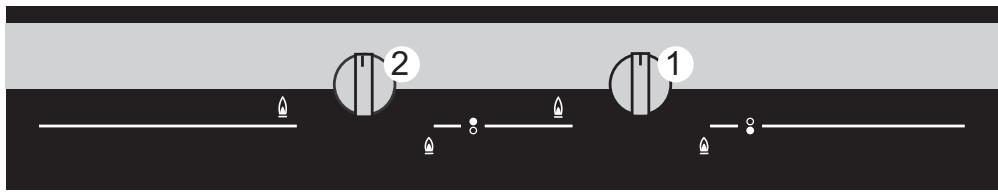

Panneau de commande

1. Commande du foyer avant.
2. Commande du foyer arrière.

Plaque vitrocéramique

Résistant à la chaleur, au froid et aux chocs thermiques, le verre ne supporte pas les chocs mécaniques. Ne marchez pas sur la plaque vitrocéramique : elle ne supporte pas les charges anormales.

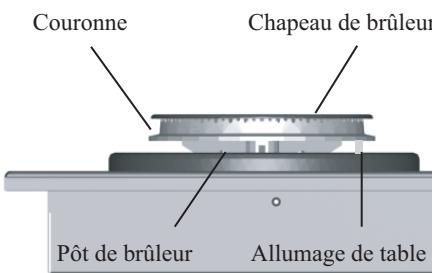

Brûleurs

Les brûleurs comprennent une tulipe, une couronne et un chapeau. Chaque brûleur est équipé d'un dispositif d'allumage électrique (qui vous permet de vous passer d'allumettes) et d'un thermocouple qui ferme l'arrivée du gaz en l'absence de flamme.

Avant la première utilisation

Protection de la plaque vitrocéramique

Avant la première mise en service de votre appareil, nettoyez-le des résidus de fabrication (poussière, salissures, etc.) et appliquez une couche de protection sur la vitre céramique afin d'en faciliter le nettoyage ultérieur et d'empêcher que les résidus qui tomberaient dessus en cas de débordement d'un récipient de cuisine n'y adhèrent trop fortement.

Pour cela, procédez comme suit :

1. Retirez la ou les grilles, la couronne, le couvercle et le chapeau du brûleur.
2. Versez quelques gouttes de nettoyant spécial pour vitres céramiques sur un morceau de papier essuie-tout et frottez-en soigneusement toute la surface de la plaque.
3. Lustrez la plaque avec un chiffon propre et sec.

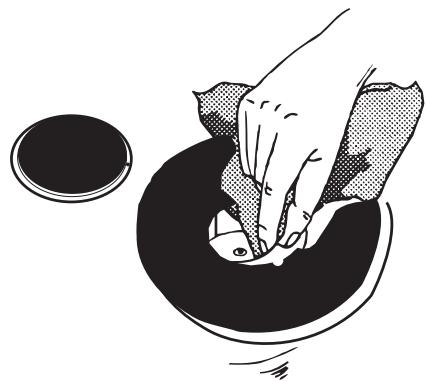

Nettoyez les brûleurs.

Lavez les grilles, les chapeaux et les couronnes des brûleurs à l'eau chaude additionnée de produit pour vaisselle manuelle.

Comment se servir des différents dispositifs

Plaque vitrocéramique

N'utilisez jamais une plaque fendue. Les liquides de cuisson et/ou de nettoyage peuvent s'infiltrer et toucher les composants électriques de l'appareil. Si la plaque se fend, débranchez la table de cuisson et faites appel au service de dépannage. Ne laissez jamais sur le feu sans surveillance les huiles de friture, les graisses, la paraffine ou d'autres substances inflammables. Ne posez jamais de papier ordinaire, de chiffons, de papier aluminium ou d'autres produits facilement combustibles à proximité des foyers. Une plaque chaude est parfaitement capable d'enflammer ou de faire fondre les emballages plastique et les papiers.

En cas de flammes accidentelles, mettez les manettes de commande sur zéro et éteignez la hotte d'aspiration si vous en avez installé une.

Étouffez les flammes à l'aide d'un couvercle. Ne jetez jamais d'eau sur le feu.

Enlevez immédiatement les taches de nourriture à l'aide

d'un grattoir à lame fine. Le sucre et les préparations sucrées (confiture, coulis de fruits, etc.) ainsi que le plastique et le papier aluminium fondus peuvent endommager la plaque.

Brûleurs

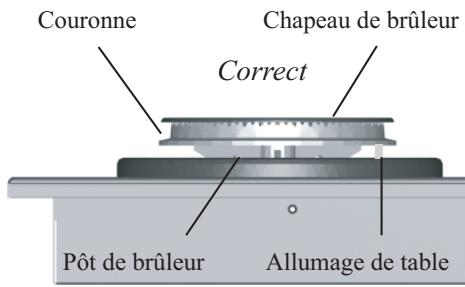

Veillez très soigneusement à ce que la couronne, le couvercle et le chapeau soient positionnés correctement sur la tulipe.

Pour que les brûleurs fonctionnent bien, la couronne et le chapeau doivent être bien placés sur la tulipe. S'ils ne le sont pas, la flamme ne brûlera pas correctement et endommagera très rapidement le chapeau.

Les manettes de commande comportent les positions suivantes :

Fermé :

Minimum :

Maximum :

1. Poussez la manette de commande du brûleur.
2. Maintenez la pression tout en tournant la manette vers la gauche sur A.
3. Gardez le bouton enfoncé pendant 4 à 5 secondes supplémentaires, puis relâchez la pression et mettez le bouton sur la position voulue.

Lorsque l'on pousse le bouton, l'allumage automatique produit des étincelles pour enflammer le gaz. Si les étincelles ne se produisent pas, utilisez des allumettes.

Choix de récipients

Pour exploiter pleinement l'énergie du gaz, choisissez des récipients de qualité. Ceux qui conviennent à la fois au gaz et à l'électricité sont en général suffisamment bons.

Taille des récipients

Employez le foyer adapté au diamètre du fond de votre récipient.

Tailles recommandées sur petit foyer : 130-210 mm

Tailles recommandées sur grand foyer : 180-280 mm

Vous pouvez vérifier si votre récipient est sur le bon foyer en observant la flamme. Si votre réglage est sur , la flamme doit être à ±1 cm du fond de l'ustensile.

La flamme ne doit pas "lécher" le fond du récipient.

Conseils et astuces concernant la cuisson sur brûleurs à gaz

Les conseils et astuces donnés ci-dessous vous permettront de réduire votre consommation de gaz et faciliteront le nettoyage de votre appareil.

La taille du récipient de cuisson doit être adaptée au brûleur.

Sur , la flamme doit arriver à ± 1 cm du fond du récipient.

Placez un couvercle hermétique sur votre récipient de cuisson.

Sans couvercle, votre récipient consomme trois fois plus de gaz que le même récipient fermé par un couvercle.

Placez vos marmites et casseroles sur les foyers avant d'allumer le gaz.

Économisez l'eau : Pochez vos légumes dans le moins d'eau possible. Vos carottes et pommes de terre n'ont pas besoin de plus de 1, 2 ou 3 dl d'eau.

2 dl d'eau sur le petit foyer. 3 dl d'eau sur le grand foyer.

Fermez le récipient avec un couvercle hermétique. Portez la préparation à ébullition en mettant le gaz sur le maximum puis continuez la cuisson à feu très doux (minimum) dès que la vapeur commence à s'échapper abondamment. Calculez le temps de cuisson qui reste à partir du moment où vous baissez la chaleur. Attendez que ce temps soit expiré pour vérifier la cuisson.

Baissez la chaleur des ébullitions de l'eau. Choisissez le réglage ajusté. Commencez toujours par le réglage le plus élevé, puis réduisez autant que possible sans arrêter le processus de cuisson.

Décongelez les produits au réfrigérateur avant de les mettre à cuire.

Les modes de cuisson sur foyer à gaz sont plus économiques que les cuissons au four.

Nettoyage et maintenance

L'hygiène et la sécurité exigent que la table de cuisson soit maintenue dans un bon état de propreté. Sous l'effet de la chaleur, les taches de graisse et de nourriture dégagent de la fumée et peuvent même provoquer des départs de flamme.

L'aluminium

Le nettoyage quotidien se fait à l'aide d'un chiffon humide fortement essoré. Pour les salissures résistantes, employez un chiffon ou une éponge plastique souple et un produit pour vaisselle manuelle ou un nettoyant universel.

Évitez absolument les éponges en plastique ou métalliques, les éponges à récurer en plastique dur, les poudres à récurer, le savon mou (noir) et en général tout nettoyant abrasif ou corrosif.

Plaque vitrocéramique

Enlevez immédiatement de la plaque chaude, si nécessaire à l'aide d'un grattoir à lame fine, les débordements de sucre ou de préparations sucrées (confitures, jus de fruits, etc.) et les morceaux de plastique ou de papier aluminium fondus. N'attendez pas que la plaque refroidisse, car dans ce cas elle pourrait être endommagée.

tendez pas que la plaque refroidisse, car dans ce cas elle pourrait etre endomagée.

1. Enlevez les tâches et autres marques indésirables à l'aide d'un grattoir à lame fine.
2. Attendez ensuite que la plaque ait refroidi.
3. Appliquez un nettoyant spécial pour vitre céramique.
4. Suivez les indications données sur l'emballage.
5. Essuyez la plaque avec un chiffon ou du papier essuie-tout humide. Frottez énergiquement les tâches résistantes avec un essuie-tout imbibé du produit de nettoyage spécial.
6. Épongez le produit excédentaire à l'aide d'un chiffon humide.
7. Séchez si nécessaire en vous servant d'un torchon sec.

Assurez-vous que la plaque est bien sèche avant de mettre en marche l'appareil. Sur une plaque humide, la chaleur peut provoquer la formation de bandes en "arc-en-ciel".

Brûleurs

Nettoyez les chapeaux et les couronnes avec de l'eau chaude additionnée de quelques gouttes de produit de vaisselle à la main.

N'utilisez jamais de produits abrasifs (brosses éponges, éponges métalliques, produits de récurage, etc.).

Grilles des brûleurs

Nettoyez-les avec une solution d'eau chaude additionnée de produit de vaisselle manuelle.

N'utilisez jamais de produits abrasifs (brosses éponges, éponges métalliques, produits de récurage, etc.).

Tulipes

Avant de remettre en service la table de cuisson, enlevez les liquides et résidus qui seraient tombés dans les tulipes. Pour cela, vous emploierez un chiffon non pelucheux.

N'utilisez jamais de produits abrasifs (brosses éponges, éponges métalliques, produits de récurage, etc.).

Erreurs et vices / Garantie

Dans la mesure prévue par la loi, les éventuels erreurs et vices de ce produit sont réparés gratuitement. Les opérations d'entretien et de dépannage sont réalisées par notre service S.A.V. Pour le numéro de téléphone, veuillez vous reporter à la section "Service après-vente".

Portée et dispositions

Si le produit est acheté neuf, seront dépannés les vices de fabrication et de matière constatés lors de l'utilisation domestique normale dans ce pays.

Si Electrolux Service juge nécessaire d'envoyer le produit à un atelier de réparation, le transport sera à sa charge et à ses risques et périls.

La garantie ne concerne pas

Le dépannage de vices ou de dommages directement ou indirectement imputables à une utilisation inadéquate, à la manipulation inadaptée, au maniement incorrect, aux branchements ou montages incorrects, à des modifications apportées aux pièces électriques/mécaniques, à des défauts des installations électriques du réseau d'alimentation ou à des fusibles défectueux.

La garantie ne couvre pas les demandes d'intervention injustifiées.

Les présentes dispositions ne vous enlèvent pas l'accès au recours, aux termes de la loi sur la vente, contre le revendeur qui vous a fourni le produit.

Toute réclamation à notre encontre est en même temps une réclamation contre le revendeur qui vous a fourni le produit.

Responsabilité produit

Ce produit est concerné par "la loi sur la responsabilité civile du fabricant", qui s'applique dans le cas de dommages matériels et corporels causés par des défauts affectant le produit installé lui-même.

Réserves

La responsabilité civile du fabricant n'est pas en cause si le dommage en question est dû au fait :

Que l'installation du produit n'a pas été effectuée conformément à nos instructions ;

Que le produit a été utilisé à d'autres fins qu'à celles désignées dans le présent manuel ;

Que les consignes de sécurité de ce manuel n'ont pas été respectées ;

Que des opérations de réparation ont été effectuées par une personne autre qu'un technicien approuvé par nous ;

Que des pièces détachées autres que des pièces d'origine ont été utilisées ;

Que le dommage est dû à un transport ultérieur (déménagement, revente).

Déballage

Contrôlez que le produit est sans vices et intact lors de la livraison.

Toute avarie survenue lors d'un transport effectué par une personne autre que vous-même doit être portée à la connaissance du revendeur au plus tard une semaine après la réception.

La plaque d'identification placée à la face arrière du produit comporte le numéro de série de celui-ci ainsi que la marque CE. Notez ce numéro de série à la couverture de ce manuel afin de pouvoir le repérer facilement en cas de besoin.

Élimination de l'emballage

L'emballage entier est recyclable. Contactez votre commune si vous ne savez pas où le déposer.

Données techniques

Cet appareil porte la marque CE. Il est conforme aux normes visées aux directives européennes suivantes : Directive relative aux appareils à gaz (90/396/CEE), directive "Basse Tension" (73/23/CEE) et directive CEM (89/336/CEE) modifiées ultérieurement.

Autorité d'agrément:

Dimension d'encastrement:

Largeur: 340 mm

Profondeur: 490 mm

Hauteur: 55 mm

Puissance (gaz en bouteille):

Foyer AV: 1,9 kW

Foyer AR : 3 kW

Puissance totale : 4,9 kW

Consommation gaz:

Gaz naturel : 0,48 m³/h

Gaz en bouteille : 368 g/h

Les chiffres correspondent à la consommation maximale nominale qs

Catégorie et pression :

FR : II2E+3+-20/25 -28/37 mbar

BE : II2E+3+-20/25 -28/37 mbar

Pression sur diffuseur / Pression de raccordement

Gaz naturel : 20/25 mbar

Gaz en bouteille : 28/37 mbar

Le FM 4300G-an est réglé pour fonctionner au gaz naturel

G20-20 mbar à G25-25 mbar

Il est vendu avec un kit de conversion au gaz bouteille G30 à 28/37 mbar

Tension : 220-230 V

Transfo allumage 50 Hz 0,6 VA

N° d'identification CE : 048BN-0041

Installation

L'installation du gaz

L'installation du gaz doit être effectuée par un plombier installateur en électroménager ou par une personne ayant toutes les qualifications professionnelles requises. Le travail exécuté par un non-professionnel expose à des accidents corporels et matériels et peut affecter les caractéristiques de l'appareil.

Cet appareil porte la marque CE. Il est conforme aux normes visées aux directives européennes suivantes : Directive relative aux appareils à gaz (90/396/CEE), directive “Basse Tension” (73/23/CEE) et directive CEM (89/336/CEE) modifiées ultérieurement.

L'installation de gaz doit être conforme aux normes nationales en vigueur.

Il est interdit d'introduire aucune modification à la construction technique de l'appareil.

Contrôle d'étanchéité

Pour l'opération de contrôle d'étanchéité, l'appareil ne doit pas être soumis à une charge supérieure à 150 mbar.

Commande électronique

Type de câble : 0,75 mm² HO5 VV-F

Pour la Belgique

L'installation doit respecter les normes techniques particulières qui seraient appliquées par la Compagnie d'électricité locale. La prise à laquelle l'appareil est raccordé doit être facilement accessible afin de pouvoir couper l'alimentation au besoin.

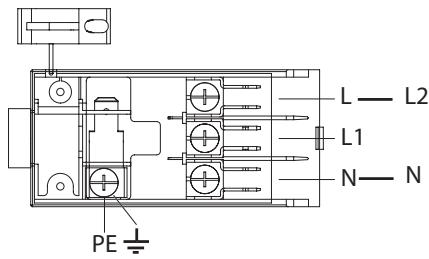

Pour la France

Votre appareil est prévu pour fonctionner sur un courant 230 V 50 Hz. Utilisez pour le branchement électrique qu'un socle de prise de courant de 10/16 ampères comportant une borne de mise à la terre, laquelle sera raccordée conformément à la Norme NF C 15.100 et aux prescriptions de l'E.D.F.

Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils électriques branchés.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse, ou par un raccordement électrique non conforme.

Le remplacement éventuel du cordon de raccordement doit être confié à un professionnel qualifié.

Montage

L'unité peut être encastrée dans n'importe quel plan de travail d'une épaisseur de 28 à 40 mm. Cependant, si un four doit être installé sous l'unité, le plan de travail doit avoir au minimum 40 mm d'épaisseur.

Découpage

Pour la pose de cette table de cuisson : Lire la notice donnée sur cette page et sur la page suivante.

Pour la pose de cette table de cuisson avec d'autres unités du programme :

Lire la notice donnée au chapitre : "

Montage de plusieurs unités".

Pour la pose de cette unité, vous aurez besoin d'un tournevis cruciforme et des pièces de fixation fournies (voir fig.).

De manière générale, afin de ne pas gêner l'accès au raccordement du gaz, il faut laisser au minimum 50 mm entre le bord arrêté des foyers à gaz et la cloison arrêtée.

1. Réalisez la découpe d'encastrement aux dimensions indiquées au chap. "Fiche technique, cotes d'encastrement".
2. Posez l'unité, fond retourné vers le haut, sur un support stable. Attention à ne pas rayer la face supérieure.

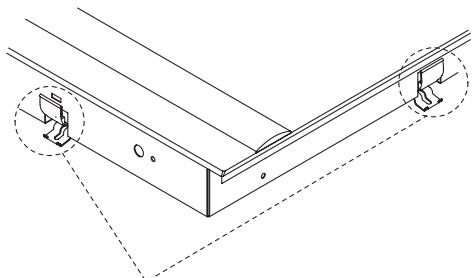

3. Mettez les fixations en place sur les perçages des côtés de la caisse de fond (cf. fig.).
4. Insérez l'unité dans son encastrement et serrez les fixations au plan de travail en vous servant d'un tournevis cruciforme.

Mettez en place les pièces de fixation.

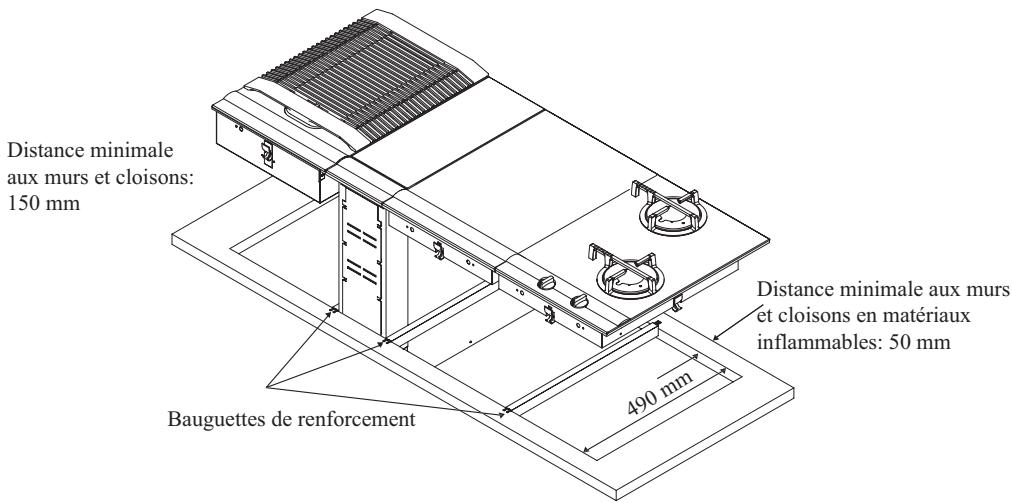

Montage de plusieurs unités

Découpe

Pour calculer la dimension d'encastrement de la combinaison choisie, procédez comme suit :

Profondeur : 490 mm

Largeur :

1. Calculez la somme des largeurs des unités prévues.
2. Retirez 20 mm de la largeur totale obtenue.

Exemple :

Soit une table de cuisson de 720 mm + une hotte d'aspiration de 180 mm + une table de cuisson à gaz de 360 mm :

1. 720 + 180 + 360 = 1260 mm.
2. Largeur d'encastrement : 1260 - 20 = 1240 mm.

Distance aux cloisons :

Cloisons en matériaux inflammables : min. 150 mm.

Cloisons en matériaux ininflammables : min. 50 mm.

Pose :

Pour la pose de plusieurs unités combinées, vous devez placer une poutrelle de renfort entre les unités intégrées et appliquer la silicone fournie pour les joints (cf. fig.) :

1. Découpez l'encastrement dans le plan de travail aux dimensions calculées comme indiqué.
2. Posez le premier appareil, fond retourné vers le haut, sur un support souple. Attention à ne pas rayer la face supérieure.
3. Mettez les fixations sur les perçages des côtés des caisses de fond (cf. fig.).
4. Insérez l'appareil dans l'encastrement.

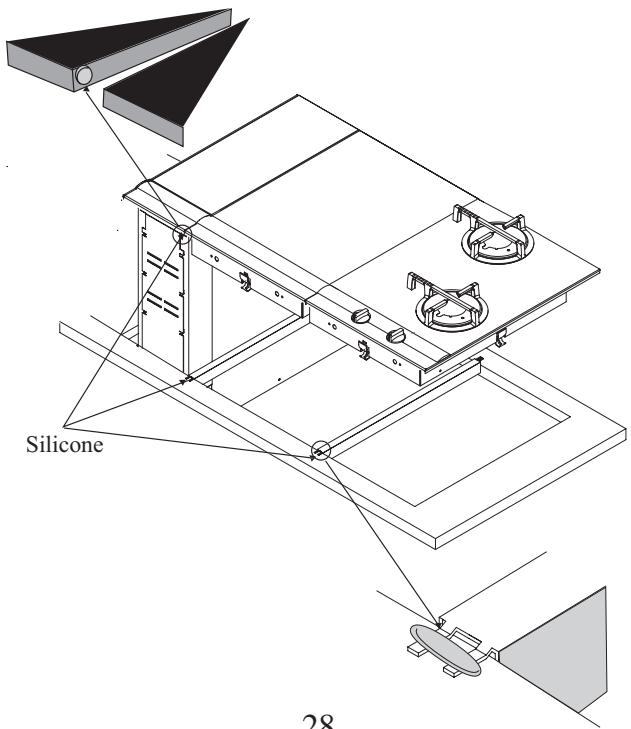

5. Posez de la silicone aux deux coins tournés vers l'appareil suivant (cf. fig.). ATTENTION ! Utilisez exclusivement la silicone fournie, qui résiste aux fortes températures pouvant être atteintes par l'appareil.
6. Poussez une poutrelle de renfort contre l'appareil. Appliquez de la silicone sur la poutrelle (cf. fig.).
7. Serrez les fixations au plan de travail en vous servant d'un tournevis cruciforme.
8. Répétez les opérations ci-dessus à partir du point 2 pour les autres appareils.

Afin d'optimiser la qualité d'assemblage des unités installées, on peut fermer les joints des verres avec de la silicone en procédant comme suit :

1. Retirez les tôles alu des unités.

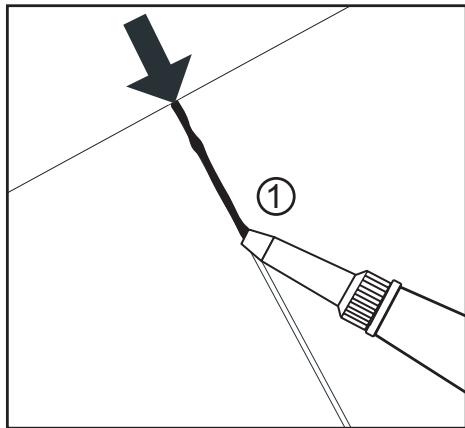

2. Posez un cordon de silicone dans le joint des deux plaques de verre. Utilisez uniquement le produit fourni, qui résiste aux températures élevées de l'appareil. (Fig. 1)
3. Pulvérisez un peu d'eau additionnée de produit vaisselle sur la ligne de silicone.

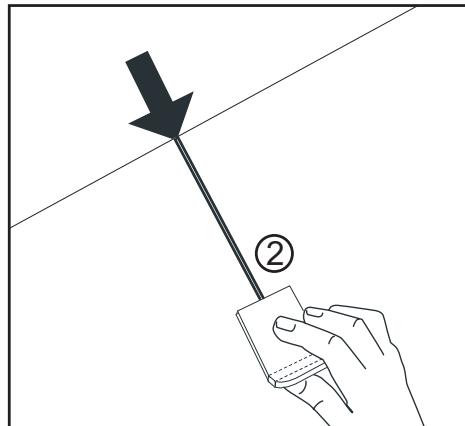

4. Comprimez fortement le taquet caoutchouc contre les verres et tirez-le lentement du bord arrière vers le bord avant. (Fig. 2)
5. Laissez la silicone durcir jusqu'au lendemain.
6. En vous servant du grattoir à lame fine fourni, enlevez la pellicule de silicone résiduelle adhérant au verre. Prenez soin de ne pas endommager la silicone du joint proprement dit. Travaillez uniquement dans la longueur de l'assemblage.
7. Complétez le nettoyage de la plaque de verre en la frottant avec le produit spécial pour plaques vitrocéramiques fourni.

Aperçu des dimensions largeur extérieures des unités

180 mm

Hotte-table

360 mm

Plaque vitrocéramique à 2 zones de cuisson

Plan de cuisson à gaz à deux foyers.

Table à induction à 2 zones de cuisson

Grid

Gril/Friteuse

Wok.

580 mm

Plaque vitrocéramique à 4 zones de cuisson.

Plan de cuisson à gaz à 4 foyers.

720 mm

Plaque vitrocéramique à 4 zones de cuisson.

Plan de cuisson à gaz à 4 foyers.

Plaque à induction à 4 zones de cuisson.

Service après-vente

Avant de faire appel au S.A.V. - Conseils techniques

Problèmes	Solutions possibles
La table ne fonctionne pas....	Vérifiez si le robinet de gaz est ouvert. Assurez-vous que la bou-teille de gaz n'est pas vide.
Le brûlante fonctionne mal....	Vérifiez si la couronne est bien positionnée dans le brûleur.
L'allumage automatique du gaz ne fonctionne pas....	Voyez la section “Brûleurs” du chap. “Comment utiliser...”.
Le gaz n'arrive plus)dès que je l'a-che la manette de commande.....	Contrôlez le relais HFI et les fusi-bles.N'oubliez pas qu'il faut pou-ser la manette de commande à fond et de la tener enforcée pen-dant 10 secondes.

Service et pièces détachées

Pour les appareils commercialisés par la Belgique

Toute opération d'entretien et de dépannage effectué par une personne non-compétente risque de provoquer des dommages corporels et/ou matériels, de même que l'appareil risque d'en être déterminé.

Toute intervention sur l'appareil pendant la période de garantie ne peut être effectuée que par un service Electrolux ou par un centre S.A.V. approuvé par Electrolux.

Si l'appareil pose problème, veuillez vous reporter à la section "Avant de faire appel au S.A.V.". Si vous faites appel au S.A.V. pour résoudre un problème dont la solution est décrite dans ladite section, vous risquez d'avoir à payer le coût de l'intervention ; ce qui est également le cas si l'appareil a été utilisé à des fins autres que celles prévues.

Si vous n'arrivez pas à résoudre le problème à partir de la section "Avant de faire appel au S.A.V.", ou si vous avez besoin de pièces détachées, veuillez téléphoner au

02-363444

En téléphonant à ce numéro, vous serez automatiquement mis(e) en contact avec le centre S.A.V. le plus proche.

Pour demander des interventions ou des pièces détachées, veuillez indiquer les numéros de modèle, de série et de produit que vous trouverez sur la couverture de ce manuel.

N'utilisez que des pièces détachées d'origine.

1. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
2. une réaction chimique ou électrochimique provoquée par l'eau,
3. des conditions environnementales anormales en général,
4. des conditions de fonctionnement inadaptées,
5. un contact avec des produits agressifs.
6. La garantie ne s'applique pas pour les défectuosités dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.
7. Ne sont pas couvertes par la garantie les défectuosités qui proviennent de réparations ou d'interventions pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.
8. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
9. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
10. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas concluante, ou si les frais de réparation sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur. Dans ce cas, nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.
11. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.
12. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
13. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

DÉCLARATION DE CONDITIONS DE GARANTIE.

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se découvrir. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultent d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM Bergensestenweg, 719 - 1502 LEMBEEK Tél. [phone]

Service et pièces détachées

Pour les appareils commercialisés par la France

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service Après Vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "En cas d'anomalie de fonctionnement". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Electrolux Home Products France S.A.S. au capital de 67 500 000 - 552 042 285 RCS SENLIS

AEG

Pour tenir nos engagements, nous écoutons les consommateurs.

Info Conso Electrolux est le lien privilégié entre la marque et ses consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des informations pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et leur satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.

À bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] (0,15 TTC/mn)

Fax : [phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

Fax : [phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi
