MODE D'EMPLOI CS200DY2 DOMETIC

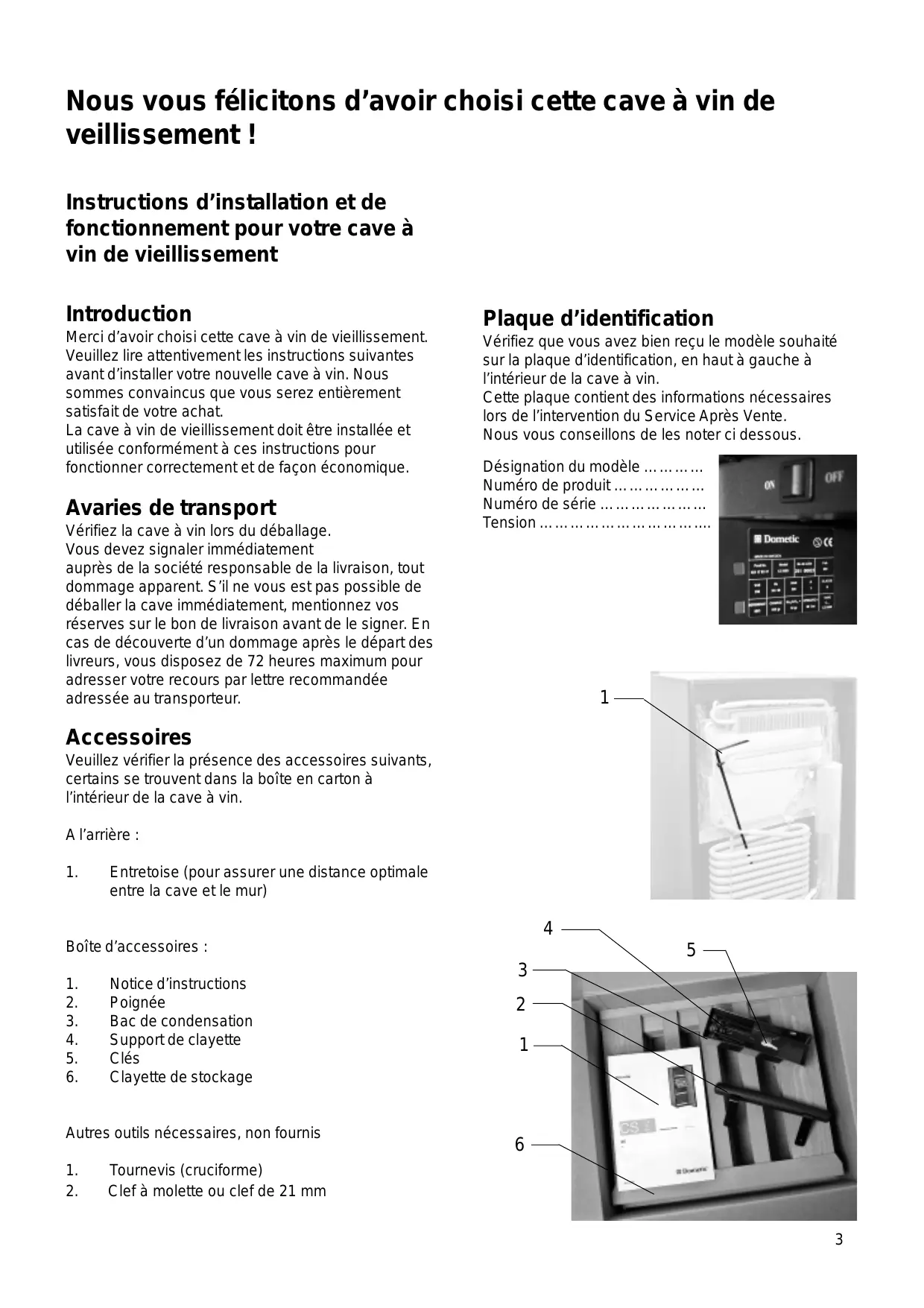

825 12 39-01 Nous vous félicitons d’avoir choisi cette cave à vin de veillissement ! Instructions d’installation et de fonctionnement pour votre cave à vin de vieillissement Introduction Plaque d’identification Merci d’avoir choisi cette cave à vin de vieillissement. Veuillez lire attentivement les instructions suivantes avant d’installer votre nouvelle cave à vin. Nous sommes convaincus que vous serez entièrement satisfait de votre achat. La cave à vin de vieillissement doit être installée et utilisée conformément à ces instructions pour fonctionner correctement et de façon économique. Vérifiez que vous avez bien reçu le modèle souhaité sur la plaque d’identification, en haut à gauche à l’intérieur de la cave à vin. Cette plaque contient des informations nécessaires lors de l’intervention du Service Après Vente. Nous vous conseillons de les noter ci dessous. Avaries de transport Vérifiez la cave à vin lors du déballage. Vous devez signaler immédiatement auprès de la société responsable de la livraison, tout dommage apparent. S’il ne vous est pas possible de déballer la cave immédiatement, mentionnez vos réserves sur le bon de livraison avant de le signer. En cas de découverte d’un dommage après le départ des livreurs, vous disposez de 72 heures maximum pour adresser votre recours par lettre recommandée adressée au transporteur. Désignation du modèle ………… Numéro de produit ……………… Numéro de série ………………… Tension …………………………....

Accessoires Veuillez vérifier la présence des accessoires suivants, certains se trouvent dans la boîte en carton à l’intérieur de la cave à vin. A l’arrière :

Entretoise (pour assurer une distance optimale entre la cave et le mur)

Boîte d’accessoires :

Notice d’instructions Poignée Bac de condensation Support de clayette Clés Clayette de stockage Autres outils nécessaires, non fournis

Tournevis (cruciforme) Clef à molette ou clef de 21 mm

FIG. 1 Installation Entretoise métallique Veuillez suivre ces instructions d’installation : Pour assurer le meilleur fonctionnement possible, l’air doit pouvoir circuler librement vers l’unité de refroidissement derrière la cave à vin. Un espace libre d’au moins 25 mm doit être laissé derrière la cave à vin, ainsi que sur les côtés. Laissez un espace libre d’au moins 100 mm au-dessus de la cave à vin. Ajustez les pieds de la cave à vin pour qu’elle soit parfaitement de niveau. en position verticale, dans les deux sens. Si nécessaire, utilisez un niveau à bulle. FIG.1 30 mm Mur Entretoise métallique

1. Enlevez la palette de transport sur laquelle repose

2. IMPORTANT ! Ajustez les pieds pour avoir un

espace libre de 30 mm sous la cave à vin.

3. Utilisez les deux vis pour fixer l’entretoise des deux

côtés à l’arrière de la cave à vin. L’entretoise assure un espace suffisant pour une bonne ventilation. FIG 2 , FIG 4. 4.Pour un fonctionnement optimal, veillez à ce que la cave à vin ne soit pas située trop près d’une source de chaleur (radiateur, cuisinière ou lumière directe du soleil). Mur 5.Vérifiez que le filtre à charbon est en place, dans le coin supérieur gauche à l’intérieur de la cave à vin.

6. Montez la poignée sur la porte. Le cadre de la porte

a des trous pré-perçés sur le côté. FIG 3 Notez que la porte doit pouvoir être ouverte d’au moins 90° pour sortir les clayettes coulissantes.

AVERTISSEMENT IMPORTANT !

7. Montez le bac de condensation à l’arrière

conformément aux FIG 5a , 5b et 5c de la page 5. Les vis sont déjà en place à l’arrière. FIG 2

FIG 3 FIG 5a FIG 5b FIG 4 Branchement électrique. Il est primordial que l’installation électrique soit effectuée correctement et conformément aux réglementations en vigueur. Votre cave à vin fonctionne avec du courant alternatif monophasé. Veuillez vérifier que la tension indiquée sur la plaque d’identification correspond à votre alimentation électrique. FIG 5c

ÊTRE RELIÉE À LA TERRE. La cave à vin est munie d’une fiche électrique avec prise de terre. Dometic et ses filiales se dégagent de toute responsabilité en cas d’incident dû à l’absence de prise de terre ou si cette dernières est défectueuse. FIG 6 Les câbles électriques doivent être passés et fixés de façon à ce qu’ils ne puissent pas entrer en contact avec des parties chaudes ou tranchantes de la cave à vin. Branchez la cave à vin à la prise électrique et mettezla en service avec l’interrupteur S1 (voir FIG. 6). Réglage de la température (voir FIG. 7) La cave à vin est équipée d’un programmateur électronique. Il vous permet de programmer la température à l’intérieur de la cave à vin. Votre vin sera idéalement gardé à une température comprise entre 10°C et 15°C, selon le conseil des experts. La température pré-réglée d’usine est indiquée sur l’afficheur. La température, [pré-réglée en usine à 12°C], peut être modifiée à la demande entre 8°C et 18°C.

1. Appuyez sur la touche [1] (voir FIG. 7). Le message

L1 s’affiche, puis la température pré-réglée clignote après un instant.

2. Utilisez les touches [2] et [3] (voir FIG 7) pour

augmenter ou réduire la température.

3. Attendez environ 6 secondes pour que le système

enregistre la nouvelle valeur pré-réglée.

FIG 7 Entretien Nous vous recommandons de maintenir votre cave à vin le plus propre possible. Débranchez la cave à vin avant tout nettoyage. N’utilisez pas de substances abrasives ni trop parfumées. Utilisez une éponge ou un chiffon doux et un détergeant léger. Il est très important de vérifier régulièrement que la circulation de l’air sous et derrière la cave à vin n’est pas bloquée. La condensation est récupérée dans un petit bac à l’arrière de la cave à vin. Le bac contient une éponge qui facilite l’évaporation de la condensation. Vérifiez que le conduit en plastique qui achemine l’eau de la cave à vin au bac n’est pas obturé par de la poussière ou des salissures.

Modèle Vous devez remplacer le filtre à charbon tous les deux ans. Le filtre est situé dans le coin supérieur gauche, à l’intérieur de la cave à vin. Nb maxi. de clayettes coulissantes CS 110 CS 160 CS 200 8 porte bois / 9 porte verre

Chaque kit contient deux clayettes et des supports de clayette. Numéro du kit de clayettes coulissantes: 921 17 81-99 Numéro du kit de clayettes de stockage :921 17 81-98 Si la cave à vin ne fonctionne pas, commencez par vérifier les points suivants avant d’appeler un technicien :

• que la fiche électrique est correctement branchée à la prise

• que l’interrupteur de la cave à vin est bien en position de service

• que le fusible de l’alimentation électrique est intact Si la cause n’est pas citée ci-dessus, vous devez faire appel à un technicien agréé. La cave à vin est équipée d’une sécurité en cas de surchauffe. Un technicien agréé peut vérifier si elle S´est déclenché ou pas. Stockage du vin. Référez-vous aux illustrations à la page 31-32. Les bouteilles doivent être rangées en fonction de leurs tailles. Les bouteilles les plus courantes sont de type «Bordeaux » et « Bourgogne ». Ces bouteilles ne sont pas toutes identiques Il existe des versions « traditionnelles » et « légères ». Les bouteilles de champagne et les vins d’Alsace ont différents diamètres et hauteurs. Prenez ces différences en considération lorsque vous stockez votre vin et évitez de mélanger des bouteilles des types différents. Lorsque vous conservez le vin, il est important que les bouteilles soient couchées de façon à ce que le bouchon reste en contact avec le vin. Pour optimiser l’utilisation du volume disponible, nos illustrations montrent la meilleure façon de ranger des bouteilles de Bourgogne et de Bordeaux. NOTEZ que vous ne devez pas mettre plus d’une rangée de bouteilles sur les clayettes coulissantes. Les clayettes coulissantes et les clayettes de stockage peuvent être placées à différents endroits en fonction de la taille de votre cave à vin. FIG 8 & 9

Nombre maximal de bouteilles bordelaises (traditionnelles) pouvant être stockées dans une cave à vin comportant des clayettes de stockage et une clayette coulissante : Modèle Nb. de clayettes 1+1 1+2 1+3 CS 110 CS 160 CS 200 Nb. de bouteilles

Montage des guides et des supports de clayette Montez les guides pour les clayettes coulissantes en positionnant le crochet arrière du guide en face du trou de votre choix, à l’arrière de la rangée (Flèche 1 FIG 8), appuyez dans la direction de la flèche. Procédez de la même façon avec le crochet avant (Flèche 2 FIG 8).

FIG 8 Montage des supports pour les clayettes de stockage. Positionnez les crochets du support dans les trous à la hauteur de votre choix, appuyez comme le montre la flèche 1, puis appuyez vers le bas (flèche 2). Voir FIG 9
