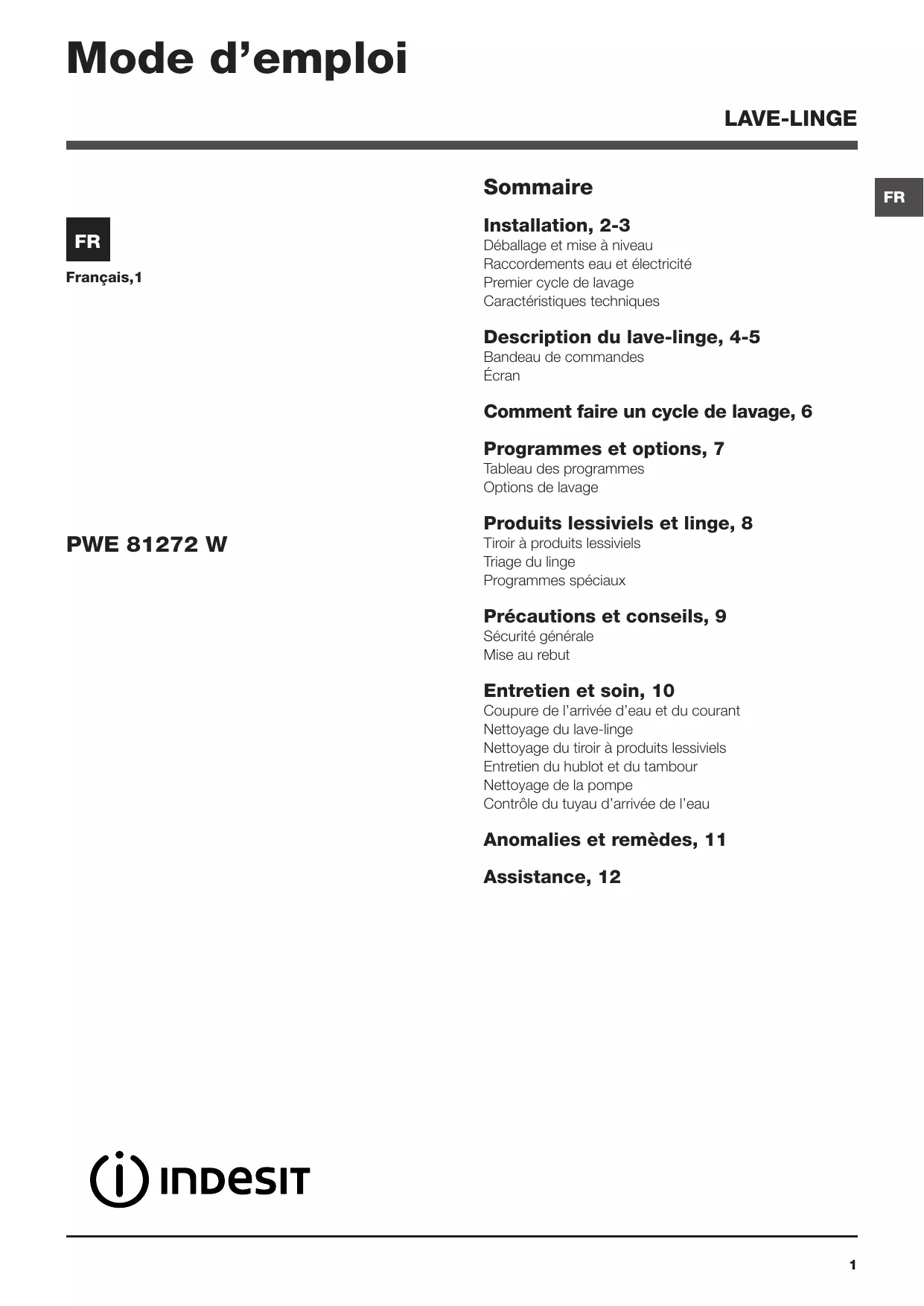

Comment faire un cycle de lavage, 6 Programmes et options, 7 Tableau des programmes Options de lavage
Tiroir à produits lessiviels Triage du linge Programmes spéciaux
Sécurité générale Mise au rebut
Coupure de l’arrivée d’eau et du courant Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau
2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 4 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).
5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.
2. Si le sol n’est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l’appareil; son angle d’inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.
Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder.
(voir page ci-contre). ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Utiliser ceux qui sont fournis avec l’appareil.
Premier cycle de lavage ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.
Raccordement électrique
• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lave-linge. Autrement, remplacer la prise ou la fiche.
! Après installation du lave-linge, la prise de courant doit être facilement accessible.
BOUTON PROGRAMMES: pour sélectionner le programme désiré (voir “Tableau des programmes”). Touches et voyants OPTION: pour sélectionner les options disponibles. Le voyant correspondant à l’option sélectionnée restera allumé. Touche ESSORAGE : appuyer sur cette touche pour diminuer la vitesse de l’essorage ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran. Touche TEMPÉRATURE : appuyer sur cette touche pour diminuer la température ou pour l’exclure complètement. La valeur correspondante s’affiche à l’écran. Touche DÉPART DIFFÉRÉ : appuyer pour sélectionner un départ différé pour le programme choisi. Le retard est affiché à l’écran.
Pour éviter d’abîmer l’appareil, attendre que le symbole s’éteigne avant d’ouvrir le hublot (3 minutes environ). Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot. Stand-by Ce lave-linge, conformément aux nouvelles normes en vigueur dans le domaine de l’économie d’énergie, est équipée d’un système d’extinction automatique (veille) activé après 30 minutes environ d’inutilisation. Appuyez brièvement sur la touche ON-OFF et attendre que la machine soit réactivée. Consommation en off-mode : 1W Consommation en Left-on : 1W
De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de la vitesse d’essorage et de la température que la machine peut effectuer en fonction du programme sélectionné ou des dernières valeurs sélectionnées si ces dernières sont compatibles avec le programme sélectionné. Le sablier clignote pendant que l’appareil élabore les données selon le programme et le niveau sélectionnés. 10 minutes maximum après la mise en marche, l’icône “sablier” s’allume en fixe et le temps résiduel définitif s’affiche. L’icône sablier s’éteint au bout d’une minute environ après affichage du temps résiduel définitif.
Lavage Rinçage Les barres “essorage” indiquent le niveau d’essorage correspondant au niveau maximum programmable pour le cycle sélectionné. Le symbole “DÉPART DIFFÉRÉ” s’éclaire pour signaler que l’écran est en train d’afficher le “Départ différé” sélectionné.
2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante. 3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Produits lessiviels et linge”. 4. FERMER LE HUBLOT. 5. CHOISIR LE PROGRAMME. Sélectionner à l’aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d’essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s’affiche sur l’écran. 6. PERSONNALISER LE CYCLE DE LAVAGE. Appuyer sur les touches correspondantes : Modifier la température et/ou l’essorage. L’appareil affiche automatiquement la température et l’essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s’ils sont compatibles avec le programme on peut diminuer choisi. Par pression sur la touche progressivement la température de lavage jusqu’à un on lavage à froid “OFF”. Par pression sur la touche peut diminuer progressivement la vitesse d’essorage jusqu’à sa suppression totale “OFF”. Une autre pression sur les touches ramènera les valeurs aux maximales prévues. Sélectionner un départ différé. Pour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette s’éclaire sur l’écran. option est activée, le symbole Pour supprimer le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche “OFF”.
• Appuyer une nouvelle fois sur la touche pour désactiver l’option; le voyant s’éteint. ! Si l’option sélectionnée est incompatible avec le programme sélectionné, le voyant se met à clignoter et l’option n’est pas activée. ! Si l’option sélectionnée n’est pas compatible avec une autre sélectionnée précédemment, le voyant correspondant à la première fonction sélectionnée se met à clignoter et seule la deuxième est activée, le voyant de l’option activée s’éclaire. 6
7. DÉMARRER LE PROGRAMME. Appuyer sur la touche MARCHE/PAUSE. Le voyant correspondant s’allume en bleu fixe et le hublot est verrouillé (symbole HUBLOT VERROUILLÉ allumé). Pour modifier un programme lorsqu’un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MARCHE/PAUSE (le voyant MARCHE/PAUSE devient couleur ambre et clignote lentement) ; sélectionner le cycle désiré et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE ; si le symbole HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot (3 minutes environ). Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE. 8. FIN DU PROGRAMME. Elle est signalée par l’inscription “END” qui s’affiche à l’écran ; quand le symbole HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot (3 minutes environ). Ouvrir le hublot, vider le lave-linge et éteindre l’appareil.
Système d’équilibrage de la charge Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.
Humidité résiduelle %
Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C et 40°C. La température effective de lavage peut différer de la température indiquée. 2) Programme coton long: sélectionner le programme 2 et une température de 40°C. 3) Programme coton court: sélectionner le programme 4 et une température de 40°C. 4) Programme Synthétique ainsi que: sélectionner le programme 5 et une température de 40°C.
La technologie de «PRIME» ajuste les consommations d’eau, d’électricité et la durée de lavage en fonction de la charge effective de linge. Une pression sur la touche permet en outre de sélectionner l’option: - Eau: pour réduire la consommation d’eau sans pour autant renoncer à des résultats impeccables (conseillée pour du linge très sale). - Énergie: cette option, sélectionnée en automatique par «PRIME», réduit la consommation d’électricité (conseillée pour du linge normalement sale). - Temps: pour réduire la durée de lavage (conseillée pour du linge peu sale). ! Il n’est activable que sur les programmes 1, 2, 3, 4, 5 (les trois niveaux) et 6, 7, 8 (niveaux - Énergie et - Temps). Rinçage Plus La sélection de cette option permet d’augmenter l’efficacité du rinçage et d’éliminer totalement toute trace de lessive. Elle est très utile en cas de peaux particulièrement sensibles. ! Elle n’est pas activable sur les programmes 8, , . Repassage facile En cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire le froissement. En fin de cycle, le lave-linge fait tourner le tambour lentement, le voyant de l’option REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (le premier est bleu, le deuxième est ambre). Pour compléter le cycle, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.
PAUSE se mettent à clignoter. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE. ! Elle n’est pas activable sur les programmes 8, 9, 13, , . Anti-taches
44 plus résistantes. Monter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac 1. Au 1 3 moment de verser l’eau de Javel, 3 attention à ne pas dépasser le 22 niveau “max” indiqué sur le pivot central (voir figure). Pour n’effectuer qu’un blanchissage, verser l’eau de Javel dans le bac supplémentaire 4, sélectionner le programme “Rinçage” et activer la fonction “Anti-taches” . Pour blanchir en cours de lavage, verser la lessive et les additifs, sélectionner le programme souhaité et activer l’option “Antitaches” . L’utilisation du bac supplémentaire 4 exclut le prélavage. ! Elle n’est pas activable sur les programmes 1, 6, 8, 9, 10, 11, 12, 13, , . 7
Mix Froid 30’: il est spécialement conçu pour laver des vêtements peu sales en un rien de temps : il ne dure que 30 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme 8 permet de laver à froid des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Laine: grâce au programme 9 vous pouvez laver à la machine tous vos vêtements en laine, y compris ceux qui portent l’étiquette “ lavage à la main uniquement “ . Pour obtenir d’excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 2 kg. Soie: sélectionner le programme de lavage spécial 10 pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat. Voilages: pliez-les bien et glissez-les dans une taie d’oreiller ou dans un sac genre filet. Sélectionner le programme 10. Duvets: pour laver des articles avec garnissage en duvet d’oie comme par exemple des couettes deux places ou une place (poids maximal à ne pas dépasser 3 kg), oreillers, anoraks, utiliser le programme spécial 11 “Duvets”. Pour introduire les duvets dans le tambour, nous recommandons de replier les bords en dedans (voir figures) et de ne pas occuper plus de ¾ du volume du tambour. Pour un lavage optimal, nous recommandons d’utiliser une lessive liquide à doser dans le tiroir à produits lessiviels.
! Utiliser des lessives en poudre pour du linge en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C. ! Respecter les indications figurant sur le paquet de lessive. Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.
3 - le type de textile / le symbole sur l’étiquette. - les couleurs: séparer le linge coloré du blanc. • Vider les poches et contrôler les boutons. • Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec : Textiles résistants : 8 kg max. Textiles synthétiques : 3,5 kg max. Textiles délicats : 2 kg max. Baskets (programme 13): est spécialement conçu pour laver des chaussures de sport; pour obtenir d’excellents résultats nous recommandons de ne pas en laver plus de 2 paires à la fois.
! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.
• Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances ou de l’expérience nécessaires, à moins qu’elles n’aient été formées et encadrées pour l’utilisation de cet appareil par une personne responsable de leur sécurité. Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. • Cet appareil est conçu pour un usage domestique. • Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son optionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide.
• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de 9
Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.
Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure). Le laver à l’eau courante ; effectuer cette opération assez souvent.
Nettoyage de la pompe Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.
Pour accéder à cette préchambre : 1
4. revisser le couvercle; 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.
Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.
Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.
Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné.
• Le tuyau est plié. • Le robinet de l’eau n’est pas ouvert. • Il y a une coupure d’eau.La touche MARCHE/PAUSE n’a pas été enfoncée. • Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65 et 100 cm (voir “Installation”). • L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Le lave-linge prend l’eau et Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre vidange continuellement. la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.
F-..). Il y a un excès de mousse.
• L’option REPASSAGE FACILE est activée : pour compléter le programme, appuyer sur la touche MARCHE/PAUSE (“Programmes et options”). • Le tuyau de vidange est plié (voir “Installation”). • La conduite d’évacuation est bouchée. • Le tambour n’a pas été débloqué comme il faut lors de l’installation du lave-linge (voir “Installation”). • Le lave-linge n’est pas posé à plat (voir “Installation”). • Le lave-linge est coincé entre des meubles et le mur (voir “Installation”). • Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”). • Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer. Si l’anomalie persiste, appeler le service d’assistance.
• La quantité utilisée est excessive.
Communiquer : • le type de panne ; • le modèle de l’appareil (Mod.) ; • le numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.
