OMNI ANTENNA WLO31 - Antenne Wi-Fi SITECOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne Wi-Fi omnidirectionnelle
Marque	SITECOM
Modèle	OMNI ANTENNA WLO31 (WL-031)
Bande de fréquence	2,4 GHz (IEEE 802.11b/g/n)
Gain	10 dBi
Connecteur	SMA femelle inversée
Couverture horizontale	360 degrés
Couverture verticale	30 degrés (approximatif)
Hauteur	21,5 cm
Diamètre	2,5 cm
Poids	50 g
Alimentation	Passive (aucune alimentation externe requise)
Fonctions principales	Améliorer la couverture sans fil, amplifier le signal Wi-Fi
Installation	Montage sur périphérique avec connecteur SMA inversé, orientation manuelle
Compatibilité	Routeurs, points d'accès, cartes réseau avec antenne externe amovible
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Respecter les réglementations locales d'émission radio (directive R&TTE)
Pièces détachées	Antenne uniquement ; connecteur non remplaçable
Réparabilité	Non réparable par l'utilisateur ; remplacer si défectueuse
Garantie	2 ans (estimation)
Contenu de l'emballage	Antenne WL-031, guide d'installation rapide
Certifications	CE, R&TTE

FOIRE AUX QUESTIONS - OMNI ANTENNA WLO31 SITECOM

Comment installer l'antenne WL-031 sur mon routeur ?

Retirez l'antenne d'origine de votre routeur en la dévissant. Vissez ensuite l'antenne WL-031 sur le connecteur SMA inversé. Assurez-vous qu'elle est bien fixée.

Quel est l'avantage d'une antenne omnidirectionnelle ?

Une antenne omnidirectionnelle émet le signal dans toutes les directions horizontales (360 degrés), offrant une couverture uniforme autour du point d'accès.

Puis-je utiliser cette antenne avec un adaptateur USB Wi-Fi ?

Oui, si votre adaptateur USB possède un connecteur d'antenne externe SMA inversé. Sinon, vous aurez besoin d'un adaptateur ou câble approprié.

Quelle est la portée maximale avec cette antenne ?

La portée dépend de l'environnement et de l'équipement. Grâce au gain de 10 dBi, vous pouvez étendre la couverture de 30 à 50 % par rapport à une antenne standard.

Dois-je orienter l'antenne d'une manière spécifique ?

Oui, pour une performance optimale, orientez l'antenne verticalement. La couverture horizontale est de 360 degrés et la couverture verticale d'environ 30 degrés.

L'antenne est-elle compatible avec le standard 802.11ac ?

Non, cette antenne fonctionne uniquement en 2,4 GHz (802.11b/g/n). Elle n'est pas compatible avec la bande 5 GHz utilisée par le 802.11ac.

Y a-t-il des restrictions d'utilisation dans l'Union Européenne ?

Oui, l'utilisation d'antennes émettant à 2,4 GHz est soumise à la directive 1999/05/CE (R&TTE). Consultez l'autorité de régulation de votre pays pour les restrictions nationales.

Comment nettoyer l'antenne ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les produits chimiques ou l'eau qui pourraient endommager l'antenne.

Que faire si le connecteur ne correspond pas ?

Vérifiez le type de connecteur de votre périphérique. L'antenne utilise un SMA inversé femelle. Si nécessaire, procurez-vous un adaptateur SMA.

L'antenne fonctionne-t-elle avec un signal 5 GHz ?

Non, elle est conçue uniquement pour la bande 2,4 GHz. L'utiliser sur un signal 5 GHz pourrait entraîner une perte de performances ou des dommages.

MODE D'EMPLOI OMNI ANTENNA WLO31 SITECOM

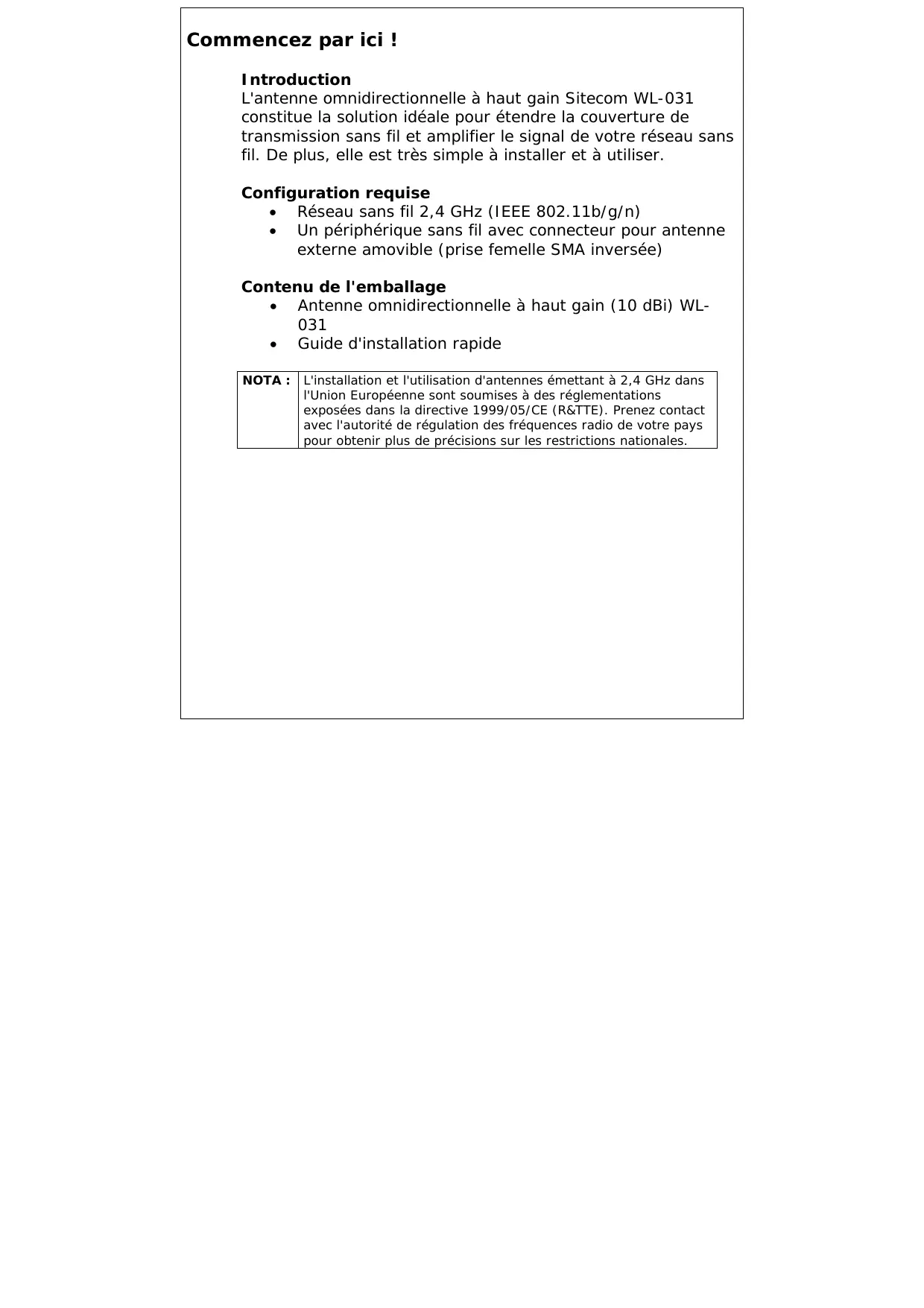

L'antenne omnidirectionnelle à haut gain Sitecom WL-031 constitue la solution ideale pour étendre la couverture de transmission sans fil et amplifier le signal de votre réseau sans fil. De plus, elle est très simple à installer et à utiliser.

Configuration requise

Réseau sans fil 2,4 GHz (IEEE 802.11b/g/n)
- Un périphérique sans fil avec connecteur pour antennene externe amovible (prise femelle SMA inversée)

Contenu de l'emballage

Antenne omnidirectionnelle à haut gain (10 dBi) WL-031
- Guide d'installation rapide

NOTA :

L'installation et l'utilisation d'antennes émettant à 2,4 GHz dans l'Union Européenne sont soumises à des réglementations exposées dans la directive 1999/05/CE (R&TTE). Prenez contact avec l'autorité de régulation des fréquences radio de votre pays pour obtenir plus de précisions sur les restrictions nationales.

Étape 1

• Détachez l'une des antennes d'origine du périphérique sans fil (tel qu'un routeur sans fil, un point d'accès, etc.).

• Attachez l'antenne WL-031 à votre péripérisque sans fil.

Étape 2

• Pour obtenir les salariés résultats avec l'antenne omnidirectionnelle WL-031, il convient d'orienter celle-ci correctement. Procedez à l'orientation de votre antenne en vous basant sur le schéma suivant qui montre la direction et la zone de couverture du signal amplifié.

Horizontal coverage

Vertical coverage

Terminé

L'installation de votre antennne WL-031 est à présent terminée.
