Type d'appareil	Récepteur radio fil pilote
Communication	Bidirectionnelle
Alimentation	230 V AC (typique)
Nombre de canaux	Non précisé
Compatibilité	Protocoles radio standard
Installation	Fixation murale ou boîtier électrique
Dimensions	Compact, adapté au tableau électrique
Type de commande	Fil pilote
Indicateurs	LED de statut
Température de fonctionnement	0 à 40 °C (typique)
Protection	Normes électriques en vigueur
Utilisation	Gestion chauffage électrique
Fréquence radio	Non précisé
Montage	Rail DIN ou boîtier
Poids	Léger, adapté à l'installation électrique

FOIRE AUX QUESTIONS - 4242220 SOMFY

Comment réinitialiser le moteur SOMFY 4242220 ?

Pour réinitialiser le moteur, maintenez le bouton de programmation enfoncé pendant environ 10 secondes jusqu'à ce que le moteur émette un bip.

Le moteur ne répond pas à la télécommande, que faire ?

Vérifiez que la télécommande est correctement alimentée et que les piles sont en bon état. Si le problème persiste, essayez de réinitialiser le moteur.

Comment régler la fin de course du moteur ?

Pour régler la fin de course, appuyez sur le bouton de programmation, puis déplacez le moteur jusqu'à la position souhaitée et validez en appuyant à nouveau sur le bouton.

Le moteur fait un bruit étrange, que dois-je vérifier ?

Vérifiez si le moteur est correctement installé et s'il n'y a pas d'obstacles bloquant son fonctionnement. Si le bruit persiste, contactez le support technique.

Comment savoir si le moteur est en mode d'économie d'énergie ?

Le moteur passe en mode d'économie d'énergie automatiquement après 10 minutes d'inactivité. Vous pouvez le sortir de ce mode en actionnant la télécommande.

Le moteur ne s'arrête pas à la position désirée, que faire ?

Vérifiez les réglages de fin de course. Si nécessaire, procédez à un nouvel ajustement en suivant les instructions du manuel.

Quel type de piles dois-je utiliser pour la télécommande ?

Utilisez des piles de type AAA 1,5V pour votre télécommande SOMFY.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel de SOMFY dans la section de support ou peut être fourni avec le produit lors de l'achat.

MODE D'EMPLOI 4242220 SOMFY

Nous vous remercions pour la confiance que vous nous avez accorded et nous vous felicitons d'avoir choisi l'un de nos produits.

Ce Récepteur radio Fil pilote bidirectionnel est destiné à contrôler des radiateurs équipés de fil pilote. Il communique à distance par un Thermostat programmable radio.

2. SECURITÉ

2.1. Sécurité et responsabilité

Avant d'installer et d'utiliser ce produit, dire attentivement cette notice.

Toute utilisetion hors du domaine d'application defini par Somfy est interdite. Elle entrainereait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy. Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

2.2. Consignes spécifiques de sécurité

Ne pas laisser le thermostat programmable filaire à la portée des enfants.

Pour ne pas endommager le produit :

1) Éviter les chocs!
2) Éviter les chutes!
3) Ne pas faire de projection de liquide ni l'immerger.
4) Ne pas utiliser de produits abrasifs ni de solvants pour le nettoyer. Sa surface peut être nettoyée à l'aide d'un chiffon doux et sec.

3. DESCRIPTION DU RÉCEPTEUR RADIO FIL PILOT E BIDIRECTIONNEL

Le récepteur radio Fil pilote bidirectionnel est destiné à contrôleur un dispositif de chauffage ou de climatisation. Il communique à distance avec un thermostat.

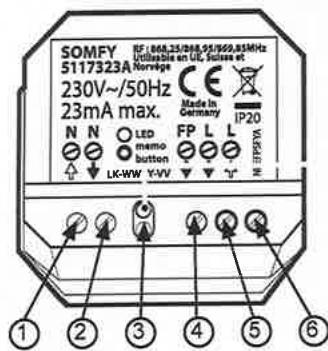

Alimentation secteur

1:Borne N = Neutre «secteur»
2:Borne N = Neutre «appareil de chauffage»

3:Voyant + bouton central

Voyant : Visualisation de l'etat de l'association avec unProgrammateur fil pilote / Visualisation de l'etat (ON ou OFF) durécepteur

Bouton: Mise en mode pour association avec un Programmateur fil pilote / Test manuel du récepteur.

Vers l'appareil de chauffage

4:Borne FP = Fil pilote (noir) «appareil de chauffage»
5:Borne L = Phase《appareil dechauffage》
6:Borne L = Phase《secteur》

4. RACCORDEMENT DU RECEPTEUR RADIO BIDIRECTIONNEL

Le Récépteur radio Fil pilote bidirectionnel doit être installé dans une boite assurant sa protection conformément aux normes et directives en vigueur.

Montage mural dans une boîte étanche IP44 (non fournie), sur le côte ou sous l'appareil de chauffage qu'il doit commander.

Veillez a garantir le maintain des cables de raccordement.

Montage dans une bofte encastree IP20 (non fournie) à proximé de l'appareil qu'il doit commander et à l'abri des projections d'eau.

Utiliser un dispositif de sécurité (fusible ou disjoncteur) afin de protégger le circuit d'alimentation secteur en cas de défaut.

Avant toute operation de raccordement, coupez l'alimentation au niveau du dispositif de sécurité le temps de l'installation. Procedez ensuite au raccordement en respectant les norme d'installation électrique et directives en vigueur du pays dans lequel l'appareil est installé.
Ce produit doit de préférence être raccordé par un professionnel dans les règles d'installation en vigueur (NF C 15-100).

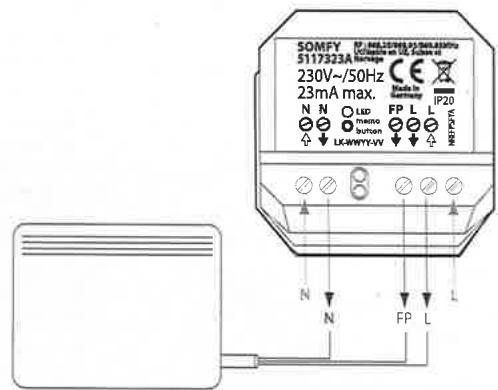

Raccordez le Récepteur radio Fil pilote bidirectionnel au dispositif à commander puis au secteur en respectant le schéma ci-dessous.

5. ASSOCIATION

10.1 Association du récepteur radio Fil pilote bidirectionnel avec le Programmateur fil pilote

Pour configurer votre installation, il est nécessaire d'autoriser la communication radio entre le

Programmateur fil pilote et le Récepteur radio Fil pilote bidirectionnel . Il faut

proceder à une association du Programmateur fil pilote avec le Récepteur radio

Fil pilote bidirectionnel.

A-Mise en mode association du recepteur

Appuyez pendant au moins 3 secondes sur le bouton central, jusqu'au clignotement du yovan. Ce dernier clignote pendant 5 minutes une fois par

Second, signature qu'il est en mode association. Vous dispose de 5 minutes.

Pour effectuer l'association décrite ci-dessous. Passé ce-delai, le recepteur

sort du mode association.

B- Association du Programmateur fil pilote avec le Récépteur radio Fil pilote bidirectionnel.

1- Sur le Programmateur fil pilote, par appuis successifs sur mode, placez l'indicateur de mode sous, «vous arriviez

à l'écran d'accueil du mode Régliages, appuyez sur

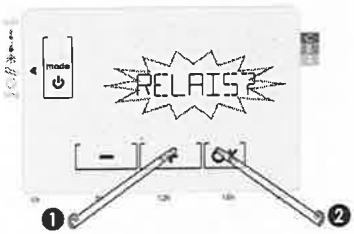

2- Choisissez PSSOCIER? à l'aide de [A] ou [D] et validez en appuyant sur OK.

3-ChoisissezRELFAIS7aI'aide de[+]ou[-]et appuyez sur[OK].

4- Choisissez la zone concernée par l'association à l'aide de [+] ou [ ] et validez en appuyant sur OK.

5- EN COURS s'affiche.

À réception du message transmis par le Programmateur fil pilote programmable, le voyant rouge du Récepteur radio Fil pilote bidirectionnel s'arrête de clignoter.

C- Contrôle automatique de l'association

Sur le Programmateur fil pilote, lesucces de Sur le Programmateur fil pilote programmable, I'association est indiquepar RELISSITE l'éché de l'association est indiqué par ECHC

Pour enlever le message RELISSITE ou ECHEC, appuyez sur mode ou attendez 1 minute.

Lorsqu'une zone contient déjà 3 Récepteur radio Fil pilote bidirectionnel, vous ne pouvez pas associé de Récepteur radio Fil pilote bidirectionnel supplémentaires. Dans ce cas, si vous aviez besoin la zone

3, le Programmateur fil pilote indiquerais 3C[MPLET.

E- Réinitialisation du récepteur en cas d'éché de l'association.

Appuyez au minimum 10 secondes sur le bouton central sans relâcher.

L'enchainement automatique des modes est alors décrit ci-dessous :
-Au bout de 4 secondes, le voyant commence a clignoter.
-Au bout de 8 secondes, le voyant clignote plus rapidement.
-Au bout de 10 secondes, le voyant s'eteint et le contact revient a I'etat OFF, le recepteur n'est plus apparae a aucun thermostat.
- Procedez de nouveau à l'appairage du thermostat avec le Récepteur radio Fil pilote bidirectionnel.

Questions sur le Récepteur radio bidirectionnel?

Constats	Solutions
Le récepteur ne fonctionne pas	Vérifier le fusible ou le disjoncteur du circuit d'alimentation
	Vérifier les piles du thermostat associé.
	Tester le récepteur
La liaison radio entre le récepteur et le thermostat est perdue.	Effectuer une réinitialisation du récepteur
	Refaire l'association avec le thermostat

6. DONNÉES TECHNIQUES

Récepteur radio Fil pilote bidirectionnel

Alimentation	230V AC 50Hz
Indice de protection	IP 20
Température d'utilisation	0°C à +40°C
Sortie Fil pilote	4 ordres, 10 appareils de chaufage au maximum (23 mA max).
Sécurité	Classe II.
Raccordement du récepteur	Par bornes à vis pour câbles rigides de 1 mm² à 1,5 mm².
Fréquences radio	868,25 Mhz / 868,95 Mhz / 869,85 Mhz
