DHQ740JE1 - Lave-vaisselle DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Marque	DE DIETRICH
Modèle	DHQ740JE1
Catégorie	Lave-vaisselle
Type d'encastrement	Intégrable, habillage en un ou deux panneaux
Capacité	12 couverts normalisés
Programmes de lavage	Boost, ICS, Normal, Eco, Wash, Crystal+, Flash, Cocktail
Modes de lavage	Primo (les deux tiroirs), Secundo (tiroir inférieur), Tertio (tiroir supérieur), Quattro (programmes différents par tiroir)
Consommation d'eau	8 à 19 litres par cycle selon programme
Consommation énergétique	0,8 à 1,8 kWh par cycle selon programme
Alimentation électrique	230 V / 50 Hz, fusible 10 A minimum
Pression d'eau	1 à 10 bar (0,1 - 1 MPa)
Fonctions spéciales	Intelligent Control System (détection automatique de salissure), adoucisseur d'eau réglable (H0 à H6), fonction TABS AUTO pour pastilles multifonctions, départ différé quart d'heure par quart d'heure, préchauffage pour programme Cocktail
Équipement	Deux tiroirs avec clayettes rabattables, paniers à couverts amovibles, fil verre escamotable, éclairage intérieur
Systèmes de sécurité	Sécurité anti-débordement, sécurité anti-fuite, sécurité totale sur tuyau d'alimentation, verrouillage des touches en cours de programme
Entretien	Nettoyage mensuel des filtres (déchets, principal, micro-filtre) ; programme de nettoyage sans vaisselle tous les 3 à 4 mois
Accessoires fournis	Bandelette test de dureté de l'eau, entonnoir pour sel, peignes pour couverts, clé de réglage des pieds
Poids	Environ 45-50 kg (estimation pour un lave-vaisselle encastrable de cette catégorie)

FOIRE AUX QUESTIONS - DHQ740JE1 DE DIETRICH

Comment régler l'adoucisseur d'eau ?

Pour régler l'adoucisseur, accédez au menu en appuyant longuement sur les deux touches Set. Appuyez ensuite sur l'une des touches Set jusqu'à afficher le réglage de l'adoucisseur (H0 à H6). Utilisez les touches + ou - pour sélectionner la valeur correspondant à la dureté de votre eau (mesurée avec la bandelette fournie). La validation est automatique après 10 secondes ou par un appui sur Set.

Puis-je utiliser des pastilles multifonctions ?

Oui, si la dureté de l'eau est inférieure à 25°F (réglages H0, H1 ou H2). Activez la fonction TABS AUTO dans le menu de réglage. Vous pouvez choisir entre les options 'Transparence Éclats' (brillance) ou 'Sèch net' (séchage renforcé). Les voyants sel et rinçage peuvent être désactivés si nécessaire.

Que faire si la vaisselle est mal lavée (traces blanches) ?

Vérifiez d'abord le niveau de sel régénérant et le réglage de l'adoucisseur. Des traces blanches peuvent indiquer une eau trop dure : augmentez le réglage de l'adoucisseur. Assurez-vous que le bouchon du réservoir de sel est bien fermé. Si les traces sont des dépôts calcaires, un programme de trempage avec un produit détartrant peut être nécessaire.

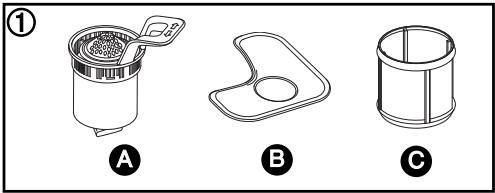

Comment nettoyer les filtres ?

Retirez d'abord les déchets du grand filtre. Dévissez le filtre à déchets d'un quart de tour et retirez-le. Retirez ensuite le filtre principal et le micro-filtre. Nettoyez-les soigneusement sous l'eau courante. Remontez dans l'ordre inverse en verrouillant bien le filtre à déchets (quart de tour à fond). Cette opération doit être effectuée environ une fois par mois.

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est branché et que le fusible (10 A minimum) n'a pas sauté. Assurez-vous que le robinet d'arrivée d'eau est ouvert. Si le message d'erreur d01 apparaît, il s'agit d'un défaut d'alimentation en eau. Pour annuler un programme bloqué, maintenez la touche Start/C enfoncée pendant plus de 2 secondes.

Comment programmer un départ différé ?

Après avoir sélectionné le programme, appuyez sur les touches + ou - pour choisir l'heure de fin souhaitée (par quart d'heure). Validez en appuyant sur Start/C. L'heure de fin s'affiche et le cycle démarrera automatiquement pour se terminer à l'heure programmée.

Pourquoi y a-t-il de l'eau dans le fond de la cuve ?

Un léger niveau d'eau est normal pour protéger les joints. Si l'eau est excessive, vérifiez que les filtres ne sont pas obstrués et que le tuyau de vidange n'est pas plié. Si le code d07 s'affiche, cela indique un défaut de débordement : fermez le robinet d'eau et contactez le service après-vente.

Comment régler la quantité de produit de rinçage ?

Le réglage d'usine est 3. Pour le modifier, accédez au menu de réglage via les touches Set. Recherchez le paramètre de produit de rinçage (voyant clignotant) et utilisez les touches + ou - pour ajuster de 1 à 6 (plus le chiffre est élevé, plus la quantité distribuée est grande). Validez automatiquement après 10 secondes.

Peut-on laver des casseroles très sales ?

Oui, utilisez le programme Boost (70°C) pour les salissures tenaces (gratins, sauces). Pour les plats très sales, vous pouvez ajouter une pastille supplémentaire dans le distributeur. Prélavez les gros déchets alimentaires avant de charger.

Que signifie le code d02 affiché à l'écran ?

Le code d02 indique un défaut de vidange. Vérifiez que le tuyau de vidange n'est pas plié ou obstrué, que l'opercule du siphon a été retiré, et que les filtres ne sont pas bouchés. Si le problème persiste, un technicien doit intervenir.

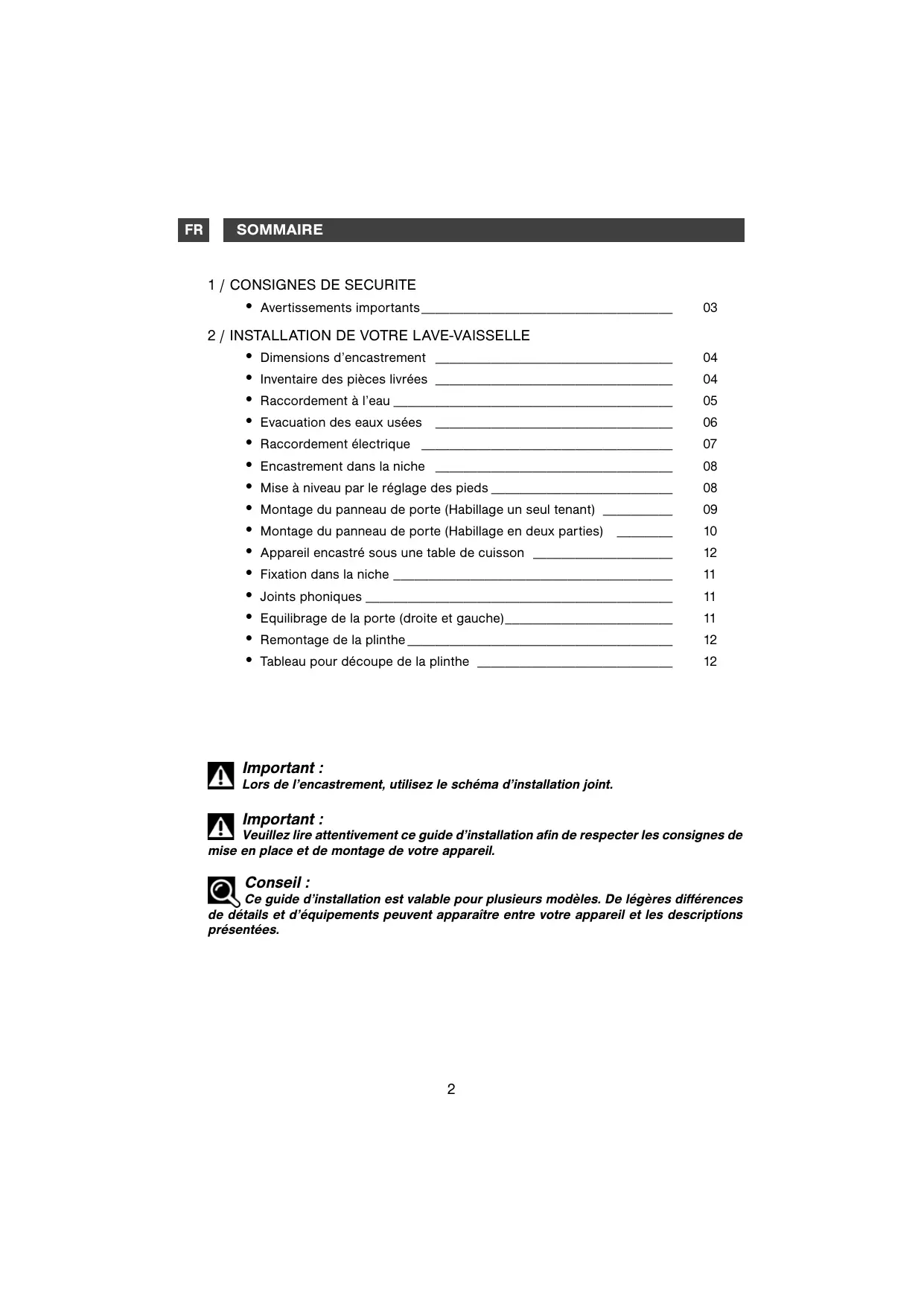

MODE D'EMPLOI DHQ740JE1 DE DIETRICH

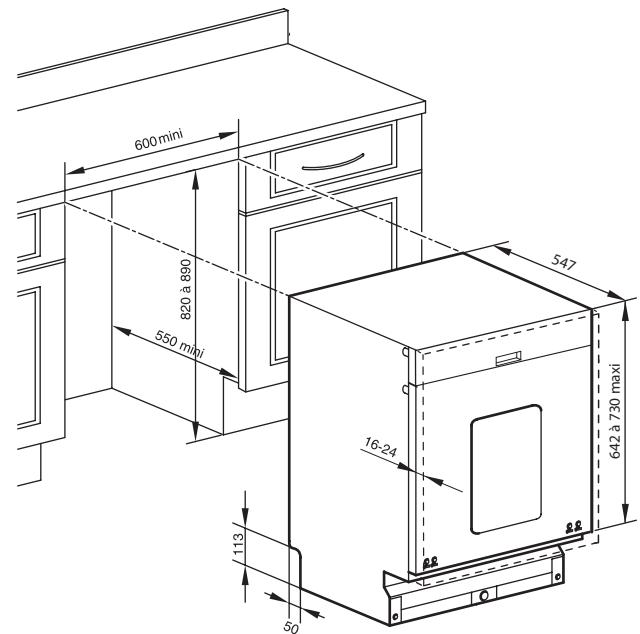

• Dimensions d'encastrement 04
  Inventaire des pieces livrées 04
  Raccordement à l'eau 05
  Evacuation des eaux usées 06
  Raccordementelectrique 07
• Encastrement dans la niche 08
• Mise à niveau par le réglage des pieds 08
  Montage du panneau de porte (Habillage un seul tenant) 09
  Montage du panneau de porte (Habillage en deux parties) 10
  Appareil encastré sous une table de cuisson 12
  Fixation dans la niche 11
• Joints phoniques 11
• Equilibrage de la porte (droite et gauche) 11
• Remontage de la plinthe 12
  Tableau pour découpe de la plinthe 12

Important :

Lors de l'encastrement, utilisez le schema d'installation joint.

Important :

Veuillez dire attentivement ce guide d'installation afin de respecter les consignes de mise en place et de montage de votre apparéil.

Conseil :

Ce guide d'installation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaitre entre votre apparéil et les descriptions générées.

- AVERTISSEMENTS IMPORTANTS

Important :

Après déballage, vérifie que votre apparéil n'ait pas subi de dégats pendant le transport.

Ne branchez jamais un apparéil endommagé. Si votre apparéil est endommagé, adressez-vous à votre revendeur.

Danger:

Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la

prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec

notreserviceapres-vente.

Important :

Tous les travaux electriques et hydrauliques nécessaires à l'installation de l'appareil

doivent etre realizedespar unelectricienet unplombier qualifiés.

• Assurez-vous après avoir installé votre apparéil, que celui-ci ne repose pas sur le cable d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
• Pendant toute l'installation, l'appareil doit être maintainu débranché du secteur.
• Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règlementation en vigueur.
• Les données de branchement électrique indiquées sur la plaque signalétique de votre apparéil et celles du secteur doivent correspondre.

Important :

Pour vous sécurité ne laissez pas la porte de votre lave-vaiselle entierement ouverte

apresutilisation.

Au cas où l'installation de votre lave-vaiselle se fait sur un sol moquette, veillez à régler les

pieds afin de laisser un espace d'aération sous l'appareil.

Vouss pouvez encastrer votre appareil sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis. (Fig. 01).

Fig. 1

- INVENTAIRE DES PIECES LIVRÉES

P1	3	Coupelles de patin
P2	1	Plaque anti-buée autocollante
P3	1	Joint mousse d'insonération
P4	1	Clé de réglage patin avant
P5	2	Joints phoniques + autocollants de fixation (si besoin)

P6	2	Vis inférieur de positionnement du panneau
P7	2	Vis de fixation du panneau
P8	6	Vis de fixation du panneau
P9	2	Vis fixation de l'appareil au meuble
P10	1	Collier de raccord vidange
P11	1	Joint phonique

RACCORDEMENT A L'EAU

Ce lave-vaisse peut etre alimenté en eau froide ou chaude jusqu'à 60^ maximum. Pour une alimentation en eau chaude,verifiez que votre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).

Nous vous recommendons cependant un raccordement à une arrivée d'eau froide.

Votre appareil est équipé d'un tuyau d'alimentation d'une longueur de 1,50 m.

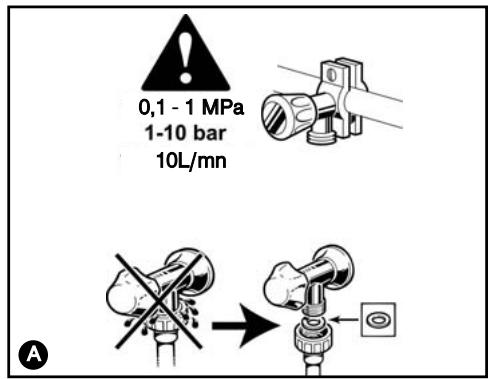

Branchez le tuyau à un robinet à nez filtré, diamètre 20/27 (3/4" BSP).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous :

Débit: 10 l/mn (1 l/mn minimum).

Pressure : 1 bar à 10 bar (0.1 - 1 MPa) © A .

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Notre service des Eaux vous renseignera sur la pression des eaux de votre région.

Attention:

Si vous utilisez un robinet auto-perceur, vérifie que le début d'eau est suffisant. Verifiez la presence du joint d'étanchéité et le bon serrage du raccord A

N'utilissez pas pour le raccordement, des tuyaux déjà employés précédemment.

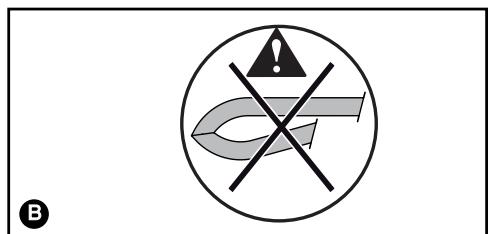

Evitez toute piurge et/ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau en particulier au moment d'encastrer l'appareil sous le plan E.

Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'accuee d'eau. Vous eviterez ainsi que des depots de sable ou de rouille puissant obstruer le filtré placé dans le tuyau d'accuée d'eau.

Danger: Le symbole

"vous indique que le

tuyau est équipé d'un dispositif electrique permettant de couper l'arrivée d'eau (selon modèle). Ne laissez pas ce tuyau dans l'eau, et ne le coupe pas.

Conseil :

Tout raccordement sur une canalisation d'eau entraine obligatoirement un risque de fuite quelles que soient les precautions prises. Aussi fermez toujours le robinet d'arrivée d'eau lorsque vous n'utilise pas votre apparéil.

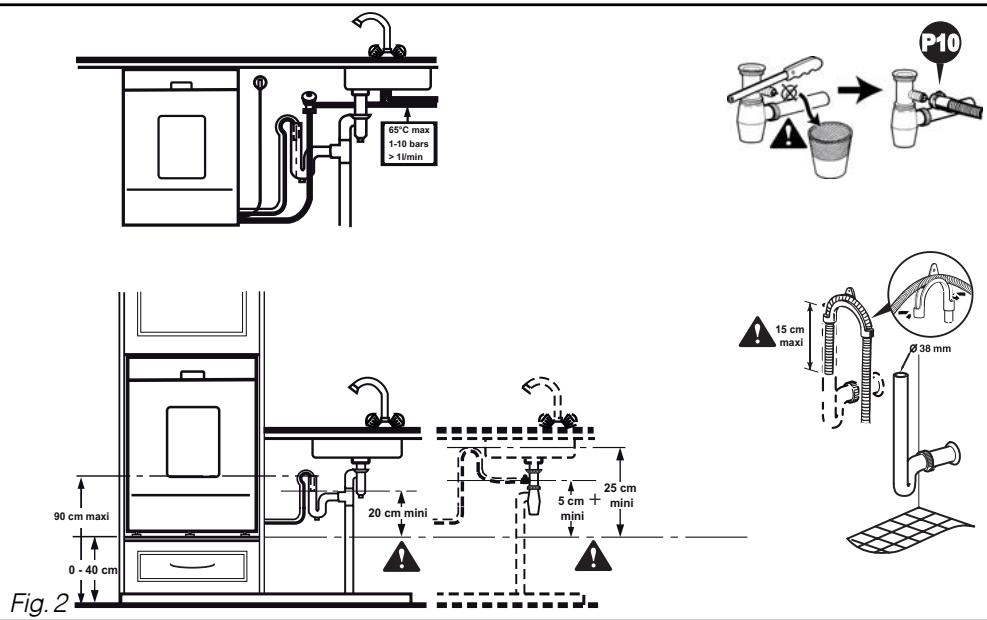

- EVACUATION DES EAUX USEES : FIG. 2

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :

• Sur un siphon ventilé
• Sur un siphon d'évier

Lors d'un raccordement sur un siphon, vous nevez retirer l'obturator du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Ajoutez un collier de serrage P0

Conseil :

Veillez à bien maintainir le tuyau de vidange au moyen d'un lien afin d'eviter toute inondation.

Le branchement pour l'évacuation doit se couver à une hauteur comprise entre 0,40 m (minimum) et 0,90 m (maximum) du sol.

Veillez à respecter la dimension maximum d'emmanchement de la canne de vidange dans le tuyau du syphon.

Vous pouze si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifie que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximé du système de vidange.

Pour les apparèils installés en colonne le système de vidange ne doit pas dépasser le dessus du lave-vaiselle et se situer à 20 cm mini par rapport au bas de l'appareil.

Important :

Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier E. Evitez toute piurge ou étranglelement du tuyau qui pourrait empêcher ou ralentir l'écoulement de l'eau.

RACCORDEMENT ELECTRIQUE

L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Avant de branchez votre apparéil, assurez-vous que:

• La tension du secteur indiquée sur la plaque signalétique de votre apparéil correspond à la tension du secteur fournie par votre installation.
• Notre compteur et les fusibles peuvent supporter l'intensité de votre lave-vaisse. Un fusible de 10 Ampères minimum est nécessaire.

Si vous doivent branchier vos propres à une tension d'alimentation différente de celle indiquée sur vos propres, connectez un transformateur approprié.

Conseil :

Faites appel à un électricien qualifié pour faire les modifications ou assurez-vous de la conformité de votre installation électrique.

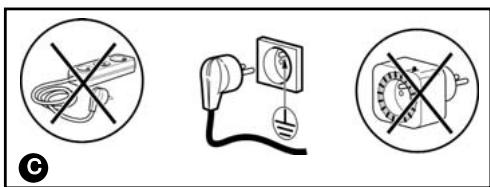

Cet apparéil doit obligatoirement être raccordé directement à une prise de courant compteant une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concernné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité.

Attention :

La prise de courant doit rester accessible même après l'installation de votre apparéil.

L'appareil ne doit pas être raccordé à l'aide d'une ballonne électrique, d'une prise multiple, ou d'unprogrammateur électrique différé

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Votre lave-vaiselle est conforme aux directives europeennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibleé electromagnetique) modifiées par la directive 93/68/CEE.

- Remplacement du cordon d'alimentation

Danger:

Pour votre sécurité, cette opération

doit impératifement être effectuee par le service apres ventedu fabricant ou par une personne habilitéede qualifications similairesafin d'eviter tous dangers.

Appareil livre sans prise de courant

Danger:

Les fils du cable d'alimentation de

votrecappareil sont colorésd'aprèsles codes suivants:

• Vert et jaune

Terre

-Bleu

Neutre

• Marron

Phase

Dans le cas ou les couleurs du cable ne correspondant pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marquee de la dette E , du symbole 1一 ou de couleur vert et jaune.

Le fil de couleur bleu doit être connecté au raccord marqué de la dette N ou de couleur noire.

Le fil de couleur marron doit être connecté au raccord marqué de la dette L ou de la couleur rouge.

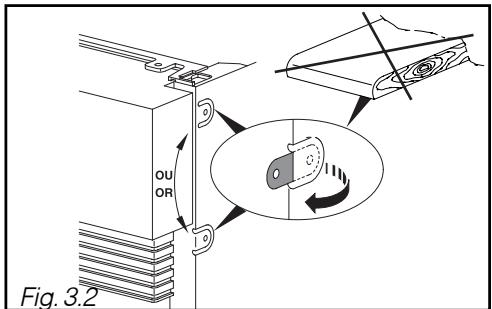

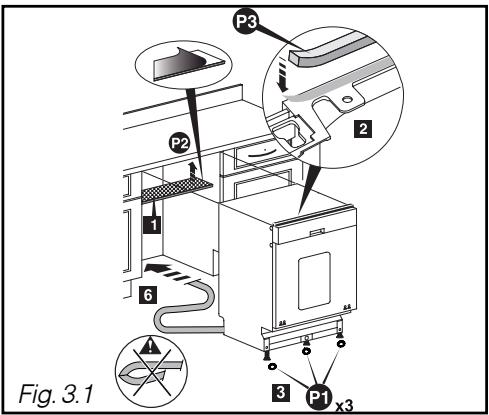

- ENCASTREMENT DANS LA NICHE

Collez l'anti-buée (Fig. 3.1)
Collez la mousse d'encastrement (Fig. 3.1)
-Clippez les trois coupelles sous les patins pour faciliter le glissement du lave-vaisse (Fig. 3.1).

Dans le cas d'un plan de travail en marbre ou matériel similaire, vous devez fixer votre lave-vaisselle par des vis laterales; pour ceci avant la mise en niche dépliez une patte de chaque côté des panneaux lateraux (Fig. 3.2).

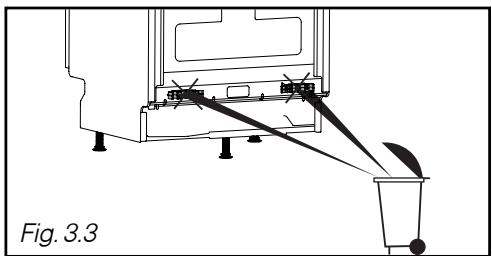

• Retirez les supports tuyaux (Fig. 3.3)
  Glissez l'appareil, ATTENTION de ne pas plier les tuyaux

- MISE A NIVEAU PAR LE REGLAGE DES PIEDS

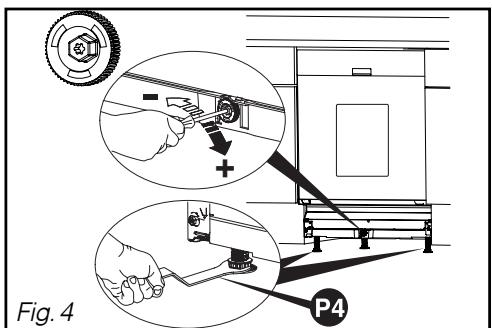

Les pieds avant sont réglibres, ajustez-les si nécessaire à l'aide de la clé fournie. Le pied central est régliable à l'aide de la molette rouge. (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).

Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig.4).

Assurez-vous que la porte du lave-vaiselle se ferme correctement, sans frottements lateraux.

- MONTAGE DU PANNEAU DE PORTE (Habillage en un seul tenant)

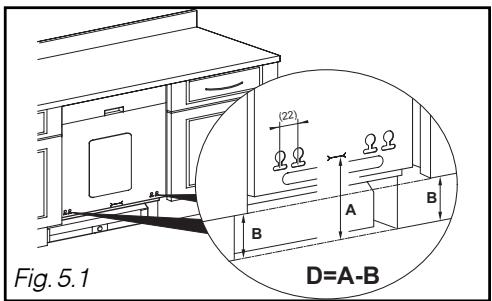

-Mesurez la distance entre le sol et le bas du panneau de porte du meuble adjacent (cote B, Fig. 5.1)
- Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A)
- Calculez la cote D = A - B , tracez un trait à la cote D à l'arrête du panneau, en partie basse. (Fig. 5.2)

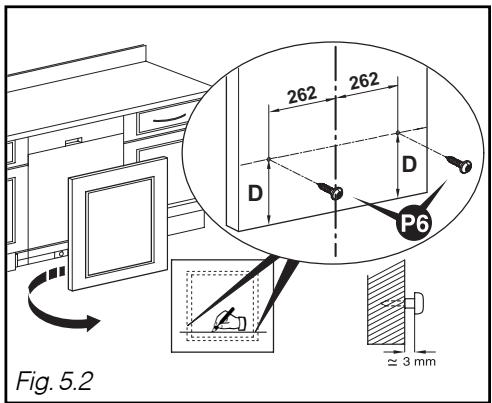

- Positionnéz les deux emplacements de vis à 262 mm de l'axe du panneau bois. Mettre les 2 vis (Fig. 5.2)

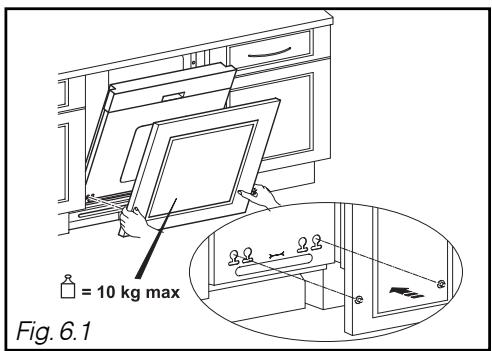

- Positionnéz votre panneau de porte en engageant les 2 vis dans les trouss de la porte du lave-vaisselle (Fig. 6.1)
- Si problème de vissage décalez la vis P3 de 22 mm.

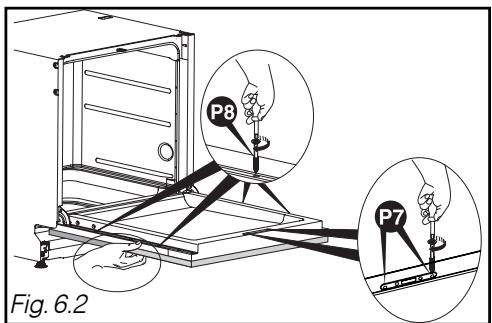

- Plaquez le panneau bois sur la porte (Fig. 6.2).
- Ouvrez la porte du lave-vaiselle en maintenant le panneau plaqué sur la porte. Centrez le panneau bois létairelement si besoin par rapport au bandeau. Mettre les 2 vis F7 et les 4 vis P8 (Fig. 6.2).

Attention :

Si le panneau de bois est très dur, veil

lez faire un avant trou avant le vissage.

Conseil :

Si vous appeareil est livre avec une

feuille d'iso1ation phonique. La coller avant l'installation du panneau de porte.

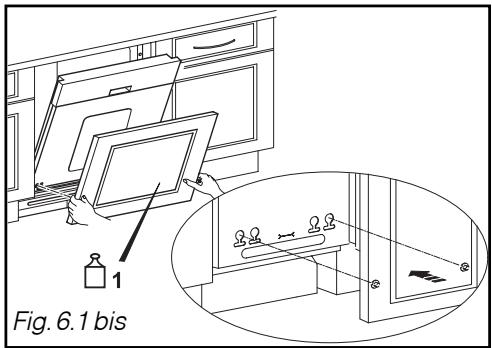

MONTAGE DU PANNEAU DE PORTE (Habillage en 2 parties)

• Pour le montage de la première partie voir le chapitre précédent "MONTAGE DU PANNEAU DE PORTE (Habillage en un seul tenant) (Fig. 5.1 et 5.2).
• Positionnez votre panneau de porte en engageant les 2 vis dans les trouss de la porte du lave-vaisselle (Fig. 6.1 bis)
• Si problème de vissage décalez la vis de 22 mm.

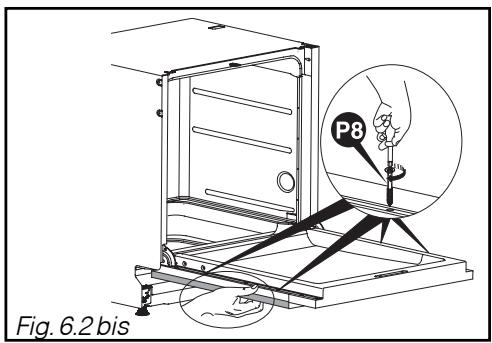

• Plaque le panneau bois sur la porte (Fig. 6.2 bis).
• Ouvrez la porte du lave-vaiselle en maintenant le panneau plaqué sur la porte. Centrez le panneau bois latéralement si besoin par rapport au bandeau. Mettre les 4 vis F3 (Fig. 6.2 bis).

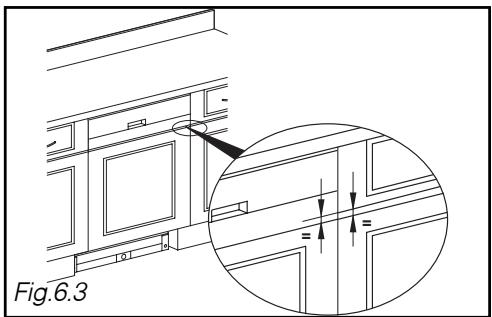

• Mesurez la distance entre le tiroir et le panneau de porte du meuble adjacent (Fig. 6.3).
• Plaquez la faux-tiroir en tenant compte de la distance mesuré (à l'aide d'une cale de bonne épaissur).
• Ouvrez la porte du lave-vaiselle en maintenant le faux-tiroir sur la porte. Centrez le panneau bois latéralement si besoin par rapport au panneau de porte. Mettre les 2 vis et 2 vis (Fig. 6.4).

Attention :

Si le panneau de bois est très dur, veilhore un avant trou avant le vissage.

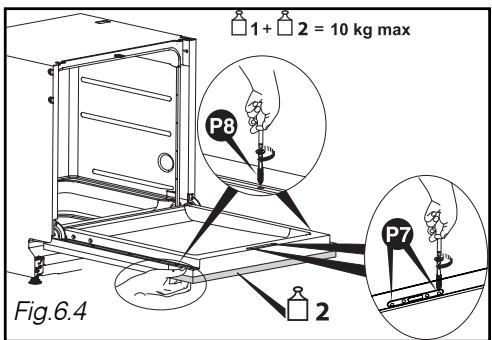

Attention :

Le poids total du panneau de porte etaux tiroir ne doit pas exeder 10Kg max.

APPAREIL ENCASTRÉ SOUS UNE TABLE DE CUISSON

Danger:

Si vous plan de travail est équipé d'une table de cuisson située au-dessus de votre lavevaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisse. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisse.

- FIXATION DANS LA NICHE

Fixez votre lave-vaisse à l'aide des vis sous le plan de travail (voir Fig. 7) ou par les pattes que vous avez dépliées (Fig. 3.2)

Attention :

La vis fournie est prévue pour un panneau d'épaissur minimum 16 mm. Si l'épaissur est inférieure à 16 mm, changez de vis ou la raccourcir.

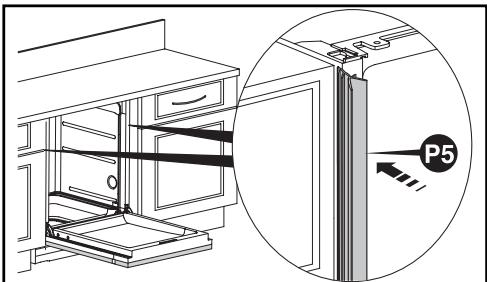

JOINTS PHONIQUES

Pour une meilleure insonorisation de l'appareil encastre, installez les joints d'insonorisation. (selon modele).(P5 Fig.8)

Eventuèlement, dans le cas d'une niche plus grande, collez le joint à l'aide des adhéssifs fournis.

Si I'appareil est fixe laterelement, il faut a la pose des joints P5 échancrer le talon des joints pour le passage des pattes de fixation (tenaille).

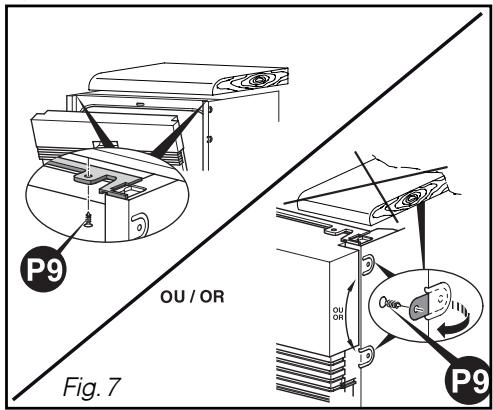

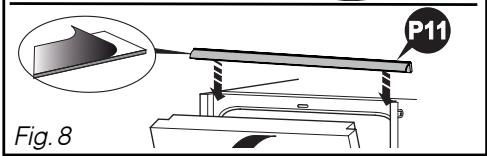

EQUILIBRAGE DE LA PORTE (DROITE ET GAUCHE)

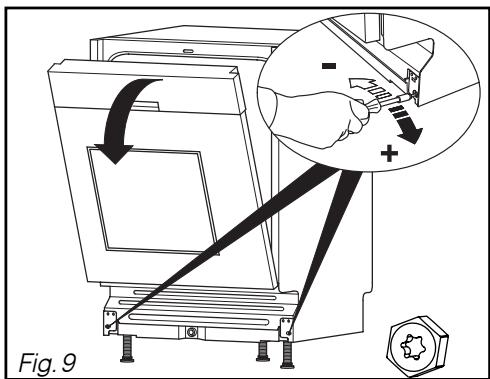

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Reglez de manière identique à droite et à gauche (Fig. 9).

La porte est correctement équilibrée si elle ne retombe pas lourdement à l'ouverture et si elle reste horizontal en position ouverte.

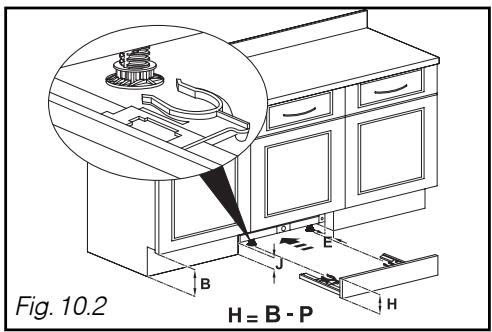

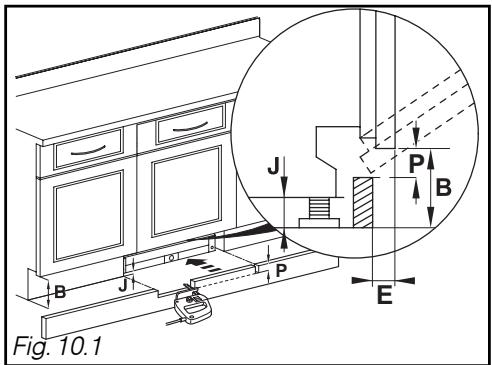

- REMONTAGE DE LA PLINTHE

Remontez la plinthe en la découpant si nécessaire suivant une cote P (voir tableau et Fig. 10.1)

Calcul de la cote P (Tableau en dernier page):

• Reprendre la cote B de la Fig. 51, mesurez le jeu J entre le sol et le dessous du lave-vais-selle. Calculez B-J.
• Mesurez la cote de profondeur de plinthe E (Fig.10.1) entre la plinthe du meuble et la façade du meuble. Relevez la valeur P dans le tableau donné par E et B - J

(ex.: Si E = 100, B - J = 140, alors P = 23).
- Sur une largeur de 600, découpez la plinthe sur une hauteur de la valeur de P.

Dans le cas d'une plinthe spécifique pour le lave-vaiselle vous pouvez vous procurer auprès du SAV un kit (32X3252) de fixation indépendant. Dans ce cas la hauteur de la plinthe sera H = B - P (Fig. 10.2).

TABLEAU POUR DECOUPE DE LA PLINTHE

Hauteur de découvert P =
B-J-E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5

Lave-vaisselle

Dishwasher

De Dietrich

1/ À L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 4
  Protection de l'environnement 5
  Lavageeconomique et ecologique 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle 6
• Présentation du tableau de commande 7

3/INFORMATIONS

• La durete de l'eau en France 8

4/ À FAIRE AVANT LA PREMIÈRE UTILISATION

• Mesurez la durée de l'eau 9
• Réglez l'adoucisseur à l'aide des touches 9

5/ CHOIX DES PRODUITS ET RÉGLAGES

• Choix des produits 10
• Réglages pour pastilles multifonctions 10

6/ CHARGEMENT DES PRODUITS

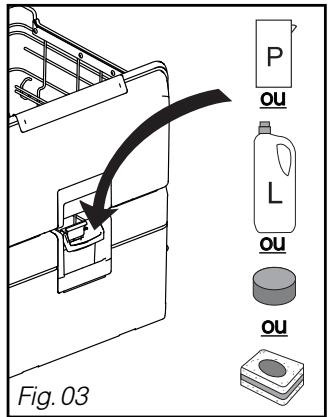

• Chargement de lessive 11

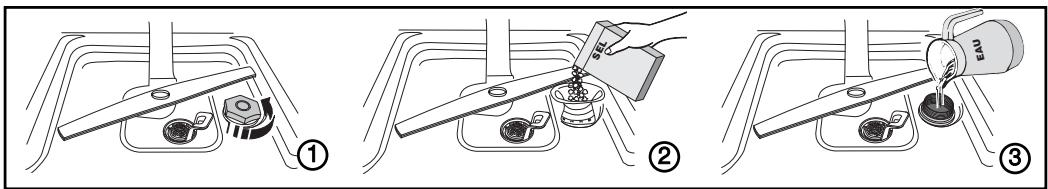

• Chargement de sel régissant 11
  Le produit de rinceage 12

7/ RÉGLAGE DES PARAMÉTRES 13

8/ ÉQUIPEMENT DE VOTRE LAVE-VAISSELLÉ

• Les tiroirs 15
  Le panier à couverts 17
• La clayette pour grandes assiettes 17

9/ TABLEAU DES PROGRAMMES DE LAVAGE 18

10/ LA PROGRAMMATION 20

11/LESSECURITIESDEVOTRE LAVE-VAISSELLE 22

12/ NETTOYAGE DE VOTRE APPAREIL

• Nettoyage des filtrés à déchets 23

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT 25

14/ SERVICE APRÈS-VENTE - RELATIONS CONSOMMATEURS 30

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

Installation

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifié que votre appareil n'a pas subi de dégats pendant le transport. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
  Ne branchez jamais un apparéil endommagé. Si votre apparéil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lavevaisselle doit être maintainu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre(AP)appareil, et celles du secteur doivent correspondre.
• Une fois vous apparaïe installé, la prise doit rester accessible.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
  -Votre appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a ete concu.
• Les parois du lave-vaisse ne doivent enaucun cas etre percees.

- Sécurité des enfants

• Cet apparéil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
  -Eloignez les jeunes enfants de I'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouché et la gorge. Ils peuvent être extrémement dangereux s'il sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'àu moment de démarrer le programme de lavage.
  -L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permette pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• ÀpRES avoir déballé votre apparéil, laissez les emballages hors de portée des enfants.
  Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrene etc.) car ils peuvent etre dangereux pour les enfants: Risque d'étouffement.

- Utilisation

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorières ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

• N'utilisez que des produits spécifique concus pour votre lave vaisselle (Sel adoucissant, Detergent et produit de rincege).

• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pour rait vous éclabousser. Le lave vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immidiatement le fonctionnement de l'appareil.

• N'utilisez jamais de dissolvants chimiques dans votre apparéil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre apparéil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre apparéil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre apparéil avant toute intervention technique.
• Evitez de placer votre apparéil à proximité immédiate d'un apparéil de cuisson ou de chauffage, ceci afin d'éviter tout risque de dommage d'à la chaleur;
• N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retire une piece de vaisse avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

PROTECTION DE L'ENVIRONNEMENT

Les matéiaux d'emballage de cet apparil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que, dans les pays de l'Union Européenne, les apparéils usagés ne doivent pas être melangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisse à la main (consommation d'eau inutile).
• Exploitez pleinement les capacité de votre lave-vaiselle. Le lavage sera économique et ecologique.
• Choisissez toujours un programme de lavage adapté au type de vaisse et en fonction de son degré de salissures.
• Evitez les surdosages de détergents, de Sel régénérant et de liquide de rincege. Observe les recommendations inscrites dans ce guide (pages 10-11-12-13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

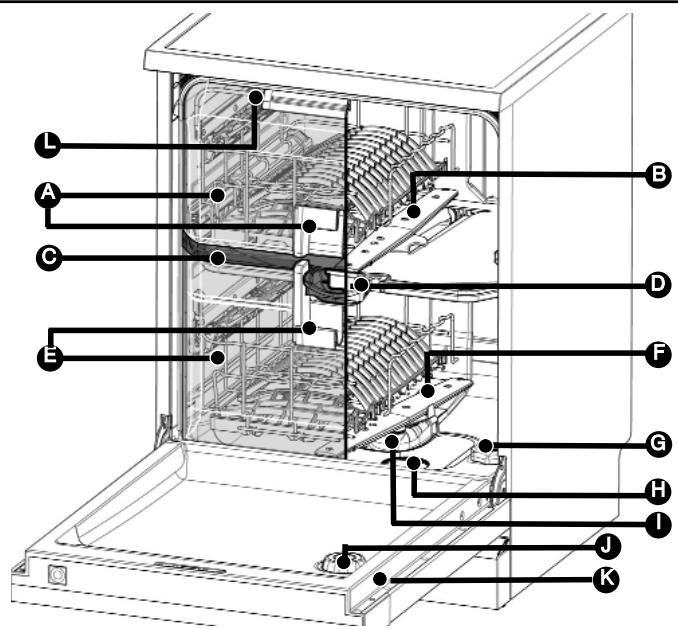

- PRÉSENTATION GÉNÉRALE DU LAVE-VAISSELLE

Votre Lave Vaisselle QUATTRO CONCEPT a la singularité d'offrir deux espaces de lavage totallement indépendants et autonomes pouvant être utilisés séparément ou simultanement. Ceci vous permet 4 modes de lavage :

PRIMO: Laver les deux tiroirs simultanément avec le même programme de lavage.

SECUNDO: Laver uniquement la vaisselle contenue dans le tiroir inférieur.

TERTIO: Laver uniquement la vaiselle contenue dans le tiroir supérieur.

QUATTRIO : Laver les deux zones simultanément mais selon des programmes différents.

Fig. 01

Poignée, Tiroir supérieur

Bras d'aspersion supérieur

Paroi de séparation

Distributeur de produit de lavage

Poignée, Tiroir inférieur

Bras d'aspersion inférieur

Réserveir à sel régénérant

Filtre à déchets

Filtre principal

Distributeur de produit de rincege

Ampoule éclairage interieur (selon modele)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de

détails et dépêquements peuvent apparaître entre votre apparéil et les descriptions générées.

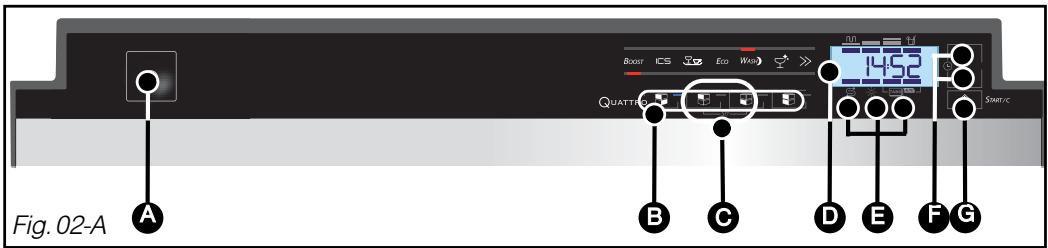

- PRÉSENTATION DU TABLEAU DE COMMANDE

Marche /Arrêt :

Touché pour permettre la mise en marche de votre lave-vaisse.

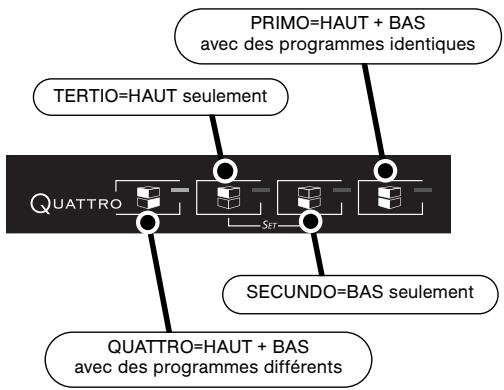

3 Choix du/des tiroir(s) à laver et du/des programme(s) correspondants :

Appuyez sur l'une des 4 touches pourCHOISIR le/les tiroir(s) a laver.Appuyez a nouveau sur la meme touche pour selectionner le/les programme(s) de lavage.

(voir §10 "la programmation")

SET:

Au menu de réglages :

(voir §7 "réglage des paramètres")

• réglage de l'heure courante,
• réglage de l'adoucisseur,
• activation ou désactivation des voyants "sel régéranger", "produit de rincage" et de la fonction "TABS AUTO" (selon réglage adou-cisseur pages suivantes).
• activation ou déactivation du bip de fin de programme,
• réglage de la luminosité écran.

L'écran du tableau de commande :

vous indique, suivant les cas, l'heure courante, l'heure de fin, le temps restant du programme, le réglage des paramètres, l'avancement du préchauffage.

Les voyants :

Sel:

clignotant ; indique le manque de sel régénérant.

Liquide de rincege :

clignotant ; vous indique le manque de produit de rinçage.

Produits multifonctions:

allumé ; indique que la fonction "TABS AUTO" est activée, les programmes sont alors automatiquement adaptés en cas d'utilisation de tablettes multifonctions.

F Lavage différé :

Programmez l'heure de fin, quart d'heure par quart d'heure, en appuyant sur les touches +/-

G START/C:

Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur : pour annuler une selection ou un programme en cours, maintenez appuyee cette touche pendant plus de 2 secondes.

Remarque : Un court signal

Un court signal sonore (bip) confirme la selection de la touche, à l'exception de la touche "On/Off". Dans le cadre des économies d'énergie la luminosité de l'afficheur disparait ou s'attenue après une période d'inactivité de votre lave-vaisse.

Pour le comport de chargement la lumière interieure de votre lave-vaisselle s'allume à l'ouverture de la porte et s'éteint lorsque vous la repoussez ou la refermez, quelque soit la position de la touche On/Off.

Important : Pour que yo

Pour que vous lave vaisselle vous donne un résultat de lavage et de sechage impeccable et sans trace, vous doivent bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régencerant.

LA DURETE DE L'EAU EN FRANCE

Légende	Dureté	hydrotimétrie (TH) en dégré français (°F)
	faible	TH < 15°F
	moyenne	15-40°F
	forte	40-55°F
	très forté	55-70°F

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels mineraux, certains mineraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la durée d'eau de votre ville, utilisez les produits les derniers adaptations.

• Il existe plusieurs types de produits, comment désirir :

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques:

① Le produit de lavage pour un nettoyage parfait de la vaiselle (poudre, liquide ou tablettes standards).
② Le sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave vaisselle.
③ Le liquide de rincege pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise enaucun cas de liquide pourvaisselle à la main.

Pour un comport d'utilisation et dans certaines conditions de durété d'eau seulement < 25^ les pastilles multifonctions peuvent rendre superflue l'utilisation de liquide de rincege et ou de sel.

• Les "2 en 1" contiennent des détergents, du liquide de rincege ou un agent faisant fonction de sel.
• Les "3 en 1" contiennent des détergents, du liquide de rincage et un agent faisant fonction de sel.
• Les "4 en 1", "5 en 1", ... contiennent des additifs qui préviennent par exemple l'usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l'inox...

Important :

Respectez les consignes du guide d'utilisation et les recommendations figurant sur l'emballage des détergents multifonctions.

Conseil: En cas de c

En cas de doute contactez le fabricant du détergent si la vaisse est très mouillée à la fin du programme ou si des dépôts calcaires apparaisent.

Important :

Retirez les pieces de calage à l'intérieur des tiroirs et les films de protection situés sur le panneau de commande.

- MESUREZ LA DURETE DE L'EAU

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de durété de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
  Trempez la bandelette sortie de son etu pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

- RÉGLEZ L'ADOUCISSEUR À L'AIDE DES TOUCHES

• Accédez au menu de réglage par 1 appui long simultané sur les 2 touches Ⓞ de la fonction "Set". Ensuite, appuyez à nouveau sur l'une d'entre elles, jusqu'à arriver au réglage de l'adoucis-seur (voir §7 "Réglage des paramètres").
• Celui-ci est alors indiqué sur l'écran de H0 à H6; Le réglage usine de l'adoucisseur est H4.
  -Pour modifier le réglage de Hô à H6, selon la durée de l'eau, procédez par appuis courts successifs sur l'une des deux touches “+” ou “-”; l'écran vous indique le réglage :

Bandelette	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	70-90°F
Réglage	HO	HI	H2	H3	H4	H5	H6

-La validation est automatique après 10 secondes d'attente environ, ou s'effectue par un appui sur l'une des touches de la fonction "Set".
-A tout moment, un appui sur la touche "Start/C" permet de sortir du menu de réglage.

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible : risque de traces calcaires.
• En cas de réglage trop fort : risque d'opalisation des verres.
• En cas de déménagement, ajustez de nouveau le réglage de l'adoucisseur.

- CHOIX DES PRODUITS (N'utilise que des produits spécifique concus pour lave-vaisseille)

Bandelette	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□	□□□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable	Indispensable

1Produits classiques: P: détermeng Poudre ou L: détermeng Liquide

ou pastille simple ^+ S: Sel regenerant ^+ R: produit de Rinçage

Important :

Dans le cas d'utilisation de produits classiques, désactéz la fonction "TABS AUTO": réglage sur "OFF"

Produtos multifonctions: pastilles "multifonctions"

Important :

Dans le cas d'utilisation de produits multifonctions, activez la fonction "TABS AUTO": réglage

sur "ON" et besoin éventuel des options "Transparence Eclats" ou "Sèch net".

Conservez tous ces produits hors de portée des enfants et à l'abri de l'humidité.

- RÉGLAGES POUR PASTILLES MULTIFONCTIONS

Important :

Le réglage de la fonction “ TABS AUTO ” n'est possible que pour les réglages H0, H1 et H2 adoucisseur (dureté < 25°F).

Vous pouvez désactiver les voyants des produits "sel" et "rincage" en cas d'utilisation de produits multifonctions ; ce réglage s'effectue à l'aide de la fonction "Ser"

Procedez comme suit au réglage de la fonction “ [TABS] :

• Appuyez sur l'une des touches ① de la fonction "Set" jusqu'à faire clignoter levoyant (TAB), ensuite sur l'une des touches "+" ou "-" pourCHOISIR entre les 3 configurations possibles :

• désactivation de la fonction "tabss"

• activation de la fonction "tab" avec le réglage "Transparence Eclats".

"Transparence Eclats" you permit de privilégier la brillance de la vaisse.

• activation de la fonction "TAB" avec le réglage "Sèch net".

"Sech net" renforce le résultat de séchage en cas de résultat insatisfaisant.

• La validation est automatique après 10 secondes environ ou s'effectue par appui sur "SET".

• Levoyant "tabo" reste allumé si l'option a été sélectionnée.

-A tout moment, un appui sur la touche "Start/C" permet de sortir du menu de réglage.

(Voir §7 "Réglage des paramètres")

- CHARGEMENT DE LESSIVE

Le distributeur de produits est commun aux deux tiroirs. Il recoit aussi bien les pastilles que la lessive en poudre ou la lessive liquide :

	POUDRE/GEL	PASTILLES
	Remplir jusqu'au repère 1/2	1 PASTILLE
	PEU SALE = Remplir jusqu'au repère 1/2 SALE = Remplir jusqu'au repère MAX	1 PASTILLE TRÉS SALE = possibilité demettre 2 PASTILLES

- CHARGEMENT DU SEL RÉGÉNÉRANT

Important : Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez eneldom cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre apparéil.

① Dévissez et enlevez le bouchon du réservoir de sel.
② Remplissez le réservoir avec du sel régencerant spécialement concu pour lave-vaisselle. Utilisez l'entonnoir livre avec votre lave-vaisselle.
3 La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

- Repérage du niveau de sel régérant :

Il s'éclaire lorsqu'il faut ajouter du sel. ÀpRES un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complèt) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé avec l'utilisation de produits multifonctions (voir §7 "Réglage des paramètres").

Important : En cas de débordement du sel, il est recommendé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et d'effectuer un programme de trempage ou le (selon modèle). Revissez bien à fond le bouchon du réservoir.

- LE PRODUIT DE RINÇAGE (Fig. 04)

Important :

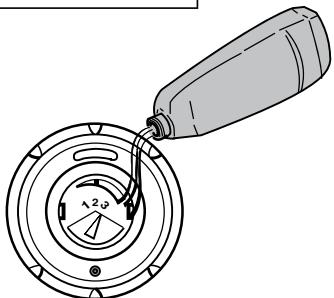

Utilissez du produit de rençage spécial lavevaisselle, il vous permettra d'obtenir unevaisselle seche et brillante.

Remplissez le réservoir de produit de à la mise en service jusqu'à affleurer le levier de réglage.

Le réglage d'origine est 3.

• Refermez bien à fond.

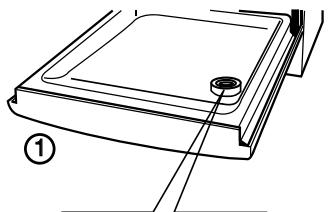

- Repérage du niveau de liquide de rincege :

Il s'éCLAIRE lorsqu'il faut ajouter du produit.

Il peut être désactivé.

(Voir §7 "Réglage des paramètres").

(2)
Fig. 04

Important :

En cas de débordement du produit sur

la porte lors du replissage, épongez l'ex-cès pour éviter la formation de mousse.

- RÉGLAGES POSSIBLES À L'AIDE DE LA FONCTION

"SET" ET DES TOUCHES DE SELECTION

• Un appui maintenu sur les 2 touches de la fonction "SET" vous permet d'acceder au menu de réglage.
• Ensuite un appui court sur une de ces mêmes touches vous permet de faire défilier les différents paramètres.
• Reglez vos paramètres en appuyant sur les touches de seLECTION
• Les paramètres sont validés automatiquement après 10 secondes d'attente. Au-delà votre lave-vaisse se remet en mode de selection de programmes.

Accès au menu, passage automatique au réglage de l'horloge.

1 Réglage de l'horloge (heure)

Une fois entree dans le menu de reglage, appuyez sur l'une ou I'autre touche + pour obtenir I'heure souhaitee.

Réglage de l'horloge (minutes)

Procedez de la même façon; appuyez sur l'une des touches ↓ jusqu'à obtenir le réglage des minutes.

3 Réglage de l'adoucisseur

Réglez sur le degré correspondant à la dureté mesurée, de Hô à H6.

Usage des produits

Pour une efficacité optime du produit, il est importante de bien régler l'adoucisseur (voir § 5 Choix des produits).

• Sel : réglez sur OFF si vous n'utilise pas de sel ou si vous utilise des pastilles multifonctions.

• Produit de rinceage : réglez sur OFF si vous n'utilise pas de produit de rinceage, ou si vous utilisés des pastilles multifonctions.

SET

Pastilles multifonctions [TABS] AUC disponible si le réglage adoucisseur est sur H0, H1 ou H2 (voir § 5 Réglage pour pastilles multifonctions). Une fois entrez dans le menu de réglages, un appui sur l'une des touches + - vous permet de :

• Désactiver la fonction si vous n'utilise pas de pastilles multifonctions.
• Activer la fonction "Transparence Eclat". ou
• Activer la fonction "sèch net" (choix par défaut)

Signal sonore en fin de programme

Réglez sur On pour activer cette fonction ou sur OFF si vous ne désirez pas entendre de bip en fin de programme.

Luminosite écran

Réglez à votre convenance la luminosité de l'écran Lu1 mini à Lu5 maxi.

Sortie du menu de réglage, retard à la seLECTION de programme.

Très important :

Vaisse non appropriée pour le lavage en machine :

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre,
• La vaisse et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisse, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

Conseil :

Débarrasssez la vaisse sale de ses gros déchets avant de la ranger dans le lave-vaisse, l'efficacité du lavage n'en sera que meilleure.

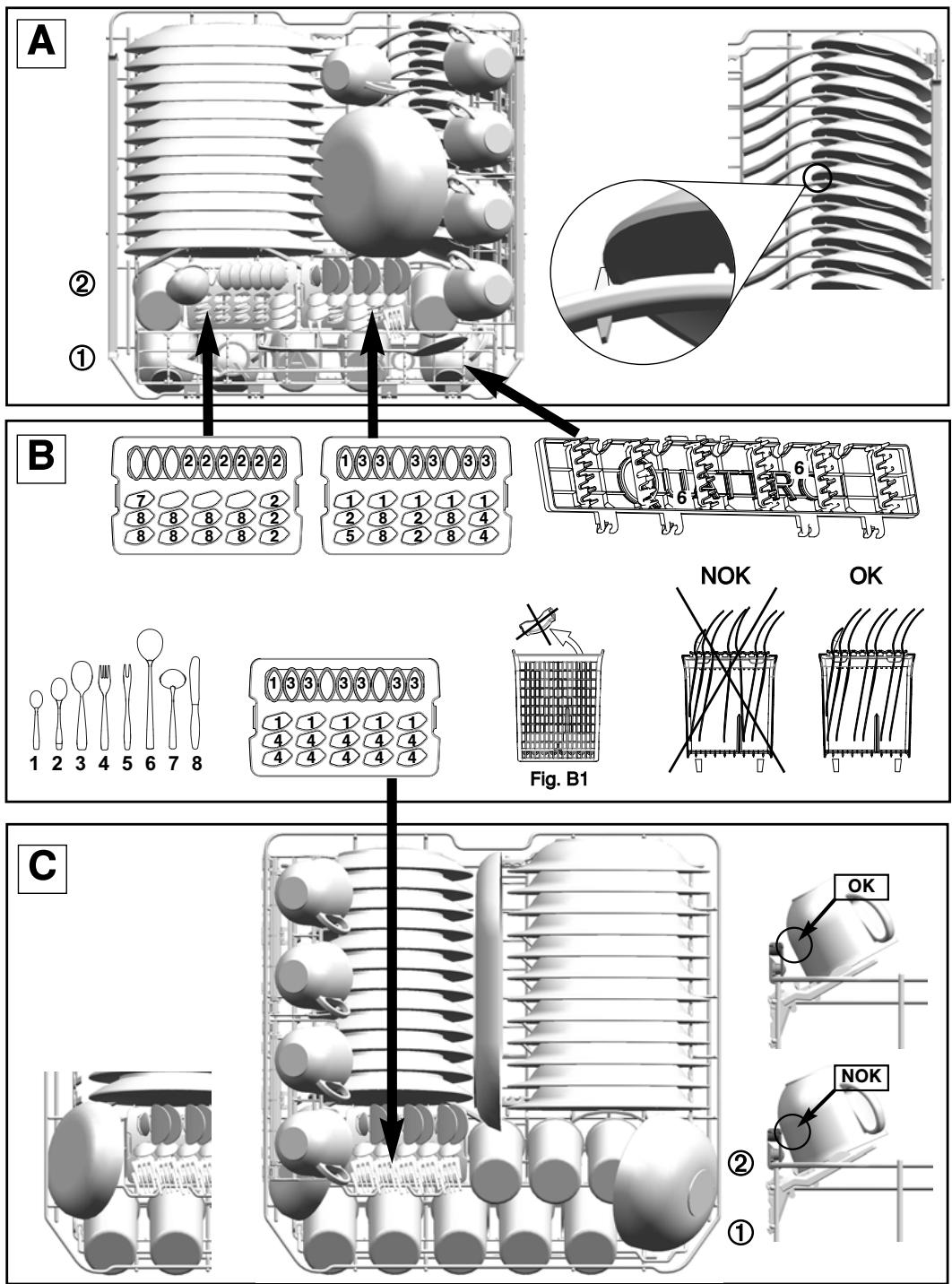

- LES TIROIRS DU LAVE-VAISSELL

Les tiroirs de votre Lave Vaisselle QUATTRO CONCEPT sont aménages de manière identique pour une plus grande modularity de sorte qu'il est possible de placer grandes et petites assiettes, couverts, plats de cuisson, tasses, bolts, soucoupes et verres indifféremment dans l'espace inférieur ou supérieur.

(Fig. 06-07).

QUATTRO CONCEPT autorise ainsi de nombreuses combinaisons de lavage :

Mode Primo : chargement traditionnel

Mode Secundo et Tertio : chargement d'un tiroir.

Mode Quattro : chargement 2 tiroirs pour programmes différents.

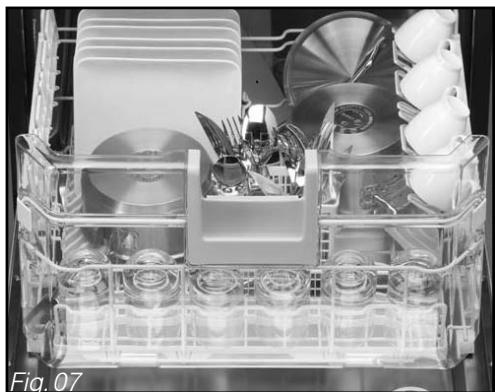

• Dispossez votre vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
• Evitez d'intercaler, d'accoler et de superposer les assiettes plates et creuses.
• Rangez votre vaisse de façon méthodique afin de gagner de la place : rangées de verres, de tasses, de bols etc...

Conseil :

Evitez les contacts entre assiettes. Au besoin, n'hésitez pas à laisser quelques espaces vides.

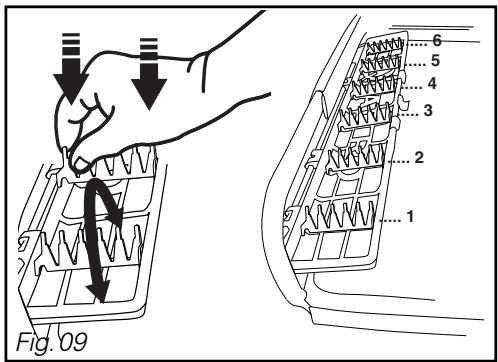

- Clayette avant Quattro

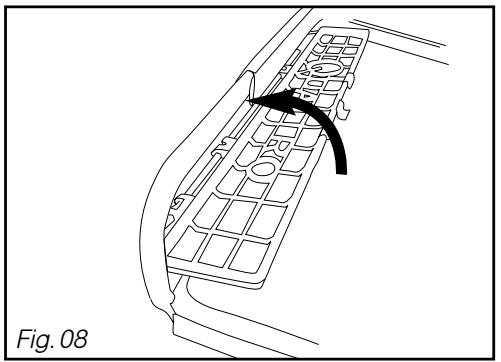

Sur le tiroir supérieur, cette clayette amovible permet d'accueilr tasses, longs couverts. Fig 08 Pour facilitier le rangement des couteaux, touches, grands couverts, vous pouvez installer sur la clayette "QUATTRO" les 6 peignes transparents fournis avec les documents de leur "QUATTRO CONCEPT". Fig 09

- Clayettes laterales

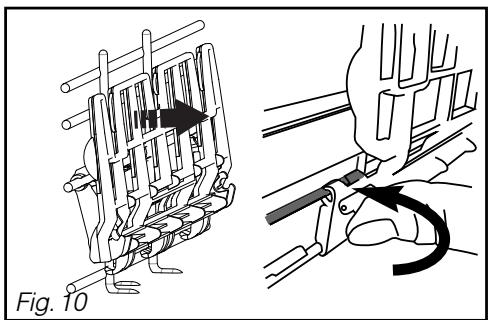

• A l'intérieur de chaque tiroir, 4 clayettes rabattables vous permettent d'accueillir tasses ou longs couverts et de maintainir les verres à pied.
• Le passage de la positionasse àla position haute se fait en déclipant et reclipant la clayette dans la position désirée. Fig 10

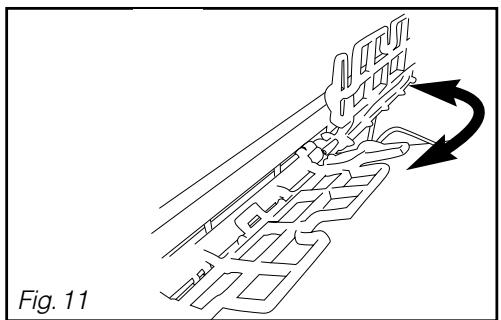

• Position haute, clayette verticale Fig.11: plus d'espace pour le chargement des assiettes.
• Position haute, clayette inclinée : pour accueillir tasses ou longs couverts et assurer le maintain des verres à pied.

Conseil :

Orientez le creux des verres, des taies bols vers le bas.

Fils verre

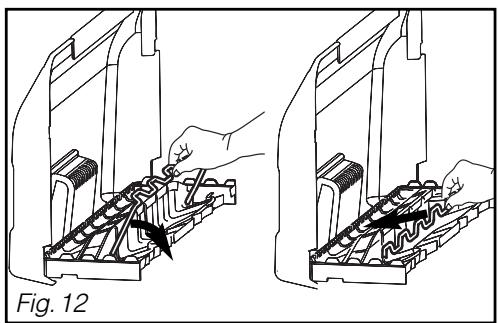

Chaque tiroir est équipé, en partie avant, d'un fil rabattable et escamtable garantissant le maintien des verres. Fig 12

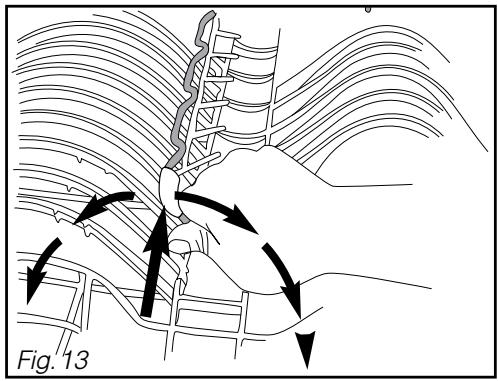

- Clayette grande assiette

Certaines grandes assiettes (par exemple les assiettes "de presentation") ne rentrent pas en position normale dans les tiroirs.

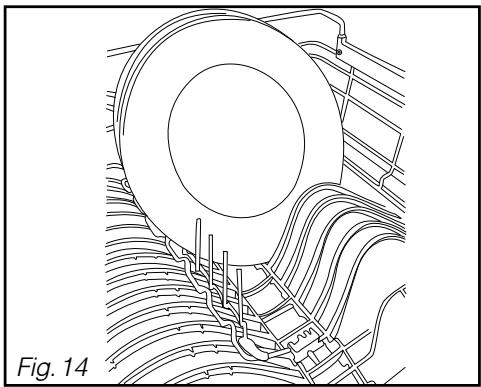

Dans le tiroir supérieur, basculez le fil central et relevez la clayette pour tener les grandes assiettes (jusqu'à 285 mm) en position inclinée dans la zone centrale du tiroir. (Fig.13-14)

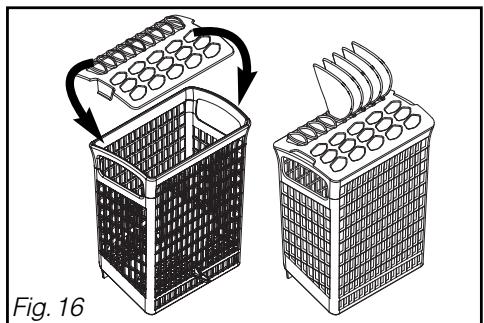

- LE PANIER À COUVERTS

Votre Lave Vaisselle QUATTRIO CONCEPT est pourvu de 4 paniers à couverts.

Ceux-ci peuvent prendre de nombreuses positions :

• Préférentiellement, utilisez 2 paniers à couverts dans chaque tiroir. (voir emplacements Fig.15)
• D'autres emplacements sont possibles, suivant la longueur des couverts.

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 16)

Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

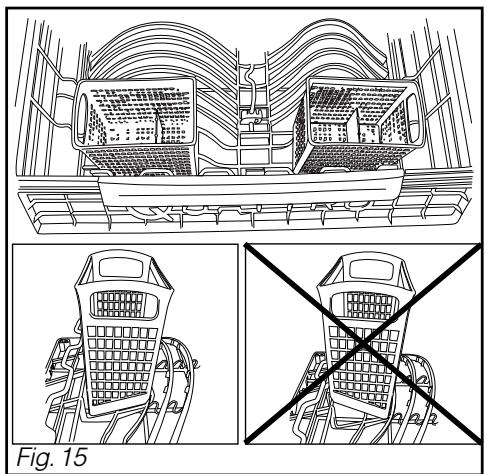

Important :

Pour des raisons de sécurité nous recom
mandons de dispose les couteaux à bouts point
tus la pointe en bas dans les paniers à couverts
(risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le tiroir supérieur.

Evitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne. Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

PROGRAMMES :

TYPE DE VAISSELLÉ: - porcelain, casseroles, couverts, verres, etc...

Quantité, type, état des résidus alimentaires :

Déroulement du programme :

Boost

Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..

ICS

Intelligent Control System

Détction automatique du degré de salissure.

Optimise les résultats en privilégiant les économies d'énergie.

Normal

Normalement sale

Vaissele
quotidienne avec une quantité modérée de résidus adhérents et gras.

prélavage chaud

lavage 70^

rincage

rincage chaud

Séchage par ventilation

préavage

lavage 55 / 65^

rincage

rinçage chaud

Sechage par ventilation

prélavage

lavage 60^

rinçage

rinçage chaud

Sechage par ventilation

Modes possibles:	min.	L.	Kwh
Primo	145	19	1.8
Secundo	110
Tertio	130

min.	L.	Kwh
130/140	17/19	1.4/1.6
90/100
110/120

min.	L.	Kwh
100	18	1.6
75	11	1.1
90	13	1.3

Quattro	BOOST / ICS
	min.	L.	Kwh
	145	19	1.8

BOOST / CRYSTAL
min.	L.	Kwh
145	19	1.8

ICS / CRYSTAL
min.	L.	Kwh
130	18	1.6

Eco

WASH

Crystal +

Flash

Cocktail

Normalement sale

Vaissele
quotidienne avec une quantité modérée de résidus
adhérents et gras.

Programme plus long car économique en énergie.

Normalement sale

Vaisselet quotidienne avec une quantité modérée de résidus adhérents et gras. Lavage en bassé température, économique et particulièrement adapté aux lessives compactes -enzymatiques.

Pour des verres et la vaisselle fragile.

Soit une quantité réduite de résidus peu adhérents.

Lavage court
spécialement
adapté à une
faible charge de
vaisselle
quotidienne avec
une quantité
réduite de
résidus
non séchés et
non gras.

en 15 minutes, d'un chargement de vaisselle peu sale

(par exemple, après un apéritif...), après un préchauffage.

prélavage

lavage 55^

lavage 50^

rincage

rinçage

lavage 45^

rinçage

lavage 45^

rinçage

préchauffage

lavage 60^

rincage chaud

rincage chaud

rincage chaud

rincage chaud

Sechage par ventilation

Sechage par ventilation

Sechage par ventilation

Sechage court

Sechage court

min.	L.	Kwh
150	17	1.5
120
150

min.	L.	Kwh
180	14	1.05
110
150

min.	L.	Kwh
85	15	1.1
75
85

min.	L.	Kwh
45	12	1.0
45	8
45	9

min.	L.	Kwh
15

Ces valeurs se refèrent à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rincage).

Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rincage et la tension de l'alimentation.

Elles augmentent de 0 à 30 minutes en cas d'utilisation des pastilles multifonction.

Inversement, des gains de temps, jusqu'à 40% , sont possibles en utilisant les modes

Secundo

et Tertio

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déterminer la(Meilleure

configuration de programmes dont vous avez besoin selon la répartition de votre vaisse, le type de vaisse et son degré de salissure.

- Mise en marche de l'appareil :

Appuyez sur la touche "Marche/Arrêt" A pourmettre l'appareil sous tension.

- Choix du/des tiroir(s) à laver et du/ des programme(s) associés :

A la mise sous tension, par défaut, la configuration du/des tiroir(s) et du/des programme(s) associé(s) sont ceux que vous utilisez le plus fraisquemment. Pour désir une autre configuration, appuyez sur la touche correspondante.

Appuyez à nouveau sur celle-ci pour désirer un autre programme ou une autre combinaison de programmes :

BOOST

ICS

ECO

WASH

Remarques :

Après quelques cycles "d'apprentissage", votre lave-vaisse QUATTRO CONCEPT vous socrera directement votre programmation préféree.

• Suivant le mode sélectionné, certains programmes ou combinaisons de programmes ne sont pas accessibles.
• Un court signal sonore (bip) confirme la selection de la touche, à l'exception de la touche "On/Off".

Départ immédiat d'un programme :

Appuyez simplement sur la touche Start/C C le programme démarre aussi que la porte est fermée.

Départ différé d'un programme :

Choisissez votre programme puis programmez l'heure de fin, quart d'heure par quart d'heure en appuyant sur les touches ^ 十 + / - ^ 一 F jusqu'à obtenir l'heure de fin souhaitation.

Validate en appuyant sur "Start/C" ⑥.

Temps restant du programme

Heure de fin du programme

Affichage temps restant du programme au démarrage du cycle;

Le programme "Cocktail" se lance par appuis successifs sur la touche jusqu'à ce que levoyant "Coktail" s'llallur

Après avoir sélectionné le programme “Cocktail”, le sigle “m” s'affiche.

Appuyez sur la touche "Start/C" pour lancer le préchauffage, d'une durée de 30 minutes environ, et reférer la porte.

A la fin du préchauffage vous pouvez procéder au chargement de verres, tasses,... dans le tiroir supérieur, appuyez à nouveau sur "Start/C" pour démarrer le rincage "Cocktail".

A tout moment, il vous est possible d'interrompree le préchauffage et de lancer le programme "Cocktail" en appuyant sur "Start/C".

Prechauffage lance:

Temps restant du programme

Conseil :

Pendant la fonction «Préchauffage» de votre Lave-Vaisselle QUATTRO CONCEPT, votre apparéil se prépare automatiquement à effectuer le rincage Cocktail que vous lancerez au moment voulu. Ainsi, le temps de cycle sera réduit. Ceci vous permet de réaliser un cycle «Cocktail» en 15 minutes.

- Arrêt de l'appareil :

Lorsque le programme est terminé, appuyez sur la touche "Marche/Arrêt" A.

Fin du programme :

- Porte mal fermée

Après validation du programme (touche "Start/C" G ) vous lave-vaiselle émet 3 "bip" courts aigus pour vous signaler que la porte est mal fermée et le voyant du programme sélectionné clignote.

- Verrouillage accès programme

Pendant la durée du programme l'accès aux touches est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation en appuyant plus de 2 secondes sur "Start/C".

- Conseils nettoyage filtrés

Environ tous les mois, il vous est conseilé de proceeder à l'entretien des filtres (voir §12 "Nettoyage de votre apparéil", Fig. 13-14).

• Le message suivant s'affiche sur l'écran :

- La sécurité anti-debordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

La sécurité totale

Ce tuyau d'alimentation est équipé d'un mécanisme qui interrompt l'alimentation d'eau directement au robinet en cas de fuites d'eau.

LeVoyant Alerte

Erreur programme ou incident (voir §13 "En cas d'anomalies de fonctionnement").

• En cas d'anomalie, l'écran affiche le code de l'anomalie.

- NETTOYAGE DES FILtres A DECHETS

Le système de filtration est composé de plusieurs éléments :

A -Le filtré à déchets.
- Le grand filtré principal.
- Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulierement pour obtenir un résultat de lavage optimal.

- Actions :

1 Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orientez lebras comme sur le dessin (Fig. 13).
② Dévissez d'un quart de tour le filtré à déchets puis le retirer A
③ Retirez le filtré principal B.
4 Retirez le tamis micro filtré 0

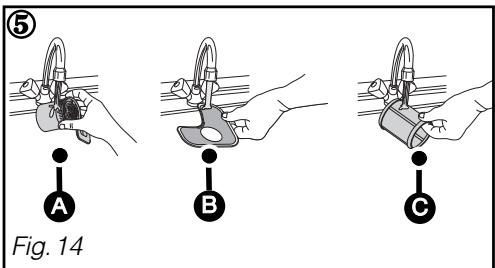

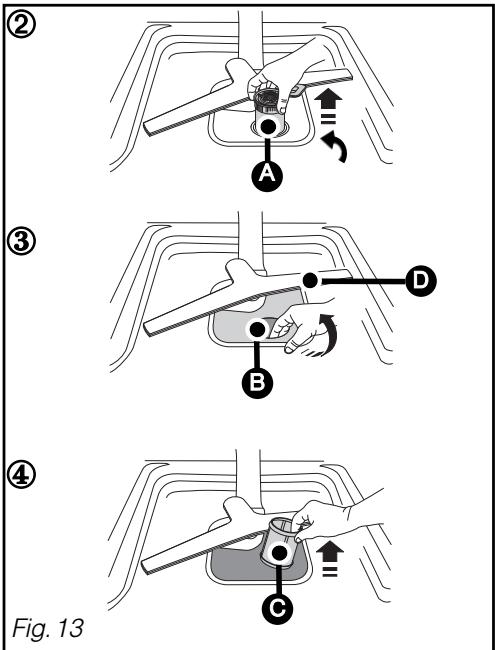

Nettoyez soigneusement les filtres A, B et C sous I'eau courante (Fig. 14).

Remontage :

Procedez dans l'ordre inverse en positionnant les filtres C B puis A.

Important :

N'oubliez pas de verrouiller le filtré à déchets en le tournant d'un quart de tour bien à fond.

Périodiquement

Effectuez tous les 3 ou 4 mois un programme sans vaisselle, pour éliminer tout dépôt eventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conserve ce produit hors de portée des enfants.

- Arrêt prolongé

Nettoyez complètement votre lave-vaisse, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, les éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuezAAParavant un programme de trempage.

- Entretien courant

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appeareils électroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

- RÉCAPITULATIF DES DéfautS

d01 : défaut d'alimentation eau (robinet)	d07 : défaut Débordement / Antifuite
d02 : défaut vidange	d08 : défaut de distribution arrosage
d03 : défaut de chauffage	d11 : défaut capteur de pression
d04 : défaut température	d12 : défaut replissage (détection entrée eau)
d05 : défaut moteur sous charge	d13 : défaut de surchauffe
d06 : défaut moteur sur charge	d14 : défaut replissage ou de syphonnage vidange.

Conseil :

Lorsqu'un des défauts ci-dessus est survenu et en cas d'apple à un dépannreur, n'oubliez

pas de lui communiquer le message affché (d01, d02....) afin de lui faciliter la tâche.

- À LA MISE EN SERVICE

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieur, au-dessus des pieds avant.
La porto ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserer les 2 vis tendeurs accessibles en partie inférieur, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts.
La portet"accroche" à la ferme-ture	- appareil bancel	- réglez les pieds.
	- portemal centrefee par rapport à la cuve.	- recentrer en réglient les pieds AR.
Petite fuite autour ou sous l'apareil (déplacer l'appareil pour mieux localiser la fuite)	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil. (cf tableau défaut 07).	- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte	- appareil bancel, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefee par rapport à la cuve.	- régler les pieds AR

• LES VOYANTS

Problème	Causes possibles	Que faire ?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	- faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. Vous pouvez le désactiver (voir§7 “Réglage des paramètres”)
Les voyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation.

• LIÉES À LA PROGRAMMATION, À L'AFFICHAGE

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économies en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délié de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour ali-menter tous les apparciels en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bou-ton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise etfuseble - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas (cf tableau défaut 02).	- opercule sur siphon d'évier non retirer. - tuyau vidange coudé. - filtrres totallyment obstrués. - pompé bloquée.	- restirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.
L'appareil est bloqué (cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop,enforcé. - syphonnage : l'appareil vidange en même temps qu'il remplit.	- respecter les cotes d'installa-tion de la canne de vidange.

MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire ?
Traces alimentaires, redéposi-tions, "grains de sable" dans les verres	- vaisselle mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accolées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtré mal verrouillé se soulèvependant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces (voir notice).- vérifier la libre rotation du mouli-net (fil gabarit).- vérifier placage et verrouillage du filtré (le tourner "à fond"vers la droite).- démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produit éventé.- programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre lessive.- désir programme avec tem-pérature supérieure.

MAUVAIS RÉSULTAT DE LAVAGE...

Problème	Causes possibles	Que faire?
Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désirir un programme mistroux adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonctions.	- utiliser l'option "4 en 1" (selon modulo).
Traces de coulures ou goutes sur verres	- manque produit de rincege ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure.
	- produit de rincege périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonctions.	- Utilisez l'option "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modulo).
Traces séchéées sur verres, net- tété insuffisante.	- si vous utilisez un produit multifonctions.	- Utilisez l'option "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modulo).

MAUVAIS FONCTIONNEMENT

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange,ôter les plus gros déchets des assiettes avant de lesmettre dans le lave-vaisselle.
Traces de rouille sur inox	- qualité inox (couteaux en particulier) non adaptés au lavage en machine.	- utiliser couverts "special lave-vaisselle". - vérifieronne fermeture du bouchon pot à sel.

MAUVAIS RÉSULTAT DE SECHAGE

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres ou présence d'eau génante sur les tiroirs ou sur la contre-porte.	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaiselle.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaiselle de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.- augmenter le réglage du produit de rinceage - tiliser du produit de rinceage en complément des pastilles multi-fonctions.
Gouttes sur vaiselle en plasti-que, revêtement tefal...	- ces articles isolants ont une faible masse calorifique.	- les disposer au moins en privi-étignant si possible le tiroir supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

- Données communes

• Capacité de lavage 12 couverts normalisés
• Rangement de la vaisse FIG. A-B-C voir page suivante

Les supports assiettes en plastique de chaque tiroir doivent etre en position "avant". Pour cela :

• Déclipper l'arrière gauche et l'arrière droit du support plastique.
  -Tirer vers l'avant en soulevant le support plastique (environ 1 cm)
• Reclipper le support plastique.
  Oter le séparateur a couverts present dans chaque panier a couverts (fig.B.1)

• Chargement de la vaiselle effectué selon les indications page suivante, avec : - Tiroir Supérieur Fig.A :

• Seules les 2 Clayettes Tasses Droites sont utilisées

• Clayettes Avant « Quattro » + 6 peignes
  -Fil Verres Rang n°① enlevé
• Fil Verres Rang n°② rangé sous le support assiettes en plastique
• Fil Central Grand Plat enlevé
• 2 Clayettes Tasses Gauches enlevées

-Tiroir Inférieur Fig.C:

• Seules les 2 Clayettes Tasses Gauches sont utilisées
  -Fil Verres Rang n° ① conservé
  -Fil Verres Rang n° ② conservé
• Fil Central Grand Plat enlevé

• 2 Clayettes Tasses Droites enlevées

• Réglage du distributeur du produit de rincege: 3
  -Le réglage de l'adoucisseur H2

Pour obtenir des informations détaillées par rapport aux tests comparats portant sur le degré de salissure, le type de vaisse et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242 :

-Programme préconise
Dosage du produit de lavage

"WASH 2 Tiroirs"

30 g lessive B

Essais selon la méthode mixte IEC 436/DIN 44990 :

-Programme préconisé "ECO 2 Tiroirs"
Dosage du produit de lavage 5+25g lessive C

Nota : cas des essais avec pastille multifonctions :

• Vérifier le bon réglage de l'adoucisseur Hô ou H₁ selon la durée de l'eau.

- Mesure de bruit selon la norme EN60704-2-3 :

• Aligner la plinthe du caisson d'encastrement avec le panneau de porte.
