DAI0ITWNR - Hotte decorative murale MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative murale
Marque	MIELE
Modèle	DAI0ITWNR
Poids	21 kg
Alimentation électrique	230 V, 50 Hz, 10 A
Puissance totale de raccordement	203,2 W
Puissance moteur	200 W
Éclairage	LED 3,2 W
Nombre de vitesses	3 + Booster
Fonction Powermanagement	Oui, avec gestion automatique de l'énergie (arrêt progressif)
Arrêt différé	Oui, laisse le moteur fonctionner quelques minutes après cuisson
Arrêt de sécurité	Après 12 heures si Powermanagement désactivé
Type d'évacuation	Évacuation extérieure ; recyclage possible avec filtre à charbon actif en option
Classe d'efficacité énergétique	B
Efficacité dynamique des fluides	Classe B
Efficacité lumineuse	Classe A (93,8 lx/W)
Degré de séparation des graisses	92,8 % (classe B)
Débit d'air maximal	670 m³/h
Niveau sonore (vitesse maximale)	50 dB(A) ; 62 dB(A) en Boost
Filtres à graisses	Métalliques réutilisables, lavables au lave-vaisselle (toutes 3-4 semaines)
Filtre à charbon actif	En option : DKF 29 (usage unique) ou DKF 29-R (régénérable) ; remplacer tous les 6 mois
Sécurité	Arrêt de sécurité, clapet anti-retour, verrouillage enfant (via Powermanagement)
Garantie	24 mois

FOIRE AUX QUESTIONS - DAI0ITWNR MIELE

Comment installer la hotte Miele DAI0ITWNR ?

Avant l'installation, retirez le film de protection. Utilisez le matériel fourni (vis, chevilles) pour un mur plein. Respectez les distances de sécurité minimales avec la table de cuisson (voir tableau dans la notice). Suivez le plan de montage fourni. Pour le branchement électrique, faites appel à un électricien qualifié.

Quelle distance entre la table de cuisson et la hotte ?

La distance minimale dépend du type de table de cuisson : 450 mm pour une table électrique, 650 mm pour un grill électrique ou une table gaz jusqu'à 12,6 kW, 760 mm pour une table gaz de 12,6 à 21,6 kW. Pour une table gaz avec brûleur >4,8 kW, la distance minimale est de 760 mm. En cas de doute, respectez la distance la plus grande.

Comment nettoyer les filtres à graisses ?

Les filtres à graisses métalliques doivent être nettoyés toutes les 3 à 4 semaines. Vous pouvez les laver à la main avec une brosse et du liquide vaisselle doux, ou au lave-vaisselle (programme entre 50°C et 65°C). Disposez-les verticalement dans le panier inférieur. Après nettoyage, laissez-les sécher avant de les remettre en place.

À quelle fréquence remplacer le filtre à charbon actif ?

Le filtre à charbon actif (utilisé en mode recyclage) doit être remplacé au moins tous les six mois, ou plus tôt s'il ne retient plus les odeurs. Pour la hotte DAI0ITWNR, utilisez les modèles DKF 29 (jetable) ou DKF 29-R (régénérable). Suivez les instructions de montage fournies.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que le fusible n'a pas sauté. Assurez-vous que la hotte n'est pas en mode arrêt de sécurité (après 12 h de fonctionnement continu). Si le problème persiste, contactez le service après-vente Miele.

Comment activer ou désactiver le Powermanagement ?

Éteignez le ventilateur et l'éclairage. Appuyez simultanément sur les touches 1 et B pendant environ 10 secondes jusqu'à ce que le témoin 1 s'allume. Appuyez ensuite successivement sur touche éclairage, 1, puis éclairage. Si les diodes 1 et B brillent en continu, le Powermanagement est activé ; si elles clignotent, il est désactivé. Pour changer, appuyez sur 1 (désactiver) ou B (activer), puis validez avec Marche/Arrêt.

Pourquoi la hotte fait-elle du bruit ?

Un bruit excessif peut provenir d'une installation incorrecte (conduit d'évacuation trop long ou coudé), de filtres encrassés, ou d'un défaut du moteur. Assurez-vous que le conduit est court et droit, que les filtres sont propres, et que la hotte est bien fixée. Si le bruit persiste, contactez le SAV.

Puis-je utiliser la hotte en mode recyclage ?

Oui, en installant un filtre à charbon actif (en option). Le mode recyclage filtre l'air et le renvoie dans la cuisine. L'évacuation d'air n'est alors pas nécessaire. Veillez à utiliser un filtre adapté (DKF 29 ou DKF 29-R) et à le remplacer régulièrement.

Comment régler l'arrêt différé ?

L'arrêt différé permet au moteur de continuer à fonctionner quelques minutes après la cuisson. Pour l'activer, laissez le moteur allumé après la cuisson et appuyez sur la touche Marche/Arrêt pour l'éteindre ; la hotte s'arrêtera après un délai programmé (par défaut, le moteur passe progressivement en puissance inférieure puis s'éteint). Le Powermanagement gère automatiquement cette fonction.

Que faire en cas de dysfonctionnement ?

Consultez d'abord le chapitre 'Service après-vente' de la notice. Vérifiez les fusibles, les filtres, et l'alimentation. Si le problème persiste, contactez votre revendeur Miele ou le service après-vente Miele (0974501000). Ayez sous la main le modèle et le numéro de série de l'appareil (sur la plaque signalétique derrière le filtre à graisses).

MODE D'EMPLOI DAI0ITWNR MIELE

Mode d'emploi et instructions de montage Hotte

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil.

Table des matières

Consignes de sécurité et mises en garde 4

Votre contribution à la protection de l'environnement 13

Schéma descriptif 14

Description du fonctionnement 16

Utilisation 17

Enclencher le moteur de ventilation 17

Sélectionner le niveau de puissance 17

Arrêt différé 17

Arrêter le moteur 17

Allumer / Éteindre l'éclairage de la table de cuisson 17

Powermanagement 17

Activer / Désactiver le Powermanagement 18

Arrêt de sécurité 18

Conseils d'économie d'énergie 19

Nettoyage et entretien 20

Carrosserie 20

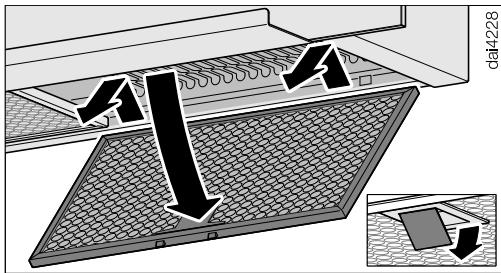

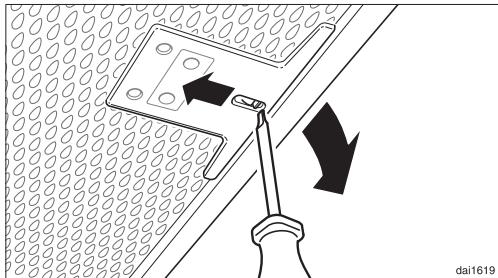

Filtres à graisses 20

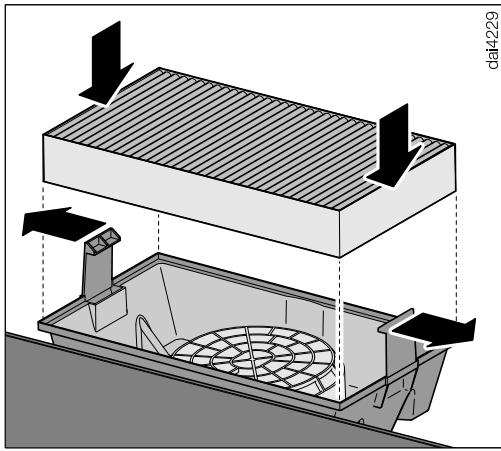

Filtres à charbon actif 22

Jeter le filtre à charbon actif 22

Filtre à charbon actif régénérable 22

Installation 23

Avant l'installation 23

Retirer le film de protection 23

Matériel d'installation 23

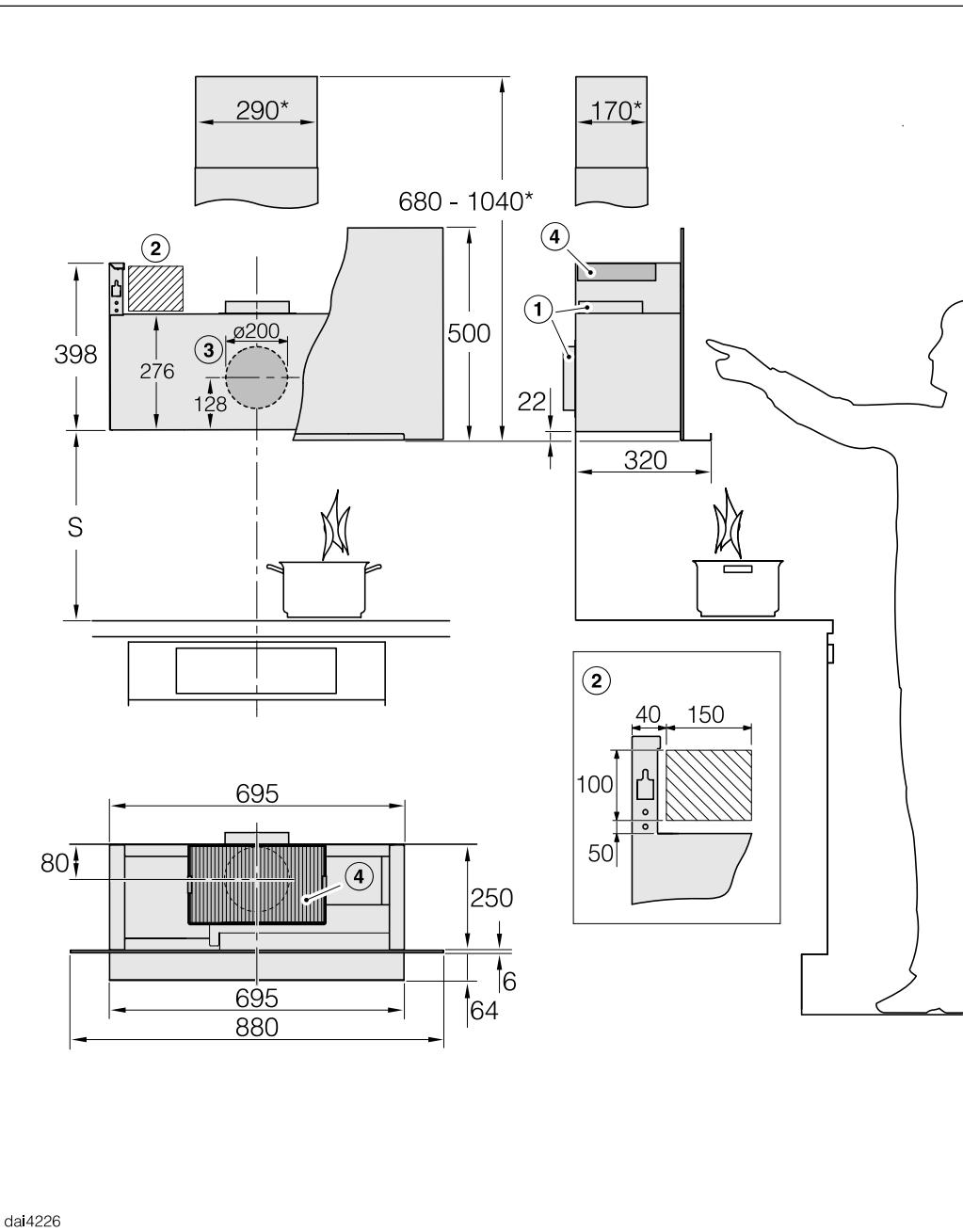

Dimensions de l'appareil 24

Distance entre la table de cuisson et la hotte (S) 25

Conseils de montage 26

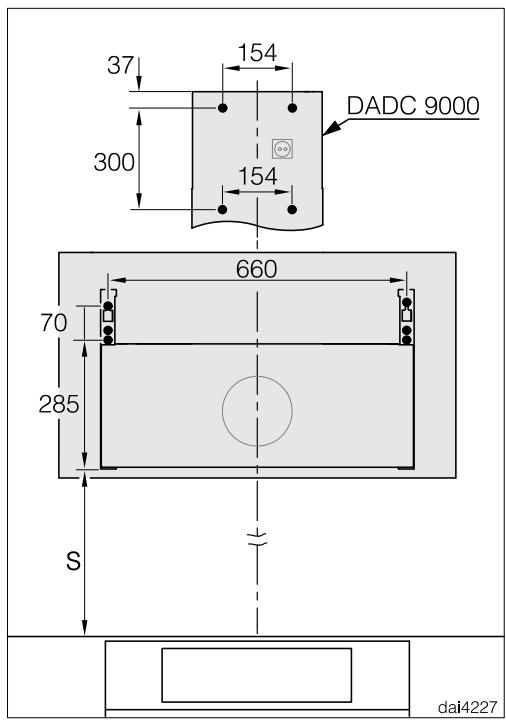

Gabarit de perçage pour le montage mural 26

Conduit d'évacuation 27

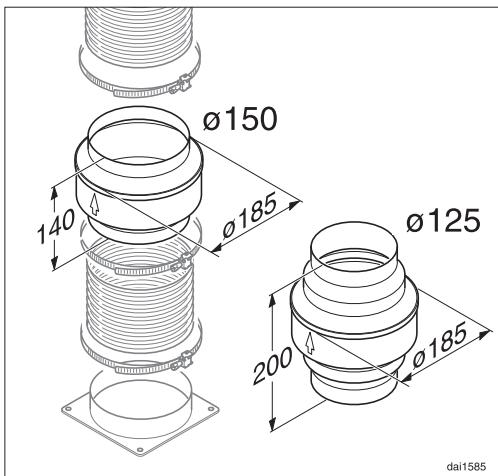

Clapet anti-retour 27

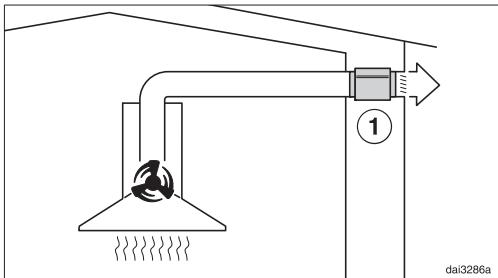

Eau de condensation 28

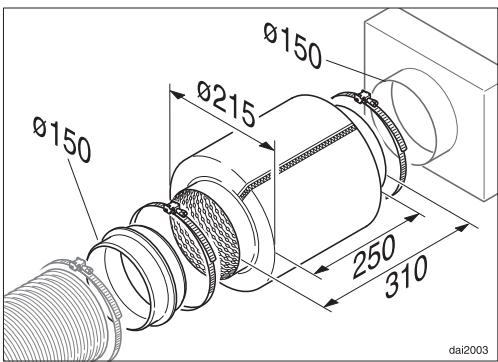

Réducteur de bruit 28

Branchement électrique 29

Service après-vente 30

Contact en cas d'anomalies 30

Emplacement de la plaque signalétique 30

Garantie 30

31

Disponible en option pour fonctionnement en mode recyclage 31

Cette hotte répond aux réglementations de sécurité en vigueur. Toute utilisation non conforme peut toutefois causer des dommages corporels et matériels.

Lisez attentivement le mode d'emploi et les instructions de montage avant de mettre la hotte en service. Vous y trouverez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet appareil. Vous vous protégerez et éviterez ainsi de déterminer votre matériel.

Conformément à la norme IEC 60335-1, Miele indique expressément de lire impérativement le chapitre pour l'installation de l'appareil et de suivre les consignes de sécurité et de mise en garde.

Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Utilisation conforme

• Cette hotte est destinée à un usage domestique ou à des conditions proches de l'usage domestique. Cette hotte ne doit pas être utilisée en extérieur. Utilisez la hotte uniquement dans le cadre domestique pour aspirer et nettoyer les fumées générées par la cuisson des aliments. Tout autre type d'utilisation est à proscrire. La hotte ne peut pas être utilisée en mode recyclage au-dessus d'une cuisinière à gaz pour aérer la pièce d'installation. N'hésitez pas à contacter un spécialiste pour le gaz.

Les personnes qui, en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à manipuler cette hotte en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent. Un usage de la hotte sans surveillance n'est autorisé que s'il leur a été préalablement expliqué comment l'utiliser sans danger. Vérifiez que ces personnes ont compris les risques encourus en cas de mauvaise manipulation !

Précautions à prendre avec les enfants

Tenez les enfants de moins de huit ans éloignés de la hotte à moins qu'ils ne soient sous étroite surveillance. Les enfants âgés de huit ans et plus peuvent utiliser la hotte sans surveillance uniquement si son fonctionnement leur a été expliqué de telle sorte qu'ils puissent la manipuler en toute sécurité. Les enfants doivent être en mesure d'appréhender et de comprendre les risques encourus en cas de mauvaise manipulation. Les enfants ne sont pas autorisés à procéder au nettoyage ou à l'entretien de la hotte hors de la surveillance d'un adulte. Surveillez les enfants lorsqu'ils jouent à proximité de la hotte. Ne laissez jamais les enfants jouer avec la hotte. La lumière émise par l'éclairage des zones de cuisson est très vive.

Si des nourrissons se trouvent près de l'appareil, assurez-vous qu'ils ne regardent pas directement les ampoules.

Risque d'asphyxie ! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Ces interventions doivent être exécutées exclusivement par des professionnels agréés par Miele. ▷ Tout dommage sur la hotte peut mettre votre sécurité en danger. Vérifiez que votre hotte ne présente pas de dommages extérieurs. Ne faites jamais fonctionner une hotte endommagée. Seul un raccordement à une prise de terre conforme garantit un fonctionnement de la hotte en toute sécurité. Attention ! Cette règle de sécurité élémentaire doit absolument être respectée. En cas de doute, faites vérifier vos installations par un électricien. Seul un raccordement de la hotte au réseau électrique public permet de garantir un fonctionnement sûr et fiable de cette dernière. ▷ Les données de raccordement (tension et fréquence) de la plaque signalétique de la hotte doivent impérativement correspondre à celles du réseau électrique pour éviter que la hotte ne soit endommagée. Comparez-les avant de brancher l'appareil. En cas de doute, veuillez interroger votre électricien. ▷ N'utilisez pas de rallonge ou de multiprises pour brancher votre hotte : elles représentent un danger potentiel (risque d'incendie).

Pour garantir un fonctionnement de la hotte en toute sécurité, utilisez-la montée uniquement ! ▷ Cette hotte ne doit pas être utilisée sur des engins en mouvement. N'ouvrez jamais la carrosserie de votre appareil !

N'essayez jamais de toucher aux raccordements sous tension ou de modifier les composants électriques et mécaniques de votre appareil. Cela vous mettrait en danger et le fonctionnement de votre hotte pourrait s'en trouver perturbé.

▷ Les bénéfices liés à la garantie sont perdus en cas de réparation de la hotte par un service après-vente non agréé par Miele. ▷ Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine. ▷ Un câble d'alimentation abîmé doit uniquement être remplacé par un technicien qualifié. Débranchez toujours l'appareil avant toute opération de maintenance / réparation. L'appareil est débranché du secteur électrique si et seulement si l'une des conditions suivantes est remplie :

• les fusibles correspondants sont déclenchés,
• les fusibles à filage sont totalement dévissés de l'installation électrique (non applicable en France),
• la fiche est débranchée de la prise. Ne tirez jamais sur le fil mais sur la fiche.

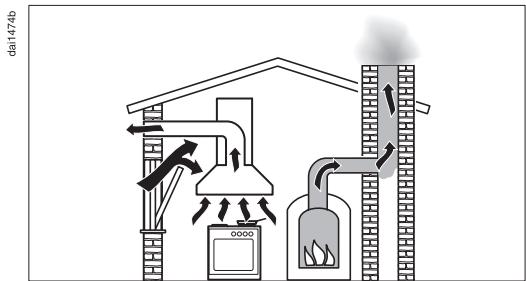

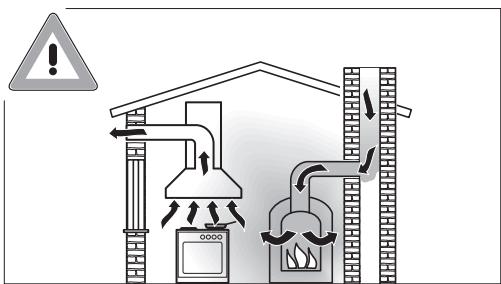

Utilisation simultanée de la hotte et d'un foyer

Risque d'intoxication lié aux gaz de combustion !

En cas d'utilisation simultanée d'une hotte et d'un foyer dans la même pièce ou le même ensemble d'aération, la prudence est de rigueur.

On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les chauffe-eau, les tables de cuisson, les fours, qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (cheminée par exemple).

La hotte aspire l'air ambiant de la cuisine et des pièces voisines.

Ceci vaut pour :

• les hottes à évacuation et :
• les hottes à recyclage avec kit de recyclage situé en dehors de la pièce.

Si l'alimentation en air n'est pas en quantité suffisante, une dépression se forme. L'air de combustion nécessaire au foyer s'amenuise. La combustion fonctionne mal.

Des gaz de combustion toxiques peuvent être refoulés du foyer et du conduit dans les pièces.

Danger de mort !

L'utilisation simultanée de la hotte et d'un foyer est sans aucun danger à condition que la dépression ne dépasse pas 4 Pa (0,04 mbar) max. dans la pièce ou l'ensemble d'aération pour éviter le refoulement des gaz brûlés.

Ceci est possible si l'air nécessaire à la combustion peut pénétrer dans la pièce par des ouvertures non hermétiques, telles que des portes ou des fenêtres. Toutefois, l'ouverture qui permet à l'air de pénétrer dans la pièce doit être suffisamment grande. En principe, l'approvisionnement en air fourni uniquement par une ventilation mécanique continue n'est pas suffisant.

Tenez compte de la capacité de ventilation de l'habitation pour établir le diagnostic. Si nécessaire, demandez conseil à une société de ramonage.

Si la hotte est utilisée en mode recyclage, lequel consiste à ramener l'air dans la cuisine, le fonctionnement simultané d'un foyer consommant l'air de la pièce est sans danger.

Utilisation conforme

▷ Les flammes non recouvertes peuvent être à l'origine d'un incendie !

Ne faites cuire aucun aliment à flamme nue sous la hotte. Il est donc par exemple interdit de faire flamber ou griller les aliments avec des flammes non recouvertes. Une fois enclenchée, la hotte aspire les flammes dans le filtre. Il y a risque d'incendie en raison des graisses accumulées.

▷ Si vous utilisez une table de cuisson au gaz, le fort dégagement de chaleur de la flamme risque d'endommager la hotte.

• N'utilisez jamais une table au gaz sans casserole posée sur le feu. Si vous retirez même brièvement la casserole du feu, éteignez toujours le foyer correspondant.
• Sélectionnez une casserole dont le fond convient à la taille du brûleur.
• Réglez la flamme de telle sorte qu'elle reste sous le fond de la casserole.
• Ne chauffez pas trop la casserole, si vous cuisinez dans un wok par exemple.

▷ L'eau de condensation peut entraîner la formation de corrosion sur la hotte.

Enclenchez toujours la hotte dès que vous utilisez une zone de cuisine pour éviter que l'eau de condensation s'accumule.

▷ Si elles chauffent de façon excessive, les graisses de cuisson risquent de s'enflammer et la hotte de s'embraser.

Surveillez toujours les casseroles, poêles et friteuses qui contiennent des graisses de cuisson. De même, si vous préparez des grillades sur un grill électrique, ne laissez jamais ces dernières sans surveillance !

• Les dépôts de graisse et de poussière dans la hotte entravent son fonctionnement. N'utilisez jamais la hotte sans le filtre à graisses afin de permettre une bonne aspiration des fumées de cuisson. Il existe un risque d'incendie lorsque le nettoyage n'est pas effectué selon les indications de ce mode d'emploi. Notez que sous l'effet de la chaleur dégagée par la table de cuisson, la température de la hotte peut augmenter fortement.

Ne touchez ni la carrosserie ni les filtres à graisses avant qu'ils aient refroidi.

Installation conforme

Vérifiez dans les indications du fabricant de votre appareil de cuisson que le fonctionnement d'une hotte au-dessus de celui-ci est possible. Ne montez pas la hotte au-dessus de foyers fonctionnant aux combustibles solides. - Une distance trop faible entre la table de cuisson et la hotte peut endommager la hotte.

Respectez toujours la distance indiquée au chapitre « Installation » à moins que le fabricant ne recommande une distance de sécurité plus importante.

Si vous utilisez plusieurs tables de cuisson qui exigent des distances de sécurité différentes sous la hotte, choisissez la distance de sécurité la plus grande.

Vous devez respecter les indications du chapitre « Installation » pour fixer la hotte. - Les composants peuvent avoir des bords tranchants et causer des blessures.

Portez des gants qui vous protègent contre les coupures pendant le montage.

Consignes de sécurité et mises en garde

N'utilisez que des tubes ou flexibles en matériel ininflammable pour raccorder l'évacuation d'air. Ceux-ci sont disponibles dans les magasins spécialisés ou auprès du service après-vente Miele.

Ne raccordez jamais l'évacuation de la hotte à une cheminée d'évacuation de fumées ou de gaz brûlés ou à une cheminée qui sert à l'aération des pièces où sont installés des foyers.

Si vous avez prévu d'évacuer l'air dans une cheminée non utilisée, respectez scrupuleusement les consignes locales en termes de sécurité.

Nettoyage et entretien

Il existe un risque d'incendie, lorsque le nettoyage n'est pas effectué selon les indications de ce mode d'emploi.

N'utilisez jamais de nettoyeur vapeur pour l'entretien de votre hotte : la vapeur pourrait se déposer sur les éléments conducteurs d'électricité et provoquer un court-circuit.

Accessoires

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nos emballages

Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Votre ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères !

Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil. Vous êtes légalement responsable de la suppression des éventuelles données à caractère personnel figurant sur l'ancien appareil à éliminer. Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les enfants.

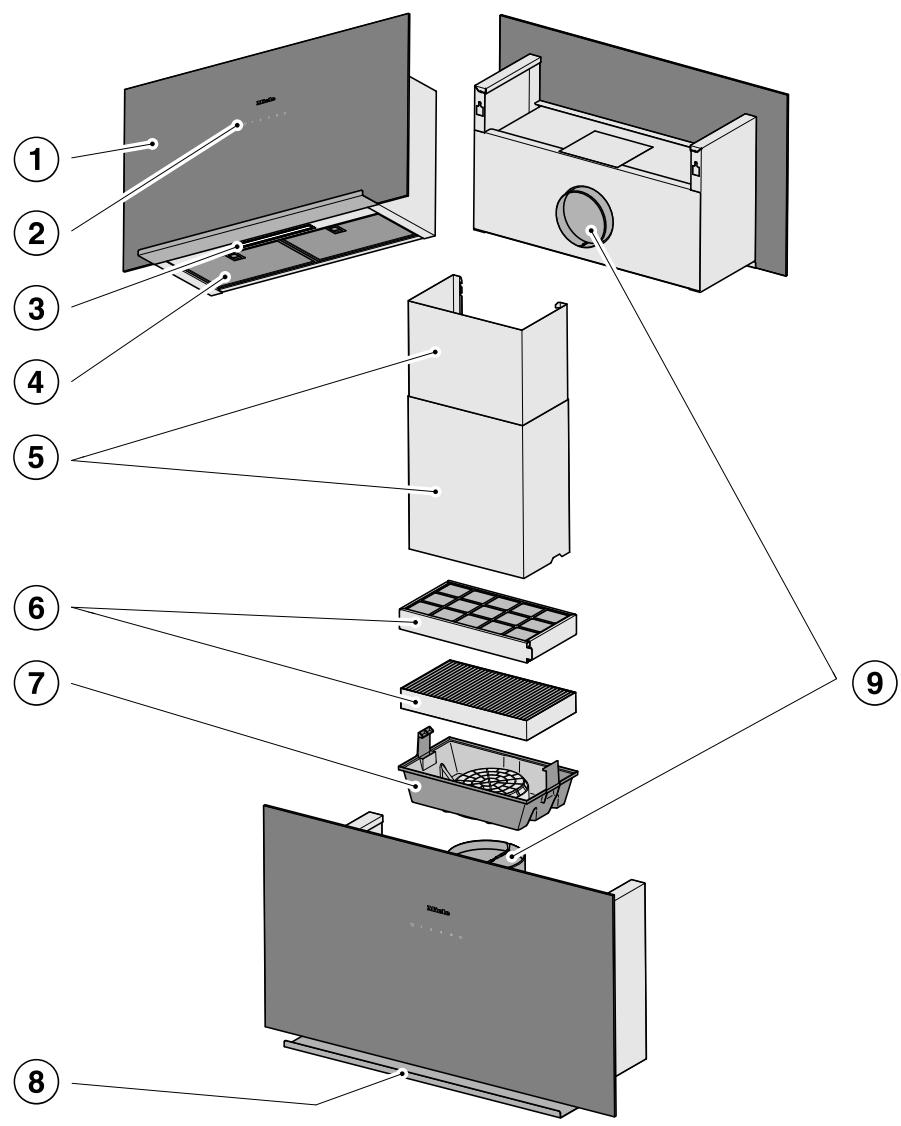

① Déflecteur ② Éléments de commande ③ Éclairage de la table de cuisson ④ Filtre à graisses ⑤ Fut

Accessoires en option En mode évacuation d'air uniquement :

⑥ Filtre à charbon actif Filtre à charbon actif à usage unique ou régénération Disponible en option pour fonctionnement en mode recyclage ⑦ Cartouche de filtre à charbon actif Tablette (9) Raccord d'évacuation

Au besoin : évacuation par l'arrière ou par le haut En mode recirculation, l'air évacué ne peut être évacué que vers le haut.

⑩ Touche sensitive pour activer et désactiver le ventilateur ⑪ Touches sensitives de réglage de la puissance d'aspiration ⑫ Touche sensitive pour allumer et éteindre l'éclairage

Selon le modèle de hotte, les modes de fonctionnement suivants sont possibles :

Mode évacuation

L'air aspiré est nettoyé par les filtres à graisses puis rejeté à l'extérieur du bâtiment.

Mode recyclage

(avec filtre à charbon actif en option, voir « Caractéristiques techniques »)

L'air aspiré est filtré par le panneau d'aspiration périphérique, par les filtres à graisses puis par un filtre à charbon actif. L'air est ensuite réintroduit dans la cuisine.

Enclencher le moteur de ventilation

Allumez la hotte dès que vous commencez à cuisiner. Les vapeurs sont ainsi évacuées dès le début de la cuisson.

Effleurez la touche Marche/Arrêt (1).

Le moteur s'enclenche à la vitesse 2.

Sélectionner le niveau de puissance

En cas de léger ou fort dégagement de fumées et d'odeurs, vous pouvez sélectionner les puissances d'aspiration 1 à 3.

Vous pouvez enclencher brièvement le niveau de puissance Booster B en cas de fort dégagement de fumées et d'odeurs, par exemple lorsque vous saisissez des aliments.

■ Sélectionnez le niveau d'aspiration souhaité à l'aide des touches sensitives 1 à B.

Désactiver le niveau Booster

Si le Powermanagement (gestion de l'alimentation) est activé (préprogrammé), le moteur repasse automatiquement à la puissance 3 au bout de 5 minutes.

Arrêt différé

Laissez fonctionner le moteur encore quelques minutes après la fin de la cuisson.

L'air de la cuisine est ainsi débarrassé des fumées et odeurs résiduelles.

Cela permet également de prévenir la formation de résidus et d'odeurs.

Arrêter le moteur

• Arrêtez le moteur à l'aide de la touche Marche/Arrêt.

Allumer / Éteindre l'éclairage de la table de cuisson

Vous pouvez allumer ou éteindre l'éclairage de la table de cuisson indépendamment du moteur.

Appuyez par conséquent sur la touche d'éclairage.

Powermanagement

La hotte dispose d'un système de gestion de l'énergie Powermanagement. Le Powermanagement sert à économiser l'énergie. Le moteur réduit ainsi automatiquement sa puissance d'aspiration et l'éclairage se désactive.

• Si le niveau Booster est activé, le moteur bascule automatiquement sur la puissance 3 au bout de 5 minutes.
• Si le niveau de puissance de la hotte est sur 1, 2 ou 3, il rétrograde d'un niveau au bout de 2 heures puis finit par s'arrêter par paliers de 30 minutes.
• Si l'éclairage de la table de cuisson est resté activé, il se désactive automatiquement au bout de 12 heures.

Activer / Désactiver le Powermanagement

Il est possible de désactiver le Powermanagement.

Il faut toutefois garder à l'esprit que cela peut engendrer une augmentation des dépenses énergétiques.

Éteignez le ventilateur et l'éclairage. Appuyez simultanément sur les touches 1 et B environ 10 secondes, jusqu'à ce que l'affichage 1 s'allume. Effleurez ensuite successivement :

• la touche d'éclairage,
• puis 1 et de nouveau
• la touche d'éclairage.

Si le Powermanagement est activé, les diodes 1 et B brillent en continu.

S'il est désactivé, les diodes 1 et B clignotent.

• Appuyez sur la touche 1 pour désactiver le Powermanagement.

Les témoins 1 et B clignotent.

Pour activer la fonction, appuyez sur la touche B.

Les témoins 1 et B brillent en continu.

• Validez le processus avec la touche Marche-Arrêt

Toutes les lampes s'éteignent.

Si vous ne confirmez pas votre choix dans les 4 minutes qui suivent, les anciens réglages sont conservés.

Arrêt de sécurité

Si la fonction Powermanagement (gestion de l'alimentation) est désactivée, la hotte allumée s'éteindra automatiquement après 12 heures (moteur et éclairage de la table de cuisson).

Pour la rallumer, effleurez la touche Marche/Arrêt ou la touche d'éclairage.

Cette hotte économique en énergie fonctionne de manière très efficace. Les mesures suivantes participent à une utilisation économique :

• Pendant la cuisson, veillez à bien aérer votre cuisine. Si l'entrée d'air est insuffisante en mode évacuation, la hotte ne fonctionne pas de manière efficace et des bruits de fonctionnement se font entendre.
• Cuisez à puissance réduite sur votre table de cuisson. En effet, lorsqu'il y a peu de vapeurs de cuisson, le niveau de puissance de la hotte peut rester faible et la consommation énergétique est plus basse.
• Vérifiez sur la hotte le niveau de puissance sélectionné. La plupart du temps, un faible niveau de puissance est suffisant. Utilisez le niveau Booster uniquement lorsque cela s'avère nécessaire.
• En cas de fort dégagement de vapeurs de cuisson, enclenchez la puissance maximale de la hotte suffisamment tôt. Ce sera plus efficace que d'essayer de disperser les vapeurs de cuisson en rallongeant la durée de fonctionnement de la hotte.
• Pensez à éteindre la hotte une fois la cuisson terminée.
• Nettoyez ou remplacez les filtres régulièrement. Des filtres très encrassés diminuent les performances de la hotte, augmentent les risques d'incendie et vont à l'encontre des bonnes pratiques d'hygiène.

Débranchez la hotte avant toute maintenance ou tout entretien (voir chapitre « Consignes de sécurité et mises en garde »).

Carrosserie

Généralités

Les surfaces et éléments de commande sont susceptibles de se rayer. Respectez les conseils de nettoyage ci-dessous.

Pour toutes les surfaces et éléments de commande de la hotte, utilisez uniquement une éponge, du liquide vaisselle et de l'eau chaude. Séchez ensuite avec un chiffon doux.

N'utilisez pas :

• de détergent à base de solvant, de soude, d'acide ou de chlorure,
• de produit abrasif tel que la poudre ou le lait à récurer, d'éponge avec tampon abrasif ou contenant des résidus de produit abrasif.

Conseils d'entretien des surfaces en verre

Un produit vitres classique convient au nettoyage des surfaces en verre.

Filtres à graisses

Risque d'incendie

Les filtres à graisses saturés sont inflammables.

Nettoyez régulièrement les filtres à graisses.

Les filtres à graisses métalliques réutilisables de l'appareil retiennent les particules solides des fumées de cuisson (graisses, poussières, etc.) et empêchent tout encrassement de la hotte.

Les filtres à graisses doivent être nettoyés régulièrement.

Si vos filtres à graisses sont trop encrassés, la puissance d'aspiration risque de diminuer significativement. Par conséquent, votre hotte et votre cuisine seront sales plus rapidement.

Fréquence de nettoyage

La graisse cumulée se solidifie au bout d'un certain temps et rend le nettoyage du filtre difficile. Il est donc recommandé de nettoyer les filtres à graisses toutes les 3 à 4 semaines.

Retirer le filtre à graisses

Faites attention à ne pas faire tomber le filtre lorsque vous le manipulez.

Vous risquez d'endommager la table de cuisson et le filtre lui-même.

Tenez fermement le filtre lorsque vous le manipulez.

Déverrouillez le filtre à graisses, faites-le pivoter de 45° vers l'avant, décrochez-le à l'arrête puis sortez-le.

Nettoyage manuel des filtres à graisses

Nettoyez le filtre à graisses avec une brosse dans de l'eau chaude additionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré.

Produits à ne pas utiliser

Certains produits de nettoyage peuvent endommager la surface des filtres s'ils sont utilisés régulièrement. N'utilisez pas :

• de produit détartrant,
• de poudre ou crème à récurer
• de produit multi-usages agressif ou de spray dégraissant
• de décapant four en bombe

Nettoyer les filtres à graisses au lave-vaisselle

• Disposez les filtres à graisses verticalement ou inclinés dans le panier inférieur du lave-vaisselle. Vérifiez que le bras de lavage peut tourner. Utilisez un produit de lavage comparable à celui que l'on trouve dans le commerce.

Sélectionnez un programme avec une température de lavage située entre 50 °C et 65 °C.

Selon le détergent utilisé, le nettoyage des filtres à graisses au lave-vaisselle peut décolorer durablement la face interne. Cela n'a aucune incidence sur leur bon fonctionnement.

Après le nettoyage

Posez les filtres nettoyés sur un support absorbant pour les faire sécher. Une fois les filtres à graisses démontés, nettoyez également les pièces accessibles de la carrosserie où la graisse s'est accumulée. Cette mesure contribue à prévenir les incendies. Remontez les filtres à graisses. Vérifiez que le verrouillage est tourné vers le bas.

Si les filtres à graisses ont été posés à l'envers, déverrouillez les orifices avec un petit tournevis.

Filtres à charbon actif

En mode recyclage, la hotte doit être équipée d'un filtre à charbon actif en plus du filtre à graisses. Celui-ci permet d'absorber les odeurs de cuisson.

On installe le filtre à charbon actif dans la partie supérieure de la hotte.

Installer / Remplacer les filtres à charbon actif

Retirez le filtre à charbon actif de son emballage.

Insérez le filtre à charbon actif dans la cartouche des filtres à charbon actif.

La cartouche des filtres à charbon actif est déjà installée ou est jointe à la hotte.

Pour l'installation, suivez le schéma de montage joint.

Fréquence de remplacement

• Remplacez le filtre à charbon actif lorsqu'il ne retient plus suffisamment les odeurs.

Remplacez-le tous les six mois au minimum.

Jeter le filtre à charbon actif

• Éliminez le filtre à charbon actif avec vos ordures ménagères.

Filtre à charbon actif régénérable

Un filtre à charbon actif régénérable est disponible pour cette hotte. Il peut être utilisé plusieurs fois si vous le régénérez dans le four.

Respectez le mode d'emploi correspondant pour l'utilisation.

Pour trouver les filtres à charbon actif, rendez-vous sur notre boutique en ligne, chez votre revendeur, ou contactez le service après-vente Miele (voir à la fin du présent mode d'emploi).

Vous trouverez la désignation du type dans le chapitre « Caractéristiques techniques ».

Avant l'installation

Avant l'installation, veuillez tenir compte de toutes les informations mentionnées dans ce chapitre et du chapitre « Consignes de sécurité et mises en garde ».

Retirer le film de protection

Les pièces de l'appareil sont recouvertes d'un film de protection qui les protège contre les avaries de transport.

Veuillez retirer ce film de protection avant de procéder au montage des éléments. Il suffit de tirer dessus.

Matériel d'installation

pour un raccord d'évacuation Ø 150 mm

Film de protection

pour étanchéifier la carrosserie

5x60neu+Dubel8x50

4 vis 5 x 60 mm et

4 chevilles 8 x 50 mm

pour une fixation au mur.

Les vis et chevilles fournies conviennent à des murs pleins.

Pour les autres types de murs, utiliser des systèmes de fixation appropriés.

Au préalable, vérifier que le mur est capable de supporter la charge.

08565780

2 vis M4 x 8 mm,

2 rondelles et

2 caches

pour fixer le support.

08164991

Plan de montage

Les différentes étapes de montage sont décrites sur le plan de montage.

Ablage DA 9090

dlna3mle

Dimensions de l'appareil

① Sens d'évacuation d'air par le haut ou par l'arrière. ② Zone conseillée pour le raccordement au réseau. ③ Perçage pour évacuation d'air ∅ 200 mm pour mobilité du conduit mural d'évacuation d'air. ④ Évacuation d'air en mode recyclage de l'air. La distance qui sépare le haut de l'appareil du plafond ou du meuble situé au-dessus doit être au minimum de 300 mm.

Raccord d'évacuation ∅ 150 mm

• Installation avec fêt DADC 9000 (accessoires en option). Notez la plage possible pour l'ouverture d'évacuation d'air dans le croquis côté correspondant.

Distance entre la table de cuisson et la hotte (S)

Lorsque vous déterminez la distance entre la table de cuisson et le rebord inférieur de la hotte, tenez compte des indications du fabricant des appareils de cuisson.

En l'absence d'indications contraires, respectez les distances de sécurité qui suivent.

Voir également à ce sujet le chapitre « Consignes de sécurité et mises en garde ».

Appareil de cuisson	Distance S minimum
Table de cuisson électrique	450 mm
Gril électrique et friteuse électrique	650 mm
Table de cuisson au gaz à plusieurs foyers : puissance totale maximale ≤ à 12,6 kW, sans brûleur > à 4,5 kW.	650 mm
Table de cuisson au gaz à plusieurs foyers : puissance totale maximale > à 12,6 kW et ≤ 21,6 kW, sans brûleur > à 4,8 kW.	760 mm
Table de cuisson au gaz à plusieurs foyers : puissance totale maximale > à 21,6 kW, ou un des brûleurs > à 4,8 kW.	impossible
Foyer de gaz unique avec une puissance ≤ à 6 kW	650 mm
Foyer de gaz unique avec une puissance > à 6 kW et ≤ à 8,1 kW.	760 mm
Foyer de gaz unique avec une puissance > à 8,1 kW	impossible

Conseils de montage

• Lorsque vous choisissez la hauteur de montage, tenez compte de la taille des utilisateurs. Vous devez pouvoir travailler sur la table de cuisson et accéder aux commandes de la hotte sans être gêné.
• Attention ! Plus la hotte et la table de cuisson sont distantes, moins les fumées de cuisson sont aspirées.
• Pour une évacuation optimale des vapeurs de cuisson, veillez à ce que la hotte aspirante soit centrée au-dessus de la table de cuisson, et non décalée sur le côté.
• L'emplacement nécessaire pour le montage doit être facile d'accès, en prévision de réparations éventuelles ou si la hotte devait être démontée par exemple. Envisagez cet aspect dès que vous vous penchez sur l'agencement de votre cuisine : meubles, étagères, éléments de plafond et de décoration qui entourent la hotte.

Gabarit de perçage pour le montage mural

Pour effectuer les perçages, servez-vous de la notice de montage jointe.

Si le mur doit être percé à l'avance, les cotes d'espacement des perçages sont indiquées ici (vis Ø 5 mm).

Conduit d'évacuation

Risque d'intoxication en cas d'utilisation simultanée de la hotte et d'un brûleur !

Consultez le chapitre « Consignes de sécurité et mises en garde » avant d'utiliser votre hotte pour la première fois.

En cas de doute, demandez à une société de ramonage de vous confirmer que vous pouvez utiliser votre hotte sans danger.

En guise de conduite d'évacuation d'air, utilisez uniquement des tubes lisses ou des flexibles d'évacuation composés d'un matériau ininflammable.

Pour obtenir un débit d'air maximal tout en limitant les émissions sonores liées au flux d'air, veillez aux points suivants :

• Le diamètre de la conduite d'évacuation ne doit pas être plus petit que la section du raccord d'évacuation (voir chapitre « Cotes »). Cela s'applique notamment à l'utilisation de gaines plates.
• La conduite d'évacuation d'air doit être aussi courte et droite que possible.
• Utilisez uniquement des coudes de grand rayon.
• La conduite d'évacuation ne doit pas être pliée ou écrasée.
• Tous les raccords doivent être hermétiques et solides.
• Si la conduite d'évacuation dispose de clapets, ces derniers doivent être ouverts lorsque la hotte est allumée.

Tout ce qui entrave le flux d'air limite le débit d'air et augmente les bruits de fonctionnement.

Cheminée d'évacuation

Si l'air est évacué dans une cheminée d'évacuation, le manchon d'entrée doit être orienté dans le sens de l'écoulement.

Si la cheminée d'évacuation est utilisée par plusieurs appareils de ventilation, la section de la cheminée d'évacuation doit être suffisamment large.

Clapet anti-retour

Utilisez un clapet anti-retour dans le système d'évacuation.

Le clapet anti-retour permet d'éviter tout échange d'air intempestif entre la pièce et l'extérieur lorsque la hotte ne fonctionne pas.

Si l'air évacué est dirigé vers l'extérieur, nous recommandons l'installation d'un tuyau mural télescopique Miele ou d'un conduit de tout Miele (accessoires supplémentaires). Ils disposent d'un clapet anti-retour intégré.

Si votre système d'évacuation d'air n'est pas équipé d'un clapet anti-retour, vous recevrez un clapet anti-retour en tant qu'accessoire pouvant être installé ultérieurement.

Eau de condensation

Si la conduite d'évacuation d'air est installée, par exemple dans des pièces froides ou des greniers, les différences de température peuvent entraîner la formation d'eau de condensation dans la conduite d'évacuation d'air. Pour réduire les différences de température, isolez la conduite d'évacuation.

Si la conduite d'évacuation est posée horizontalement, vous devez assurer une pente d'au moins 1 cm par mètre. Cela permet d'éviter que l'eau de condensation ne reflue dans la hotte.

En plus d'isoler la conduite d'évacuation, nous recommandons d'installer un piège à eau de condensation qui recueille et vaporise celle-ci.

Les pièges à eau de condensation sont disponibles comme accessoires de rechange pour les conduites d'évacuation d'un diamètre de 125 mm ou 150 mm.

Le piège à eau de condensation doit être installé verticalement, le plus près possible du raccord d'évacuation de la hotte. La flèche montre le sens d'évacuation de l'air.

Utilisez un piège à eau de condensation uniquement en cas d'évacuation par le haut.

Miele décline toute responsabilité pour les dysfonctionnements ou les dommages causés par un conduit d'évacuation inadapté.

Réducteur de bruit

Pour amortir davantage les bruits, un réducteur de bruit peut être installé dans la conduite d'évacuation (accessoire en option).

En mode évacuation, le réducteur de bruit insonorise aussi bien les bruits du ventilateur vers l'extérieur que les bruits extérieurs qui parviennent par la conduite d'évacuation (par ex. bruits des voitures). Aussi le réducteur de bruit doit être posé le plus près possible de la sortie d'évacuation d'air ①.

Branchement électrique

Avant de procéder au raccordement, lisez le chapitre « Consignes de sécurité et mises en garde »

Les données de raccordement (tension et fréquence) de la plaque signalétique doivent impérativement correspondre à celles du réseau électrique. Des informations sur la position de la plaque signalétique se trouvent au chapitre « Service après-vente »

La hotte est équipée d'un câble d'alimentation et d'un interrupteur de sécurité.

Le raccordement électrique doit être effectué via une prise de courant accessible après l'installation. Si cela n'est pas possible ou si un raccordement fixe est prévu, l'installation domestique doit être équipée d'un dispositif de déconnexion pour chaque pôle répondant aux conditions de la catégorie de surtension III.

La sécurité est accrue si l'appareil est actionné par un disjoncteur différentiel.

Seul un électricien qualifié peut effectuer des travaux sur l'installation.

Cet appareil doit être mis à la terre.

Contact en cas d'anomalies

Vous n'arrivez pas à résoudre l'anomalie par vous-même ? Contactez le service après-vente Miele ou votre revendeur Miele.

Vous pouvez prendre rendez-vous en ligne avec le service après-vente Miele sous www.miele.com/service.

Les coordonnées du service après-vente Miele figurent en fin de notice.

Veuillez indiquer le modèle et la référence de votre appareil (N° de série, de fabrication). Ces deux indications figurent sur la plaque signalétique.

Emplacement de la plaque signalétique

Pour trouver la plaque signalétique, démontez le filtre à graisses.

Garantie

La garantie est accordée pour cet appareil selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois.

Pour plus d'informations, reportez-vous aux conditions de garantie fournies.

Mateur de ventilateur	200 W
Éclairage de la table de cuisson	3,2 W
Puisance totale de raccordement	203,2 W
Tension réseau, fréquence	AC 230 V, 50 Hz
Fusible	10 A
Longueur du cable d'alimentation électrique	1,5 m
Poids
DA 9091 W	21 kg

Disponible en option pour fonctionnement en mode recyclage

Filtre à charbon actif DKF 29 ou DKF 29-R (régénérable)

Fiche relative aux hottes domestiques

selon règlement délégué (UE) N° 65/2014 et règlement (UE) N° 66/2014

MIELE
Identification du modele	DA 9091 W Screen
Consommation énergétique annuelle (AEChotte)	67,7 kWh par an
Classe d'efficacité énergétique	B
Indice d'efficacité énergétique (EEIhotte)	66,1
Efficacité de dynamique des fluides (FDEhotte)	23,5
Classe d'efficacité de dynamique des fluides
A (la plus grande efficacité) à G (la plus faible efficacité)	B
Efficacité lumineuse (LEhotte)	93,8 lx/W
Classe d'efficacité lumineuse
A (la plus grande efficacité) à G (la plus faible efficacité)	A
Degré de séparation des graisses	92,8%
Classe pour le degré de séparation des graisses
A (la plus grande efficacité) à G (la plus faible efficacité)	B
Volume d'air optimal mesuré	412,8 m3/h
Débit d'air (vitesse minimale)	205 m3/h
Débit d'air (vitesse maximale)	415 m3/h
Débit d'air (niveau intensif ou rapide)	670 m3/h
Débit d'air max. (Qmax)	670 m3/h
Pression d'air optimale mesurée	319 Pa
Emissions sonores pondérées A (vitesse minimale)	39 dB
Emissions sonores pondérées A (vitesse maximale)	50 dB
Emissions sonores pondérées A (niveau intensif ou rapide)	62 dB
Puisance d'entrée électrique optimale mesurée	155,1 W
Puisance en mode OFF (Po)	W
Consummation énergétique pondérée en marche (Ps)	0,25 W
Puisance nominale du système d'éclairage	3,2 W
Intensité lumineuse moyenne du système d'éclairage sur la surface de cuisson	300 lx
Facteur de prolongation	1,2

MIELE France

Siège social

9 avenue Albert Einstein - Z. I. du Coudray

93151 - Le Blanc-Mesnil CEDEX

R.C.S. Bobigny B 708 203 088

Miele Experience Center

Paris Rive Droite

55 Boulevard Malesherbes

75008 Paris

Miele Experience Center

Paris Rive Gauche

30 rue du Bac

75007 Paris

Miele Experience Center Nice

Secteur Cap 3000

285 avenue de Verdun

06700 Saint-Laurent du Var

Internet

www.miele.fr

La ligne Consommateurs

Conseils, SAV, accessoires et pièces détachées

0974501000

Appel non surtaxé

Siège en Allemagne

Miele & Cie. KG
