TV2746C INOX - Table de cuisson AIRLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson mixte gaz + électrique
Marque	AIRLUX
Modèle	TV2746C INOX
Dimensions (L x P)	600 x 510 mm
Alimentation gaz	Gaz G20 (naturel) ou G30/G31 (butane/propane)
Alimentation électrique	230 V ~ 50 Hz
Puissance électrique totale	1500 W (plaque électrique)
Nombre de brûleurs gaz	4
Brûleur rapide	3000 W - Ø casserole 20-22 cm
Brûleur semi-rapide	1650 W - Ø casserole 16-18 cm
Brûleur auxiliaire	1000 W - Ø casserole 10-14 cm
Brûleur triple couronne	3300 W - Ø casserole 20-22 cm
Plaque électrique	1 plaque Ø 145 mm - 1500 W
Allumage	Automatique par bouton (avec ou sans soupape de sécurité)
Sécurité	Soupape de sécurité (thermocouple) sur certains modèles
Matériau	Plan de cuisson en verre, finition inox
Nettoyage	Plan verre et émail : éponge et eau savonneuse ; brûleurs et grilles : lavables au lave-vaisselle
Installation	Encastrable, classe 3, nécessite ventilation et hotte
Conversion gaz	Possible par remplacement des injecteurs et réglage du by-pass
Pièces détachées	Injecteurs, câble d'alimentation, joints, boutons

FOIRE AUX QUESTIONS - TV2746C INOX AIRLUX

Comment installer la table de cuisson AIRLUX TV2746C INOX ?

L'installation doit être réalisée par un professionnel qualifié. Découpez une ouverture de 600x510 mm dans le plan de travail. Placez le joint d'étanchéité, insérez la table et fixez-la avec les crochets fournis. Raccordez le gaz et l'électricité en respectant les normes.Assurez-vous que la ventilation est suffisante (volume de pièce ≥ 20 m³).

Comment allumer les brûleurs ?

Tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum (grande flamme) et appuyez. Pour les brûleurs avec soupape de sécurité, maintenez enfoncé pendant environ 10 secondes après allumage.

Que faire si la flamme s'éteint accidentellement ?

Si l'appareil est équipé d'un thermocouple, la soupape de sécurité coupe automatiquement le gaz. Attendez quelques secondes, puis tournez le bouton à nouveau sur la position maximum pour rallumer.

Comment nettoyer la table de cuisson ?

Débranchez l'appareil et laissez refroidir. Nettoyez le plan en verre avec une éponge et de l'eau savonneuse. Les brûleurs et grilles peuvent être lavés au lave-vaisselle. N'utilisez pas de produits abrasifs.

Peut-on utiliser des casseroles de tout diamètre ?

Non, le diamètre doit correspondre au brûleur : pour le brûleur rapide (20-22 cm), semi-rapide (16-18 cm), auxiliaire (10-14 cm) et triple couronne (20-22 cm). Une casserole trop petite fait perdre de l'énergie.

Comment convertir la table pour un autre type de gaz ?

Remplacez les injecteurs par ceux correspondant au nouveau gaz (reportez-vous au tableau des caractéristiques techniques). Réglez ensuite le by-pass au minimum à l'aide d'un tournevis. Cette opération doit être faite par un professionnel.

La plaque électrique chauffe-t-elle vite ?

Oui, la plaque de 1500 W atteint rapidement la température. Utilisez les positions de 1 (faible) à 6 (vif) selon la cuisson. Ne laissez jamais la plaque vide allumée.

Comment entretenir les robinets de gaz ?

Si un robinet devient dur, faites-le graisser par un technicien agréé. Ne tentez pas de le démonter vous-même. Contactez le service d'assistance.

Y a-t-il un risque pour les enfants ?

Oui, les surfaces restent chaudes après usage. Surveillez les enfants et ne les laissez pas jouer près de l'appareil. Utilisez les poignées des casseroles orientées vers l'intérieur.

Que faire en cas de panne de courant ?

Vous pouvez allumer les brûleurs avec des allumettes : tournez le bouton sur la position maximum (grande flamme) et approchez une allumette enflammée. Pour la plaque électrique, elle ne fonctionne pas sans électricité.

MODE D'EMPLOI TV2746C INOX AIRLUX

Nous vous invitons à lire ce manuel d'instructions avant d'installer et d'utiliser l'appareil. Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne connaissance des avertissements correspondants.

Cet appareil appartient à la classe 3 et il est conforme aux directives CEE 90/396 - CEE 73/23 et 93/68 - CEE 89/336.

• L'installation doit être effectuée par du personnel compétent et qualifié conformément aux normes en vigueur.
• Cet appareil a été conçu pour être utilisé par des adultes.
• Il faut donc veiller à ce que les enfants ne s'en approchent pas dans l'intention de jouer avec celui-ci.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximité et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroidi.
• Avant d'alimenter l'appareil, contrôler qu'il est correctement réglé pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
• S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraîne une carence d'oxygène.
• Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
• Les produits de la combustion doivent être évacués à l'extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe "Installation").
• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pièces de rechange originales.

Le fabricant décline toute responsabilité en cas de dommages aux choses ou aux personnes dus à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l'appareil.

Ce produit est conforme à la Directive EU 2002/96/EC.

Le logo « poubelle barrée » figurant sur l'appareil indique qu'au terme de son cycle de vie, cet appareil doit être, non seulement traité séparément des déchets domestiques, mais aussi remis à un centre de récupération pour équipements électriques et électroniques ou bien au revendeur lors de l'achat d'un appareil neuf équivalent.

Une fois l'appareil au terme de son cycle de vie, l'utilisateur est tenu de le remettre aux structures de récupération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets.

Une collecte sélective adéquate permettant d'envoyer l'équipement éliminé au recyclage, au traitement et à l'élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l'environnement et la santé et facilite le recyclage des matériaux dont le produit est constitué.

Pour plus de détails quant aux systèmes de récupération disponibles, s'adresser au service local chargé de l'élimination des déchets ou au magasin où l'équipement a été acheté.

Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l'élimination compatible sur le plan environnemental aussi bien directement qu'en participant à un système collectif.

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur.

Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.

UTILISATION DES BRÛLEURS

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Une fois l'allumage obtenu, maintenir le bouton appuyé pendant environ 10 secondes.

Utilisation des brûleurs

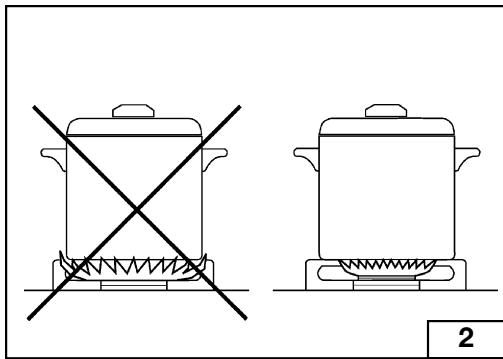

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir

tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).

Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour réchauffer les aliments ou pour maintenir l'ébullition. Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).

Brûleurs	Puisance W	Ø Casseroles
Auxiliaire	1000	10 - 14 cm
Semi-rapide	1650	16 - 18 cm
Rapide	3000	20 - 22 cm
Triple couronne	3300	20 - 22 cm

UTILISATION DES BRÛLEURS

Avertissements

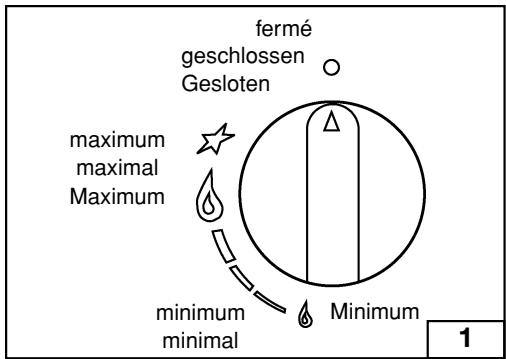

• Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
• Pour les tables équipées de thermocouple (soupape de sécurité), si la flamme s'éteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablir le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig. 1).
• Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffées, peuvent s'enflammer.
• Ne pas utiliser de vaporisateurs près de l'appareil en fonction.
• Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.
• S'assurer que les poignées des casseroles soient positionnées correctement.
• Quand on allume le brûleur, contrôler que la flamme est régulière; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.

EMPLOI DE LA PLAQUE ÉLECTRIQUE

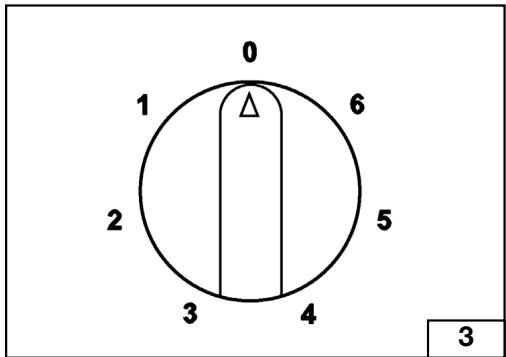

La plaque est commandée par un commutateur à 7 positions (voir fig. 3) et son activation s'effectue en tournant le bouton sur la position désirée.

Un voyant signale, en s'allumant, la mise sous tension de la plaque. À titre indicatif, un tableau avec les réglages de la plaque est reporté ci-après.

Avertissements

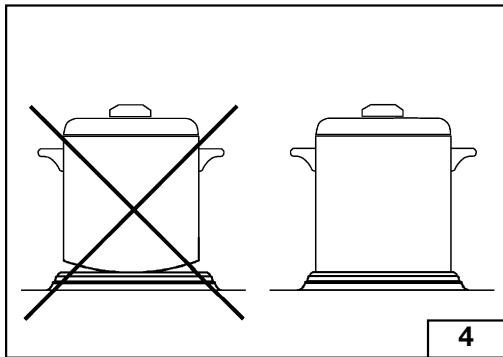

• Utiliser des casseroles ayant un fond plat et de diamètre égal ou légèrement supérieur à celui de la plaque (voir fig. 4).
• Ne jamais laisser la plaque allumée si elle est vide.
• Ne pas cuisiner les aliments directement sur la plaque.
• Éteindre la plaque quelques minutes avant la fin de la cuisson.
• Après l'utilisation, la plaque reste longtemps chaude : ne pas poser dessus les mains ou des objets.
• Pour mieux la préserver, traiter la surface de la plaque avec les produits spécifiques facilement trouvables dans le commerce.

N.B. : Lors de sa première mise sous tension, laisser la plaque allumée sur la position 1 pendant environ 30 minutes afin d'éliminer les résidus d'huile ou d'humidité.

POSITION BOUTON	INTENSITÉ CHALEUR	TYPE DE CUISSON
0	Éteint
1	Faible	Pourmantir lesalimentschauds et pourréchauffer une petite quantitéde liquide.
2	Doux	Pourréchauffer unequantité moyenne de liquide;pour la préparation de crèmes et sauces à longue cuisson.
3	Lent	Pourdécongeler,pourcurirà l'étuvée, pourcuisson au-dessousde la températured'ébullition.
4	Moyen	Cuissonà latempératured'ébullition,rôtis,viandes délicates,poisson.
5	Fort	Pourrôtis,biftecks,pot-au-feu.
6	Vif	Pourporter à l'ébullitionune grande quantitéde liquide,frière,griller.

INSTRUCTIONS

FR

NETTOYAGE

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique. Il est conseillé d'opérer quand l'appareil est froid.

Plan en verre et parties émaillées

Le plan en verre et les parties émaillées doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs.

Éviter que des substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent longtemps sur les surfaces émaillées.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrôler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Les grilles peuvent être lavées en lave-vaisselle.

Robinets de gaz

L'éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d'Assistance.

TABLEAU DES CARACTÉRISTIQUES TECHNIQUES

BRULEURS		GAZ	PRESSION DE SERVICE mbar	DEBIT		DIAMÉTRE INJECTEUR 1/100 mm	DIAMÉTRE BY PASS ROBINET 1/100 mm	DEBITS CALORIFIQUES WATT
N°	DESIGNATION			g/h	L/h			Max.	Min.
1	RAPIDE	G30	28	218	-	85	40	3000	900
		G31	37	214	-	85	40	3000	900
		G20	20	-	274	128	Reg.	3000	900
2	SEMI-RAPIDE	G30	28	120	-	65	29	1650	600
		G31	37	118	-	65	29	1650	600
		G20	20	-	154	94	Reg.	1650	600
3	AUXILIAIRE	G30	28	73	-	50	27	1000	450
		G31	37	72	-	50	27	1000	450
		G20	20	-	95	76	Reg.	1000	450
4	TRIPLE COURONNE	G30	28	240	-	92	60	3300	1850
		G31	37	236	-	92	60	3300	1850
		G20	20	-	312	139	Reg.	3300	1850

DESCRIPTION	A-B	C-D	E	F	G	H
CATEGORY	II 2E+3+	II 2E+3+	II 2E+3+	II 2E+3+	II 2E+3+	II 2E+3+
CONSOMMATION DEBIT THERMIQUE	531 g/h 7,3 kW	411 g/h 5,65 kW	626 g/h 8,6 kW	604 g/h 8,3 kW	291 g/h 4 kW	240 g/h 3,3 kW
TENSION FREQUENCY	230 V. ~ 50 Hz	230 V. ~ 50 Hz	230 V. ~ 50 Hz	230 V. ~ 50 Hz	230 V. ~ 50 Hz	230 V. ~ 50 Hz
PUISSANCE TOTAL EL.	-	1500 W	-

AVERTISSEMENT IMPORTANT

LES OPÉRATIONS REPORTÉES CI-APRÈS DOIVENT ÊTRE EXÉCUTÉES DANS LE RESPECT DES

NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIÉ.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES AUX PERSONNES,

ANIMAUX ET CHOSES DÉRIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.

Les parois des meubles doivent résister à une température de 65 °C en plus de la température ambiante, conformément aux normes européennes EN 80 335-1-2-6.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.

Éviter d'installer l'appareil à proximité de matériaux inflammables comme des rideaux, des torchons, etc.

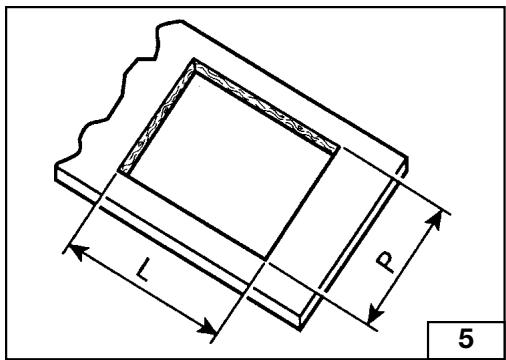

Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 5, en respectant une distance d'au moins 50 mm entre le bord de l'appareil et les parois voisines.

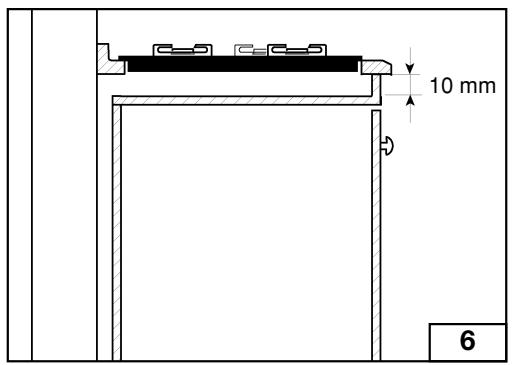

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail.

Il est conseillé d'isoler l'appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig. 6).

Cet appareil est de classe 3.

Fixation de la table de cuisson

Chaque table de cuisson est arrivée avec un joint spécial avec côté adhésif.

• Enlever les grilles et les brûleurs de la table de cuisson.

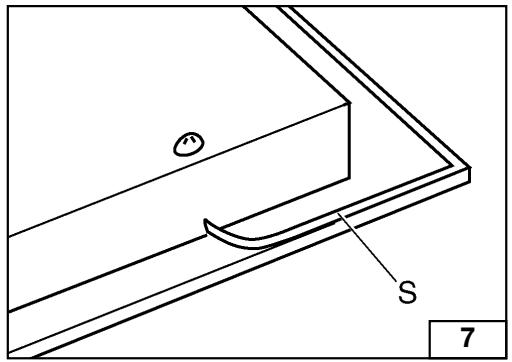

• Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 7).
• Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 8).

Pièce d'installation

Cet appareil n'est pas équipé d'un dispositif d'évacuation des produits de la combustion ; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l'appareil.

La pièce où est installé l'appareil doit avoir un

afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce : le volume d'air nécessaire ne doit pas être inférieur à 20 m³.

L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicante avec l'extérieur.

La ventilation peut également provenir d'une pièce contiguë, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200 cm².

Branchement gaz

S'assurer que l'appareil est adéquat pour le type de gaz disponible ; pour cela se référer à l'étiquette placée sous l'appareil ou à celle reportée sur la dernière page de ce manuel.

Opérer conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'éventuelle adaptation à des gaz différents.

L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Le raccord d'entrée gaz de l'appareil est fileté gaz cylindrique mâle.

Le raccordement ne doit pas provoquer de sollicitations à la rampe de gaz.

Une fois l'installation terminée, contrôler l'étanchéité des raccordements avec une solution savonneuse.

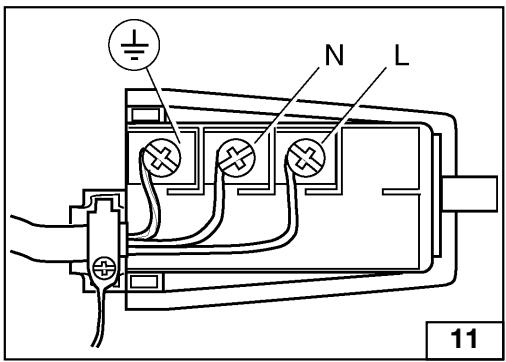

Branchement électrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation électrique doit correspondre à celle indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si l'appareil est sans fiche, appliquer au câble d'alimentation une fiche normalisée.

Il est possible d'effectuer directement le branchement au réseau électrique en interposant un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

TRANSFORMATIONS GAZ ET RÉGLAGES

Remplacement des buses

Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les buses des brûleurs.

Le choix des buses à remplacer doit être fait selon le tableau "caractéristiques techniques".

Procéder ensuite de la manière suivante :

• Enlever les grilles et les brûleurs.

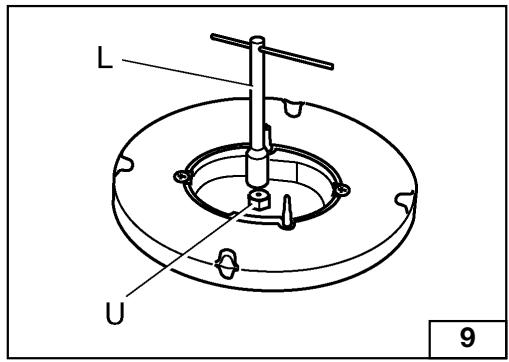

• Avec une clé droite L, dévisser la buse U (fig. 9) et la remplacer par la buse ajustée.
• Bloquer énergiquement la buse.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut régler le minimum de la manière suivante :

• Allumer le brûleur ;
• Tourner le robinet jusqu'à la position de minimum (petite flamme) ;
• Enlever le bouton de la tige du robinet ;

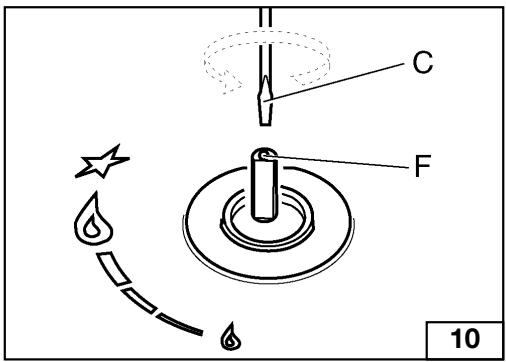

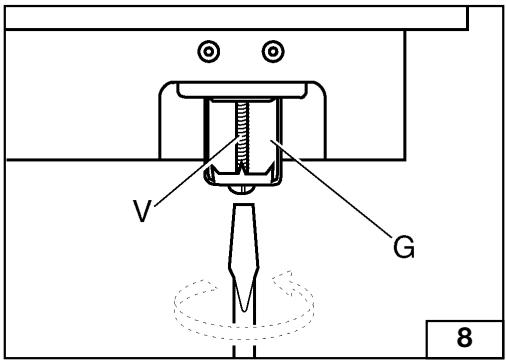

• Introduire un tournevis à pointe plate C dans le trou F du robinet (fig. 10) et tourner la vis by-pass jusqu'au réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G 30, la vis by-pass doit être complètement vissée.

ENTRETIEN

Graissage des robinets

Si un robinet est difficile à actionner, il faut le démonter et le graisser.

Les opérations à effectuer sont les suivantes :

• Dévisser les deux vis qui bloquent la bride de tête du robinet ;
• Soulever le cône de réglage du gaz et le nettoyer soigneusement avec de l'essence ou du dissolvant ;
• L'enduire d'un peu de graisse pour températures élevées en veillant à ne pas boucher les trous de passage du gaz ;
• Remonter avec soin toutes les pièces.

Remplacement du câble d'alimentation

En cas de remplacement du câble d'alimentation, il faut utiliser un câble conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0,75 mm² pour table de cuisson à gaz ou section 3 × 1 mm² pour table de cuisson mixte avec 1 plaque électrique (1500 W).

Le branchement au bornier doit être effectué comme indiqué en fig. 11 :

câble L marron (phase), câble N bleu (neutre), câble vert-jaune (terre)

DIMENSIONS APPAREIL GERÄTEMAße AFMETINGEN VAN HET TOESTEL		L	P
A-B-C-D	600x510	550	470
E-F	700x510	550	470
G-H	290x510	268	490

DESCRIPTION DES TABLES DE CUISSON

FR 1 Brûleur rapide de 3000 W 2 Brûleur semi-rapide de 1650 W 3 Brûleur auxiliaire de 1000 W 4 Brûleur triple couronne de 3300 W 5 Plaque électrique Ø 145 mm de 1500 W 8 Bouton commande des brûleurs ou des plaques électriques.

Cet appareil ne pourrait être installé que dans une catégorie où le système d'aération est créé et performant. Consultez le mode d'emploi et d'entretien avant d'installer et d'utiliser l'appareil. Suivez les instructions du mode d'emploi dans le cas d'utilisation avec un type de gaz différent de celui pour lequel l'appareil a été réglé par le fabricant.

CET APPAREIL EST RÉGLÉ POUR FONCTIONNER À :

Type de gaz : G20 - G25
