EG 4013 - Lave-linge VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Capacité de lavage	8 kg
Vitesse d'essorage	1200 tours/minute
Consommation d'énergie	A++
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Type de chargement	Frontal
Nombre de programmes de lavage	15 programmes
Fonctions principales	Économie d'eau, lavage rapide, programme délicat
Entretien et nettoyage	Nettoyage du filtre tous les 6 mois
Pièces détachées et réparabilité	Disponibilité des pièces sur demande
Sécurité	Système de verrouillage de porte, protection anti-débordement
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - EG 4013 VEDETTE

Comment puis-je allumer la VEDETTE EG 4013 ?

Pour allumer la VEDETTE EG 4013, branchez l'appareil à une source d'alimentation et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si la VEDETTE EG 4013 ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le thermostat est réglé sur une température supérieure à la température ambiante. Si le problème persiste, consultez le manuel d'utilisation.

Comment nettoyer la VEDETTE EG 4013 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et évitez d'utiliser des produits abrasifs.

La VEDETTE EG 4013 émet un bruit étrange, que faire ?

Un bruit anormal peut indiquer un problème. Assurez-vous que l'appareil est bien installé et qu'il n'y a pas d'objets bloquant les ventilations. Si le bruit persiste, contactez le service client.

Quelle est la capacité de la VEDETTE EG 4013 ?

La VEDETTE EG 4013 a une capacité de 13 kg, ce qui la rend idéale pour les petites et moyennes charges de linge.

Comment régler le temps de séchage sur la VEDETTE EG 4013 ?

Utilisez le bouton de réglage du temps sur le panneau de contrôle pour choisir la durée de séchage souhaitée. Référez-vous au manuel pour des conseils spécifiques selon les types de tissus.

Y a-t-il une fonction de sécurité sur la VEDETTE EG 4013 ?

Oui, la VEDETTE EG 4013 est équipée d'une fonction de sécurité qui arrête automatiquement l'appareil en cas de surchauffe.

Comment résoudre le problème d'un cycle de séchage qui ne se termine pas ?

Vérifiez si le filtre à peluches est obstrué et nettoyez-le si nécessaire. Assurez-vous également que les capteurs d'humidité fonctionnent correctement.

Où puis-je trouver le manuel d'utilisation de la VEDETTE EG 4013 ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site web du fabricant.

MODE D'EMPLOI EG 4013 VEDETTE

Vous venez de sélectionner un appareil VEDETTE et nous vous remercions de votre confiance.

Conçu pour vous donner, au fil des ans, entière satisfaction, ce produit a été construit dans un souci permanent de perfection.

Nous l'avons voulu performant, simple à utiliser et d'une esthétique qui s'harmonise avec votre intérieur.

Le Directeur de la Marque

Pour éviter des consommations inutiles...

Pour des raisons d'économie d'énergie, d'eau et de lessive, il est recommandé d'utiliser votre machine avec un tambour bien rempli plutôt que de faire deux cycles à charge réduite. Votre lave-linge est donc optimisé pour cela.

Cependant, si vous devez laver des petites quantités de linge :

• soit votre lave-linge le détecte de lui-même et adapte le cycle en conséquence,

soit vous utilisez la touche "demi-charge".

• Selon le modèle d'appareil

D'autre part, n'utilisez le prélavage que si cela est réellement nécessaire : chaussettes et maillot de sport boueux, bleu de travail très sale, etc...

Pages

1 - Comment effectuer votre première installation

• Débrider l'appareil 4 et 5
• Mettre la machine en place 5 et 6
• Déplacer la machine 6 Raccorder à l'arrivée d'eau 6 Raccorder au conduit d'évacuation 7 Raccorder au réseau électrique 7

2 - Comment utiliser votre machine à laver ?

• Préparer le linge 8 et 9. Comment traiter des taches difficiles ? 10
• Charger le linge dans la machine 11 Comment charger les produits lessiviels ? 11 Comment choisir un programme ? 12 à 14

3 - L'entretien de votre machine

Comment nettoyer donne machine ? 15 Comment nettoyer la boite a produits lessiviels ? 15 - Comment récapérez des objets perdus dans la machine ? 16 - Comment vider la cuve de la machine ? 17 - Que faire en cas de gel ? 17

4 - Anomalies - que faire si...

• La machine ne démarre pas? 18
• La machine vibre anormalement ? 18 Des fuites d'eau apparaissent ? 18
• Il n'y a pas d'essorage en fin de cycle ? 18
• Il n'y a pas de vidange en fin de cycle ? 18

Avant de mettre votre lave-linge en route, veuillez lire attentivement cette notice, ce qui vous permettra de vous familiariser rapidement avec son fonctionnement

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à leur évolution.

Avant toute utilisation, il est impératif d'effectuer les opérations décrites ci-après.

Ces opérations consistent à retirer la traverse métallique et les cales qui servent à immobiliser la cuve de votre machine pendant le transport. Ces opérations dites "de débridage" sont nécessaires pour le bon fonctionnement de votre appareil et le respect des normes en vigueur en matière de sécurité.

1 - Retirez le lave-linge de son socle (vérifiez que la cale «A» servant au maintien du moteur n'est pas restée coincée sous la machine) (Dessin 1) 2 - Enlevez les 4 vis «B» à l'aide d'un tournevis (Dessin 2.1) 3 - Déposez la traverse «C» en étant les deux vis «D» (Dessin 2.2) à l'aide d'une clé de 10 ou de 13 mm (suivant le modèle)

(assurez-vous que les deux pièces en plastique fixées sur la traverse sont bien retirées en même temps que cette dernière)

Remontez les vis «B» à leur emplacement initial.

4 - Obstruez impérativement les deux trous à l'aide des cache-orifices «E» prévus à cet effet (fournis dans le sachet d'accessoires) (Dessin 2.3)

Dessin 1

Dessin 2.1

Dessin 2.2 Dessin 2.3

Débridage de votre(appui

5 - Retirez la cale d'immobilisation de l'ensemble tambour-cuve (Dessin 3). Pour cela :

• soulevez le couvercle de la machine
• Si votre machine en est munie, retirez la cale «F».
• enlevez la cale «G» en la tournant d'un quart de tour
• librez les portillons du tambour, bloqués en position BASSE, en appuyant simultanément sur les deux volets.

6 - Enlevez les colliers support tuyaux ① et obstruez impérativement les trous à l'aide des caches ② (fournis dans le sachet d'accessoires) (Dessin 4).

Dessin 3

Dessin 4

Nous vous conseillons de conserver toutes les pièces de bridage, car il faudra obligatoirement les remonter si vous nevez, par la suite, transporter votre machine.

Toutes ces pièces ainsi que celles composant l'ensemble de votre machine sont faites de matériaux recyclables. Il convient d'en tenir compte lors de leur mise en décharge à la fin de la vie de votre machine.

Avant sa sortie d'usine, votre appareil a été minutieusement contrôlé; il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou au niveau des boîtes à produits.

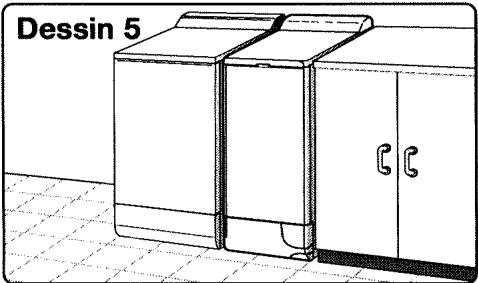

Environnement de l'appareil :

Si vous placez votre machine à côté d'un autre appareil ou d'un meuble, nous vous conseillons de toujours laisser entre eux un espace pour faciliter la circulation de l'air (Dessin 5).

D'autre part, nous vous déconseillons fortement:

• d'installer votre appareil sur un sol en moquette.

Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas gérer la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.

• d'installer votre appareil dans une pièce humide et mal aérée.
• d'installer votre appareil dans un lieu où il pourrait être soumis à des projections d'eau.

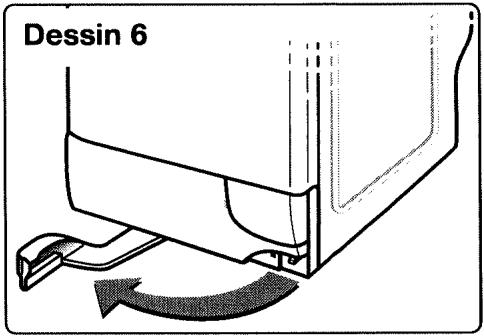

Déplacement - mise sur roulettes :

Si votre machine est équipée de roulettes escamotables, vous pouvez la déplacer facilement.

Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité gauche le levier situé au bas de l'appareil (Dessin 6). En fonctionnement, la machine ne doit pas reposer sur ses roulettes "avant" : n'oublier pas de ramener le levier dans sa position initiale.

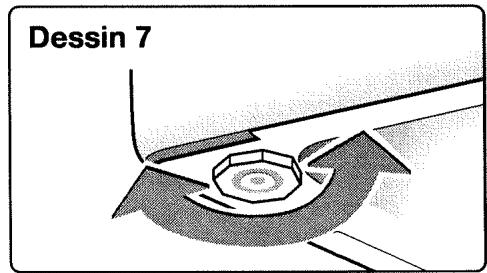

Mise à niveau :

Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi, soit un écart d'environ 1 cm mesure sur la largeur et de 1,5cm sur la profondeur de la machine.

Certaines machines sont équipées de deux pieds réglables placés à l'avant permettant de compenser les inégalités du sol. Pour régler l'horizontalité et la stabilité de la machine, procédez comme suit :

• Mettez la machine sur ses roulettes (ou basculez-la légèrement vers l'arrière si elle n'est pas munie de roulettes escamotables)

• En fonction de la configuration du sol, vissez ou dévissez le ou les pieds pour le ou les régler en hauteur (Dessin 7)
• remettez la machine sur ses pieds et vérifiez sa stabilité.

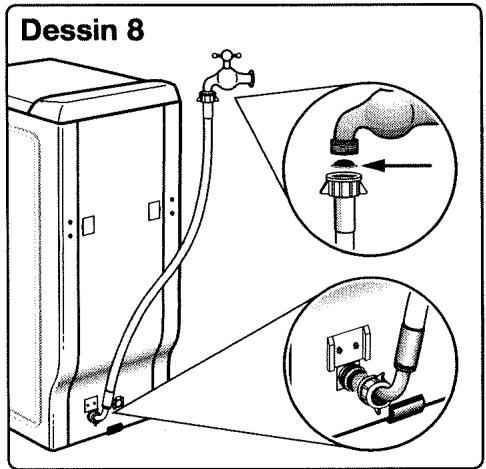

Alimentation en eau froide

Branchez le tuyau d'alimentation (Dessin 8):

• d'une part, sur le raccord situé à l'arrière de la machine
• d'autre part, sur un robinet muni d'un embout fileté 20x27 (3/4 BSP) en intercalant le joint fourni dans le sachet d'accessoires (Attention : sur certains modèles, ce tuyau est déjà équipé de son joint). Si vous utilisez un robinet auto-perceur, l'ouverture pratiquée doit être d'un diamètre de 6 mm minimum.

Arrivée d'eau :

• Pression d'eau mini : 0,07 MPa ou 0,7 bar
• Pression d'eau maxi : 1 MPa ou 10 bar

Évacuation des eaux usées

Raccordez le tuyau de vidange, après avoir monté à l'extrémité de ce dernier la crosse fournie dans la machine (Dessen 9.1) :

• soit, de façon provisoire, sur un évier ou une baignoire
• soit, de façon permanente, sur un siphon ventilé.

Si votre installation n'est pas équipée d'un siphon ventilé, veillez à ce que le raccordement ne soit pas étanche. En effet, pour éviter tout refoulement d'eaux usées dans la machine, il est vivement recommandé de laisser libre passage à l'air entre le tuyau de vidange de la machine et le conduit d'évacuation.

Dans tous les cas, la crosse de vidange devra être placée à une hauteur comprise entre 65 et 90 cm par rapport à la base de la machine.

Note: veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter que la crosse ne se dégage en cours de vidange et provoque une inondation.

Il est possible d'évacuer les eaux usées au sol, à condition que le tuyau de vidange passe par un point situé à une hauteur comprise entre 65 et 90 cm par rapport à la base de la machine (Dessin 9.2).

Pour votre sécurité, il est impératif de vous conformer aux indications données ci-dessous.

Alimentation électrique

L'installation électrique doit être conforme à la Norme NF C 15-100, en particulier pour la prise de terre.

Ligne 3 × 2,5 ~mm^2 mono 230V raccordée à :

• un compteur 20A mono 230V-50Hz
• un disjoncteur différentiel et un fusible individuel (10 ou 16A suivant le modèle)
• une prise de courant 10/16A 2 pôles + terre

Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise connexion électrique.

Conseils pour l'installation électrique de votre appareil

• N'utilisez pas de prolongateur, adaptateur ou prise multiple.
• Ne supprimez jamais la mise à la terre.
• La prise de courant doit être facilement accessible mais hors de portée des enfants.

Dessin 9.1

Dessin 9.2

En cas d'incertitude, adressez-vous à votre installateur.

Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résument les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous :
LAVAGE		CHLORAGE
95	Température maximum : 95°C	chlage dilué et à froid		Pas de chlorage
	- Action mécanique normale
	- Ringage normal
	- Essorage normal
	- Action mécanique réduite
	- Ringage à température décroissantante
	- Essorage réduit
60	Température maximum : 60 ou 50°C	REPASSAGE
	- Action mécanique normale	200 °C	150 °C	110 °C	Pas de repassage (pas de vapeur)
	- Ringage normal
	- Essorage normal
	- Action mécanique réduite
	- Ringage à température décroissantante
	- Essorage réduit
50	- Action mécanique réduite
	- Ringage à température décroissantante
	- Essorage réduit
40	Température maximum : 40°C	NETTOYAGE A SEC
	- Action mécanique normale	A Tous solvants usuels	P Perchloréthylène Essence minérale	F Essence minérale et solvent fluoré F113	Pas de nettoyage à sec, ni de détachage aux solvants
	- Ringage normal
	- Essorage normal
	- Action mécanique réduite
	- Ringage à température décroissantante
	- Essorage réduit
40	- Action mécanique très réduite	Processus normal
	- Ringage normal
	- Essorage normal
30	Température maximum : 30°C	- Action mécanique réduite - Température de séchage réduite - Pas d'addition d'eau (Nettoyage en libre-service impossibly)
	- Action mécanique très réduite
	- Ringage normal
	- Essorage réduit
	Lavage à la main seulement Température 40°C maximum (Certaines apparemils sont maintainant équipés d'un programme qui permet de laver en machine ce type de textiles)	SECHAGE EN TAMBOUR MENAGER
		Séchage fort		Séchage doux	Pas de séchage en tambour
	Pas de lavage

COFREET

Le tri du linge

Reportez-vous au tableau de la page précédente pour trier votre linge et choisissez le programme adaptés aux étiquettes. Dans le cas de charges mélangées, utilisez le programme correspondant au linge le plus fragile.

Pour du linge neuf, prenez au préalable la précaution de vérifier que le textile ne déteint pas : voir "Le test couleur" ci-dessous.

Si votre linge ne compte pas d'étiquettes d'information, les indications suivantes donnent les températures maximales supportables par les différents textiles.

COTON 90°C maxi

COULEURS / FIBRES MÉLANGÉES 60°C maxi

FIBRES MÉLANGÉES / SYNTHÉTIQUES. 40°C maxi

DELICAT, FRAGILE, LAINE. de FROID a 30 ou 40°C maxi

(suivant le modèle)

Poids moyen de quelques pièces de linge sec "peu épais

Drap 1 place. 400 à 500 g

Drap 2 places. 800 g

Taie d'oreiller. 200 g

Chemise de nuit légère. 150 g

Pantalon toile infant. 120 g

Pantalon toile adulte 500 g

Chemise homme coton/polyester 200g

Tee-Shirt cotton grande taille. 150 g

Torchon vaisselle 100g

Nappe 250g

Linge délicat 50g

Lainage synthétique infant 50g

Chaussette 20g

Pyjama toile adulte 250 g

Poids moyen de quelques pièces de linge sec "épais

Blue-jean adulte 800 g à 1 kg

Grande serviette éponge 700 g

Petite serviette éponge. 300g

Pantalon jogging adulte 350g

Pyjama éponge infant 100g

Peignoir de bain 1200g

Sweat-shirt 250g

Housse de couette 1500 g

Le test couleur

Au premier lavage, un linge de couleur déteint souvent, sauf s'il est garanti grand teint. Avant de le mettre en machine, faites le test suivant:

• Prenez une partie non visible du linge

-Humectez-la d'eau chaude

• Pressez-la ensuite dans une étoffe blanche
• Si le linge ne déteint pas, vous pouvez le laver normalement en machine.
• Si le linge déteint, lavez-le séparément en machine ou à la main.

La vérification du linge

Le non-respect des conseils suivants peut engendrer des dégâts graves, voire irréparables (tambour déterioré, linge déchiré, etc...) et annule la garantie.

• Videz les poches. - Fermez les fermetures à glissières et à pression.
• Enlevez les crochets des voilages ou mettez vos voilages dans un filtre de lavage.
• Retirez les boutons mal cousus, les épingles, les agrafes.
• Mettez les petites pièces de linge (rubans, pochettes, etc...) dans un filet de lavage.

Le traitement des taches difficiles

Les taches de transpiration, sang, fruit, vin, chocolat, disparaisent généralement avec les lessives contenant des éléments biologiques, mais d'autres taches nécessitent un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.

HERBE : savonnez soigneusement, traitez à l'eau de Javel diluée. Pour les lainages, l'alcool à 90 peut donner de bons résultats.

CRAYON à BILLE - FEUTRE :

Tamponnez à l'aide d'un chiffon propre imbibé d'alcool incolore ou d'alcool à 90. Prenez soin de ne pas étaler la tache.

ROUILLE : pour des taches légères, recouvre de sel, presse du jus de citron sur le sel et laissez reposer une nuit; puis rincez abondamment et faites un lavage. Pour des taches plus importantes, utilisez un produit antirouille en suivant très attentivement les conseils du fabricant.

ROUSSI: si le tissu n'est que très légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel; sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 minutes.

CHEWING-GUM: refroidissez-le avec un glaçon. Dès qu'il est suffisamment dur, grattez légèrement avec l'ongle pour l'éliminer.

ROUGE À LEVRES: tamponnez à l'éther s'il s'agit de lainage ou de coton, au trichloréthylène si l'article est en soie.

VERNIS A ONGES: posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges enPNANT SOIN DE CHANGER fréquemment le papier se trouvant sous la tache. Assurez-vous que la nature du tissu supporte le dissolvant.

CAMBOUIS - Goudron: utilisez de l'eau écarlate ou, à défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

PEINTURE: ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez puis rincez.

BOUGIE: grattez la cire avec une lame non coupante afin d'en retirer le plus possible puis repassez en intercalant une feuille de papier de soie entre le fer et le tissu taché.

MOISISSURES RECENTES : Pour coton et lin blanc, rincez dans une solution d'eau de javel avec 5 volumes d'eau et une petite cuillere à thé de vinaigre puis lavez immédiatement. Pour d'autres tissus blancs, utilisez de l'eau oxygénée à 10 volumes et lavez immédiatement.

Nous vous rappelons que, en général, les taches traitées immédiatement s'éliminent facilement. Par contre, les taches anciennes qui ont été repassées ou séchées en tambour ménager ne peuvent plus être enlevées.

Utilisation de produits détachants :

Nous vous recommandons de ne pas utiliser de solvants ou de produits en bombe aérosol à proximité de votre lave-linge et plus généralement d'appareils électriques dans une pièce mal aérée, et ce, afin d'éviter tout risque d'explosion eventuelle.

Ouverture de la machine

• Vérifiez que la touche "Marche/Arrêt" est relâchée.
• Suivant le modèle, soullevez la poignée d'ouverture ou appuyez sur le bouton pouvoir situés à l'avant de la machine. Le couvercle s'ouvre.
• Ouvrez les portillons du tambour en appuyant sur le bouton situé sur le volet avant.

Introduction du linge

Placez le linge, préalablement trié, dans le tambour, sans le tasser et en le répartissant uniformément.

Introduction des produits de lavage (dessin 10)

Bac prélavage (poudre)

Reportez-vous au tableau ci-contre

Bac lavage (poudre ou liquide)

Reportez-vous au tableau ci-contre. Le bac "LAVAGE" peut contenir les poudres et les liquides, toutefois, ne pas utiliser de lessive liquide pour les programmes AVEC prélavage.

③ Assouplissant

L'assouplissant est un produit conçu pour adoucir et parfumer votre linge.

L'assouplissant concentré est à diluer à l'eau chaude.

④ Javel

L'eau de javel peut être utilisée comme agent désinfectant ou comme agent blanchissant. Son action est complémentaire à celle de la lessive.

La javel concentrée doit être impérativement diluée.

: LESSIVEPOUDRE

: LESSIVE LIQUIDE

Important :

• pour un remplissage correct des bacs à produits, mettez le couvercle dans sa position maximale d'ouverture.
• Ne dépassez pas le niveau maximum (MAX).

Dosage de la lessive

	prélavage	lavage
Lessives "poudre"normales	140 ml	300 ml
lessives liquides		180 ml

Pour le dosage de vos produits, nous vous conseillons d'utiliser le godet gradué que l'on trouve dans la plupart des emballages de lessive.

Les doses préconisées ci-dessus le sont pour des conditions normales de lavage. Selon la dureté de l'eau, le degré de salissure du linge et dans le cas de certaines options, vous devrez modifier ces dosages :

• Eau peu calcaire (dureté inférieure à française) ou linge "peu sale" ou "lavage court", "demi-charge"... réduisez les doses de 10%.
• Eau très calcaire (dureté supérieure à française) ou linge "très sale" : augmentez les doses de 10%.

Lessives concentrées

Pour leur utilisation, reportez-vous aux prescriptions imprimées sur l'emballage de la lessive.

Lessives pour lainages et textiles délicats Pour le lavage de ces textiles, il est recommandé d'utiliser une lessive appropriée (évitez de mettre cette dernière directement sur le tambour car certains de ces produits sont agressifs pour le métal). Pour les dosages, reportez-vous aux prescriptions imprimées sur l'emballage.

Dessin 10

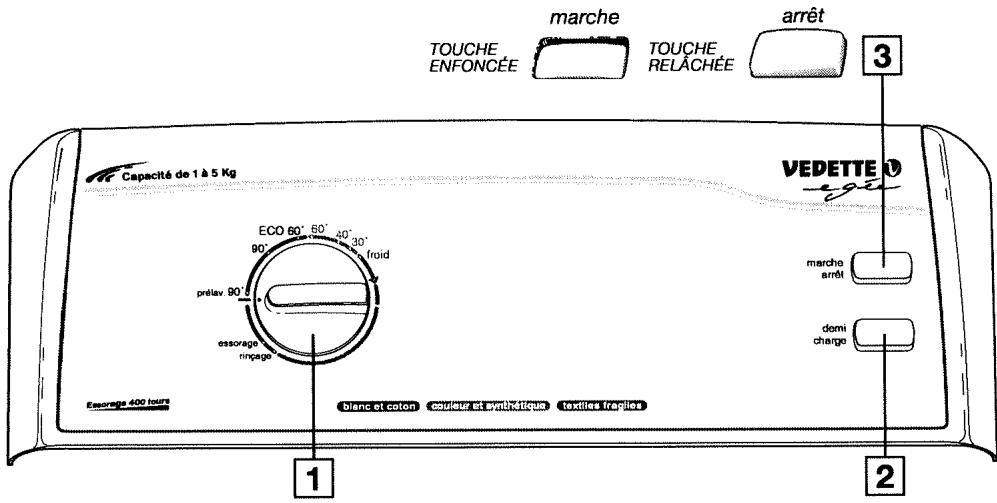

1 Programmation du lavage

Sélectionnez un programme en fonction du linge introduit dans la machine (voir le tableau des programmes en page 14).

2 Demi-charge

A utiliser principalement pour les charges de linge réduites, de 1 à 3 kg.

Vous réaliserez des économies d'eau appréciables.

3 Mise en marche de la machine

Vérifiez que le cordon électrique est branché et le robinet d'arrivée d'eau ouvert.

Après avoir effectué la programmation, appuyez sur la touche "marche/arrêt". Le cycle de lavage débute.

La mise en marche ne doit être effectuée que si les portillons du tambour et le couvercle de la machine sont bien fermés.

3 Arrêt de la machine

Lorsque le cycle est terminé, mettez la machine hors tension en relâchant la touche "marche/arrêt".

Vous pouvez dès lors, ouvrir le couvercle et retirer votre linge.

Relâchez aussi l'autre touche si vous l'aviez sélectionnée.

Par mesure de sécurité, il est conseillé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.

Rinçage essorage

Pour rincer et essorer du linge lavé à la main :

-si vous le désirez, versez un adoucissant dans le bac - avancez le bouton [1] jusqu'à la position "rinceage" - enfoncez la touche "marche/arrêt" 3.

Essorage seul

Pour essorer du linge lavé à la main :

• avancez le bouton 1 jusqu'à la position "essorage"
• enforcez la touche "marche/arrêt" 3.

Sécurité d'ouverture du couvercle :

Dès que le cycle de lavage a démarré, le couvercle de votre appareil se verrouille.

Si vous souhaitez ouvrir le couvercle pendant le cycle, relâchez la touche "marche/arrêt" et attendez 2 à 3 minutes afin que la sécurité du couvercle se déverrouille.

De même, à la fin du cycle, vous devez attendre 2 à 3 minutes afin que la sécurité se déverrouille.

Exemples de programmes

type de lavage

programmes

Nombre de rinçages

durée du cycle

blanc et coton

Lavage blanc et coton à 90° avec prélavage	prélav. 90°	4	2 h 25
Lavage blanc et coton à 90°	90°	4	2 h 10
Lavage blanc et coton économique à 60°	ECO 60°	4	1 h 55

couleur et synthétique

Lavage couleur et synthétique à 60°	60°	4	1 h 45
Lavage couleur et synthétique à 40°	40°	4	1 h 30
Lavage couleur et synthétique à 30°	30°	4	1 h 20

textiles fragiles

Lavage des textiles fragiles à froid	froid	4	1 h 15
Rinçage avec essorage enchaîné	rinçage	1	20 min
Essorage	essorage	—	10 min

Programme "textiles fragiles" : charge maximale 1 kg.

Les températures indiquées sur le tableau des programmes ne sont pas forcément les températures atteintes par la machine : elles ont la représentation symbolique correspondant aux diverses catégories de linge pour lesquelles les programmes ont été établis.

Programme pour les ESSAIS comparatifs et normalises

Programme couleur et synthétique à

Charge 5 kg

Durée 1 h 45

Energie : 1,35 kWh

Eau 741

Pour l'annonce écrite sur l'étiquette énergétique, les tests sont faits selon la directive européenne 92/75/CEE, à capacité nominale en s'assurant de l'utilisation totale du détergent CEI lors du début de la phase de lavage.

Nettoyage de l'appareil (DESSIN11)

Pour le nettoyage de la carrosserie : Utilisez uniquement de l'eau et du savon.

Pour le nettoyage de toutes les pièces en plastique (tableau de commande, plinthe, etc...) :

Utilisez uniquement un chiffon humecté d'eau. Dans tous les cas, proscrivez :

les poudres abrasives - les éponges métalliques ou plastiques - les produits à base d'alcool (alcool, diluant etc...)

Dessin 11

Entretien des pièces internes

Pour garantir une meilleure hygiène, nous vous recommandons:

• de laisser le couvercle ouvert quelques temps après le lavage,
• de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve, à l'aide d'un produit légèrement chloré. Pour éliminer tous les résidus de ce produit, effectuer un rincage.
• de faire un cycle de lavage à 90°C au moins une fois par mois.

Nettoyage de la boîte à produits

Nettoyez régulièrement la boîte à produits. Pour cela :

• appuyez simultanément sur les bossages se trouvant de part et d'autre de la boîte, celle-ci s'extrait de son logement (Dessin12).
• retirez les siphons situés à l'arrière de la boîte et séparez cette dernière de son enjivéur avant (Dessin13)
• rincez le tout sous le robinet (prenez soin de vider l'excédent d'eau qui pourrait subsister à l'intérieur de la boîte)
• remontez tous les éléments de la boîte en veillant à ce que la partie boîte proprement dite soit bien clipsée dans la partie englobante, puis remettez l'ensemble à sa place sous le couvercle de la machine.

Dessin 12

Dessin 13

Nettoyage du "piège à objets

Cet astucieux système récupère les petits objets que vous avez pu laisser par mégarde dans les vêtements et évite qu'ils ne perturbent le fonctionnement de la pompe.

Pour le nettoyer, procédez comme suit :

• tournez le tambour pour positionner les portillons fermés vers le bas : vous voyagerez apparaitre une piece en plastique «A» (Dessin14)
• si votre appareil en est muni, retirez la vis «B»
• sur certains types d'appareils, la pièce «A» est pourvue d'un clip «C». Dans ce cas déverrouillez la pièce «A» en appuyant sur ce clip tout en la faisant légèrement glisser vers la droite

Dessin 14

• ensuite, dans tous les cas, tournez de nouveau le tambour, ouvrez les portillons et retirez la pièce «A» en la faisant glisser suivant la flèche (Dessin15) - tournez légèrement le tambour, portillons ouverts, vers l'avant de la machine.

Vouaves alors accès au "piège a objets" (DESSIN16)

• retirez-le de son logement
• enlevez les différents objets se trouvant à l'intérieur
• rincez-le sous le robinet (Dessin17)

Dessin 15

Dessin 16

Dessin 17

• remettez-le en place en le poussant bien à fond dans son logement après avoir vérifié la propriété de ce dernier
• remettez la pièce «A» en place ainsi que la vis «B» en refaisant toutes ces opérations dans l'ordre inverse.

Vidange de la cuve

Si, en cas d'incident, vous êtes amené à vidanger la cuve, procédez comme suit (Dessin 18):

• Ouvrez la trappe ① à l'avant de l'appareil. Pour cela :

insérez un tournevis comme indiqué sur le dessin, - déverrouillez la trappe par une pression vers la gauche - tirez le bouchon jaune ② pour dégager la pipette de vidange - séparez le bouchon de la pipette ③ et laisssez couler l'eau dans une cuvette préparée à cet effet (faites attention à la température de l'eau).

La vidange terminée, remettez la pipette en place en refaisant toutes ces opérations dans l'ordre inverse.

Risque de gel

En cas de risque de gel, débranchez le tuyau d'arrivée d'eau et vidangez l'eau qui pourrait subsister dans le tuyau de vidange en plaçant ce dernier le plus bas possible dans une cuvette.

Dessin 18

Vérifications périodiques

Nous vous recommandons de vérifier l'état des tuyaux d'arrivée d'eau et de vidange. Si vous constatez le moindre fendillamento, n'hésitez pas à les remplacer par des tuyaux identiques disponibles auprès du fabricant ou de son ServiceAprèsVente.

Remplacement du cordon d'alimentation électrique

Si vous êtes amené à remplacer votre cordon d'alimentation, vous devrez impérativement faire appel à un professionnel qualifié dépositaire de la marque.

Incidents pouvant survenir

Quelques incidents peuvent survenir lors de l'utilisation de votre lave-linge, voici des points à vérifier.

Le lave-linge ne fonctionne pas vérifiez :

qu'un programme a bien été sélectionné - que la touche "Marche/Arrêt" a bien été enfoncée - l'alimentation en eau et en électricité - la bonne fermeture du couvercle.

Vérifiez :

• que le lave-linge est correctement débranché
• que le sol est bien horizontal
• que le lave-linge ne repose pas sur ses roulettes avant.

Vérifiez :

• que la crosse de vidange est bien positionnée dans le conduit d'évacuation
• l'étanchéité du tuyau d'arrivée d'eau ou du robinet (présence des joints ainsi que serrage des raccords du tuyau sur la machine et sur le robinet)

La présence d'eau autour du lave-linge peut être due aussi au fait que votre appareil produit trop de mousse, dans ce cas vérifiez:

• que vous avez bien utilisé une LESSIVE pour MACHINE
• que vous n'avez pas versé trop de lessive. Dans ces deux cas, après avoir essoré, rebranchez le cordon, programmez une vidange si votre machine vous le permet (sinon procédez comme indiqué sur la page précédente), puis faites plusieurs rinçages.

Enfin, recommencez votre programme.

Vérifiez :

qu'une fonction supprimant l'essorage n'a pas été programmée (ex. arrêt cuve pleine) qu'une petite pièce de linge (ex. mouchoir, chaussette,...) n'obstrue pas le fond de la cuve.

• débranchez le cordon électrique de l'appareil
• Évacuez le maximum d'eau par la pipette de vidange (voir "Vidange de la cuve")
• retirez votre linge
• démontez la pièce «A» (voir façon de procéder dans le chapitre "Nettoyage du piège à objets" - Dessins 14 à 17)
• positionnez le tambour portillons en haut
• par les trous laissés libres, récapitulez ce qui se trouve dans le fond de la cuve.

Profitez de cette occasion pour nettoyer le "piège à objets".

• remettez la pièce «A» en place.

Vérifiez :

• qu'un programme a bien été sélectionné (le bouton "programme" ne doit pas rester sur une position "Stop")
• que la touche "Marche/Arrêt" a bien été enfoncée
