MODE D'EMPLOI SQU01B1-300X300 ORAY

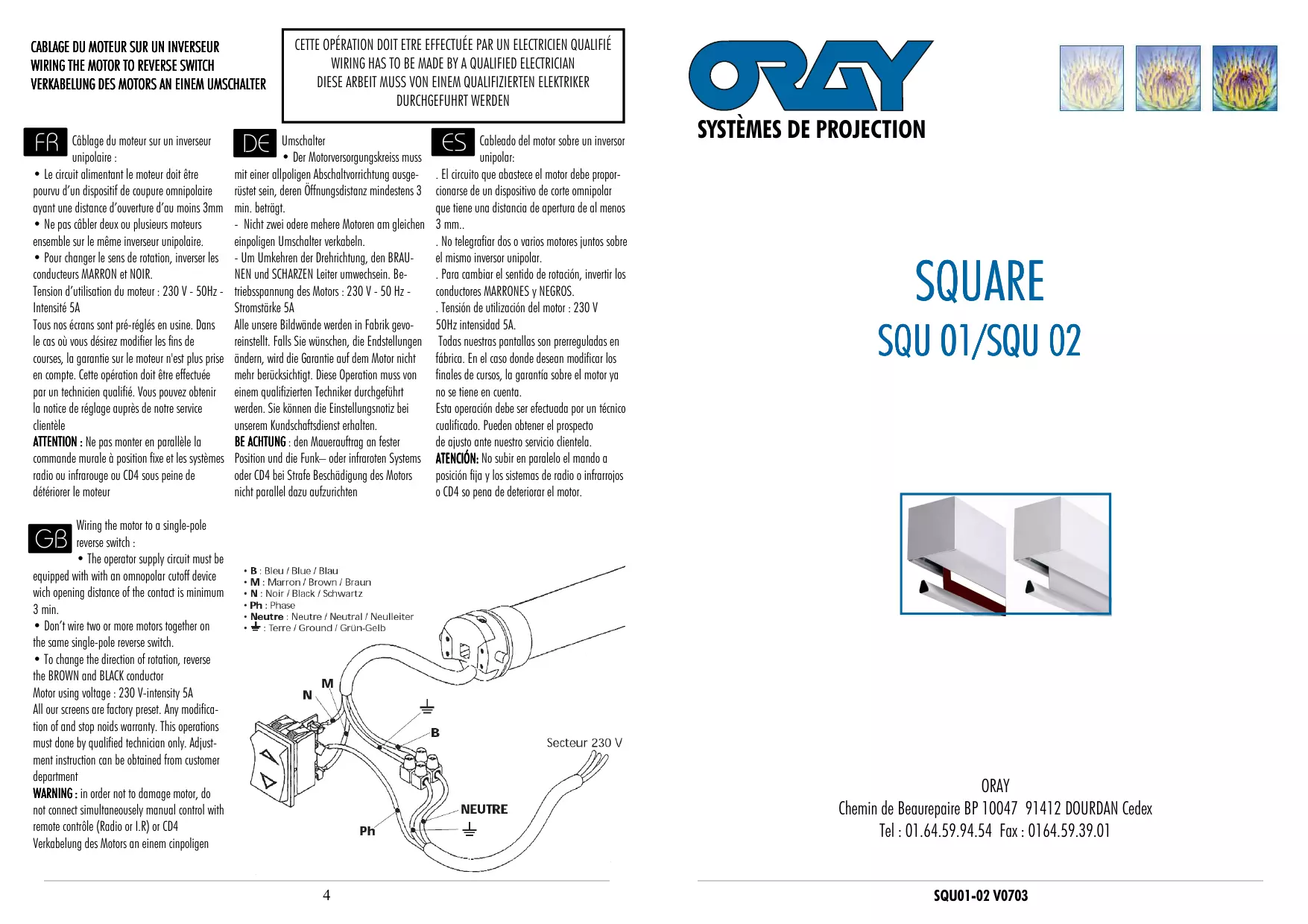

VERKABELUNG DES MOTORS AN EINEM UMSCHALTER

Câblage du moteur sur un inverseur unipolaire :

• Le circuit alimentant le moteur doit être pourvu d’un dispositif de coupure omnipolaire ayant une distance d’ouverture d’au moins 3mm
• Ne pas câbler deux ou plusieurs moteurs ensemble sur le même inverseur unipolaire.
• Pour changer le sens de rotation, inverser les conducteurs MARRON et NOIR. Tension d’utilisation du moteur : 230 V - 50Hz Intensité 5A Tous nos écrans sont pré-réglés en usine. Dans le cas où vous désirez modifier les fins de courses, la garantie sur le moteur n'est plus prise en compte. Cette opération doit être effectuée par un technicien qualifié. Vous pouvez obtenir la notice de réglage auprès de notre service clientèle ATTENTION : Ne pas monter en parallèle la commande murale à position fixe et les systèmes radio ou infrarouge ou CD4 sous peine de détériorer le moteur CETTE OPÉRATION DOIT ETRE EFFECTUÉE PAR UN ELECTRICIEN QUALIFIÉ WIRING HAS TO BE MADE BY A QUALIFIED ELECTRICIAN DIESE ARBEIT MUSS VON EINEM QUALIFIZIERTEN ELEKTRIKER DURCHGEFUHRT WERDEN Umschalter
• Der Motorversorgungskreiss muss mit einer allpoligen Abschaltvorrichtung ausgerüstet sein, deren Öffnungsdistanz mindestens 3 min. beträgt. - Nicht zwei odere mehere Motoren am gleichen einpoligen Umschalter verkabeln. - Um Umkehren der Drehrichtung, den BRAUNEN und SCHARZEN Leiter umwechsein. Betriebsspannung des Motors : 230 V - 50 Hz Stromstärke 5A Alle unsere Bildwände werden in Fabrik gevoreinstellt. Falls Sie wünschen, die Endstellungen ändern, wird die Garantie auf dem Motor nicht mehr berücksichtigt. Diese Operation muss von einem qualifizierten Techniker durchgeführt werden. Sie können die Einstellungsnotiz bei unserem Kundschaftsdienst erhalten. BE ACHTUNG : den Mauerauftrag an fester Position und die Funk– oder infraroten Systems oder CD4 bei Strafe Beschädigung des Motors nicht parallel dazu aufzurichten Wiring the motor to a single-pole reverse switch :

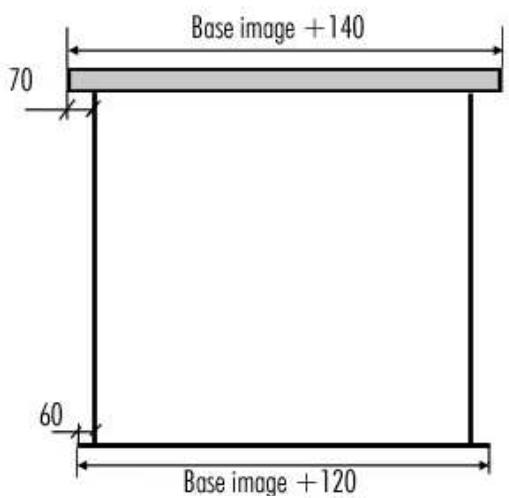

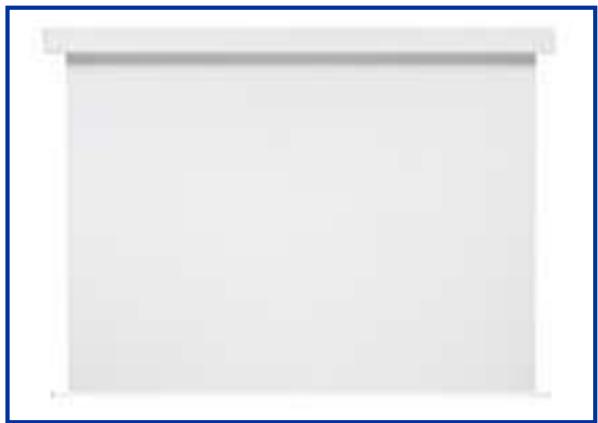

Ultra compact, simple à intégrer, l'écran Square offre une nouvelle gamme d'écrans motorisés ORAY. Son carter de 87 x 87 mm en acier laqué blanc de section carrée a inspiré son nom. La barre de lestage triangulaire s'intègre parfaitement au carter lorsque l'écran est enroulé. Aucune visserie n'est apparente une fois l'écran installé. Les pattes permettant la fixation murale ou plafond sont livrées avec l'écran. L’écran peut être intégré dans un coffre ou être habillé d’une sous face de finition Format Référence Poids Net Poids brut SQU01B1150150 SQU01B1180180 SQU01B1200200 SQU01B1240240 SQU01B1270270 SQU01B1300300

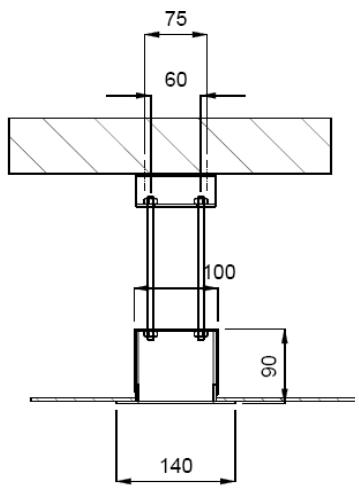

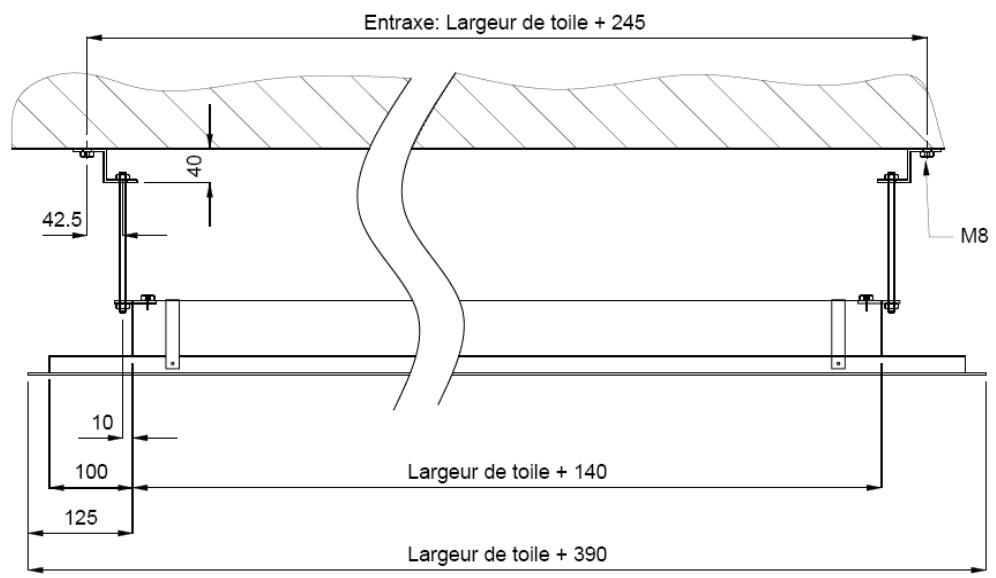

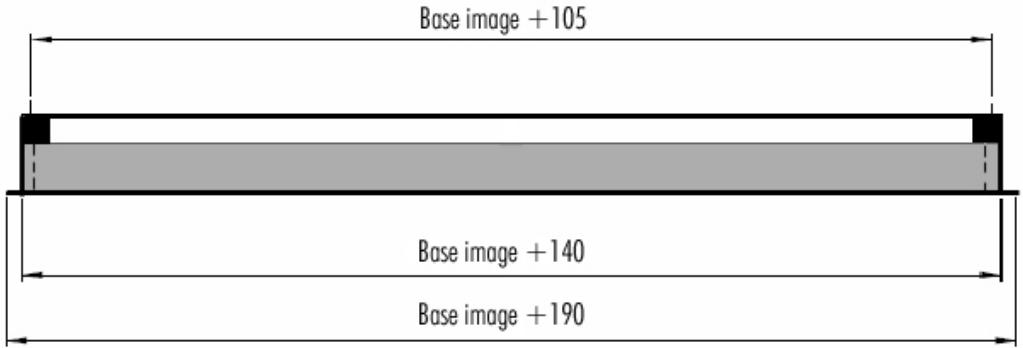

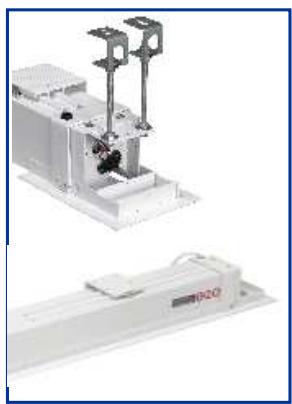

SQU01 - SQUARE PRO Accessoires Option intégration 1 Parmi les options du Square, la sous-face pour faux plafond permet une intégration simple et esthétique de l'écran lors de son encastrement dans un plafond suspendu existant. Elle est composée de deux profils en L munis de 2 trappes pivotantes aux extrémités permettant une installation simple sans qu’aucune visse ne soit visible. Pour la découpe du plafond prévoir une percée de 105 mm X Largeur toile +350 mm Format Référence 150 CM 180 CM 200 CM 240 CM 270 CM 300 CM SQU03150 SQU03180 SQU03200 SQU03240 SQU03270 SQU03300 Option intégration 2 Le coffre d'intégration de l'écran Square permet les installations à l'intérieur de faux plafonds en deux temps. Tout d'abord la pose du coffre, puis ensuite la pose du faux plafond autour. Une fois l'ensemble hors poussière l'écran se fixe en quelques minutes. Format Référence Poids net 180 CM 200 CM 240 CM 270 CM 300 CM SQU02180 SQU02200 SQU02240 SQU02270 SQU02300
