Type de produit	Plaque gaz encastrable
Marque	SMEG
Modèle	SRV564GH3S
Largeur	60 cm
Dimensions de la table (L x P x H)	596 x 510 x 52 mm (estimation)
Dimensions de découpe (L x P)	596 x 478-482 mm
Poids net	Environ 10 kg
Alimentation gaz	Gaz naturel (méthane G20) à 20 mbar (réglage usine) ; compatible GPL et autres gaz sur adaptation
Alimentation électrique	220-240 V ~ 50/60 Hz, 1N~
Nombre de brûleurs	5 (auxiliaire, semi-rapide, rapide, ultrarapide, ultrarapide à double couronne)
Puissances brûleurs	AUX 1,1 kW / SR 1,7 kW / R 3,1 kW / UR2 1,1+3,9 kW / UR3 3,3 kW
Allumage	Électronique intégré (bougies)
Sécurité	Thermocouple de sécurité sur chaque brûleur (arrêt automatique du gaz si flamme éteinte)
Matériaux	Acier inoxydable, émail, verre trempé (selon finition)
Accessoires fournis	Joint d'étanchéité, étriers de fixation, grille de réduction (selon modèle)
Grilles de cuisson	2 grilles (gauche, droite) + 1 centrale
Nettoyage	Grilles, couronnes et chapeaux amovibles ; nettoyage avec produits non abrasifs ; pas de lave-vaisselle pour les pièces

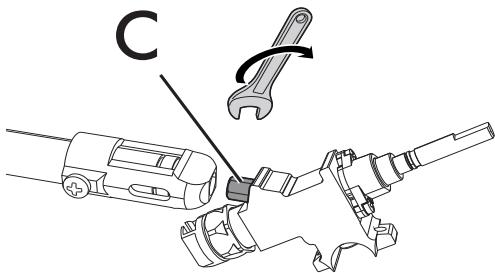

Adaptation gaz	Possible en remplaçant les injecteurs et réglant l'air primaire (kit non fourni, disponible en SAV)
Classe d'installation	Classe 3 (encastrable)
Normes	Conforme aux directives européennes (CE)

FOIRE AUX QUESTIONS - SRV564GH3S SMEG

Comment allumer un brûleur ?

Enfoncez et tournez la manette du brûleur souhaité dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme maximum. L'allumeur électronique s'active. Si le brûleur ne s'allume pas dans les 15 secondes, ramenez la manette sur la position d'arrêt (●) et attendez 60 secondes avant de réessayer. Après allumage, maintenez la manette enfoncée quelques secondes pour chauffer le thermocouple.

Quels types de gaz sont compatibles ?

La plaque est réglée d'usine pour le gaz méthane G20 à 20 mbar. Elle peut être adaptée au GPL (butane/propane) et à d'autres gaz en remplaçant les injecteurs et en réglant l'air primaire. Consultez les tableaux en notice pour les diamètres d'injecteurs et les réglages. Contactez un technicien agréé pour l'adaptation.

Puis-je utiliser un récipient en aluminium ou en cuivre ?

Oui, à condition que le fond soit plat, lisse et de diamètre adapté au brûleur. Évitez les fonds concaves ou bombés. Pour l'aluminium, veillez à ne pas rayer la surface. N'utilisez pas de feuilles d'aluminium directement sur la plaque.

Comment nettoyer la plaque de cuisson ?

Après refroidissement, retirez les grilles, couronnes et chapeaux. Lavez-les à l'eau chaude avec un détergent non abrasif. Nettoyez la surface en inox/émail avec un chiffon humide et un produit spécifique non abrasif. Ne pas utiliser d'éponge métallique ni de produits chlorés. Séchez soigneusement avant remontage.

Que faire si un brûleur ne s'allume pas ou s'éteint ?

Vérifiez que les couronnes et chapeaux sont correctement positionnés. Nettoyez les bougies et thermocouples avec un chiffon humide. Si le brûleur s'éteint, le thermocouple de sécurité coupe le gaz : attendez 60 secondes, puis rallumez en maintenant la manette enfoncée plus longtemps. Si le problème persiste, contactez le SAV.

Quelle distance de sécurité entre la plaque et une hotte ?

La distance minimale entre la surface de cuisson et la hotte aspirante doit être conforme aux instructions de montage de la hotte. Généralement, au moins 65 cm pour les hottes électriques et 75 cm pour les hottes à gaz. Respectez également les distances latérales (160 mm minimum pour les grils).

La plaque nécessite-t-elle une ventilation particulière ?

Oui, elle doit être installée dans une pièce correctement aérée. La combustion du gaz consomme de l'oxygène et produit des gaz. Prévoyez une arrivée d'air (grille d'aération) et une évacuation des produits de combustion (hotte ou fenêtre). Un débit d'air suffisant est essentiel.

Peut-on encastrer la plaque au-dessus d'un four ?

Oui, à condition que le four soit équipé d'un ventilateur de refroidissement et qu'un espace soit laissé entre les deux appareils pour la circulation d'air. Consultez le chapitre Installation de la notice pour les distances minimales.

Quels diamètres de casseroles sont recommandés ?

Utilisez des casseroles adaptées à chaque brûleur : Auxiliaire : 12-14 cm ; Semi-rapide : 16-20 cm ; Rapide et Ultrarapide : 22-26 cm. Le fond doit être plat et ne pas dépasser du brûleur pour éviter d'endommager la plaque ou de se brûler.

Comment entretenir les robinets de gaz ?

Si les robinets deviennent durs à tourner, faites-les lubrifier par un technicien agréé. N'essayez pas de les démonter vous-même. Un entretien régulier par un professionnel garantit la sécurité et la longévité de l'appareil.

MODE D'EMPLOI SRV564GH3S SMEG

1.1 Avertissements généraux de sécurité 64 1.2 Responsabilité du fabricant 67 1.3 Fonction de l'appareil 67 1.4 Plaque d'identification 67 1.5 Ce manuel d'utilisation 67 1.6 Élimination 68 1.7 Comment lire le manuel d'utilisation 69

2 Description 70

2.1 Description générale 70 2.2 Manettes brûleurs 72 2.3 Accessoires disponibles 72

3 Utilisation 73

3.1 Avertissements 73 3.2 Première utilisation 73 3.3 Utilisation des accessoires 74 3.4 Utilisation de la table de cuisson 74

4 Nettoyage et entretien 77

4.1 Avertissements 77 4.2 Nettoyage de l'appareil 77

5 Installation 79

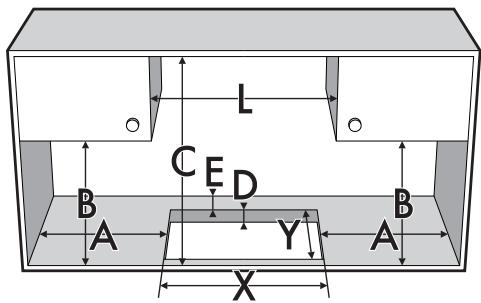

5.1 Indications de sécurité 79 5.2 Découpe du plan de travail 79 5.3 Encastrement 80 5.4 Fixation à la structure de support 82 5.5 Raccordement du gaz 82 5.6 Adaptation aux différents types de gaz 85 5.7 Branchement électrique 91 5.8 Pour l'installateur 92

Ces instructions sont exclusivement valables pour les pays de destination indiqués sur la plaque des caractéristiques apposée sur l'appareil.

Ce plan de cuisson encastrable appartient à la classe 3.

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté.

Pour toute information complémentaire concernant le produit : www.smeg.com

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chauds durant l'utilisation. Ne touchez pas les éléments chauffants pendant l'utilisation.
• N'essayez jamais d'éteindre une flamme ou un incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.
• Éloignez les enfants de moins de 8 ans s'ils ne font pas l'objet d'une surveillance constante.
• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.
• Les opérations de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants sans surveillance. Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.
• Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.
• Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée.
• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.
• Pendant l'utilisation, les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la table de cuisson car ils risquent de surchauffer.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• N'utilisez pas de vaporisateurs à proximité de cet appareil lorsqu'il est en fonction.
• Mettez l'appareil hors tension après l'utilisation.
• Ne modifiez pas cet appareil.
• N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
• Ne tirez jamais le câble pour débrancher la fiche.
• Si le câble d'alimentation électrique est abîmé, contactez immédiatement le service d'assistance technique qui se chargera de le remplacer.

Dommages subis par l'appareil

• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s'enflammer. Faites très attention.
• Ne laissez aucun objet sur les surfaces de cuisson.
• N'utilisez jamais l'appareil comme chauffage d'appoint.
• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• Les récipients ou les grils à viande doivent être placés à l'intérieur du périmètre de la table de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la table de cuisson.
• Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la table de cuisson.
• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.
• N'utilisez pas de matériaux rugueux, abrasifs, ni de racloirs métalliques tranchants.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages).
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux.

Installation

• Cet appareil ne doit pas être installé sur des bateaux ou des caravanes.
• N'installez pas l'appareil sur un piédestal.
• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne. Pour éviter la surchauffe possible, l'appareil ne doit pas être installé derrière une porte décorative ou un panneau.
• Avant toute intervention sur l'appareil (installation, entretien, positionnement ou déplacement), munissez-vous d'équipements de protection individuelle.
• Avant toute intervention, désactivez l'alimentation électrique générale.
• Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
• Confiez le raccordement du gaz à des techniciens agréés. La pose avec le flexible devra être effectuée de façon à ce que la longueur de la conduite ne dépasse pas 2 mètres d'extension maximale pour les flexibles en acier. Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Après toute intervention sur l'appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Une fois l'installation terminée, vérifiez la présence d'éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.
• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique. Utilisez des câbles résistant à une température d'au moins 90°C. Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être de 1,5-2 Nm.

L'éventuel remplacement du câble électrique doit être effectué exclusivement par un électricien agréé. - Avant le montage, assurez-vous que les conditions locales de distribution (nature du gaz et sa pression) et le réglage de l'électroménager sont compatibles. - Les conditions de réglage de cet électroménager sont indiquées sur l'étiquette de réglage du gaz. - Cet électroménager n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux prescriptions d'installation en vigueur. Veuillez prêter une attention particulière aux exigences pertinentes en matière de ventilation.

Pour cet appareil

• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• N'utilisez jamais l'appareil en guise de chauffage ambiant.
• Cet appareil n'est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue,
• le non-respect des prescriptions du manuel d'instructions;
• l'altération même d'une seule pièce de l'appareil,
• l'utilisation de pièces détachées non originales.

1.3 Fonction de l'appareil

Cet appareil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre.

1.4 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N'enlevez jamais la plaque d'identification.

1.5 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et à portée de main de l'utilisateur durant tout le cycle de vie de l'appareil. Lisez attentivement ce manuel avant d'utiliser l'appareil.

1.6 Élimination

Cet appareil doit être éliminé séparément des autres déchets (directives

2002/95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

Pour éliminer l'appareil :

Pour éviter que les enfants ne s'enferment, enlevez les portes et laissez les accessoires (grilles et lèchefrites) dans les positions d'utilisation.

Tension électrique - Danger d'électrocution

• Coupez l'alimentation électrique générale.
• Débranchez le câble d'alimentation électrique de l'installation électrique.
• Coupez le câble d'alimentation électrique et enlevez-le avec la fiche.
• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un.
• Nous précisons que pour l'emballage de l'appareil, nous utilisons des matériaux non polluants et recyclables.
• Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.7 Comment lire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifié concernant l'installation, la mise en fonction et l'essai.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.
2. Instruction d'utilisation individuelle.

2 Description

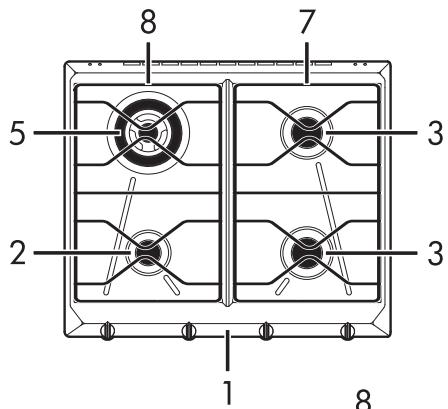

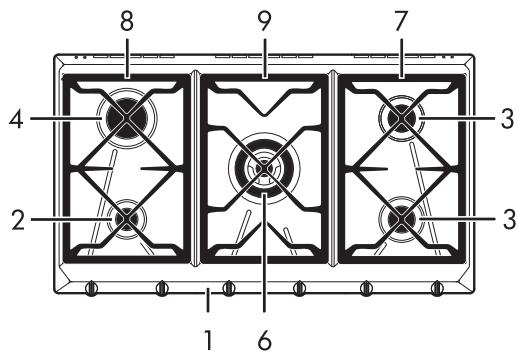

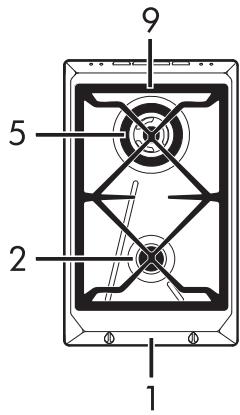

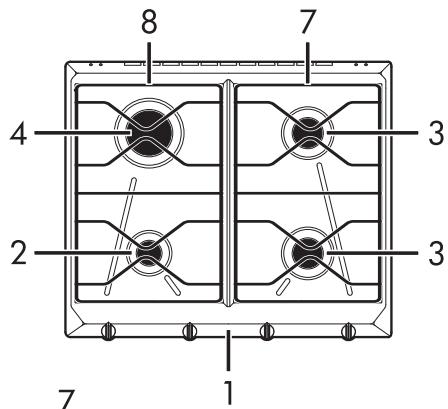

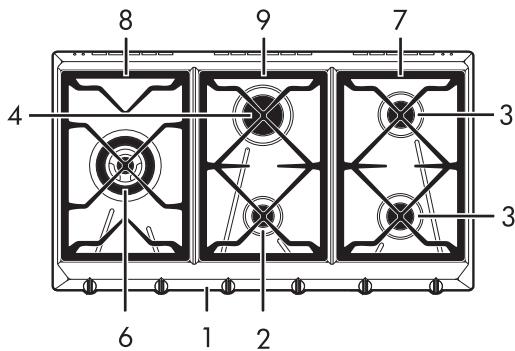

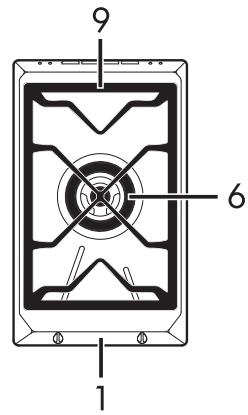

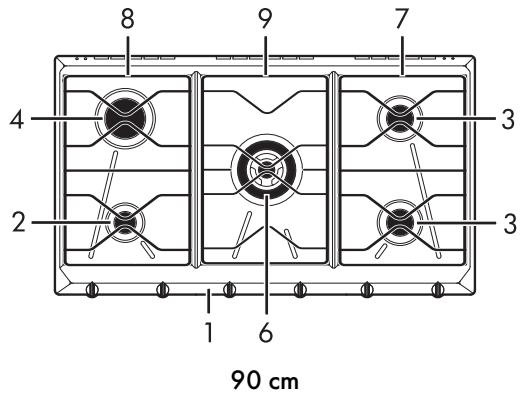

2.1 Description générale

30 cm

60 cm

1 Panneau de commande 2 Brûleur auxiliaire (AUX) 3 Brûleur semi-rapide (SR) 4 Brûleur rapide (R) 5 Brûleur ultrarapide (UR3)

6 Brûleur ultrarapide à double couronne (UR2) 7 Grille gauche 8 Grille droite 9 Grille centrale

2.2 Manettes brûleurs

Utiles pour allumer et régler les brûleurs de la table de cuisson. Appuyez et tournez dans le sens inverse des aiguilles d'une montre sur la valeur pour allumer les brûleurs correspondants.

Tournez les manettes sur la zone comprise entre le maximum Δ et le minimum Δ pour régler l'intensité de la flamme. Ramenez les manettes sur la position ● pour éteindre les brûleurs.

2.3 Accessoires disponibles

Certains modèles ne sont pas équipés de ces accessoires.

Grille de réduction

Utile si l'on utilise de petits récipients. À utiliser exclusivement sur le brûleur AUX (auxiliaire).

Utile si l'on utilise des récipients Wok.

Les accessoires susceptibles d'entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

Vous pouvez demander les accessoires fournis ou en option aux centres d'assistance agréés. Utilisez uniquement les accessoires d'origine du fabricant.

3 Utilisation

3.1 Avertissements

Utilisation propre Risque de brûlures

Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. - Les graisses et les huiles pourraient s'enflammer en surchauffant. Faites attention. - Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler. - N'utilisez pas d'aérosols à proximité de l'appareil. - Ne touchez pas les éléments chauffants de l'appareil lorsque celui-ci est en marche. Laissez-les refroidir avant de procéder à un éventuel nettoyage. - Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.

Utilisation impropre Risque de dommages aux surfaces

• N'appliquez pas de feuilles d'aluminium pour couvrir les brûleurs ou le plan de cuisson. Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.
• Les récipients ou les grils à viande doivent être placés à l'intérieur du périmètre de la table de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la table de cuisson.

3.2 Première utilisation

1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil ainsi que des accessoires.
2. Enlevez les éventuelles étiquettes des accessoires (à l'exception de la plaque avec les données techniques).
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien).

3.3 Utilisation des accessoires

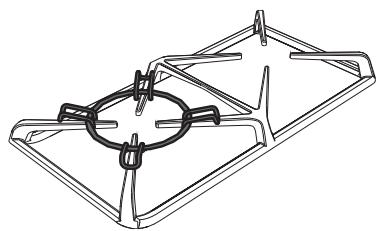

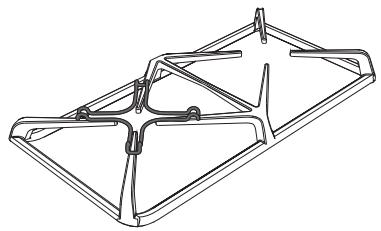

Croisillons réducteurs

Les grilles de réduction doivent être posées sur les grilles de la table de cuisson. Assurez-vous qu'elles sont positionnées de façon correcte.

3.4 Utilisation de la table de cuisson

Tous les contrôles et les commandes de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette, le brûleur correspondant est indiqué. L'appareil est équipé d'un allumeur électronique. Il suffit d'enfoncer et de tourner la manette dans le sens inverse des aiguilles d'une montre sur le symbole de la flamme maximum, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas au cours des 15 premières secondes, tournez la manette sur ● et attendez 60 secondes avant d'effectuer un nouvel essai. Après l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud.

Attendez quelques instants et répétez l'opération. Maintenez la manette enfoncée plus longuement.

Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité bloque l'émission de gaz, même si le robinet est ouvert. Ramenez la manette sur ● et attendez 60 secondes avant d'essayer d'allumer le brûleur.

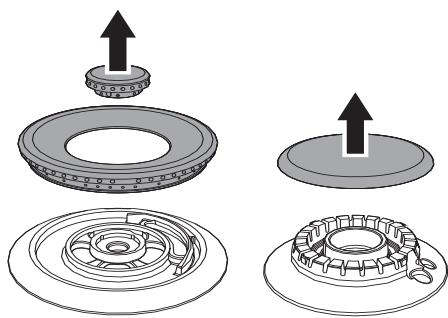

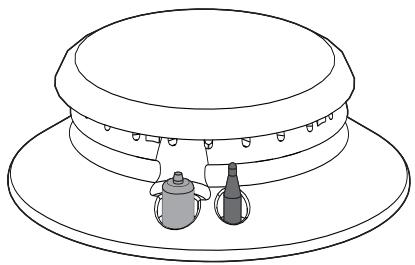

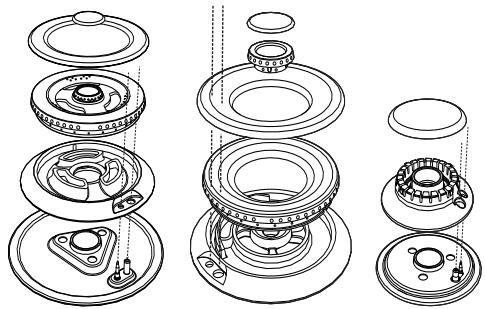

Position correcte des couronnes et des chapeaux

Avant d'allumer les brûleurs de la table de cuisson, assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. Veillez à ce que les orifices des brûleurs soient bien en face des bougies et des thermocouples. Contrôlez également que les ergots des couronnes s'insèrent correctement dans les orifices du brûleur.

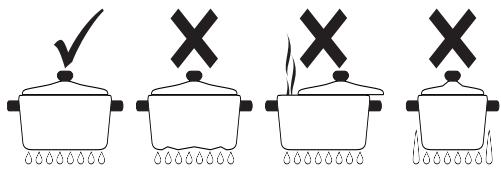

Conseils pratiques pour l'utilisation de la table de cuisson

Pour assurer un rendement optimal des brûleurs et une consommation de gaz minimale, il faut utiliser des casseroles munies d'un couvercle et proportionnées au brûleur, de façon à éviter que la flamme n'entre au contact des parois.

Au moment de l'ébullition, réduisez la flamme pour empêcher que le liquide ne déborde.

Diamètres des récipients :

Auxiliaire : 12-14 cm. - Semi-rapide : 16-20 cm. Rapide : 22-26 cm. - Ultrarapide : 22-26 cm.

Durant la cuisson, tous les récipients ou grils à viande doivent être positionnés à l'intérieur du périmètre du plan de cuisson pour éviter de se brûler ou d'endommager le plan de cuisson ou le plan de travail.

Restrictions relatives à l'utilisation d'un grill à viande

Utilisation impropre Risque de dommages à l'appareil

• Ne faites fonctionner la plaque à vide qu'au premier allumage et pour éliminer l'humidité accumulée après une période prolongée d'inactivité.
• Utilisez des casseroles à fond plat et épais.
• N'utilisez jamais des casseroles plus petites que la plaque.
• Essuyez le fond de la casserole avant de la poser sur la plaque.
• Ne posez pas de feuilles d'aluminium directement sur la surface de la plaque.

Utilisation propre Risque de dommages corporels

• Durant la cuisson d'aliments avec de l'huile et de la graisse, facilement inflammables, ne vous éloignez pas du plan de cuisson tant que celle-ci n'est pas terminée.
• Les plaques restent chaudes pendant un long moment après l'utilisation : pour éviter les brûlures, n'y posez pas les mains ni des objets.
• Dès que l'on remarque une fêlure à la surface des plaques, débranchez immédiatement l'appareil du réseau et contactez le centre après-vente agréé le plus proche.

Si vous souhaitez utiliser un grill à viande, vous devez prendre quelques précautions :

• Les grils à viande doivent être placés à l'intérieur du périmètre du plan de cuisson.
• Maintenez une distance de 160 mm entre le mur latéral et le bord du gril à viande ;
• Si l'un des brûleurs situés à proximité du mur postérieur en bois est ultrarapide, respectez une distance de 160 mm entre ce dernier et le bord du gril à viande ;
• Veillez à ce que les flammes des brûleurs ne dépassent pas du bord du grill à viande ;
• Ne dépassez jamais 40 minutes d'utilisation.
• Lorsqu'on utilise des grils à viande en téflon, pour éviter d'endommager l'appareil et le revêtement de l'accessoire, les grils à viande en aluminium revêtu de téflon peuvent être préchauffés à vide pendant un maximum de 5 minutes. Ensuite, disposez les aliments sur le grill à viande et procédez à la cuisson sans jamais dépasser les 40 minutes d'utilisation ;

4 Nettoyage et entretien

4.1 Avertissements

Utilisation propre Risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages).
• En cas de contact avec des détergents agressifs, eau dure ou débordements éventuels (eau d'ébullition, sauce, café, etc.), nettoyez immédiatement après avoir laissé refroidir la plaque.
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (par ex., produits en poudre, détachants et éponges métalliques).
• N'utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux.

4.2 Nettoyage de l'appareil

Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage ordinaire quotidien

N'utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore.

Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Taches d'aliments ou résidus

Évitez absolument d'utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces.

Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d'ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Évitez de laisser sécher à l'intérieur de l'appareil des résidus d'aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l'émail à l'intérieur de l'appareil.

Grilles du plan de cuisson

Extrayez les grilles et nettoyez-les avec de l'eau tiède et un détergent non abrasif. Veillez à éliminer toute incrustation. Séchez-les et repositionnez-les sur le plan de cuisson.

Le contact continu des grilles avec la flamme peut provoquer dans le temps une altération de l'émail à proximité des zones exposées à la chaleur. Ce phénomène est tout à fait normal et ne compromet en aucun cas la fonctionnalité de ce composant.

Couronnes et chapeaux

Les couronnes et les chapeaux sont amovibles pour faciliter le nettoyage. Lavez-les avec de l'eau chaude et du détergent non abrasif. Éliminez toute incrustation et attendez qu'ils soient parfaitement secs. Remontez les couronnes en vous assurant qu'elles sont bien en place dans leurs logements avec leurs chapeaux.

Bougies et thermocouples

Pour un bon fonctionnement, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille.

5 Installation

5.1 Indications de sécurité

Dégagement de chaleur durant le fonctionnement de l'ordinateur Risque d'incendie

• Vérifiez que le matériel du meuble résiste à la chaleur.
• Vérifiez que le meuble a les ouvertures nécessaires.

Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (>90°C) , dans le cas contraire, ils risquent de se déformer dans le temps.

La distance minimale à observer entre les hottes aspirantes et la surface de cuisson doit correspondre au moins à celle indiquée dans les instructions de montage de la hotte aspirante.

Respectez également les distances minimales des découvertes du plan à l'arrière d'après les illustrations de montage.

5.2 Découpe du plan de travail

Cette intervention nécessite des travaux de maçonnerie et/ou de menuiserie, par conséquent elle doit être effectuée par un technicien qualifié.

L'installation est réalisable sur différents matériaux comme la maçonnerie, le métal, le bois massif et le bois revêtu de stratifié plastique, à condition qu'ils soient résistants à la chaleur (>90°C).

Réalisez dans le plan de travail du meuble une ouverture ayant les dimensions indiquées.

Modèle	L (mm)	X (mm)	Y (mm)
30 cm	306	252 ÷ 255	478 ÷ 482
60 cm	596	555 ÷ 560	478 ÷ 482
90 cm	886	839 ÷ 844	478 ÷ 482

*En présence d'un meuble placé au-dessus de la table de cuisson. En cas de hotte, se référer aux cotes indiquées dans son manuel.

5.3 Encastrement

Sur le compartiment d'encastrement du four

La distance entre le plan de cuisson et les meubles de cuisine ou les appareils encastrables doit garantir une aération suffisante ainsi qu'une évacuation suffisante de l'air.

S'il est installé au-dessus d'un four, laissez un espace entre le fond du plan de cuisson et la partie du produit installé en dessous.

avec une ouverture sur le fond

avec une ouverture sur le fond et à l'arrière

S'il est installé au-dessus d'un four, ce dernier doit être équipé d'un ventilateur de refroidissement.

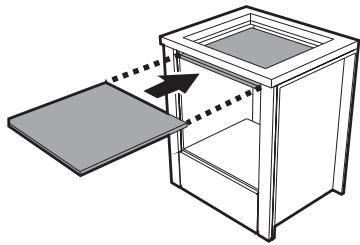

Sur un comportement neutre ou des tiroirs

En présence d'autres meubles (parois latérales, tiroirs, etc.), d'un lave-vaisselle ou d'un réfrigérateur sous le plan de cuisson, installez un double fond en bois à une distance minimale de 10 mm du bord inférieur du plan de cuisson, pour éviter des contacts accidentels. Le double fond doit pouvoir être démonté en n'utilisant que des outils spécifiques.

avec une ouverture sur le fond

avec une ouverture à l'arrière

Si l'utilisateur n'installe pas le double fond en bois, il s'expose au risque d'un contact accidentel avec des parties tranchantes ou chaudes.

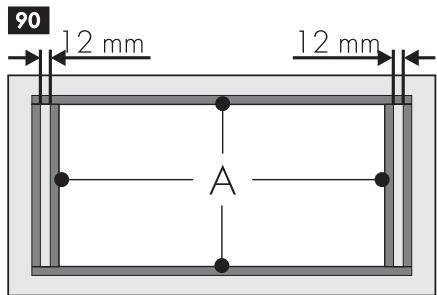

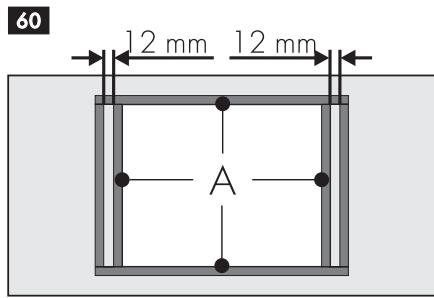

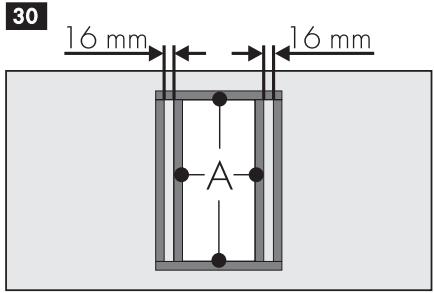

Joint du plan de cuisson

Avant le montage, pour éviter les infiltrations de liquides entre le cadre du plan de cuisson et le plan de travail, positionnez le joint isolant fourni d'après la figure suivante.

1. Référez-vous aux cotes indiquées sur la figure, en tenant compte du fait que tous

les côtés « A » du joint doivent se trouver au ras du trou.

1. Faites-le adhérer par une légère pression sur la surface du périmètre externe du trou réalisé dans le plan de travail.

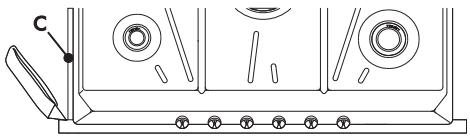

2. Rognez soigneusement le bord (C) qui dépasse du joint.

5.4 Fixation à la structure de support

Fixez la table de cuisson au meuble à l'aide de l'étrier spécial (A) fourni.

Ne pas utiliser de silicone pour fixer la table. Ceci ne permettrait pas de déposer la table sans l'endommager en cas de nécessité.

5.5 Raccordement du gaz

Fuite de gaz Danger d'explosion

• Après toute intervention sur l'appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Une fois l'installation terminée, vérifiez la présence d'éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.
• Les conditions de réglage de cet électroménager sont indiquées sur l'étiquette de réglage du gaz.

Informations générales

Le raccordement au réseau de gaz peut être réalisé avec un tube rigide en cuivre ou avec un tuyau flexible en acier à paroi continue, conformément aux prescriptions de la norme en vigueur. L'appareil est réglé pour le gaz méthane G20 (2H) à une pression de 20 mbars. Pour l'alimentation avec d'autres types de gaz, voir le chapitre « 5.6 Adaptation aux différents types de gaz ». Le raccord d'entrée du gaz est fileté 1/2 pouce gaz externe (ISO 228-1).

Raccordement avec un tuyau flexible en acier

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 de l'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier à raccord conique

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet 1/2 pouce ISO 228-1) de l'appareil en interposant toujours le joint 2 fourni. Appliquez du matériau isolant (1/2 ISO 7.1) sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide

Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d'alimentation doit respecter les valeurs indiquées dans le tableau "Type de gaz et Pays d'appartenance".

Aération des locaux

Cet électroménager n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux prescriptions d'installation en vigueur. Veuillez prêter une attention particulière aux exigences pertinentes en matière de ventilation.

L'appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l'humidité produites par les cuissons : en particulier, après un usage prolongé, il est recommandé d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.

Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel fonctionnant correctement, ou bien par une aspiration forcée. Un système d'aspiration efficace doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes.

À la fin de l'intervention, l'installateur devra délivrer un certificat de conformité.

1 Évacuation par l'intermédiaire d'une hotte 2 Évacuation en l'absence d'une hotte

A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l'atmosphère avec un électroventilateur mural ou par la vitre de la fenêtre D Évacuation directement dans l'atmosphère externe à travers le mur

Air

Produits de combustion

Ventilateur électrique

5.6 Adaptation aux différents types de gaz

En cas d'utilisation d'un autre type de gaz, il faut remplacer les injecteurs des brûleurs puis régler l'air primaire. Pour remplacer les injecteurs et régler les brûleurs, démontez le plan.

Démontage du plan

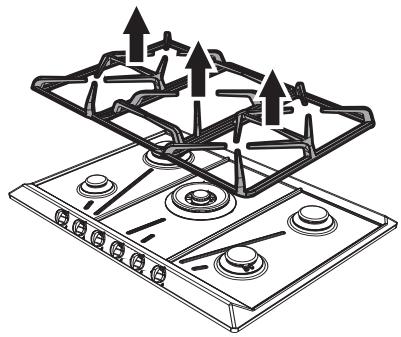

1. Enlevez les grilles du plan.

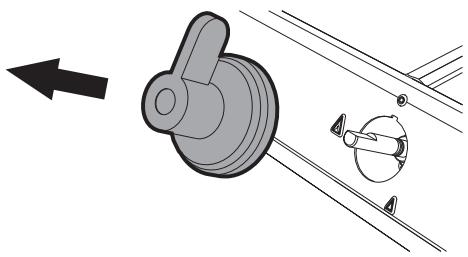

1. Enlevez les manettes en les déboulonnant de leur siège.

1. Enlevez les calottes et les chapeaux correspondants.

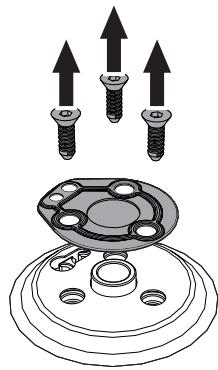

1. Dévissez les vis sous chaque brûleur pour démonter la plaquette de fixation.

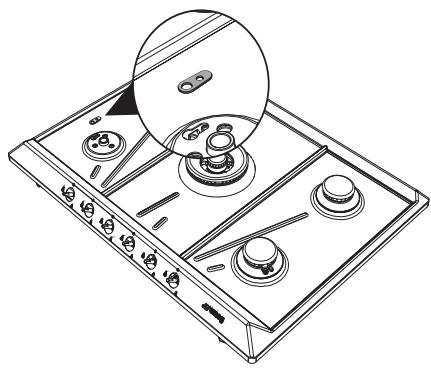

1. Enlevez le joint présent sur les thermocouples et les bougies de chaque brûleur.

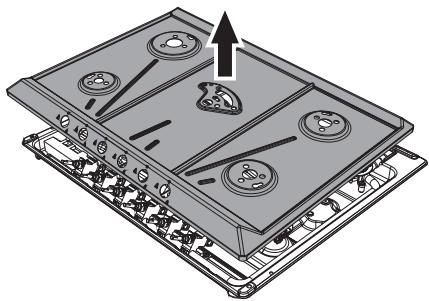

1. Démontez le plan.

Remplacement des injecteurs / réglage de l'air

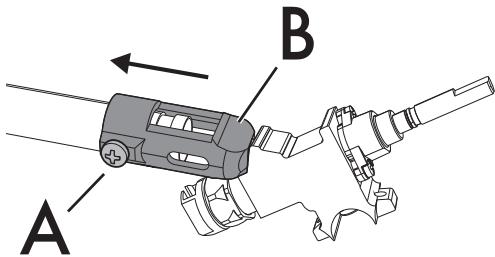

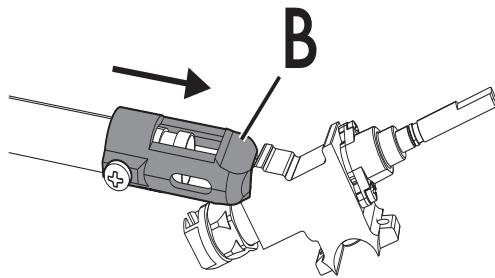

1. Desserrez la vis « A » et poussez à fond le régulateur d'air « B ». 2. Avec une clé fixe, déposez les injecteurs « C » et montez ceux indiqués pour le nouveau type de gaz, en suivant les indications figurant dans les tableaux correspondants (voir « Type de gaz et Pays d'appartenance »).

3. Replacez le support « B » dans la position initiale de manière à couvrir parfaitement l'injecteur « C ».

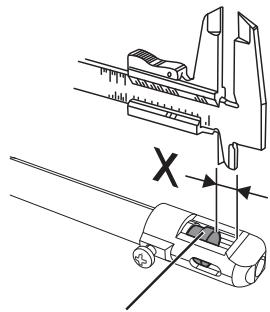

4. Réglez l'arrivée d'air en déplaçant le tube Venturi « D » jusqu'à obtenir la distance « X » indiquée dans les tableaux respectifs (voir le Tableau des caractéristiques des brûleurs et des injecteurs » au paragraphe « Air primaire (mm) ») ; serrez ensuite la vis « A ».

5. Après avoir réglé chaque brûleur, assemblez correctement l'appareil. Le couple de vissage de l'injecteur ne doit pas dépasser 3 Nm.

Réglage du minimum pour le méthane ou le gaz de ville

Allumez le brûleur et mettez-le en position minimum. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu'à obtenir une flamme minimale régulière.

Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s'éteindre. Répétez cette opération pour tous les robinets de gaz.

Réglage du minimum pour le gaz liquide

Serrez complètement la vis logée à côté de la tige du robinet dans le sens des aiguilles d'une montre.

Après avoir effectué l'adaptation à un gaz différent du gaz réglé à l'usine, remplacez l'étiquette de réglage du gaz appliquée à l'appareil par celle qui correspond au nouveau gaz employé. L'étiquette se trouve à l'intérieur de l'enveloppe contenant les injecteurs (si elle est prévue).

Lubrification des robinets de gaz

Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l'intérieur et remplacez la graisse lubrifiante.

La lubrification des robinets de gaz devra être effectuée par un technicien spécialisé.

Type de gaz et pays d'appartenance

Type de gaz

IT

GB-IE FR-BE

DE

AT

ES

PT

SE

RU

DK

PL

HU

1 Gaz Méthane G20

G20

20 mbars

●

●

●

●

●

●

●

●

G20/25

20/25 mbars

●

2 Gaz Méthane G20

G20

25 mbars

●

3 Gaz Méthane G25.1

G25.1

25 mbars

●

4 Gaz Méthane G25

G25

20 mbars

●

5 Gaz Méthane G27

G27

20 mbars

●

6 Gaz Méthane G2.350

G2.350

13 mbars

●

7 Gaz Liquide G30/31

G30/31

28/37 mbars

●

●

●

●

G30/31

30/37 mbars

●

●

G30/31

30/30 mbars

●

●

8 Gaz Liquide G30/31

G30/31

37 mbars

●

9 Gaz Liquide G30/31

G30/31

50 mbars

●

●

10 Gaz de Ville G110

G110

8 mbars

●

●

●

11 Gaz de Ville G120

G120

8 mbars

●

Vous pouvez identifier les types de gaz disponibles suivant le pays d'installation. Référez-vous au numéro de l'en-tête pour identifier les valeurs correctes dans les "Tableaux des caractéristiques des brûleurs et injecteurs".

Tableaux des caractéristiques des brûleurs et injecteurs

1 Gaz méthane G20 - 20 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.7	03.10	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		73	92	126	73 + 140	130
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		1.5	1.5	2.5	2 + 3	2
2 Gaz méthane G20 - 25 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.70	03.10	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		73	92	115	73 + 132	123
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		1.5	1.5	1.5	2 + 4	1.5
3 Gaz Méthane G25.1 - 25 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.70	03.10	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		76	98	135	76 + 150	140
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		1.5	1.5	1.5	2 + 4	1.5
4 Gaz méthane G25 - 20 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.70	03.10	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		82	98	140	82 + 155	145
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		1.5	1.5	2	2 + 3	2
5 Gaz Méthane G27 - 20 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.70	03.00	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		82	105	140	82 + 160	150
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		1	1	1.5	2 + 2	1.5
6 Gaz Méthane G2.350 - 13 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.70	03.00	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		100	105	140	100 + 200	180
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		1.5	1	1.5	2 + 3	2
7 Gaz Liquide G30/31 - 30/37 mbars		AUX	SR	R	UR2 (int + ext)	UR3
Portée thermique nominale (kW)		01.10	1.70	03.10	1.10 + 3.90	03.30
Diamètre injecteur (1/100 mm)		48	62	85	48 + 92	87
Portée réduite (W)		400	450	750	400 + 1200	1400
Air primaire (mm)		2	2	10	4 + 10	3
8 Portée nominale G30 (g/h)		80	124	225	80 + 284	240
Portée nominale G31 (g/h)		79	121	221	79 + 279	236
8 Gaz liquide G30/31 - 37 mbars		AUX	SR	R	UR2 (int + ext)	UR3
	Portée thermique nominale (kW)	01.10	1.70	03.10	1.10 + 3.90	03.30
	Diamètre injecteur (1/100 mm)	48	60	80	48 + 89	82
	Portée réduite (W)	400	450	750	400 + 1400	1600
	Air primaire (mm)	2	2	3	4 + 10	3
	Portée nominale G30 (g/h)	80	124	225	80 + 284	240
	Portée nominale G31 (g/h)	79	121	221	79 + 279	236
9 Gaz liquide G30/31 - 50 mbars		AUX	SR	R	UR2 (int + ext)	UR3
	Portée thermique nominale (kW)	01.10	1.70	03.10	1.10 + 3.90	03.30
	Diamètre injecteur (1/100 mm)	48	54	73	42 + 82	76
	Portée réduite (W)	400	450	750	400 + 1400	1400
	Air primaire (mm)	2	2	2	3 + 10	2.5
	Portée nominale G30 (g/h)	80	124	225	80 + 284	240
	Portée nominale G31 (g/h)	79	121	221	79 + 279	236
10 Gaz de ville G110 - 8 mbars		AUX	SR	R	UR2 (int + ext)	UR3
	Portée thermique nominale (kW)	01.10	1.70	03.10	1.10 + 3.80	03.30
	Diamètre injecteur (1/100 mm)	132	165	240	132 + 290	250
	Portée réduite (W)	400	450	750	400 + 1200	1400
	Air primaire (mm)	1.5	1	1.5	2 + 4	2
11 Gaz de ville G120 - 8 mbars		AUX	SR	R	UR2 (int + ext)	UR3
	Portée thermique nominale (kW)	01.10	1.70	03.10	1.10 + 3.90	03.30
	Diamètre injecteur (1/100 mm)	126	160	230	126 + 270	240
	Portée réduite (W)	400	450	750	400 + 1200	1400
	Air primaire (mm)	1.5	1	1.5	2 + 4	2

Les injecteurs non fournis sont disponibles dans les centres d'assistance agréés.

5.7 Branchement électrique

Tension électrique. Danger d'électrocution.

• Un technicien habilité doit effectuer le branchement électrique.
• Munissez-vous de dispositifs de protection individuelle.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Coupez l'alimentation électrique générale.
• Ne tirez jamais le câble pour débrancher la fiche.
• Utilisez des câbles résistant à une température d'au moins 90 °C. Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5-2 Nm.

Informations générales

Vérifiez que les caractéristiques du réseau électrique sont adaptées aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un câble plus long que les autres câbles d'au moins 20 mm.

L'appareil peut fonctionner dans les modes suivants : 220-240 V 1N~

Utilisez un câble tripolaire 3 × 1 mm² .

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Branchement fixe

Préparez sur la ligne d'alimentation un dispositif d'interruption omnipolaire conformément aux règles d'installation. Le dispositif de coupure doit être situé dans une position facilement accessible et à proximité de l'appareil.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Évitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

Essais de bon fonctionnement

Effectuez quelques essais de bon fonctionnement à la fin de l'installation. En cas de non-fonctionnement, après s'être assuré d'avoir suivi correctement les instructions, débranchez l'appareil et contactez le service d'Assistance.

5.8 Pour l'installateur

• La fiche doit rester accessible après l'installation. Ne pliez ou ne coincez pas le câble de raccordement au réseau électrique.
• L'appareil doit être installé selon les schémas d'installation.
• N'essayez pas de dévisser ou de forcer le coude fileté du raccord. Cela risque d'endommager cette partie de l'appareil, ce qui peut invalider la garantie du producteur.
• Sur tous les branchements, utilisez de l'eau et du savon pour vérifier si des fuites de gaz sont présentes. N'utilisez PAS de flammes libres pour chercher d'éventuelles fuites.
• Allumez tous les brûleurs un à un et simultanément pour garantir le fonctionnement correct de la vanne de gaz, du brûleur et de l'allumage.
• Tournez les manettes des brûleurs sur la position flamme minimum et observez la stabilité de la flamme pour chaque brûleur, un à un et tous ensemble.
• Si l'appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.
• Lorsque l'appareil est correctement installé, veuillez instruire l'utilisateur sur la méthode de fonctionnement correcte.
