| Type d'appareil | Table de cuisson électrique |
| Nombre de plaques | 2 |
| Type de plaques | Standard et rapide |
| Diamètre plaque standard | Ø 180 mm |
| Puissance plaque standard | 1500 W |
| Diamètre plaque rapide | Ø 145 mm |
| Puissance plaque rapide | 1500 W |
| Commande | Manettes |
| Voyant de fonctionnement | Oui |
| Alimentation | Électrique |
| Installation | Par une personne qualifiée |
| Normes | Conforme aux normes françaises |
| Matériau de la surface | Non précisé |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Sécurité | Respect des normes en vigueur |
FOIRE AUX QUESTIONS - DPE027XINOX FAURE
Questions des utilisateurs sur DPE027XINOX FAURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de cuisson au format PDF gratuitement ! Retrouvez votre notice DPE027XINOX - FAURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPE027XINOX de la marque FAURE.
MODE D'EMPLOI DPE027XINOX FAURE
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

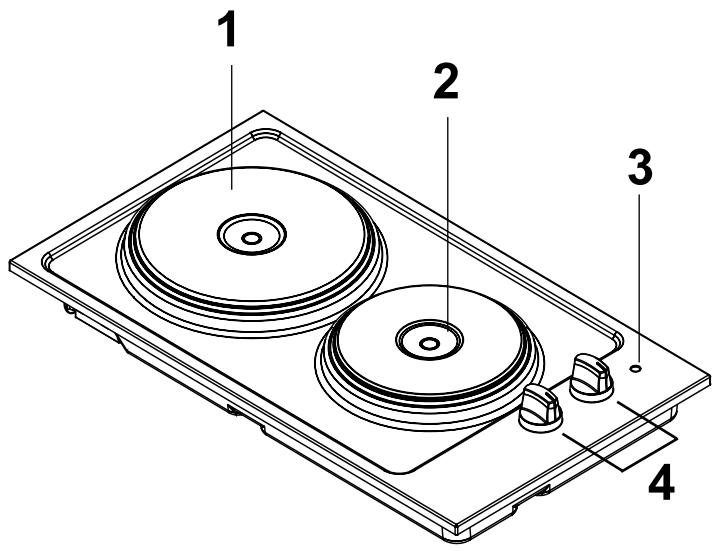

1 Plaque standard 180 - 1500 W
2 Plaque rapide 145 - 1500 W
3 Voyant de fonctionnement
4 Manettes de commande des plaques électriques
Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Avertissements importants
- Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modulo). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
- Pour évitert tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
- Notre apparéil a été créé pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que ceux pour lesquels il a été créé. Vous évitez ainsi des risques matériel et corporel.
- Débranche chez vous appeareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
- Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
- Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'utilisation ce qui pourraitprésenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
- Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlle.
Utilisation
- A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiezson aspect général. Faites les évientuelles réserves par écrit sur le bon de livreison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- N'utilise jamais votre table à vide (sans récipient dessus).
Assurez-vous que les manettes sont toujours en position arrêt • lorsque l'appareil n'est pas utilisé. - N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
- Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
Assurez-vous que les enfants ne manipulent pas commandes. - Ne laissiez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- Si vous utilisez un apparéuil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
- Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
- Nettoyezl'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitezrez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
-
Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
-
La table de cuisson ne doit pas etre utilise pour entreprises quoi que ce soit.
- Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas'être placés sur des surfaces chaudes.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
- Cette table est donc pour fonctionner en 230 V monophasé. Un événuel branchement polyphasés sans neutre (400 V) peut provoquer la destruction des foyers.
Protection de
I'environmentnement
Tous les matériaux marqués par le symbole
sont recyclables. Deposez-les dans une dechetterie prevue a cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant etre recuperés et recyclés.
Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise a la casse réglementaire de l'appareil, nous preservons l'environnement et notre sécurité,s'assurant ainsi que le déchets seronttraités dans des conditions appropriées.Pour obtenir plus de détails sur le recyclage de ce produit,veuillez prendre contact avec les services de votre commune ou le magasin ou vous avez effectué l'achat.
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.
En cas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
Conseils et recommendations
Informations sur l'environnement
Cet apparéil est conforme aux Directives Communitaires CEE
suivantes:
-73/23 -90/683 (Basse Tension);
- 89/336 (Compatibilité Electromagnétique);
-93/68 (Directives Générales);
Utilisation de votre table de cuisson
Avant la première utilisation, faites chauffer les plaques à vide 3 à 5 minutes, pour durcir le vernis protecteur.
Les commandes
Les manettes qui commandent les plaques sont dotées de 7 positions d'utilisation.
La plaque rapide (reperée par un point rouge) convient particulièrement aux cuissons demandant un démarrage rapide à feu vif.
Pourmettre enfonnementmentla plaque, tournezla manette correspondante sur la positiondésirée.
Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.
La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la droite ou vers la gauche.
Position 0 : plaque à l'arrêt
Position 1 : allure de chauffe minimale
Position 6: allure de chauffe maximale
En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau suivant guidera vos premiers essais.
| Positions | Cuisson |
| 1 | Pour réchauffer les mets ou pour fondre le beurre et le chocolat |
| 2 | Pour préparer des saucas, des daubes, des soufflés, des oeufs. |
| 3 | Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait |
| 4 | Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson |
| 5 | Omelettes, crêpes, biftecks |
| 6 | Biftecks, tranches de viande, biscuits, raisie de viande |
Lorsque vous faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.
i Conseils d'utilisation
Les plaques électriques
- Choisissez des récipients à fond écais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
- Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériel entre la plaque et le écipient.
- Chaque fois que la recette le permet, couvrez votre écipient, vous réaliserez des économies d'énergie.
- Pensez à ramener la manette sur la position arrêtant avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
- Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.
Entretien et nettoyage
Avant de procéder au nettoyage : débranchez –electriquement
l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt () et attendez que l'appareil soit refroidi.
Les manettes
Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement. Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles. Assurez-vous que la manette soit sur la position "Arrêt" et retirez la manette. Àpres le nettoyage, remettez en place la manette dans sa position initiale.
d'entretien ne doit pénétrer à l'intérieur du caisson où se situant les éléments électriques.
Le dessus de la table de cuisson
- Passez une éponge légrement imbibée d'eau tiège (et, si nécessaire, de détergent doux) après chaque utilisation.
- Evitez tout écoulement dans les orifices de la table.
Utilisez, si nécessaire, des produits spécifiques vendus dans le commerce. - N'utilise pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou d'éponge à face abrasive.
- N'utilise pas de détergents abrasifs ou corrosifs tels que: bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
Les plaques électriques
- Àprousequchaqueutilisation,essuyezla plaque avec un papier absorbant.Elledoit être maintenue bien sèche.Sinéncesserie, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
- De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouvez également des produits spécifique de protection et d'entretien dans le commerce.
- Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.
Garantie
Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Plaque signalétique
En appelant un Service ÀpRES Vente, indiquezlui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
Service après Vente
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulterle Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès Vente.En cas d'intervention survotre apparéil, exigez du ServiceAprès Vente les Pièces de Rechange certifiées Constructeur.
Caracteristiques techniques
Puisance des plaques electriques (voir couverture de cette notice)
Puissance totale: 3 kW
Alimentation: 230V 50Hz
Dimensions de l'appareil
Largeur: 290 mm / Profondeur: 510 mm
Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")
Largeur: 270 mm / Profondeur: 490 mm
Branchement électrique
Les opérations de branchement (et éventuellesment de remplacement du cable d'alimentation) doivent être effectuees par un personnel qualifie et suivant les normes en vigueur.
Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.
Avant d'effectuer le branchement s'assurer que le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique), que l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur, et que la prise ou l'interrupteur principal soit facilement accessibles.
L'appareil est livré avec un cable d'alimentation apte au fonctionnement en 230V 50Hz
Applique au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.
Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection. En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre. Le cable de phase de couleur marron (provenant de la borne "L" de la planchette a bornes) doit always etre relié à la phase du réseau d'alimentation.
Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.
Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.
Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.
Remplacement du cable d'alimentation
Le cable d'alimentation ne doit être remplace que par un professionnel qualifié; utilisez un cable de type H05 V2V2 d'une section adaptée à la charge.
En outre, il faut que le cable de terre jaunevert soit plus long d'environ 2 cm que les cables de phase et neutre.

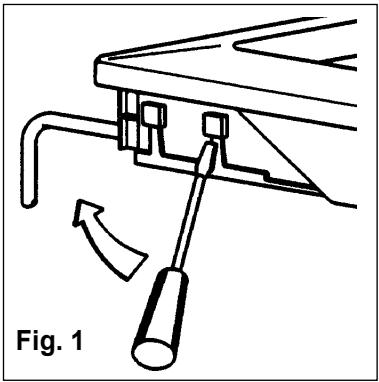

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement, insérez l'extrémité d'un tournevis dans les saillies situées sur la côte de l'appareil (fig.1), exercez une faisible pression et faites levier vers le haut.

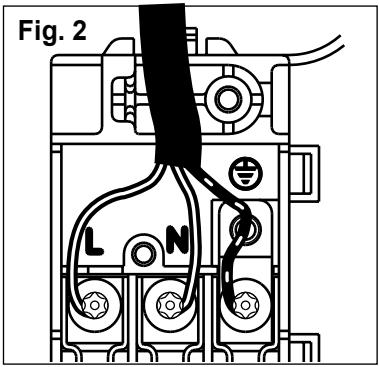

La table est équipée d'une plaque à bornes à 3 pôles dont les conducteurs sont prévus pour fonctionner en 230 V monophasé (Fig. 2) Le conducteur de terre sera raccordé à la borne repérée par le signe (1). ÀpRES le raccordement du cable à la plaques à bornes, fixez-le au moyen de serre-cable.
Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Encastrement
Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 a 600 mm et les caractéristiques nécessaires.
Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiqués à les Fig. 2.
La fixation de la table au meuble doit être effectuee de la façon suivante:

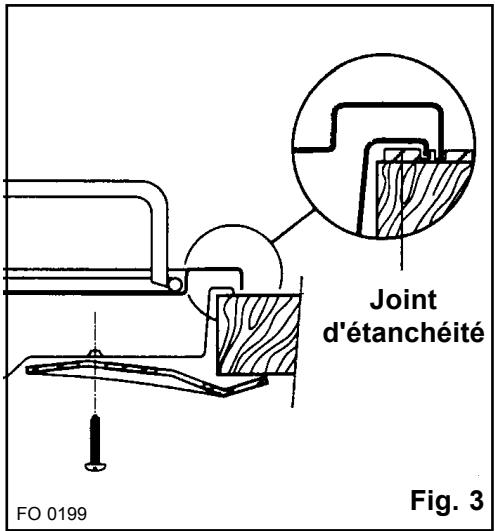

- placez les joints fournis sur les bords de la découvert: positionnez-les exactement sur les bords en veillant à ce que les extrémites des joints soient parfaitement jointives, sans recouvrement;
- placez la table dans la niche d'encastrement en la centrant correctement;
- fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 3). La traction exerçée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.
Les bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.
L'encastrement de la table de cuisson au dessus d'un lavevaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces appareils electroménagers ne l'a pas formellement prévu.
Si I'on souhaite combiner plusieurs tables de cuisson de 30 cm en une seule découverte rectangulaire, un kit de montage avec une poutre raidisseuse et un joint d'étanchéité additionnel est disponible en option auprès le service après vente de votre magasin vendeur. Les instructions pour le montage se trouvent dans la boîte du kit.
Possibilities d'encastrement
Dans un meuble
de cuisine avec porte
Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.
La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

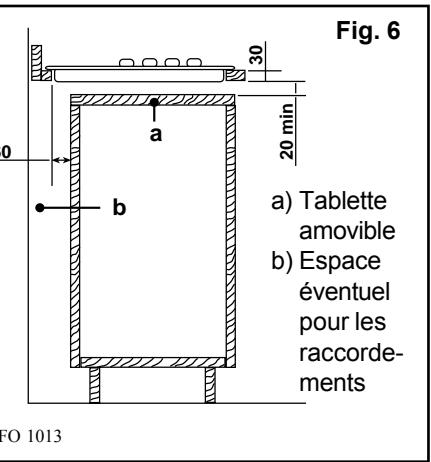

Reportez vous à la Fig. 6.
La tablette sous la table de cuisson doit êtreaisément démontable pour avoir facilementaccès à l'appareil en cas de réparation.

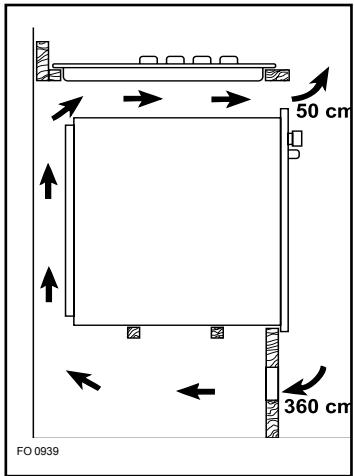

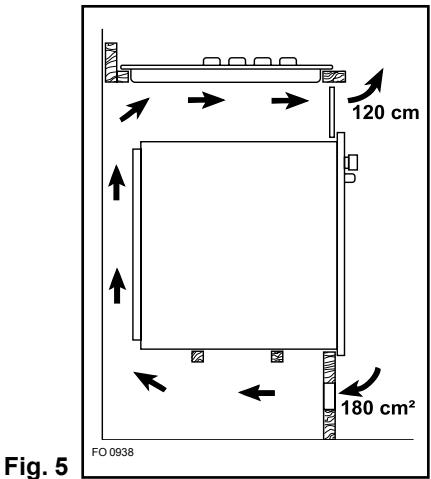

Au-dessus d'un four

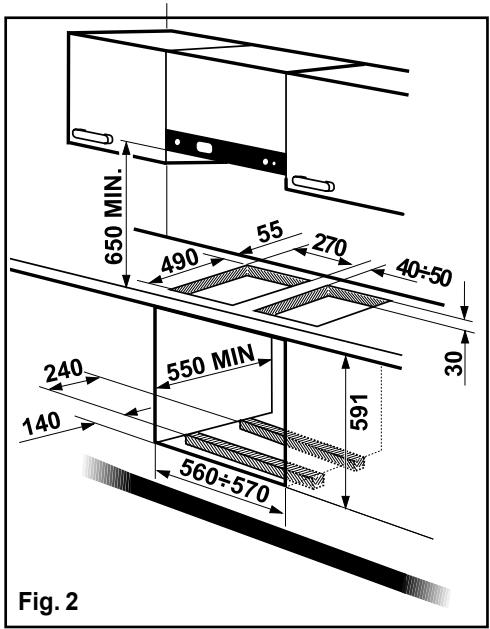

Pour les côtes d'encastrement reportez vous à la Fig. 2. Prévoir deux supports pour l'aération. Les figures 4 et 5 illustrrent deux solutions possibles.
Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.
Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 2).
Electrolux Home Products France S.A.S. au capital de 67 500 000 • 552 042 285 RCS SENLIS
Info Conso Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tél.: 08 90 71 03 44 (0,15· TTC/mn)
Fax:0344622154
e-mail:info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
