FOIRE AUX QUESTIONS - ARL9ODFBL/-FR FALCON
Questions des utilisateurs sur ARL9ODFBL/-FR FALCON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice ARL9ODFBL/-FR - FALCON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ARL9ODFBL/-FR de la marque FALCON.
MODE D'EMPLOI ARL9ODFBL/-FR FALCON
Instructions d'utilisation et d'instruction
| Sécurité avant tout | 18 |
| Brûleurs de table de cuisson | 18 |
| Plaque à griller | 19 |
| Gril | 19 |
| Fours | 19 |
| Handyrack | 20 |
| Horloge | 21 |
| Cuisson avec minuterie | 22 |
| Nettoyage de la cusinière | 22 |
| Déplacement de la cusinière | 23 |
| Dépannage | 24 |
| Consignes générales de sécurité | 25 |
| Entretien et pieces de rechange | 26 |
| Installation | 27 |
| Modification en vue de l'utilisation d'un autre gaz | 31 |
| Schéma de câblage | 47 |
| Fiche technique | 48 |
| Modification en vue de l'utilisation d'un autre gaz | 49 |
Sécurité avant tout
Tout comme vous, votre cuisinière a besoin d'air frais. Les flammes des brûleurs produits des gaz de combustion, de la chaleur et de l'humidité. Veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure. En cas d'utilisation simultanée de plusieurs brûleurs ou d'utilisation prolongée de la cuisinière, ouvrez une fenêtre ou mettez en marche une hotte aspirante. Pour des informations plus détaillées, reportez-vous aux Instructions d'installation.
Si vous n'avez jamais utilisé de cuisinière à gaz, nous vous conseillons de dire les «Consignes générales de sécurité». Nous y donnons des conseils de base en vue d'une'utilisation sure d'une cuisinière à gaz.
Alimentation en gaz et électricité
Vérifiez que l'alimentation en gaz est en marche et que l'alimentation électrique est racordée et en marche. La cuisine a besoin d'électricité.
Odeur de neuf
Une légère odeur de neuf peut se dégager lors de la première utilisation de la cusinière. Elle disparaître rapidement à l'utilisation.
Brûleurs de table de cuisson
Certains modèles ont un couvercle en verre sur la table de cuisson. S'il n'est pas ouvert, soulevez-le de l'avant.
L'appareil comporte un dispositif de sécurité qui coupe l'alimentation en gaz de la table de cuisson lorsque le couvercle est rabattu sur la table de cuisson – mais ne l'utilise pas pour eteindre les bruleurs.
Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton. Chaque brûleur a un dispositif de sécurité spécial qui coupe l'alimentation en gaz en cas d'extinction de la flamme.
Appuyez sur le bouton et mettez-le sur le symbole grande flamme.
les générées instructions couvrent une gamme de modèles ayant différents boutons de commande – les illustrations sont seulement des schémas.
Continuez d'appuyer sur le bouton pour permettre l'arrivée du gaz dans le brûleur.
Appuyez sur le bouton d'allumage ou allumez avec une allumette. Continuez d'appuyer sur le bouton de commande pendant 10 secondes environ.
Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [Off] et attendez une minute avant d'essayer de nouveau, en appuyant sur le bouton pendant un peu plus longtemps.
Tournez le bouton pour régler la hauteur de flamme. Le symbole petite flamme indique le réglage minimum.
N'utilissez pas de casseroles ou marmites à fond concave ou à fond à rebord incurve vers le bas.
L'utilisation de dispositifs de mijotage, de type plaques d'amiate ou plaques métalliques, est DECONSEILLEE. Ces dispositifs diminuérer les performances de la cusinière et risquent d'endommager les grilles de la table de cuisson.
Le diamètre minimum recommendé pour les récipients de cuisson est de 120mm . Le diamètre maximum recommendé pour les récipients de cuisson est de 250mm ; voirlez à ce que les grands récipients soient bien écartsés les uns des autres.
Le brûleur Wok (coup de feu) à triple élément chauffant (sur certains modèles seulement) est conçu pour fournir une chaleur uniforme sur une grande surface. Il est idéal pour les grandes poêles et la friture rapide à feu vif. Les petits brûleurs convennent davantage aux recipients de cuisson plus petits.
Plaque à griller
La plaque à griller se pose sur une grille de la table de cuisson, d'avant en arrière. Elle s'utilise pour la cuisson directe des alimentents. N'utilise pas de recipients de cuisson sur cette plaque. La plaque à griller a une surface antiadhésive susceptible d'être endommagée par des ustensiles de cuisine métalliques (spatules, par exemple). Utilisez des ustensiles en bois ou en plastique therm résistant.
Placez la plaque à griller sur les grilles des brûleurs de la table de cuisson.
Ne la placez pas transversalement - elle sera mal placée et instable.
Ne la placez pas sur le brûleur Wok ou sur le brûleur Feu vif (plaque à droite) – elle n'est pas conscience pour être placée sur la grille du brûleur Feu vif.
Avant l'utilisation, vous pouvezendarre la plaque d'une légere couche d'huile a friture. Allumez les bruleurs de la table de cuisson. Reglez la hauteur de flamme selon les besoins.
Préchauffez la plaque à griller pendant 5 minutes au maximum avant d'y déposer les aliments. Un préchauffage plus long risque de l'endommager. Pour diminuer la chaleur, tournez les boutons de commande vers la position minimum indiquée par le symbole petite flamme.
Veillez à ce qu'il y ait toujours suffisamment de place autour de la plaque à griller pour permettre l'échéappement des gaz. N'utilise jamais deux plaques à griller côte à côte.
Après la cuisson, laissez refroidir la plaque à griller avant de la nettoyer.
Grill
Attention : Des parties accessibles risquent d'être chaudes pendant le fonctionnement du gril. Eloignez les enfants de la cuisineire.
Après avoir placé les alimentés sur la grille de la lèchefrite du grill, insérez la lèchefrite dans les supports latéraux. Veillez à ce qu'elle soit insérée à fond, jusqu'à la butée arrrière. Le gril a deux éléments chauffants, qui permettent deCHAuffer la totalité de la lèchefrite ou seulement la partie droite de celleci.
Tournez le bouton pour lemettre sur la position 3.
Pour obtenir les salariés résultats possibles, préchauffez pendant 2 minutes avec la l'échefrite en place. ÀpRES avoir placé les alimentés sur la grille de la l'échefrite, insérez la l'échefrite dans les supports latéraux. Tournez le bouton pour régler le grill.
Ne fermez jamais la porte du grill lorsque celui-ci est en marche.
La grille de la l'echefrite est réversible pour permettre deux positions de gril.
Ne laissiez jamais le grill en marche pendant plus de quelques instants si la l'échefrite n'est pas en place sous le grill.
Fours
Les deux jours sont des jours ventilés. Le ventilateur brasse l'air chaud continulement, assurant ainsi un transfert de chaleur plus rapide pour la cuisson des alimentés.
Avant la première utilisation du four, faites fonctionner le four à 200^ pendant 30 minutes afin d'éliminer l'odeur de neuf. Mettez le bouton de commande du four sur la température requise. Le voyage du four s'allumera jusqu'à ce que le four attaigne la température requise. Il s'allumera et s'eteindrapendant la cuisson. Pendant la cuisson d'aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille à l'arrête du chauffe-plats. Ceci est tout à fait normal.
Les deux jours ont un réglage ventilateur seulement (*). Le ventilateur brasse l'air à l'intérieur du four, mais l'élement chauffant n'est pas en marche. Ce réglage est utile pour décongeler des produits congelés.
François
Décongelez les poulets entiers ou les rôts au réfrigérateur. Ne décongelez pas les alimentés dans un four tiède ou à côté d'un four chaud.
Veillez à ce que les grilles interieures soient toujours insérées à fond dans le four.
Placez les plaques de cuisson, moules à viandes, etc., à niveau, au centre des grilles du four. Eloignez les plaques et les plats de cuisson des bords du four, afin de permettre la circulation de l'air chaud.
Pour dorer un plat uniformément, il est recommandé d'utiliser une plaque de cuisson de dimensions maximales de 325 mm x 305 mm pour le four principal et de 230 mm x 320 mm pour le four haut.
La cuisson d'aliments à haute teneur en eau peut produit une «bouffée de vapeur» à l'ouverture de la porte du four. Lorsque vous ouvrez la porte du four, reculez-vous et attendez que la vapeur se soit dissipée.
Lorsque le four est en marche, ne laissez pas la porte du four ouverte pendant plus longtemps que nécessaire, afin de prévenir une surchauffe des boutons de commande.
Laissez toujours un «doigt de largeur» entre des plats placés sur une grille de four. Ceci afin de facilititer la circulation de chaleur autour des plats.
Les panneaux internes Cook & Clean (autonettoyants) dans le four principal (voir la section «Nettoyage de la cuisine ») sont plus efficaces lorsqu'on évite les projections grasses. Couvrez la viande pendant la cuisson.
Pour diminuier les projections grasses lorsque vous ajoutez des légumes dans laGRAISSÉchaude autour d'un roti, séchez soigneusement les légumes ou enduisez-les d'une légère couche d'huile à friture.

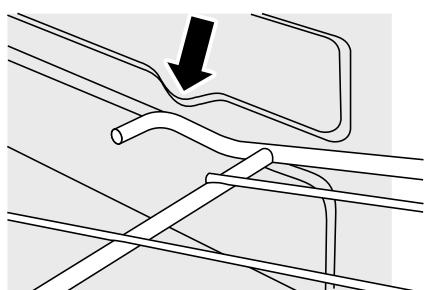

Grilles du four principal
Les grilles du four peuvent être facilement retirees et remises en place.
Tirez la grille vers l'avant jusqu'à ce que l'arrière de la grille soit arrêté par les butées d'arrêt laterales du four.
Soulevez la partie avant de la grille pour faire passer l'arrière de la grille sous la butée d'arrêt, puis tirez la grille vers l'avant.
Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu'à ce que les extrémités soient en contact avec la butée d'arrêt de la grille. Soulevez l'avant de la grille pour que les
extrémités puissant dépasser les butées, puis abaissez l'avant pourmettre la grille à l'horizontal,avant de l'insérer à fond.

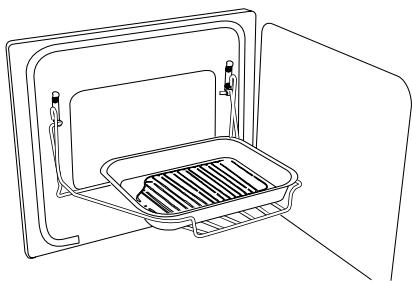

Handyrack
Le Handyrack se monte uniquement sur la porte du four gauche. Le poids maximum supportable par le Handyrack est de 5,5 kg. Il ne doit être utilisé qu'avac le plat à viande fourni, qui est spécialement élevé pour être utilisé avec le Handyrack. Tout autre recipient de cuisson risque d'être instable.
Lorsque le Handyrack est utilisé sur sa position supérieure maximum, d'autres plats peuvent être cuits sur une grille placée à la position inférieure du four.
Lorsque le Handyrack est utilisé sur sa position inférieure maximum, d'autres plats peuvent être cuits sur une grille placée à la deuxième position du four.
Pour monter le Handyrack,
placez un côté sur le support
de la porte.
Faites sortir l'autre cotoé pour l'accrocher sur l'autresupport.
Grilles du four haut
Le four haut est fourni avec quatre grilles de cuisson ordinaires
et une grille chauffe-plats.
Lorsque vous utilisez le four haut, vous pouvez faire cuire des alimentes sur les quatre grilles simultanement, mais voirlez à
ce que les plats soient bien écarts les uns des autres pour permettre à l'air chaud de circuler.
Horloge
Vous pouvez utiliser la minuterie pourmettre en marche et eteindre les jours. Vérifiez que l'horloge a eté régée sur l'heure actuelle.

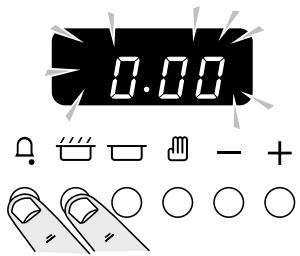

Réglage de l'heure
Appuyez sans relâcher, comme indiqué. En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage de l'heure correcte. N'oubliez pas que c'est une horloge 24 heures. Si vous faites une erreur, ou si vous vous trompez de bouton, mettez l'appareil hors tension pendant une ou deux minutes, puis recommencez la procédure.
Réglage de la minuterie pour la cuisson (minuterie)
Appuyez sur (_) sans relâcher. En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage de l'heure de cuisson requise.
Vous pouvez vérifier le temps de cuisson qui reste en appuyant sur () et annuler le signal sonore en appuyant sur () .
Mise en marche et arrêt automatiques du four
Avant de régler la minuterie, vous doivent avoir deux chiffres à l'esprit.
Le «temps de cuisson», c'est-à-dire la durée pendant laquelle vous pouze que le four fonctionne.
«L'heure d'arrêt», c'est-à-dire l'heure à laquelle vous pouze que le four s'arrête.
Vous ne pouvez pas régler directement une heures de mise en marche – celle-ci est réglée automatiquement lorsque vous réglez le temps de cuisson et l'hourne d'arrêt.
Appuyez sans relâcher, comme indiqué ci-dessous.
En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage du «temps de cuisson».
Appuyez ensuite sans relâcher, comme indiqué ci-dessous.
En même temps, appuyez sur (-) ou (+) jusqu'à l'affichage de « l'heure d'arrêt».
AUTO sera affché.
Réglez le four sur la température requise. Le signal sonore indiquera la fin de la cuisson. METTEZ D'ABORD LE BOUTON DE COMMANDE DU FOUR SUR LA POSITION ARRET (OFF), puis appuyez une fois sur (مَمَ) pour arrêté le signal sonore, appuyez de nouveau sur (مَمَ) pour revenir au fonctionnement manuel.
Si vous étés absent pendant la cuisson, ne vous inquiétez pas au sujeet de l'arrêt du signal sonore, celui-ci s'arrêtea après un certain temps. A votre retour, METTEZ D'ABORD LE BOUTON DE COMMANDE DU FOUR SUR 0, puis appuyez deux fois sur ( ) pour revenir au fonctionnement manuel.
AUTO est affché, et vous voulez remettre le four sur fonctionnement manuel.
Lorsqu'on annule un réglage automatique, tout temps de cuisson déjà réglé doit être remis sur 0.00 avant que l'on puisse revenir au fonctionnement manuel en appuyant sur le bouton ().
Fonctions speciales de l'horloge
Fonction de verrouillage
Lorsque la fonction de verrouillage est activée, l'horloge fonctionne comme de coutume mais le four est verrouillé et ne peut s'allumer. De cette façon, s'il arrivait à votre enfant de selectionner un programme de cuisson, la mise en route du programme ne serait pas activée et le four ne s'allumerait pas.
Mise en marche de la fonction de verrouillage
Vérifiez que l'horloge est sur le mode manuel et annulez tout programme en cours.
François
Appuyez sans relâcher sur les boutons Minuterie ( ⋃ •) et Temps de cuisson ( ⋃ ) pendant 8 secondes environ. « On » ([Marché]) sera affché.
Appuyez une fois sur le bouton « + ». Le symbole de clé (†) et « Of » ([Arrêt]) s'affichent. Relâchéz les boutons.
A的前提，les fonctions de commande du four sont verrouillées. ÀpRESquelques secondes,l'affichage indique de nouveau l'heure et le symbole de la clé.
Arrêt de la fonction de verrouillage
Appuyez sans relâcher sur les boutons Minuterie ( Ⓞ) et Temps de cuisson ( Ⓞ) pendant 8 secondes environ. « Of » ([Arrêt]) sera affché.
Appuyez une fois sur le bouton « + ». Le symbole de clé (l) disparaît et « On » ([Marche]) s'affiche. Relâchéz les boutons.
Après quelques secondes, l'affichage indique de nouveau l'heure.
A的前提，les fonctions de commande du four et de l'horloge peuvent être utilisées normalement.
Cuisson avec minutes
La minuterie peut être utilisée pour la mise en marche et l'arrêt automatiques d'un ou des deux jours. L'heure de mise en marche et d'arrêt doit être la même pour les deux jours, mais les températures de cuisson peuvent être différentes.
Si vous voulezmettre en marche l'un des jours à la même heures que cette réglee pour la minuterie pour la cuisson automatique, vousdezavetattendre que la minuterie ait mis en marche le (les) four(s).Vous pouvez ensuite effectuer leur réglage manuellement de façonnormale.
Vous pouvez régler le four pour qu'il se mette en marche à n'importe quel moment des 24 heures qui suivent.
Si vous désirez cuire plusieurs plats simultanément, choisissez des plats nécessitant approximativement le même temps de cuisson. Cependant, la cuisson de certains plats peut être légèrement «ralentie» en utilisant des petits plats de cuisson et en les recouvrant d'une feuille de papier aluminium, ou «accelérée» en utilisant de plus petites quantités ou des plats de cuisson plus grands.
Evitez d'utiliser des alimentes rapidement périsssables (poisson, porc, etc.) si vous prévoyez une longue période d'attente, surtout par temps chaud.
Ne placez pas d'aliments chauds dans le four.
N'utilisez pas un four déjà chaud.
N'utilise pas ce mode de cuisson si le four adjacent est chaud.
Evitez d'utiliser du vin ou de la bière si vous prévoyez une période d'attente, ici afin de prévenir le risque de fermentation.
Pour empêcher la crème de tourner, ajoutez-la aux plats juste avant de servir.
Enduisez les légumes frais de matière grasse fondue ou faites les tremper dans une solution d'eau et de jus de citron, pour prévenir leur décoloration pendant la période d'attente.
Les tartes aux fruits, tartes à la crème ou autres mélanges humides sur fonds de tartes non cuits ne donneront debons résultats que si la période d'attente avant la cuisson est courte. Les plats contenant des restes de viande ou de volaille cuite ne doivent pas être cuits automatiquement si la période d'attente est longue.
Décongelez complètement les volailles entières avant de lesmettre au four.
Vérifiez que la viande et la volaille sont complètement cuites avant de les servir.
Nettoyage de la cuisineire
Avant un nettoyage complet, mettez la cusinière hors tension. N'oubliez pas de remetre sous tension lorsque le nettoyage est terminé.
N'utilise jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d'eau de Javel, de nettoyants chlorés, de produits abrasifs à gros grain ou de sel. Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d'avoir des effets nocifs.
Si vous désirez déplacer votre cusinière pour la nettoyer, veuilles lire la section «Déplacement de la cusinière».
Toutes les parties de la cuisine ne peuvent etre lavées à l'eau savonneuse chaude, mais voirlez à prévenir toute infiltration d'eau dans l'appareil.
Brûleurs de table de cuisson
Certains modèles ont un anneau de garniture séparé qui se place sur la tête du brûleur.
Les têtes et chapeaux de brûleurs sont amovibles pour faciliter le nettoyage. Vérifié qu'ils sont absolument secs avant de les remettre en place.
Plaque à griller
Nettoyez toujours la plaque à griller après usage. Attende qu'elle soit complètement refroidie avant de la retirer.
Plongez la plaque dans de l'eau savonneuse chaude. Utilisez un chiffon doux ou, dans le cas de taches tenaces, une Brosse à vaisselle en nylon.
N'UTILISEZ JAMAIS DE PRODUITS NETTOYANTS CAUSTIQUES OU ABRASIFS QUI ABIMERONT LA SURFACE.
Grill
Lavez le lèchefrite et la grille à l'eau savonneuse chaude.
Après grillade de viandes ou d'aliments salissants,
faites tremper pendant quelques minutes dans l'évier
immédiatement après la cuisson. Les taches tenaces sur la
grille peuvent être enlevées à l'aide d'une brose en nylon.
Panneau de commande et portes des fours
N'utilise pas de produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides, sur les surfaces en acier inoxydable. LesILAurs résultats s'obtiennent avec des détergents liquides.
Le panneau et les boutons de commande doivent être nettoyés uniquement avec un chiffon doux imbibé d'eau savonneuse chaude. Veillez à prévenir toute infiltration d'eau dans l'appareil. Essuyez avec un chiffon humide propre, puis lustrez à l'aide d'un chiffon sec. Les portes des fours doivent être nettoyées uniquement avec un chiffon doux imbibé d'eau savonneuse chaude.
Four principal
Le four principal est doté de panneaux amovibles à revêtement émailé qui sont partiellement autonettoyants.
Ceci n'empêche pas complètement la formation de taches sur le revêtement, mais réduit le nettoyage manuel nécessaire.
Le nettoyage automatique des panneaux est plus efficace à une température supérieure à 200^ . Si, en général, vous utilisez le four à des températures inférieures, occasionnellement retirez les panneaux et essuyez-les avec un chiffon non pelucheurs imbibé d'eau savonneuse chaude. Séchez et replacez les panneaux dans le four chauffé à 200^ pendant environ une heures. Ceci assurera un bon fonctionnement des panneaux autonettoyants.
N'utilisez pas de paille de fer (ou tout autre matériel susceptible de rayer la surface). N'utilisez pas de tampons de nettoyage pour fours.
Retrait des panneaux internes du four
Certains panneaux interieurs du four sont amovibles afin de permettre leur nettoyage et le nettoyage de la partie du four à l'arrête des panneaux. Retirez d'abord les grilles du four.
Sur certains modèles, le four principal comporte une VOûTE amovible. Faites glisser le revêtement de vous vers l'avant et retirez-le.
Chaque panneau latorial du four est maintainu en place par quatre vis de fixation. Les panneaux peuvent etre retirés sans avoir a enlever les vis. Soulevez chaque panneau latorial pour le decrocher des vis. Tirez-le ensuite vers l'avant.
Après retrait des panneaux internes, vous pouvez nettoyer l'intérieur émailé du four.
Lors de la remise en place des panneaux internes, replacez d'abord les panneaux lateraux.
Four haut
Pour nettoyer les parois laterales du four, retirez les grilles, decrochez les supports des parois laterales et les sorter.

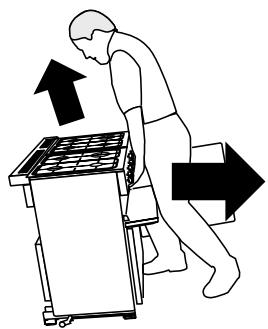

Déplacement de la cusinière
Mettez la cuisineire hors tension.
La cusinière est lourde, deux personnes seront peut-être nécessaires pour la déplacer. La cusinière est équipée de deux galets de mise à niveau à l'arrière et de deux supports de mise à niveau vissables, situés à l'avant.
Ouvrez la porte du grill et la porte du four croit afin d'avoir une bonne prise sur la partie inférieure du panneau de commande pour déplacer la cusinière. Levez légèrement l'avant de la cusinière et tirez vers l'avant.
N'utilise pas les poignées de portes ou les boutons de commande pour déplacer la cuisineire.
Déplacez la cusinière progressivement, en vérifant à l'arrière que le tuyau de gaz n'est pas entravé. Vérifiez que le tuyau de gaz et le cable électrique sont assez longs pour permettre le déplacement de la cusinière vers l'avant.
Si la cusinière est dotée d'une châne stabilisatrice, défaites-la pour pouvoir manœuvrer la cusinière. N'oubliez pas de la remettre en place lorsque vous replacez la cusinière.
Lors de la remise en place de la cusinière, vérifie de nouveau que le cable électrique et le tuyau de gaz ne sont pas entravés ou coincés.
François
Dépannage
De la vapeur s'échappe du four
Pendant la cuisson d'aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille arrrière. Faites attention en ouvrant la porte du four, une bouffée de vapeur peut s'échapper momentarily à l'ouverture du four. Reculez-vous et attende que la vapeur se soit dissipée.
Le ventilateur du four est bruyant
Le bruit du ventilateur peut changer pendant le chauffage du four - ceci est tout à fait normal.
Les boutons de commande deviennent chauds lorsque j'utilise le four ou le grill ; comment faire pour empêcher cela ?
Oui, cei est dû à la chaleur provenant du four ou du grill. Ne laissez pas la porte du four ouverte. Lorsque vous utilisez le grill, vérifie que la l'échefrite du grill est bien insérée jusqu'à la «butée arrière»
En cas de problème concernant l'installation, si mon installer d'origine ne peut pas venir résoudre le problème, à qui incombent les frais ?
C'est à vous qu'incombent ces frais. Les sociétés d'entretien factureront leurs interventions si elles réparent une installation effectuee par votre installerur d'origine. Il est de votre intérêt de contacter votre installerur d'origine.
Disjoncteurs-detecteurs de fuites de terre commandés par injection de courant
L'utilisation conjointe de votre cuisine et d'autres apparéils domestiques peut entraîner des disjonctions fortuites; par conséquent, nous recommendons de protégger la cuisine par un disjoncteur différentiel.
EN CAS DE Doute, CONSULTEZ UN ELECTRICIEN QUALIFIE.
Les alimentés puisent trop lentement, trop rapidement, ou brûlent
Les temps de cuisson peuvent être différents de ceux de votre ancien four. En fonction des goûts individuels, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez. Essayez une cuisson à des températures plus élevées ou plus basses.
La cuisson au four n'est pas uniforme
Veillez à utiliser une plaque de cuisson ne dépissant pas 340 mm x 340 mm dans le four principal, ou d'une dimension maximale de 232 mm x 321 mm dans le four haut.
Dans le cas de la cuisson d'un grand plat, vous devrez peut-être le tourner pendant la cuisson.
Si vous utilisez deux grilles, vérifie qu'il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez la plaque de cuisson dans le four, voirlez à la placer bien au centre de la grille.
Vérifiez que le joint d'étanchéité de la porte n'est pas endommagé et que le loquet de porte est régle de façon à ce que la porte soit bien appuyée contre le joint.
Nota: Dans le cas du joint d'étanchéité sur la porte du four gauche, l'espace au bas de la porte est normal.
Un réseau d'eau place sur la grille doit avoir une profondeur uniforme. (S'il est plus profund à l'arrière, par exemple, l'arrête de la cusinière doit être levé ou l'avant de la cusinière abaisse). Si la cusinière n'est pas à niveau, demandez à votre fournisseur de la dette à niveau.
Le four ne se met pas en marche lorsqu'il est mis en marche manuellement
L'appareil est-il sous tension? L'horloge est-elle éclairée? Si ce n'est pas le cas, l'alimentation électrique est peut-être défectueuse. Le sectionneur de l'alimentation électrique de la cusinière est-il sur la position Marche? L'horloge clignote-t-elle en indiquant 0.00? Dans ce cas, réglez l'horloge sur l'heure correcte. La minuterie a-t-elle été mise sur AUTO par erreur? Si l'affichage de l'horloge indique AUTO, appuyez sur le bouton de « temps de cuisson» et remplacez tout temps de cuisson pré-reglé par 0.00, à l'aide des boutons (+) et (-). Appuyez deux fois sur le bouton (®). Si le problème persististe, contactez un spécialiste de l'entretien.
Le symbole de la clé (l) s'affiche-t-il? Reportez-vous à la section Horloge des prsentes instructions pour un complément d'informations sur la fonction de verrouillage de l'horloge.
Le four ne se met pas en marche avec la mise en marche automatique
La minuterie est réglée correctement, mais le bouton du four a-t-il été laissé sur ARRET [OFF] par erreur?
Le symbole de la clé (l) s'affiche-t-il? Reportez-vous à la section Horloge des prsentes instructions pour un complément d'information sur la fonction de verrouillage de l'horloge.
Avec le temps, la température du four de la cusinière devient plus chaude
Si le fait demettre le bouton de thermostat sur une
température inférieure n'a pas eu d'effet ou a eu un effet
temporaire, vous devrez peut-etre replacer le thermostat.
Cette intervention doit etre effectuee par un spécialiste de
l'entretien.
Le gril ne cuit pas correctement
Utilisez-vous la lèchefrite et la grille fournies avec la cuisinière ? Utilisez-vous la lèchefrite sur les glissières et non pas directement sur la surface inférieure de l'enceinte du grill ? La lèchefrite est-elle insérée à fond jusqu'à la butée arrête ?
L'éclairage du four ne fonctionné pas
L'ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un bon magasin de produits électriques. Demandez une ampoule à culot vissable Edison 15 W 240 V, POUR FOURS. Ce doit être une ampoule spéciale, pouvant résister à une température de 300^ .
Ouvrez la porte du four et retirez le Handyrack (le cas échéant) et les grilles du four.
Mettez l'appareil hors tension.
Dévissez le couvercle de l'ampoule en tournant en sens antihoraire. Dévissez l'ampoule défectueuse. Vissez l'ampoule
de rechange. Vissez le couvercle de l'ampoule. Remettez l'appareil sous tension et vérifie que l'ampoule fonctionne.
Défaillance de l'allumage ou des brûleurs de table de cuisson
L'appareil est-il sous tension? L'horloge est-elle éclairée? Si ce n'est pas le cas, l'alimentation électrique est peut-être défectueuse.
Les encoches du générateur d'étincelles (électrode d'allumage) ou du brûleur sont-elles obstruées par des débris ?
L'anneau de garniture du brûleur est-il placé correctement? Les chapeaux des brûleurs sont-ils placés correctement?
Voir la section «Nettoyage de la cuisine»
Vérifiez que l'alimentation en gaz n'est pas défectueuse. Pour ce faire, vérifie le fonctionnement de vos autres apparèils à gaz.
Les brûleurs produits-ils une étincelle lorsque vous appuyez sur le bouton? Si ce n'est pas le cas, vérifie que la cuisine est sous tension - l'horloge est-elle éclairée?
Panne de courant
En cas de panne de courant, les brûleurs de la table de cuisson peuvent être allumés avec une allumette.
Consignes générales de sécurité
Cet apparéil doit être installé par une personne compétente, conformément aux instructions d'installation. L'installation doit être conforme aux réglementations applicables, ainsi qu'aux prescriptions de la Compagnie d'électricité locale.
Si vous sentez une odeur de gaz
N'actionnez aucun interrupteur électrique, ni pour allumer, ni pour éteindre.
Ne fumez pas.
N'utilisez pas de flammes hues.
Coupez le gaz au compteur ou au niveau de la bouteille de gaz.
Ouvrez portes et fenêtres pour évacuer le gaz.
Appelez votre fournisseur de gaz.
Cet apparéil de cuisson est conçu uniquement pour un usage domestique. Toute autre utilisation n'engage ni la responsabilité, ni la garantie du fabricant.
L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la piece contenant l' apparéil. Veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique, (hotte d'extraction mécanique).
Une utilisation intensive prolongée de l'appareil peut nécessiter une ventilation supplémentaire (ouverture d'une fenêtre, par exemple) ou une ventilation plus efficace (augmentation de la puissance du dispositif d'extraction mécanique, par exemple).
La cuisine doit être installée par un electricien qualifié, conformément aux instructions d'installation. Elle doit faire l'objet d'un entretien effectué par un technician d'entretien qualifié, lequel doit utiliser uniquement des pieces de
rechange approuvées. Demandez à l'installateur de vous indiquer l'emplacement du commutateur de commande de la cuisinière. Notez cet emplacement à des fins de référence. Laissez toujours la cuisinière refroidir et mettez-la hors tension avant de la nettoyer ou d'effectuer une intervention d'entretien, sauf indication contraire dans les générantes instructions.
Toutes les parties de la cusinière deviennent chaudes lorsque l'appareil est en marche et resteront chaudes même lorsque la cusisson est terminée.
Prenoz garde lors du contact avec la cusinière. Pour prévenir les risques de brûlure, vérifietz always que les commandes sont sur ARRET (OFF) et que la cusinière a refroidi avant de la nettoyer.
Au besoin, utilisez des gants de cuisine secs – l'emploi de gants humides risque de causeur des brûlures dues à la vapeur lors du contact avec une surface chaude. Ne faites jamais fonctionner la cusinière avec des mains mouillées.
N'utilise pas de torchon ou autre chiffon épais à la place d'un gant de cuisine. Ils risquent de s'enflammer au contact d'une surface chaude.
Nettoyez avec précaution. Si vous utilisez une éponge ou un chiffon humide pour essuyer des taches sur une surface chaude, prenez garde aux brûlures par la vapeur. Certains produits nettoyants peuvent produit des vapeurs nocives au contact d'une surface chaude.
N'utilise pas de casseroles instables et tournez les manches vers l'intérieur de la table de cuisson.
Ne laissez jamais les bébés, les tout-petits et les jeunes enfants s'approcher de la cusinière. Ne les laissez jamais s'asseoir ni monter sur une partie de la cusinière. Apprenz-leur à ne pas journé avec les commandes ou avec une partie quelconque de la cusinière.
Ne rangez jamais dans des placards au-dessus d'une cusinière quoi que ce soit susceptible d'attirer l'attention des enfants - des enfants grimpant sur une cusinière pour atteindre des objets risquent de se blesser gravement.
Nettoyez uniquement les pieces indiquées dans les générantes instructions.
Pour des raisons d'hygiene et de sécurité, la cusinière doit toujours être propre, afin de prévenir le risque d'incendie causé par l'accumulation de graisse et autres particules alimentaires.
Veillez à ce que les revêtements muraux inflammables, ridesaux, etc. soient toujours suffisamment éloignés de la cuisineire.
N'utilise pas d'aerosols à proximé de la cuisine lorsque cette-ci est en marche.
N'entreposez pas de matérielux combustibles ou de liquides inflammables à proximé de la cuisineire.
N'utilisez pas d'eau pour éteindre les incendies dus à laGRAISSSE. Ne soulevez jamais un écipient de cuisson qui a pris feu. Eteignez la cusinière. Etouffez un écipient qui a pris feu en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible,utilisez un extincteur à poudre chimique ou à mousse de type polyvalent.
François
Ne laissez jamais la cusinière en marche sans surveillance si les brûleurs de la table de cuisson sont régles sur maximum. Le débordement des recipients de cuisson peut produit de la fumée et des taches de gras qui risquent de s'enflammer.
Ne portez pas de vêtements amples ou flottants lorsque vous utilisez la cuisineire. Prenez garde lorsque vous essayez d'atteindre des objets dans des placards situés au-dessus de la table de cuisson. Des matériaux inflammables risquent de s'enflammer au contact d'une surface chaude et provoquer des brûlures graves.
Faites très attention lors du chauffage des graisses et des huiles car celles-ci risquent de s'enflammer en cas de surchauffe.
Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l'huile au-delà du point de fumée.
Ne laissez jamais une friteuse sans surveillance. Faites toujours chauffer l'huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu'à un tiers de leur capacité. Une friteuse trop pleine peut déborder lorsqu'on y plonge des alimentents. Si vous utilisez un mélange d'huile et de graisse pour la friture, mélangez-les avant de chauffer, oupendant la fonte des graisses.
Les alimentes à frire doivent être le plus sec possible. La présence de cristaux de glace sur des alimentés congelés ou d'humidité sur des alimentés frais peut provoquer une ébullition et un débordement de l'huile. Surveillez attentivement pour prévenir les débordements et la surchauffe pendant la friture à haute ou moyenne température. N'essayez jamais de déplacer un recipient de cuisson contenant de l'huile chaude, en particulier une friteuse. Attendez que l'huile ait refroidie.
Lorsque le grill est en marche, ne vous servez pas de la grille d'évacuation (la grille le long de la partie arrêté de la cusinière) pour réchauffer des assiettes ou des plats, sécher des torchons ou ramollir du beurre.
Si vous utilisez un apparéil électrique à proximité de la table de cuisson, veillez à ce que le cordon de l' apparéil n'entre pas en contact avec la table de cuisson.
Veillez a prévenir toute infiltration d'eau dans la cuisineire.
Seuls certains types de bénépants en verre, vitrocéramique, terre cuite ou autres bénépants émailés peuvent être utilisés sur la table de cuisson; les autres risquent de se briser en raison du changement soudain de température.
N'autorisez personne à grimper, se tenirABOUT ou s'accrocher sur ou à une partie de la cuisineire.
Ne recouvre pas les grilles, les panneaux internes ou la voute du four de papier aluminium.
Veiliez à ce que la cuisine soit bien ventilée en permanence. Utilisez des extracteurs ou des hottes aspirantes dans la mesure du possible.
Ne chauffez jamais des recipients alimentaires qui n'ont pas eté ouverts. La pression accumulée à l'intérieur du recipient peut le faire éclater et blesser l'utilisateur.
La cuisine est conçue uniquement pour la cuisson domestique et ne doit pas être utilisée à d'autres fins.
N'UTILISEZ PAS le four pour chauffer la cuisine; non seulement c'est un gaspillage l'énergie, mais il peut y avoir surchauffe des boutons de commande.
Lorsque le four est en marche, NE LAISSEZ PAS la portedu four ouverte plus longtemps que nécessaire.
Les caractéristiques techniques de cette cusinière ne doivent pas'être modifiées.
Cet apparéil est lourd; prenez garde lorsqu vous le déplacez.
Lorsque la cusinière n'est pas utilisé, vérifie que les boutons de commande sont sur la position Arrêt (Off).
Entretien et pieces de rechange
Veuillez replir la fiche technique ci-dessous et la conserver à des fins de référence ultérieure – cette information nous permettra d'identifier exactement votre cuisinière et de mistrés répondre à vos besoins. Cette fiche vous fera gagner du temps et vous sera très utile plus tard en cas de problème concernant votre cuisinière. Nous vous conseillons également de conserver votre reçu d'achat avec la présente brochure. Vous devrez peut-être partager ce reçu pour valider une visite sur place dans le cadre de la garantie.
Type de combustible : Mixte
Nom et Couleur de l'appareil*
Numero de série de l'appareil*
Nom et Adresse du détaillant
Date d'achat
Nom et Adresse de l'installateur
Date d'installation
- Cette information figure sur le badge technique de l'appareil.
En cas de problème
Dans le cas peu probable où vous auriez un problème avec votre cuisinière, veuilles d'abord lore le reste de la présente brochure, en particulier la section de dépannage, pour vérifier que l'appareil est utilisé correctement.
Si le problème persiste, contactez votre fournisseur.
Nota
Si vous appeareil n'est plus couvert par la garantie, notre fournisseur de services d'entretien peut vous facturer cette visite.
Si vous devez faire appel à un technicien d'entretien et si le défaut n'est pas la responsabilité du fabricant, notre fournisseur de services d'entretien se réserves le droit de facturer son intervention.
Les rendez-vous non respectés par le client peuvent être facturés.
Après la période de garantie
Nous recommendons un entretien périodique de nos apparèils pendant toute leur vie utile afin de garantir des performances et une efficacité optimes.
Les travaux d'entretien doivent être effectuels uniquement par des personnes techniquement compétentes et qualifiées.
Pèces de rechange
Pour garantir une performance optimale et sure, nous recommendons l'utilisation exclusive de pieces d'origine. N'utilise pas de commandes de gaz remises à neuf ou non autorisées. Contactez votre fournisseur.
Installation
Cet apparéil de cuisson est conçu uniquement pour un usage domestique. Toute autre utilisation n'engage ni la responsabilité, ni la garantie du fabricant.
Vérifiez le type de gaz prévu pour votre cuisinière sur le badge technique de l'appareil.
Modification
Cet apparéil est de catégorie :
G 20 20millibar
CAT II 2H3+
CAT II 2E3 +
CAT II 2E3B/P

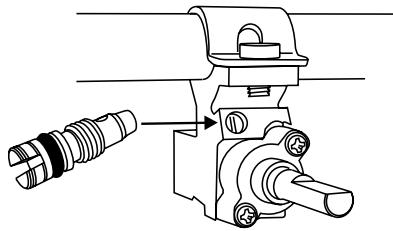

Un kit de modification permettant l'utilisation d'autres gaz est fourni avec la cuisineire.
Si la cuisine doit être modifiée pour fonctionner avec un autre gaz, nous recommendons d'effectuer cette modification avant l'installation. Pour plus de détails, reportez-vous à la section Modification des générées instructions.
Mesures/Règlements de sécurité
Cet apparéil doit être installé par une personne compétente. L'installation doit être conforme aux réglementations applicables, ainsi qu'aux prescriptions de la Compagnie d'électricité locale. Lisez les instructions avant d'installer ou d'utiliser cet apparéil.
Dans votre intérêt et par souci de sécurité, légalement, tous les apparêils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n'engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.
Avant l'installation, vérifie que la cusinière convient au type de gaz et à la tension d'alimentation électrique. Reportez-vous au badge technique. Cet apparéil peut être modifié afin d'être utilisé avec d'autres types de gaz.
Installez la cuisine dans un endroit bien ventilé.
Ventilation
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément à la réglementation en vigueur concernant l'installation. Prétez particulièrement attention à la réglementation en vigueur concernant la ventilation.
Respectez la reglementation locale sur la ventilation, mais au minimum:
Toutes les pieces nécessitent une fenêtre ouvrable ou un dispositif équivalent, et certaines pieces nécessitent une mise à l'air libre permanente en plus de la fenêtre ouvrable. La cusinière ne doit pas être installée dans une chambresalon de volume inférieur à 20m^3 . En cas d'installation dans une piece de volume inférieur à 5m^3 , une mise à l'air libre de surface utile de 100cm^2 est nécessaire; en cas d'installation dans une piece de volume entre 5m^3 et 10m^3 , une mise à l'air libre de surface utile de 50cm^2 est nécessaire; si le volume est supérieur à 11m^3 , aucune mise à l'air permanente n'est nécessaire. Cependant, si la piece a une porte ouvrant directement sur l'extérieur, aucune mise à l'air libre permanente n'est nécessaire, même pour une piece entre 5m^3 et 10m^3 . Si la piece contient d'autres apparéils à combustible, une ventilation supplémentaire peut être nécessaire.
Emplacement de la cusinière
La cusinière peut être installée dans une cuisine/un salon-cuisine, mais PAS dans une piece contenant une baignoire ou une douche.
NOTA: Un apparéil utilisé avec du gaz de petrole liquéfié (GPL) ne doit pas être installé dans une piece ou un espace interieur souterrain, par exemple dans un sous-sol.
L'installation de la cusinière nécessitera l'emploi du matériel indiqué ci-dessous.
Dispositif stabilisateur
Un dispositif stabilisateur (équerre ou chaîne) doit être monté sur la cusinière si celle-ci est alimentée en gaz par le biais d'un tuyau flexible. Ce type de dispositif n'est pas fourni par le fabricant de la cusinière.
Appareil d'essai de pression
Tuyau flexible de gaz
Doit etre conforme aux normes appropriées.
Multimetre
(pour les contrôles électriques)
Positionnement de la cusinière

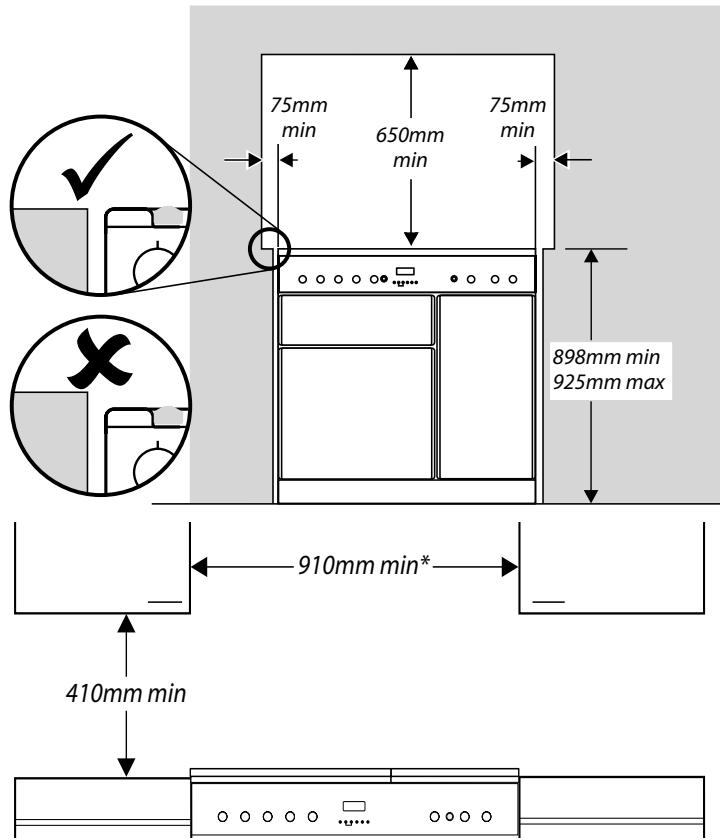

Les schémas indiquent les cotes minimales recommandées entre la cusinière et les surfaces adjacentes.
François
Le pourtour de la table de cuisson doit être au niveau, ou au-dessus de tout plan de travail adjacent. Au-dessus du niveau de la table de cuisson, laissez un espace de 75 mm entre chaque côté de la cuisinière et toute surface verticale adjacente.
Pour les surfaces non-combustibles (telles que le métal non peint ou les carrelages) cette cote peut être de 25 mm.
Laissez un espace de 650 mm au minimum entre la partie supérieure de la table de cuisson et une surface horizontally combustible.
Toute hotte de cusinière doit être installée conformément aux instructions du fabricant de hotte.
Dans un but de sécurité, ne placez pas de rideaux directement derrière la cusinière.
Nous recommendons de laisser un espace de 910mm entre les unités pour permettre le déplacement de la cusinière. Si la cusinière doit être encastrée, placez-la à niveau avec l'élément d'un côté, puis montez l'élément de l'autre côté.
Si la cuisine est pres d'un coin de la cuisine, un dégagement de 130mm est nécessaire pour permettre l'ouverture des portes du four.
Déballage de la cuisinière
N'enlevez,aucun emballage de la cuisiniere tant que cette-ci n'est pas directement en face de l'emplacement ou elle sera installee (sauf si, dans son emballage externe, la cuisiniere ne peut pas passer par une porte).
Coupez les courroies d'emballage et otez le carton recouvrant la cusinière, mais laissez la cusinière sur le plateau d'emballage. Reportez-vous à la feuille volante relative au déballage.
Mise à niveau
Nous vous recommendons d'utiliser un niveau à alcohol place sur une des grilles de four pour vérifier le niveau.
Placez la cusinière à l'emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l'insérez entre les éléments de cuisine, pour ne pas l'endommager ou endommager les éléments.

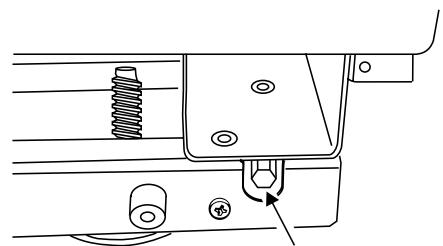

Les supports avant et les galets arrêté réglables permettent la mise à niveau de la cusinière. Pour régler la hauteur de l'arrière de la cusinière, utilisez l'outil de mise à niveau fourni pour tourner les écrous de réglage aux coins avant inférieurs de l'appareil.
Pour régler les supports avant, tournez les socles pour lever ou abaiser.
Montage des poignées (uniquement sur certains modèles)
Déposez les vis Allen 4 mm des portes à l'aide de la clé hexagonale. Montez les poignées de portes à l'aide des vis.
Les poignées doivent être au-dessus des fixations.
Déposez les vis Allen 4 mm descoins supérieurs du panneau avant et montez la barre ornamentale avant.
Montage du dosseret (en option - uniquement sur certains modèles)
Déposez les deux vis de fixation (vis à pans creux hexagonales 3 mm) et les écrous qui traversent la partie supérieure de la grille arrière. Maintenez le dosseret en place. De l'arrière, replacez les 2 vis et les écrous.
Dispositif stabilisateur
Un dispositif stabilisateur doit être monté sur la cusinière si cette-ci est alimentée en gaz par le biais d'un tuyau flexible. Ce type de dispositif n'est pas fourni par le fabricant de la cusinière. Tout dispositif stabilisateur doit être attaché à la structure de la piece et doit pouvoir être défait pour permettre le déplacement de la cusinière à des fins de nettoyage ou d'entretien.
Raccordement de gaz
Un robinet d'isolement de gaz doit être monté entre l'alimentation en gaz et le tuyau flexible de raccordement. Le tuyau flexible (non fourni avec la cusinière) doit être conforme aux normes appropriées. En cas de doute, contactez votre fournisseur.

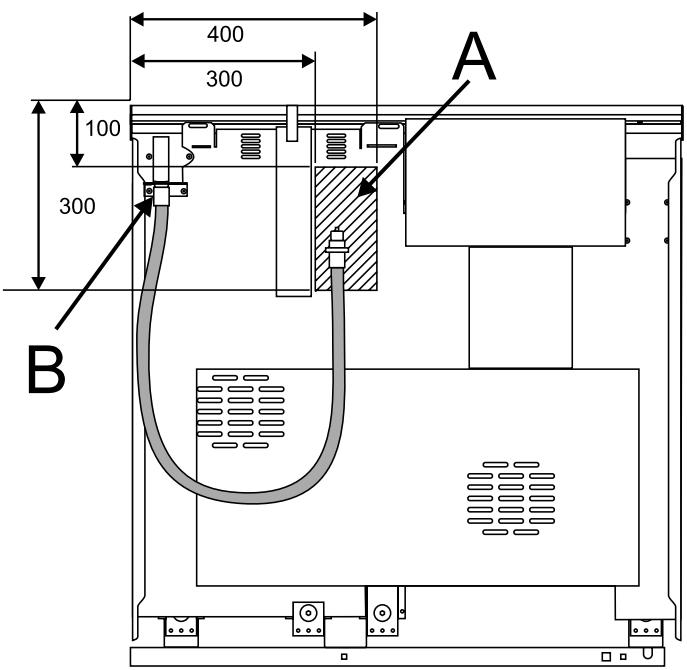

Les boîtiers arrêté de la cusinière limitent la position du point d'alimentation. L'alimentation en gaz domestique doit être terminée par un raccord orienté vers le bas.
Le raccord de l'appareil estitué juste au-dessous du niveau de la table de cuisson, à l'arrête de la cuisine.
Le raccord d'admission de la cusinière est de type ISO 7-1 interne. Si vous doivent utiliser un raccord ISO 228-1, trouvez le raccord ISO 7-1/ISO 228-1 dans le kit de conversion. Enduisez l'extrémité du raccord ISO 7-1 de mastic d'étanchéité pour filets.

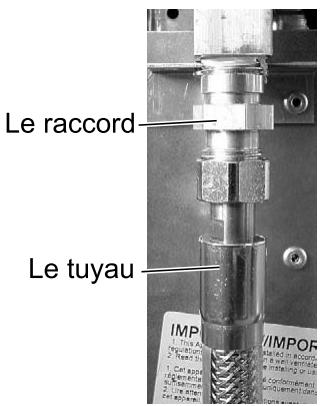

Vissez le raccord sur l'admission de la cusinière, en serrant uniquement à la main. Placez deux outils appropriés - un sur l'admission pour prévenir tout mouvement et un autre sur le raccord - et serrez le raccord sur l'admission de la cusinière.
| Couple: | minimum 15 Nm. | maximum 30 Nm. |
Raccordez le tuyau flexible au raccord.
Montez le tuyau de façon à ce que les raccords d'admission et de sortie soient verticaux et que le tuyau pende en forme de «U».
Il est difficile de donner des cotes précises, étant donné que la hauteur de la cusinière est réglable et que chaque raccordement est différent. Idéalement, le raccord d'alimentation domestique doit être dans la partie ombrée indiquée sur le schéma représentant l'arrière de l'appareil.
Lorsque le raccordement est terminé, effectuez un essai de pression pour contrôle l'étanchéité de la cusinière. Lors du contrôle de l'étanchéité, n'utilise pas de liquide détergent pour vaisse, qui risque d'endommager le matériel. Utilisez un produit concu spécifique pour la détction des fuites.
Essai de pression
La pression de gaz peut être mesurée au niveau de l'injecteur d'un des brûleurs de la table de cuisson gauche. Retirez la grille, la tête et le chapeau du brûleur pour avoir accès à l'injecteur. L'injecteur est à présent accessible.
Les pressions d'essay sont indiquées sur la Fiche technique, au verso de la présente brochure.
Remettez en place le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur.
Raccordement électrique
Cette cusinière doit être installée par un électricien qualifié, conformément à la réglementation appropriée et aux prescriptions de la Compagnie d'électricité locale.
MISE EN GARDE : CET APPAREIL DOIT ETRE MIS A LA TERRE
Remarque

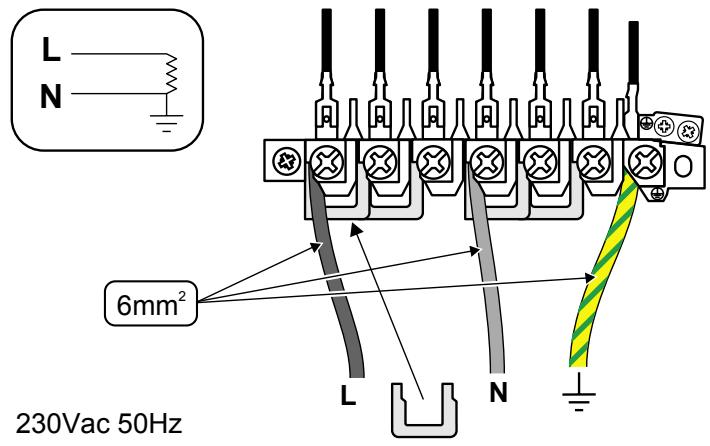

La cusinière doit être raccordée à l'alimentation électrique correcte, indiquée sur l'étiquette de tension sur l'appareil, par le biais d'une unité de commande de cusinière appropriée à interrupteur bipolaire (avec une séparation de contact de 3 mm au minimum entre les pôles). Cette cusinière ne doit pas être raccordée à une prise d'alimentation domestique ordinaire.
La charge électrique totale de cet apparéil est de 7,4 kW environ. Le cable utilisé doit avoir un calibre adapté à la charge et être conforme à toutes les prescriptions locales.
Pour acceder au bornier d'alimentation secteur, retirez le boitier électrique sur le panneau arrêté.
Raccordez les câbles d'alimentation secteur aux bornes correctes pour votre type d'alimentation électrique.
François
Vérifiez que les connecteurs sont montés correctement et que les vis des bornes sont bien serrées. Fixez le cable d'alimentation secteur à l'aide du serre-cable.
Disjoncteurs différentiels
L'utilisation conjointe de votre cusinière et d'autres apparéils domestiques peut entraîner des disjonctionsfortuites;par conséquent, nous recommendons de protégéra la cusinière par un disjoncteur différentiel.
EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN QUALIFIE.
Table de cuisson
Contrôlez le fonctionnement de chaque brûleur. Un dispositif de sécurité coupe l'alimentation en gaz du brûleur en cas d'extinction de la flamme. Pour chaque brûleur, mettez le bouton de commande sur le symbole grande flamme. Appuyez sur le bouton de commande. Ceci ouvre l'alimentation en gaz du brûleur. Continuez d'appuyer sur le bouton de commande, et appuyez sur le bouton d'allumage ou allumez avec une allumette. Continuez d'appuyer sur le bouton de commande pendant 10 secondes environ.
Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché.
Attendez une minute, puis essayez de nouveau en appuyant sur le bouton de commande pendant un peu plus longtemps.
Gril
Ouvrez la porte de l'enceinte du grill. Tournez le bouton de commande du grill et vérifie que le grill commence àchauffer.
Contrôle des fours
L'horloge doit être réglée sur l'heure actuelle pour que les jours puissant fonctionner.
Pour le réglage de l'horloge, voir la section «Horloge».
En même temps, appuyez sur - ou + jusqu'à l'affichage de l'heure correcte.
N'oubliez pas que c'est une horloge 24 heures.
Si vous faites une erreur, ou si vous vous trompez de bouton, mettez l'appareil hors tension pendant une ou deux minutes, puis recommencez la procédure.
Mettez le four en marche et vérifie que le ventilateur du four se met en marche et que le four commence àCHAuffer. Eteignez le four.
Montage de la plinthe
Dévissez les 3 vis le long du bord inférieur avant de la cuisine. Insérez l'encôche centrale en forme de trou de serrer sur la vis centrale. Tournez et insérez les encoches d'extrémités en trou de serrer sur leurs vis respectives. Serrez les vis de fixation.
Eclairage du four
Appuyez sur l'interrupteur d'éclairage du four et vérifie que l'éclairage fonctionne.
N.B. L'ampoule de l'éclairage du four n'est pas incluse dans la garantie.
Conseils à la clientèle
Veuillez indiquer au client comment faire fonctionner la cuisine et lui remettre les prementes instructions.
Merci.
Modification en vue de l'utilisation d'un autre gaz
Entretien - mise en garde
Cette modification doit être effectuee par une personne competente. Avres modification, l'installation doit etre conforme aux reglementations applicables, ainsqu'aux prescriptions de la compagnie d'électricité locale. Lisez les instructions avant d'effectuer une modification sur cet appareil.
Une modification incorrecte n'engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.
Les générées instructions doivent être utilisées en conjunction avec les autres instructions relatives à cet apparéil, en particulier en ce qui concerne les informations sur les normes, le positionnement de la cuisine, le choix des tuyaux de raccordement appropriés, etc.
Lors de l'entretien ou du remplacement de composants d'alimentation en gaz, débranchez le gaz avant le début de l'intervention et, au terme de cette-ci, effectuez les contrôle des sécurité nécessaires pour les apparèils à gaz.
N'utilise pas de commandes de gaz remises à neuf ou non autorisées.
Modification
Avant toute intervention d'entretien, débranchez les alimentations de gaz et d'électricité. Lorsque le travail est terminé, effectuez les contrôle des sécurité nécessaires.
Cet apparéil est de catégorie :-
G 20 20millibar
CAT II 2H3+
CAT II 2E3 +
CAT II 2E3B/P
Vérifiez sur la Fiche technique au verso de la présente brochure si la cuisine peut être modifiée pour pouvoir utiliser le gaz de votrechoix.
Injecteurs
Retirez les chapeaux et les têtes des brûleurs. Retirez les giclleurs usagés. Montez les giclours de rechange (les giclours corrects sont indiqués sur la Fiche technique au verso de la présente brochure). Remontez en procédant dans l'ordre inverse.
Réglage du robinet de commande
Vérifiez au tableau au verso de la brochure si les vis de dérivation doivent être replacées ou régliées.
Tirez pour enlever tous les boutons de commande.
Ouvrez la porte du four et du grill et retirez les vis de fixation au-dessous du panneau de commande. Sur certains modèles, une plaque sous le panneau de commande est maintainue en place par les vis de fixation inférieures.
Modèles à barre ornamentale
Retirez les deux vis de fixation des supports d'extrémité de la barre ornamentale, retirez les 2 vis cruciformes qui étaient dissimulées par les supports d'extrémité de la barre.
Décrochez le panneau de commande des fixations supérieures.
Modèles sans barre ornamentale
Faites glisser le panneau de commande vers la droite, puis tirez vers l'avant.
Veillez à ne pas endommager les câbles ou trop les tirer.
Modification en vue de l'utilisation d'autres gaz
Retirez la vis de dérivation et montez le remplacement correct.
Pour la taille correcte, reportez-vous au tableau au verso de la presente brochure.
Remontez le panneau de commande.
Etiquette autocollante
Apposez l'etiquette appropriée sur le badge technique pour indiquer le gaz à utiliser avec la cuisineire.
Essai de pression
Raccordez la cuisine à l'alimentation en gaz. Contrôlez l'étanchéité de l'appareil.
Les pressions d'essay sont indiquées sur la Fiche technique, au verso de la présente brochure.
La pression de gaz peut etre mesurée au niveau d'un des gicleurs de bruleur de la table de cuisson gauche. Retirez la tete d'un bruleur. Montez le manometre sur le gicleur.
Allumez le brûleur de la table de cuisson et allumez l'un des autres brûleurs.
Remettez en place le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur.
Contrôlez l'étanchéité de l'appareil.
Contrôlez le fonctionnement de tous les brûleurs.

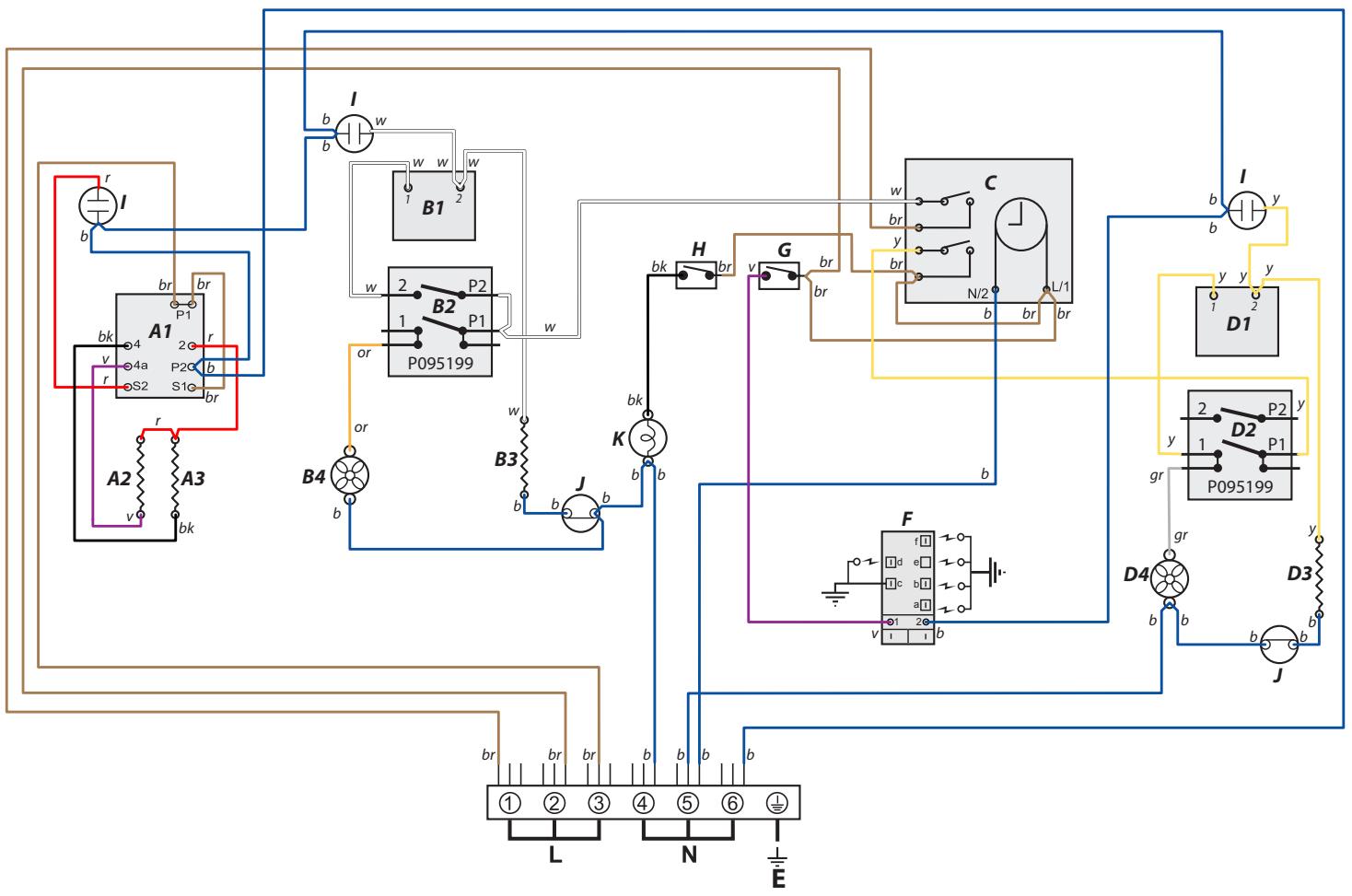

Schaltplan
Le raccord indiqué sur le schéma de câblage est pour une alimentation monophasée. Les capacités nominales sont pour 230V 50Hz.
Schakelschema
Légende du schéma de câblage
| Code | Description |
| A1 | Régulateur de puissance du gril |
| A2 | Elément du gril droit |
| A3 | Elément du gril gauche |
| B1 | Thermostat du four gauche |
| B2 | Interrupteur de four gauche |
| B3 | Elément de four gauche |
| B4 | Ventilateur du four gauche |
| C | Horloge |
| D1 | Thermostat du four droit |
| D2 | Interrupteur de four droit |
| D3 | Elément de four droit |
| D4 | Ventilateur du four droit |
| F | Générateur d'étincelles |
| G | Contacteur d'allumage |
| H | Interrupteur d'éclairage du four |
| I | Néon |
| J | Protecteurs thermiques |
| K | Eclairage de four |
| Fours | Four principal | Four haut |
| Convection forçée | Convection forçée | |
| 2,5kW | 2,5kW | |
| Classement selon son Efficacité énergétique sur une échelle allant de A (économe) à G (peu économe) | A | B |
| Consommation d'énergie Calculée en charge normalisée | 0,85kWh | 0,95kWh |
| Volume utile (litres) | 67 | 53 |
| Type | Grand volume | Volume moyen |
