MODE D'EMPLOI LL 420 BLANC ARISTON

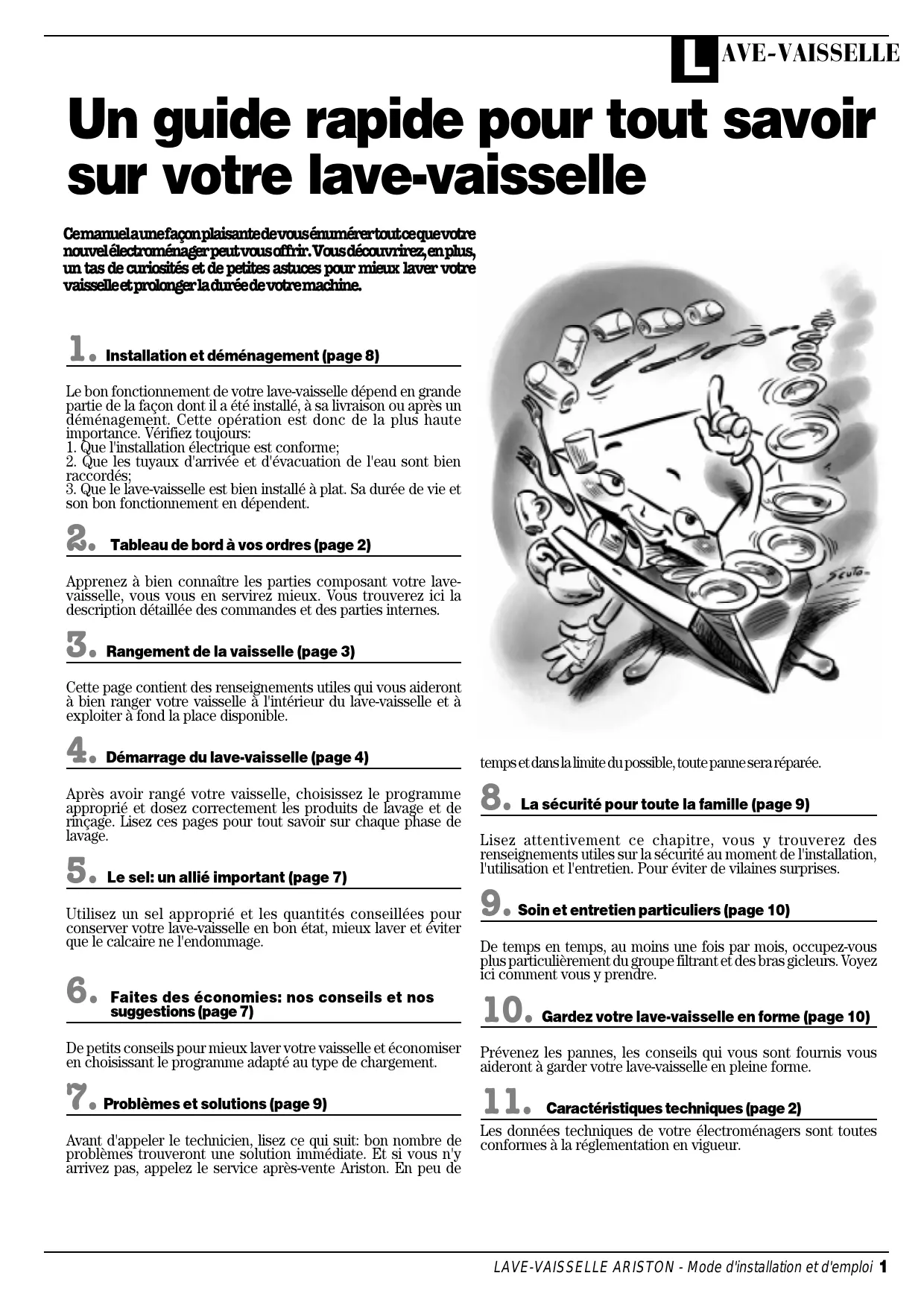

L AVE-VAISSELLE Un guide rapide pour tout savoir sur votre lave-vaisselle Cemanuelaunefaçonplaisantedevousénumérertoutcequevotre nouvelélectroménagerpeutvousoffrir.Vousdécouvrirez,enplus, un tas de curiosités et de petites astuces pour mieux laver votre vaisselleetprolongerladuréedevotremachine.

1. Installation et déménagement (page 8) Le bon fonctionnement de votre lave-vaisselle dépend en grande partie de la façon dont il a été installé, à sa livraison ou après un déménagement. Cette opération est donc de la plus haute importance. Vérifiez toujours: 1. Que l'installation électrique est conforme; 2. Que les tuyaux d'arrivée et d'évacuation de l'eau sont bien raccordés; 3. Que le lave-vaisselle est bien installé à plat. Sa durée de vie et son bon fonctionnement en dépendent.

Tableau de bord à vos ordres (page 2)

Apprenez à bien connaître les parties composant votre lavevaisselle, vous vous en servirez mieux. Vous trouverez ici la description détaillée des commandes et des parties internes.

3. Rangement de la vaisselle (page 3) Cette page contient des renseignements utiles qui vous aideront à bien ranger votre vaisselle à l'intérieur du lave-vaisselle et à exploiter à fond la place disponible.

4. Démarrage du lave-vaisselle (page 4) Après avoir rangé votre vaisselle, choisissez le programme approprié et dosez correctement les produits de lavage et de rinçage. Lisez ces pages pour tout savoir sur chaque phase de lavage.

5. Le sel: un allié important (page 7) Utilisez un sel approprié et les quantités conseillées pour conserver votre lave-vaisselle en bon état, mieux laver et éviter que le calcaire ne l'endommage.

Faites des économies: nos conseils et nos suggestions (page 7)

De petits conseils pour mieux laver votre vaisselle et économiser en choisissant le programme adapté au type de chargement.

7. Problèmes et solutions (page 9) Avant d'appeler le technicien, lisez ce qui suit: bon nombre de problèmes trouveront une solution immédiate. Et si vous n'y arrivez pas, appelez le service après-vente Ariston. En peu de

temps et dans la limite du possible, toute panne sera réparée.

8. La sécurité pour toute la famille (page 9) Lisez attentivement ce chapitre, vous y trouverez des renseignements utiles sur la sécurité au moment de l'installation, l'utilisation et l'entretien. Pour éviter de vilaines surprises.

9. Soin et entretien particuliers (page 10) De temps en temps, au moins une fois par mois, occupez-vous plus particulièrement du groupe filtrant et des bras gicleurs. Voyez ici comment vous y prendre.

10. Gardez votre lave-vaisselle en forme (page 10) Prévenez les pannes, les conseils qui vous sont fournis vous aideront à garder votre lave-vaisselle en pleine forme.

Caractéristiques techniques (page 2) Les données techniques de votre électroménagers sont toutes conformes à la réglementation en vigueur.

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi 1

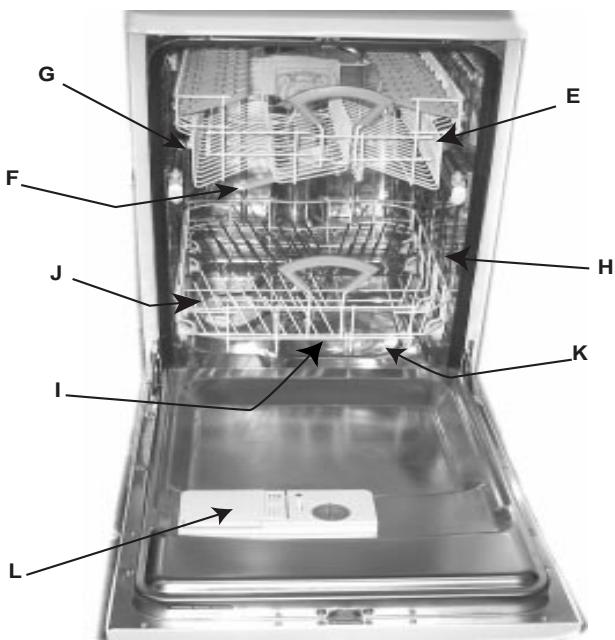

L AVE-VAISSELLE Ouvrons ensemble votre lave-vaisselle Qu'est-ce qu'il contient?

G E Apprenez à bien connaître les parties qui composent votre lavevaisselle pour mieux vous en servir

J. Bouchon réservoir à sel

F. Gicleur supérieur

G. Réglage hauteur panier

L. Distributeur produits de lavage et de rinçage

F H J K I I. Gicleur inférieur

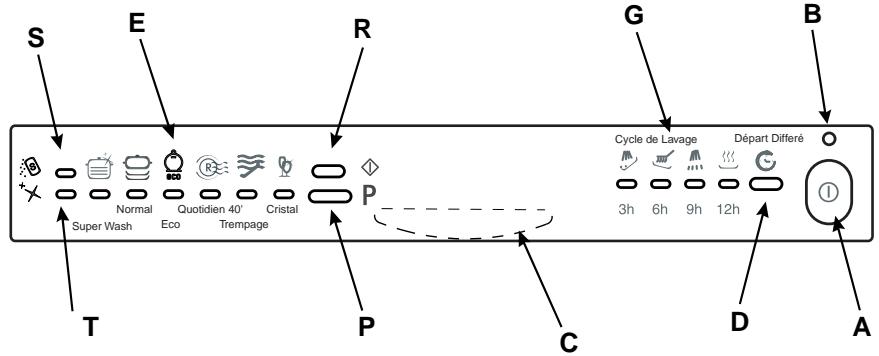

L Tableau de bord à vos ordres A. Touche ON-OFF Appuyez sur cette touche pour allumer votre machine. B. Lampe-témoin ON-OFF Elle vous signale que votre lave-vaisselle est branché. C. Poignée ouverture porte Elle sert à ouvrir la porte du lave-vaisselle. D. Touche sélection démarrage différé Elle sert à différer de 12, 9, 6 ou 3 heures le démarrage du programme que vous avez choisi. E.Voyants programmes Pour indiquer le programme que vous avez sélectionné ou le programme en cours.

G. Voyants déroulement cycle et départ différé Ils vous renseignent sur les phases du programme en cours (prélavage, lavage, rinçages, séchage) et, si vous avez programmé un départ différé, ils signalent les heures manquant au démarrage du cycle.

E S P. Touche sélection programmes Au fur et à mesure que vous appuyez sur cette touche, les voyants programmes E s'allumeront l'un après l'autre. R. Touche de Start/Reset Start sert à faire démarrer le programme et Reset à annuler toutes les sélections effectuées. S. Voyant manque de sel Il vous signale qu'il faut ajouter du sel.

B G R Cycle de Lavage

T P C Caractéristiques techniques Caractéristiques thecniques Largeur

Capacité Pression eau alimentation

T. Voyant produit de rinçage Il vous signale qu'il faut ajouter du produit de rinçage.

9 couverts standard 4,3 psi-145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar)

Tension d'alimentation

Voir plaquette caractéristiques

Puissance totale absorbée

Voir plaquette caractéristiques

Voir plaquette caractéristiques

2 LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

D A Ce lave-vaisselle est conforme aux Directives Communautaires suivantes : • 73/23/CEE (Basse Tension) et modifications suivantes; • 89/336/EEC (Compatibilité électromagnétique) et modifications suivantes. • 97/17/CE (Etiquetage)

L AVE-VAISSELLE Comment s'y prendre pour charger la vaisselle?

Avant de laver, prenez de bonnes habitudes, vous obtiendrez de meilleurs résultats et augmenterez la longévité de votre lavevaisselle. Eliminez les déchets les plus gros, mettez tremper vos casseroles et vos poêles particulièrement sales. Une fois que vous avez chargé votre vaisselle, contrôlez que les bras du gicleur tournent bien. Tout d'abord.

Avant de ranger la vaisselle dans les paniers, éliminez les déchets de nourriture, ainsi les filtres ne se boucheront pas et le lavage n'en sera que plus efficace. Si les casseroles et les poêles sont très sales, mettez-les tremper en attendant de les laver au lave-vaisselle. Pour charger votre vaisselle plus facilement, sortez les paniers. Que ranger dans le panier inférieur?

Nous vous conseillons de placer dans le panier inférieur la vaisselle plus difficile à laver: casseroles, couvercles, assiettes plates et creuses (les photos illustrent un exemple de chargement). • Plats et grands couvercles: rangez-les sur les côtés du panier. • Casseroles, saladiers: placez-les toujours sens dessus dessous. • Vaisselle très creuse: mettez ces pièces en position oblique, l'eau pourra ainsi s'écouler et mieux les laver. Rangez le couverts manches tournés vers le bas; si le panier est du type avec rangements latéraux, glissez les petites cuillères une par une dans les fentes (voir la figure A). Les pointes des couteaux et des utensiles de cuisine tranchants doivent être tournées vers le bas. Rangez les couverts de manière à ce qu'ils ne se touchent pas entre eux.

Après avoir chargé le lave-vaisselle, n'oubliez pas de contrôler si les bras du gicleur tournent bien, sans buter contre la vaisselle. Que ranger dans le panier supérieur?

Chargez votre vaisselle fragile et légère dans le panier supérieur: verres, tasses à thé et à café, soucoupes - mais aussi assiettes - saladiers bas, poêles et casseroles basses peu sales. Placez la vaisselle légère de manière à ce qu'elle ne risque pas d'être déplacée par les jets d'eau. Le réglage du panier supérieur?

Le réglage en hauteur du panier supérieur vous permet de charger votre vaisselle plus facilement.

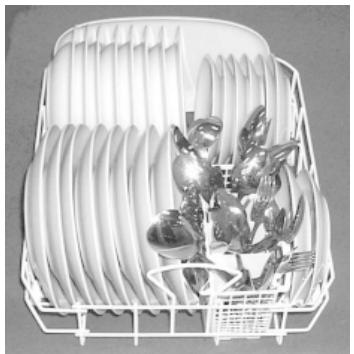

Quelques examples de chargement panier supérieur

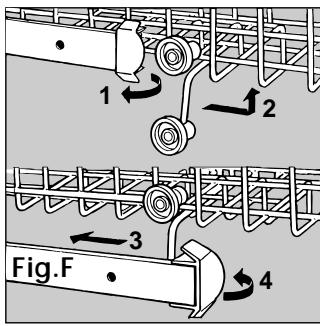

Ouvrez les ailettes d'arrêt des rails et sortez le panier. Placez-le maintenant dans la position désirée, plus haute ou plus basse, faites-le ensuite glisser le long des glissières jusqu'à ce que les roulettes avant entrent elles aussi. Refermez les ailettes pour bloquer le tout. Suivez le déroulement des opérations illustré figure "F".

Mieux vaut placer les couverts particulièrement longs à l'horizontale à l'avant du panier supérieur.

Fig. A LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi 3

L AVE-VAISSELLE Allons-y!

Démarrage du lave-vaisselle

Vous avez chargé votre lave-vaisselle, il faut à présent choisir un programme de lavage. Une minute suffit pour apprendre Tout d'abord.

Ouvrez à fond le robinet de l'eau et appuyez sur la touche ON-OFF "A": vous entendrez retentir un bref signal acoustique et le voyant "B" s'allumera. L'appareil est à présent branché et attend d'être programmé. Choisissez un programme.

Appuyez sur la touche "P" pour sélectionner le programme voulu. Chaque fois que vous appuyez sur cette touche, un signal acoustique retentit et les voyants "E" s'allument les uns après les autres : choisissez le programme le plus approprié au type de vaisselle (jetez un coup d'œil page 6 au tableau des programmes). Une fois la porte fermée, appuyez sur la touche de Start "R", un signal acoustique retentit et au bout de quelques secondes le programme démarre. Le lave-vaisselle vous renseigne.

Le lave-vaisselle est équipé d'un indicateur "G" composé par 4 symboles représentant les phases d'un programme de lavage. Une fois le programme démarré, l'affichage montre successivement les 4 phases en cours de déroulement: prélavage, lavage, rinçages,

"G"s'éteindra et toutes les sélections seront annulées. Vous pouvez alors resélectionner le bon programme. Vous avez oublié d'introduire de la vaisselle ?

Cela peut arriver à tout le monde. Appuyez sur la touche ON-OFF pour interrompre le cycle de lavage, introduisez la vaisselle que vous aviez oubliée et appuyez de nouveau sur la touche ON-OFF. Le cycle redémarrera de l'endroit où vous l'avez interrompu. Fini ?

La fin du cycle est signalée par 2 brefs signaux acoustiques et par le clignotement du voyant correspondant au séchage. • Appuyez sur la touche A pour éteindre la machine, vous couperez ainsi l'arrivée de courant. • Fermez le robinet de l'eau. • Attendez quelques minutes avant de sortir votre vaisselle : elle brûle ! Si vous attendez un peu, elle séchera mieux à la vapeur. • Videz d'abord le panier inférieur. Contrôlez que le programme est bien achevé avant de sortir votre vaisselle!

Il y a une coupure de séchage. Votre lave-vaisselle vous dit à courant ? Vous avez ouvert la porte de la tout moment où il en est. machine ? Le programme s'interrompt et Modification du repart dès que le courant programme en cours. Si vous vous êtes trompé de revient ou que vous refermez la programme, aucun problème ! porte. Tout a été prévu ! Vous pouvez modifier le programme en cours s'il vient juste de commencer. Appuyez Décidez vous-même 5 secondes de suite sur la quand démarrer. touche de RESET "R" : un signal Vous avez chargé votre laveacoustique prolongé retentira vaisselle, avant de sélectionner suivi de 3 bip rapides. Le témoin le programme approprié, vous

4 LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

pouvez décider quand le faire démarrer. Appuyez sur la touche "D" pour différer le départ du cycle de lavage de 12, 9, 6 ou 3 heures. Vous entendrez, à chaque pression, un bref signal acoustique et le voyant "G" correspondant au retard sélectionné s'allumera. Choisissez à présent le programme désiré. Appuyez sur la touche de démarrage "R", après le signal acoustique, le compte à rebours commence. Une fois que le temps d'attente s'est écoulé, le voyant cesse de clignoter et le programme démarre. Si vous avez par exemple programmé un départ différé de 12 heures, après avoir choisi le programme, vous verrez d'abord clignoter le voyant 12 heures, puis au fur et à mesure les autres voyants jusqu'à ce que le délai d'attente programmé touche à sa fin. Il vous suffira ainsi d'un coup d'œil pour savoir où en est votre compte à rebours.

Double fonction des voyants "G" 1) il clignote sous le symbole du départ différé : pour vous

rappeler que vous avez programmé un départ différé 2) il reste allumé sans clignoter sous le symbole de la phase de lavage : pour signaler que le programme est en train d'effectuer la phase indiquée par ce symbole. Vous voulez voir ce que vous avez sélectionné ?

A n'importe quel moment du déroulement du programme, si vous appuyez sur la touche "P", il y aura allumage quelques secondes à peine, d'abord du voyant du programme en cours.

Vous avez changé d'avis?

Si vous changez d'avis, vous pouvez sélectionner un départ différé écourté : appuyez sur la touche "D" pour le sélectionner. Pas besoin d'effectuer un Reset du programme. Si vous souhaitez par contre annuler le départ différé programmé et lancer immédiatement le programme, appuyez plusieurs fois de suite sur la touche "D" jusqu'à ce que le cycle démarre et le voyant "G" correspondant à la phase de démarrage du programme s'allume.

Lorsque vous ouvrez la porte du lave-vaisselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention au nuage de vapeur chaude qui s'échappe, vous risquez de vous brûler!

Produit de lavage et de rinçage

N'utilisez que du produit de lavage spécial lave-vaisselle. Versez le produit de lavage dans le distributeur situé à l'intérieur de la porte. Avant de démarrer le cycle de lavage, bien sûr!

Le produit de lavage

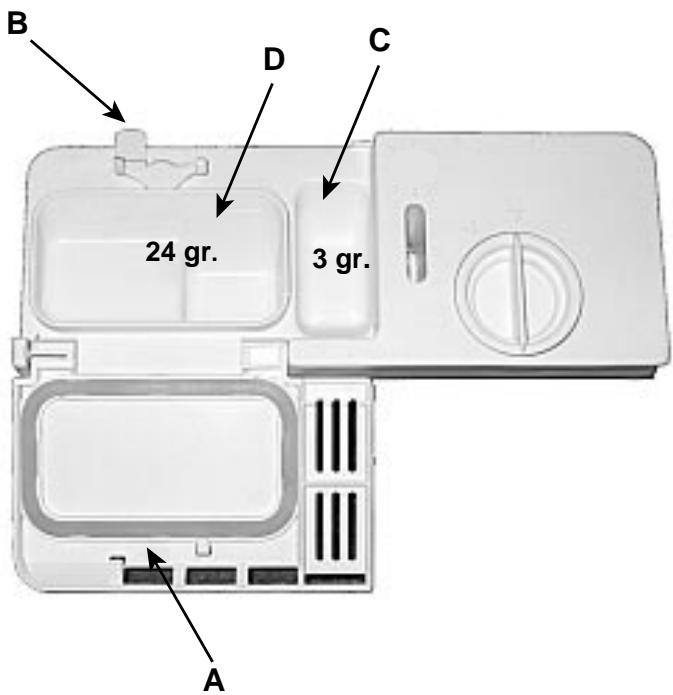

Chargement du produit de lavage Pour ouvrir le couvercle A, appuyez sur la touche B. Remplissez de produit de lavage les deux bacs C et D jusqu'au bord. Fermez le couvercle en appuyant jusqu'au déclic. Dans le commerce, il existe des produits de lavage en pastilles, dans ce cas mettez une pastille dans le bac "D" et fermez le couvercle. Le couvercle ne ferme pas! Contrôlez qu'il n'y a pas de résidus de produit de lavage sur les bords du bac. C'est certainement pour cela que le couvercle n'arrive pas à fermer. Nettoyez bien et vous verrez qu'il fermera.

L AVE-VAISSELLE Conseils utiles • Ne remplissez la cuve du produit de lavage qu'au moment de démarrer le lavevaisselle. Si vous le mettez trop à l'avance, le produit risque d'absorber de l'humidité, former des grumeaux et perdre de sa puissance de lavage. • Dosez juste la quantité de produit de lavage nécessaire: exagérer ne rendra pas votre vaisselle plus propre mais polluera davantage.

A Le produit de rinçage.

Le produit de rinçage fait briller votre vaisselle davantage car il améliore son séchage. Le réservoir à produit de rinçage est situé à l’intérieur de la porte, il faudra le remplir quand vous voyez qu’il est vide à travers l’indicateur optique «D».(Si votre lave-vaisselle est équipé d’un voyant «produit de rinçage»,remplissez le réservoir dès qu’il s’allume ou commence à clignoter). Chargement du produit de rinçage. Pour ouvrir le réservoir, tournez le bouchon “C” dans le sens inverse des aiguilles d'une montre. Attention à ne pas faire déborder le produit quand vous le versez. Vous pouvez régler la quantité de produit de rinçage utilisé par le lave-vaisselle: à l'aide d'un tournevis agissez sur le dispositif de réglage F qui se trouve sous le couvercle “C”.

F C Vous avez six positions au choix. Normalement il est réglé sur 4.

Le réglage de la quantité de produit de rinçage utilisé améliore le séchage. Si vous remarquez des gouttes d'eau ou des traces sur la vaisselle, tournez le dispositif de réglage vers les numéros plus élevés. Si par contre votre vaisselle présente des traces blanches, tournez le dispositif de réglage vers les numéros plus bas.

Attention Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel et une fonction rinçage (3 en 1) Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à cet effet, pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve. Ne remplissez votre réservoir à produit de rinçage que si le séchage de la vaisselle n'est pas satisfaisant. Suivez toujours les recommandations du fabricant reportées sur l'emballage. Si vous n'utilisez que des produits de ce genre, il est normal que les indicateurs lumineux sel et produit de rinçage se mettent à clignoter, au bout d'un certain nombre de lavages.

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi 5

L AVE-VAISSELLE Choisissez le bon programme

A chaque besoin son programme Le lavage en lave-vaisselle garantit un environnement hygiénisant et davantage de propreté. Sel, produit de rinçage, une juste dose de produit de lavage et le programme qu'il faut: voilà la formule idéale pour obtenir de meilleurs résultats et bien entretenir votre lave-vaisselle.

,QGLFDWLRQVVXUOHFKRL[

GHVSURJUDPPHV Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

'HVFULSWLRQGXF\FOH Prélavage à l'eau chaude 40°C Lavage à 65°C 2 rinçages à l'eau froide Rinçage chaud à 65°C Séchage.

Cycle pour vaisselle et Lavage à 60°C casseroles normalement sales. Rinçage froid Programme standard Rinçage chaud à 70°C quotidien. Séchage. Programme de lavage écologique, à faible consommation d'électricité, pour vaisselle et casseroles normalement sales.

2 Prélavages à l'eau froide Lavage à 50°C Rinçage chaud à 65°C Séchage

Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l'usage.

Lavage bref à 47°C Rinçage chaud à 65°C Séchage

Lavage préalable dans l'attente de compléter le chargement au repas suivant

Lavage bref froid pour éviter que les déchets ne sèchent sur la vaisselle

Cycle spécial conseillé pour la vaisselle fragile ne supportant pas les hautes températures tout de suite après l'usage.

Lavage à 52°C Rinçage tiède à 45°C Rinçage chaud à 65°C Séchage

6 LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

3URGXLWGH ODYDJH SUpODYDJH ODYDJH Choisissez le bon programme pour votre vaisselle. Choisir le programme le plus approprié à la charge que vous avez effectuée vous garantit une vaisselle propre et une meilleure utilisation de l'eau et du courant.

L AVE-VAISSELLE Jamais sans sel

La dureté de l'eau varie d'un endroit à l'autre. Si votre eau est dure et qu'aucun adoucisseur n'est installé, des incrustations pourraient se former sur votre vaisselle. Or, votre lave-vaisselle dispose d'unadoucisseurquiutiliseduselspécialetéliminelecalcairedel'eau. Chargement du sel.

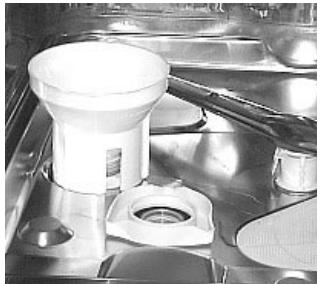

Utilisez du sel spécial lave-vaisselle. Le réservoir à sel est situé sous le panier inférieur, remplissez-le comme suit: 1. Sortez le panier inférieur, dévissez et enlevez le bouchon du réservoir 2. Vous chargez le sel pour la première fois? D'abord, remplissez le réservoir d'eau (vous n'aurez plus à le faire par la suite) 3. Placez l'entonnoir du lave-vaisselle dans le trou et introduisez environ deux kilos de sel. Il est normal que de l'eau déborde du réservoir. 4. Revissez soigneusement le bouchon.

Pour éviter la formation de rouille, chargez le sel avant de démarrer un cycle de lavage.

Quand faut-il ajouter du sel?

Il faut remplir le réservoir à sel quand le voyant "manque de sel" «S» clignote. Après avoir chargé le sel pour la première fois , il est tout à fait normal que le voyant sel reste allumé ou clignote pendant 5 cycles de suite.

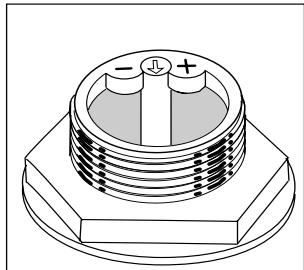

Sel: dosage intelligent.

Votre lave-vaisselle peut régler sa consommation de sel selon la dureté de votre eau. Vous pourrez ainsi optimiser et personnaliser votre consommation de sel (ni trop ni trop peu). Pour régler la consommation de sel, procédez comme suit: 1. Dévissez le bouchon du réservoir à sel 2. Vous verrez sur la collerette du réservoir une flèche (figure): si nécessaire, tournez-la dans le sens inverse des aiguilles d'une montre en allant du signe "-" au signe "+". Choisissez la position de la flèche après avoir consulté le schéma sur la dureté de l'eau.

Vous ne connaissez pas le degré de dureté de votre eau? Renseignez-vous auprès de la société qui est chargée de la distribution de l'eau dans votre ville.

Des astuces et des conseils à votre service.

Comment entretenir et réparer la vaisselle à laquelle vous tenez ■ Vous pouvez laver presque toute votre argenterie au lave-vaisselle. A deux exceptions près: l'argenterie ancienne et celle qui est décorée avec un agent oxydant. L'eau chaude peut desserrer les manches de l'argenterie ancienne et faire disparaître les motifs ornementaux de l'autre. Ne placez jamais l'argenterie au contact d'autres métaux: vous éviterez taches et noircissement. Le lave-vaisselle non seulement vous permet d'économiser du temps et du travail, mais il désinfecte la vaisselle, en la lavant à une température élevée.

Economiser: c'est possible Utilisez les électroménagers de façon intelligente, vous ferez des économies et chouchouterez l'environnement. ■ Les plats et plateaux en argent doivent être lavés immédiatement après l'usage, surtout s'ils contenaient du sel, des œufs, des olives, de la moutarde, du vinaigre, des jus de fruit et des légumes cuits. ■ Pour votre vaisselle particulièrement fragile, faites un lavage spécial prévu sur votre lavevaisselle.

Charge maximum Pour optimiser vos consommations, faites fonctionner votre lave-vaisselle à sa charge maximum. Si vous n'arrivez pas à le remplir tout de suite, utilisez le cycle trempage, vous éviterez la formation de mauvaises odeurs et d'incrustations. Le bon programme. Choisissez le programme approprié au type de chargement que vous avez effectué. Le choix du programme dépend du type de vaisselle que vous devez laver et de son degré de salissure. Pour effectuer le bon choix, consultez le tableau des programmes page 6.

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi 7

L AVE-VAISSELLE Installation et déménagement

Votre lave-vaisselle est arrivé

Asonachatouaprèsundéménagement,lebonfonctionnementdevotrelave-vaisselle dépendengrandepartiedesoninstallation. Choisissez l'endroit où installer votre lave-vaisselle, vous pouvez le placer côte à côte avec des meubles ou contre le mur. Le lave-vaisselle est équipé de tuyaux pour l'arrivée et l'évacuation de l'eau, ils peuvent être orientés vers la droite ou vers la gauche en vue d'une meilleure installation. Ce modèle de lave-vaisselle peut être encastré sous un plan de travail continu (consultez la notice d’instructions correspondante).

A Fig.2 Mise à niveau

Après avoir installé la machine, vissez ou dévissez ses pieds de réglage pour l'amener à la hauteur voulue et la mettre à niveau afin qu'elle soit parfaitement à plat. Veillez à ce qu'elle ne soit pas inclinée de plus de 2 degrés. Une bonne mise à niveau garantira le bon fonctionnement de votre lave-vaisselle. Raccordement à la prise d'eau froide. Raccordez le tuyau d'arrivée à une prise d'eau froide avec embouchure filetée ¾ gaz en interposant le petit filtre fourni avec le lavevasseille; vissez-le soigneusement au robinet (voir figure 2). Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faites couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, vous risquez d'endommager votre lavevaisselle à cause du risque d'engorgement au point d'arrivée de l'eau. Si la prise de courant à laquelle vous raccordez la machine ne correspond pas à la fiche, remplacez-la par une prise appropriée; n'utilisez ni adaptateurs ni déviateurs, ils pourraient provoquer des surchauffes ou des brûlures.

Raccordement à la prise d'eau chaude.

Le lave-vaisselle peut être alimenté avec de l'eau chaude de réseau (si vous disposez d'une installation centralisée avec radiateurs) ne dépassant pas 60°C. Dans ce cas, la durée du lavage sera plus courte de 15 minutes et l'efficacité du lavage légèrement réduite. Pour le raccordement à la prise d'eau chaude, procédez comme décrit pour le raccordement à la prise d'eau froide. Raccordement au tuyau d'évacuation.

Introduisez le tuyau d'évacuation dans une conduite ayant au moins 4 cm de diamètre ou bien accrochez-le à l'évier. Evitez tous étranglements ou courbes excessifs. Pour bien le placer, utilisez le coude plastique spécialement fourni à cet effet (voir figure). La portion de tuyau repérée par la lettre A doit se trouver à une hauteur comprise entre 40 et 100 cm Le tuyau ne doit pas être plongé dans l'eau.

8 LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

A Branchement électrique.

Vérifiez avant tout si les valeurs de tension et de fréquence du réseau correspondent bien à celles qui sont indiquées sur l'étiquette placée sur la contre-porte inox de la machine et si l'installation électrique à laquelle vous la raccordez est bien dimensionnéepourlecourantmaximum indiqué sur l'étiquette.

Terre: sécurité indispensable.

Vous pouvez alors insérer la fiche dans une prise de courant munie d'une liaison à la terre efficace (la mise à la terre de l'installation est une garantie de sécurité prévue par la loi, vérifiez si votre installation est bien en règle).

Câble d'alimentation.

Procédez à un contrôle périodique du câble d'alimentation; s'il est abîmé nous vous conseillons vivement de le faire remplacer par un service après-vente agréé. La fiche

La fiche du lave-vasseille encastrable doit être accessible après que l'appareille a été installé pour pouvoir effectuer les opérations d'entretien en toute sécurité.

Fixez solidement le coude plastique spécial au mur pour éviter que le tuyau d'évacuation ne bouge et déverse l'eau par terre.

Problèmes et solutions

L AVE-VAISSELLE Au moindre problème, lisez ce qui suit

Il peut arriver que le lave-vaisselle fonctionne mal ou pas du tout. La plupart du temps, vous pouvez résoudre ces problèmes vous-même. Avant de téléphoner au service après-vente, lisez ces quelques lignes.

Le lave-vaisselle ne démarre pas

■ Le robinet de l'eau est-il bien ouvert? ■ Le robinet de l'eau est-il bien raccordéautuyau? ■ Ya-t-ilunecoupured'eauàlamaison? ■ La pression de l'eau est-elle suffisante? ■ Le tuyau est-il plié? ■ Lefiltredutuyaud'arrivéedel'eau est-ilbouché? ■ La porte du lave-vaisselle est-elle ouverte? La vaisselle n'est pas propre.

■ Avez-vous utilisé une dose de produitdelavageidoine? ■ Le programme de lavage sélectionnéest-ilappropriéàlavaisselle que vous avez chargée? ■ Le filtre et le micro-filtre sont-ils propres? ■ Lesgicleurssont-ilslibres?

Le lave-vaisselle ne vidange pas

■ Le tuyau d'évacuation est-il plié? Le lave-vaisselle présente des dépôts de calcaire ou une couche blanche. ■ Lebouchonduréservoiràselestil bien fermé? ■ La quantité de produit de rinçage est-ellebiendosée? Messagesd'erreur.

Votre lave-vaisselle monte un dispositif de sécurité à même de détecter des anomalies de fonctionnement.Cesanomaliessont signalées par un ou deux voyants programme "E" qui clignotent très rapidement.Aprèsavoirprisnotedes voyantsquiclignotent,éteignezvotre appareil et appelez l'assistance technique. Alarme robinet fermé Sivousavezoubliéd'ouvrirlerobinet del'eau,votremachinevouslesignale pendant quelques minutes en

émettant de brefs signaux acoustiques. Ouvrez le robinet et, au bout de quelques minutes, votre machineredémarrera.Sivousn'êtes paslàquandlessignauxacoustiques retentissent,votreappareils'arrêteet les voyants des programmes 4 et 5 (Quotidien et Trempage) clignotent très rapidement. Eteignez l'appareil àl'aidedelatoucheOn-Off,ouvrezle robinet de l'eau et au bout de 20 secondes environ, rallumez-le, reprogrammez et faites-le démarrer à l'aide de la touche Start. Alarme filtres bouchés

Si la machine est bloquée et les voyants des programmes 3 et 5 (éco ettrempage)clignotentrapidement, c'est que le filtre est bouché par de gros résidus d'aliments. Eteignez l'appareil,nettoyezsoigneusementle filtre et après l'avoir remonté à son emplacement comme indiqué page10,rallumez.Recommencezles opérations de programmation et mettez votre appareil en marche à l'aide de la touche Start.

La sécurité chez vous

Alarme pour panne de l'électrovanne d'entrée de l'eau.

Si le voyant 4 (Quotidien) clignote rapidement, il faut ETEINDRE votre lave-vaisselle et le REMETTRE EN MARCHE au bout d'une minute. Si l'alarme persiste, fermez avant tout le robinetdel'eaupourévitertoutrisque d'inondationpuiscoupezlecourantet appelez le service de dépannage. Vous avez tout vérifié mais votre lave-vaisselle ne fonctionne toujours pas et le problème persiste?

Appelezleserviceaprès-venteleplus prochedechezvousetn'oubliezpas deleursignaler: • ile type de panne • le sigle du modèle (Mod....) et le numéro de série (S/N ....) que vous trouverez sur l'étiquette signalétique appliquéesurlecôtédelacontre-porte Ne faites jamais appel à des techniciens non agréés et exigez toujours l'installation de pièces détachées originales.

Votre lave-vaisselle a été fabriqué selon les réglementations internationales de sécurité les plus sévères en la matière. Elles vous protègentainsiquevotrefamille.Lisezattentivementlesavertissementsetlesrenseignementsdecettenotice:ilsvousfourniront des nouvelles utiles quant à la sécurité d'installation, d'utilisation et d'entretien de votre appareil. Pour ne pas avoir de mauvaises surprises. 1.

Eliminez avec soin l'emballage (suivez les instructions concernant le dépôt sélectif des déchets de votre Commune) Après avoir déballé l'appareil, contrôlez s'il est en bon état. Si vous avez le moindre doute, adressez-vous à un professionnel du secteur. Votre lave-vaisselle ne doit être utilisé que par des adultes. N'y lavez que la vaisselle de tous les jours en suivant les instructions de ce manuel. Ne touchez pas la machine quand vous êtes pieds nus ou si vous avez les mains et les pieds mouillés. L'usage de rallonges et de prises multiples est déconseillé. Si le câble d'alimentation électrique n'est pas assez long, faites-le remplacer sans oublier qu'il ne doit pas être écrasé

ou dangereusement plié. En cas de mauvais fonctionnement ou de travaux d'entretien, déconnectez l'appareil de la ligne (débranchez la fiche!). 6. Gardez les enfants à bonne distance des produits de lavage et du lave-vaisselle ouvert. 7. N'installez pas votre lave-vaisselle à l'extérieur, même s'il est abrité par un auvent: il est extrêmement dangereux de le laisser sous la pluie et les orages. 8. Ne touchez pas à la résistance pendant et dès la fin du cycle de lavage. 9. Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte, vous risqueriez de faire basculer le lave-vaisselle. 10. En cas de panne, fermez le robinet d'arrivée de l'eau et 5.

débranchez la fiche de la prise murale. Consultez le chapitre "Si vous avez des problèmes, lisez ce qui suit". S'il n'y a pas de solution possible, appelez le service après-vente.

11. Rendez inutilisables vos appareils hors d'usage comme suit: coupez le câble d'alimentation et rendez le verrouillage de la porte inopérant.

J'exige un technicien spécialisé et agréé qui monte des pièces détachées originales garanties par Ariston!

LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi 9

L AVE-VAISSELLE Soin et entretien

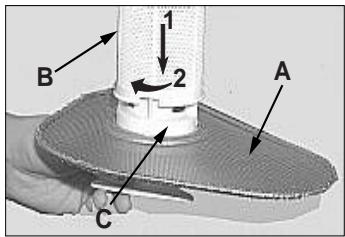

Nettoyage et entretien particuliers Le groupe filtrant

Si vous voulez toujours avoir d’excellents résultats de lavage, nettoyez le groupe filtrant. L’eau de lavage est débarrassée des déchets d’aliments et remise en circulation parfaitement filtrée. Voilà pourquoi, il vaut mieux enlever, après chaque lavage, les déchets les plus gros arrêtés par le gobelet «C» et par le filtre semicirculaire A; pour les sortir, tirez la poignée du gobelet vers le haut Il vous suffira alors de les rincer à l’eau courante. Nettoyez soigneusement, une fois par mois, tout le groupe filtrant: gobelet C + filtre semi-circulaire A + filtre cylindrique B. Pour sortir le filtre “B” tournez-le dans le sens inverse des aiguilles d’une montre. Pour les nettoyer servez-vous d’une petite brosse non métallique.

Assemblez les pièces (comme illustré) et remontez le groupe dans le lave-vaisselle. Faites-le entrer danssonlogementenpoussantvers le bas. N’utilisez pas votre lave-vaisselle sans filtres. Si les filtres ne sont pas montés correctement, l’efficacité du lavage en souffrira et vous risquez d’endommager l’appareil.

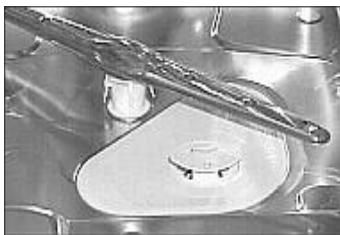

Nettoyage des bras gicleurs

Il peut arriver que des déchets restent collés aux bras gicleurs et bouchent les trous de sortie de l'eau. Contrôlez-les et nettoyez-les de temps en temps (lettres F et I “Qu’est-ce qu’il contient?”).

Nettoyage du filtre entrée d'eau

Nettoyez périodiquement le filtre entrée de l'eau (voir figure 2 chap. "Installation") situé à la sortie du robinet. Après avoir fermé le robinet, dévissez l'extrémité du tuyau d'arrivée de l'eau,enlevez le filtre et nettoyez-le délicatement sous un jet d'eau courante; remontez ensuite le filtre et revissez le tuyau.

De temps en temps, au moins une fois par mois, occupez-vous plus particulièrement du groupe filtrant et des bras gicleurs.

A C Gardez votre lave-vaisselle en pleine forme Chouchoutez votre lave-vaisselle, il vous servira fidèlement. Après chaque lavage.

Quand le cycle est terminé, n'oubliez pas de toujours fermer le robinet de l'eau et de laisser la porte entrebâillée. Vous éviterez que l'humidité stagne à l'intérieur et que de mauvaises odeurs se forment. Débranchez la fiche.

Avant d'effectuer toute opération de nettoyage ou d'entretien de la machine, débranchez la fiche électrique. Vous éviterez tout danger. Pas de solvants! Pas de produits abrasifs!

Pour nettoyer l'extérieur et les parties en caoutchouc de votre lave-vaisselle, pas besoin d'utiliser de solvants ou de produits abrasifs, un chiffon mouillé d'eau tiède et un peu de savon suffisent. Si vous remarquez des taches à la surface de la cuve, enlevezles à l'aide d'un chiffon mouillé d'eau et de vinaigre blanc (il en faut peu), ou bien utilisez un produit de nettoyage spécial lave-vaisselle.

Vous partez en vacances?

Quand vous vous absentez pour longtemps, nous vous conseillons d'effectuer les opérations suivantes: • effectuez un lavage à vide • fermez le robinet d'arrivée de l'eau • laissez la porte entrouverte Vos joints dureront plus longtemps et vous éviterez la formation de mauvaises odeurs à l'intérieur du lave-vaisselle. Déménagement.

En cas de déménagement, mieux vaut laisser l'appareil à la verticale. En cas de besoin, vous pouvez l'incliner sur le dos. Les joints.

La formation de mauvaises odeurs à l'intérieur du lavevaisselle est principalement due aux déchets alimentaires qui restent coincés dans les joints. Il vous suffira de les nettoyer de temps en temps avec une éponge humide.

10 LAVE-VAISSELLE ARISTON - Mode d'installation et d'emploi

Votre lave-vaisselle n'est pas un broyeur à ordures! Ne vous mettez pas martel en tête, pas besoin de débarrasser votre vaisselle de tous les menus déchets, mais débarrassez-la des os, pelures et autres restes avant de la ranger dans les paniers. Videz les verres et les coupes.
