Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RHDC 918 MIN
Couleur	Non précisé (estimation : acier inoxydable ou blanc)
Matériau	Acier, cuivre ou laiton (selon finition)
Dimensions (L x P x H)	Non précisé (estimation : 90 cm de largeur, 50 cm de profondeur, hauteur variable)
Diamètre du conduit d'évacuation	150 mm
Poids	Non précisé (estimation : 15 à 25 kg)
Alimentation électrique	230 V ~ 50 Hz (estimation standard)
Puissance du moteur	Non précisée (estimation : 150 à 300 W)
Éclairage	Ampoules halogènes (type non spécifié)
Nombre de vitesses	4 vitesses
Capteur automatique	Oui (capteur de fumée/vapeur)
Mode automatique	Oui, avec réglage de sensibilité
Types d'installation	Aspirante (évacuation extérieure) ou filtrante (recyclage)
Filtre à graisse	Lavable au lave-vaisselle, nettoyage tous les 2 mois
Filtre à charbon	Optionnel pour version filtrante, remplacement tous les 6 mois
Indicateur de saturation des filtres	Oui (voyant rouge après 30h, clignotant après 120h)
Entretien	Nettoyage externe avec chiffon humide et détergent neutre ; interne avec alcool éthylique
Sécurité	Installation par professionnel ; ne pas relier à des conduits de combustion ; utiliser des gants
Réparabilité	Pièces détachées disponibles (ampoules, filtres) ; remplacement des ampoules halogènes
Informations générales	Garantie non spécifiée ; assistance technique

FOIRE AUX QUESTIONS - RHDC 918 MIN ROSIERES

Comment installer la hotte en version aspirante ?

L'installation doit être effectuée par un professionnel. Réalisez un trou dans le mur pour le conduit d'évacuation de 150 mm. Utilisez un tuyau rigide et lisse, avec le moins de coudes possible (angle maxi 90°). Ne reliez pas la hotte à des conduits de combustion.

Comment utiliser les commandes de la hotte ?

P1 éteint l'éclairage, P2 l'allume. P3 diminue la vitesse et arrête le moteur si maintenu 2 secondes ; permet aussi de réinitialiser l'indicateur de filtres. P4 augmente la vitesse. P5 active/désactive le capteur automatique.

Que signifie le voyant rouge sur la hotte ?

Le voyant L2 devient rouge fixe après 30 heures de fonctionnement pour indiquer qu'il faut nettoyer les filtres à graisse. Il clignote après 120 heures pour indiquer le remplacement du filtre à charbon (version filtrante). Réinitialisez-le avec la touche P3.

Comment nettoyer les filtres à graisse ?

Démontez les filtres en poussant le loquet vers l'intérieur et en tirant vers le bas. Lavez-les à la main avec un détergent neutre ou au lave-vaisselle. Un aspect décoloré n'affecte pas leur efficacité. Nettoyez-les au moins tous les 2 mois.

Quand remplacer le filtre à charbon ?

Le filtre à charbon est utilisé uniquement en version filtrante (recyclage). Remplacez-le tous les 6 mois. Pour le démonter, poussez le loquet vers l'intérieur et tournez le filtre pour libérer les languettes.

Comment régler la sensibilité du capteur automatique ?

En mode manuel, appuyez simultanément sur P5 et P4 pour entrer dans le mode sensibilité. Les voyants verts indiquent la sensibilité actuelle. Utilisez P3 (-) et P4 (+) pour la modifier, puis appuyez sur P5 pour mémoriser.

Que faire si la hotte ne fonctionne pas ?

Vérifiez l'alimentation électrique (absence de coupure), qu'une vitesse a été sélectionnée, et que le dispositif d'interruption omnipolaire ne s'est pas déclenché. Si le problème persiste, contactez le service après-vente.

Comment changer les ampoules de la hotte ?

Ouvrez le portillon des lampes halogènes en appuyant sur le côté marqué 'PUSH'. Remplacez par des ampoules du même type. Ne touchez pas les ampoules neuves avec les mains nues pour éviter de les endommager.

Quels produits utiliser pour nettoyer la hotte ?

Pour l'extérieur, utilisez un chiffon humide avec de l'eau tiède et un détergent neutre (pour les hottes peintes) ou un produit spécial acier/cuivre/laiton. Pour l'intérieur, utilisez un chiffon imbibé d'alcool éthylique dénaturé. Évitez les produits abrasifs et les éponges métalliques.

Pourquoi l'air chaud ou les odeurs persistent-ils malgré la hotte ?

Assurez-vous que la vitesse sélectionnée est adaptée, que la cuisine est suffisamment aérée (prise d'air), et que le filtre à charbon n'est pas saturé (version filtrante). Vérifiez aussi que le conduit d'évacuation n'est pas obstrué.

MODE D'EMPLOI RHDC 918 MIN ROSIERES

! L'installation doit être effectuee par un professionnel du secteur conformément aux instructions du fabricant.

Faire usage de gants lors des opérations d'installation et d'entretien.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

! RÉalisér le trou et installer la conduite d'évacuation de l'air (diamètre 150 mm).
Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus sisse possible sur sa partie interne.
! Le matériel du tuyau doit être aux normes.
! Ne pas relier la hotte à des conduites d'évacuation de fumées de combustion (chaudières, cheminées, poèles, etc).
Pour l'évacuation de l'air, respecter les consignes des autorisés compétentes en la matière. Par ailleurs, l'air à evacuer doit être éliminé par une cavité dans le mur, sauf si cette dernière n'est pas prévue à cet effet.
! Equipier la pièce de prises d'air pour éviter que la hotte ne creée une pression négative à l'intérieur de la pièce (elle ne doit pas dépasser 0,04 mbar); en effet, si la hotte est utilisé conjointement à des apparueillages autres qu'électriques (poèles à gaz, à huile, à charbon, etc.), les gaz d'évacuation de la source de chaleur peuvent être réaspirés.

FILTRANTE OU ASPIRANTE?

La hotte peut etre installee en version aspirante ou en version filtrante.
Le type d'installation doit etre choses d'emblee.

Pour une plus grande efficacité, il est recommendé, dans la mesure du possible, d'installer la hotte en version aspirante.

Version aspirante

La hotte filtre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation (diamètre 150 mm).

Version filtrante

La hotte filtré l'air et l'expulse à l'intérieur de la pièce. Pour cette version, sont nécessaires: 1 déflecteur d'air, 1 réduction, 1 filtré à charbon. Les ouvertures d'évacuation d'air du tuyau supérieur doivent se couver sur la partie haute.

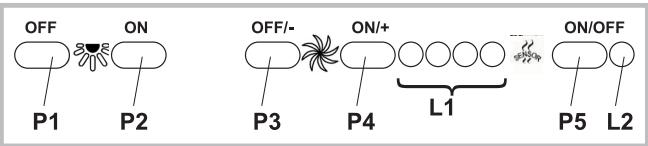

COMMANDES

P1) OFF Eclairages: Si pressé, il arrête les éclairages.
P2) ON Eclairages: Si pressé, il allume les éclairages.
P3) OFF/- Moteur: Diminue la vitesse pour arriver à la vitesse minimum. Si pressé pendant 2^th le moteur est arrêté. Si pressé pendant 2^nd lorsque la REINITIALISATION DES FILTRES est activée il remet à zéro le comptage des HEURES.
P4) ON/+ Moteur: Actionne le moteur et augmente la vitesse de ce dernier pour arriver à la vitesse maximum.
P5) ON/OFF: Active et déACTIVE le Capteur (en AUTOMATIQUE ou en MANUEL). En Automatique le voyant L2 est allumé et L1 signale la vitesse en cours. En Manuel le voyage L2 est étéeint
L1) 4 Voyants: 4 voyants VERTS. Ilis signalement la vitesse paramétrée
L2) 4 Voyants: VERT indique le Mode AUTOMATIQUE. ETEINT indique le Mode MANUEL. ROUGE indique la Réinitialisation des FILTRES.

REINITIALISATION DES FILtres: elle est signalée avec le Moteur Arrêté pendant 30":

Après 30h levoyant L2 devient ROUGE fixement.

Après 120h levoyant L2 devient ROUGE et clignote. Il est réinitialisé par P3

SENSIBILITE: En manuel, en appuyant en même temps sur P5 et P4 on entre dans le mode sensibilité. La sensibilité paramétrée sera signalée par les 4 voyants vert. A l'aide des touches P3(-) et P4(+) on paramètre la sensibilité désirée (Fig.21/A).

En appuyant sur P5 on méorise la sensibilité et l'on revient en manuel

ENTRETIEN

! Avant de procéder au nettoyage ou à une opération d'entretien, couper l'alimentation électrique.

Nettoyage de la hotte

QUAND NETTOYER LA HOTTE? la nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

NETTOYAGE EXTERNE: utiliser un chiffon humidifié à l'eau tiède et un détergent neutre (pour les housts peintes); utiliser un produit spécial pour hottes en acier, cuivre ou laiton.

NETTOYAGE INTERNE: utiliser un chiffon (ou un pinceau) imbibé d'alcool éthylique dénaturé.

À ÉVITER: ne pas utiliser de produits abrasifs ou corrosifs (par exemple éponges metalliques, brosses tropures, déterments très agressifs, etc.).

Nettoyage des filtres à graisse

QUAND NETTOYER LA HOTTE? la nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

DÉMONTAGE DES FILTRES: Pousser le blocage à hauteur de la poignée, vers l'intérieur et tirer le filtré vers le bas.

NETTOYAGE DES FiltRES: laver les filtres avec un détergent neutre à la main ou au lavre-vaiselle. En cas de lavage au lavre-vaiselle, une éventuelle décorcation neompromet en aucun cas l'effecacité des filtres.

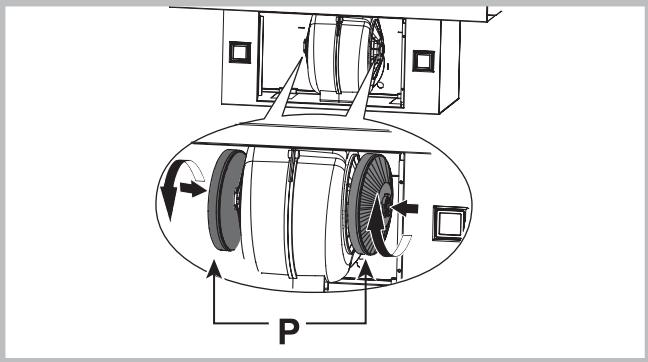

Remplacement du filtré à charbon

(uniquement pour la hotte filtrante)

QUAND CHANGER LE FILTR? le changer au moins tous les 6 mois. DEMONTAGE DU FILTRE: si I'on utilise I'appareil en version recyclage, il faut replacer le filtre à charbons : pour les sortir pousser le loquet de blocage vers I'intérieur et tourner le filtre vers le bas de manière à retarder les 2 languettes de leur logement.

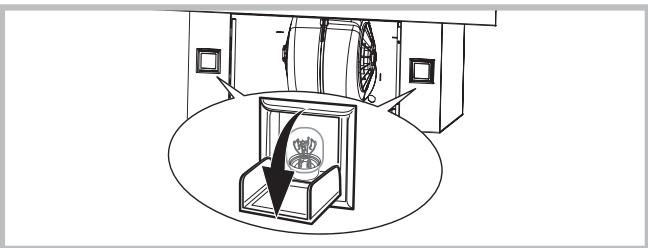

Changement des ampoules

Ouvrir le portillon des lampes halogènes en appuyant sur un côté (en face de l'inscription “PUSH”), puis relâcher.

• Les replacer par des lampes du même type.

ATTENTION: ne pas toucher les ampoules neuves a mains nues.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant.
  qu'une vitesse a ete selectionnee.
• Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtré à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

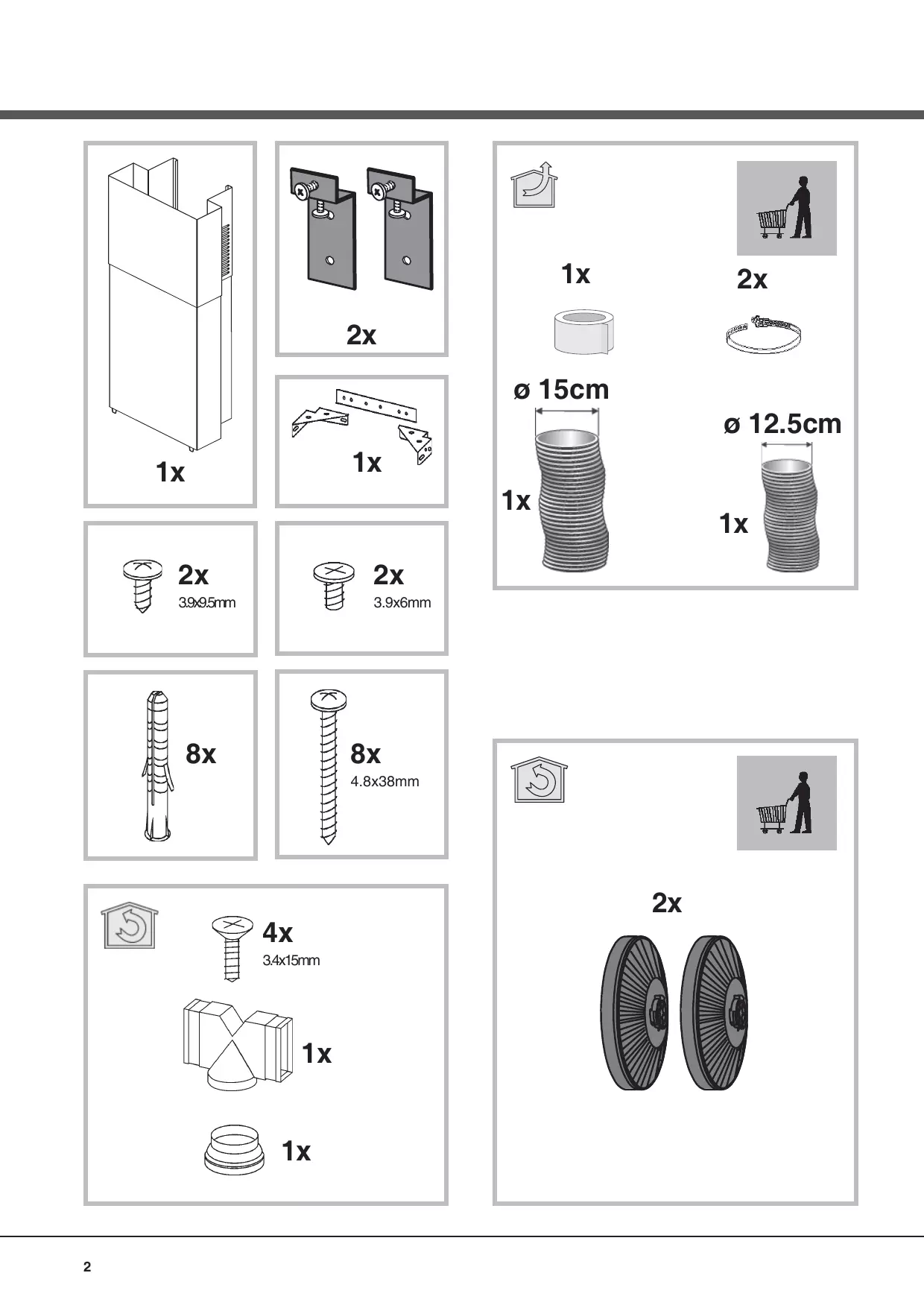

Éléments non fournis avec la hotte
