UNIVERS2 CENTRALE 900 - Climatiseur ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Mode d'installation	Îlot
Matériau	Acier inoxydable
Nombre de vitesses	3
Type de commande	Électronique
Éclairage	LED
Puissance d'aspiration	Non précisé
Niveau sonore	Non précisé
Filtre à graisse	Aluminium lavable
Filtre à charbon	Optionnel
Dimensions (L x P x H)	Non précisé
Type d'évacuation	Évacuation ou recyclage
Consommation électrique	Non précisé
Couleur	Acier inoxydable
Poids	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - UNIVERS2 CENTRALE 900 ROBLIN

Comment régler la température de la ROBLIN UNIVERS2 CENTRALE 900 ?

Pour régler la température, utilisez le thermostat de la centrale. Tournez le bouton pour sélectionner la température souhaitée entre 18°C et 24°C.

Que faire si la centrale ne s'allume pas ?

Vérifiez que la centrale est correctement branchée à une prise électrique et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment nettoyer la ROBLIN UNIVERS2 CENTRALE 900 ?

Débranchez la centrale et utilisez un chiffon humide pour essuyer l'extérieur. Ne jamais utiliser de produits abrasifs ou de solvants.

Quel type de combustible peut être utilisé avec la ROBLIN UNIVERS2 CENTRALE 900 ?

La ROBLIN UNIVERS2 CENTRALE 900 est conçue pour fonctionner avec du gaz naturel ou du propane. Veillez à utiliser le bon type de combustible selon votre installation.

Comment réinitialiser la centrale en cas de problème ?

Pour réinitialiser la centrale, débranchez-la pendant 5 minutes puis rebranchez-la. Vérifiez ensuite si le problème persiste.

Quel est le niveau sonore de la ROBLIN UNIVERS2 CENTRALE 900 ?

Le niveau sonore est d'environ 37 dB, ce qui est relativement silencieux et ne devrait pas perturber votre environnement.

Comment ajuster la puissance de chauffage de la centrale ?

La puissance de chauffage peut être ajustée via le panneau de contrôle. Sélectionnez l'option de puissance souhaitée en fonction de la taille de la pièce.

Où puis-je trouver les pièces de rechange pour la ROBLIN UNIVERS2 CENTRALE 900 ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés ou directement via le site web de ROBLIN.

La ROBLIN UNIVERS2 CENTRALE 900 est-elle couverte par une garantie ?

Oui, la ROBLIN UNIVERS2 CENTRALE 900 est généralement couverte par une garantie de 2 ans. Veuillez consulter votre manuel pour plus de détails.

MODE D'EMPLOI UNIVERS2 CENTRALE 900 ROBLIN

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

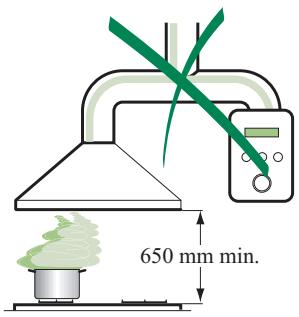

• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspièr à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparéils qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparéils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture quiCOMMUNIQUE avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• La hotte ne doit pas etre utilise par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterolir la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détsif liquide neutre.

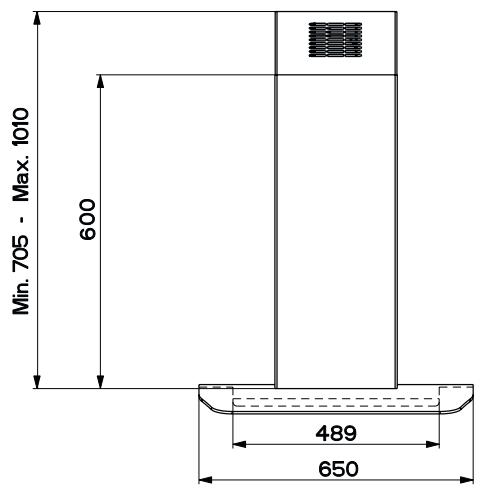

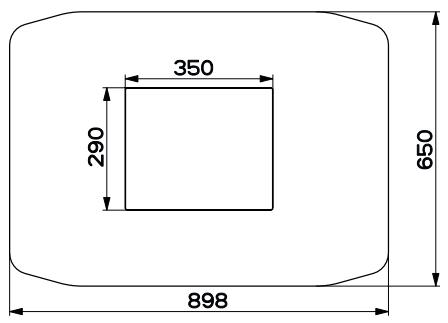

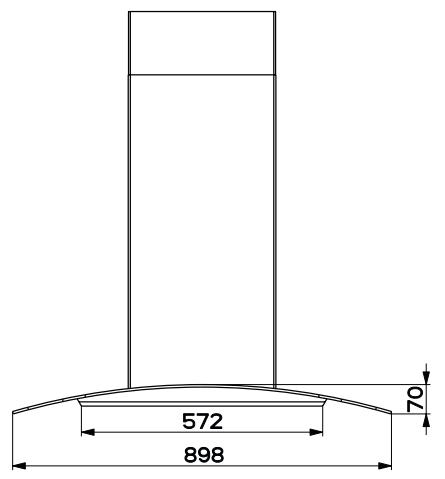

Encombrement

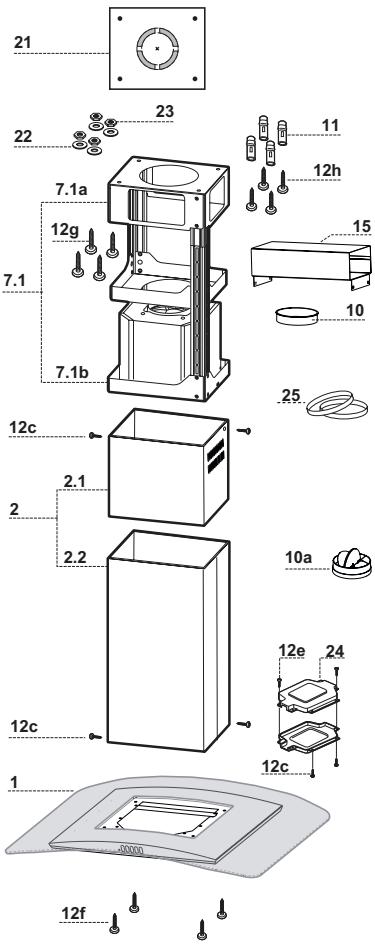

Composants

Réf.	Q. tê	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
7.1	1	Treillis téléscopique avec Aspirateur, formé par:
7.1a	1	Treillis supérieur
7.1b	1	Treillis inférieur
10	1	Flasque ø 150
10a	1	Buse avec clapet ø 150
15	1	Raccord Sortie Air
24	1	Boîte connexions
25	2	Colliers de serrage serre-tube

Réf.	Q.té	Composants pour l'installation
11	4	Chevilles ø 10
12c	6	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12f	4	Vis M6 x 10
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
21	1	Gabarit de perçage
22	4	Rondelles øi 6,4
23	4	Écrous M6

Q.té	Documentation
1	Manuel d'instructions

Perçage Plafond/Étagère et Fixation Treillis

PERCAGE PLAFOND/ETAGERE

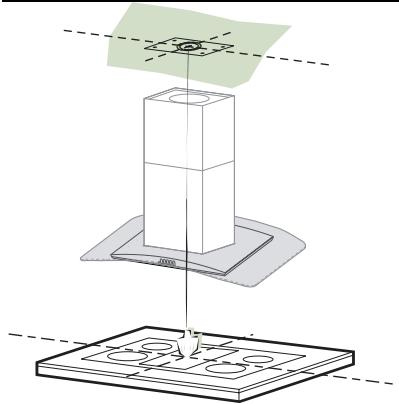

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.

• Percer les trouq qui ont ete marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20mm : 10mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7mm
  Passage du Câble électrique d'Alimentation: 10 mm .

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

• Visser deux vis en les croisant et en laissant 4 - 5mm de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.

• pour Briques percées, ayant une épaissur résistante de 20~mm environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.

• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

• Dévisser les deux vis qui fixent la cheminée inférieure et sortir cette dernière du treillis (depuis la partie inférieure).

• Dévisser les deux vis qui fixent la cheminée supérieure et sortir cette dernière du treillis (depuis la partie supérieure).

Si l'on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

• Dévisser les huit vis métriques qui unissant les deux colonnes, qui se trouvent sur les côts du treillis.
• Régler la hauteur souhaitation du treillis et revisisser les vis qui ont été précédément retirees.
• Insérer la cheminée supérieure depuis le haut et la baisser libre sur le treillis.
• Soulever le treillis, encastrer les oeillets sur les vis et faire coulisser jusqu'à la butée;
• Serrer les deux vis et visser les autres deux vis fournies avec l'appareil;

Avant de serrer définitivement les vis, il est possible d'effectuer des réglages, en déplaçant le treillis, tout en contrôle que les vis ne sortent pas du logement de l'oeillet de réglage.

• La fixation du Treillis doit être solide, en fonction du poids de la Hotte et des contraintes provoquées par les poussées laterales occasionnelles auxquelles l'Appareil monté sera soumis. Àpres avoir effectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.
• Dans tous les cas où le Plafond ne avait pas été suffisamment robuste en correspondance du point d'accrochage, l'Installateur devra se charger de le rendre plus solide au moyen de plaques et contre-plaques spéciales, ancrees sur les parties structuralement résistantes.

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexibleau choix de l'installateur.

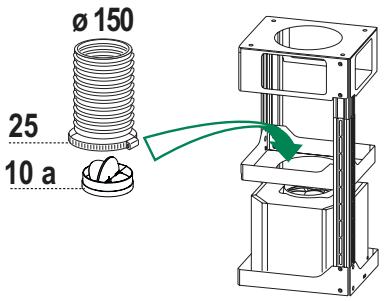

branchement avec un tube de 150

• Insérer la buse avec clapet 10a 150.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

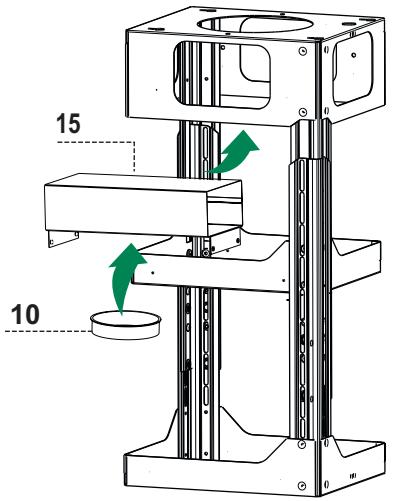

Sortie air version Filtrante

• Fixer le raccord 15 au Treillis à l'aide des 4 Vis fournies avec l'ordinateil.
• Bloquer la bride 10 dans le trou inférieur de le raccord 15.
• Joindre la sortie d'air de la hotte avec la bride placée sous la rallonge par un tuyau rigide ou flexible 150 (lechioix est de l'installateur).

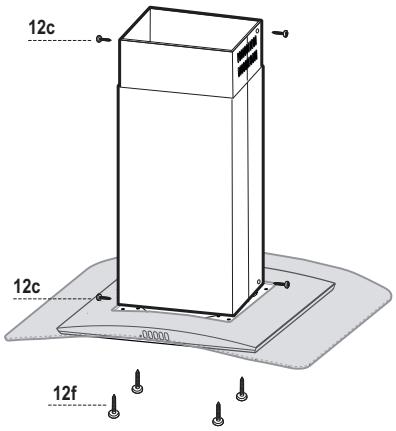

Montage Cheminée - Montage Corps Hotte

• Positionner la Cheminée supérieure et fixer cette dernière dans la partie supérieure du Treillis à l'aide de 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.
• De la même façon, positionner la Cheminée inférieure et fixer cette dernière dans la partie inférieure du Treillis à l'aide de 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.

Avant de fixer le Corps de la Hotte au Treillis:

• Retirer les Filtres anti-graisse du Corps de la Hote.
• Retirer les évventuels Filtres Anti-odeur au Charbon actif.
• Ensuite, fixer par le bas, au moyen de 4 Vis 12f (M6 x 10) fournies avec l'appareil, le Corps de la Hotte au Treillis prévu.

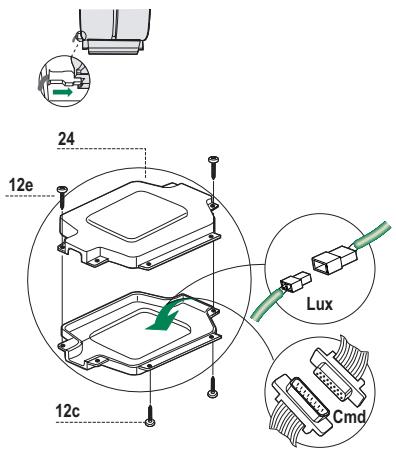

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres àGRAISSSE (voir "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branche dans la prise du diffuseur.
• Connecter le Connecteur des Commandes Cmd.
• Connecter le Connecteur de l'Eclairage Lux.
• Ranger les Connecteurs dans la Boîte de protection 24 en la fermant à l'aide des 2 Vis 12e (2,9 x 9,5) fournies avec l'ordinateur.
• Fixer la Boite de protection au Corps de la Hotte à l'aide des 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.
• Pour la Version Filtrante, monter le Filtre Anti-odeur au Charbon actif.
• Remonter les Filtres Anti-graisse.

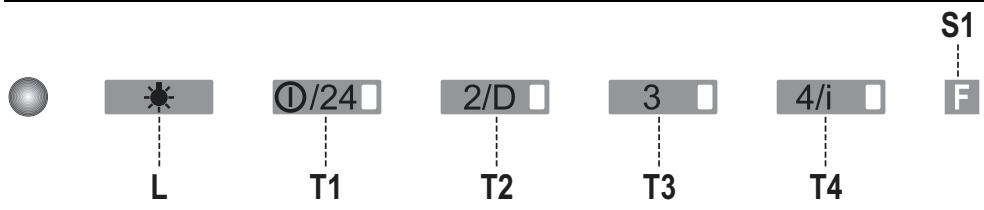

Tableau des commandes

Il est possible d'allumer la hotte directement à la vitesse demandée en pressant la touche sans devoir d'abord utiliser la touche 0/1.
TOUCHE	LED	FUNCTIONS
L 0/1 éclairage		Allume et étient l'éclairage.
T1 0/1 Moteur	Allumé	Première vitesse. Cette touche permet d'éteindre la hotte en y pressant pour environ 2 secondes.
	Clignotement	Changement 24h On l'active en appuyant sur la touche pendant 5" environ. Cette fonction permet d'obtenir une aspiration de 100 m3/h. avec un bruit de 28dB(A) uniquement. Son activa-tion est possible depuis n'importe qu'elle vitesse, même quand la hotte est éteinte. Pour désactiver cette fonction, il faut appuyer sur la touche pendant 5" environ.
T2 Vitesse	Allumé	Deuxième vitesse.
	Clignotement	Delay (30') En appuyant pendant 2" environ sur la touche, on active l'extinction automatique retardée de 30'. Cette fonction est idéale pour compléter l'élimination des odeurs résiduelles. Il est possible de l'activer depuis n'importe qu'elle vitesse; on la désactive en appuyant brièvement sur la touche T1.
T3 Vitesse	Allumé	Troisième vitesse.
T4 Vitesse	Fixe	Vitesse maximum.
	Clignotement	Vitesse turbo. Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuellement en pressant n'importe qu'elle touche.
S1 Led	Fixe	Signale la saturation des filtres métalliques et la nécessité de les laver. L'alarme se met en marche après 100 heures de fonctionnement effectif de la hotte. (Reset. Voir para-graphe Entretien)
	Clignotement	Signale, lorsqu' il est activé, la saturation des filtres à charbon et la nécessité de les replacer et de la-ver les filtres métalliques. L'alarme saturation des filtres à charbon se déclenché après 200 heures de fonctionnement effectif de la hotte. (Mise en activités et Reset. Voir paragraphe Entretien)

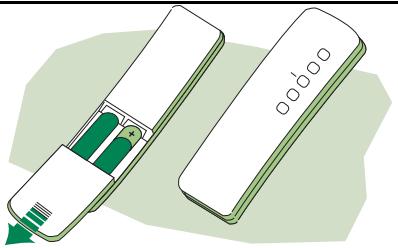

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet apparéil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximé de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les membres de récolte spécialement prévus à cet effet.

Filtres anti-graisse

NETTOYAGE FILTRES METALLIQUES AUTOPORTEURS

Remise à l'etat initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T3 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

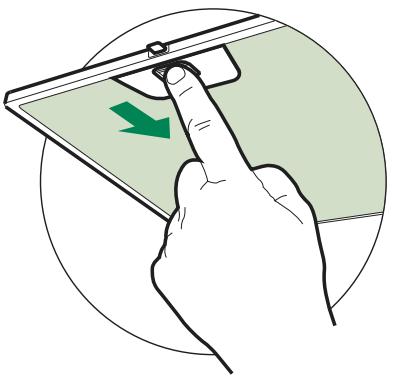

Nettoyage Filtres

• Ils peuvent être lavés au lave-vaissselle et nécessiter d'être nettoyés lorsque la Led S1 s'allume ou, au moins, environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrête du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

• Il n'est pas lavable ni regénérable, il faut le replacer lorsque la del S1 clignote ou tous les 4 mois au moins. La signalisation d'Alarme a lieu uniquement lorsque le Moteur d'aspiration est actionné.

Activation du signal d'alarme

• Pour les Hottes dans la Version Filtrante, la signalisation d'Alarme de saturation Filtres doit être activée au moment de l'stiflation ou par la suite. Éteindre l'Eclairage et le Moteur d'aspiration.
• Déconnecter la Hotte en actionnant l'Interrupteur bipolaire interposé sur l'alimentation du Réseau ou en intervenant sur l'Interrupteur général.
• Rétabir la connexion, en maintainant appuyée la touche T1.
• Relâcher la touche, les cinq dels sont allumées en position fixe.
• Dans un décai de 3 secondes, appuyer sur la Touche T1 jusqu'au clignotement de confirmation des Dels T1 et T4:

2 clignotements Del - Alarme de saturation Filtre anti-odeur au Charbon actif ACTIVÉE.

1 clignotement Del - Alarme de saturation Filtre anti-odeur au Charbon actif DÉSACTIVÉE.

Remplacement filtré au charbon actif

Remise à l'état initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
• Appuyer sur la touche T3 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

Replacement Filtre

• Retirer les filtres anti-graisse métalliques.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter le filtres anti-graisse métalliques.

Eclairage

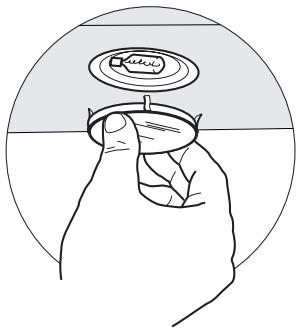

Lampe halogène de 20 W.

• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l'embout en le soutenant d'une main.
• Extraire la lampe du support
• Remplacer la lampe par une nouvelle ayant le même caractéristiques, enPNANT soin d'inserer correctement les deux fiches dans le support.
• Remonter le dispositif de blocage du verre par encliquetage.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plus et remis au point de ramassage concerné, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorise la prevention des consquences négatives pour l'environnement et la sante humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit. Pour obtenir plus de details sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de sua reigon, sua service d'elimination des dechets menagers ou le magasin ou vous aze achete le produit.
