Type de produit	Plaque de cuisson vitrocéramique
Marque	Whirlpool
Modèle	AKT 845 BA
Type de surface	Vitrocéramique
Nombre de foyers	4
Tension d'alimentation	230 V ~ 50/60 Hz
Section de câble recommandée	3 × 2,5 mm² (pour 230 V ~ +1/2)
Type de câble	H05 RR-F
Arrêt automatique	Oui, en cas de surchauffe ou débordement
Verrouillage enfants	Optionnel (accessoire AMH 122)
Commande	Tactile
Nettoyage	Racloir fourni, détergent liquide ou produit spécifique
Sécurité	Déconnexion automatique, surface chaude signalée
Installation	Encastré, épaisseur plan 20-50 mm
Distance minimale sous la table	20 mm
Distance minimale côté meuble	100 mm
Ustensiles recommandés	Fond plat, diamètre adapté au foyer
Accessoires optionnels	Dispositif de protection enfants AMH 122 (réf. 4819 310 18436)
Recyclage	Emballage 100% recyclable, produit conforme DEEE
Service après-vente	Contacter un SAV agréé Whirlpool

FOIRE AUX QUESTIONS - AKT 845 BA WHIRLPOOL

Comment nettoyer la table de cuisson vitrocéramique ?

Nettoyez après chaque usage, à froid. Utilisez un torchon propre, du détergent liquide ou un produit spécial vitrocéramique. Pour les résidus carbonisés, utilisez le racloir fourni. Évitez les produits abrasifs, la javel et les tampons à récurer.

Que faire si la plaque ne s'allume pas ?

Vérifiez que vous avez bien appuyé sur les touches de commande selon la notice. Assurez-vous qu'il n'y a pas de coupure de courant. Si la zone des commandes est sale, nettoyez-la soigneusement. Si le problème persiste, contactez le SAV.

Quels ustensiles utiliser sur cette plaque ?

Utilisez des ustensiles à fond plat et lisse, d'un diamètre égal ou légèrement supérieur à celui du foyer. Évitez les fonds émaillés ou déformés qui pourraient rayer la surface.

Comment installer la plaque de cuisson ?

La plaque doit être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur. Respectez les dimensions de découpe indiquées dans la fiche produit. Laissez un espace d'au moins 20 mm sous la plaque et 100 mm sur les côtés. Le branchement électrique doit être effectué par un technicien qualifié.

Que signifient les codes erreur F03 ou ER03 ?

Ces codes indiquent que la zone des commandes est sale. Nettoyez soigneusement la surface des touches avec un chiffon humide et séchez. Si le code persiste, contactez le SAV.

Puis-je utiliser un nettoyeur vapeur ?

Non, n'utilisez jamais de nettoyeur vapeur ou à haute pression. Cela pourrait endommager la plaque et les circuits électriques. Utilisez uniquement un chiffon doux et des produits adaptés.

Comment économiser de l'énergie avec cette plaque ?

Utilisez des ustensiles à fond plat, couvrez les casseroles, ajoutez peu d'eau pour les légumes et utilisez un autocuiseur. Éteignez la plaque quelques minutes avant la fin de la cuisson pour profiter de la chaleur résiduelle.

Que faire si la plaque s'éteint toute seule ?

Cela peut être dû à une surchauffe. Laissez refroidir quelques minutes. Si le code F21 s'affiche, la température interne est trop élevée. Si le problème persiste, débranchez l'appareil et contactez le SAV.

Où trouver le numéro de service après-vente ?

Le code service est inscrit sur la plaque signalétique sous la table de cuisson ou sur la fiche produit. Notez le modèle et le numéro de service avant de contacter un SAV agréé Whirlpool.

Puis-je installer la plaque au-dessus d'un four ?

Oui, à condition que le four soit équipé d'un système de refroidissement. Laissez un espace d'au moins 20 mm entre la plaque et le four. Si la température des circuits électroniques dépasse la limite, la plaque s'éteint automatiquement.

MODE D'EMPLOI AKT 845 BA WHIRLPOOL

Pour tirer le meilleur parti de votre nouvel appareil, lisez attentivement la notice d'emploi et conservez-la pour toute consultation future.

MISE EN PLACE

Table de cuisson

• La table de cuisson doit être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur.
• Rien ne doit gêner l'espace compris entre la table de cuisson et le four (traverses, supports, etc.).
• La distance entre la partie inférieure de la table de cuisson vitrocéramique et le meuble ou le panneau de séparation doit être d'au moins 20 mm.
• Si la table de cuisson doit être installée à côté d'un meuble de cuisine, veillez à laisser un espace d'au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble.
• Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit séparée.
• Après avoir nettoyé la surface de la table de cuisson, installez le joint fourni (sauf s'il est déjà en place).

Remarque importante

Afin d'éviter de soumettre les circuits électriques à de hautes températures qui pourraient les endommager, nous vous conseillons de respecter les consignes suivantes :

• N'installez pas la table de cuisson à côté d'un lave-vaisselle ou d'un lave-linge, afin d'éviter que la vapeur et l'humidité n'endommagent les circuits électriques.

Si vous installez un four (de notre production) sous la table de cuisson, vérifiez qu'il est équipé d'un système de refroidissement. Si la température des circuits électroniques dépasse la température maximum admise, la table de cuisson s'éteint automatiquement ; dans ce cas, laissez refroidir les circuits électriques pendant quelques minutes avant de rallumer la table de cuisson.

• Éteignez la table de cuisson après l'emploi.

Assemblage

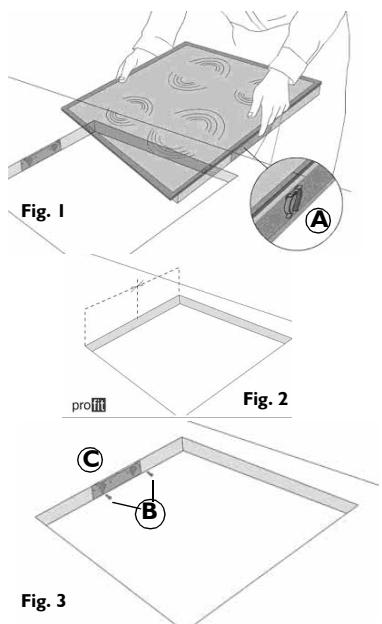

A) Si le plan de travail est en bois, utilisez les étriers, les attaches à ressort et les vis fournies.

• Placez les 4 attaches (A), si elles ne sont pas déjà installées, autour du cadran de la table de cuisson, dans le logement prévu à cet effet, voir la Fig. I.
• Mesurez le milieu des côtés verticaux du découpage, comme le montre la Fig. 2.
• Positionnez le milieu des étriers (C) sur le milieu du côté mesuré précédemment.
• La partie supérieure des étriers doit être alignée avec la surface du plan de travail. Fixez en introduisant les 4 vis (B) fournies dans les orifices prévus à cet effet.
• Installez le plan de cuisson dans la découpe en veillant à ce que les attaches (A) se bloquent dans les crans des étriers (C Fig. 4 et 5).

Fig. 3

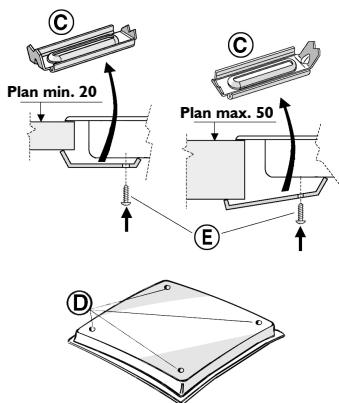

B) Si le plan de travail est en marbre ou autre matériel (plastique, céramique, pierre, etc.), la table de cuisson doit être fixée au moyen d'étriers portant la référence 4819 310 1852, que vous pouvez vous procurer auprès du Service Après-vente s'ils ne sont pas fournis.

• Installez la table de cuisson dans le plan de travail.
• Positionnez les étriers (C) comme illustré sur la figure, en tenant compte de l'épaisseur du plan de travail.
• Vissez les 4 vis (E) dans les orifices (D).

BRANCHEMENT ÉLECTRIQUE

Le branchement électrique doit être réalisé avant de brancher l'appareil au réseau d'alimentation. L'appareil doit être installé par un technicien qualifié, connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation. En particulier, l'installation doit être réalisée conformément aux réglementations de la société locale de distribution d'électricité. Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation. La mise à la terre de l'appareil est obligatoire aux termes de la loi : utilisez uniquement des conducteurs (y compris le fil de terre) de section appropriée. Le fabricant décline toute responsabilité en cas de blessures ou de dommages résultant du non-respect des normes de sécurité énoncées ci-dessus. Pour le branchement électrique, utilisez un câble de type HO5 RR-F, comme indiqué dans le tableau ci-dessous :

Tension d'alimentation.

Conducteurs	Nombre x section
230V ~ + 1/2	3 × 2,5 mm²
230-240V ~ + 1/2	3 × 2,5 mm² (uniquemment Australie)
230V 3~ + 1/2	4 × 1,5 mm²
400V 3N ~ + 1/2	5 × 1,5 mm²
400V 2N ~ + 1/2	4 × 1,5 mm²

Le branchement peut être effectué directement sur le secteur à l'aide d'un sectionneur omnipolaire ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Attention : Le cordon d'alimentation doit être suffisamment long pour permettre de retirer la table de cuisson du plan de travail, et doit être positionné de façon à éviter tout risque de dommage ou de surchauffe causé par un contact avec la base.

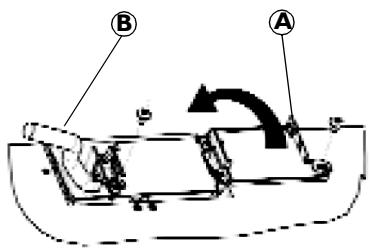

Connexions au bornier

Remarque : Le fil de terre jaune-vert doit être branché à la borne portant le symbole de terre et doit être plus long que les autres fils.

• Dénudez environ 70 mm de la gaine du cordon d'alimentation (B).
• Dénudez environ 10 mm de la gaine des fils. Introduisez ensuite le cordon d'alimentation dans le serre-câble et connectez les fils au bornier en suivant les indications du diagramme des connexions situé près dudit bornier. Fixez le cordon d'alimentation (B) avec le serre-câble.
• Fermez le bornier avec le couvercle (A) en le fixant avec la vis spéciale.

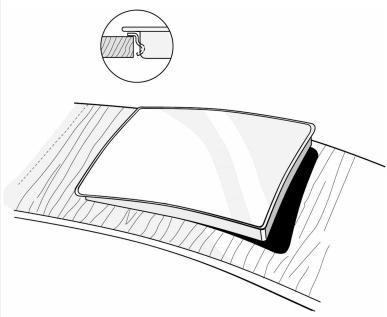

• Après avoir terminé les branchements électriques, introduisez la table de cuisson par le haut et accrochez-la aux ressorts de support, comme illustré sur la figure.

CONSEILS POUR ÉCONOMISER L'ÉNERGIE

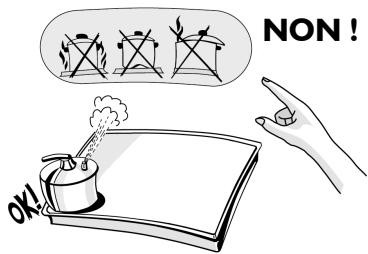

Utilisez des ustensiles de cuisson d'un diamètre identique ou légèrement supérieur à celui du foyer. Utilisez exclusivement des ustensiles de cuisson à fond plat. - Dans la mesure du possible, laissez le couvercle sur la casserole pendant la cuisson. Lorsque vous cuisez des légumes, des pommes de terre, etc., ajoutez un peu d'eau afin de réduire le temps de cuisson. - Un autocuiseur vous permettra d'économiser encore plus d'énergie et de temps.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

1. Emballage

L'emballage se compose de matériaux 100 % recyclables et porte le symbole du recyclage (△).

2. Informations sur les produits

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que cet appareil ne peut en aucun cas être traité comme un déchet ménager, et qu'il doit, par conséquent, être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

La mise au rebut doit être effectuée conformément aux réglementations locales en vigueur en matière d'élimination des déchets. Pour de plus amples informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter le service municipal ou la déchetterie de votre ville, ou bien votre revendeur.

Déclaration de conformité (C)

• Ces appareils sont prévus pour entrer en contact avec des denrées alimentaires et sont fabriqués conformément à la Directive 89/109/CEE.
• Ces appareils sont conçus exclusivement comme appareils de cuisson. Toute autre utilisation des appareils (par ex. pour chauffer une pièce) est considérée comme impropre et est potentiellement dangereuse.
• Ces appareils sont conçus, fabriqués et mis sur le marché en conformité avec : les objectifs de sécurité de la Directive 73/23/CEE "Basse Tension". les exigences de protection de la Directive 89/336/CEE "Compatibilité électromagnétique". les exigences de la Directive 93/68/CEE.

PRÉCAUTIONS ET CONSEILS D'ORDRE GÉNÉRAL

ATTENTION : Les pièces accessibles deviennent très chaudes lorsque l'appareil est en marche. Veillez à tenir les enfants à une certaine distance de la table de cuisson pour éviter qu'ils ne se brûlent.

Assurez-vous que les enfants ne jouent pas avec l'appareil. Veillez à toujours débrancher l'appareil avant de procéder à son entretien. - Une fois l'appareil éteint, empêchez les enfants de s'en approcher. - Les réparations de la table de cuisson sont du ressort exclusif d'un technicien qualifié. Assurez-vous que les fils électriques des appareils adjacents à la table de cuisson n'entrent pas en contact avec les surfaces chaudes de celle-ci. - Ne mettez les plaques/foyers sous tension qu'après y avoir déposé un ustensile. Pour nettoyer votre appareil, n'utilisez en aucun cas un jet d'eau sous haute pression ni d'appareil de nettoyage à la vapeur. - En cas de débordement d'un liquide en ébullition, il se peut que la table de cuisson s'éteigne automatiquement ; pour pouvoir la rallumer, essuyez préalablement la zone des commandes avec soin. - Le plan de travail possède des plaques/foyers de différentes dimensions. Utilisez des ustensiles d'un diamètre identique au diamètre de la plaque/du foyer utilisé.

• Afin de ne pas endommager la table de cuisson vitrocéramique de façon irréversible, évitez d'utiliser :
• des ustensiles dont le fond n'est pas parfaitement plat ;
• des casseroles en métal avec fond émaillé.
• Une fois la cuisson terminée, appuyez sur la touche (1).
• Évitez d'utiliser le plan de cuisson comme surface de travail ou d'appui.
• Ne laissez pas l'appareil sans surveillance lorsque vous faites frire des aliments - risque d'incendie.
• Si la surface vitrocéramique se rompt ou se fêle suite à un impact violent (par ex. chute d'objets), ne la touchez pas et contactez votre service après-vente.
• Évitez de déposer des aliments enveloppés dans des feuilles d'aluminium, des récipients en plastique ou des chiffons sur les foyers chauds.
• Évitez de déplacer vos ustensiles de cuisson en les traînant sur la surface vitrocéramique sous peine de griffer le revêtement.
• Évitez de renverser du sucre ou des substances similaires sur la table de cuisson. Si cela s'est produit, nettoyez immédiatement la table de cuisson en suivant les instructions contenues dans la présente notice d'emploi.
• Si la table de cuisson est équipée d'ampoules halogènes, évitez de les fixer directement.

ACCESSOIRES DE LA TABLE DE CUISSON

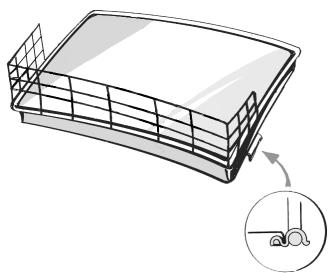

Dispositif de protection enfants AMH 122

Vous pouvez commander cet accessoire auprès du service après-vente, sous la référence 4819 310 18436.

NETTOYAGE ET ENTRETIEN DE LA TABLE DE CUISSON VITROCÉRAMIQUE

Nettoyez la table de cuisson après chaque utilisation, lorsque celle-ci est froide. Vous éviterez ainsi la formation de dépôts et faciliterez le nettoyage.

Remarque importante : n'utilisez en aucun cas d'appareils de nettoyage à eau sous haute pression ou à vapeur.

• Utilisez un torchon propre, des lingettes absorbantes et du détergent liquide ou un produit d'entretien spécial pour tables de cuisson vitrocéramiques.
• Enlevez les résidus carbonisés à l'aide du racloir fourni et de produits de nettoyage spécifiques.
• Nettoyez immédiatement les débordements de liquide pour éviter qu'ils ne brûlent sur la surface vitrocéramique.
• Les aliments à haute teneur en sucre (tels que caramel, jus de fruit, marmelade, etc.) qui ont débordé durant la cuisson ou les éclaboussures de sucre doivent être ôtés immédiatement à l'aide du racloir.
• N'utilisez en aucun cas de produits abrasifs, de produits chlorés (Javel), de sprays nettoyants pour fours ou de tampons à récurer.

Traitez régulièrement la table de cuisson avec une cire de protection de marque, spécialement conçue pour les tables de cuisson vitrocéramiques.

DIAGNOSTIC DES PANNES

La table de cuisson ne fonctionne pas

• Avez-vous appuyé sur les touches de commande en suivant les instructions de la section "Utilisation de la table de cuisson" de la "Fiche produit" jointe ? Y a-t-il une coupure de courant ?
• Avez-vous essuyé avec précaution la table de cuisson après l'avoir nettoyée ? Si un foyer a été sélectionné et que "F" ou "ER" suivi d'un numéro est visualisé sur l'afficheur, contactez le Service Après-vente.
• Sauf pour le message "F03" ou "ER03" qui signale que la zone des commandes n'est pas parfaitement propre.
• Pour résoudre le problème, suivez les instructions du paragraphe "Nettoyage et entretien de la table de cuisson vitrocéramique".
• Si l'un des codes suivants s'affiche après que vous ayez appuyé sur la touche d'allumage de la table de cuisson : F12, F13, F22, F25, F31, F36, F47, E2, E5, E6, E7, E9, contactez le Service Après-vente et communiquez le code affiché.
• Si la table ne fonctionne plus après un emploi intensif, cela signifie que la température est trop élevée. Laissez-la refroidir pendant quelques minutes. L'afficheur indique le code "F21".

Remarque importante !

Si vous ne pouvez pas arrêter la plaque à induction après l'avoir utilisée, débranchez immédiatement l'alimentation électrique.

SERVICE APRÈS-VENTE

Avant de contacter le Service Après-vente

1. Essayez de remédier par vous-même à l'inconvénient (voir "Diagnostic des pannes"). 2. Éteignez et rallumez l'appareil pour contrôler si le problème persiste.

Si après ces vérifications le problème persiste, contactez votre Service Après-vente.

Veuillez spécifier :

• une brève description de la panne,
• le type exact et le modèle de l'appareil,
• le code service (numéro suivant le mot "Service" sur la plaque signalétique) inscrit sur la partie inférieure de la table de cuisson ou sur la fiche produit ; le numéro de service est également indiqué dans le livre de garantie,
• votre adresse complète et votre numéro de téléphone.

Si une réparation est nécessaire, veuillez contacter un Service Après-vente agréé, comme indiqué dans la garantie.

Le non-respect des instructions énoncées ci-dessus pourrait compromettre la sécurité et la qualité du produit.
