TI 140 BH NOIR - Table de cuisson induction AIRLUX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TI 140 BH NOIR AIRLUX au format PDF.
| Type de produit | Table de cuisson à induction |
|---|---|
| Caractéristiques techniques principales | 4 zones de cuisson, technologie à induction, commandes tactiles |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | 590 x 520 x 60 mm |
| Poids | 10 kg |
| Compatibilités | Compatible avec les ustensiles de cuisson induction |
| Type de batterie | Non applicable |
| Tension | 230 V |
| Puissance | 7400 W |
| Fonctions principales | Minuterie, détection de casserole, sécurité enfant |
| Entretien et nettoyage | Surface en vitrocéramique, nettoyage avec un chiffon humide |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées à vérifier auprès du fabricant |
| Sécurité | Système de sécurité pour surchauffe, arrêt automatique |
| Informations générales utiles | Installation encastrable, garantie de 2 ans |
FOIRE AUX QUESTIONS - TI 140 BH NOIR AIRLUX
Questions des utilisateurs sur TI 140 BH NOIR AIRLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de cuisson induction au format PDF gratuitement ! Retrouvez votre notice TI 140 BH NOIR - AIRLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TI 140 BH NOIR de la marque AIRLUX.
MODE D'EMPLOI TI 140 BH NOIR AIRLUX
Nous vous remercions de la confiance que vous nous avons accordée enCHOISANT notre table de cuisson vitroceramique a induction.
Afin de bien connaître cet apparéil, nous vous recommendons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.
SOMMAIRE
SECURITE 4
Précautions avant utilisation en cuisson 4
Utilisation de l'appareil 4
Précautions pour ne pas déterminer l'appareil 5
Précautions en cas de défaillance de l'ordinateil 5
Autres protections 5
DESCRIPTION DE L'APPAREIL 5
Bandeau de commande 6
UTILISATION DE L'APPAREIL 6
Touchesensitive 6
Affichage 6
Ventilation 6
MISE EN ROUTE ET Gestion DE L'APPAREIL 7
Avant la première utilisation 7
Principe de l'induction 7
Mise en route 7
Indicateur de chaleur résiduelle 8
Fonction booster 8
Fonction minuterie 8
Fonction « Maintien au chaud » 9
Programmation d'automatism de cuisson 10
Fonction Pause 10
Fonction rappel 10
Verrouillage du bandeau de commande 11
CONSEILS DE CUISSON 11
Qualité des casseroles 11
Dimension des casseroles 11
Exemples de réglage des puissances de cuisson 11
ENTRETIEN ET NETTOYAGE 12
QUE FAIRE EN CAS DE PROBLEME 12
PROTECTION DE L'ENVIRONNEMENT 13

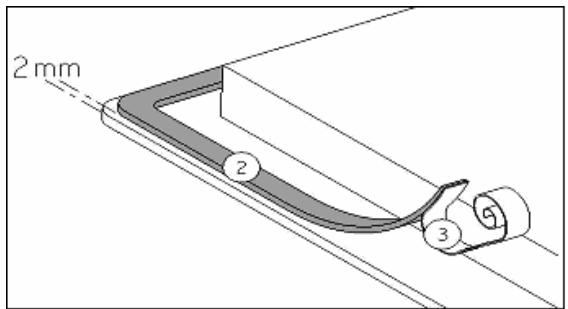

INSTRUCTIONS D'INSTALLATION 13
CONNEXION ELECTRIQUE 14
Précautions avant utilisation en cuisson
- Retirez toutes les parties de l'emballage.
- L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agrées. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
- L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
- Son utilisation est uniquement destinée à l'usage domestique habitual (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
- Enlevez toutes les étiquettes et autocollants du verre vitrocérément.
- Ne pas transformer ou modifier l'appareil.
- La table de cuisson ne doit pas servir de support ou de plan de travail.
- La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en viqueur.
Pour le raccordement au réseau électrique n'utilisez pas de rallonge. - L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
Utilisation de l'ordinateil
- Coupe toujours les foyeres après utilisation.
- Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
- Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude. - Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximé immediate de l'appareil en fonction.
- Ne placezaucun objectmetalliqueautreque lesrecipientsdechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,elleui-ci risquerait selon le materiaiu dechauffer,de fondre ou de commencer à brûler.
- Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elle aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
- Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.
Précautions pour ne pas déterminer l'appareil
- Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
- Evitez de faire chuter des objets, même petits, sur la vitrocéramique.
- Ne heurtez pas les bords de la vitre avec les casseroles.
Sassurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur. - Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
- Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
- Ne placez jamais de récipients chauds au dessus de la zone de commande.
- Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
- Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.
Précautions en cas de défaillance de l'appareil
- Si un defaulted est constaté, il faut déclencher l'appareil et couper le ligne d'alimentation électrique.
- En cas de fêlore ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvre enaucun cas l'appareil vous-même.
- ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.
Autres protections
Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
DESCRIPTION DE L'APPAREIL
| Type | Puisance totale | Position du foyer | Puisance Nominale * | Puisance du booster * |
| TI140BH | 7400W | Gauche Milieu Gauche Milieu Droite Droite | 4 x 2300W | 4 x 3200W |
- la puissance peut varier en fonction des dimensions et des matériaux des casseroles.

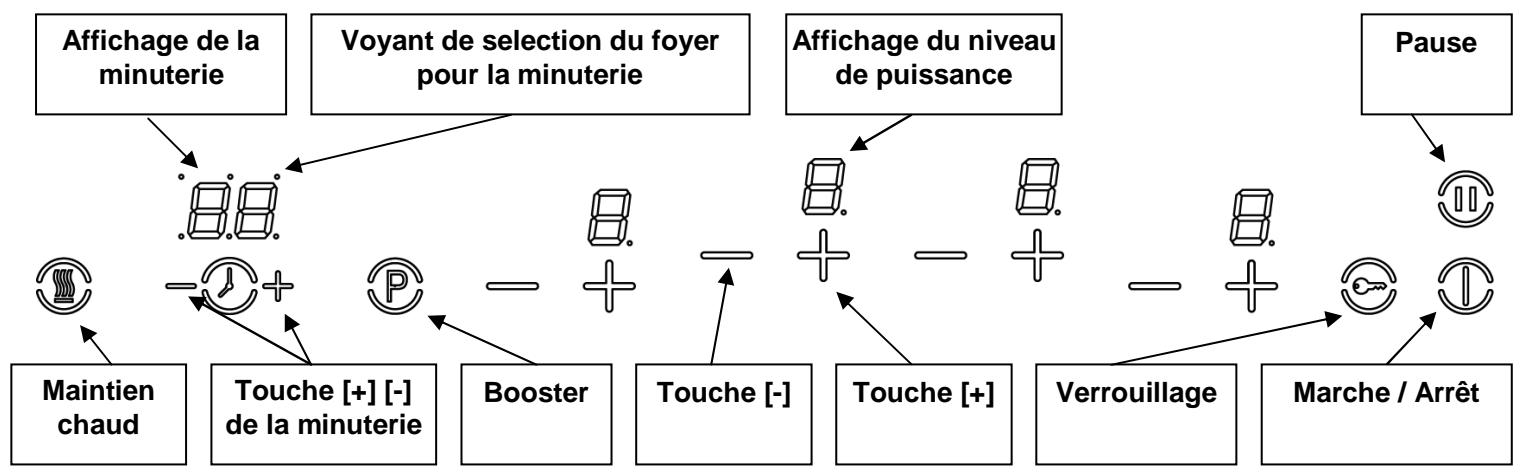

Bandeau de commande
UTILISATION DE L'APPAREIL
Touches sensitives
Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.
N'appuyez que sur une seule touche à la fois.
Affichage
| Affichage | Désignation | Fonction |
| 0 | Zéro | La zone de chauffe est activée |
| 1...9 | Niveau de puissance | Choix du niveau de cuisson |
| U | Détection de casserole | Récipient manquant ou inapproprié |
| A | Accélérateur de chauffe | Cuisson automatique |
| E | Message d'erreur | Défaut de circuit électronique |
| F | Message d'erreur | Défaut de fonctionnement foyers |
| H | Chaleur résiduelle | La zone de cuisson est chaude |
| P | Booster | La puissance turbo est activée |
| U | Maintien chaud | Maintien automatique à 70°C |
| II | Pause | La pause est activée. |
Ventilation
Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse dés que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenché sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dés que le circuit électronique est suffisamment refroidi.
Avant la première utilisation
Nettoyez votre apparéil avec un chiffon humide, puis séchez le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.
Principe de l'induction
Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour produit des courants induits dans le fond ferro-magnétique du recipient. Il en résultat un échauffement du recipient placé sur la zone de chauffe.
Bien entendu le écipient doit être adapté :
- Sont recommandés tous les recipients métalliques ferro-magnétiques (à vérifier eventuellement avec un petit aimant) tels que : cocotte en fonte, poèle en fer noir, casseroles métalliques émailées, en inox à semelle ferro-magnétique...
- Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...
La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.
Lorsque le écipient n'est pas adapté à la table de cuisson le symbole ( ) reste affché.
Mise en route
Vousevezd'abord enclencher la table de cuisson,puis la zone de chauffe :
- Enclencher / arrêtier la table de cuisson :
| Action | Bandeau de commande | Afficheur |
| Enclencher | appuyer sur [0/1] | [0] |
| Arrêté | appuyer sur [0/1] | aucun ou [H] |
| • Enclencher / arrêté une zone de chauffe : | ||
| Action | Bandeau de commande | Afficheur |
| Sélectionner | appuyer sur [+] de la zone | [0.] |
| Augmenter | appuyer sur [+] de la zone | [1] jusqu'à [9] |
| Diminuer | appuyer sur [-] | [9] jusqu'à [1] |
| Arrêté | appuyer simultanément | |
| sur [+] et [-] | [0] ou [H] | |
| ou appuyer sur [-] | [0] ou [H] | |
Si aucun réglage n'est fait dans un délais de 20 secondes l'électronique revient en position d'attente.
Détention de récipient
La détction de réciipient assure une sécurité parfaite. L'induction ne fonctionne pas :
-
Lorsqu'il n'y a pas de recipient sur la zone de cuisson ou lorsque ce recipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
-
Si en cours de cuisson le salarié est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [ ] apparait. Le [ ] disparaît lorsque le salarié est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.
Indicateur de chaleur résiduelle
Après l'arrêt des zones de cisson ou l'arrêt complet de la table, les zones de cissons sont encore chaudes et sont signalées par le symbole [H]
Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.
Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun object sensible à la chaleur. Risque de brûlure et d'incendie!
Fonction booster
La fonction booster [ P ] octroi un renforcement de puissance à la zone de cuisson sélectionnée. Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 10 minutes avec une puissance nettement plus élevé.
Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.
- Enclencher / arrêté la fonction booster :
Action
Enclencher le booster
Selectionner la zone
Stopper le booster
Bandeau de commande
appuyer sur [ P ]
appuyer sur [ + ] ou [-] de
la zone désirée
appuyersur[-]
Afficheur
levoyantclignote
[P] s'affiche
[9] s'affiche
- Gestion de la puissance maximale :
L'ensemble de la table de cuisson est doté d'une puissance maximale. Lorsque la fonction booster est activée, et pour ne pas excéder cette puissance maximale, la commande électronique réduit automatiquement le niveau de cuisson d'une autre zone de chauffe.
Durant quelques secondes, l'afficheur de cette zone de cuisson en clignotant [ 9 ] puis affiche le niveau de cuisson maximum possible :
Zone de cuisson selectionnée
[P] est affché
Autre zone de cuisson (par ex.: cuisson de niveau 9)
[9] passes à [6] ou [8] suivant le type de foyer
Fonction minuterie
La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.
- Minuterie utilisée hors cuisson :
La minuterie fonctionne independamment des foyers. Si elle est activée et que la table de cuisson est arrêtée, la minuterie continue jusqu'à ce que le temps imparti soit écoulé.
Action
Activer la table de cuisson Sélectionner « Minuterie »
Diminuer la durée Augmenter la durée
Dès que le temps sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit.
Bandeau de commande
appuyer sur [ 0/1 ]
appuyer simultanément
sur [-] et [+] de la minuteurie
appuyer sur [ - ]de la minuterie
appuyer sur [ + ] de la minutesie
Afficheur
[30] passage à 29,28,27,...
le temps augmente...
- Arrêt de la minutesie utilisée hors cuisson :
Action
Sélectionner « Minuterie »
Arrêt de la « minutesie »
Bandeau de commande
appuyer simultanément sur [-] et [+] de la minuterie
rester appuyé sur [- ]de la minuterie ré-appuyer sur [- ]de la minuterie
Afficheur
le temps restant s'affiche
[01] s'affiche
[00] s'affiche
Réglage ou modification de la durée de cuisson :
Action
Selectionner la zone
Sélectionner puissance
Selectionner la minuterie
Diminuer la durée
Augmenter la durée
Après quelques secondes levoyant de contrôle passé de « clignotement » à « fixe »
La durée est selectionnée et le décompte démarre.
Bandeau de commande
appuyer sur [ + ] de la zone
appuyersur [+ ou[-]
appuyer simultanément sur [- ] et [ + ]
de la minuterie jusqu'à la zone de cuisson souhaitatione
appuyer sur [ - ] de la minutesie
appuyer sur [ + ] de la minutesie
Afficheur
[4]
[1]....[9]
levoyantdelazone
de cuisson besoin est allumé
[30] passes à 29,28,27,...
le temps augmente...
- Arrête la fonction minuterie cuisson :
Action
Sélectionner « la minuterie »
Arrêt de la « minutesie »
Lorsque plusieurs minutes sont activées il suffit de répéter l'opération.
- Arrêt automatique en fin de cuisson :
Bandeau de commande
appuyer simultanément sur
[-] et [+] de la minuterie jusqu'à la zone de cuisson désirée
rester appuyé sur [-] de la minutesie
ré-appuyer sur [ - ]de la minutesie
Afficheur
Le temps s'affiche.
[01] s'affiche
[00] s'affiche
Dès que le temps de cuisson sélectionné est écoulé la minutes affiche en clignotant [00] et un signal sonore retentit.
Pour stopper le son et le clignotement il suffit d'appuyer sur la touche [ - ] ou [ + ] de la minuterie.
Fonction « Maintien au chaud »
Cette fonction de maintainen au chaud permet d'atteindre et deMAINTER automatiquement une température de 70^
Ceci évitera aux liquides de déborder et aux mets d'attacher au fond de la casserole.
Mise en route :
- Enclencher, arrêté la fonction « Maintien au chaud »:
Action
Enclencher la fonction
Sélectionner la zone
Stopper la fonction
Cette fonction peut être mise en route indépendamment sur tous les foyer.
Lorsque la casserole quitte la zone de cuisson la fonction « Maintien au chaud » reste active pendant environ 10 minutes.
La duréeemaxale de maintien au chaud est de 2 heures.
Bandeau de commande
Appuyer sur [ ]
Appuyer sur [ + ] ou [ - ]
Appuyer sur [-] ou [+]
Afficheur
Levoyant clignote
[U]
[0]à[9]
Programmation d'automatism de cuisson
Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.
Mise en route de l'automatism :
Action
Selectionner la zone
Activer la pleine puissance
Activer l'automatism
Sélectionner le niveau
Bandeau de commande
appuyer sur [ + ]
appuyer sur [ + ]
ré appuyer sur [ + ]
appuyer sur [ - ] jusqu'au niveau
de puissance désiré
(par exemple « 7 »)
Afficheur
[4]
Passede[4]à[9]
[9] clignote avec [A]
[9] passage à [7]
[7] clignote avec [A]
Arrêt de l'automatisation :
Action
Stopper la fonction
Bandeau de commande
Appuyer simultanément
sur[-]et[+]
Afficheur
[0]
Fonction Pause
Cette fonction permet d'interrompree ou de reactiver la cuisson avec les mêmes réglages de puissances.
- Enclencher, déclencher la fonction
Action
Activer la pause
Stopper la pause
Bandeau de commande
Appuyer sur la touche pause pendant 2s
Appuyer sur la touché pause pendant 2s
Appuyer sur [-] ou [+]
d'une zone
Afficheur
[II] sur les afficheurs
Le témoin de control clignote
Voyant de zone allumé
Fonction rappel
Après avoir étéint la table (0/l), il est possible de rappeler les derniers réglages sélectionnés :
- Etat de cuisson de toutes les zones de cuisson (puissance)
- Minutes et secondes des zones de cuisson programmées par les minuteries
- Etat de commutation des zones concentriques (petit ou grand diamètre)
- Fonction "cuisson automatique"
- Fonction "maintien chaud"
La procédure de rappel est la suivante
Appuyer sur la touche [0/l]
- Ensuite appuyer sur la touche [ II ] en moins de 6 secondes
Les réglages précédents sont à nouveau actifs.
Verrouillage du bandeau de commande
Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.
Verrouillage
Action
Verrouiller la table
Bandeau de commande
Appuyer sur [ ] pendant 2s
Afficheur
levoyant est fixe
Déverrouillage :
Action
Déverrouiller la table
Bandeau de commande
Appuyer sur [ ] pendant 2s
Afficheur
levoyantestéeint
Si vous allumez votre table et que le verrouillage est actif, vous avez un-delai de 10s pour la déverrouiller.
CONSEILS DE CUISSON
Qualité des casseroles
Matériaux adaptations : acier, acier émailé, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique
Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelainne
Les fabricants spécifient si leurs produits sont compatibles induction.
Pour vérifier si des casseroles sont compatibles :
- Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
- Placez un aimant sur le fond externe de la casserole, il doit resté collé.
Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un defaut de l'appareil et n'influent nullement sur son fonctionnement.
Dimension des cassetoles
Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.
Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.
Exemples de réglage des puissances de cuisson
(les valeurs ci-dessous sont indicatives)
| 1 à 2 | Faire fondreRéchauffer | Sauces, beurre, chocolat, gélatinePlats pré cuisinés |
| 2 à 3 | GonflerDécongélation | Riz, pudding et plats cuisinésLégumes, poisson, produits congelés |
| 3 à 4 | Vapeur | Légumes, poissons, viande |
| 4 à 5 | Eau | Pommes de terre à l'eau, soupes, pâtesLégumes frais |
| 6 à 7 | Cuire à feu doux | Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes |
| 7 à 8 | Cuire / F fire | Pommes de terre, beignets, galettes |
| 9 | Fire, Porter à ébullition | Steaks, omelettes, eau |
| P | Fire,Porter à ébullition | Porter à ébullition des quantitésimportantes d'eau |
Pour nettoyer il fautmettre l'appareil horsfonctionnement.
Laissez refroidir l'appareil, car risques de brûlures.
- Nettoyez les restes de cuisson avec de l'eau additionnelle de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
- Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
Nutilisez pas de produits de nettoyage abrasifs qui pouraient endommager l'appareil.
- Séchez l'appareil avec un chiffon propre.
- Enlevez immédiatement le sucre et les mets contenant du sucre.
QUE FAIRE EN CAS DE PROBLEME
La table de cuisson ou les zones de cuisson ne s'enclenchent pas :
- la table est mal connectée au réseau électrique
- le fusible de protection a sauté
- vérifie si le verrouillage n'est pas activé
- les touches sensitives sont couvertes d'eau ou de graisse
- un objet est posé sur les touches sensitives
Le symbole [U] s'affiche :
- il n'y a pas de casserole sur la zone de cuisson
- le récipient utilisé n'est pas compatible avec l'induction
- le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson
Le symbole [C] ou [E] s'affiche:
- appelez le Service Àpreès-ventes
L'une des zones ou l'ensemble du plan de cuisson se déclenché :
- le déclenchement de sécurité a fonctionné
- celui-ci s'actionne dans le cas ou vous avez oublie de couper une des zones de chauffe
- il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
- une des casseroles est vide et son fond a surchauffé
- la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe
La soufflerie de ventilation continue de tourner après l'arrêt de la table :
- ce n'est pas un défaut, le ventilateur continue de protégger l'électronique de l'appareil
- la soufflerie s'arrête automatiquement
La commande de cuisson automatique ne s'enclenche pas :
la zone de cuisson est encore chaude [ H ]
- le niveau de cuisson maximum est enclenché [ 9 ]
- le niveau de cuisson a ete enclenché avec la touche [ - ]
- les matériaux d'emballage sont écologiques et recyclables
- Les apparils usages contiennent des métaux précieux. Renseignez-vous auprès de l'administration de récapération sur les possibilités de recyclage.
- ne jetez enaucun casvoire appareil avec les déchets menagers
- faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des apparêils electroménagers
INSTRUCTIONS D'INSTALLATION
Le montage relève de la compétence exclusive de spécialistes.
L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.
Mise en place du joint d'étanchéité
Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.
Sa mise en place doit etre effectuée avec un grand soin suivant le croquis ci-dessous.
Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).
Encastrement :
La découpe du plan de travail est la suivante :
TI140BH : 985mm x 380mm
- La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^)
- Les baguettes de bord murales doivent être thermo résistantes
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaissele
- Garantir entre le fond du caisson de l'appareil un espace de 20 ~mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleurur
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm
- Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir
- L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
La protection contre les pieces sous tension doit etre assurer apres le montage. - Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
- Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
- Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
Attention!
Cet apparéil n'est donc que pour une alimentation en 230 V~ 50 Hz
Raccordez toujours le fil de terre de protection.
Respectez le schéma de raccordement.
Ne démonze jamais le cable de raccordement de l'appareil.
| Réseau | Raccordement | Diametre câble | Câble | Calibre de protection |
| 230V~1N 50Hz | 1 Phase + N | 3 x 2,5 mm2 | H 05 RR | 25 A * |
*calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990
Branchement de la table:
Monophasé 230V~1P+N:
Utiliser le fil vert/jaune comme fil "terre", le fil bleu comme neutre N, le fil brun comme Phase L.
Attention! Veillez à bien engager les fils et à bien serrer les vis.
Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.
