Type de produit	Écran de projection motorisé
Marque	Majestic
Modèle	NC
Méthodes de commande	Manuelle, déclenchement automatique (Trigger), contrôle externe RS232, infrarouge (télécommande)
Portée de la télécommande	Jusqu'à 8 mètres, angle horizontal de 30 degrés
Alimentation	220-240 V (cordon d'alimentation)
Sécurité moteur	Arrêt automatique après 4 minutes de fonctionnement continu ; attente de 2 minutes avant réutilisation
Entretien de la toile	Chiffon sec ou brosse à poils doux ; ne pas utiliser de produits chimiques
Précautions d'usage	Ne pas toucher la surface de l'écran avec les mains, ne pas rayer, ne pas placer d'objets sur l'écran déployé
Système de contrôle RS232	Bits/sec : 2400, Bits de données : 8, Parité : aucune, Bits d'arrêt : 1, Contrôle de flux : aucun
Séquences RS232 (hexadécimal)	Monter : FF EE EE EE DD, Arrêter : FF EE EE EE CC, Descendre : FF EE EE EE EE
Garantie	2 ans à partir de la date d'achat (sous conditions)
Réparabilité	Faire appel à un spécialiste ; ne pas ajuster le moteur soi-même
Lubrification	Aucun lubrifiant nécessaire
Piles de la télécommande	Utiliser le même type que celles fournies ; retirer si non-utilisation prolongée
Compatibilité mur/plafond	Vis et chevilles adaptées au matériau ; épaisseur minimale du plafond en bois : 30 mm

FOIRE AUX QUESTIONS - NC MAJESTIC

Comment installer mon écran de projection Majestic NC ?

Fixez l'écran au mur ou au plafond à l'aide de vis et chevilles adaptées au matériau. Pour les plafonds en bois, l'épaisseur doit être d'au moins 30 mm. Assurez-vous que l'écran est stable et horizontal avant la première utilisation.

Comment commander l'écran ?

Vous pouvez commander l'écran de plusieurs façons : manuellement via des boutons, par télécommande infrarouge (portée jusqu'à 8 mètres), par déclenchement automatique (Trigger), ou via le contrôle externe RS232.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez que les piles sont chargées et insérées correctement. Assurez-vous qu'aucun obstacle ne bloque le signal et que vous êtes dans l'angle de 30 degrés et à moins de 8 mètres. Éloignez la télécommande des zones chaudes ou humides.

Comment nettoyer la toile de l'écran ?

Utilisez un chiffon sec ou une brosse à poils doux pour enlever délicatement la poussière. Ne touchez pas la surface avec les mains et n'utilisez jamais de produits chimiques.

Pourquoi le moteur s'arrête-t-il après quelques minutes ?

Un système de sécurité arrête le moteur après 4 minutes de fonctionnement continu pour éviter la surchauffe. Attendez 2 minutes que le moteur refroidisse avant de réutiliser l'écran.

Puis-je lubrifier le moteur moi-même ?

Non, il n'est pas nécessaire d'ajouter de lubrifiant. Les réglages sont effectués en usine. Pour toute intervention, faites appel à un spécialiste.

Comment utiliser le contrôle RS232 ?

Connectez un câble RJ12 et utilisez les séquences hexadécimales : Monter : FF EE EE EE DD, Arrêter : FF EE EE EE CC, Descendre : FF EE EE EE EE. Paramètres : 2400 bps, 8 data bits, aucune parité, 1 stop bit, aucun contrôle de flux.

Que faire si l'écran ne descend pas ou ne monte pas ?

Vérifiez l'alimentation et les connexions. Assurez-vous que la télécommande fonctionne ou que le signal Trigger/RS232 est correct. Si le moteur s'est arrêté pour sécurité, attendez 2 minutes. Si le problème persiste, contactez un professionnel.

Quelles sont les conditions de garantie ?

La garantie est de 2 ans à compter de la date d'achat pour le premier acheteur, chez un revendeur agréé LUMENE. Elle couvre les défauts matériels et de fabrication, mais pas les dommages accidentels, une mauvaise utilisation ou les réparations non autorisées.

Comment obtenir un service sous garantie ?

Contactez votre point de vente ou le distributeur LUMENE agréé. Expédiez le produit, port payé, dans son emballage d'origine avec une copie de la facture datée et une description du problème. Les frais de retour sont pris en charge si la réparation est couverte.

MODE D'EMPLOI NC MAJESTIC

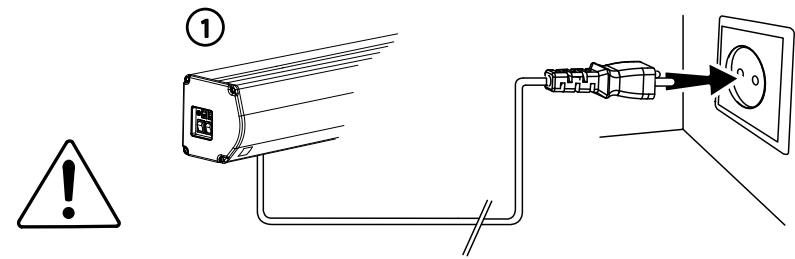

Cordon d'alimentation

Méthodes de commande

Commande manuelle

(1)

②

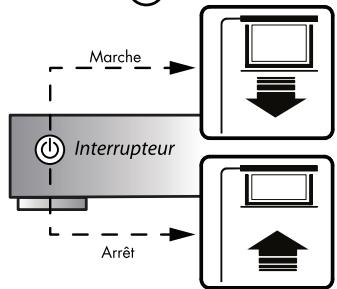

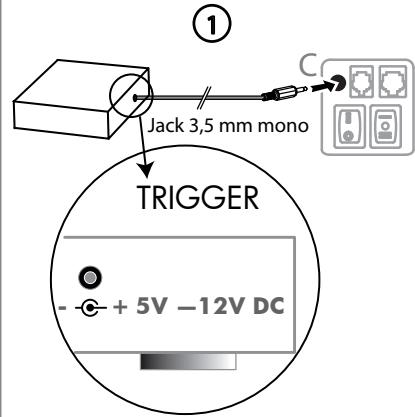

Déclenchement automatique (Trigger)

(2)

(3)

Contrôle externe (RS232)

(1)

(2)

(3)

Système de contrôle

Branchements

Réglages

Sequences RS232

(En hexadécimal)

Monter:FFEEEEEDD

Arreter:FFEEEEECC

Descendre:FFEEEEEE

Bits/sec:2400

Bits de données : 8

Parité : aucune

Bits d'arrêt : 1

Contrôle de flux : aucun

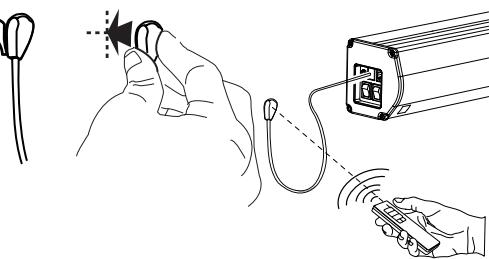

Infrarouge

Télécommande

(1)

B

(2)

Récepteur intégré

ou

①

B

Récepteur externe

②

(3)

(4)

Attention

La télécommande agit jusqu'à 8 mètres de l'écran et sur un angle horizontal de 30 degrès par rapport au centre de la fenêtre réceptrice.
La télécommande ne fonctionne pas si le signal est bloqué par un obstacle.
Eloignez la télécommande des zones de haute températures et/ou humides.
Changer les piles dés que le signal devient trop faible.

• Retirer les piles de la télécommande si vous ne l'utilise pas pendant une longue période.
• Choisissez le même type de piles que celles fournies.
• Si l'appareil n'est pas utilisé pendant un longue période, coupe l'alimentation ou débranche la prise.

(x1)

(x2) (x2)

(x4)

(1)

(x1)

[x1]

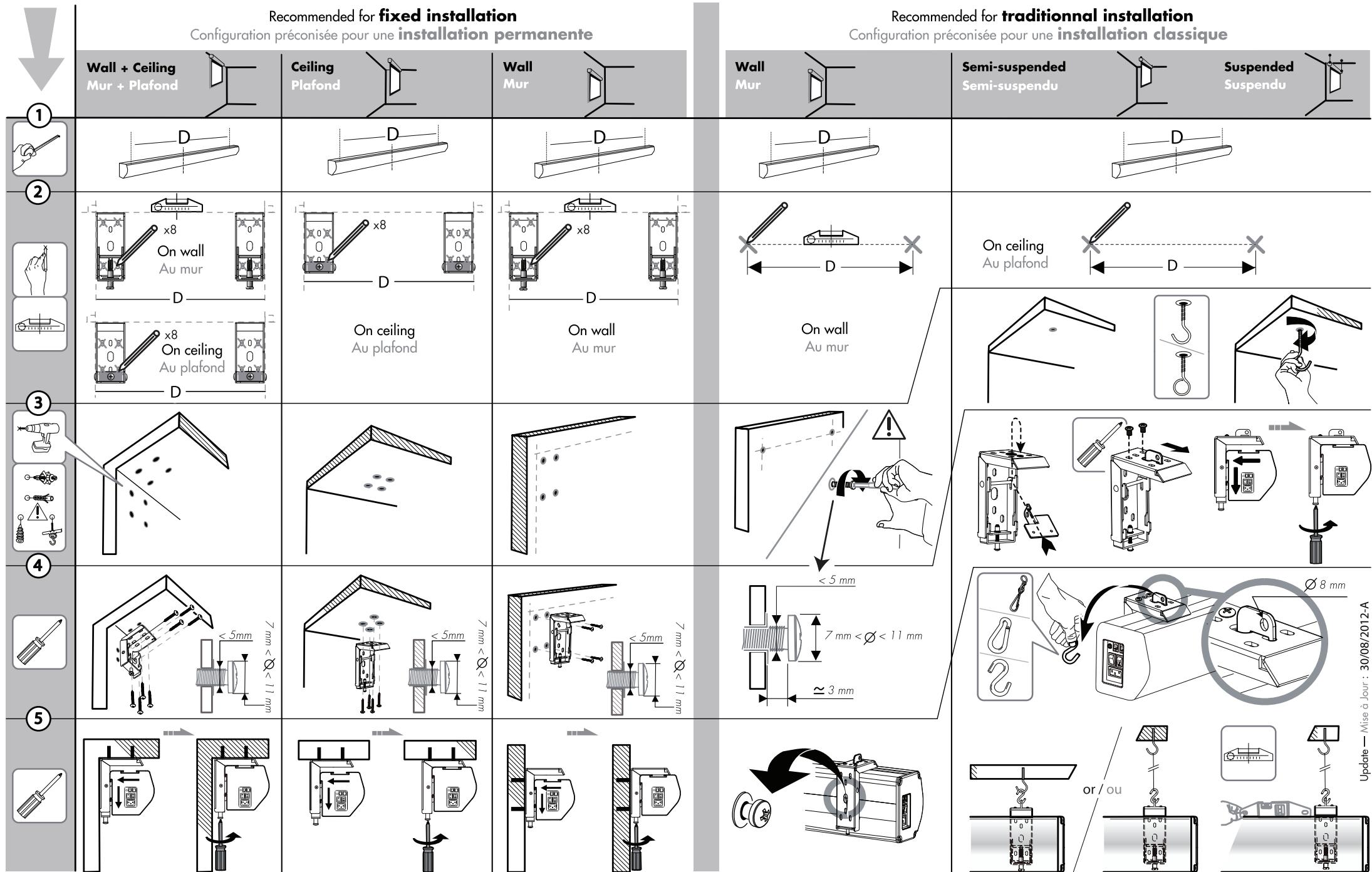

Choisissez les vis et les chevilles adaptees aux materiaux du mur ou du plafond L'épaissur des plafonds en bois doit être ≥ 30 mm

PREMIUM

300V, 300C, 400V

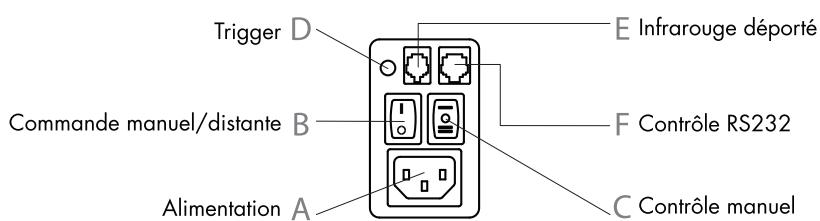

Scheme de branchement

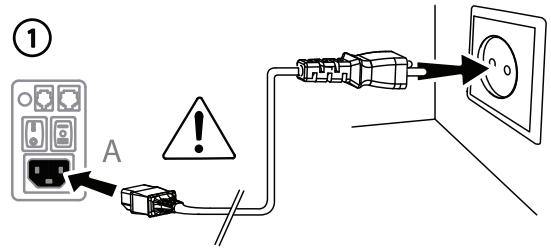

Cordon d'alimentation

Méthodes de commande

Commande manuelle

MONTER

ARRÉTER

DESCENDRE

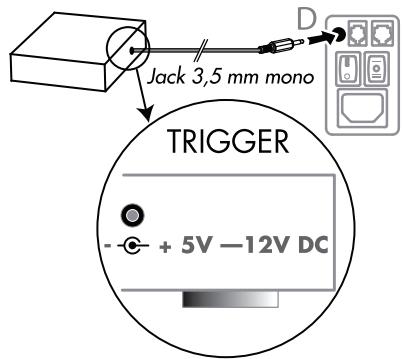

Déclenchement automatique (Trigger)

C

B

Contrôle externe (RS232)

Système de contrôle

Branchements
RJ12
Sequences RS232

(En hexadecimal)

Monter:FF EE EE EE DD

Arreter:FFEEEEEC

Descendre:FFEEEEEEE

Réglages

Bits/sec : 2400

Bits de données: 8

Parité : aucune

Bits d'arret : 1

Contrôle de flux:aucun

Infrarouge

Télécommande

MONTER

ARRÉTER

DESCENDRE

MONTÉE PRECISE

DESCENTE PRECISE

Récepteur intégré
ou

B

Récepteur externe

Attention

• La télécommande agit jusqu'à 8 mètres de l'écran et sur un angle horizontal de 30 degrés

par rapport au centre de la fenêtre réceptrice.
- La télécommande ne fonctionne pas si le signal est bloqué par un obstacle.
-Eloignez la telecommande des zones de haute températures et/ou humides.
- Changez les piles dés que le signal devient trop faible.

• Retirez les piles de la télécommande si vous ne l'utilise pas pendant une longue période.
• Choisissez le même type de piles que celles fournies.
• Si l'appareil n'est pas utilisé pendant un longue période, coupe l'alimentation ou débranche la prise.

Conditions importantes de fonctionnement :

La mise en marche de votre écran est très facile mais doit être faite avec précaution afin d'assurer sa durabilité.

Avant la première utilisation, vérifietz toujours que votre écran soit positionné de manière stable et horizontale.

Précautions :

• Ne rien placer ou accrocher sur l'écran lorsque celui-ci est déployé.
• Ne pasmettrevoirdoigt à l'intérieur du carter quand vous retractez la toile de I'écran.
• Les poussières et éraflues réduisent la qualité de l'image. Aussi, prétez tout particulièrement attention aux consignes suivantes :

a. Ne pas toucher la surface de I'ecran avec les mains.
b. Ne pas dessiner sur I'ecran.
c. Ne pas rayer l'écran avec des objets durs et tranchants susceptibles de l'endommager.
d. Ne jamais employer de produits chimiques pour laver la surface de l'écran.

• S'assurer de l'absence d'insectes et de débris divers avant la rétraction de l'écran.

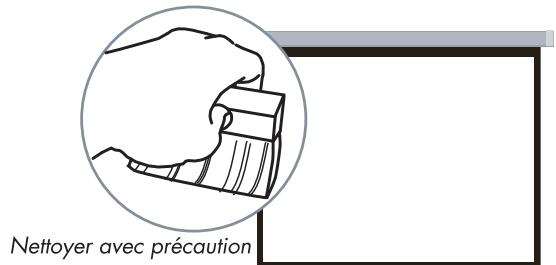

• Pour enlever la poussière sur la toile, utiliser un chiffon sec, unerosse à poils doux et frofter délicatement.
• Refermer l'écran afin de protégger la toile.

- Un système de sécurité arrêté le moteur après 4 minutes de fonctionnement.

Quand cela se produit, attendez 2 minutes afin que la température du moteur atteigne son niveau normal.

• Il n'y a pas besoin d'ajouter de lubrifiant au moteur.

• Les réglages du moteur sont déjà réalisés en sortie d'usine.

• N'ajustez pas le moteur vous-même. Veuillez faire appel à un spécialiste pour vous aider dans cette tâche.

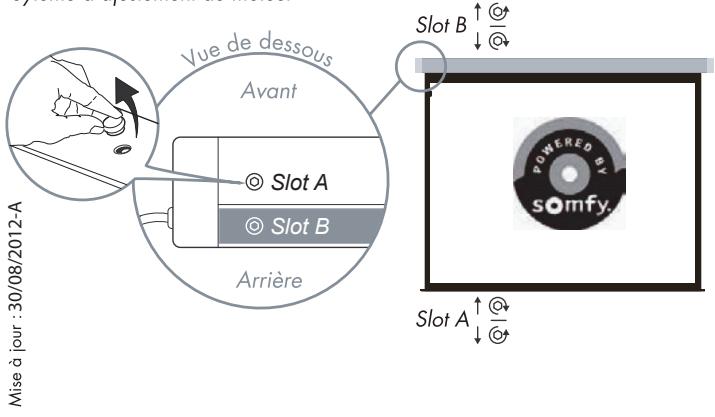

Sytème d'ajustement du moteur

GARANTIE :

Tous les produits LUMENE sont garantis deux ans à partir de la date d'achat, lorsqu'ils ont été achetés chez LUMENE, chez un distributeur LUMENE, ou chez un revende agrée LUMENE.

Cette garantie couvre tous les defauts matériels ainsi que les defauts de fabrication.

Limitations et exclusions :

Tous les produits LUMENE sont garantis deux ans à partir de la date d'achat, lorsqu'ils ont été achetiés chez LUMENE, chez un distributeur LUMENE, ou chez un revendeur agréché LUMENE.

Seul le premier acheteur peut se prévaloir de cette garantie.

A l'exception des cas notés ci-dessous, la garantie couve tout défaut matériel ainsi que les défauts de fabrication de ce produit.

Les cas suivants ne sont pas couverts par la garantie :

• Endommagement ou déférioration du boîtier externe.

• Le nombre de série a ete enlevé, modifie ou rendu illisible.

• Endommagements, détiérations ou défauts de fonctionnement provoqués (par accident, utilisation incorrecte, abus ou néligence): une mauvaise utilisation ou un usage inhabituel du produit; accidents ou néligències telés que la projection du produit contre une surface dure; contact avec de l'eau, de la pluie ou une humidité extréme; contact avec du sable, de la poussière ou autres; contact avec une source de chaleur extréme, ou contact avec de la nourriture ou un liquide dessus.

• Dommages physiques de la surface du produit telle qu'une éraflure, ou toutes autres alterations de la surface.

• Non-respect des instructions fournies avec le produit.

• Dommages subis durant toutes expéditions du produit

(les réclamations doivent être adressées au transporteur).

• Une réparation ou une tentative de réparation par une personne non autorisée à réparer ce produit.

• Toute cause autre que les défauts du produit, y compris le manque de connaissances techniques ou d'expérience de l'utilisateur.

Chacun de ces points annule la validité de la garantie.

Quipeutbeneficierdela garantie？

Seul le premier acheteur peut se prévaloir de cette garantie.

Le service de garantie ne sera assure que si la facture originale ou la preuve d'achat (portant la mention de la date d'achat) accompagne le produit defecteux au cours de la période de garantie.

Cette garantie est valide strictement dans le pays de la vente originale.

Frais pris en charge :

Tous les frais de pieces et main-d'oeuvre pour les articles couverts par cette garantie sont pris en charge par LUMENE.

Le paIAMENT des frais d'expedition et d'assurance est traité ci-après.

Comment obtenir le service au titre de la garantie?

Si le produit doit être réparé pendant la période de garantie, veuilles contacter :

1) le lieu d'achat du produit,
2) le distributeur local agreeé pour ce produit,
3) Si vous ne pouvez pas l'identifier, contactez LUMENE.

Le service sous garantie pour cet appeareil est disponible strictement dans le pays de la vente originale.

Le distributeur local identifiera le centre technique le plus proche.

Le produit ou les pieces présumées défectueux doivent étres expédiés, port et assurances payés, à ce centre technique, accompagnés de la copie de la facture d'achat avec indication de la date d'acquisition et dans son emballage d'origine (ou emballage similaire assurant le même niveau de protection).

Lors de votre envoi vousdezobligatoirement inclure

a) copie de votre ticket de caisse ou votre preuve d'achat datee,
b) une description écrite de votre problème,
c) le nom et l'adresse du lieu d'achat,
d) vous adresse et votre numero de téléphone.

Garder toutjors l'origina de la preuve d'achat.

Veuillez ne pas renvoyer votre produit à un centre technique sans un accord préalable.

Si les réparations requises sont couvertes par la garantie et si vous avons adressé le produit ou les pièces au centre technique agréé le plus proche, les frais de port et d'assurance pour la rexpédération seront pris en charge.

Si vous avez besoin d'informations supplémentaires, veuillez contacter votre revendeur ou distributeur LUMENE le plus proche.

Limites de responsabilité et exclusions de garanties explicites :

Excepté le cas où ces dispositions sont inapplicable ou illégales au droit national et/ou à d'autres juridictions : Pour tout produit défectueux, l'unique responsabilité de LUMENE est de réparer ou replacer le produit. En aucun cas, LUMENE ne peut avoir de responsabilité contractuelle ou dédictuelle (y compris en cas de négligence dans l'utilisation du produit) que ce soit pour tous les dommages ayant une valeur supérieure au prix d'achat, ou pour tout autre type de dommage indirect, contingent, entrainant une perte de revenu, de profits, ou toute autre perte financière en rapport ou pas avec la capacité ou l'incapacité à utiliser le produit. Tous les dommages sus-cités ne pourrent être réclamés en vertu de la loi française. Tout litige ne pouvant être régle par la voie de la conciliation préliminaire et se rapportant à l'interprétation ou à l'execution de la garantie et des obligations ici containues feront l'objet d'une distinction selon les règles de conciliation et d'arbitrage de la Chambre de Commerce et d'Industrie de Paris par un ou plusieurs arbitrures conformément à ses règles. Les lois applicables sont les lois françaises.
