PAM 0720 SILVER - Purificateur d'air BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air avec fonctions climatisation et déshumidification
Marque	BOSCH
Modèle	PAM 0720 SILVER
Alimentation	220-240 V ~ 50 Hz
Fusible recommandé	10 A à action lente
Modes de fonctionnement	Climatisation, Déshumidification, Purification
Vitesse de ventilation	Réglable (manuelle et auto)
Temporisateur	Programmable (marche/arrêt)
Filtres	Filtre de base lavable ; Filtre purificateur double actif (optionnel)
Capacité réservoir d'eau	Extractible (capacité non spécifiée)
Évacuation air chaud	Tube d'évacuation à installer vers l'extérieur
Accessoires fournis	Tube d'évacuation avec diffuseur, ventouse, coulisse fenêtre/balcon
Sécurité	Protection enfant, arrêt automatique si réservoir plein
Entretien filtres	Nettoyage filtre de base à l'eau ; remplacement filtre double actif annuel
Niveau sonore	Bruits normaux: eau, compresseur, réfrigérant

FOIRE AUX QUESTIONS - PAM 0720 SILVER BOSCH

Comment installer le tube d'évacuation d'air ?

Vissez le tube sur le raccord avec languette push, puis fixez le diffuseur à l'extrémité libre. Assurez-vous que les clips sont fermés pour éviter qu'il ne tombe. Ne pliez pas excessivement le tube (longueur max 140 cm) pour garantir une bonne évacuation.

Comment utiliser le mode climatisation ?

Branchez l'appareil, dirigez le tube d'air chaud vers l'extérieur, vérifiez que le bouchon d'évacuation d'eau est en place. Allumez l'appareil, sélectionnez le mode climatisation, réglez la température souhaitée et la vitesse. L'appareil s'arrête automatiquement une fois la température atteinte.

Comment vider le réservoir d'eau ?

Lorsque le symbole de réservoir plein apparaît à l'écran, retirez le réservoir extractible en appuyant sur la poignée, videz-le dans un évier, puis remettez-le correctement en place. Si vous utilisez le mode continu, retirez le bouchon d'évacuation d'eau et placez un récipient.

Comment nettoyer les filtres ?

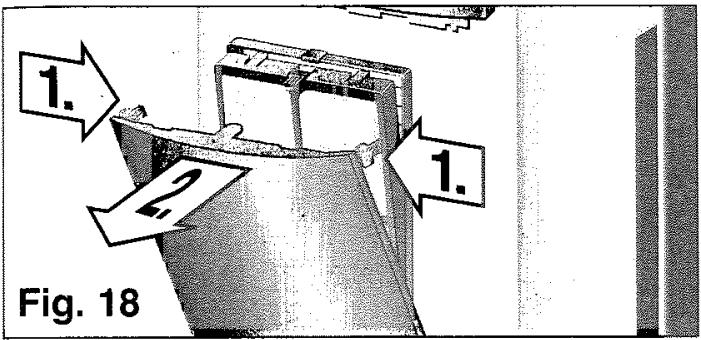

Débranchez l'appareil. Ouvrez la porte frontale en appuyant sur les clips latéraux. Retirez le filtre de base en appuyant sur le clip supérieur, lavez-le à l'eau courante et séchez-le. Pour le filtre double actif, remplacez-le une fois par an ou quand le symbole de changement s'affiche.

Que faire si le symbole de réservoir plein s'affiche ?

Videz le réservoir d'eau comme indiqué. Si le symbole persiste, vérifiez que le réservoir est correctement enclenché. L'appareil ne fonctionnera pas tant que le problème n'est pas résolu.

Comment programmer le temporisateur ?

Appuyez sur la touche Timer. Utilisez les touches '+' et '-' pour choisir entre Off, Start, Start/Stop ou Stop. Naviguez avec les touches up/down pour régler les heures. Les réglages se font par tranches de 15 minutes. Attendez 10 secondes pour valider.

L'appareil ne refroidit pas suffisamment, que faire ?

Vérifiez que le tube d'évacuation est correctement connecté, non plié et ne dépasse pas 140 cm. Assurez-vous que le bouchon d'évacuation d'eau est bien en place. Réduisez l'ouverture de la fenêtre avec la ventouse et fermez les volets pour limiter la chaleur extérieure.

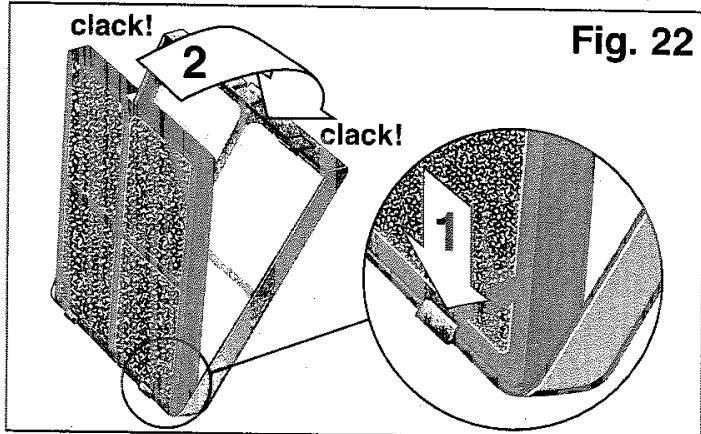

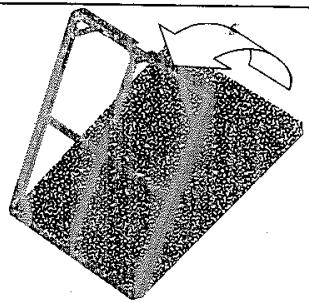

Comment installer le filtre purificateur double actif ?

Retirez le filtre de base. Placez le filtre double actif sur le positionneur en orientant la partie sombre vers le bas. Emboîtez l'ensemble dans le filtre de base par les crochets inférieurs, puis fixez le clip supérieur jusqu'au clic. Refermez la porte.

Quel type de prise utiliser ?

L'appareil doit être branché sur une prise secteur 220-240 V ~ 50 Hz avec terre. Utilisez un fusible de 10 A à action lente. Si vous utilisez une rallonge, elle doit avoir une section minimale de 1,5 mm² par borne et une longueur inférieure à 25 m.

Comment économiser de l'énergie ?

Éteignez l'appareil quand vous n'en avez pas besoin. Choisissez une température modérée (ne pas trop baisser). Placez l'appareil à l'abri du soleil et bien aéré. Utilisez des stores ou rideaux pour réduire l'apport de chaleur. Nettoyez régulièrement les filtres et vérifiez les raccordements du tube.

MODE D'EMPLOI PAM 0720 SILVER BOSCH

Protection de l'environnement

Conseils pour jeter l'emballage 47

Conseils pour jeter notre ancien appareil 47

Conseils pour économiser de l'énergie 47

Remarques importantes

Avant de brancher votre appareil. 48

Dans le cas où il y aurait des enfants dans le foyer. 48

Présentation de votre nouvel appareil

Panneau de commande 50

Description des accessoires 51

Conditions d'utilisation

Conditions d'utilisation 51

Concept de navigation

Touches "up" et "down". 52

Touches "+" et "-" 53

Mode d'emploi

Préparation de l'ordinateur avant utilisation 53 Connexion et déconnexion de l'appareil 56 Sélection du mode de fonctionnement 56 Climatisation 56 Déshumidification 57 Purification 57 Sélection de la température 58 Sélection de la vitesse 58 Ailettes latérales 59 Réglage de l'heure / Programmation du temporisateur 59

Nettoyage, transport et entretien

Nettoyage de l'appareil 63 Nettoyage et changement des filtres purificateurs 63 Conditions de transport 64 Conditions de rangement 64 Avant utilisation en début de saison 65

Conseils qui vous épargneront des appels au service technique

Conseils généraux de fonctionnement 65 Conseils généraux sur le niveau de bruit 65 Service technique / Garantie 66

Conseils pour jeter l'emballage

Respectez l'environnement au moment de jeter l'emballage de votre appareil. - Nos produits sont soigneusement emballés pour le transport. Tous les matériaux utilisés pour l'emballage respectent l'environnement (les cartons sont fabriqués à partir de papier recyclé) et peuvent être recyclés. En recyclant l'emballage, vous contribuez, d'une part, à la réduction de la consommation de matières premières et, d'autre part, à éviter la saturation des décharges d'ordures. - Contribuez de façon efficace à la protection de l'environnement en utilisant l'emballage de façon appropriée. Pour cela, emmenez-le au point de recyclage municipal le plus proche ou, s'il l'accepte, vous pouvez rendre l'emballage au commerçant qui vous a vendu l'appareil.

Conseils pour jeter votre ancien appareil

Débranchez l'appareil du secteur et coupez le câble de branchement. Les appareils comportent des matériaux recyclables pouvant être récupérés, ainsi que des matériaux dangereux (tels que des métaux lourds ou des fluides réfrigérants) qui peuvent polluer le sol ou l'atmosphère. Contribuez activement à la protection de l'environnement en vous assurant que votre ancien appareil est mis à la ferraille tout en respectant l'environnement. Pour cela, déposez l'appareil dans un point officiel de collecte ou de recyclage de matériaux (votre mairie vous indiquera le point de collecte le plus proche). Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la norme en vigueur. Cet appareil est marqué selon la directive française 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Conseils pour économiser de l'énergie

Lors de l'utilisation, votre appareil consomme de l'énergie, ce qui a un impact sur l'environnement. Il faut essayer d'améliorer l'efficacité de l'appareil et donc de diminuer la consommation.

Éteignez l'appareil lorsque vous n'en avez pas besoin. Choisissez une température appropriée ; des températures trop basses entraînent une consommation d'énergie élevée. Placez l'appareil dans un endroit éloigné des sources potentielles de chaleur (rayonnement solaire, etc.) et bien aéré. Assurez-vous que l'appareil est installé correctement. Lorsque l'air conditionné est en fonctionnement, on peut économiser jusqu'à 30 % d'énergie en réduisant l'entrée de chaleur dans la pièce grâce à l'installation de stores, persiennes ou rideaux sur les surfaces vitrées. Utilisez les accessoires que comporte votre appareil ainsi que les accessoires spécifiques décrits dans la partie "Description des accessoires" afin de minimiser l'entrée d'air extérieur dans la pièce. En cas d'utilisation d'accessoires requérant la pratique de trous dans les murs ou les fenêtres, il est conseillé de réduire au maximum les espaces et de les boucher avec de la silicone, du plâtre ou un autre matériau de ce type afin d'éviter que de l'air ne passe à travers ces espaces. Afin d'éviter une perte d'efficacité de votre appareil et donc une dépense d'énergie supérieure, il est conseillé de suivre les instructions relatives à la mise en place du

Protection de l'environnement

tube d'évacuation d'air selon les recommandations du fabricant (voir

"Préparation de l'appareil avant utilisation").

Évitez de trop plier et d'étirer inutilement le tube expulseur d'air. Pour évacuer l'air chaud dans le cas de fenêtres coulissantes, installez l'accessoire qui empêche l'entrée d'air chaud extérieur et optimise l'efficacité. Vérifiez que les raccordements entre le tube d'évacuation d'air et les manchons (collecteur et diffuseur) sont corrects. Voir "Possibilités d'évacuer l'air vers l'extérieur".

Assurez-vous que le diffuseur est placé de telle façon que la fenêtre puisse être fermée au maximum afin d'empêcher l'entrée d'air extérieur. Assurez-vous que les entrées et les sorties d'air ne sont pas obstruées. Gardez-les propres et exemptes de saleté, de poussière et de corps étrangers. Assurez-vous que les filtres de l'appareil sont propres et qu'ils sont installés correctement (voir "Nettoyage et Entretien"). En été, aérez l'habitation lorsque l'air extérieur est le plus frais (tôt le matin et pendant la nuit).

Remarques importantes

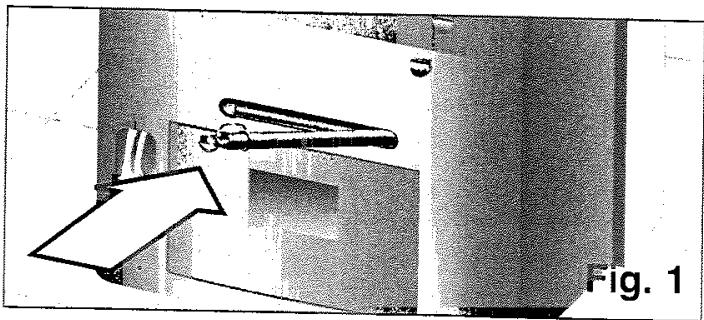

Avant de brancher votre appareil

Lisez le mode d'emploi avant de l'utiliser pour la première fois. Il comporte des informations importantes, aussi bien sur l'utilisation que sur la sécurité et l'entretien. Conservez ce mode d'emploi. Il peut éventuellement servir à un autre utilisateur. Ne mettez pas en marche un appareil endommagé. Le montage et le branchement de votre appareil doivent être effectués conformément aux instructions de montage et à la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous risquez de perdre la garantie. - Nos appareils sont conformes aux normes de sécurité en vigueur. Seuls des techniciens compétents en la matière sont autorisés à les réparer. C'est votre sécurité qui est en jeu. Assurez-vous que le bouchon d'évacuation est bien à sa place car il peut s'être déplacé pendant le transport, Fig. 1.

Le fabricant signale que l'utilisation de ces appareils est exclusivement dédiée à un usage domestique et/ou commercial ; on entend par commercial les bureaux ou les pièces de taille et caractéristiques similaires à celles qui sont spécifiées dans les catalogues commerciaux. L'usage industriel, on entend par ce terme l'usage dans des grandes surfaces ou près de sources de chaleur non ambiantes (résistances, radiateurs, etc...), n'est pas garanti.

Dans le cas où il y aurait des enfants dans le foyer

Ne pas s'asseoir, monter ou s'appuyer sur la porte frontale ou sur l'appareil d'air conditionné. L'appareil pourrait se renverser et causer des dommages corporels et/ou matériels. - Ne permettez pas aux enfants de jouer avec l'appareil d'air conditionné ou de le manipuler. Tenez les petits enfants éloignés de l'appareil d'air conditionné, spécialement si sa porte frontale est ouverte, pour éviter qu'ils ne se suspendent ou ne s'appuient à la porte, et empêcher ainsi le renversement de l'appareil. Ne permettez pas aux enfants de jouer ou d'introduire des objets dans les sorties d'air, et dans le reste des cavités de l'appareil.

Présentation de votre nouvel appareil

Présentation de votre nouvel appareil

Panneau de commande

ON/OFF

Touche temporisateur

Touche sortie d'air latérale

Touche Auto

Touche UP

Fig. 3

Touches

Down

Écran digital de visualisation de température, heures, fonction...

Visualisation de l'heure actuelle

Menu temporisateur

Menu heure de connexion

Menu heures de déconnexion

Visualisation du mode manuel / auto

38:88

off ①

88:88

(1) a + b = 8

米

38℃

Fig. 4

auto

Vitesse manuelle

Vitesse auto

Menu fonction :

• Climatisation
• Déshumidification
• Purification

Visualisation de la température voulue

Visualisation de fonctions complémentaires :

• Avertissement panne 2 Grilles latérales
• Avertissement changement filtre
• Réservoir eau plein

Présentation de votre nouvel appareil

Description des accessoires

	Ventouse	Filtredebase	FiltredoubleactifArt. Nr.:PAZ10000	Traversée de mur/Art. Nr.:PAZ11001	CoulissebalconArt. Nr.:448069
PAM0720	√	√	√ / ●	●	★
Dimensionsenv. (mini x maxi largeur)cm.				Ø mur 14	70 x 10205 x 10

Accessoires de série : ces accessoires sont livrés avec l'appareil. Accessoires en option : ces accessoires pourront être obtenus auprès du service officiel de la marque ou chez des distributeurs agréés. Accessoires en option : ces accessoires ne pourront être acquis qu'auprès du service officiel de la marque.

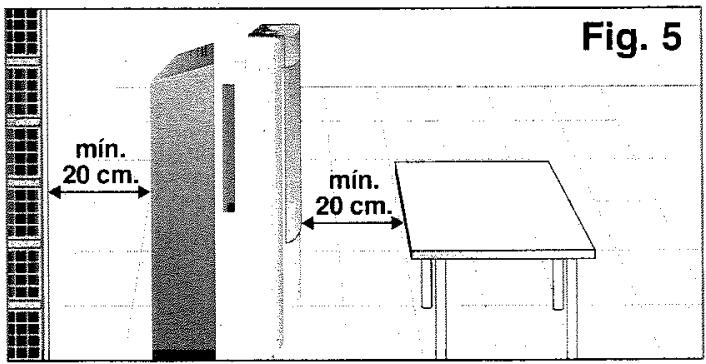

Conditions d'utilisation

Conditions d'utilisation

Cet appareil doit être branché sur secteur 220/240 V et 50 Hz, avec prise de terre. Protection grâce à un fusible de 10 A à action lente. En cas d'utilisation d'une rallonge, celle-ci devra comporter une prise de terre, sa section devra être, au minimum, de 1,5 mm² par borne et elle devra mesurer moins de 25 m. Le câble de branchement sur secteur dispose d'un logement dans la partie postérieure de l'appareil. Voir Fig. 2. - Ne laissez pas entrer d'eau, ne couvrez pas les entrées et les sorties d'air de votre appareil. - Par sécurité, avant de brancher votre appareil, assurez-vous qu'il se trouve à une distance d'au moins 20 cm de toute surface, Fig. 5.

Attention !

Si, pour une raison quelconque, il était nécessaire de changer le câble de branchement sur secteur électrique, ceci devra être réalisé par un service d'assistance agréé par le Service Technique Officiel.

Si vous éteignez l'appareil et le rallumez, le compresseur se remettra à fonctionner au bout de 3 minutes environ. Ce laps de temps est nécessaire pour garantir un fonctionnement correct.

Évitez d'entrer en contact direct avec l'air expulsé par le tube expulseur.

Concept de navigation

Le panneau de commande de votre appareil a été créé de façon à faciliter l'utilisation de celui-ci. Vous devez tenir compte des caractéristiques suivantes.

Le concept de navigation de l'appareil est basé sur l'utilisation des touches "up" et "down" (monter et descendre) pour se déplacer vers le haut ou vers le bas de l'écran. Les touches "+" et "-" (droite et gauche) vous permettront de vous déplacer vers la droite et la gauche, dans le rectangle de sélection. Ce rectangle indique la fonction sélectionnée, sur laquelle vous pouvez agir. Afin de mieux comprendre le concept de navigation, voyons l'exemple suivant.

Les touches "up" et "down" vous servent à vous déplacer vers le haut et vers le bas de l'écran.

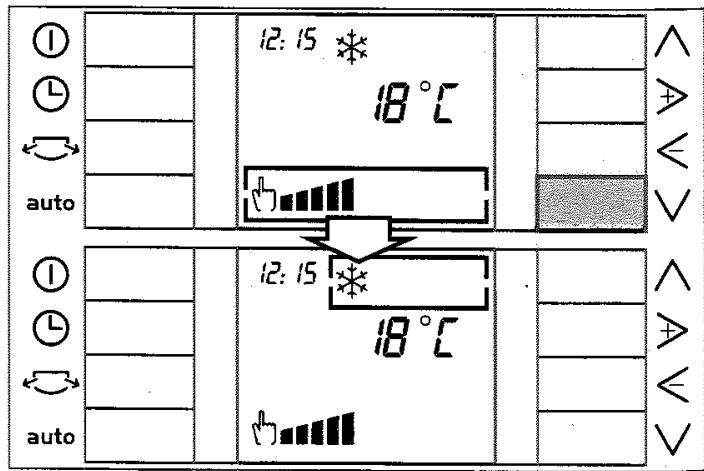

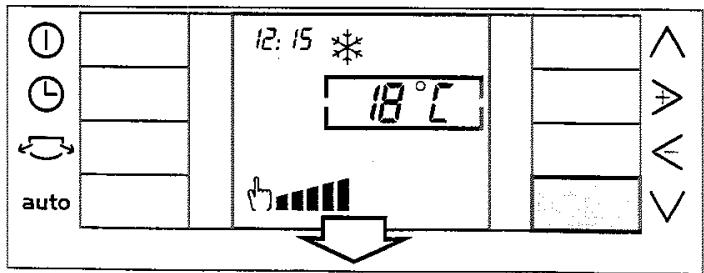

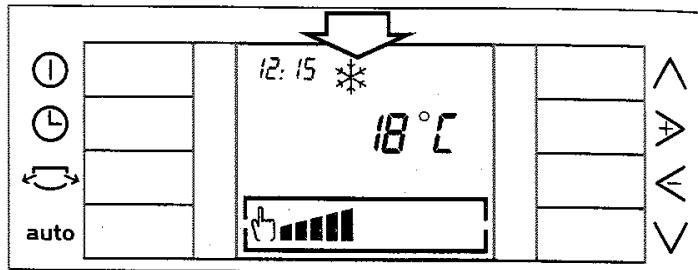

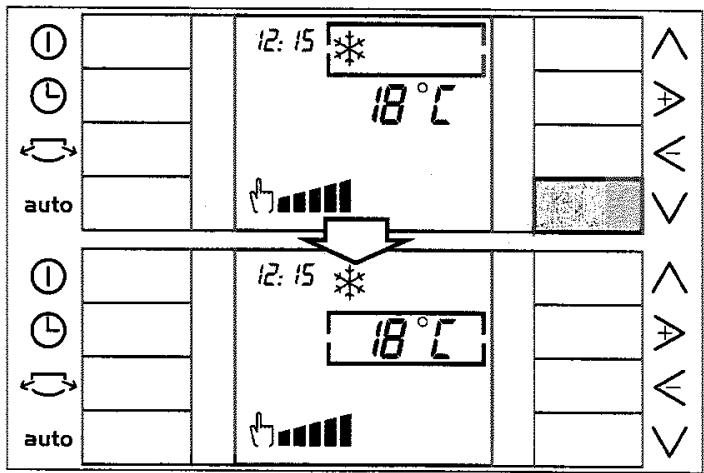

Touche "down" (vers le bas) :

Supposons que la situation initiale est celle indiquée sur la première figure (le rectangle de sélection est placé sur l'option modes de fonctionnement). Si vous appuyez sur la touche vers le bas, le rectangle de sélection se déplace vers le bas et se place sur la fonction "Sélection de la température".

Si vous appuyez à nouveau sur la touche vers le bas, le rectangle de sélection se déplace vers le bas et se place sur la fonction "Sélection de la vitesse".

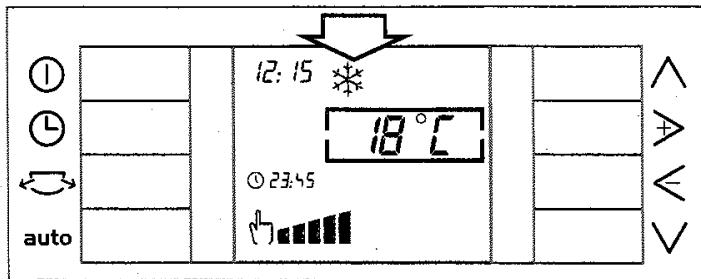

Touche "up"

Le fonctionnement de la touche est exactement le même que celui de la touche , à la différence près que le rectangle de sélection se déplace vers le haut.

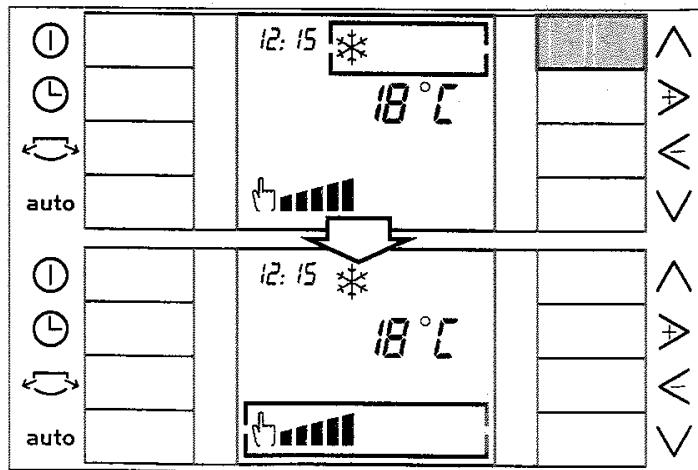

Fonctionnement cyclique :

L'utilisation des deux touches est cyclique. Cela signifie que : si vous vous trouvez dans la partie inférieure de l'écran et que vous appuyez à nouveau sur la touche , le rectangle de sélection passe dans la partie supérieure de l'écran. De même, si vous vous trouvez dans la partie supérieure de l'écran et que vous appuyez sur la touche , le rectangle de sélection passe dans la partie inférieure de l'écran.

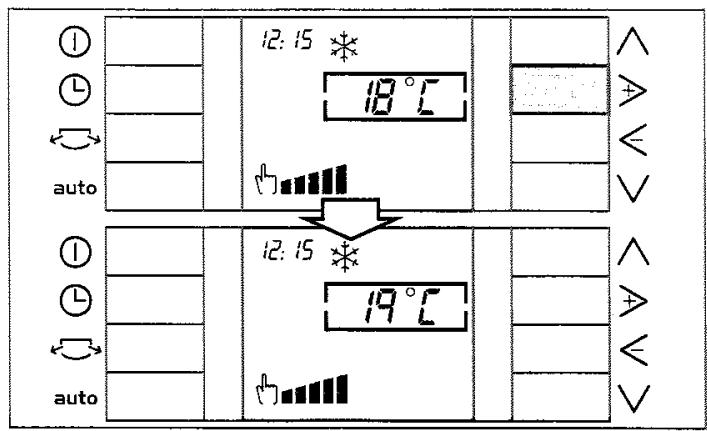

Touches "+" et "-"

Les touches "+" et "-" vous servent à vous déplacer vers la droite et la gauche, dans le rectangle de sélection. Si la fonction sélectionnée est la température, les touches vous serviront à augmenter et à diminuer < la température souhaitée, tel que le montre l'exemple suivant :

Mode d'Emploi

Préparation de l'ordinateur avant utilisation

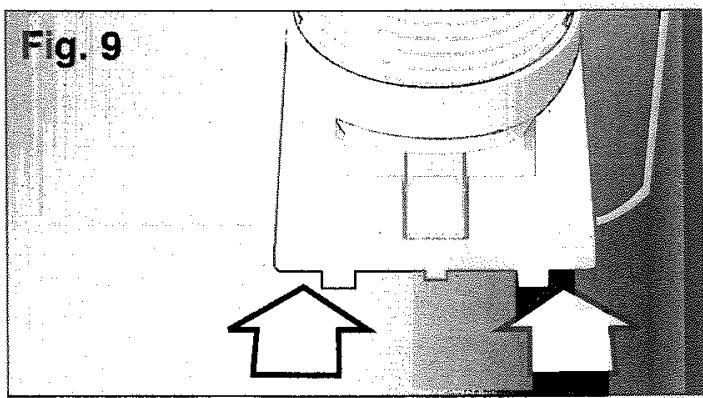

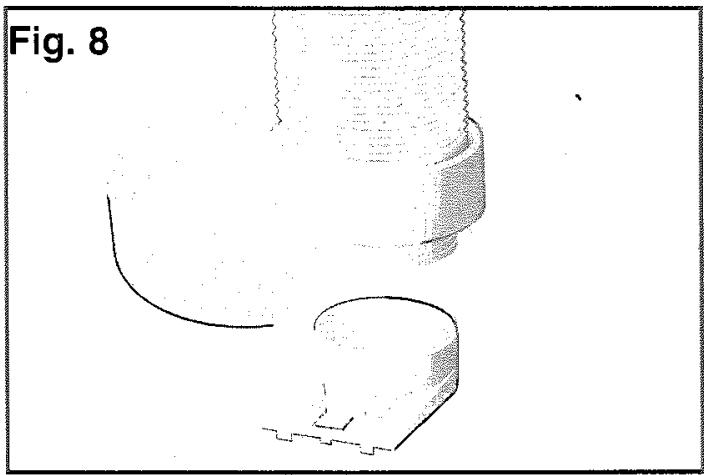

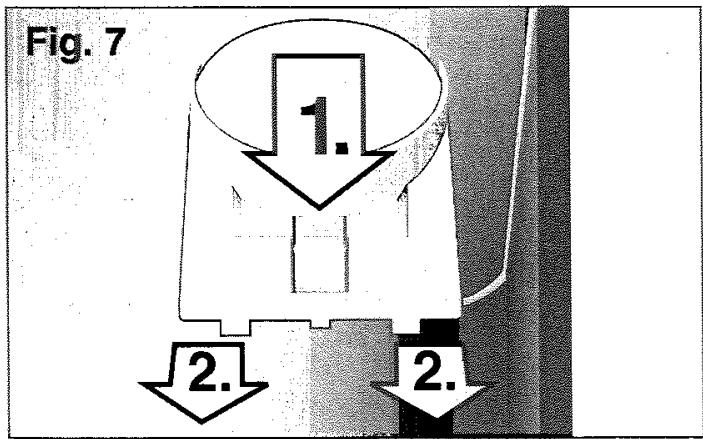

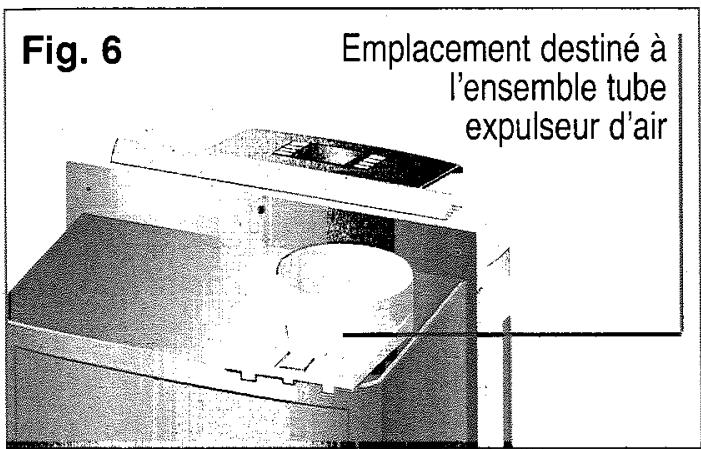

Installation du tube d'évacuation d'air

Placez le tube d'évacuation d'air dans le raccord avec languette « push » et le visser vers la gauche, Fig. 6.

Si cela vous semble plus simple, vous pouvez aussi retirer le raccord de l'appareil en appuyant sur la languette « push » et en le glissant vers l'extérieur. Fig. 7.

Une fois à l'extérieur, vissez le tube d'évacuation d'air selon la fig. 8, en s'assurant qu'il est parfaitement fixé.

Aussitôt, placez cet ensemble dans l'appareil en le glissant dans son emplacement Fig. 9.

Mode d'Emploi

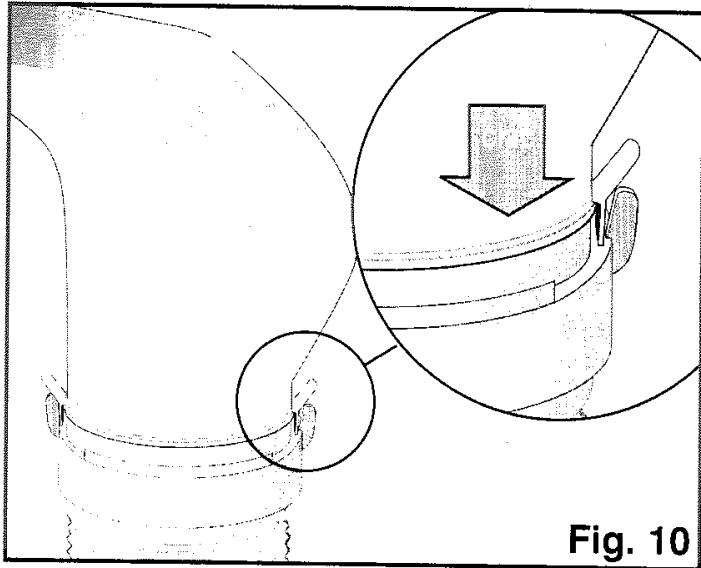

Fixation diffuseur tube d'évacuation d'air

Placez le diffuseur dans l'extrémité libre du tube en appuyant légèrement les deux parties jusqu'à ce que vous entendiez un « clac ». Assurez-vous que les clips sont fermés pour éviter que le diffuseur ne tombe. Fig. 10.

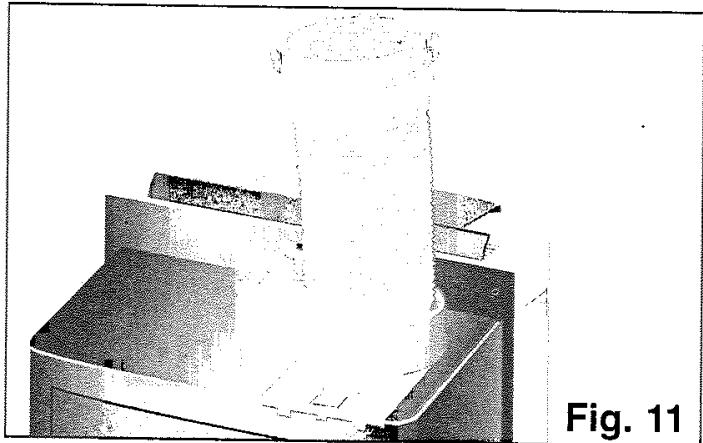

Installation en mode déshumidification et purification

Enlevez le diffuseur et mettez le tube expulseur d'air dans la position indiquée sur la figure 11. Si vous le désirez, il est également possible de démonter complètement le tube expulseur.

Installation des accessoires d'évacuation d'air en mode réfrigération

Il existe une série d'accessoires facilitant

l'évacuation d'air chaud (voir partie

"Description des accessoires").

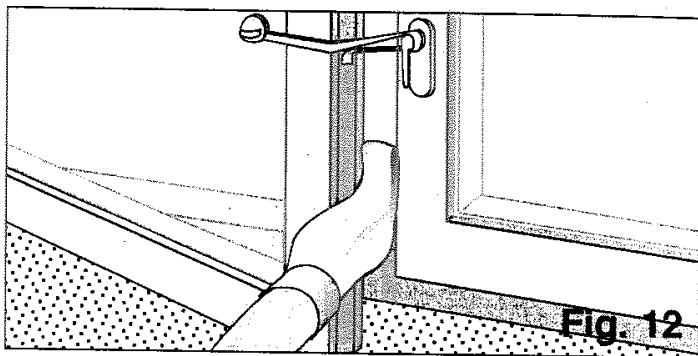

Installation de la ventouse

Entrouvrez la fenêtre et introduisez le diffuseur entre le battant et la chambranle. Fermez la fenêtre au maximum et maintenez-la ainsi grâce à la ventouse fournie, Fig. 12.

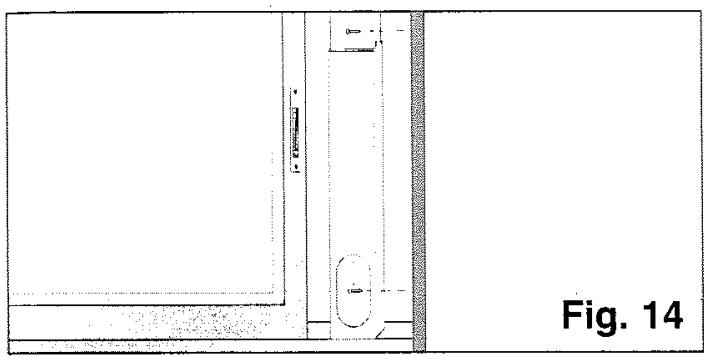

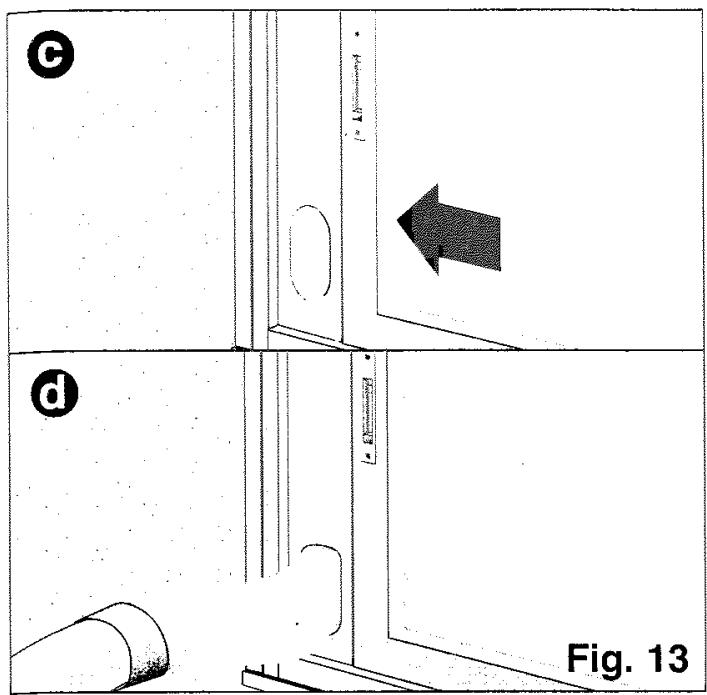

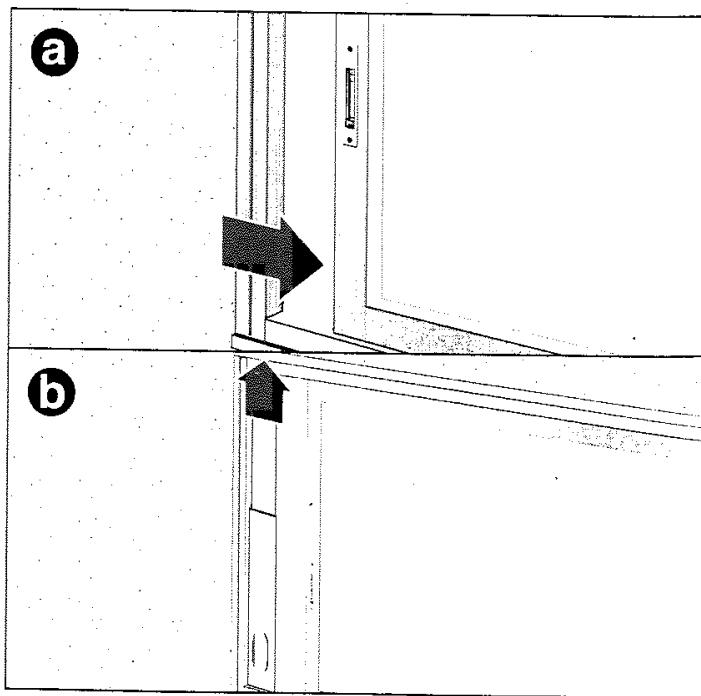

Installation de la coulisse fenêtre / balcon

Il est également possible d'utiliser l'accessoire d'installation pour fenêtre / balcon coulissant (voir "Description des accessoires") fourni avec l'appareil, Fig. 13 : a, b, c, d. Celui-ci sert aussi bien pour les fenêtres horizontales que verticales.

Pour pouvoir être fixé à la fenêtre / au balcon, il compte deux orifices latéraux. Avec deux tournevis (non fournis avec l'accessoire), l'utilisateur pourrait le fixer à la chambranle ou au mur pour qu'il ne puisse bouger ou tomber, Fig. 14.

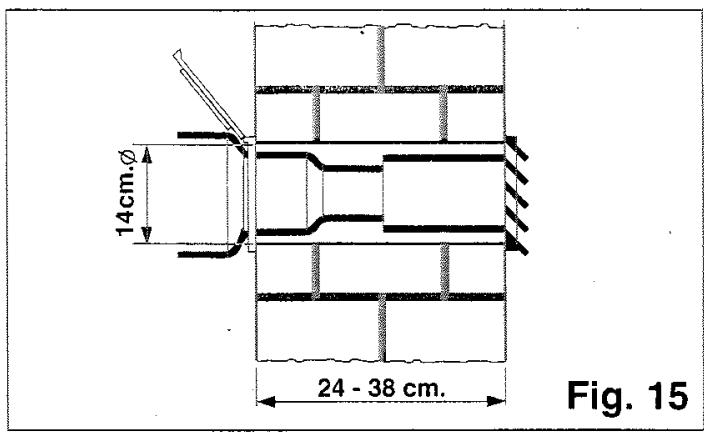

Installation fixe

Elle s'effectue en utilisant l'accessoire de traversée de mur. Voir "Description des accessoires".

Pour expulser l'air chaud à travers le mur, il faut pratiquer un orifice de 14 cm de diamètre dans celui-ci afin de placer la traversée, Fig. 15.

- Retirez le diffuseur et connectez le tube expulseur d'air à l'accessoire.

Remarques :

N'étirez pas le tube expulseur d'air chaud inutilement (longueur maximale 140 cm). Au moment de mettre le tube en place, ne le pliez pas trop. Si cela était le cas, l'air chaud ne pourrait pas sortir correctement, ce qui pourrait entraîner une diminution de la puissance frigorifique et du rendement. Pour atteindre l'efficacité de climatisation maximale et le niveau de bruit minimum, il est conseillé de placer le tube expulseur à une hauteur supérieure à la hauteur totale de l'appareil, Fig. 16.

Mode d'emploi

Connexion et déconnexion de l'appareil

Pour le mettre en marche, il faut appuyer sur la touche "On"/"Off" ①

12:15 * 18 °C auto				^ > < V

Attention !

Assurez-vous que l'appareil est branché sur secteur.

Sélection du mode de fonctionnement

Sur l'appareil, vous pouvez sélectionner chacune des fonctions décrites ci-après :

Placez le rectangle dans le menu modes de fonctionnement, grâce aux touches "up" et "down" (voir "Concept de navigation") :

Touches "up" et "down".

Avec les touches "+" et "-", vous vous déplacez dans ce menu et sélectionnez la fonction voulue (voir "Concept de navigation" : touches "+" et "-").

Climatisation

Avec ce mode, l'appareil fait baisser la température ambiante jusqu'à ce que la température souhaitée par l'utilisateur soit atteinte. En même temps, il déshumidifie et purifie l'air ambiant, créant ainsi un climat agréable.

• Branchez l'appareil sur secteur.
• Dirigez le tube expulseur d'air chaud vers l'extérieur (voir la partie "Préparation de l'appareil avant utilisation"). Vérifiez que le bouchon est placé dans le tube d'évacuation d'eau afin d'empêcher que l'eau ne sorte à l'extérieur et ne mouille la surface d'appui.

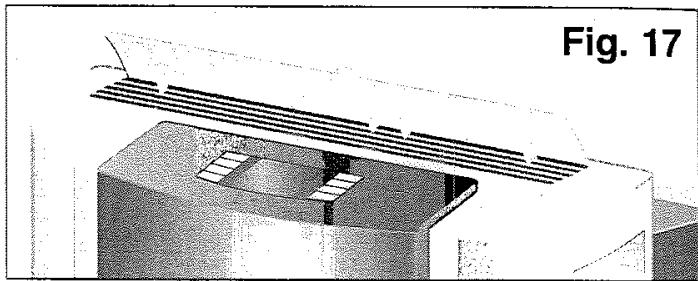

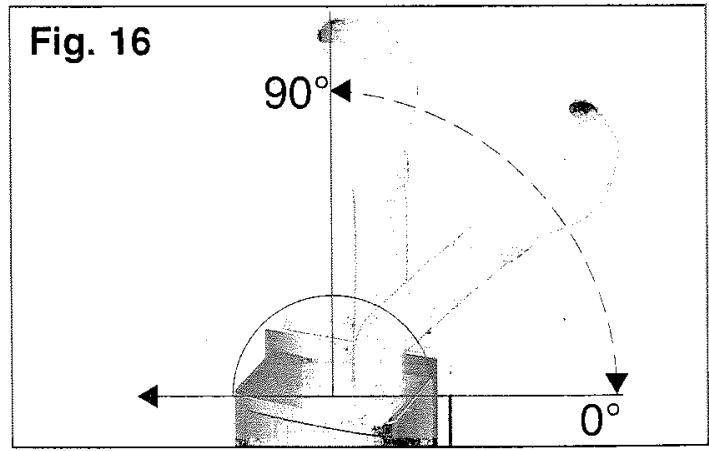

Levez l'orientateur d'air situé dans la partie supérieure de l'appareil (Fig. 17).

• Mettez l'appareil sous tension en appuyant sur la touche "On". Sélectionnez la fonction climatisation (voir la partie "Sélection du mode de fonctionnement"). Sélectionnez la température voulue (voir la partie "Sélection de la température"). Si l'appareil se débranche automatiquement car la pièce a atteint la température voulue, il faudra attendre que la température ambiante augmente de 2 à 3 °C pour qu'il se remette en marche. Sélectionnez la vitesse de fonctionnement (voir la partie "Sélection de la vitesse").

Pendant le fonctionnement en mode air conditionné, une partie de l'eau condensée générée est évaporée de façon automatique et est évacuée vers l'extérieur en même temps que l'air expulsé, à travers le tube expulseur d'air chaud.

Dans des conditions de forte humidité, l'appareil accumulera de l'eau condensée dans le réservoir arrière. Lorsqu'un certain niveau est atteint, l'appareil émettra deux signaux sonores. Simultanément, un symbole apparaîtra sur l'écran, signalant que ce réservoir doit être vidé. Dans ce cas, l'appareil s'arrête. Pour vider le réservoir extractible, il suffit d'appuyer sur la poignée puis d'extraire soigneusement le réservoir et de le transporter pour vider l'eau dans le tout-à-l'égout le plus proche.

Une fois que le réservoir d'eau aura été vidé et correctement remis à sa place dans l'appareil, le symbole disparaîtra de l'écran.

Mode d'emploi

Attention !

Avant de rebrancher l'appareil, après avoir vidé toute l'eau, n'oubliez pas de remettre le réservoir correctement en place dans l'appareil. Dans le cas contraire, le symbole ne disparaîtra pas de l'écran et l'appareil ne fonctionnera pas.

Nous vous rappelons qu'une fois que l'appareil est éteint, il faut attendre environ 3 minutes pour que le compresseur se remette en marche. C'est le temps nécessaire pour garantir un fonctionnement correct de l'appareil.

Déshumidification

Avec ce mode de fonctionnement, l'appareil réduit l'humidité ambiante. Il purifie en même temps l'air ambiant, créant ainsi un climat agréable.

Branchez l'appareil sur secteur. Mettez le tube expulseur de l'air chaud en place, de la façon indiquée dans la partie "Préparation de l'appareil avant utilisation". Levez l'orientateur d'air situé dans la partie supérieure de l'appareil.

Il existe deux possibilités d'évacuer l'eau condensée : par le biais du réservoir extractible et de façon continue.

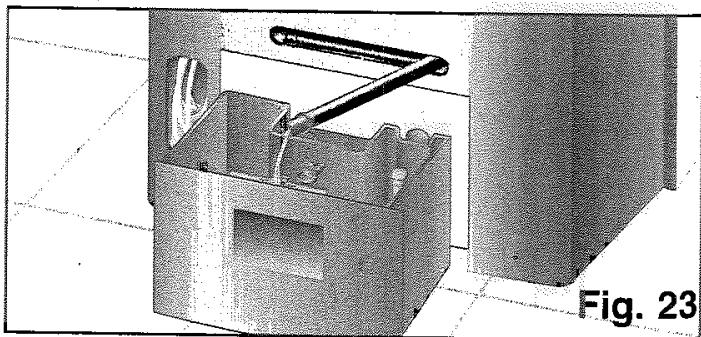

Déshumidification via le réservoir extractible

• Vérifiez que le réservoir extractible est placé correctement dans l'appareil, de même que le bouchon du tube d'évacuation d'eau, afin d'éviter que l'eau ne s'écoule à l'extérieur et ne mouille la surface d'accueil.
• Lorsque l'eau accumulée dans le réservoir extractible atteint un certain niveau, deux signaux sonores se déclenchent l'un après l'autre. En même temps, le symbole indiquant que le réservoir extractible est plein s'affiche sur l'écran, signalant la nécessité de le vider. Dans ce cas, l'appareil s'arrête. Le symbole et les signaux sonores se déclenchent également lorsque le réservoir extractible n'est pas placé correctement dans son emplacement.
• Dans ces deux cas, retirez le réservoir et versez soigneusement l'eau dans le tout-à-l'égout le plus proche.

Déshumidification en mode continu

• Placez un récipient à la sortie du tube d'évacuation d'eau pour récupérer l'eau condensée, ou orientez le tube vers un tout-à-l'égout à proximité.
• Enlevez le bouchon du tube d'évacuation d'eau situé dans la partie arrière inférieure de l'unité. Dans ce mode, l'appareil ne s'arrête pas. Il n'avertit pas non plus, à l'aide de signaux sonores ni du symbole [ ], que le réservoir extractible est plein.
• Sélectionnez la fonction de déshumidification (voir partie "Sélection du mode de fonctionnement").
• Sélectionnez la vitesse de fonctionnement (voir partie "Sélection de la vitesse").

Avertissements

La quantité d'eau déshumidifiée peut varier selon les conditions ambiantes (voir « Renseignements Techniques »).

La température n'apparaît pas à l'écran et ne peut donc pas être sélectionnée ni modifiée en mode déshumidification.

Attention !

Pour changer de fonction, n'oubliez pas de dévisser le bouchon du tube d'évacuation d'eau. Dans le cas contraire, de l'eau sortirait lorsque l'appareil serait mis en marche.

N'oubliez pas que pour que l'appareil fonctionne, la température ambiante doit être supérieure ou égale à 18°C.

En mode de déshumidification, l'appareil expulse de l'air chaud par le tube d'évacuation. Ceci est nécessaire pour une plus grande efficacité de l'appareil dans ce mode.

Purification

Ce mode permet à l'air de l'intérieur de la pièce de circuler à nouveau (ventilation) tout en passant par un système de filtrage.

L'appareil est équipé d'un filtre de base (installé dans l'appareil) et d'un filtre double actif qui doit être installé dans l'appareil par l'utilisateur, voir rubrique « Installation filtre purificateur (double actif) » afin d'éviter :

Mode d'emploi

Programmation du temporisateur

Pour programmer les heures de connexion ou de déconnexion de l'appareil, celui-ci doit être allumé et l'heure doit être réglée.

Appuyez sur la touche "Timer" L afin de pouvoir naviguer dans le menu temporisateur. En appuyant sur la touche "+" du menu temporisateur, il est possible de programmer les différentes fonctions offertes par l'appareil. Il s'agit des fonctions suivantes :

• "Off" : appareil non programmé.
• "Start" : heures de mise en marche de l'appareil.
• "Start / Stop" : programmation de l'heure de début et de fin de marche de l'appareil.
• "Stop" : programmation de l'heure d'arrêt de l'appareil.

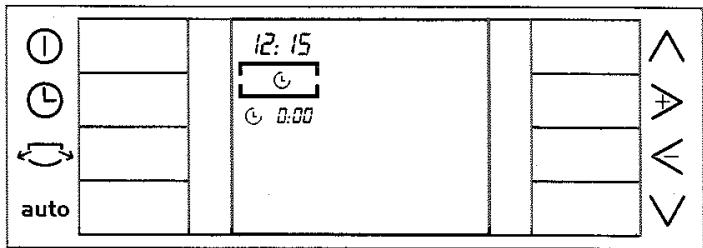

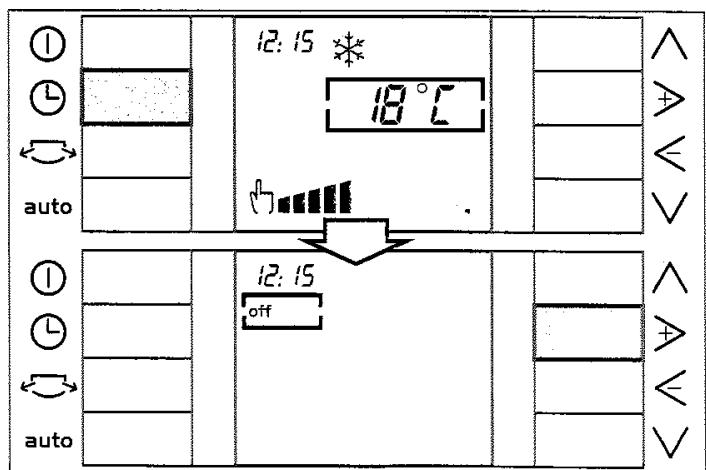

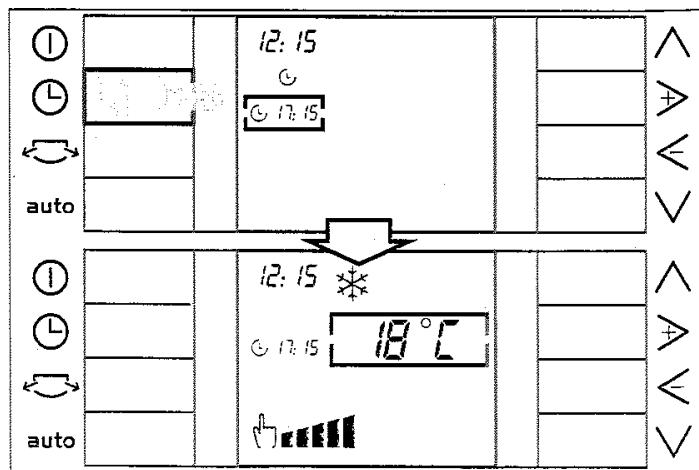

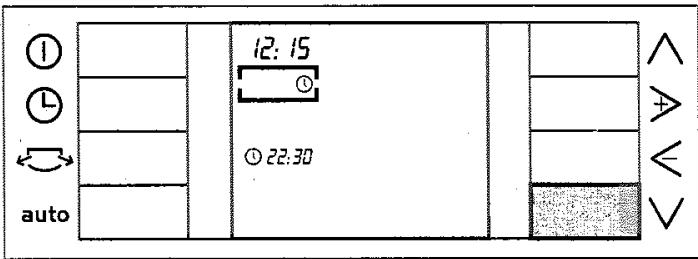

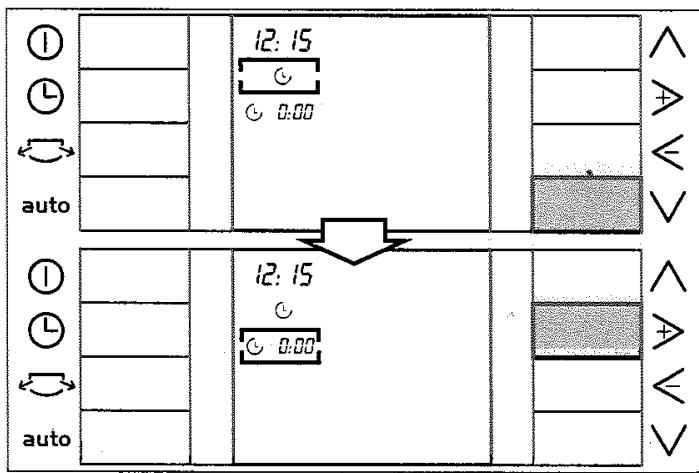

Programmation connexion de l'appareil "Start"

Appuyez sur la touche "Timer" pour positionner le curseur dans le menu temporisateur. Par défaut, la première fonction programmée apparaît.

Sélectionnez la fonction "Start" à l'aide des touches "+" et "-" (voir Touches "+" et "-").

Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu'au menu heures de connexion. Une fois dans ce menu, l'heure de programmation peut être modifiée jusqu'à obtenir l'heure voulue, à l'aide des touches "+" et "-".

• Cette modification s'effectue par tranches de 15 minutes. Pour garder en mémoire l'heure de début programmée, il suffit d'appuyer sur la touche "Timer", ou d'attendre 10 secondes sans appuyer sur aucune touche. L'heure programmée apparaîtra à l'écran, à côté du symbole correspondant (dans le cas présent le symbole "Start"), de même que les fonctions prédéterminées.

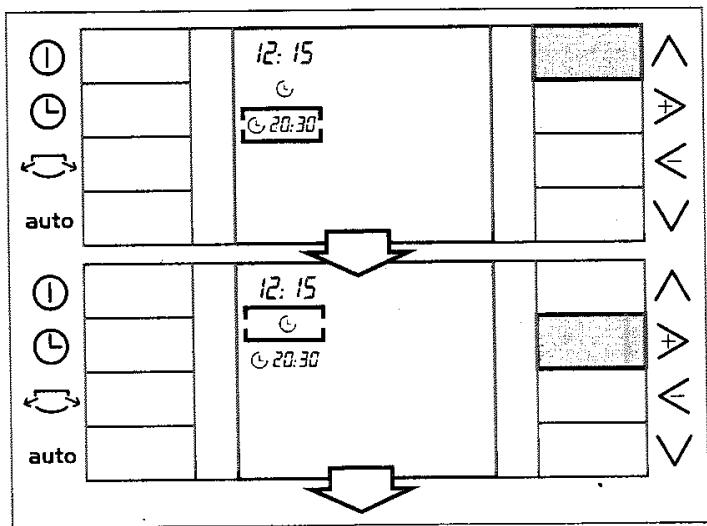

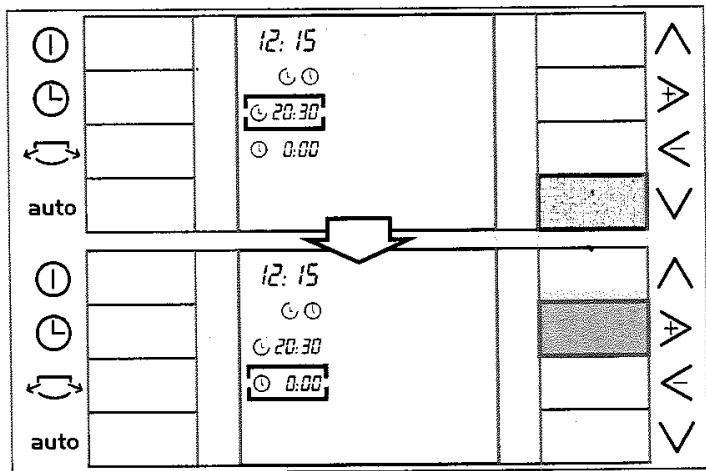

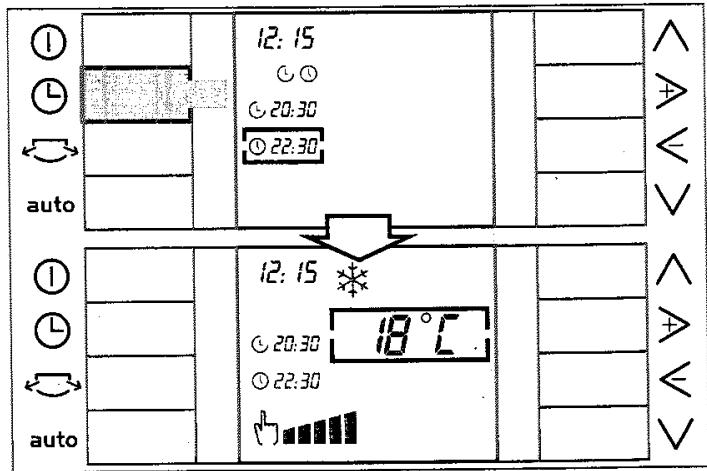

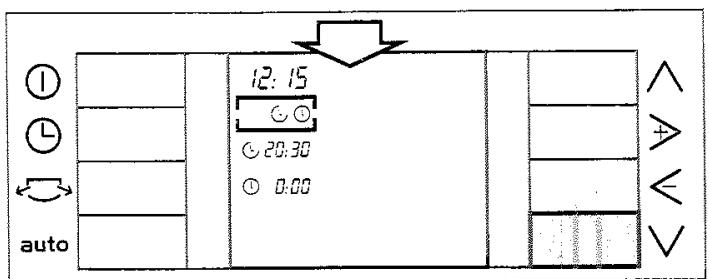

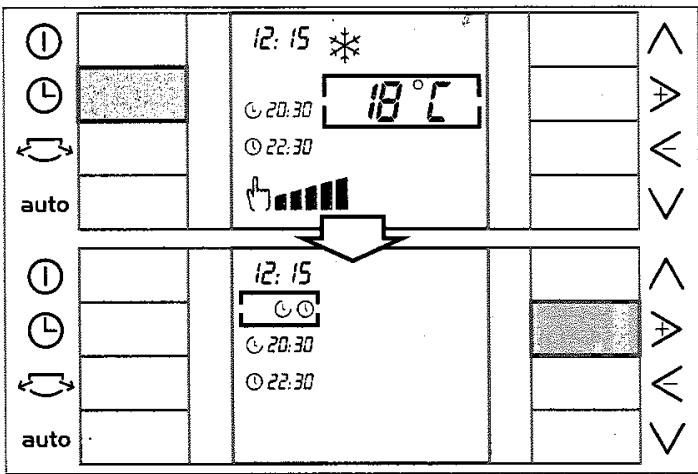

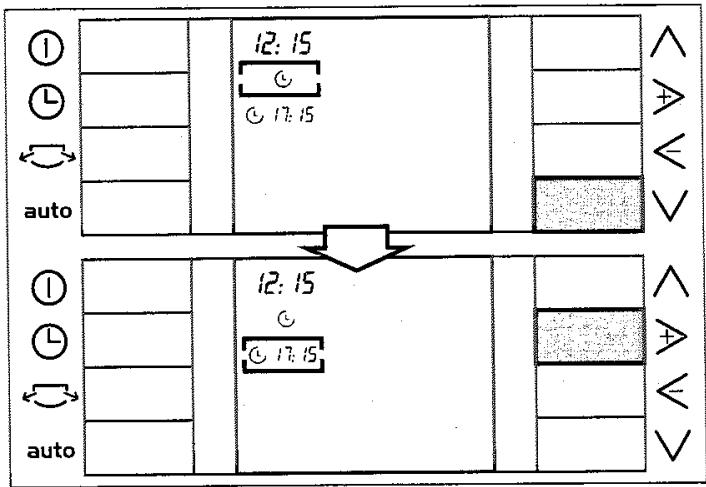

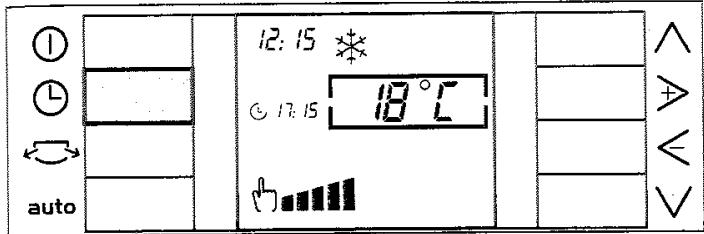

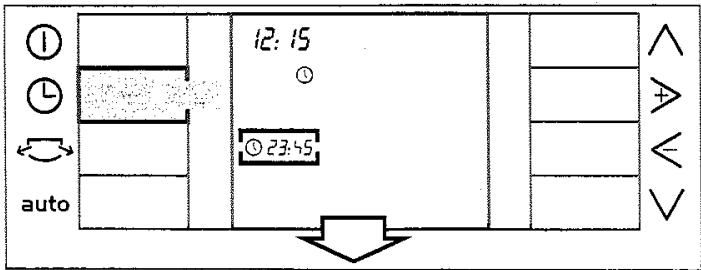

Programmation connexion et déconnexion de l'appareil "Start" / "Stop"

Appuyez sur la touche "Timer" pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparaît.

Sélectionnez la fonction "Start" à l'aide des touches "+" et "-" (voir Touches "+" et "-"). Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu'au menu heures de connexion. Une fois dans ce menu, l'heure de programmation peut être modifiée jusqu'à obtenir l'heure voulue, à l'aide des touches "+" et "-".

Lorsque vous appuyez à nouveau sur la touche "up", le curseur se place dans le menu temporisateur. À l'aide des touches "+" et "-", sélectionnez la fonction "Start" / "Stop" (voir Touches "+" et "-").

Avec la touche "down", déplacez le curseur jusqu'au menu heures de déconnexion. L'heure de déconnexion peut être modifiée jusqu'à atteindre l'heure voulue, à l'aide des touches "+" et "-". L'heure se modifie par tranches de 15 min.

Pour garder en mémoire l'heure de début/arrêt programmée, il suffit d'appuyer sur la touche "Timer", ou d'attendre 10 secondes sans appuyer sur aucune touche. L'heure programmée apparaîtra à l'écran.

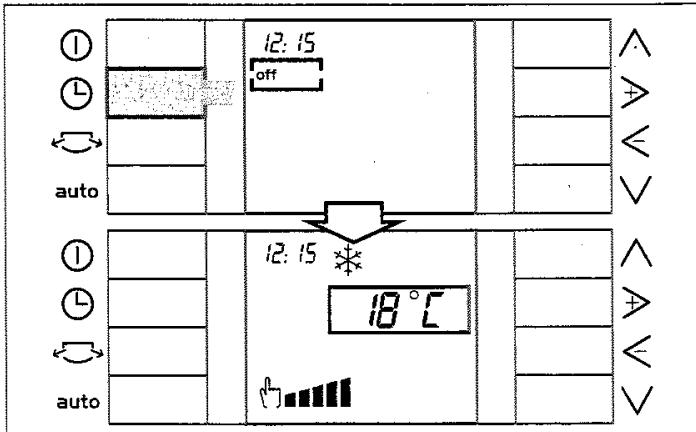

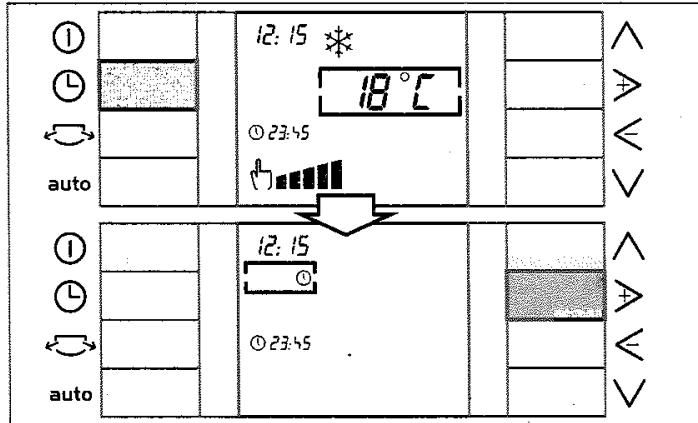

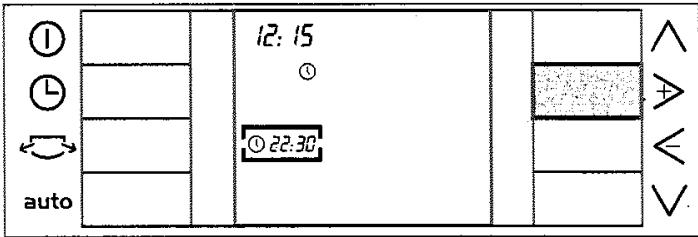

Programmation déconnexion de l'appareil

Appuyez sur la touche "Timer" pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparaît.

Mode d'emploi

Sélectionnez la fonction "Stop" à l'aide des touches "+" et "-" (voir Touches "+" et "-").

Avec la touche "down" (voir Touches "up" et "down"), le curseur descend jusqu'au menu déconnexion. Une fois dans ce menu, l'heure de déconnexion peut être modifiée jusqu'à obtenir l'heure voulue, à l'aide des touches "+" et "-". L'heure se modifie par tranches de 15 min.

Pour garder en mémoire l'heure d'arrêt programmée, il suffit d'appuyer sur la touche "Timer" (L), ou d'attendre 10 secondes sans appuyer sur aucune touche. L'heure programmée apparaîtra à l'écran.

Déconnexion du temporisateur

Appuyez sur la touche "Timer" (L) pour positionner le curseur dans le menu temporisateur. Par défaut, la dernière fonction programmée apparaît.

Sélectionnez la fonction "Off" à l'aide des touches "+" et "-". Pour déconnecter le temporisateur, il suffit d'appuyer sur la touche "Timer", ou d'attendre 10 secondes sans appuyer sur aucune touche. Aucune heure programmée n'apparaîtra à l'écran.

Les valeurs et les fonctions programmées dans le temporisateur resteront actives et les opérations correspondantes se répéteront quotidiennement aux heures programmées, tant que celles-ci n'auront pas été désactivées ou annulées de la manière que nous venons de décrire.

Nettoyage et entretien

Nettoyage de l'appareil

Par mesure de sécurité, avant de nettoyer l'appareil, il est recommandé de le débrancher. L'appareil peut être nettoyé avec un chiffon ou une éponge, de l'eau tiède et un détergent doux. N'utilisez jamais d'eau chaude (à plus de 40 °C), d'eau de javel, d'essence, d'acides, d'éponges abrasives, de brosses ou de détergents abrasifs, et évitez que de l'eau n'entre dans l'appareil. Ne nettoyez pas l'appareil avec un tuyau d'arrosage ni avec de l'air à pression.

Nettoyage et changement des filtres purificateurs

Pour ouvrir la porte frontale de l'appareil (il n'est pas nécessaire de la retirer), il suffit d'appuyer sur les clips latéraux de celle-ci (Fig. 18, 1.) et de tirer vers vous (Fig. 18, 2.). La porte comporte une butée jusqu'à laquelle elle s'ouvre sans risque de tomber.

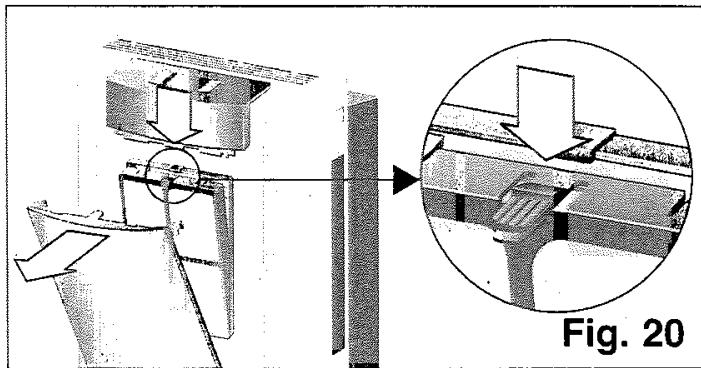

Tous les modèles comportent un filtre d'air de base qu'il faut nettoyer au bout d'un certain temps, Fig. 19. Pour cela, il suffit d'appuyer sur le clip situé sur la partie supérieure et de le retirer, Fig. 20. Pour le laver, il suffit de le passer sous l'eau courante, de le sécher et de le remettre à sa place.

Filtre de base lavable Fig. 19

Attention !!!

N'introduisez pas le filtre de base dans le lave-vaisselle. Le matériel plastique qui le compose n'est pas approprié au lave-vaisselle et ne résiste pas aux températures élevées des programmes de lavage. Il finirait par se déformer ou même se rompre.

Ces modèles possèdent en plus un filtre purificateur (double actif) qui devra être installé par l'utilisateur (Voir rubrique « Installation filtre purificateur (double actif) »).

Le filtre purificateur assure une meilleure qualité de filtrage de l'air qui circule à nouveau dans la pièce à travers l'appareil.

La présence du filtre purificateur peut réduire légèrement la capacité frigorifique de l'appareil. Surtout, s'il est saturé ou abîmé, dans ce cas il est recommandé de le vérifier et de le remplacer au moins une fois par an ou dès l'apparition du symbole « avertissement changement de filtre » dans l'écran. Ces accessoires pourront être obtenus auprès du Service Officiel du Fabricant ou chez des distributeurs agréés (voir rubrique « Description des accessoires »).

Une fois le contrôle remplacé, pour faire disparaître le symbole de l'écran, il faudra appuyer simultanément sur les touches « + » et « - ». À ce moment-là, le symbole disparaîtra de l'écran, indiquant que le contrôle est à nouveau opérationnel.

Installation du filtre purificateur (double actif) :

• Vérifiez que le filtre purificateur est placé dans le positionneur, dans le cas contraire, placez-le comme indiqué dans la Fig. 21. Placez la partie obscure du filtre en contact avec le positionneur.

Fig. 21

• Retirez le filtre de base de l'appareil, Fig. 20.
• Introduisez le filtre double actif + positionneur dans le filtre de base comme indiqué dans la Fig. 22, en tenant compte que vous devrez en premier lieu l'emboîter dans les crochets inférieurs.

• Installez l'ensemble dans l'appareil en faisant coïncider les crochets inférieurs avec les orifices situés dans la carcasse frontale de l'appareil et en appuyant sur le clip supérieur jusqu'à entendre un « clic » indiquant que l'ensemble est correctement placé.
• Fermez la porte frontale de l'appareil.

Attention !

Pour garantir un fonctionnement correct de l'appareil, ne placez qu'un jeu de filtres sur le support.

Remarques :

Afin de faciliter le nettoyage et le changement des filtres, il est également possible de retirer la porte frontale de l'appareil.

Pour cela, il suffit d'ouvrir la porte jusqu'à la première butée (la porte reste ouverte avec une légère inclinaison ; Fig. 18) et de tirer fortement vers vous. Pour la remettre en place, faites coïncider les crochets inférieurs de la porte avec les orifices de la carcasse de l'appareil jusqu'à ce que les crochets s'emboîtent dans les clips de la carcasse.

L'équipement compte des roues afin de faciliter son déplacement. Si nécessaire, vous pouvez l'incliner pour faciliter son déplacement. Dans ce cas, il convient d'attendre au moins une heure avant de brancher à nouveau l'appareil.

Avant, retirez l'eau de condensation se trouvant dans le réservoir interne en sortant le tube d'évacuation d'eau de son logement et en retirant le bouchon, Fig. 23, pour évacuer l'eau générée. Pour cela, vous devrez placer un récipient (ou le réservoir extractible de l'appareil) à la sortie du tube d'évacuation d'eau pour récupérer l'eau condensée, ou orientez le tube vers un tout-à-l'égout à proximité. Une fois que le réservoir est vide, n'oubliez pas de remettre le bouchon en place et le tube dans son logement.

Conditions de rangement

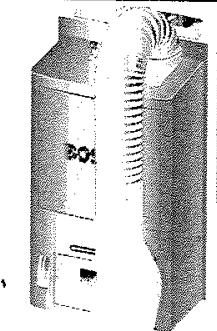

À la fin de chaque saison, pour que votre appareil occupe le moins de place possible, vous devrez mettre le tube expulseur en position de repos.

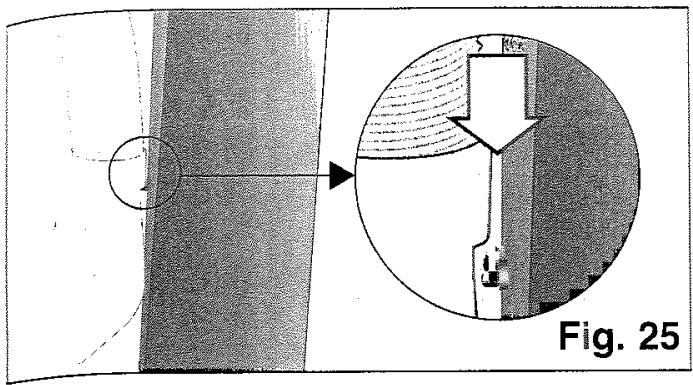

Pour cela, pliez le tube vers l'arrière de l'appareil et attachez-le grâce au crochet diffuseur, Fig. 24 et 25.

Fig. 24

Avant utilisation en début de saison

Nettoyez le filtre à air. Ensuite, nettoyez le couvercle et les grilles, si nécessaire.

Conseils qui vous épargneront des appels au Service Technique

Conseils généraux de fonctionnement Que faire si ? ...

... l'appareil ne fonctionne pas ...

Vérifiez que la prise est branchée. Vérifiez qu'il y a de l'énergie sur le secteur et qu'aucun fusible n'a fondu. Positionnez le thermostat sur la position température minimale. ... l'appareil ne fonctionne pas et le symbole indiquant que le réservoir d'eau condensée est plein apparaît à l'écran ... Placez l'appareil sur une surface plane. Si le symbole apparaît toujours à l'écran, videz le réservoir d'eau de l'appareil. Vérifiez que le réservoir est correctement mis en place. (Voir Instructions dans "Climatisation").

... l'appareil ne refroidit pas suffisamment ...

Vérifiez que les raccordements du tube expulseur d'air chaud sont corrects. Vérifiez que le tube d'expulsion n'est pas trop plié et qu'il ne mesure pas plus de 140 cm. Vérifiez que le bouchon du tube d'évacuation d'eau est placé sur ce tube. Placez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible. Fermez les volets afin de minimiser la radiation solaire.

... le symbole de panne apparaît à l'écran ... Consultez un distributeur/agréé, le service après-vente ou notre Réseau de Services Techniques du fabricant. ... vous voyez de l'eau dans la grille du panneau de commande ou à l'emplacement du contrôle de base ... Ne vous inquiétez pas, cela est dû au fonctionnement même de l'appareil.

Conseils généraux sur le niveau de bruit

... l'appareil est excessivement bruyant ...

Il convient de distinguer deux types de bruits : ceux générés par le fonctionnement normal de l'appareil et ceux auxquels il est facile de remédier. Ci-après sont décrits quelques-uns de ces bruits éventuels afin de mieux les identifier.

Les bruits parfaitement normaux

Si vous entendez un bruit cyclique d'eau, un clapotement, cela est dû au fonctionnement de la pompe qui fait circuler l'eau afin d'améliorer la puissance de l'appareil. Si vous entendez un bruit semblable à des bourdonnements sourds, il est inévitable et dû au fonctionnement du compresseur. Si vous entendez un léger sifflement, il s'agit du son produit par le passage du réfrigérant à travers les tubes fins de l'appareil, une fois que le compresseur s'est mis à fonctionner.
