H1/MB - Enregistreur audio numérique ZOOM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Enregistreur audio portable
Caractéristiques techniques principales	Enregistrement stéréo en WAV et MP3, jusqu'à 24 bits/96 kHz
Alimentation électrique	2 piles AA ou adaptateur secteur (non inclus)
Dimensions approximatives	15,2 x 5,5 x 3,5 cm
Poids	120 g (sans piles)
Compatibilités	Compatible avec Windows et Mac OS, connexion USB
Type de batterie	Piles alcalines AA ou rechargeables
Tension	1,5 V par pile
Fonctions principales	Enregistrement, lecture, fonction de mise en veille automatique, entrée ligne
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles auprès du fabricant
Informations générales	Idéal pour les musiciens, journalistes et enregistrements de terrain

FOIRE AUX QUESTIONS - H1/MB ZOOM

Comment allumer le ZOOM H1/MB ?

Pour allumer le ZOOM H1/MB, appuyez sur le bouton 'POWER' situé sur le côté de l'appareil.

Comment régler le niveau d'enregistrement ?

Utilisez les boutons de niveau situés sur le côté de l'appareil pour ajuster le niveau d'enregistrement avant de commencer l'enregistrement.

Pourquoi le son est-il inaudible lors de la lecture ?

Vérifiez que le volume de lecture n'est pas réglé sur zéro et assurez-vous que les écouteurs ou les haut-parleurs sont correctement connectés.

Comment transférer mes enregistrements sur mon ordinateur ?

Connectez le ZOOM H1/MB à votre ordinateur à l'aide d'un câble USB. L'appareil apparaîtra comme un disque externe, vous pourrez alors copier vos fichiers audio.

Comment réinitialiser le ZOOM H1/MB aux paramètres d'usine ?

Allez dans le menu, sélectionnez 'Réglages', puis 'Réinitialiser' pour restaurer les paramètres d'usine.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si les piles sont correctement installées ou si elles nécessitent d'être remplacées. Vous pouvez également essayer de le connecter à une source d'alimentation.

Comment mettre à jour le firmware du ZOOM H1/MB ?

Téléchargez le dernier firmware sur le site officiel de ZOOM, copiez-le sur une carte SD, insérez la carte dans l'appareil et suivez les instructions de mise à jour dans le menu.

L'enregistrement se coupe après quelques minutes, que faire ?

Assurez-vous que vous avez suffisamment d'espace de stockage sur votre carte SD et que la carte n'est pas protégée en écriture.

Comment utiliser le microphone intégré ?

Le microphone intégré est activé par défaut. Assurez-vous que l'appareil est en mode d'enregistrement et placez-le dans la direction de la source sonore.

Comment ajouter des effets audio aux enregistrements ?

Le ZOOM H1/MB n'a pas d'effets audio intégrés. Pour ajouter des effets, importez vos fichiers audio dans un logiciel de montage audio sur votre ordinateur.

MODE D'EMPLOI H1/MB ZOOM

Les précautions de sécurité et d'emploi doivent être lues avant d'utiliser cette unité.

Mise sous/hors tension

Allumer et eteindre l'unité est facile.

1. Pour allumer l'unité, faites glisser l'interrupteur d'alimentation vers le bas durant environ 1 seconde.
2. Pour éteindre l'unité, faites à nouveau glisser l'interrupteur d'alimentation vers le bas durant environ 1 seconde.

Préparer

Déactualisation des touches

Les touches peuvent être désactivées pour éviter par exemple que l'enregistrement ne soit accidentellement interrompu.

1. Pour désactiver les touches, faites glisser l'interrupteur d'alimentation vers HOLD (vers le haut).
2. Pour reactiver les touches, ramenez l'interrupteur d'alimentation en position mediane.

Réglez la date et l'heure sur l'unité.

1. Tout en pressant , mettez sous tension.

2. Utilisez et pour régler la valeur et presse /II pour passer à l'élement suivant.

3. Pressez pour returner à l'élement précédent.

4. Avec avoir regé le dernier élément (les secondes), pressez pour terminer.

MÉMO

Si le réglage de date/heure est initiaisé, ce écran s'ouvre automatique.

Preparer

Réduction du bruit

Le filtré coupe-bas (LO CUT) peut être mis en ou hors service (ON ou OFF). Sur ON, le son du vent et d'autres bruits peut être réduit.

• Faites glisser le commutateur LO CUT sur ON. L'icone LO

CUT apparait à l'écran.

Réglage du niveau d'entrée

Réglez le niveau du signal entrant. L'unité peut aussi être régée pour ajuster automatiquement le niveau d'entrée.

Utilisez les touches INPUT LEVEL +/- pour régler le niveau. Pour un ajustement automatique, réglez le commutateur AUTO LEVEL sur ON.

• Durant l'ajustement, la valeur s'affiche à l'écran.

MÉMO

Quand le commutateur AUTO LEVEL est sur ON, les touches de réglage du niveau d'entrée sont inactives. Si la DEL PEAK/REC clignote rapidément, le son risque de souffrir de distortion. Dans ce cas, baisseze le niveau d'entrée.

Preparer

Réglage du niveau de sortie

Réglez le niveau (volume) de la prise de sortie ligne/casque et du haut-parleur intégré.

Utilisez les touches
VOLUME +/- pour
regler le niveau.

• Maintenez enforcée la touche + ou - pour changer plus rapidement la valeur.

Réglez le format d'enregistrement et le débit binaire.

Arrière
Avant

1. Réglez le format d'enregistrement.
2. Utilisez et pour selectionner le débit binaire et presse

L'ecran affiche les temps d'enregistrement restant pour le début binaire actuel.

MÉMO

Comme le format MP3 utilise une compression de données, sa qualité sonre n'atteint pas cette du format WAV, mais il occappe moins d'espace sur la carte microSD. Pour les deux formats, des débits/fréquences plus élevées donnant une meilleure qualité.

Utiliser

Enregistrement

Après avoir allumé l'unité, vous pouvez commencer à enregistrer depuis l'écran de base par simple pression d'une touche.

1. Pressez pour lancer l'enregistrement.

Le temps d'enregistrement apparait a I'écran.

1. Pressez à nouveau ( ) pour stopper l'enregistrement et revenir à l'écran de base.

MÉMO

S'il n'y a pas de carte microSD dans l'unité, vous pouvez quand même enregistrer un fjichier pouvant atteindre 35 secondes grâce à la mémoire intégrée à l'unité. Sachez qu'enregistrer à nouveau sans avoir inséré de carte écrasera l'enregistrement déjà fait dans la mémoire intégrée.

Lisez l'audio enregistré.

• Pressez pour lire le dernier fichier enregistré.

Le temps de lecture restant apparait a I'ecran.
- Fonction des touches principales durant la lecture

Pressez pour selectionner des fichiers

/ . Pressez pourmettre en pause/reprise

Pressez pour revenir à l'écran de base

MÉMO

La lecture s'arrête automatiquement une fois tous les fichiers lus.

Utiliser

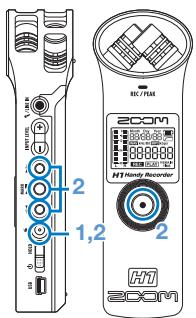

Suppression des enregistrements

Vous pouvez effacer des fichiers audio enregistrres.

1. Pressez durant la lecture du fichier que vous poulez effacer.
2. Pressez pour confirmer. Pressez /II, , ou pour annuler la suppression.

You pouvez placer des marqueurs de piste dans un enregistrement.

Durant I'enregistrement, pressez /I pour ajouter un marquee a cet endroit.

• Si le fjichier a des marqueurs, vous pouvez presser et durant la lecture pour sauter aux positions ainsi marquées.
  Seul le format d'enregistrement WAV permet d'ajouter des marqueurs.

MÉMO

Un fjichier peutContainir un maximum de 99 mar-quereurs.

Préparer

Formatage des cartes microSD

Si une carte microSD Incorrectement formaite est insereede dans cette unité, l'ecran de confirmation de formatage apparait.

1. Pressez pour formater la carte, ou pressez II, , ou pour ne pas la formater.
2. Une fois le formatage terminé ou annulé, l'écran de base réapparait.

MÉMO

Voupeuzaisouvirorcetecranenpressant pendant queyouallumezIunite.

Nom et fonction des parties

Parties de l'unité

- Indications à l'écran

- Insertion de la pile

Note : utilisez une pile alcaline ou batterie NiMH.

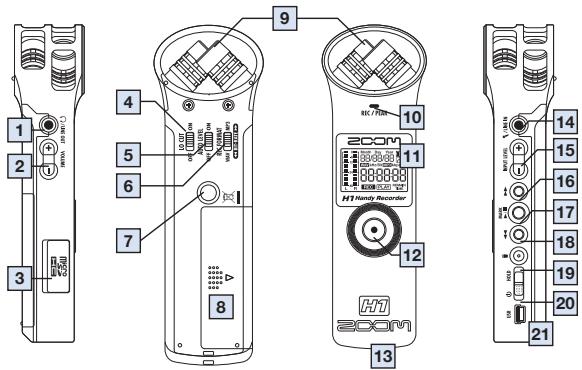

- Parties de l'unité

1	Prise de sortie ligne/casque	Produit le son pour un casque ou un équipement externe.
2	Touches de réglage de volume	Servent à régler le niveau de sortie.
3	Fente pour carte microSD	Insérez ici une carte microSD ou microSDHC.
4	Commutateur LO CUT	Active/désactive le filtrée coupe-bas (réducteur de bruit).
5	Commutateur AUTO LEVEL	Active/désactive le réglage automatique du niveau d'enregistrement.
6	Sélécteur REC FORMAT	Séléctionne le format d'enregistrement.
7	Fixation de trépied	Montez ici un trépied pour utiliser l'unité en position fixe.
8	Capot du compartment de pile	Installez une pile AA en dessous.
9	Microphone stéreo	Enregistre le son en stéreo dans un champ de 90° devant l'unité.
10	Voyant d'enregistrement/creaté	S'allume durant l'enregistrement et clignote rapidement si le signal entrant est trop fort (détection de créé).
11	Écran à cristaux liquides (LCD)	Affiche diverses informations.
12	Touche Enregistrement	Lance et arrêté l'enregistrement, et sert par exemple à confir-mer la suppression d'un fisier.
13	Haut-parleur intégré (mono)	Permet d'écouter les enregistements quand la prise de sortie ligne/casque n'est pas utilisée.
14	Prise d'entrée micro/ligne	Branché ici et enregistrez un autre apparueil ou un microphone. Les micros nécessitant une alimentation par la prise peuvent être employés avec celle-ci.
15	Touches de niveau d'entrée	Servent à régier manuellement le niveau d'enregistrement.
16	Touche d'avance rapide	Durant la lecture, sélectionné les fisiers et fait avancer rapide-ment. En écran de base, désits le format d'enregistrement.
17	Touche de lecture	Lance et arrêté la lecture de fisier. En écran de base, sert à ajouter des marqueurs de piste.
18	Touche de return rapide	Durant la lecture, sélectionné les fisiers et fait recycler rapide-ment. En écran de base, désits le format d'enregistrement.
19	Touche de suppression	Sert à effacer les fisiers inutilles.
20	Interrupteur d'alimentation	Met sous/hors tension. Sur HOLD, déselective les autres touches.
21	Prise USB	Branchez-y un ordinateur pour alimenter l'unité par USB ou transférer des fisiers entre l'ordinateur et la carte dans l'unité.

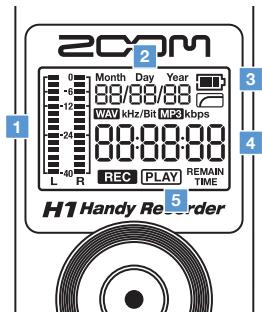

- Indications à l'écran

1	Indicateurs de niveau	Affichent les niveaux d'entrée et de sortie.
2	Informations de filchier/format	Cette zone affiche le format et la date d'enregistrement ainsi que le numéro du filchier lu.
3	Témoin de charge de la pile	Affiche la charge restant dans la pile. N'apparaît pas quand l'alimentation se fait par USB.
4	Affichage du temps	Affiche le temps d'enregistrement restant sur la carte microSD insérée, le temps de lecture ou le nom d'un filchier par exemple sur le point d'être effacé.
5	Indicateurs de statut	Affichent le statut de fonctionnement actuel.

Pour les pays de l'UE

Déclaration de conformité

Windows est une marque commerciale de Microsoft Corporation (USA). Macintosh et Mac OS sont des marques commerciales ou déposées d'Apple Inc. aux USA et dans d'autres pays. Les logos microSD et microSDHC sont des marques commerciales. Les autres nôms de produit, marques déposées et nôms de société mentionnés dans ce document sont la propriété de leurs détenateurs respectifs.

• La technologie de compression audio MPEG Layer-3 est sous licence Fraunhofer IIS et Sisvel S.p.A.
• Il est illegal d'enregistrer des concerts, conférences et autres événements sans la permission des détenants des droits.

Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.

Mise à jour du firmware

Mettez la version de firmware à jour si nécessaire.

MÉMO

Vérifiez la version du firmware quand l'unité démarre. La version 1.00 s'affiche par exemple comme "1/00".

1. Copiez le fichier de mise à jour du firmware sur la carte microSD.
2. La dernière version du firmware peut être téléchargeé sur notre site internet (wwwzoomo.co.jp).
3. Tout en pressant faites glisser l'interrupteur

d'alimentation pour allumer l'unité en mode de mise à jour de version. La version actuellesment employeee par l'unité et la version plus récente s'affichent alternatively à l'écran.

1. Si la mise a jour de version affichee est celle desirable, pressez la touche pour ouvrir un ecran de confirmation. Pressez a nouveau pour lancer la mise a jour.

Éléments inclus dans le produit

• Unité H1

• Carte microSD (2 Go)

• Une pile AA (pour tester I'unité)

Note: utilisez une pile alcaline ou batterie NiMH.

Guide de prise en main (ce manuel)

Connector

Branchement à un ordinateur

Cette unité étant éteinte, branchez-la à un ordinateur Macintosh ou PC sous Windows à l'aide d'un cable USB. Cela permet d'employer l'unité comme lecteur de carte microSD.

Les fichiers enregistrés sur la carte microSD sont sauvégardés dans le sous-dossier "FOLDER01" à l'intérieur du dossier "STEREO" de la carte.

Si un fjichier a ete enregistré dans la mémoire intégrée de l'unité

alors qu'il n'y avait pas de carte microSD dans l'unité, ce fjichier sera sauvégarde dans le sous dossier "BLTIN" à l'intérieur du dossier "STEREO".

Précautions de sécurité et d'emploi

Indique que si l'utilisateur ignore cet averissement et manipulation incorrectement l'apparil, des blessures sérieues seront mortelles peuvent en résultat.

Indique que si l'utilisateur ignore cet averissement et manipulation incorrectement l'apparéil, des blessures corporelles ou des dommages pour l'équipment peuvent survenir.

Observe les précautions suivantes pour utiliser cette unité en toute sécurité.

- Alimentation et piles

N'utilise que I'adaptateur secteur AD-17 ZOOM (CC 5 V/1 A) a connexion de type USB (vendu séparation).
- Débranche l'adaptateur secteur lorsqu'l'unité reste inutilisable de façon prolongée.
- Cette unité ne peut pas recharger des batteries.
- Lisez attentivement les précautions d'emploi des piles avant de les utiliser.
- Si vous utilisez une pile, inserez une pile alcaline ou une batterie NIMH AA du commerce en respectant la bonne orientation.
- Retirez lapile de I'unité en cas de nonutilisation prolongée.

- Environnement de fonctionnement

Évitez d'utilisner l'unité dans les types de lieux suivants, cela pourrait entrainer un mauvais fonctionnement.

• Lieux extrémement chauds ou froids
• Près d'appareils de chauffage ou autres sources de chaleur
• Lieux extrémement humides ou risquant de prendre l'unité humide
• Lieux poussiéreux ou sablonneux
• Lieux sujets à des vibrations fréquentes

Manipulation

Ne démontez pas et ne modifies pas cet apparéel. Cela pourrait entrainer des blessures ou des mauvais fonctionnements. ZOOM Corporation n'assumer une responsable spécifique quant aux mauvais fonctionnements resultant d'un démontage ou d'une modification.

N'appliquez pas une force excessive sur les touches et autres commandes. Employer une force excessive, faire tomber l'unité, la heures et tout autre choses peut la brisser.

Vous pouvez avoir besoin de ce guide de prise en main dans le futuro. Gardez-le en un lieu où vous pourrez y acceder facilement.

Brancher

Branchement à un ordinateur

Nouvelle fonction de la Ver2

1. L'unité étant éteinte, branche-la à un PC sous Windows ou à un Macintosh à l'aide d'un cable USB.

Pressez quand "CArd" est affché.

Pressez quand "AUdlo" est affché.

L'affichage alternée toutes les secondes.

MÉMO

Si aucune action n'est accomplie durant 10 secondes, l'unité démarre automatiquement comme lecteur de carte MicroSD.

L'unité démarre comme lecteur de carte MicroSD.

Quand l'écran de sélection de la fréquence d'échantillonnage apparait, sélectionnez la fréquence avec «/» et pressé.

MÉMO

La fréquence d'échéillonnage doit être régulée comme dans le calculi d'enregistrement et les fisçiers lus.

1. L'unité démarre comme interface audio. Le signal entrant dans cette unité est envoy à l'ordinateur et vous pouvez utiliser cette unité pour écouter le signal lu sur l'ordinateur.

1	Règle le niveau de sortie.
2	Commute On/Off la fonction LO CUT.
3	Commute On/Off la fonction de niveau AUTO.
4	Règle le niveau d'entrée.
5	Désective les touches.
6	Le signal lu sur l'ordinaire peut être écoulé quand la prise de sortie ligne/casque n'est pas utilisée.
