Type d'appareil	Récepteur CPL Wi-Fi
Technologie	Powerline AV500
Normes Wi-Fi	802.11 b/g/n
Vitesse Wi-Fi	Jusqu'à 300 Mbps
Fréquence Wi-Fi	2,4 GHz
Ports Ethernet	1 port RJ45
Alimentation	Prise secteur intégrée
Indicateurs LED	Alimentation, CPL, Wi-Fi
Sécurité	Chiffrement 128-bit AES
Compatibilité	Compatible avec tous les adaptateurs Powerline AV
Installation	Plug and Play
Dimensions	Compact, non précisé
Poids	Non précisé
Température de fonctionnement	0°C à 40°C
Garantie	Non précisé

FOIRE AUX QUESTIONS - XWNB5201 NETGEAR

Comment réinitialiser le NETGEAR XWNB5201 ?

Pour réinitialiser le NETGEAR XWNB5201, localisez le bouton de réinitialisation sur l'appareil. Maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera alors avec les paramètres d'usine.

Pourquoi mon NETGEAR XWNB5201 ne se connecte-t-il pas à Internet ?

Vérifiez d'abord que le câble Ethernet est correctement branché au port WAN du XWNB5201 et à votre routeur. Assurez-vous également que votre connexion Internet fonctionne en testant un autre appareil.

Comment améliorer la portée de mon NETGEAR XWNB5201 ?

Pour améliorer la portée, placez le NETGEAR XWNB5201 dans un endroit central de votre maison, loin des murs épais ou des appareils électroniques qui pourraient interférer avec le signal.

Comment mettre à jour le firmware du NETGEAR XWNB5201 ?

Connectez-vous à l'interface web de l'appareil en entrant l'adresse IP dans votre navigateur. Allez dans les paramètres, puis recherchez l'option de mise à jour du firmware. Suivez les instructions pour télécharger et installer la dernière version.

Que faire si les voyants du NETGEAR XWNB5201 sont rouges ?

Des voyants rouges indiquent généralement un problème de connexion. Vérifiez votre connexion Internet et redémarrez l'appareil. Si le problème persiste, consultez le manuel d'utilisation ou contactez le support technique.

Le NETGEAR XWNB5201 est-il compatible avec tous les fournisseurs d'accès Internet ?

Le NETGEAR XWNB5201 est généralement compatible avec la plupart des fournisseurs d'accès Internet, mais il est conseillé de vérifier la compatibilité spécifique auprès de votre fournisseur.

Comment configurer le NETGEAR XWNB5201 pour un réseau sécurisé ?

Accédez à l'interface web de l'appareil et naviguez vers les paramètres de sécurité Wi-Fi. Activez le cryptage WPA2 et choisissez un mot de passe fort pour sécuriser votre réseau.

Puis-je utiliser le NETGEAR XWNB5201 avec d'autres appareils NETGEAR ?

Oui, le NETGEAR XWNB5201 est conçu pour fonctionner en harmonie avec d'autres produits NETGEAR, tels que les routeurs et les points d'accès.

MODE D'EMPLOI XWNB5201 NETGEAR

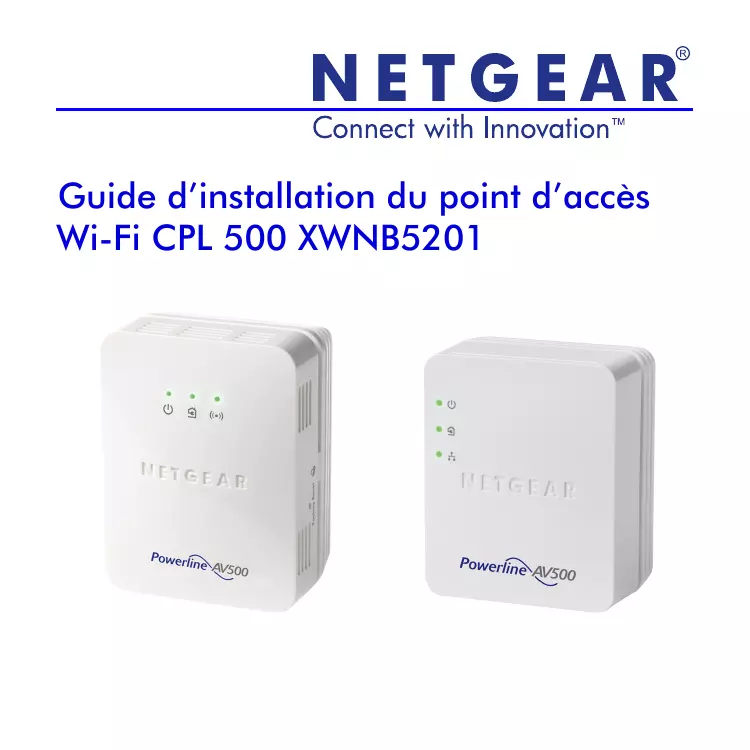

Guide d'installation du point d'accès Wi-Fi CPL 500 XWNB5201

Support technique

Nous vous remercions d'avoir choisi les produits NETGEAR.

Après l'installation de votre périphérique, notez le nombre de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Voudeveze enregistrer vosereproduitavandepouvoirutiliserl'assistance
telephonique de NETGEAR.NETGEARyou'recommanded'enregistrervoire
produitsurlesiteWebdeNETGEAR.

Telephone (Etats-Unis uniquement) : 1-888-NETGEAR

Telephone (autres pays) :

Rendez-vous à l'adresse http://support.netgear.com/general/contact/default.aspx.

NETGEAR yous recomande d'utiliser uniquement les ressources d'assistance officielles NETGEAR.

Marques commerciales

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. © NETGEAR, Inc. Tous droits réservés.

Table des matieres

Contenu de la boîte 2
3
Description des voyants 4
Descriptions des boutons 5
Installer les adaptateurs et surfer sur le Web avec WiFi 6
Installesz NETGEAR genie 18
Periphériques NETGEAR CPL compatibles 19

Contenu de la boîte

XWN5001

XAV5201

Cables Ethernet (2)

NETGEAR you
recommande de ne pas
brancher votre adaptateur
CPL sur une rallonge
electrique.

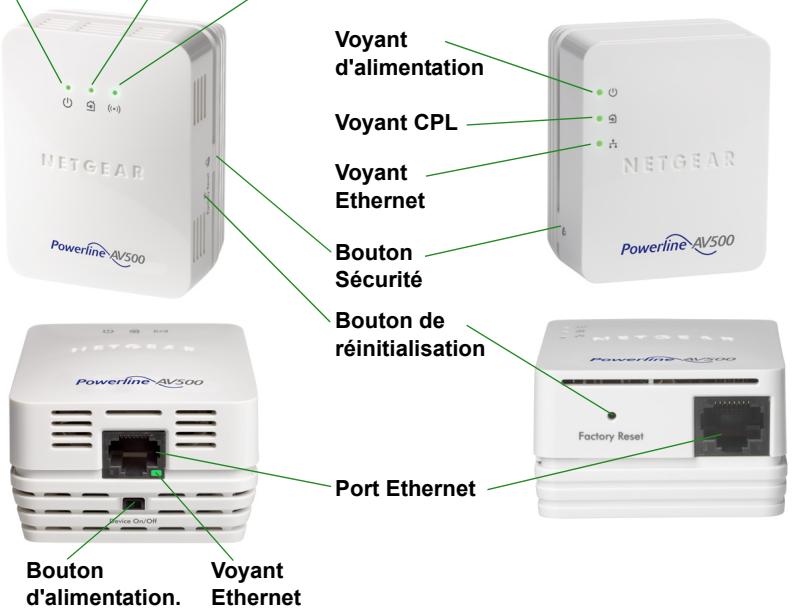

Caracteristiques matérielles

Point d'accès WiFi CPL 500 (XWN5001)

Adaptatour CPL 500 (XAV5201)

Voyant Voyant Voyant d'alimentation CPL sans fil.

Description des voyants

Les voyants indiquent l'etat de vos adaptateurs CPL.

• Lorsque vous branchez l'adaptateur, le voyant d'alimentation s'allume en vert.
  Levoyant Ethernet s'allume lorsquecouvinsconnectez un périphérique Ethernet sous tension à au moins un port Ethernet. Si levoyant estéteint,il n'yapas de connexion Ethernet.
• L'adaptateur est inactif lorsqu'aucun lien Ethernet n'a été établi depuis plus de 10 minutes. L'adaptateur entre alors en mode économique d'énergie et levoyant d'alimentation devient orange
  Levoyant CPL s'allume lorsque le périhérique CPL détecte au moins un autre périhérique CPL compatible.

La fonction Pick A Plug vous permet de désir la prise électrique ayant le débit de connexion le plus rapide.

• Vert : Débit de connexion > 80 Mbit/s (Rapide)
  Orange : Débit de connexion > 50 et < 80 Mbit/s (Moyen)
• Rouge: Débit de connexion < 50 Mbit/s (Lent)

Descriptions des boutons

Les boutons de vos adaptateurs CPL vous permettent d'effectuer les actions suivantes :

• Réinitialisation : Utilisez le Bouton de réinitialisation pour rétablit votre adaptateur CPL à ses paramètres d'usine par défaut. Appuyez sur le Bouton de réinitialisation pendant 2 secondes, puis relâchéz-le.

• Bouton d'alimentation : Utilisez le bouton d'alimentation pourmettre l'appareil sous et hors tension.
  Bouton de sécurité : Le bouton de sécurité a trois fonctions :

• Sécuriser le réseau CPL.

• Connectez automatiquement votre client sans fil au point d'accès WiFi du XWN5001.

Installer les adaptateurs et surfer sur le Web avec WiFi

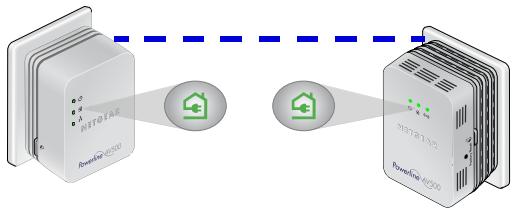

1. Sécurisation de votre réseau CPL

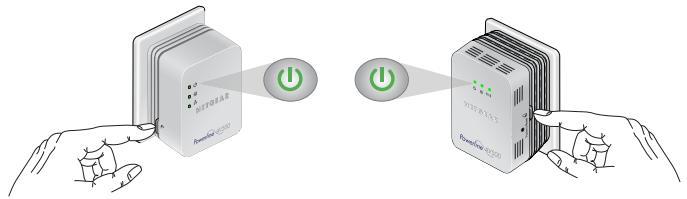

a. Assurez-vous que levoyant d'alimentation est vert sur chaque adaptateur.
b. Appuyez sur le bouton de sécurité de l'adaptateur XAV5201, appuyez sur son bouton de Sécurité pendant 2 secondes, puis relâchéz le bouton. Le voyant d'alimentation clignote en vertpendant la sécurisation de l'adaptateur.
c. Dans les deux minutes qui suivent, appuyez sur le bouton de Sécurité du point d'accès XWN5001pendant deux secondes, puis relâchéz-le.

d. ÀpRES quelsques secondes, la sécurité est réglée et levoyant d'alimentation s'allume en vert.

Les adaptateurs peuvent communiquer sur le réseau CPL de manière sécurisée.

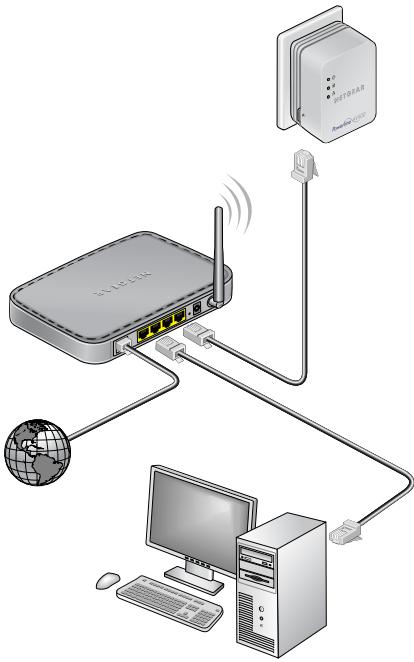

1. Branchez l'Adaptateur CPL 200 Mini (XAV5201) dans une prise murale à proximé de votre routeur/passerelle.
2. Branchez l'Adaptateur CPL 200 via le port LAN avec un cable Ethernet.

Si vous foulez partager l'accès Internet à travers votre maison, assurez-vous de connecter le XAV5201 à votre passerelle Internet avec un cable Ethernet.

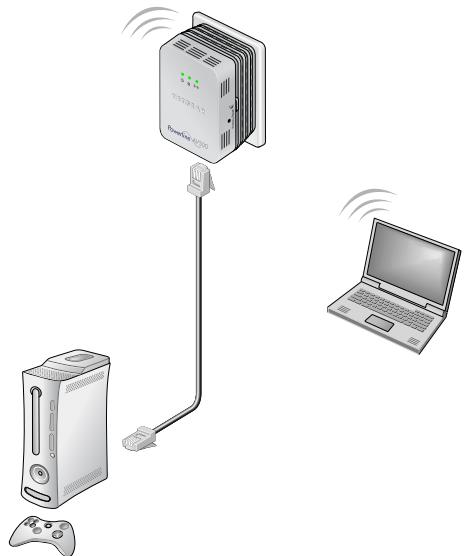

1. Branchez le point d'accès XWN5001 à une prise murale où vous avez besoin d'une couverture WiFi.

Remarque : Vous pouvez connecter un périphérique Ethernet ( comme une console de jeu, décodeur, ou lecteur Blu-ray) à Internet et au réseau domestique avec le port Ethernet supplémentaire sur le XWN5001.

1. Configurez un accès WiFi sur votre point d'accès XWN5001. Vous pouvez configurer l'accès WiFi sur votre point d'accès XWN5001de l'une des deux façon suivantes :

Option 1: Utilisez NETGEAR genie pour configurer manuellement les paramètres sans fil de votre point d'accès XWN5001.

a. Installez NETGEAR genie. (Consultez la section Installez NETGEAR genie à la page 18.)
b. Connectez temporairement votre ordinaireur directement au XWN5001 via le port Ethernet.

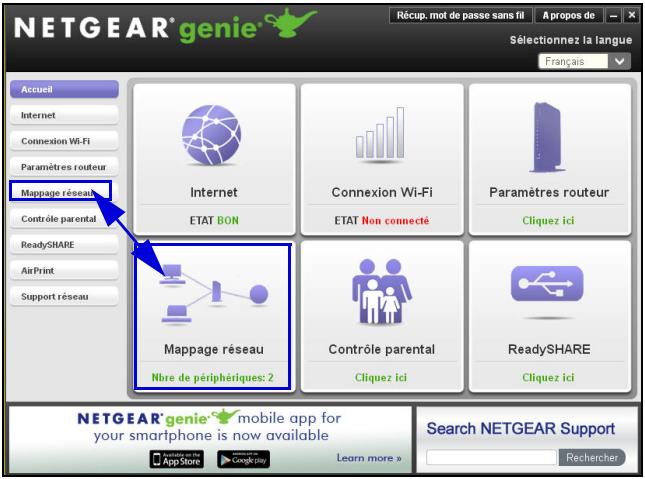

c. Lancez NETGEAR genie sur votre ordinateur et cliquez sur Mappage réseau ou selectionnez-le à partir du menu.

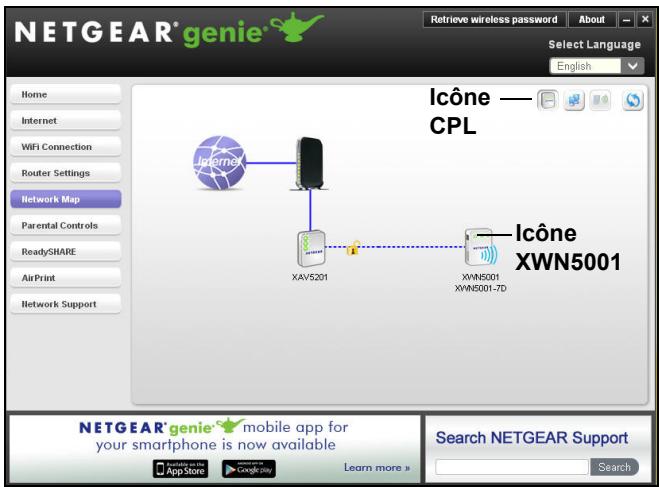

d. Cliquez sur l'icone CPL sur I'ecran Mappage reseau. L'utilitaire CPL s'affiche :

e. Sur l'écran de l'utilitaire CPL, faites un clic droit sur l'icone du XWN5001.

f. Dans le menu contextuel qui s'affiche, Sélectionnez Configuration sans fil.

Nom du péripérisque

Désactivervoyant

Sécurité

Réinitialisation

Configuration sans fil

http://10.0.0.2

g. Entrez les paramétres sans fil suivants :

Nom du réseau sans fil (SSID)
Type de sécurité sans fil
- Phrase dauthentication

Wireless Setting

Wireless Setting

Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle. Lorsque vous vous déplacez dans votre maison, votre client sans fil (ordinateur portable, tablette, ou smartphone) passe d'un réseau (routeur ou passerelle) à l'autre (XWN5001), en fonction de la qualité du signal.

Si vous voulez创建工作 un nouveau réseau sans fil, entreprises les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.

h. Cliquez sur Apply (Appliquer) pour enregistrer les modifications apportées.
i. Lorsque vous en avez terminé avec les paramètres sans fil, débranchez le cable Ethernet du XWN5001.

Remarque : Vous pouvez acceder aux paramètres sans fil avances en double-cliquant sur l'icone du périphérique et en selectionnant l'adresse IP dans le menu contextuel. L'identifant et le mot de passée sont administré et password.

• Option 2: Utiliser le guide d'installation du navigateur Web pour configurer manuellement les paramétres sans fil de votre point d'accès XWN5001.

Sur votre ordinateur ou périphérique sans fil (tablette, smartphone):

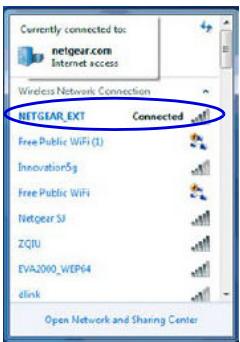

a. Ouvrez le logiciel qui gère vos connexions réseau sans fil et connectez-vous au réseau XWN5001.

Conseil: Le nom du réseau sans fil par défaut (SSID) du XWN5001 est NETGEAR_EXT. La clé de réseau par défaut (mot de passage de sécurité sans fil) est imprimée au dos du XWN5001.

b. Sur le même ordinateur ou périphérique sans fil, ouvrez une fenêtre de navigateur Web.

Le navigateur vous permet d'acceder directement au guide d'installation à l'écran. Si ce n'est pas le cas, entrez l'une des options suivantes dans la barre d'adresse de votre navigateur :

www.mywifext.net

www.netgearextender.net

c. Lorsque vous estes envite a vous connecter, entrez :

Nom d'utilisateur : admin
Mot de passer : password

Le guide d'installation du navigateur Web vous permet de configurer les paramètres sans fil du XWN5001.

Si vous souhaitez cloner vous réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle.

Si vous voulez创建工作 un nouveau réseau sans fil, entrez les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.

Enregistrez les nouveaux paramètres sans fil ici :

Nom du réseau sans fil (SSID)

Clé réseau (Phrase d'authentication)

1. Connectez votre client sans fil (ordinateur portable, tablette ou smartphone) au XWN5001 pour acceder à Internet.

Option 1: Utilisez le bouton WPS sur votre client sans fil pour vous connecter automatiquement au point d'accès XWN5001.

a. Appuyez et maintenez enforcé le bouton Security (Sécurité) sur le XWN5001 pendant 2 secondes et relâchéz-le.

Levoyant Sans fil commence à clignoter.

b. Appuyez sur le bouton WPS sur votre client sans filpendant 2 secondes et relâchez-le.

Lorsque levoyant Sans fil cesse de clignoter,voire client sans fil est automatiquement connecté au point d'accès XWN5001 et vous pouvez surfer sur le web.

• Option 2: Connectez-vous manuellement au point d'accès XWN5001.

Sur notre ordinateur ou client sans fil(tablette,smartphone)：

a. Ouvrez le logiciel qui gère vos connexions réseau sans fil.
b. Connectez-vous au réseau sans fil (SSID) XWN5001.
c. Entrez la clé réseau (phrase d'authentication).

Votre périphérique sans fil est maintainant connecté au point d'accès XWN5001 et vous pouvez surfer sur le web.

Installez NETGEAR genie

Suivez ces instructions pour télécharger et installer NETGEAR genie sur votre ordinateur.

1. Tapez http://support.netgear.com dans la barre d'adresse de votre navigateur.
2. Cliquez sur le bouton For Home.
3. Dans la zone de recherche, tapez xwn5001.
4. Téléchargez le NETGEAR genie qui correspond à l'environnement de votre système d'exploitation (Windows ou Mac).
5. Executez le fjichier que vous avez télécharge et suivez les instructions à l'écran pour installer NETGEAR genie.

Péripétriques NETGEAR CPL compatibles

Votre adaptateur CPL peut partager un réseau CPL avec les périphériques NETGEAR compatibles suivants : XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602 et XWNB1601.

Pour consulter la liste complète des périhériques certifiés HomePlug AV, rendez-vous sur www.homeplug.org/certified_products.

Informations sur la sécurité

Prise secteur : 100-240 V, 250 mA ou 0,25 A (max.) Température de fonctionnement : 0 à 40^ C

Manuel de l'utilisateur

Le manuel de l'utilisateur est disponible à l'adresse http://downloadcenter.netgear.com ou via un lien dans l'interface utiliser du produit.

Conformité

Pour consulter la déclaration de conformité complète, rendez-vous sur le site : http://support.netgear.com/app/answers/detail/a_id/11621/.

Ce symbole apparait conformément à la directive européen 2002/96 sur la mise au rebut des équipements ELECTriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment). Si vous mettez ce produit au rebut dans l'Union européen,TRAITEZ-le et recyclez-le conformément aux lois de votre juridiction qui appliquent la directive DEEE.

Destiné à une'utilisation en interieur uniquement dans tous les États membres de l'UE, les états de l'AELE et la Suisse.
