MODE D'EMPLOI SQU 01B1 202X270 ORAY

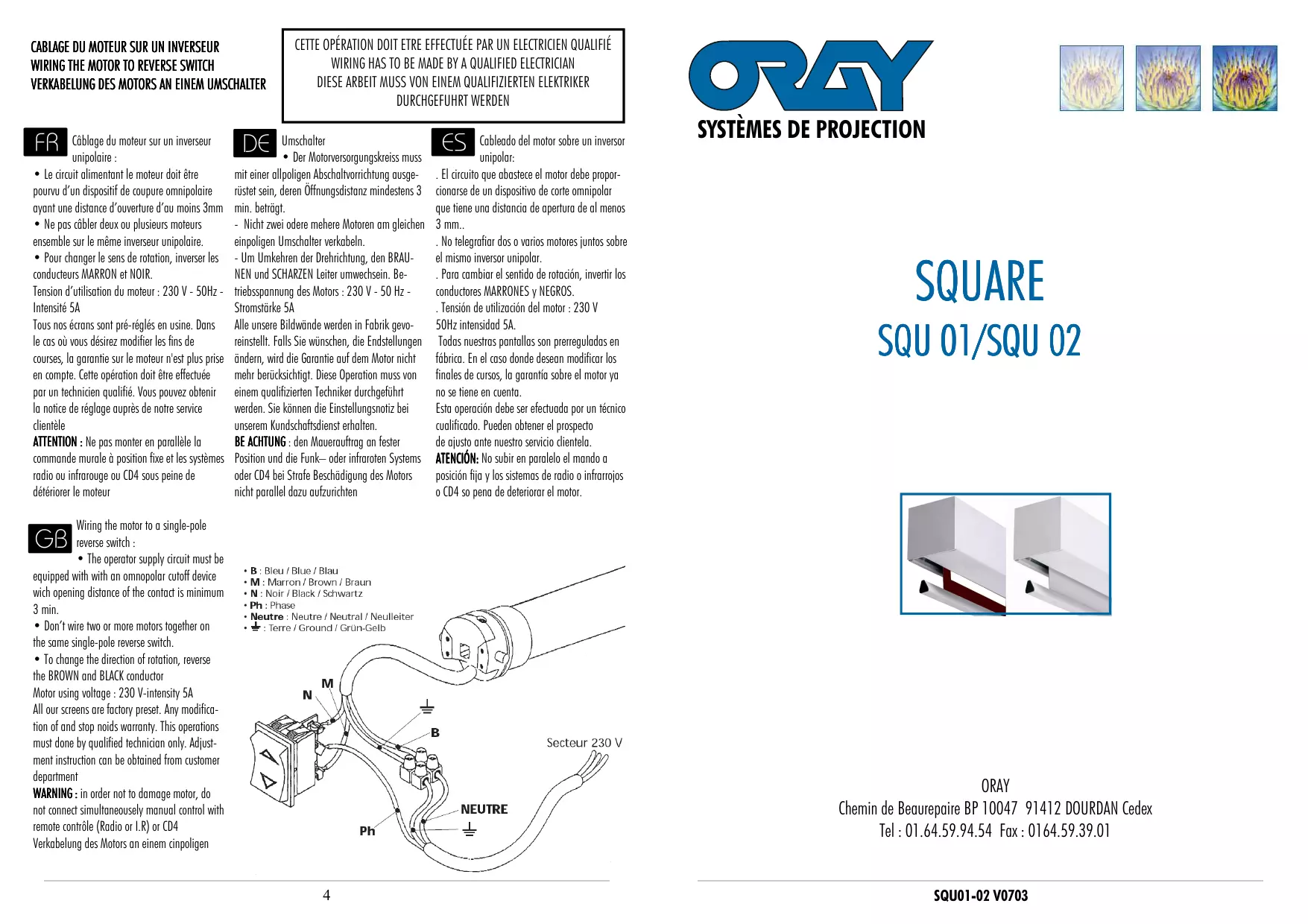

Câblage du moteur sur un invenseur unipolaire :

• Le circuit alimentant le moteur doit être pourvu d'un dispositif de coupure omnipolaire ayant une distance d'ouverture d'au moins 3mm
• Ne pas câblé deux ou plusieurs moteurs ensemble sur le même inverseur unipolaire.
• Pour changer le sens de rotation, inverser les conducteurs MARRON et NOIR.

Tension d'utilisation du moteur: 230V - 50Hz Intensité 5A

Tous nos écrans sont pré-réglés en usine. Dans le cas où vous désírez modifier les fins de courses, la garantie sur le moteur n'est plus prise en compte. Cette opération doit être effectuee par un technicien qualifié. Vous pouvez obtenir la notice de réglage auprès de notre service clientèle
ATTENTION: Ne pas monter en parallele la commande murale à position fixe et les systèmes radio ou infrarouge ou CD4 sous peine de déterminer le moteur

Ne peut être utilisé que par des adults

• Ne pas rester sous l'écran lors de son utilisation

• Ne pas suspendre ou lever d'objets avec l'écran

1 Maintenir les fixations (A-B) à l'emplacement voulu au mur ou au plafond et repérer les trouss.

Percer et insérer les chevilles (non fournies).

2 Mise en place des fixations à l'aide d'un niveau à bulle.
3 Visser comme indiqué sur le schéma en commençant par le haut (droit et gauche) en utilisant les rondelles D.
4 visser les vis (E) sur les pattes et Accrocher l'écran.
5 Avant serrage complet des vis (E), ne pas oublier les plaques de sécurité seplaçant entre la tête de vis et la partie inférieure du flasque métallique
6 Serrage et blocage des vis de maintainen (E)
7 Mettre les embouts plastiques sur les flasques.

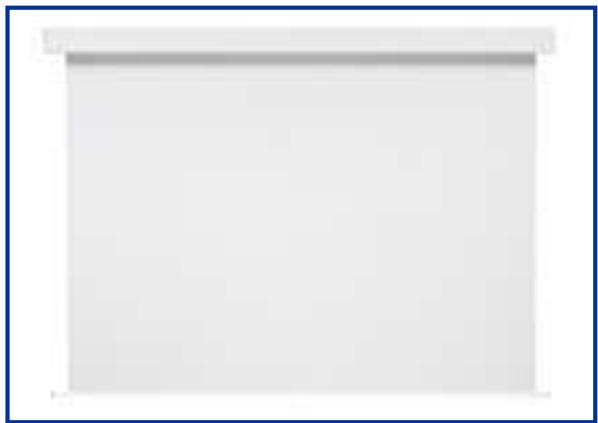

Ultra compact, simple à intégrer, l'écran Square offre une nouvelle gamme d'écrans motorisés ORAY.

Son carter de 87 × 87 mm en acier laqué blanc de section carrée a inspiré son nom.

La barre de lestage triangulaire s'intègre parfaitement au carter lorsque l'écran est enroulé.

Aucune visserie n'est apparente une fois l'écran installé.

Les pattes permettant la fixation murale ou plafond sont livrées avec l'écran.

L'écran peut être intégré dans un coffre ou être habillé d'une sous face de finition

Format	Référence	Poids Net	Poids brut
Format carre
150 x 150	SQU01B1150150	16	14
180 x 180	SQU01B1180180	19	16
200 x 200	SQU01B1200200	20	17
240 x 240	SQU01B1240240	23	20
270 x 270	SQU01B1270270	31	27
300 x 300	SQU01B1300300	32	28
Format 4/3
135 x 180	SQU01B1135180	19	16
150 x 200	SQU01B1150200	20	17
180 x 240	SQU01B1180240	23	20
202 x 270	SQU01B1202270	31	27
225 x 300	SQU01B1225300	32	28

Option de Telecommandes

Radio

OPTCOMMANDRAD

Infra rouge

OPTCOMIR2POS

Trigger

OPTCOMVPRAD

Option de pattes d'écartement

Pattes d'ecartement de 10 cm

OPTECAR 10 BSQ

SQU01 - SQUARE PRO Accessoires

Option intégration 1

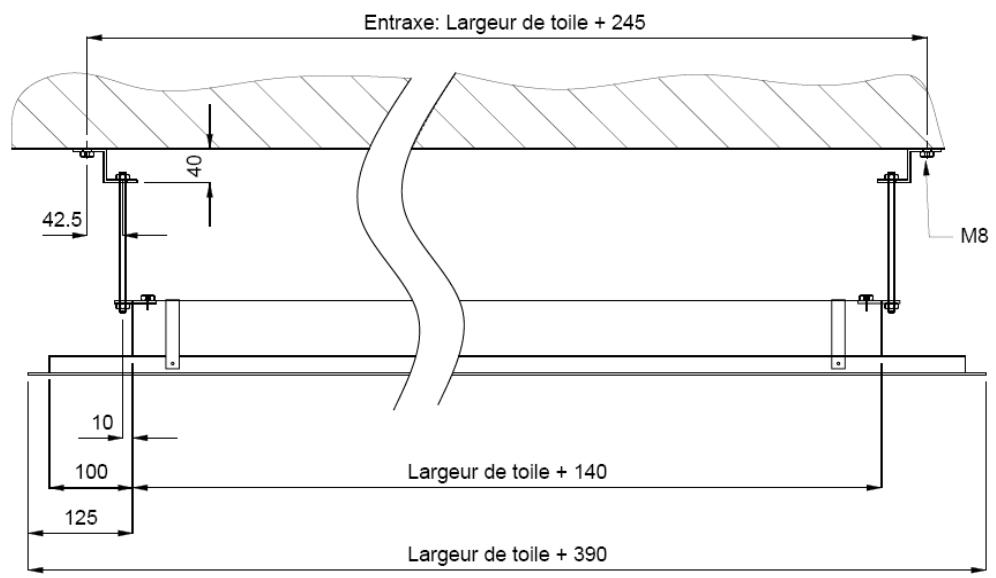

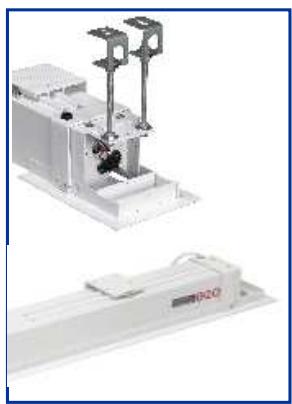

Parmi les options du Square, la sous-face pour faux plafond permet une intégration simple et esthétique de l'écran lors de son encastrement dans un plafond suspendu existant.

Elle est composée de deux profils en L munis de 2 trappes pivotantes aux extrémités permettant une installation simple sans qu'aucune visse ne soit visible.

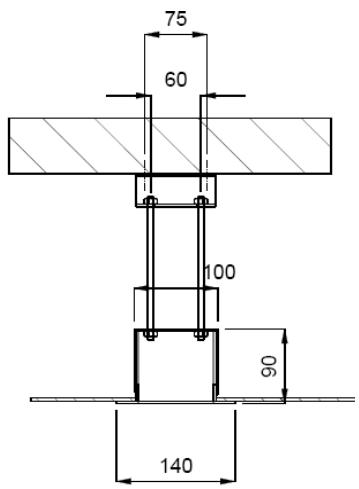

Pour la découpe du plafond prévoir une percée de

105 mm X Largeur toile + 350 mm

Format	Référence
150 CM	SQU03150
180 CM	SQU03180
200 CM	SQU03200
240 CM	SQU03240
270 CM	SQU03270
300 CM	SQU03300

Option intégration 2

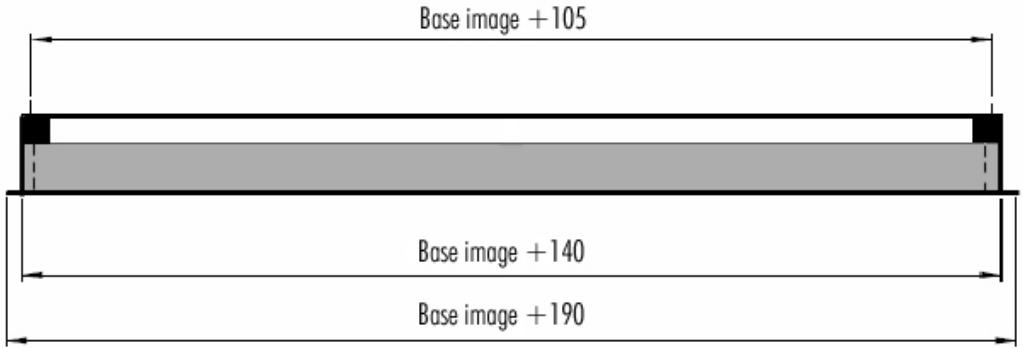

Le coffre d'intégration de l'écran Square permet les installations à l'intérieur de faux plafonds en deux temps.

Tout d'abord la pose du coffre, puis ensuite la pose du faux plafond autour. Une fois l'ensemble hors poussière l'écran se fixe en quelques minutes.

Format	Référence	Poids net
180 CM	SQU02180	15.00
200 CM	SQU02200	16.00
240 CM	SQU02240	17.00
270 CM	SQU02270	18.00
300 CM	SQU02300	19.00
