Type de produit	Ordinateur de bureau
Marque	Lenovo
Modèle	310S-08ASRTOE
Catégorie	Ordinateur
Numéros de machine	90G9, 90HX
Ports USB avant	2 ports USB 3.0, 2 ports USB 2.0
Ports USB arrière	2 ports USB 2.0
Connecteurs audio	Microphone, Casque (avant) ; Audio (arrière)
Sortie vidéo	HDMI, VGA
Connecteur réseau	Ethernet RJ-45
Lecteur optique	Oui (sur certains modèles)
Lecteur de carte mémoire	Oui (sur certains modèles)
Installation	Verticale uniquement
Alimentation	Bloc d'alimentation interne
Composants remplaçables par l'utilisateur (CRU)	Clavier, souris, disque dur, lecteur optique, adaptateur PCI Express, module mémoire
Consignes de sécurité	Ne pas obstruer les orifices d'aération ; ne pas insérer de disque 3 pouces ; ne pas ouvrir le capot Wi-Fi
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Dimensions (estimation)	Environ 100 x 300 x 300 mm
Poids (estimation)	Environ 4 kg
Documentation en ligne	http://www.lenovo.com/UserManuals

FOIRE AUX QUESTIONS - 310S-08ASRTOE LENOVO

Comment installer l'ordinateur ?

Placez l'ordinateur verticalement sur une surface stable et ne bloquez pas les orifices d'aération. Branchez le câble d'alimentation et les périphériques nécessaires.

Puis-je utiliser un disque de 3 pouces dans le lecteur optique ?

Non, n'insérez pas de disque de 3 pouces dans le lecteur optique. Utilisez uniquement des disques de 5 pouces.

Comment remplacer le disque dur ?

Mettez l'ordinateur hors tension et débranchez tous les câbles. Suivez les étapes 1, 2 et 3 de la notice pour retirer et remplacer le disque dur. Assurez-vous d'avoir les consignes de sécurité.

Où se trouvent les ports USB à l'avant ?

Les ports USB avant comprennent deux ports USB 3.0 et deux ports USB 2.0, situés sur la face avant de l'unité centrale.

Comment connecter un écran externe ?

Utilisez le connecteur HDMI ou VGA à l'arrière de l'ordinateur. Si deux connecteurs VGA sont présents, utilisez celui de la carte graphique.

Puis-je ouvrir le capot de l'antenne Wi-Fi ?

Non, n'ouvrez pas le capot de l'antenne Wi-Fi. Cela pourrait endommager les composants.

Que faire si l'ordinateur surchauffe ?

Vérifiez que les orifices d'aération ne sont pas obstrués. Placez l'ordinateur dans un endroit bien ventilé. Si le problème persiste, contactez le service technique.

Comment brancher un casque ou un microphone ?

Utilisez les connecteurs microphone et casque situés à l'avant de l'ordinateur. Les connecteurs audio arrière peuvent également être utilisés.

Où télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site Lenovo à l'adresse http://www.lenovo.com/UserManuals.

Quels composants sont remplaçables par l'utilisateur ?

Les composants CRU incluent le clavier, la souris, le disque dur, le lecteur optique, l'adaptateur PCI Express et le module mémoire. Suivez les instructions de la notice pour les remplacer.

MODE D'EMPLOI 310S-08ASRTOE LENOVO

Type de machine (TM) :

90G9 [idecentre 310S-08ASR/Energy Star]

90HX [idecentre 310S-08IGM/Energy Star]

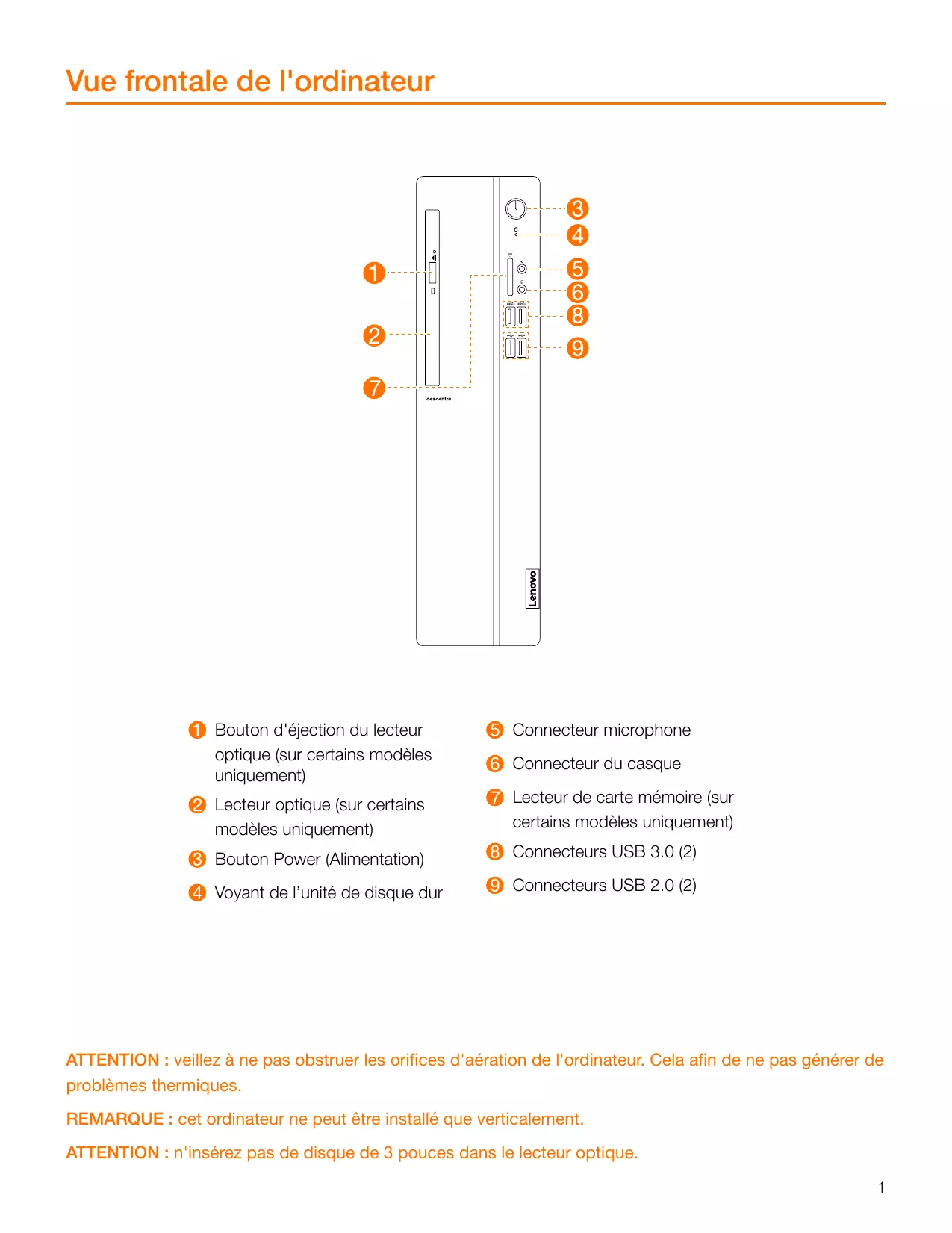

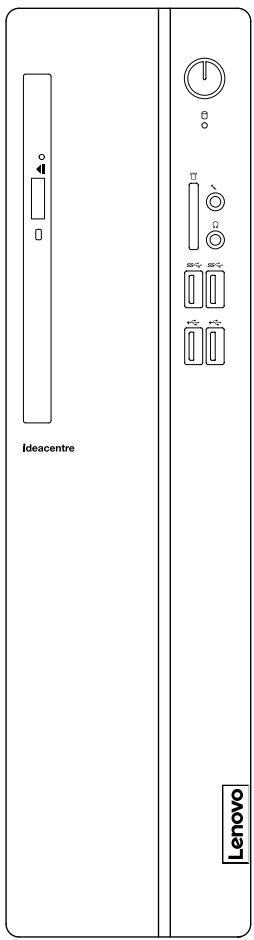

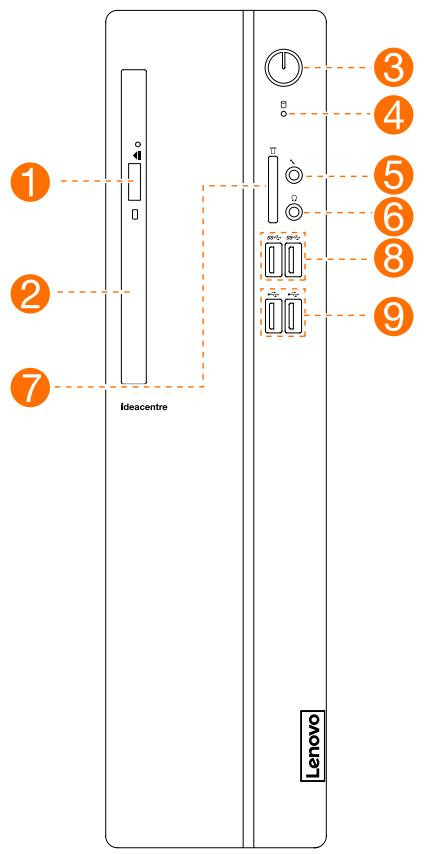

1 Bouton d'éjection du lecteur optique (sur certains modèles uniquement) 2 Lecteur optique (sur certains modèles uniquement) 3 Bouton Power (Alimentation) 4 Voyant de l'unité de disque dur

5 Connecteur microphone 6 Connecteur du casque 7 Lecteur de carte mémoire (sur certains modèles uniquement) 8 Connecteurs USB 3.0 (2) 9 Connecteurs USB 2.0 (2)

ATTENTION : veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de problèmes thermiques.

REMARQUE : cet ordinateur ne peut être installé que verticalement.

ATTENTION : n'insérez pas de disque de 3 pouces dans le lecteur optique.

310S-08ASR

310S-08IGM

1 Connecteurs audio 2 Connecteur de sortie HDMI 3 Connecteur de sortie VGA 4 Connecteurs USB 2.0 (2)

5 Connecteur Ethernet 6 Connecteur d'alimentation 7 Emplacements pour carte d'extension (carte graphique par exemple.)

REMARQUE: Si le modèle dispose de deux connecteurs d'écran VGA, utilisez le connecteur de la carte graphique.

ATTENTION : n'ouvrez pas le capot de l'antenne Wi-Fi.

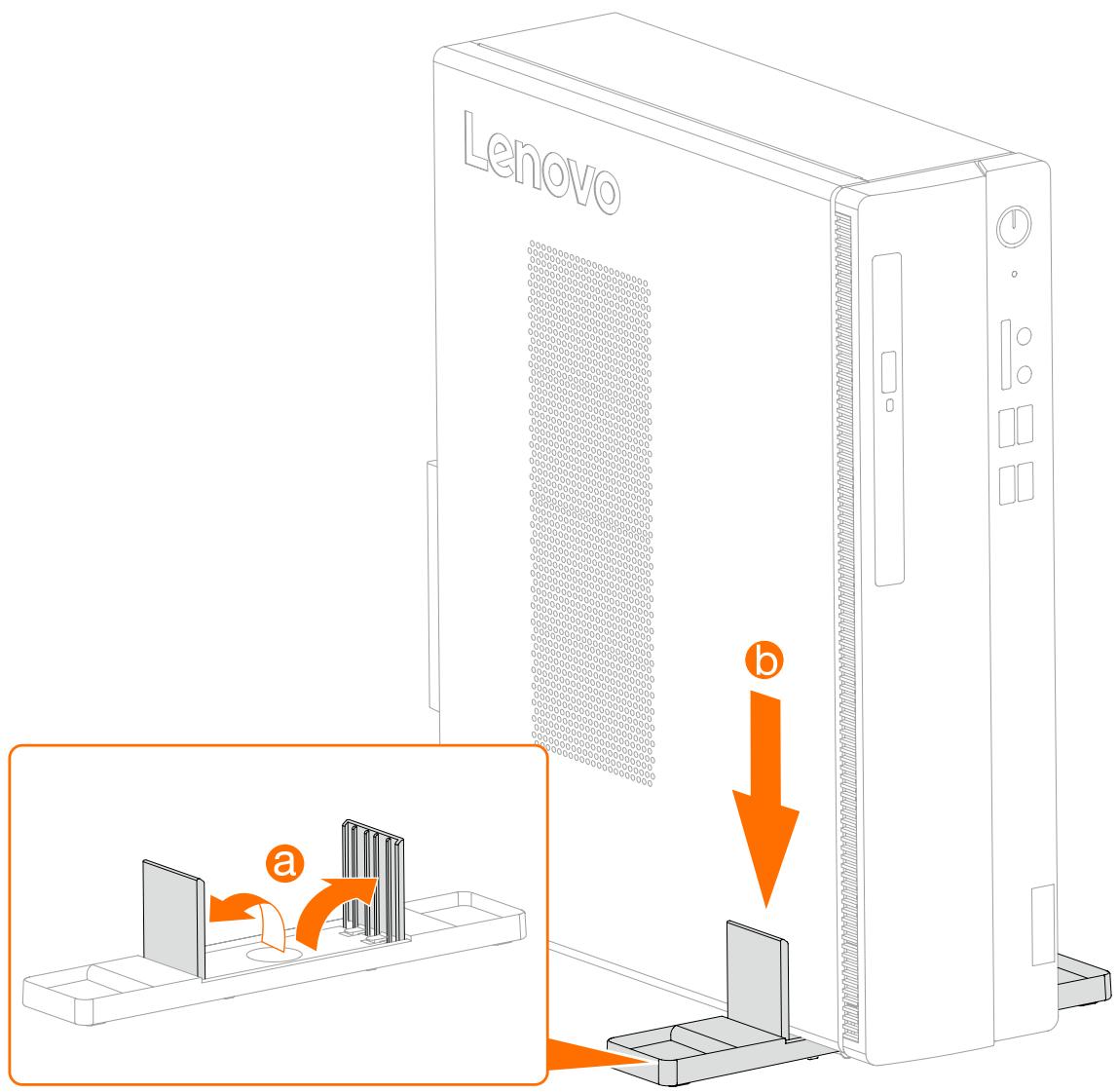

REMARQUE : le support d'ordinateur illustré ci-dessous est uniquement à titre de démonstration et doit être acheté séparément.

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'ordinateur ou ne tente pas d'effectuer des réparations avant d'avoir lu les "consignes de sécurité" figurant dans le et le Guide des informations importantes relatives aux produits fournis avec l'ordinateur.

Si vous ne disposez plus du ni du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site Web http://www.lenovo.com/UserManuals.

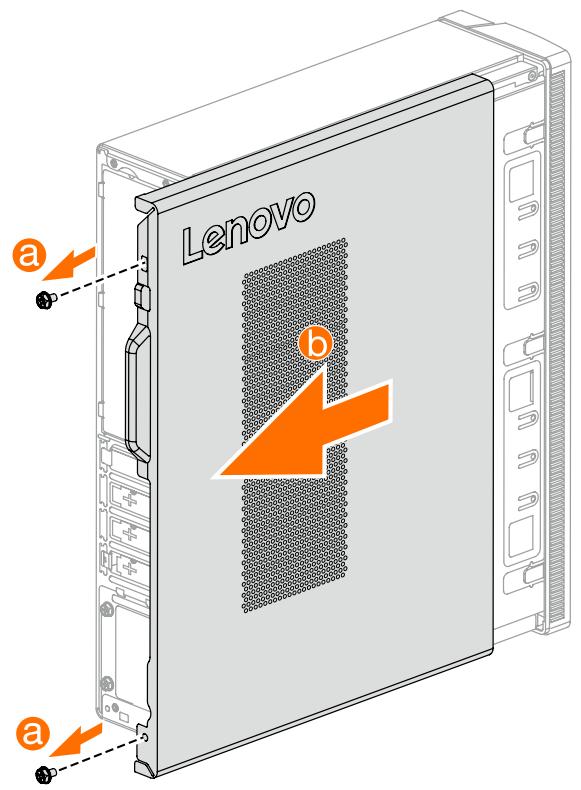

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes :

1. Mettez le système et tous les périphériques hors tension.
2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur.
3. Placez le système sur une surface plate et stable.

Les CRU pour votre ordinateur comprennent :

clavier souris disque dur - lecteur optique - adaptateur PCI express - module mémoire

Cette partie présente les instructions de remplacement des composants suivants :

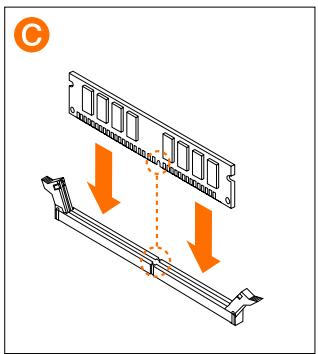

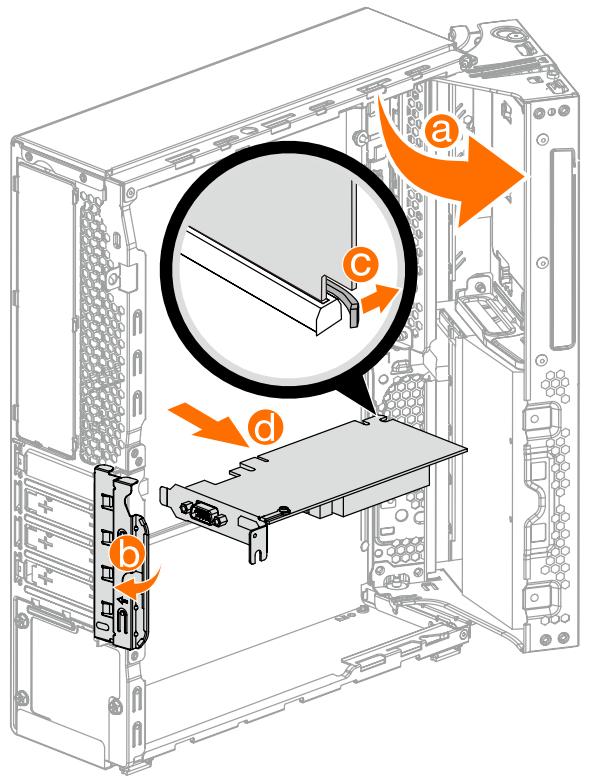

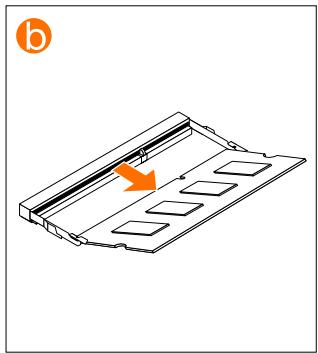

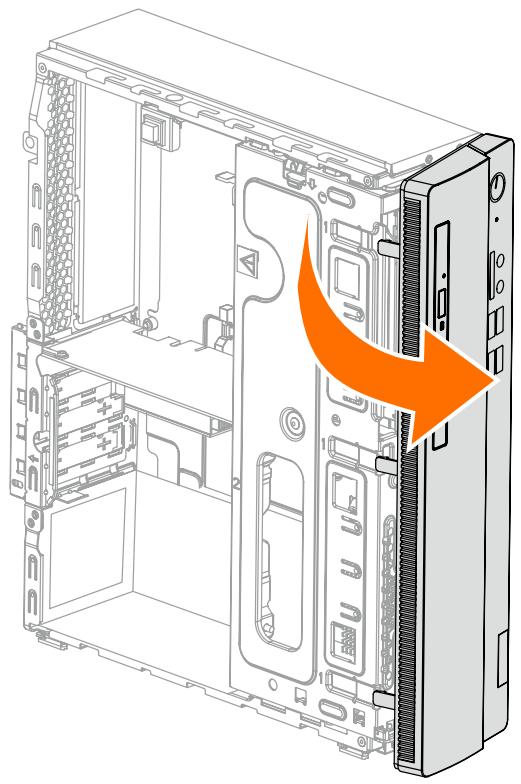

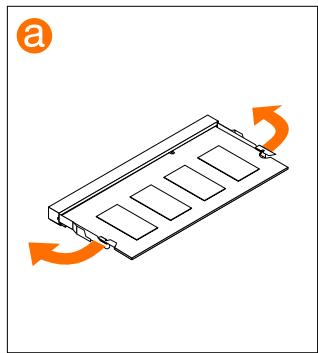

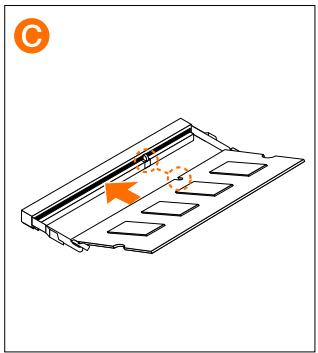

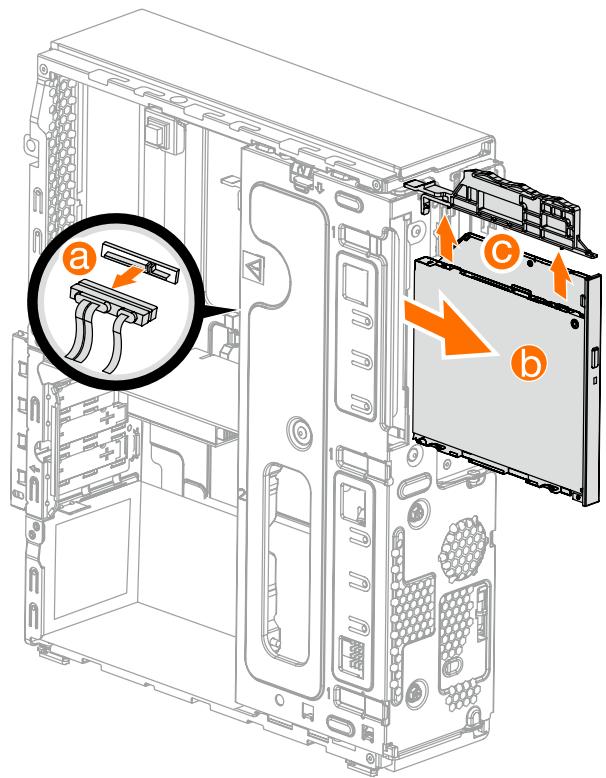

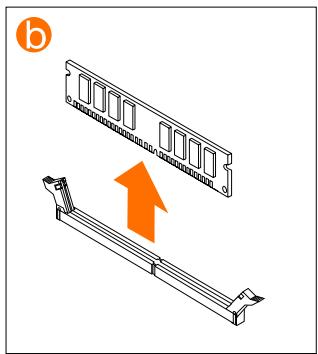

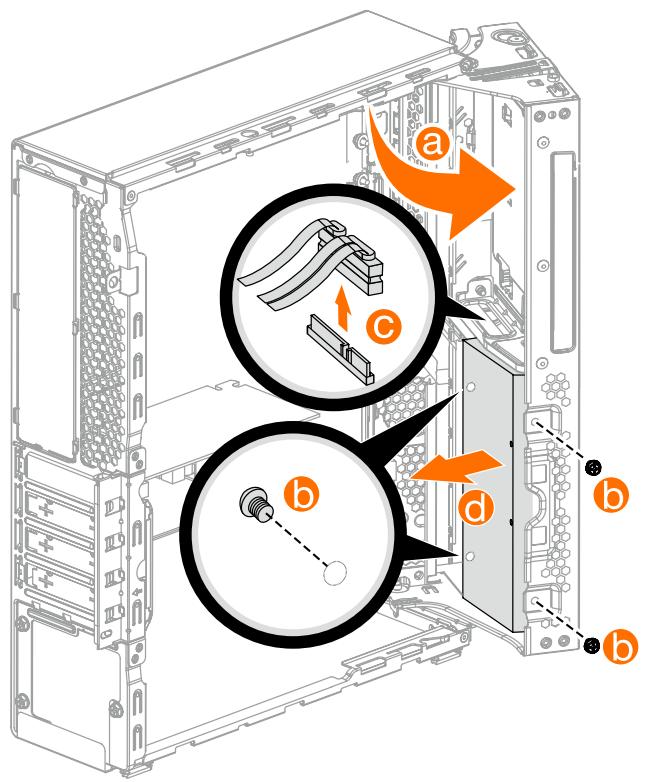

Disque dur (Suivez les étapes : 1 2 3) - Unité optique (Suivez les étapes : 1 2 4) - Adaptateur PCI Express (Suivez les étapes : 1 2 5) - Module mémoire (Suivez les étapes : 1 2 6)
