SE2742ID1NOIRE - Plaque de cuisson CANDY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SE2742ID1NOIRE CANDY au format PDF.
| Type de produit | Plaque de cuisson à induction encastrable |
| Marque | CANDY |
| Modèle | SE2742ID1NOIRE |
| Nombre de zones de cuisson | 2 zones à induction |
| Type de commande | Touch Control (touches sensitives) |
| Fonction boost / puissance | Oui (touche Puissance pour saisir rapidement) |
| Minuterie | Indépendante par zone, de 1 à 99 minutes |
| Verrouillage des touches | Oui (touche de verrouillage) |
| Détection des récipients | Oui, arrêt automatique si absence de casserole |
| Indicateur de chaleur résiduelle | Affichage « H » pour zone encore chaude |
| Arrêt automatique de sécurité | Oui, durée limitée selon intensité |
| Protection contre la surchauffe | Ventilateur à deux vitesses, réduction de puissance |
| Alimentation électrique | 230 V ou 400 V (selon branchement) |
| Dimensions (approx.) | Largeur 560 mm, Profondeur 490 mm |
| Découpe du plan de travail | 560 × 490 mm (voir notice pour cotes exactes) |
| Raccordement électrique | Par spécialiste, câble H05 VV-F |
| Matériau de la surface | Vitrocéramique |
| Nettoyage recommandé | Produit spécial vitrocéramique (ex: Cerafix) et racloir en verre |
| Utilisation de récipients | Uniquement fond ferromagnétique (acier, fonte, émail) |
| Diamètre minimal du récipient | 110 mm (zone petite) à 140 mm (zone grande) |
| Classe de protection | I (mise à la terre nécessaire) |
FOIRE AUX QUESTIONS - SE2742ID1NOIRE CANDY
Questions des utilisateurs sur SE2742ID1NOIRE CANDY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice SE2742ID1NOIRE - CANDY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SE2742ID1NOIRE de la marque CANDY.
MODE D'EMPLOI SE2742ID1NOIRE CANDY

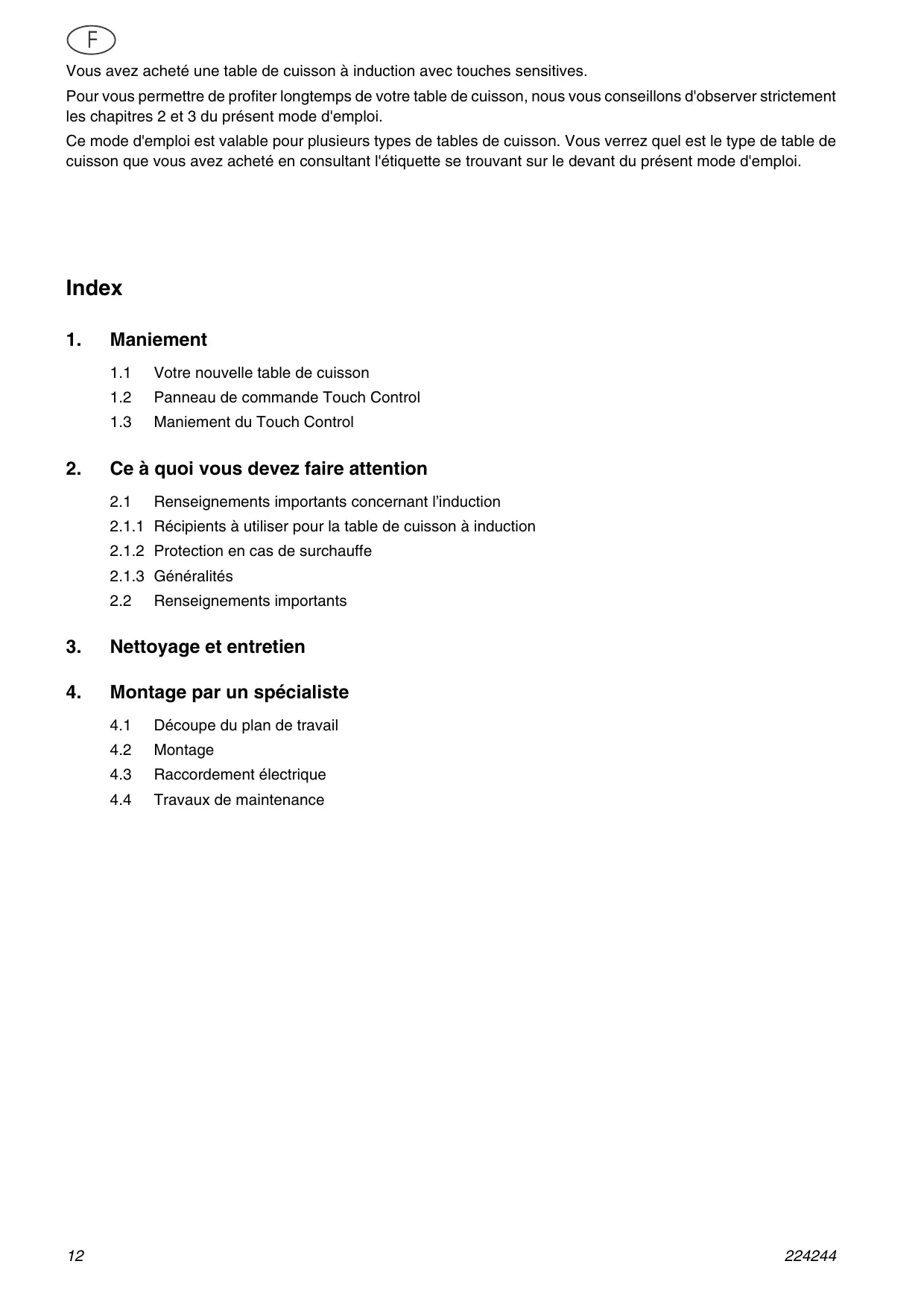

Vouavesacheteune tabledecuissonàinductionavec touches sensitives.
Pour vous permettre de profiter longtemps de votre table de cuisson, nous vous conseillons d'observer strictement les chapitres 2 et 3 du present mode d'emploi.
Ce mode d'emploi est valable pour plusieurs types de tables de cuisson. Vous verrez quel est le type de table de cuisson que vous avez acheté en consultant l'étiquette se trouvant sur le devant duprésent mode d'emploi.
Index
1. Maniement
1.1 Notre nouvelle table de cuisson
1.2 Panneau de commande Touch Control
1.3 Maniement du Touch Control
2. Ce à quoi vous devez faire attention
2.1 Renseignements importants concernant l'induction
2.1.1 Récipients à utiliser pour la table de cuisson à induction
2.1.2 Protection en cas de surchauffe
2.1.3 Généralités
2.2 Renseignements important
3. Nettoyage et entretien
4. Montage par un spécialiste
4.1 Découpe du plan de travail
4.2 Montage
4.3 Raccordement électrique
4.4 Travaux de maintenance
1. Maniement
1.1 Voitre nouvelle table de cuisson
Ce mode d'emploi est valable pour les types de tables de cuisson: SE 2642 ID, SE 2742 ID, SE 2842 ID

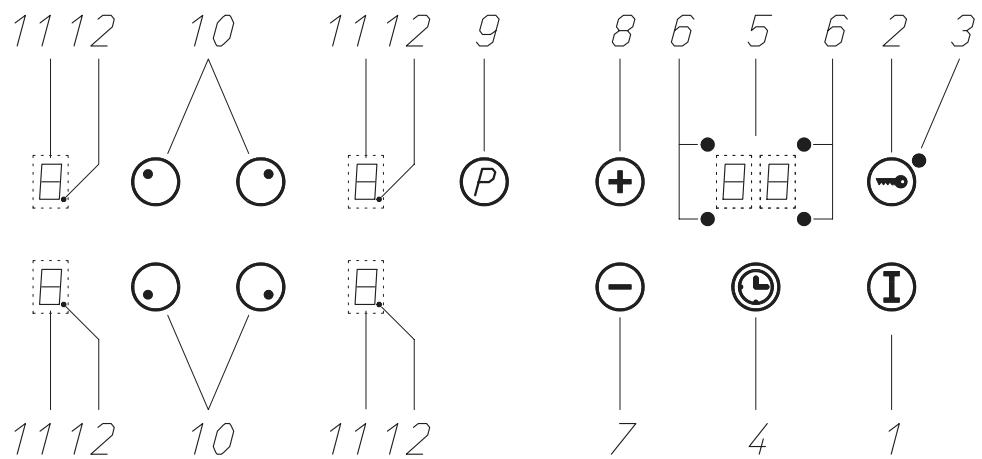

1.2 Panneau de commande Touch Control
Une fois la tension d'alimentation établie (raccordement réseau), la commande commence par effectuer un auto-test rapide.
① Touche Marche/Arrêt
② Touche de verrouillage
③ Voyant de contrôle de verrouillage
④ Touche minuterie
⑤ Affichage de la minuterie
⑥ Voyant de contrôle minuterie
⑦ Touche Moins (baisse de puissance)
⑧ Touche Plus (montée en puissance)
⑨ Touche Puissance (zone de ciisson Turbo)
10 Touche zone de cuisson
① Indicateur d'intensité
12 Point signalant l'ordre de marche d'une zone de cuisson (allumé: zone de cuisson opérationnelle)
1.3 Maniement du Touch Control
Chaque manipulation de touche est systématiquement confirmée par un signal sonore.
Actionnez la touche Marche/Arrêt ① pour activer la commande. A chaque indicateur d'intensité ⑪, un «0» s'allume sur l'affichage de cuisson, et le point signalant l'ordre de marche de la zone de cuisson ⑫ clignote. A défaut d'avoir actionné une autre touche dans les 10 secondes qui suivent, la commande se coupe automatique-ment.
Pourmetre en marche une zone de cuisson,appuyez sur la touche correspondante a la zone concernee ⑩ .Le point signalant l'ordre de marche ⑫ de la zone s'allume.
Les touches Moins et Plus ⑦ / 8 permettent de selectionner une intensite entre 1 et 9. Une fois activee, chaque zone de ciusson peut etre coupee a tout moment.
La touche Moins ⑦ permet de ramener l'intensité de cuisson à «0» tandis qu'une pression simultanée des touches Plus et Moins ⑦ + 8 permet de couper la commande.
En principe, l'ensemble de la commande peut etre coupé à n'importe quel moment via la touche Marche/Arret ①
L'enclement de la touche de verrouillage ② permet de bloquer l'ensemble des touches, y compris la touche Marche/Arrêt, contre toute manipulation indésirable. Ce statut est indiqué par levoyant de contrôle de verrouillage ③ . Actionnez de nouveau la touche de verrouillage ② pour désactiver celui-ci.
Indicateur de chaleur résiduelle
L'affichage de la chaleur résiduelle se fait via un «H» lumineux au niveau de l'indicateur d'intensité de cuisson concerné ⑪ et indique que la surface de la zone de cuisson est encore chaude. Le «H» s'éteint lorsque la zone de cuisson est refroidie.
Zones de cuisson à induction avec détction des recipients
L'un des avantages du système de chauffage par induction est la détction des reçipients de cuisson. Si aucune casserole ou une casserole trop petite se trouve sur la zone de cuisson, il n'y a pas de perte d'énergie. Lorsque la zone de cuisson est activée, le symbole «u» (présence de réciipient) clignote au niveau de l'indicateur d'intensité ①. Si un réciipient est posé dans les 10 min. sur la zone de cuisson, celle-ci le détecte et se commute sur l'intensité désirée. L'alimentation en énergie est également interrompue lorsque l'on retire le réciipient de la zone de cuisson. Si l'on pose sur la zone de cuisson des casseroles ou des poèmes de petite taille mais suffisant à déclencher la détction de récipients, la zone fournira que l'énergie correspondant à leur diamètre respectif.
Les zones de cuisson à induction possèdent un anneau intérieur qui symbolise le diamètre du fond des réciponents avec lequel la zone de cuisson s'enclenché encore en cas d'utilisation de récipients de cuisson de bonne qualité et adaptations au système à induction (cf. tableau au chapitre 2.1.3).
L'anneau interieur peut en outre etre utilise comme aide au centrage pour la disposition des recipients de cuisson.
Grac à la disposition et à la taille des deux zones de cuisson arrirées, le modèle SE 2842 ID dispose d'une zone supplémentaire de cuisson de grande taille reconnaissable aux deux lignes de raccordement des deux zones. Cette zone de cuisson peut alors être utilisé pour des plats ou marmites ovales, à condition que le fond de ces réciPIents soit suffisamment grand pour activer le système de détction des réciPIents. Dans un tel cas d'utilisation, le réglage de l'intensité de cuisson et de la température s'effectuent avec le réglage de l'intensité de cuisson des deux zones de cuisson arrirées placées alors sur la même intensité.
Les bourdonnements qui pouraient eventuèlement apparaitre pendant la cuisson sont parfaitement normaux et n'ont aucune conséquence dommageable ni génante sur la fonction des zones de cuisson.
Intensité «Puisance»
Pour la zone de cuisson à induction, qui est marquee par un «P», it est possible de commuter l'intensité «Puisance» supplémentaire pour saisir rapidement des alimentents. Pour l'activer et la couper, actionner la touche Puisance ⑨. La zone de cuisson à induction doit pour cela être activée et mise en marche (les zones de cuisson avec l'intensité «Puisance» sont situées à l'avant gauche et à l'arrête droit. Lors de l'utilisation simultanée de l'une de ces zones de cuisson à induction avec l'intensité «Puisance» et une autre zone de cuisson sans (avant droit et/ ou arrêté gauche), la puissance de la zone de cuisson sans l'intensité «Puisance» est alors limitée; on le reconnaît à ce que, dans l'affichage de l'intensité de cuisson ⑩ l'intensité de cuisson réglée et l'intensité de cuisson limitée sont affichées alternatively de manière clignotante mais seulement lorsque la valeur de l'intensité de cuisson réglée est supérieure à l'intensité de cuisson limitée.
Minuterie
Tous les modèles visés dans cette notice disposent d'une minuterie indépendante pour chaque zone de cuisson.
La minuterie permet d'arrêter automatiquement une zone de cuisson après une durée définie allant de 01 à 99 minutes. La zone de cuisson concernée doit être activée et le point signalant qu'elle est opérationnelle ⑫ s'allume. Les touches Plus et Moins ⑧ / ⑦ permettent de sélectionner une intensité de cuisson entre 1 et 9. Actionnez alors la touche minuterie ④ . L'affichage de la minuterie ⑤ indique «00». A l'aide de la touche Plus ou Moins ⑧ / ⑦ , Sélectionnez la durée de cuisson souhaitée entre 01 et 99 minutes. Levoyant de contrôle ⑥ de la zone de cuisson programmée s'allume.
Le temps de cuisson programme peut être modifié à tout instant. Activez la zone de cuisson désirée, pressez la touche minuterie ④ puis modifie le temps de cuisson à l'aide des touches Moins ou Plus ⑦/⑧. Si la minuterie est réglée simultanément pour plusieurs zones de cuisson, il est possible d'appeler individuellement la durée restante pour chaque zone de cuisson en sélectionnant cette dernière avec la touche de zone de cuisson ⑩.
Lorsque le temps de cuisson programme est écoulé, la zone de cuisson s'arrête automatiquement et un signal sonore retentit pendant 30 secondes. On peut faire cesser ce signal en appuyant sur la touche minuterie ④.
Si vous désirez interrompre la minuterie avant terme, activez la touche de la zone de cuisson concernée ⑩ et pressez la touche minuterie ④ . On peut maintainant en pressant simultanément les touches Moins et Plus ⑦ + 8 , régler la minuterie ⑤ sur «00».
On peut également utiliser la minuterie à d'autres fins, sans activer de zone de cuisson. Il faut, pour cela, n'activer aucune zone de cuisson lors du réglage de la minuterie ④. (Le point signalant l'ordre de marche de la zone de cuisson ⑫ ne s'allume pas.)
Dispositif de coupure automatique
La durée de service maximale de chaque zone de cuisson est limitée; pour connaître cette durée, référez-vous au tableau ci-après. Lorsque le dispositif de coupure automatique a déconnecté la commande «Touch Control», un «0» apparait au niveau de l'indicateur d'intensité ⑪, ou un «H» en cas de chaleur résiduelle. Actionnez la touche Marche/Arrêt, pour rendre la commande de nouveau opérationnelle.
Si I'on presse plus d'une touche à la fois, hormis les touches Plus et Moins, l'opération est rejetée comme invalide par la commande. Si une ou plusieurs touches sont actionnées plus de 30 secondes, en cas de débordement évientuel ou du fait d'un récipient, la commande conclut à une défaillance et se déconnecte automatiquement. Si la pression des touches se prolonge, un signal sonore continu est déclenché.
Tableau des durées
RDS = Restriction de durée de service, Données en heures
| Intensité | RDS (h) |
| 1 | 6 |
| 2 | 6 |
| 3 | 5 |
| 4 | 5 |
| 5 | 4 |
| 6 | 1,5 |
| 7 | 1,5 |
| 8 | 1,5 |
| 9 | 1,5 |
2. Ce à quoi vous devez faire attention
2.1 Rensignements importants concernant l'induction
2.1.1 Récipients à utiliser pour la table de cuisson à induction
Votre table de cuisson est equipée de zones de cuisson à induction caractérisées par leur haute performance en saisie et en mijotage. La chaleur est produit directement au niveau du fond de la casserole, là où elle est nécessaire, sans aucune perte au niveau du verre vitrocéramique. La consommation d'énergie est plus faible que celle des tables traditionnelles par diffusion thermique, comme p. ex. les tables de cuisson en vitrocéramique.
Le verre n'est pas directement chauffé mais seulement réchauffé par la chaleur restituée par le écipient de cuisson posé dessus. Cette chaleur résiduelle est signalée lors de l'extinction de l'appareil par un «H» clignotant (démoin de chaleur résiduelle). Sur la zone de cuisson à induction, la chaleur est produit par une bobine d'induction placée sous le verre vitrocéramique, qui induit un champ magnétique. Ce champ magnétique générale des courants tourbillonnaires dits «de Foucault» sur le fond de la casserole magnétique ou du écipient utilisé, qui en chauffent le fond.
C'est pourquoit, pour obtenir un fonctionnement parfait, il est impératif d'utiliser des récipients aptes à la cuisson par induction, comme par exemple les plats en acier, acier émailé ou en fonte à fonds ferromagnétiques. Les récipients en acier inoxydables avec fond en cuivre ou en aluminium, ainsi que ceux en verre résistant au feu, ceux en terre cuite ou en céramique ne sont pas adaptés (pour les diamètres minimum ou maximum des récipients, consulter le tableau du chapitre 2.1.3). Au moment de l'achat, voirlez à ce que la vaisselle en questionporte bien la mention « apte à l'induction »
2.1.2 Protection en cas de surchauffe
La table de cuisson à induction possède une protection intégrée contre les surchauffes, évitant au système électronique d'être endommagé. La protection contre les surchauffes procède par plusieurs étapes. Lorsque la température de la table de cuisson augmente fortement, le ventilateur à deux vitesses se met tout d'abord en marche. Si ce n'est pas suffisant, l'intensité « Puissance » est désactivée. Enfin, s'il y a lieu, les différentes zones de cuisson subissant à leur tour une réduction partielle ou totale de puissance. Lorsque la table est suffisamment refroidie, elle retrouverte toute sa puissance.
2.1.3 Généralités
Afin d'obtenir la meilleure transmission d'énergie possible, il est conseilé d'utiliser un récipient de la même taille que la zone de cuisson.
Pour le diamètre maximal ou minimal du fond du écipient par rapport aux zones de cuissons veuilles vous référer à la table. Le diamètre minimum du fond du écipient dépend de la qualité de écipients de cuisson utilisés.
| Zones de cuisson | Diamètre du fond du récipient | |
| Diamètre | min. | max. |
| 210 mm | 140 mm | 220 mm |
| 180 mm | 110 mm | 190 mm |
| 145 mm | 90 mm | 160 mm |
Recouvre les recipients avec un couvercle. On perd beaucoup d'énergie en n'en utilisant pas ou si le couvercle est mal posé sur le recipient. Nettoyez immédiatement tout débordement eventuel d'aliments.
Avant la première utilisation, il est conseillé de nettoyer la table de cuisson.
2.2 Renseignements important
Attention: Les surfaces des tables de cuisson et des éléments thermiques sont brûlants pendant le fonctionnement. C'est pourquoit il convient par principe d'en tener les enfants éloignés.
Evitez de faire tomber des objets durs sur la surface de cuisson. Dans certaines conditions, le matériel est sensible aux charges mécaniques. Une sollicitation par impact ponctuel peut engendrer le bris de la surface de cuisson. Si par suite d'un traitement inattentif la table en céramique présente des cassures, des fissures ou des crevasses, elle doit être immédiatement mise hors service et débranchée du secteur. Pour cela, coupez le disjoncteur protégeant le raccordement de la cusinière sur le tableau des fusibles. Prévenez le service après-vente.
Veillez à ne pas poser d'objets en métal tels que les couteaux, les fourchettes, les cuillères et les couver-cles p. ex. sur la table de cuisson, car ils pourraient doivent brûlants et fondre.
Après utilise, éteignez la zone de cuisson à l'aide des touches sensitives et non pas seulement avec la reconnaissance de récipiens de cuisson, afin d'eviter de rallumer involontairement la table de cuisson.
La table de cuisson en vitrocéramique ne doit pas etre utilise pour y déposer des objets! La cuisson d'aliments dans des feuilles d'aluminium ou des recipients en matière plastique sur les tables de cuisson brûlantes n'est pas autorisée.
Ne mettez jamais en marche les tables de cuisson en l'absence de récipient. Ne déposez jamais d'objets sensibles au feu, facilement inflammables ou déformables directement sous la table de cuisson.
Restez toujours à proximé de la table de cuisson si vous cuisinez avec de la graisse ou de l'huile. L'huile surchauffée peut s'enflammer. Ne versez jamais de l'eau sur de la graisse ou de l'huile brûlante. Risque de brûlures! Couvrez le plat pour étouffer les flammes et éteignez la table de cuisson. Laissez refroidir le plat sur la table de cuisson.
Lors de l'utilisation d'autres apparéils électriques à proximé de la zone de cuisson, veillez à ce que leurs câbles de raccordement électrique n'entrent pas en contact avec les zones de cuisson brûlantes.
La table de cuisson en vitrocéramique ne devra enaucun cas etre nettoyee avec un appeil à vapeur ou similaire!
Avertissement: Attention, lors de l'utilisation de la casserole bain-marie. Les casseroles bain-marie peuvent chauffer à vide, sansaucun avertissement! Ceci endommage le reçipient et la zone de cuisson. Dans ce cas, la responsabilité du fabricant ne pourrait être engagée!
3. Nettoyage et entretien
Nettoyez la table de cuisson après chaque utilisation, une fois celle-ci refroidie. Les moindres restes d'aliments peuvent se calciner lors de la mise en route suivante. N'utilisez que les produits de nettoyage recommendés. Ne jamais utiliser de laine d'acier, dépônges abrasives et de poudres car ils pouraient rayer les surfaces. Le spray pour four ne convient pas, car il est agressif et attaque la table de cuisson.
Salissures légères
Enlevez les salissures légères avec un chiffon humide ou de l'eau chaude. Otez les restes de produit de nettoyage à l'eau froide, ensuite essuyez bien la surface. Vous éliminerez les taches d'eau provoquées par les débordements d'eau bouillante avec du vinaigre, du citron ou un produit anti-calcaire. Si vous en avez laissé tomber par mégarde sur le bord de la table, enlevez-le immédiatement avec un chiffon humide pour éviter la formation de taches mates.
Salissures tenaces
Enlevez les salissures tenaces avec un produit de nettoyage spécial pour acier inoxydable, « Stahlfix » ou « Cérafix». Appliquez le produit de nettoyage non dilué avec un sopalin et étalez-le. Laissez le produit agir, enlevez-le complètement avec de l'eau froide et essuyez bien la table de cuisson. Les restes de produit nettoyant sur la surface de cuisson peuvent avoir un effet corrosif à la chaleur.
Pour supprimer les salissures tenaces et incrustations, vous utiliserez un racleoir en verre ©. Vous le trouvez dans tous les magasins d'articles menagers, de peinture ou de bricolage, ou encore auprès de notre service après-vente. Au moment de l'achat, faites attention à la poignée. Celle-ci ne devra pas être en matière plastique, car elle collerait sur les zones de cuisson brûlants. A manier prudèment - danger de blessure!
Les mets contenant du sucre peuvent endommager définitivement la surface en vitrocéramique car ils la rayent en sechant ou provoquent des tâches impossibles à supprimer. Enlevez-les immédiatement avec le racloir en verre quand ils sont encore chauds, car ils pourraient endommager indéfiniment la surface ① , ② .

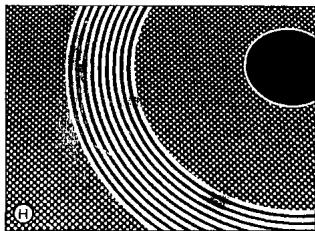

Changements de couleur de la table de cuisson
Ils n'ont aucune influence sur le fonctionnement et la stabilité de la vitrocéramique. Il ne s'agit pas d'une ALTERation du matériel au mais de restes calcinés qui n'ont pas été enlevés.

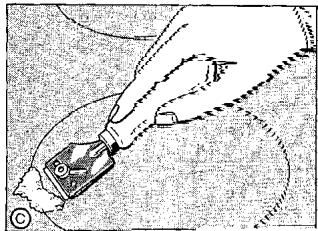

Les colorations à éclat métallique © sont dues au frottement du fond des casseroles ou à un produit de nettoyage non conforme. Vous ne les supprimerez qu'avac beaucoup de peine à l'aide d'un produit de nettoyage spécial pour acier inoxydable ou de « Stahlfix ». Vous devrez eventuèlement répéter le nettoyage.

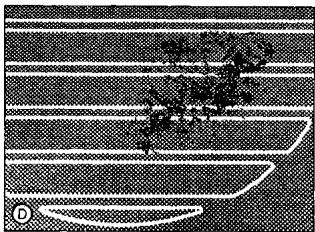

Décor griffé . L'utilisation de produits de nettoyage agressifs et de fonds de casseroles irréguliers peut endommager le décor, des taches sombres se forment.
En cas d'utilisation conforme, votre table de cuisson restera parfaite pendant très longtemps et l'entretien en sera facilité.
Pour l'entretien nous vous recommendons «Cerafix». Le haut pourcentage de silicone de ce produit forme un film protecteur qui a un effet hydrofuge et repousse la poussière. Toutes les saletés restent sur ce film protecteur et peuvent être enlevées plus facilement. Un entretien régulier est donc primordial.
4. Montage par un spécialiste

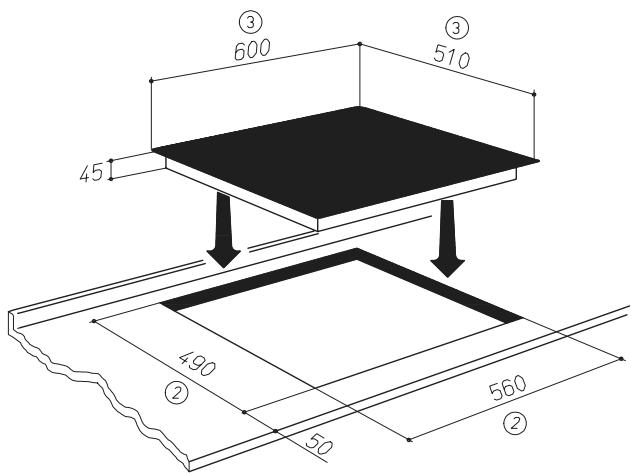

4.1 Découpe du plan de travail
Exécutez tous les opérations de découpe des meubles et plans de travail avant d'encastrer les appareils, et retirez les copeaux.
Vous trouvrez les cotes de découvert du plan de travail sur les plans (ill. 1+2).
Les surfaces de découpe doivent être recouvertes et scellées au moyen d'une couche protectrice hydrophobe.
Le plan de travail et la table de cuisson doivent être placés parfaître à l'horizontal. Une déformation de la table de cuisson due à une pose inclinée augmente le risque d'accident.
4.2 Montage
Avant le montage, contrôlez la stricte étanchéité du joint de la table de cuisson.
Lors du montage d'une table de cuisson à induction dans un plan de travail recouvert de céramique ou similaire (carrelage), le joint place sur la table de cuisson devra être enlevé et on étanchera la surface de cuisson contre le plan de travail à l'aide de matériel étanche en plastique, tel du caoutchouc-silicone thermo-résistant.

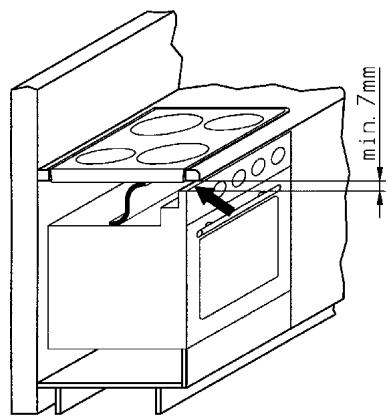

Attention!

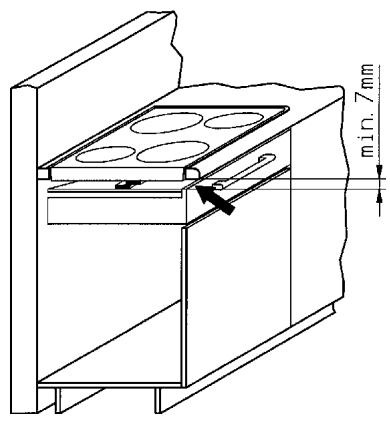

Si la table de cuisson est installée sur un meuble (contra une paroi latérale, au dessus de tiroirs, etc.), prévoyez impératifement une isolation et un espace suffisants pour prévenir tout contact accidentel entre meuble et table de cuisson. L'iso1ation ne doit pouvoir être retiret qu'a l'aide d'outils et doit être posé à une distance d'au moins 20 mm du dessous de la table de cuisson, de manière à ce que le cable de raccordement au réseau n'approche pas le dessous de la table de cuisson (ill. 4). La paroi arrirée du meuble sur lequel est posée la table devra de plusprésenter un dégagement permettant une évacuation thermique. La traverse frontale du meuble doit être retiree afin de dégager, au-dessous du plan de travail, une ouverture sur toute la largeur de la table de cuisson, de manière à facilititer la ventilation. L'ecart entre la table de cuisson à induction et les meubles de cuisine ou les appeareils encastrés doit être tel qu'il permette l'appei et l'évacuation en quantité suffisante de l'air nécessaire à la ventilation de la table d'induction. Les orifices d'appei et d'évacuation d'air doivent être séparés thermiquement l'un de l'autre grâce à l'iso1ation fournie. On evitera ainsi un reflux de l'air rechauffé du cote ou s'opere l'appei d'air froid. Attention! L'iso1ation ne doit pas obstruer les orifices d'appei et d'évacuation d'air; raccourcissez eventuellément celle-ci à la longueur requise par les meubles ou apparciels encastrés adjacents. Evitez, sous la table de cuisson, toute production de chaleur excessive, provenant par exemple d'un four sans refroidissement par ventilation.
Les éventuelles lattes de traverse placées sous le plan de travail doivent être au moins supprimés dans la zone de la découvert du plan de travail.

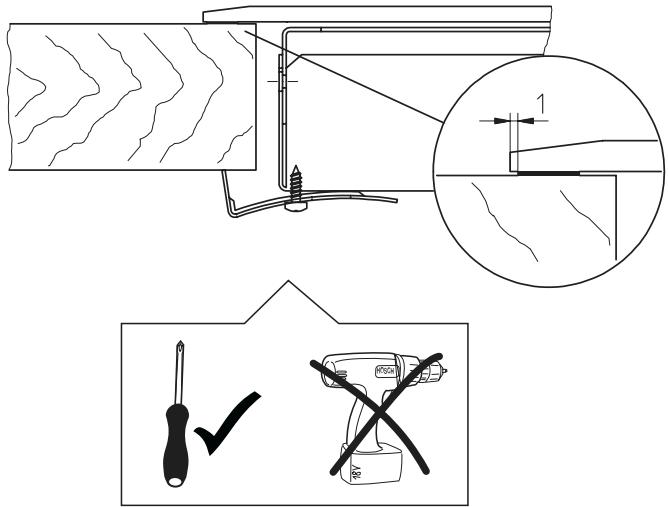

Placez soigneusement la table de cuisson dans la découverte et arrimez-le solidement au plan de travail à l'aide des éléments de fixation correspondants (ill. 3). Les vis doivent être serrées à la main et avec un tournevis; ne pas utiliser d'engin électrique.
Veillez à ce que le plan de travail / la table de cuisson soit parfaitement à plat. Il faut éviter que du liquide puisse passer entre le bord de la table de cuisson et le plan de travail ou entre le plan de travail et le mur et pénétrez ainsi dans les apparciels électriques situés en contrebas. Placez des joints d'étanchéité profilés, des bandes et des produits d'étanchéité.
4.3 Raccordement électrique
(Charge de connexion et description du modele: voir recto du mode d'emploi)
Le branchement électrique doit être réalisé par un spécialiste agréé qui doit se convaincre du montage correct dans le respect des dispositions légales, normes et autres prescriptions en vigueur dans votre pays. On veillera notamment à ce que ces prescriptions ainsi que celles du service public de distribution soient intégralement respectées.
Il faudra placer en amont de l'appareil électrique, du côte de l'installation, un dispositif de séparation actif sur tous les pôles avec au moins 3 mm d'intervalle de coupure. Veillez à ce que la tension secteur présente soit conforme à celle de l'étiquette.
Pour le branchement, le couvercle partiel de l'interrupteur situé au bas de l'appareil doit être ouvert pour pouvoir acceder à la borne de connexion. Àpres le branchement, le couvercle doit être remis en place et le cordon de raccordement bloqué avec la bride de décharge de traction.
La conduite de raccordement doit au moins correspondre au type H05 VV-F.
Il faudra veiller à ce que la longueur non utilisée du cordon de raccordement ne soit pas placé dans la zone d'encastrement de la table de cuisson.
Pour le passage des câbles, veuillez consulter l'ill. 4.
Possibilities de branchement
| 400 V 3N~ | 400 V 2N~ | 230 V 1~(*) | 230 V 3~ |
| 5 x 1,5 mm² | 4 x 1,5 mm² | 3 x 2,5 mm² | 4 x 4 mm² |
(*) Cette variante de branchement n'est pas agreee en Suisse par le SEV.
4.4 Travaux de maintenance
Lors des réparations, il faudra couper le courant de l'appareil, c.-à-d. que le dispositif de séparation côte installation devra être préalablement ouvert. Si vous faites appel au service après-vente, indiquez toujours le type et le nombre de fabrication. Vous trouvrez les renseignements nécessaires sur l'étiquette ou au recto du mode d'emploi. ÀpRES chaque démontage de la table de cuisson à induction, il faudra contrôler le joint et évientuèlement le remplacer.
Types: SE 2642 ID, SE 2742 ID, SE 2842 ID
Type: SE 2642 ID
III.1
Type: SE 2742 ID
III.1

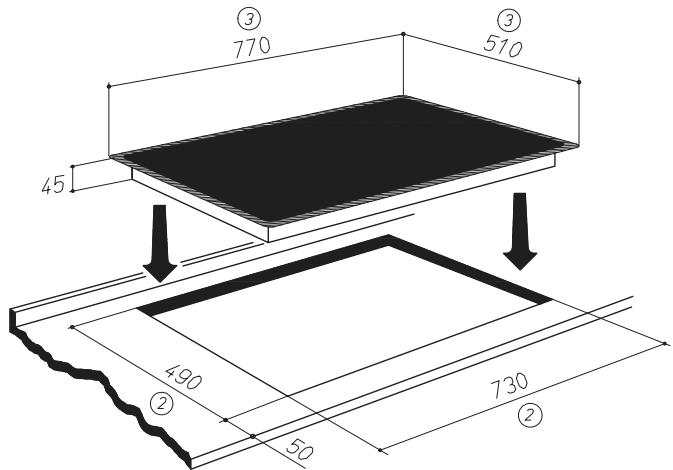

Type: SE 2842 ID
III.1
III. 2
III. 2
III. 2

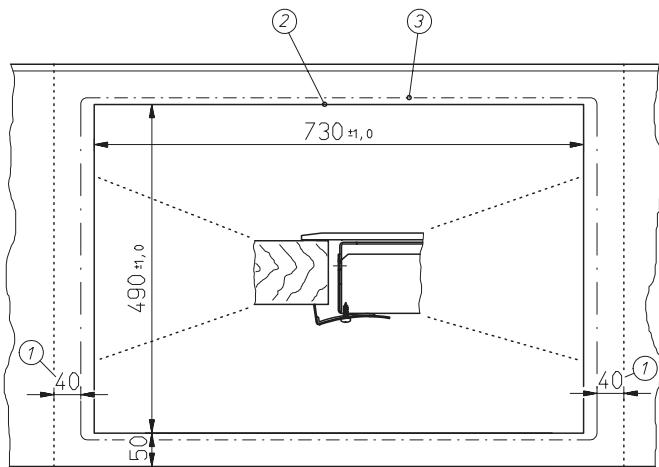

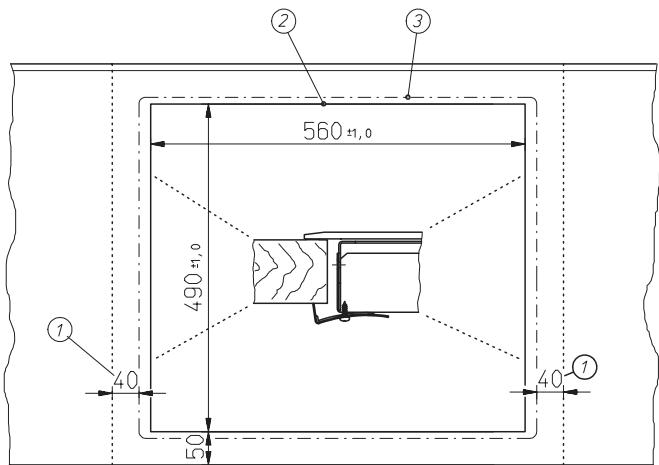

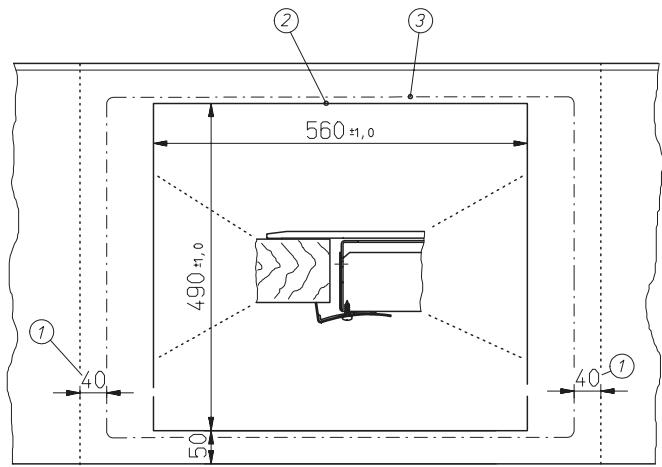

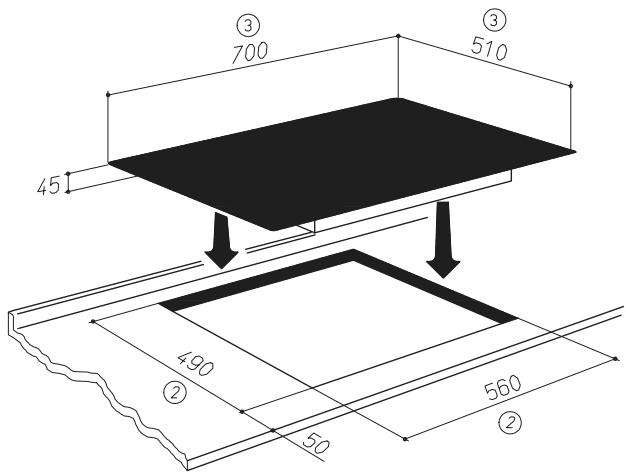

① Distances minimales par rapport aux meubles attenuantes
② Dimension du faisage
③ Dimension hors tout de la table de cuisson

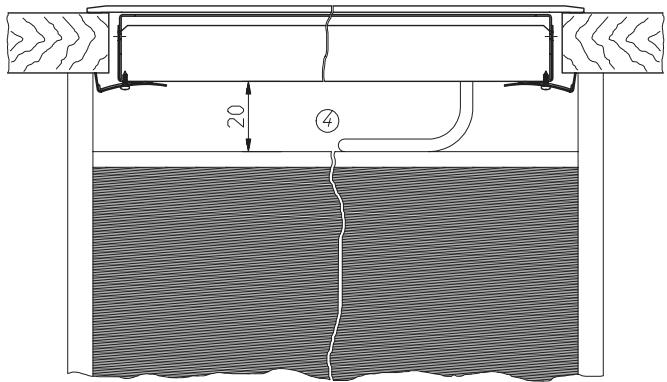

Passage du cable à l'arrière
III. 3
III. 4
