Retrouvez gratuitement la notice de l'appareil GT72VR 7RE-618FR MSI au format PDF.
Téléchargez la notice de votre PC portable au format PDF gratuitement ! Retrouvez votre notice GT72VR 7RE-618FR - MSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GT72VR 7RE-618FR de la marque MSI.
Déclaration FCC-B sur les interférences de radiofréquence1-5 Conditions FCC1-5 Conformité CE1-6 Réglementations de batterie1-6 Déclaration DEEE 1-7 Réglementations relatives aux substances chimiques 1-7 Mise à niveau et garantie 1-7 Achat des éléments remplaçables1-8 Avis relatif au lecteur optique1-8 Instructions de sécurité1-9 Informations supplémentaires1-11
Vue de dessous2-11 Comment utiliser le clavier 2-12 Touche de Windows 2-12 Touches de raccourci 2-12 Déclenchement du pavé tactile 2-13 Mise en mode veille 2-13 Commutation d’écrans 2-14 Utiliser plusieurs moniteurs 2-14 Réglage de la luminosité de l’écran 2-14 Réglage du volume des haut-parleurs 2-15 Réglage de l'intensité du rétroéclairage du clavier (en option) 2-15 Application: True Color (en option) 2-16 Vidéo: Comment utiliser le bouton [Fn] 2-17 1-2
A propos du disque dur et du SSD 3-12 A propos du slot M.2 du SSD 3-12 Comment utiliser le lecteur de disque optique 3-13 Comment se connecter à internet 3-14 Connexion sans-fil (WLAN) 3-14 Connexion filaire (LAN) 3-15 Comment régler la connexion Bluetooth3-21 Activer la connexion Bluetooth3-21 Comment connecter un périphérique externe3-25 Vidéo: Comment utiliser la technologie RAID3-26 Comment sélectionner le mode de démarrage dans le BIOS3-27 Vidéo: Comment restaurer le système d'exploitation Windows 10 sur un ordinateur portable MSI3-28 Vidéo: Comment utiliser MSI One Touch Install 3-29
Toutes les marques de commerce sont la propriété de leur propriétaire respectif.
▶▶ Version: 1.0 ▶▶ Date: 06, 2016 ▶▶ Raccordez l’appareil à une prise de courant située sur un circuit différent de celui du récepteur. REMARQUES ▶▶ Les changements ou modifications qui ne sont pas expressément approuvés par la partie responsable de la conformité aux normes peuvent annuler le droit de l’utilisateur à utiliser l’appareil. ▶▶ Les câbles blindés et les cordons d’alimentation CA, s’il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.
FCC. Son utilisation est soumise aux deux conditions suivantes : ▶▶ Cet appareil ne doit pas générer d'interférences nuisibles. ▶▶ Cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable.
TV (ce que vous pouvez déterminer en allumant et en éteignant l’appareil), nous vous engageons vivement à y remédier en prenant l’une des mesures suivantes :
Union européenne : Les piles, batteries et accumulateurs ne doivent pas être jetés comme des déchets domestiques non triés. Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre batterie en conformité avec les réglementations locales.
Si vous devez remplacer votre batterie, choisissez seulement une batterie de même type ou d'un type équivalent recommandé par le fabricant. Pour vous débarrasser de votre batterie usagée, veuillez suivre les instructions du fabricant.
SSD, ODD et la carte combo bluetooth/WiFi, préinstallés dans le produit peuvent être mise à niveau ou remplacés à la demande de l'utilisateur selon les modèles que l'utilisateur a achetés. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local. N’essayez pas de mettre à niveau ou de remplacer un composant du produit si vous ne savez pas l'emplacement des composants ou le montage/ démontage. Cela risquerait d'endommager le produit. Il est recommandé de contacter un fournisseur ou un service d’entretien autorisé pour effectuer une mise à niveau ou un remplacement.
Veuillez noter que l’achat de pièces remplaçables (ou compatibles) du produit acheté dans certains pays ou certaines régions doivent être mises à disposition par le fabricant au moins 5 ans après l’arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l’époque. Pour les informations détaillées concernant l’achat de pièces détachées, veuillez contacter le fabricant par le biais de http://www.msi.com/support/.
ATTENTION : Cet appareil contient un système laser considéré comme un produit laser de classe 1. Pour vous assurer une utilisation adéquate du lecteur optique, veuillez lire attentivement les instructions et conserver ce manuel de façon à pouvoir y faire référence ultérieurement. En cas de problème avec ce modèle, veuillez contacter le centre de service agréé le plus proche. Pour éviter toute exposition directe au faisceau laser, n’essayez pas de démonter le boîtier.
1-8 Ne couvrez pas les ventilateurs de cet ordinateur portable pour éviter à l'appareil de surchauffer. • Ne laissez pas l’ordinateur portable dans un environnement non climatisé, à des températures dépassant les 60ºC (140ºF) ou inférieures à 0ºC (32ºF) car cela pourrait endommager l’appareil. • En marche, l’ordiateur portable supporte une température ambiante maximum de 35ºC (95ºF). Placez le cordon d’alimentation de manière à éviter de marcher dessus. Ne posez rien sur le cordon d’alimentation.
• Ne versez jamais aucun liquide dans l'ordinatuer, cela pourrait endommager l’appareil et vous pourriez vous électrocuter. • N'utilisez jamais de substance chimique (quelle qu'elle soit) pour nettoyer cet équipement, notamment le clavier, le pavé tactile et le châssis de l'ordinateur.
• L'appareil est tombé et est abîmé. • L'appareil présente des signes apparents de fracture. Economie d'énergie • Consommation d'énergie réduite pendant l'utilisation et en mode veille • Utilisation limitée des matières nuisibles à l’environnement et la santé • Facile à désassembler et à recycler • Utilisation réduites de ressources naturelles pour encourager le recyclage • Durée de vie prolongée grâce à une capacité de mise à niveau améliorée • Réduction des déchets grâce à une politique de récupération des produits en fin de vie
• Vous pouvez aussi nous contacter par l’intermédiaire de l’adresse gpcontdev@msi.com pour obtenir plus d’informations concernant la destruction, la reprise, le recyclage et le désassemblage des produits MSI.
3 dans les ordinateurs portables MSI Gaming. Cette application combine toutes les fonctionnalités que les joueurs utilisent le plus souvent pour la gestion de leurs périphériques. XSplit Gamecaster, l’application exclusive pour enregistrer et streamer en direct ses jeux vidéo! Les ordinateurs portables MSI Gaming sont dotés de XSplit Gamecaster, la première solution de live streaming et d’enregistrement vidéo spécialement pensée pour le jeu vidéo. Découvrez les instructions de base dans le tutoriel XSplit Gamecaster. Système Dynaudio sur les ordinateurs MSI Gaming MSI s’est associé à Dynaudio, principal fabricant de hautparleurs, pour équiper ses ordinateurs portables gaming d’un système audio extrêmement efficace, pour une expérience impressionnante. Des couleurs parfaites avec la technologie True Color MSI s'est associé à Portrait Displays, Inc. pour développer une technologie d'affichage de haute précision. La technologie MSI True Color garantit que l’écran de chaque ordinateur portable MSI offrira une précision et une fidélité des couleurs incomparables.
L’emballage doit contenir les articles suivants : ▶▶ Ordinateur ▶▶ Guide de démarrage rapide ▶▶ Adaptateur CA/CC / Prise interchangeable ▶▶ Sacoche de transport en option ▶▶ Disque d’application tout-en-un, contenant la version complète du manuel d’utilisation, les pilotes, les utilitaires etc (en option).

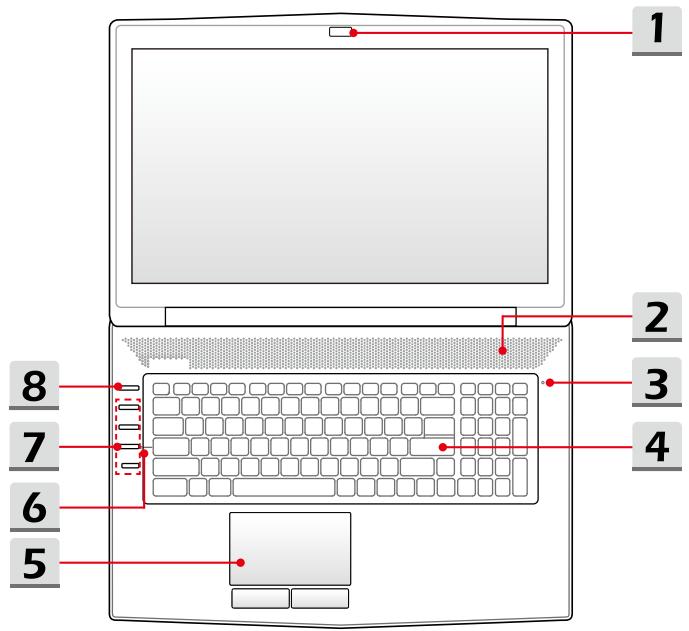

2-2 L’illustration de la vue du dessus et la description ci-dessous vous permettent de visualiser les principales zones de fonctionnement de votre ordinateur.
• Le microphone intégré dispose des fonctions standards d'un microphone. 2. Haut-parleurs stéréo Cet ordinateur portable peut être équipé de haut-parleurs stéréo intégrés qui délivrent un son de haute qualité et supportent la technologie audio haute définition. 3. Statut LED Num Lock L'indicateur LED s'allume lorsque la fonction Ver. Num est activée. Référez-vous à la partie Comment utiliser le clavier pour plus de détails. 5. Pavé tactile Il s'agit du dispositif de pointage de l'ordinateur portable.
équivalent et recommandée par le fabricant. • L’indicateur LED de la batterie s'éteint lorsque la batterie est complètement chargée ou lorsque l'adaptateur CA est débranché. Disques de stockage L’indicateur LED clignote lorsque le système accède aux disques de stockage internes.

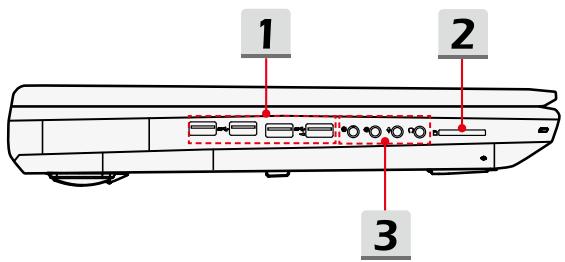

La norme USB 3.0 délivre un taux de transferts de données plus élevé que les normes USB précédentes et vous permet de profiter de cette vitesse sur de nombreux périphériques compatibles, tels que des disques de stockage ou des appareils photo.
Le lecteur de carte intégré peut prendre en charge des cartes mémoire de différents types. Vérifiez les spécifications pour plus de détails. 3. Connecteurs port audio

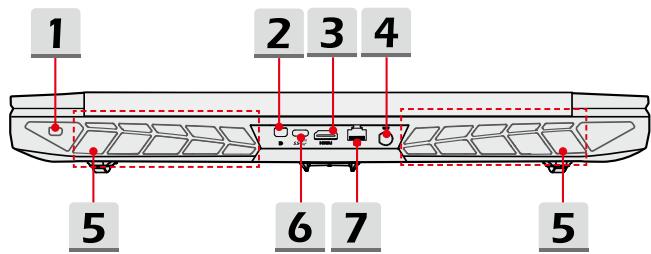

Connecteur pour un microphone externe. Casque/ Sorie S/PDIF • Connecteur pour haut-parleur ou casque. • Connecteur pour la transmission audio numérique à des haut-parleurs externes via un câble optique.
3. Connecteur HDMI La technologie HDMI (High-Definition Multimedia Interface) est une interface de pointe qui prend en charge des connexions courantes aux équipements de haute définition et ultra haute définition. 4. Connecteur d'alimentation Permet de brancher l’adaptateur CA pour alimenter l’ordinateur portable. 5. Ventilateur Le ventilateur est conçu pour refroidir le système. Pour garantir une bonne circulation de l'air, N'OBSTRUEZ JAMAIS les grilles du ventilateur. 6. Port USB 3.1 (Type C) La norme USB 3.1, SuperSpeed+ USB, délivre un taux de transferts de données plus élevé et vous permet de profiter de cette vitesse sur de nombreux périphériques compatibles, tels que des disques de stockage, des disques durs, ou des apparails vidéo, et fournit plus d'advantages que le transfert de données à haute vitesse.

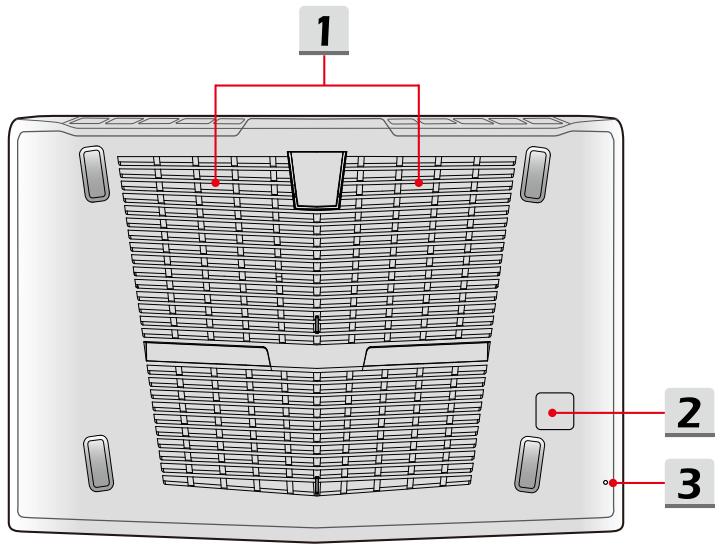

3. Trou de réinitialisation pour la batterie Lorsque le microprogramme du système (EC) est mis à jour ou que le système s’arrête, veuillez : 1) éteindre l'ordinateur; 2) retirer le câble d'alimentation CA; 3) insérer la pointe d’un trombone dans ce trou pendant 10 secondes; 4) connecter le câble d’alimentation CA; 5) allumer l'ordinateur.

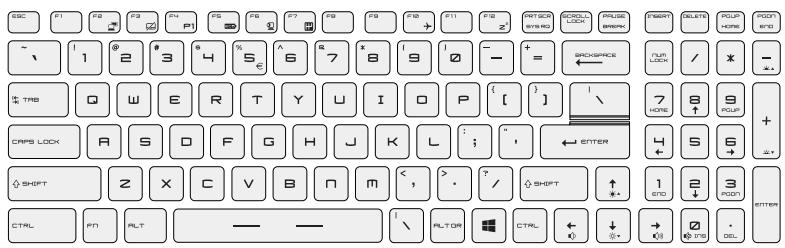

Cet ordinateur portable dispose d’un clavier aux fonctions complètes. Afin de garantir le bon fonctionnement du clavier, il est obligatoire d’installer l’application SCM avant d'utiliser les touches de fonction du clavier.
Vous trouverez sur le clavier une touche avec le logo Windows qui sert à exécuter des fonctions spécifiques à Windows, comme l’ouverture du menu Démarrer et le lancement du menu des raccourcis.

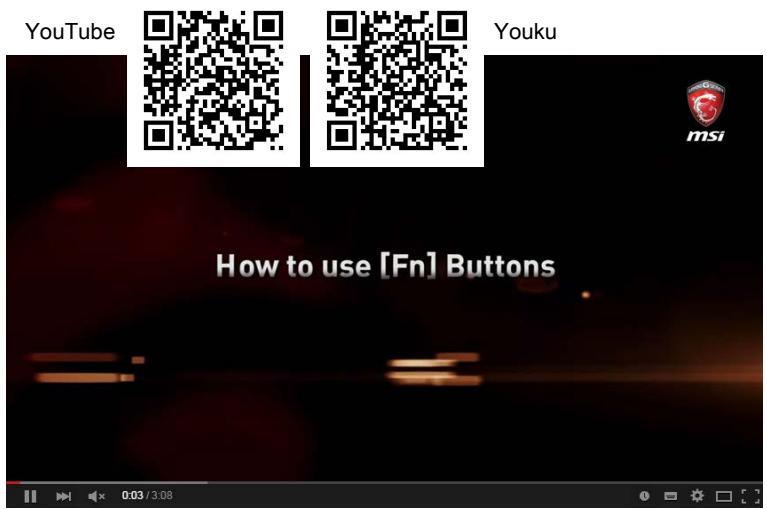

Utilisez les touches [Fn] du clavier pour activer des applications ou des outils spécifiques. A l'aide de ces touches, votre travail sera plus efficace.
Défini par l'utilisateur
• Appuyez sur et maintenez la touche Fn puis appuyez sur la touche F10 à plusieurs reprises pour activer ou désactiver le mode avion.
PC uniquement, dupliquer le bureau, étendre le bureau ou afficher le bureau sur le moniteur uniquement.
Manuel d'utilisation - Ordinateur portable
TPM, le code PIN et le service Gestionnaire des clés de manière simultanée ou alternée.

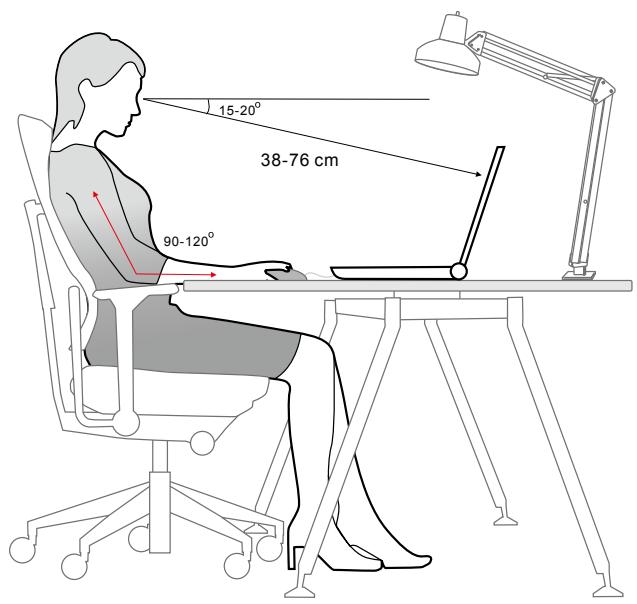

2-20 ▶▶ Lorsque vous êtes assis sur une chaise, réglez, si possible, le dossier de manière à maintenir confortablement votre dos. ▶▶ Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à un angle d'environ 90 degrés lors de travail. ▶▶ Ajustez l’angle et la position de l'ordinateur portable pour profiter d’une vue optimale. ▶▶ Étirez-vous de manière régulière. Faites des pauses si vous travaillez pendant une longue période de temps.
Cette section vous fournit des instructions de sécurité à suivre lorsque vous utilisez un adaptateur d’alimentation et une batterie.

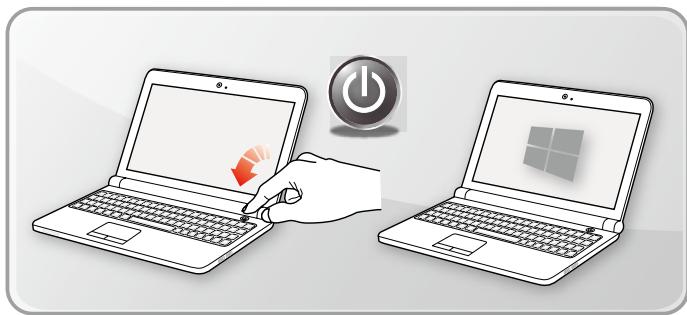

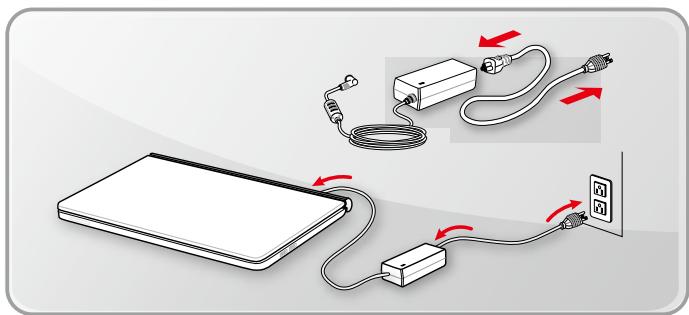

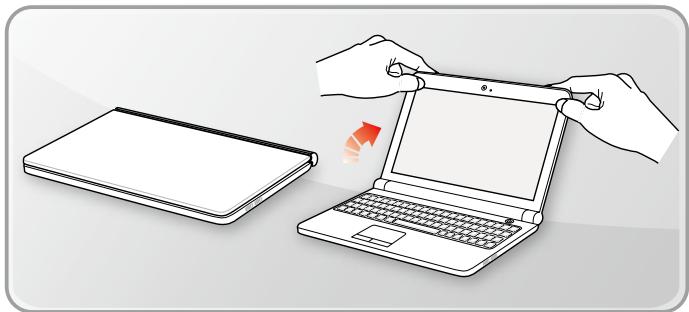

Avant de le démarrer pour la première fois, assurez-vous que votre ordinateur portable est connecté à une source d'alimentation par l’intermédiaire d’un câble d’alimentation CA. Si l’ordinateur portable s’éteint automatiquement du fait d’un manque de batterie, cela entraînerait une erreur du système. Vous trouverez cidessous des conseils d'utilisation pour l'adaptateur d’alimentation. ▶▶ A faire ▶▶ A ne pas faire • Couvrir un adaptateur en cours d’utilisation car cela provoquerait sa surchauffe. • Si vous prévoyez de ne pas utiliser votre ordinateur pendant une longue période, débranchez le câble d'alimentation une fois l’ordinateur éteint.
Manuel d'utilisation - Ordinateur portable ▶▶ Consignes de sécurité • Cet ordinateur portable est équipé d'une batterie non amovible. Veuillez suivre les réglementations locales si vous voulez vous débarrasser de votre ordinateur usagé. • Gardez toujours votre ordinateur portable à l'abri de l'humidité et des températures extrêmes. • Veillez à toujours débrancher le cordon d'alimentation avant d'installer une batterie dans l'ordinateur portable. ▶▶ Type de batterie • Selon le modèle, cet ordinateur peut intégrer une batterie Li-ion ou Lipolymère de haute capacité.
Pour optimiser la durée de vie de la batterie et éviter les soudaines pertes de puissance, veuillez lire les conseils ci-dessous :
• Connecter un adaptateur CA/CC dès que possible. ▶▶ Comment recharger la batterie correctement Veuillez prendre note des informations suivantes avant de recharger la batterie : • Si une batterie de rechange chargée n'est pas disponible, veuillez sauvegarder votre travail, fermer les programmes en cours et ainsi éteindre votre système. • Brancher un adaptateur CA/CC. • Vous pouvez utiliser le système, suspendre son fonctionnement, l’éteindre et le mettre hors tension sans interrompre le processus de charge. • Les batteries Li-ion et Li-polymère n’ont pas « d’effet mémoire ». Il n’est pas nécessaire de décharger la batterie avant de la recharger. Cependant, et de façon à optimiser la durée de vie de la batterie, nous vous recommandons de consommer complètement l’alimentation de la batterie une fois par mois. • Une fois la batterie rechargée, l'autonomie réelle de l’ordinateur dépendra de son utilisation.
• Eteindre le système si vous ne prévoyez pas d'utiliser l’ordinateur pendant une longue période de temps.
10 Un mode de gestion de l’alimentation est un ensemble de paramètres matériels et système qui permettent de gérer la manière dont votre ordinateur utilise l’énergie. Vous pouvez utiliser les modes de gestion de l’alimentation pour réduire la quantité d’énergie consommée par votre ordinateur, optimiser les performances ou équilibrer ces deux éléments. Le mode de gestion de l’alimentation par défaut (Equilibre) répond aux besoins de la majorité des utilisateurs. Vous pourrez tout de même modifier les réglages des modes de gestion existants ou bien créer vos propres modes.

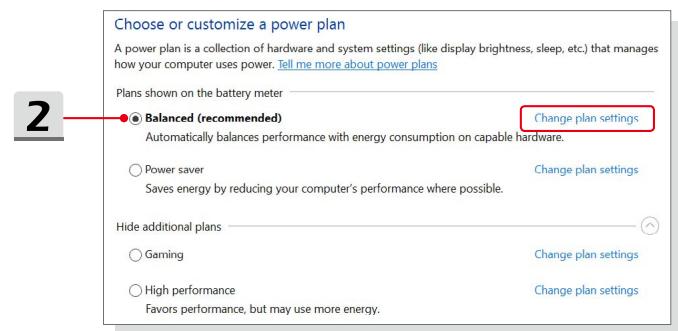

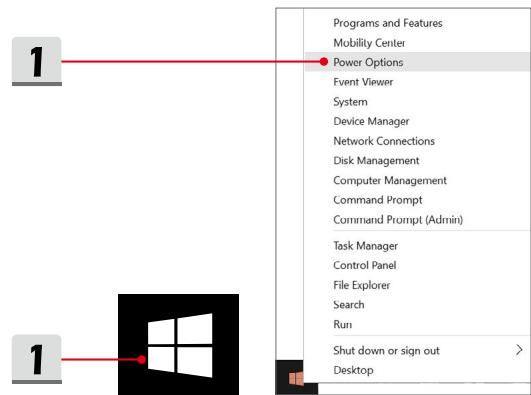

1. Trouver l'icône [Windows] dans le coin inférieur gauche de l'écran. Faites un clic droit pour afficher le menu de sélection. Sélectionnez [Options d'alimentation] dans le menu. 2. Choisissez un mode de gestion d'alimentation en effectuant un clic gauche sur l'un des modes proposés dans la liste. Le mode [Equilibre] est montré ici comme exemple. Cliquez sur [Modifier les paramètres] à droite du mode de gestion d'alimentation pour personnaliser un mode de gestion d'alimentation. 3. Choisissez les paramètres de veille et d'affichage que vous souhaitez utiliser

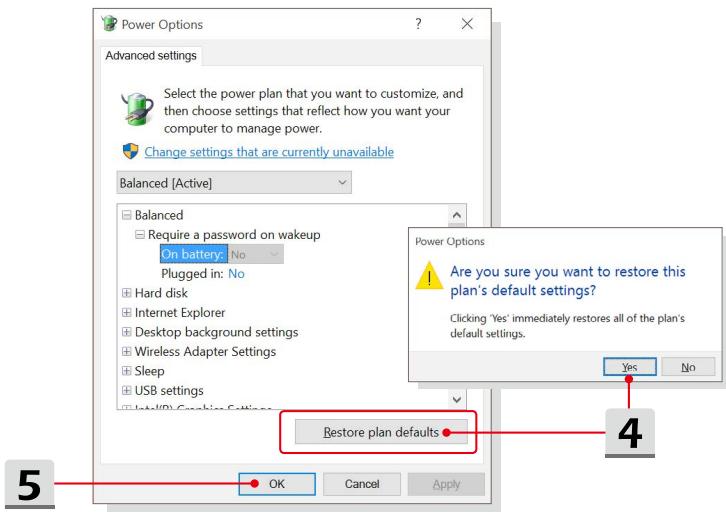

4. Pour restaurer le mode de gestion d'alimentation choisi à ses paramètres par défaut, cliquez sur [Paramètres par défaut du mode], puis cliquez sur [Oui] pour confirmer. 5. Cliquez sur [OK] pour terminer.

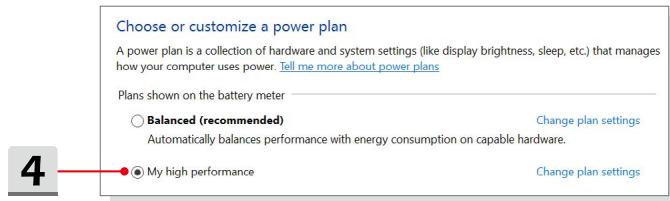

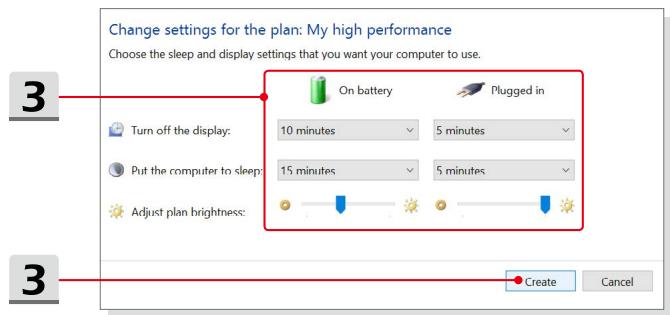

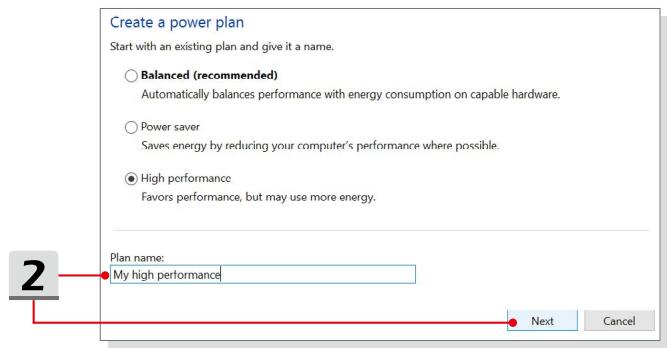

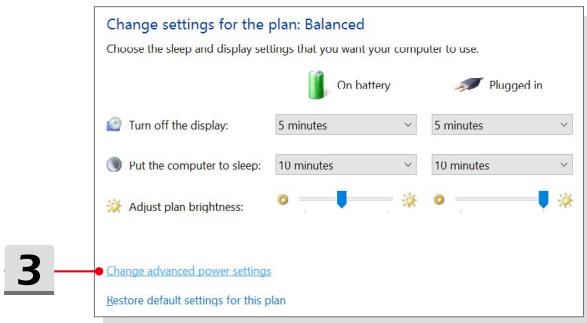

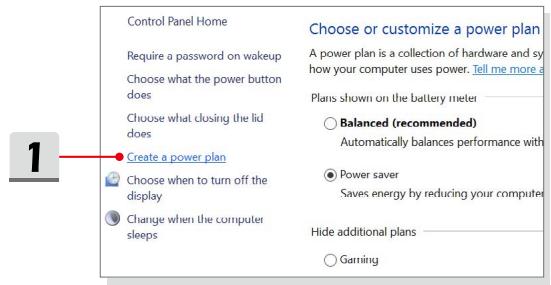

2. Sélectionnez le mode existant qui correspond le plus à vos besoins, et renommez-le. Cliquez sur [Suivant] pour continuer. 3. Modifiez les paramètres du nouveau mode de gestion de l’alimentation. Cliquez sur [Créer] pour rendre le nouveau mode de gestion effectif. 4. Maintenant, vous disposez d’un nouveau mode de gestion de l’alimentation, qui est automatiquement activé.
Manager (SCM) dans le manuel d’utilisation des logiciels de l'ordinateur portable pour plus de détails.

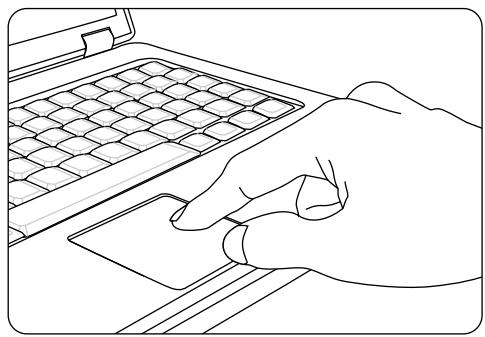

Panneau de commande vous permettent de modifier la configuration. ▶▶ Positionnement et déplacement Placez votre doigt sur le pavé tactile (habituellement l’index) : le pavé rectangulaire va réagir comme une copie miniature de votre écran. En déplaçant votre index sur le pavé, le curseur à l’écran bouge simultanément, dans la même direction. Lorsque votre doigt atteint le bord du pavé, soulevezle puis replacez-le sur le pavé pour poursuivre le mouvement. ▶▶ Pointer et cliquer Lorsque vous avez déplacé et placé le curseur sur une icône, un élément d’un menu ou une commande que vous voulez exécuter, il suffit d’appuyer légèrement sur le pavé tactile ou d’appuyer sur le bouton gauche pour le 3-11
▶▶ Glisser et déplacer Vous pouvez déplacer des fichiers ou des objets dans votre ordinateur en utilisant la fonction Glisser/Déplacer. Il suffit de placer le curseur sur l'élément voulu et de taper légèrement à deux reprises tout en laissant votre doigt en contact avec le pavé tactile lors du deuxième contact. Vous pouvez maintenant faire glisser l’élément sélectionné jusqu’à l’emplacement voulu en déplaçant votre doigt sur le pavé. Soulevez votre doigt pour déposer l’élément à la place voulue. Vous pouvez également rester appuyé sur le bouton gauche lorsque vous sélectionnez un élément, puis déplacer votre doigt jusqu’à l’emplacement voulu. Pour finir, enlevez votre doigt du bouton gauche.

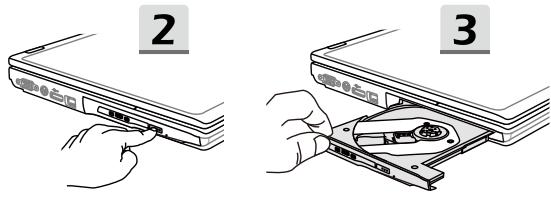

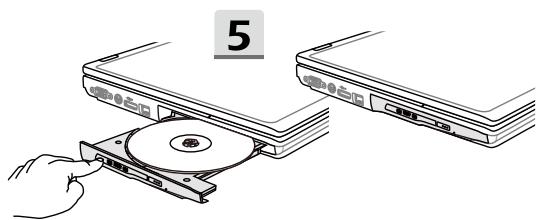

2. Appuyez sur le bouton EJECT sur le panneau pour sortir partiellement le tiroir de disque. 3. Tirez doucement le tiroir pour le sortir complètement. 4. Placez votre disque dans le tiroir avec l’étiquette vers le haut. Appuyez légèrement sur le centre du disque pour le mettre bien en place. 5. Poussez le tiroir dans le lecteur.

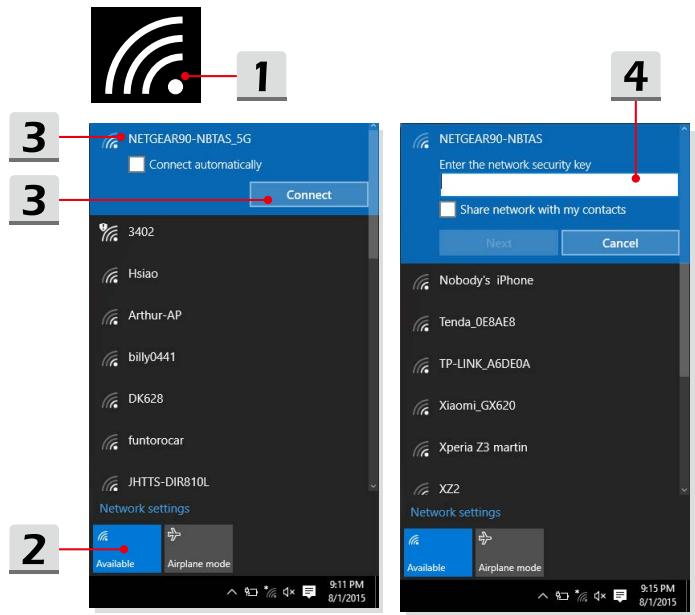

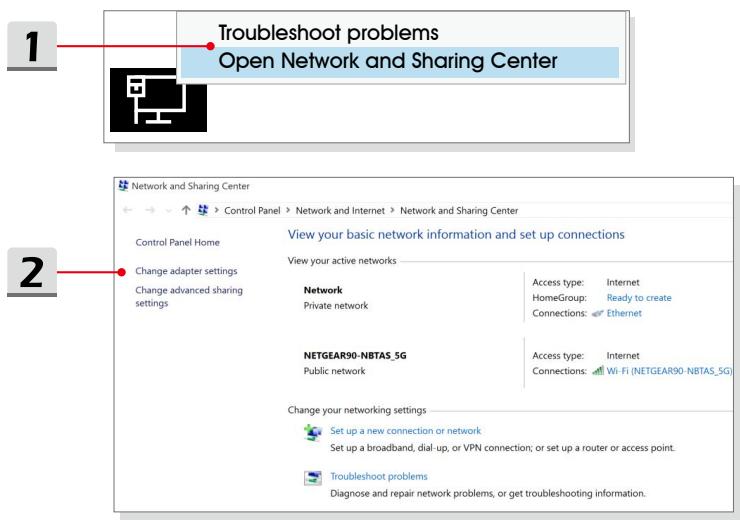

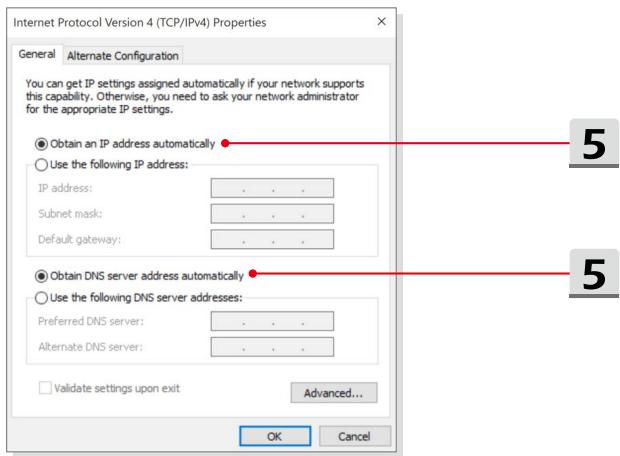

Connexion sans-fil (WLAN) La connexion sans-fil WLAN est une connexion de haut débit permettant d'accéder à internet sans utiliser de câble. Veuillez suivre les instructions ci-dessous pour créer une connexion sans-fil. ▶▶ Connexion sans-fil 1. Allez sur le bureau. Trouvez l'icône dans le coin inférieur droit de la barre des tâches et cliquez dessus pour ouvrez le menu Démarrer. 2. Dans les paramètres du réseau, les options [Wi-Fi] et [Mode avion] sont proposées. Sélectionnez [Wi-Fi]. 3. Choisissez l’un des réseaux sans-fil dans la liste pour vous connecter à internet. Cliquez sur [Se connecter] pour continuer. 4. Entrez la clé de sécurité demandée pour lancer la connexion. Cliquez ensuite sur [Suivant].

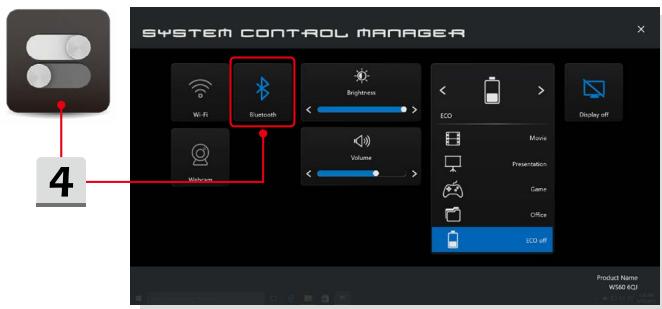

3-14 3. Sinon, trouvez l'icône [SCM] dans le coin inférieur droit de la barre des tâches et cliquez dessus pour ouvrir la fenêtre principale de System Control Manager. Là, vérifiez si le mode de connexion sans-fil est activé.

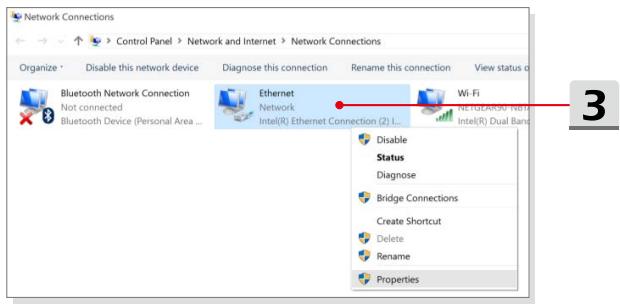

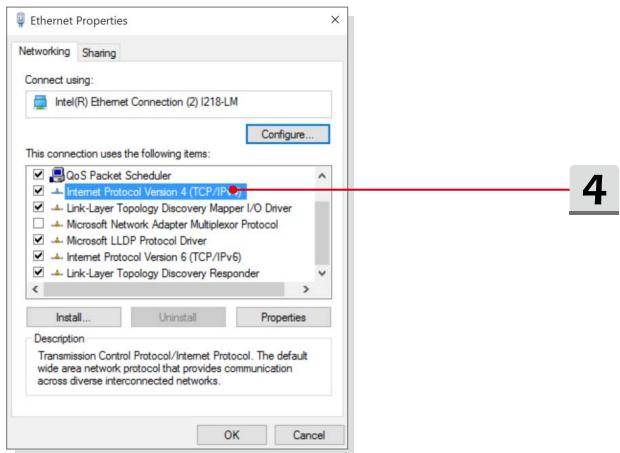

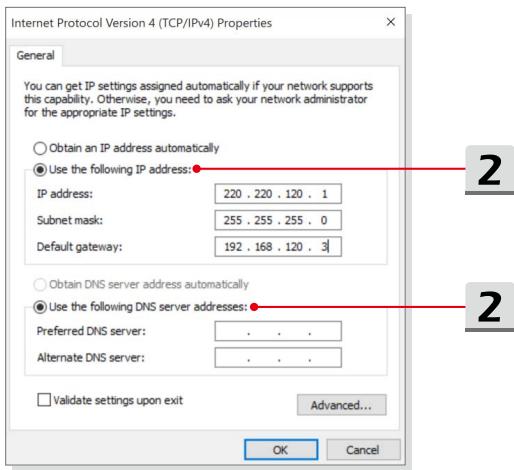

La connexion filaire LAN permet d'accéder à internet par l'intermédiaire d'un câble et d'un adaptateur réseau. Avant de configurer la connexion Dynamic IP / PPPoE ou Broadband (PPPoE) ou IP statique, contactez votre fournisseur d'accès Internet (FAI) ou votre administrateur réseau pour vous aider à créer une connexion internet. 2. Choisissez [Modifier les paramètres de la carte]. 3. Faite un clic droit sur [Ethernet] pour sélectionnez [Propriétés] dans le menu déroulant. 4. Dans la fenêtre [Propriétés Ethernet], sélectionnez l'onglet [Réseau] et vérifiez [Protocole Internet Version 4 (TCP/IPv4)]. Ensuite, cliquez sur [Propriétés] pour continuer. 5. Sélectionnez l'onglet [Général], cliquez sur [Obtenir une adresse IP automatiquement] et [Obtenir une adresse serveur DNS automatiquement]. Cliquez enfin sur [OK].
3. Choisissez [Se connecter à Internet], puis cliquez sur [Suivant]. 4. Cliquez sur [Large bande (PPPoE)]. 5. Remplissez le nom de l'utilisateur, le mot de passe et le domaine du nom de connexion. Enfin cliquez sur [Connexion].
Open Network and Sharing Center à la norme Bluetooth afin de partager des données sans-fil.

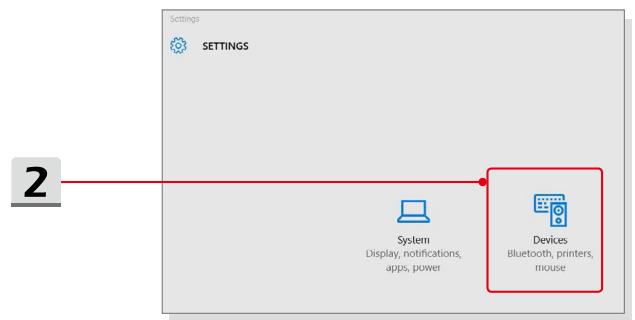

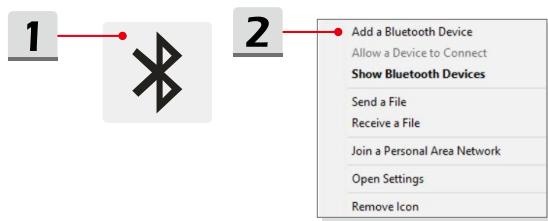

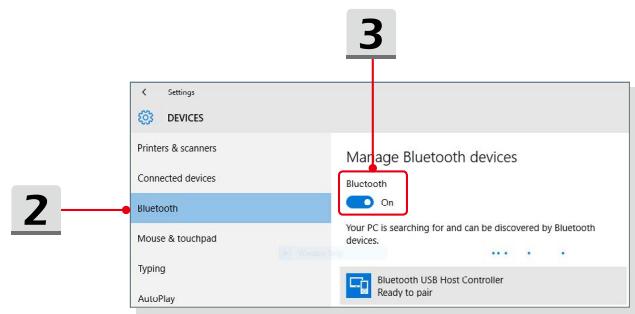

Lorsque le mode Avion est activé, le Bluetooth sera désactivé. Avant de configurer le Bluetooth, assurez-vous que le mode Avion est désactivé. 1. Allez sur le bureau. Pointez le curseur de votre souris vers le bas à droite de l'écran pour faire apparaître la barre de tâches. Trouvez l'icône dans le coin inférieur droit de l'écran et cliquez dessus. 2. Sélectionnez [Paramètres], puis [Périphériques / Bluetooth] pour vérifier si la connexion Bluetooth est disponible. 3. Si la connexion Bluetooth est définie sur [Off], activez-la en la passant sur [On]. 4. Sinon, trouvez l'icône [SCM] dans le coin inférieur droit de la barre des tâches et cliquez dessus pour ouvrir la fenêtre principale de System Control Manager. Là, vérifiez si la connexion Bluetooth est activée.

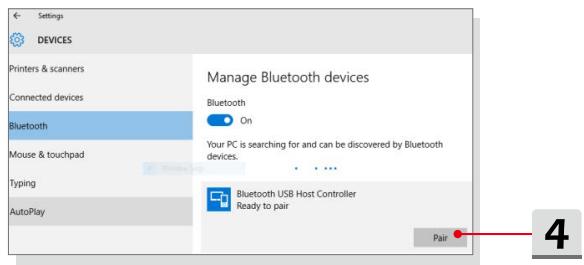

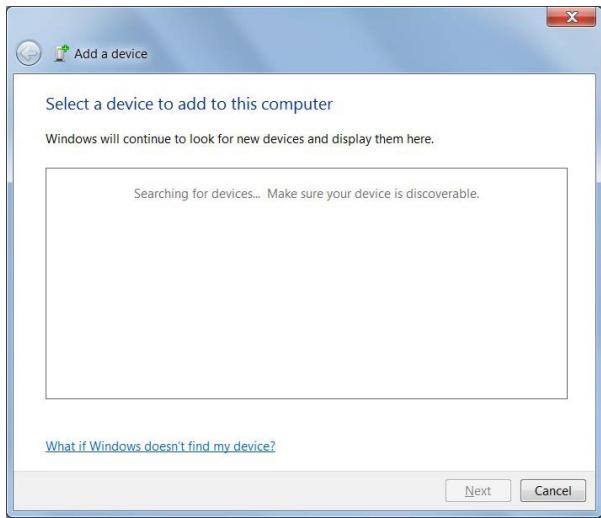

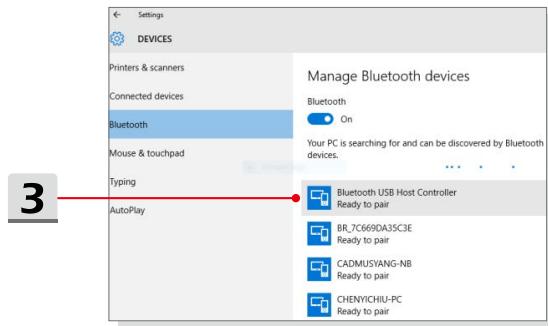

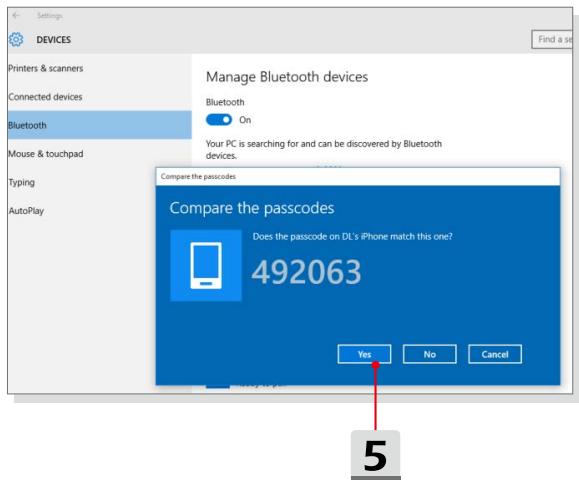

4. Cliquez sur [Appairer] pour continuer. 5. Entrez le mot de passe pour confirmer la connexion du périphérique avec votre ordinateur. Cliquez sur [Oui] pour terminer.
Ajouter un périphérique] pour ajouter un nouveau périphérique.

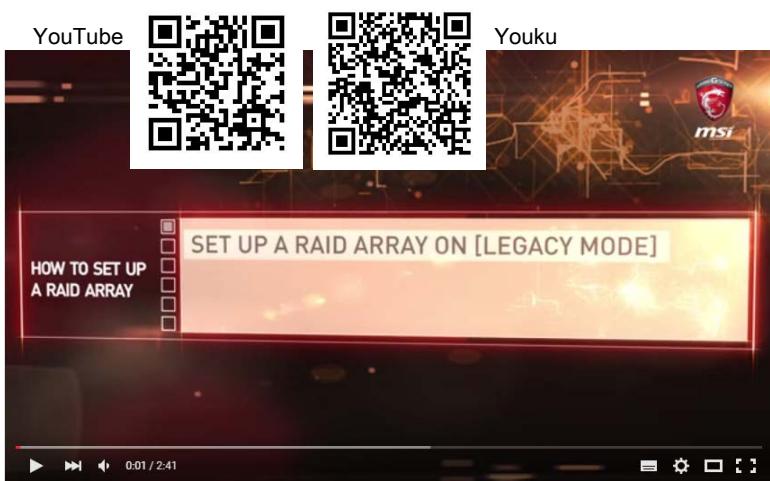

RAID vous permet de répartir des données sur plusieurs disques durs ou disques SSD. Pour en savoir plus, contactez votre revendeur et veuillez remarquer que les types de RAID pris en charge peuvent varier selon les modèles que vous achetez. Rendez-vous sur le site pour la vidéo d'instruction : https://youtu.be/u2C35-ctFbw

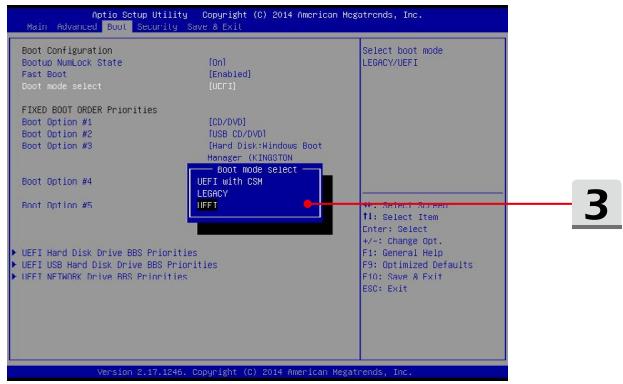

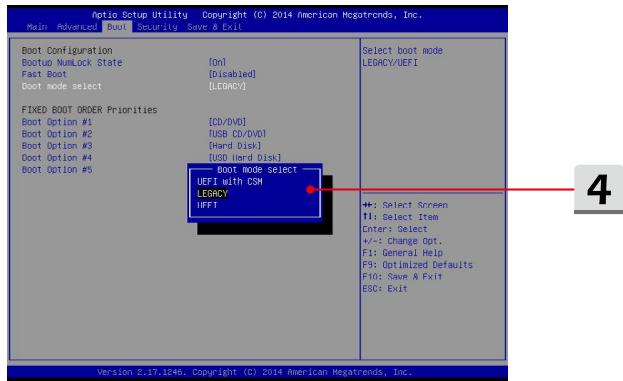

Windows 8.1), il est conseillé de sélectionner [UEFI]. 4. Pour Windows 7 ou les versions précédentes, sélectionnez le mode [Legacy].

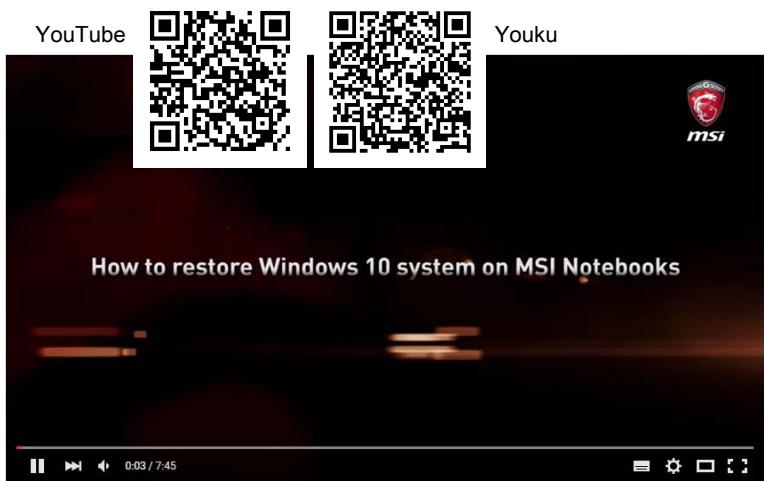

[F3 Recovery] et [Paramètres Windows 10], nous vous proposons de regarder cette vidéo d’instructions : https://www.youtube.com/watch?v=hSrK6xAQooU.
