| Marque | FALCON |
| Modèle | FHDSE 900 CR/CC |
| Type de produit | Hotte aspirante |
| Poids (SE900) | 23,5 kg |
| Hauteur avec cheminée standard | 680-970 mm |
| Dégagement minimum entre la table de cuisson et la hotte | 800 mm |
| Hauteur de plafond requise avec cheminée standard | 2400 mm |
| Débit d'air nominal | 1000 m³/h |
| Niveau sonore | 56 dBA |
| Alimentation électrique | 230 V ~ 50 Hz |
| Puissance totale | 340 W |
| Puissance du moteur | 300 W |
| Éclairage | 2 lampes halogènes 12 V - 20 W chacune |
| Diamètre du conduit d'évacuation | 150 mm |
| Type de filtre | Filtres à graisse métalliques lavables |
| Nombre de vitesses | 4 |
| Arrêt différé | 10 minutes (activation par bouton) |
| Arrêt automatique | Après 4 heures d'inactivité |
| Type de commande | Boutons-poussoirs lumineux |
| Matériau | Acier inoxydable |
| Fusible recommandé | 3 A |
| Mise à la terre | Obligatoire |
| Fréquence de nettoyage des filtres | Tous les 2 mois, plus souvent si usage intensif |
| Nettoyage des surfaces | Produit non abrasif pour inox |
| Remplacement des ampoules | Possible (même type : 12 V, 20 W halogène) |
FOIRE AUX QUESTIONS - FHDSE 900 CR/CC FALCON
Questions des utilisateurs sur FHDSE 900 CR/CC FALCON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice FHDSE 900 CR/CC - FALCON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FHDSE 900 CR/CC de la marque FALCON.
MODE D'EMPLOI FHDSE 900 CR/CC FALCON

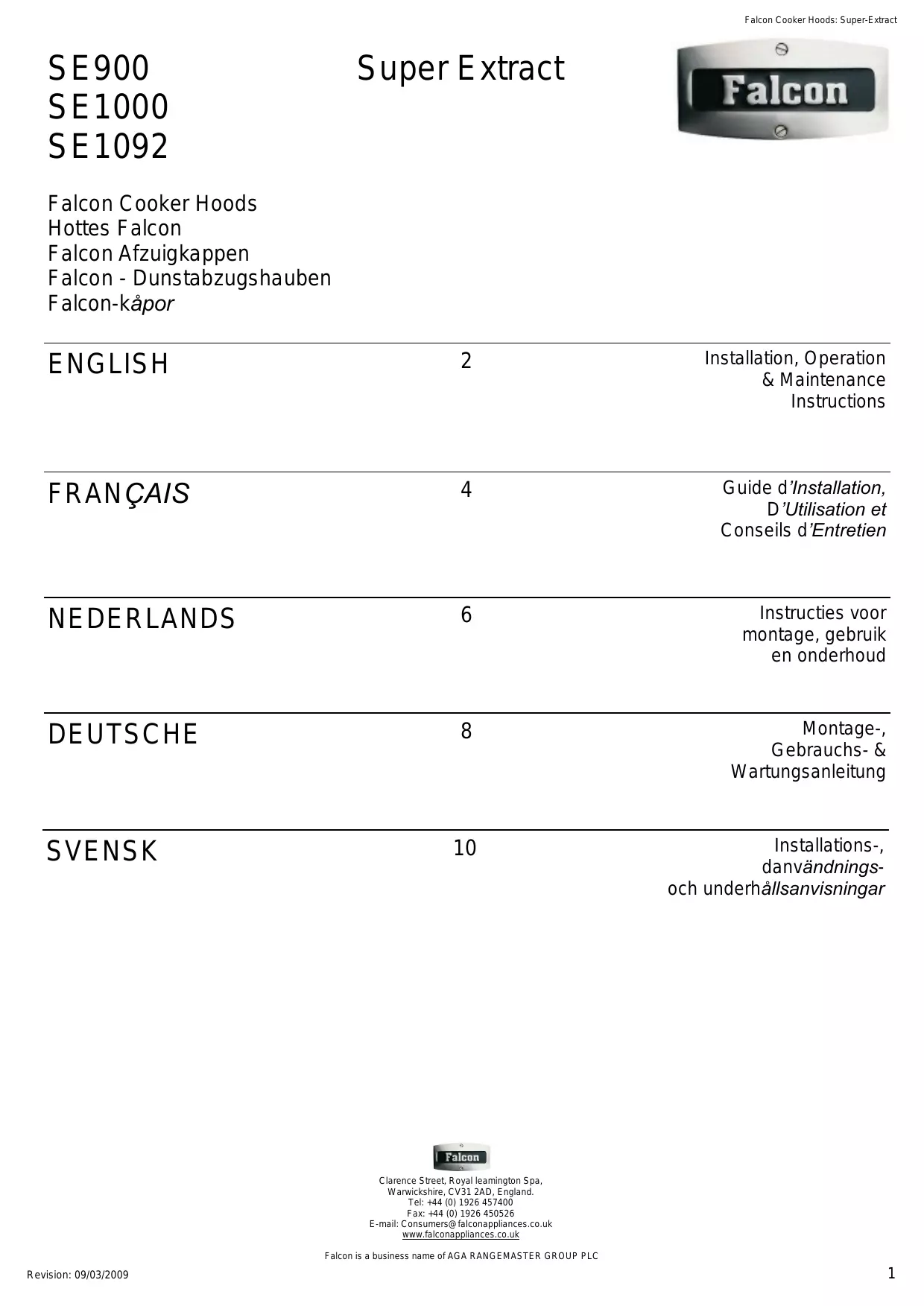

GUIDE d'Installation,D'Utilisation et Conseils d'Entretien
| SECTION 1 | INTRODUCTION | 4 |
| SECTION 2 | PERFORMANCE DE L'EXTRACTION | 4 |
| SECTION 3 | RENSEIGNEMENTS IMPORTANTS | 4 |
| SECTION 4 | INSTALLATION | 4 |
| 4.1 Sortir les filtres àGRAISSE | ||
| 4.2 Situation de l'échévement du ventilateur | ||
| 4.3 Installation de la conduite | ||
| 4.4 Comment(attacher la hotte conte le mur | ||
| 4.5 Comment raccorder la conduite | ||
| 4.6 Installation électrique | ||
| SECTION 5 | INSTRUCTIONS D'UTILISATION | 5 |
| SECTION 6 | MAINTIEN | 5 |
| SECTION 7 | SPECIFICATIONS | 5 |
| DESSIN 1: | DIMENSIONS ET DÉTAILS FIXATION | 5 |
SECTION 1. INTRODUCTION
L'objet le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité d's le début de la conception de votre cuisine.
SECTION 2. PERFORMANCE DE L'EXTRACTION
L'objet le plus important pour une bonne performance de la hotte est le conduit qui évacue l'air vers l'extérieur. Ce conduit doit être une priorité dès le début de la conception de votre cuisine.
Veuillez noter les éléments suivants :
La hotte est fournie avec un adaptateur approprié à fixer au conduit de 150mm de diamètre.
- A noter: 150mm est le dimètre minimum du conduit permettant une extraction efficace.
- La longeur du conduit d'extraction doit être aussi limitée que possible avec le moins de coudes possible.
- La configuration la plus efficace est d'évacuer directement par un mur extérieur.
Ainsi il est conseilé de placer le fournée contre un mur extérieur quand on congoit le plan de la cuisine.
- On peut faire evacuer la fumée par l'orifice supérieur ou par l'orifice arrête. La turbine de ventilation devra être pivoté pour la position d'évacuation par l'arrière.
- Un conduit avec plus de 2 coude a 90^ degrada d'une façon significative la performance du système d'extraction. Si possible evitez d'avoir un coude de 90^ à la sortie, utilisez des coude dont les diamétres sont aussi grands que possibles pour maintenir un flux d'air continu sans tourbillonnements; évitez des entortillements des conduits flexibles; étreze le conduit flexible pour s'assurer que la surface interne soit aussi liée que possible.
SECTION 3. IMPORTANT INFORMATION
| Dégagement minimum entre le fournau et la hotte: | 800 mm |
| Hauteur de la hotte y compris cheminée standard: | 680—970 mm |
| Hauteur requise du plafond avec cheminée standard: | 2400 mm |
On exige le dégagement minimum suivant pour loger le fournau et sa hotte:
Pour une petite charge des cheminées adaptées aux besoin du client de rechange peuvent être produites.
La distance minimum enter les brûleurs de la plaque du forneau et le bas de la hotte est essentielle pour empêcher la surchauffe de la hotte et de ses pièces.
Si vous voulez protéger le mur entre le fourneau et la hotte avec une credence Falcon veuillé bien noter la hauteur minimum de 800mm du tableau ci-dessus.
En cas d'un coude à 90^ du conduit il faut respecter un encombrement minimum de 215mm. Cela permettra de courber le conduit sans faire de faux-qli.
Il faut respecter les normes en vigueur concernant le rejet de l'air.
Attention!
Il faut bien veiller à ce que le système d'extraction de haute performance n'affecte pas le bon fonctionnement des autres apparueils à combustibles (gaz, fioul, etc...) qu'il soit dans la cuisine ou dans d'autres parties de la maison.
Là où sont installés ces apparueils à combustibles, IL FAUT prévoir une ventilation dééquate qui prend en compte la capacité d'extraction dela hotte falcon. L'écart entre la ventilation et l'extraction par la hotte ne doit pas exceder 4Pa.
En cas de doute ne faites pas fonctionner la hotte et l'appareil à combustible simultanément et consultez un expert (du combustible) approprié pour vous bien conseiller.
L'évacuation peut se faire dans un conduit existant à condition que les fluides de ce conduit soient produits exclusivement par des appareils électriques. Sont exclus les conduits de chauffage central, de chauffe-eau à gaz ou à fioul etc.
Il faut veiller à avoir une ventilation ajusté de la pièce quand la hotte du fournée et les appeareils à énergie autre que l'électricité (e chauffe-eau à gaz ou à fioul etc) sont en marche simultanément. La pièce doit être pourvue d'orifices pour permettre une arrivée d'air frais constante.
Attention:
Cet apparéil doit être mis à la masse. Assurez-vous que le voltage d'alimentation correspond à celui marqué sur l'étiquette de classement à l'intérieur de la hotte.
La hotte devra estre mise hors tension avant de faire des opérations de nettoyage ou d'entretien.
Il faut absolument faire attention au risque du feu quand I'on est en train de friré. Pour minimier le risque de feu, tous les conseils concernant le nettoyage des filtres àGRAISSÉ doivent être respectés.
Ne pasapprocher de flamme sous la hotte.
SECTION 4. INSTALLATION
4.1 Démontage des filtres àGRAISSÉ
Mettez la plaque arrête sur une surface horizontale.
Pour enlever les filtres à graisse, tirez le levier de filtré et retirez le filtré.
Les quatre trouse de fixation interne, le ventilateur et la plaque d'obturation sont accessibles par les trouss dans la plaque arriere.
4.2 Position du ventilateur.
La hotte peut être ventilée soit par la position d'échéppement supérieur soit pas la position d'échéppement arrêté. Chaque position d'échéppement a quatre goujons auxquels on peut positionner soit le montage ventilateur soit une plaque.
Positionner le ventilateur à la position d'échéppement désirée et la plaque à la position non utilisée.
En changeant la position d'échéappement il faut faire attention de ne pas tirer ou entortil-ler excessivement le cable électrique d'alimentation du ventilateur
4.3 Installation du conduit
Faites un trou dans le mur ou le plafond par lequel on peut faire passer le conduit de 150mm de diamètre de la hotte à l'extérieur.
La longueur du conduit devra estre limite au plus court possible avec le moins de coudes possible - voir section 2.
Faites un trou dans le mur extérieur correspondant aux mesures internes de la grille de ventilation.
4.4 Comment fixer la hotte contre le mur
Si vous fixez une credence Falcon elle doit être installée avant la hotte.
Des instructions complètes pour monter la hotte sont données (dessin 1).
A noter: La partie décorative de la hotte peut être enlevée pour faciliter la manoeuvre de la hotte.
Le mur reçvant l'appareil devra être de bonne qualité avec une surface plane et être suffisamment solide pour supporter la hotte.
Les fixations appropriées à la nature de la construction du mur devront être utilisées.
4.5 Comment raccorder le conduit
Fixez le conduit à l'adaptateur. Il se peut qu'on soit obligé de le faire avant de fixer le ventilateur contre le mur. Il est conseilé d'enlever la partie décorative avant cette manoeuvre. La cheminée est attachée en utilisant des vis machine M4 qui peuvent être accédés par la/les ouverture(s) à filtrer.
Quand le ventilateur est en place, vérifie que le conduit ne soit pas aplati ou entortillé sur son parcours.
Raccordez le conduit à la grille de ventilation du mur ou à une terminaison extérieure alternative.
Fixez bien la grille de ventilation au mur extérieur. Assurez-vous que les ailettes se dirigent vers le bas.
Remplacez les filtre(s) a graisse.
4.6 Installation électrique
L'extracteur est un apparéil fixe destiné à être branché au secteur par installation électrique
ÉLECTRICITE=DANGER COUPEZ L'ÉLECTRICITE AVANT DE CONTINUER
que fixe. Un technicien electricien compétent doit réalises l'installation electrique.
Le ventilateur devra être alimenté avec une prise complument un fusible de 3A en monophasé 230V. L'interrupteur devra être situé à coté du ventilateur/fourneau pour que le courant puisse être coupé du ventilateur. Le fusible devra avoir un contact minimum de séparation de 3mm entre tous ses pôles. Si non un moyen différent de couper l'installation electique doit être prévu et conforme au règlement électrique en vigueur.
Un cable pour relier la prise au ventilateur est inclus.
Ce conducteur est connecté de la maniere suivante:
| CODE CONNECTION COULEURS DES DIFFÉRENTS FILS | |
| Faisceau | Couleur de faisceau |
| Conducteur | Marron |
| Neutre | Bleu |
| Terre | Vert/Jaune |
SECTION 5. CONSEILS DE MISE EN ROUTE
a. Branchez le fusible.
b. La hotte compte six boutons-poussoirs qui s'illuminent quand on les enonce. Leurs fonctions sont résumées sur le tableau ci-dessous.
c. La commande de la hotte coupera automatiquement l'appareil s'il y a un-delai de 4 heures de non fonctionnement.
d. Àpres 30^H de fonctionnement, la saturation des filtres àGRAisse sera signalée par un clignotement des 6 boutons - pour réinitialiser, appuyez sur le bouton FAN OFF.
| Boutons-Poussoirs | Fonction |
| / / | LUMIÈRE ON/OFF |
| 0 1 | VITESSE 1 (min); OFF (ARRÊT IMMÉDIAT). |
| 2 | VITESSE 2 |
| 3 | VITESSE 3 |
| 4 | VITESSE 4 (max) |
| - | ARRET APRES 10 MINUTES pour éliminer les dernières vapeurs - l'indicateur clignote durant l'opération. |
SECTION 6. ENTRETIEN
Un entretien régulier est essentiel pour assurer une belle performance durable Pour nettoyer les surfaces de l'acier inoxydable de la hotte servez-vous d'un agent de nettoyage de qualité appropriée. Il ne faut pas utiliser des matériels ou des produits de nettoyage abrasifs.
Nettoyez les filtres à graisse dans un lave-vaiselle ou à la main avec de l'eau chaude et un détergent. Lavez les filtres tous les 2 mois- plus féquement si l'extracteur est en usage fréquent.
Pour enlever un filtre àGRAISSÉ- tout en tenant la façade du filtre enlevez les deux vis retenant la façade. La façade du filtre peut être alors descendue de la plaque arrêté avec le filtre àGRAISSÉ à l'intérieur. Enlevé le filtre de la façade.
Pour entretenir l'apparce immaculée de la hotte et pour minimiser le risque de feu - assuresz-vous que les dépôts deGRAISSÉ sur les surfaces de la hotte soient nettoyé regu-lierenment.
Pour remplaçer les lampes enlever la bague de serrage du verre (levier par un tournevis) et enlever le verre mat. Remplaçer avec des lampes du même type.
SECTION 7. SPECIFICATIONS
| Souffleur écoulement d'air nominal: | 1,000 m3/h |
| Niveau de Bruit: | 56dBA |
| Voltage électric: | 230V~ 50Hz |
| Voltage de la lampe halogène: | 12V |
| Souffleur consommation d'énergie: | 1 @ 300W |
| Puissance de la lampe halogène: | 2 x 20W |
| Energie Totale: | 340W |
| Fusible recommendé pour l'énergie électric: | 3A |
| Diamètre de l'adaptateur du ventilateur: | 150mm |
Poids des Hottes:
| SE900 | 23.5Kg |
| SE1000 | 25.5Kg |
| SE1090 | 26.5Kg |

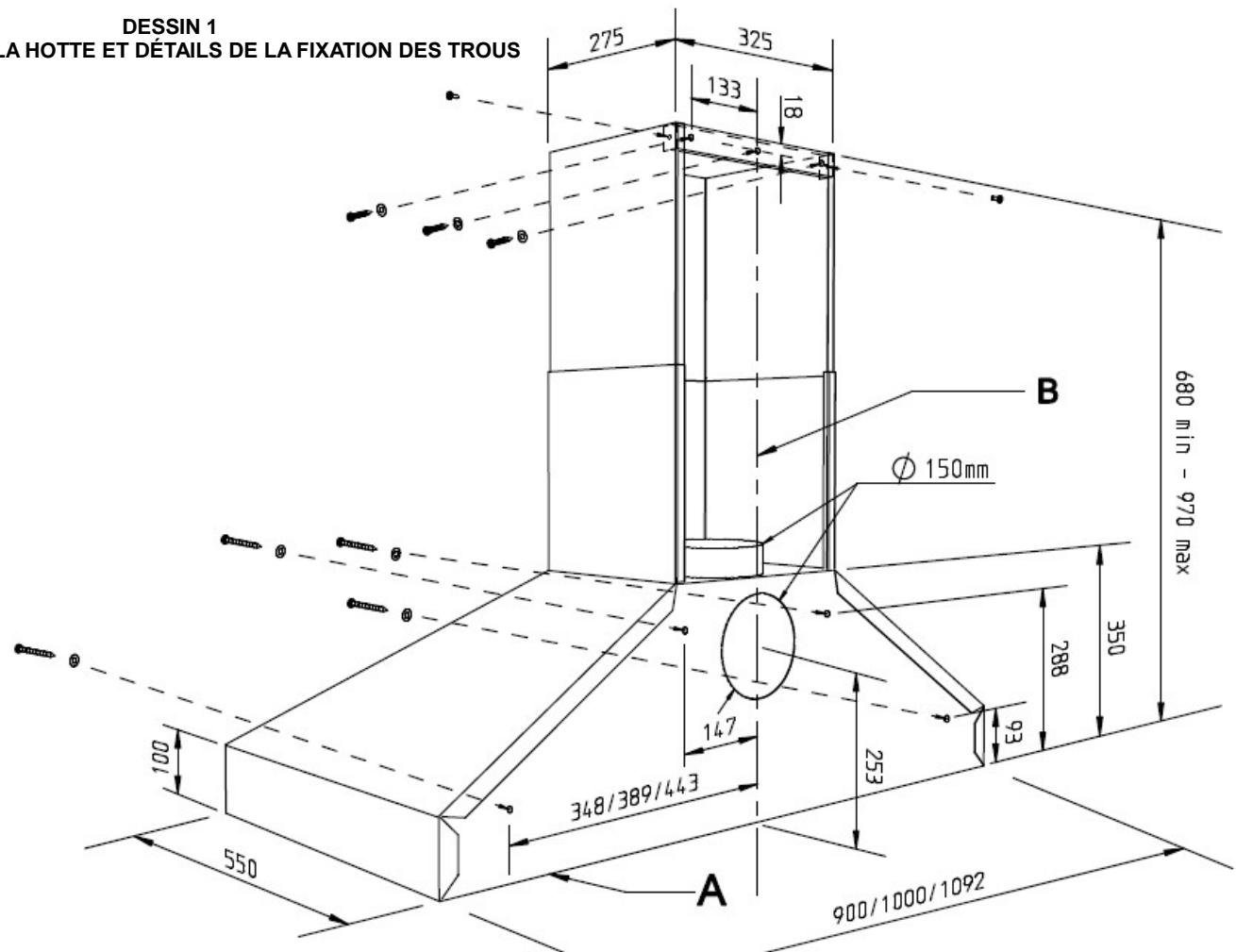

DESSIN 1 DIMENSIONS DE LA HOTTE ET DÉTAILS DE LA FIXATION DES TROUS
Méthode 1
- Marquez une ligne horizontale (A) dans la position désirée de la base de la hotte.
- Marquez une ligne centrale verticale du fournau et la hotte (B).
- Marquez les centres de trough de fixation comme indiqués ci-dessus
- Si vous vous servez de l'évacuation arrêté, marquez et faites un trou pour accepter un conduit d'un diamètre de 150mm comme détaillé dans le guide d'installation.
- Fixez la hote en vous servant des fixations qui convennent à la construction du mur dans les postions déjà marquées. Les trouc de fixation sont révelés quand les filtres sont enlevées comme détaillé dans le guide d'installation.
Méthode 2
- Enlevez les filtres comme détaillé dans le guide d'installation pour acceder aux trous de fixation à l'arrête de la hotte.
- Si vous choisissez l'évacuation par l'arrière, marquez et faites un trou convenable pour accepter un conduit d'un diamètre de 150mm comme détaillé dans le guide d'installation.
- Présentez la hotte contre le mur dans la situation désirée. Deux personnes sont nécessaires pour cette opération. Marquez le mur par les trous de fixation dans la partie arrêté de la hotte.
- Fixez la hotte en vous servant des fixations convenables pour la construction du mur aux positions déjà marquées.
