MODE D'EMPLOI KWL 4812 MIELE
Notice d'installation et de montage
Veuillez impérativement lire
ce mode d'emploi
avant d'installer et de mettre en service cet appareil.
Vous vous protégerez ainsi et éviterez de
détériorer votre appareil.
M.-Nr. 06 415 270
Table des matières
Description de l'appareil 4
Votre contribution à la protection de l'environnement 6
Prescriptions de sécurité et mises en garde....7
Comment économiser de l'énergie ? 10
Enclenchement et arrêt de l'appareil 12
Sécurité enfants....12
Activation de la sécurité enfants....12
Désactivation de la sécurité enfants. 12
La bonne température et la bonne humidité de l'air....13
Température....13
Dispositif de sécurité 13
Sélection de la température 13
Valeurs réglables pour la température ..... 14
Affichage de température 14
Luminosité de l'affichage de température ..... 14
Humidité de l'air....14
Echange d'air grâce au filtre de charbon actif et froid dynamique ..... 15
Conservation des bouteilles de vin 16
Clayettes en bois 16
Etiquettes....16
Capacité maximale 16
Alarme sonore 17
Alarme pour la température....17
Alarme sonore pour la porte 17
Activer le système d'alarme....17
Désactiver l'alarme sonore 17
Dégivrage 18
Entretien 19
Carrosserie, intérieur de l'appareil, accessoires ..... 19
Grille d'aération 19
Joint de porte....19
Grille métallique de la paroi arrière ..... 20
Filtre à charbon actif 20
Que faire si... ? 21
... "F1" ou "FU" apparaissent sur l'afficheur de température ? ..... 21
Origines des bruits 23
Service Après Vente 24
Branchement électrique 25
Conseils d'installation 26
Lieu d'installation 26
Classe climatique 26
Aération 26
Installation de l'appareil....26

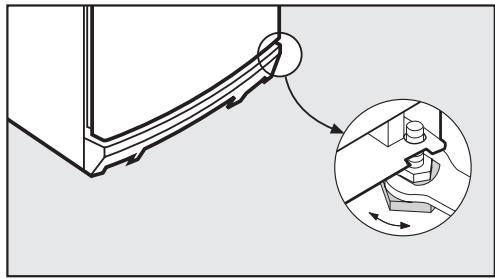

Ajuster l'appareil 26

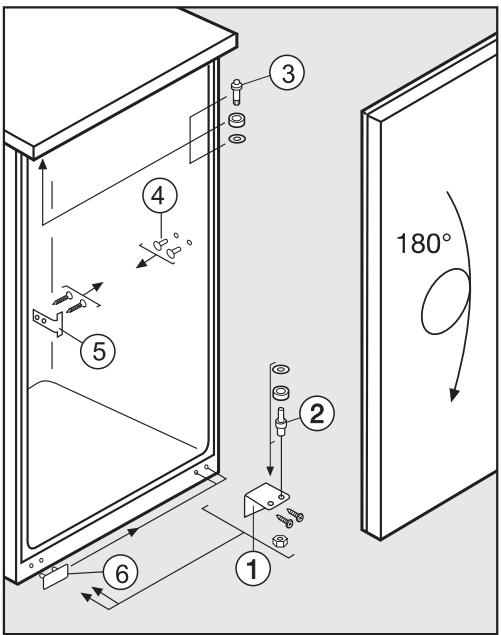

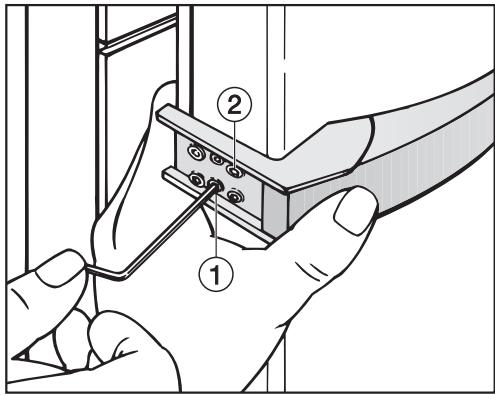

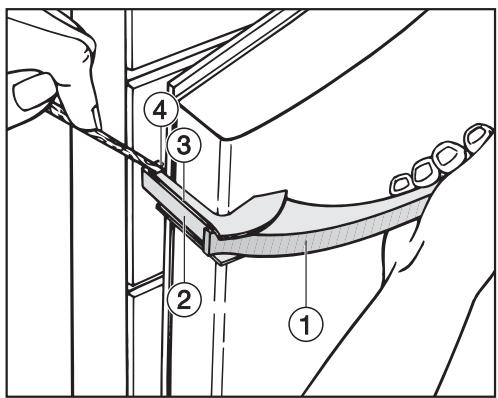

Inversion du sens d'ouverture de porte....27


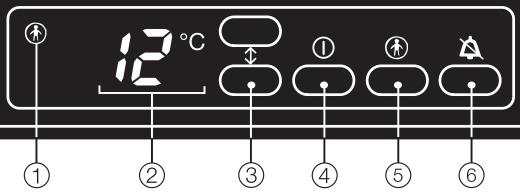

12°C ① ② ③ ④ ⑤ ⑥① Voyant verrouillage
② Affichage de température
③ Touches de réglage de la température (touche du haut: augmentation de la température, bas : baisse)
④ Touche Marche/Arrêt
⑤ Touche verrouillage
⑥ Touche "Supression alarme sonore"

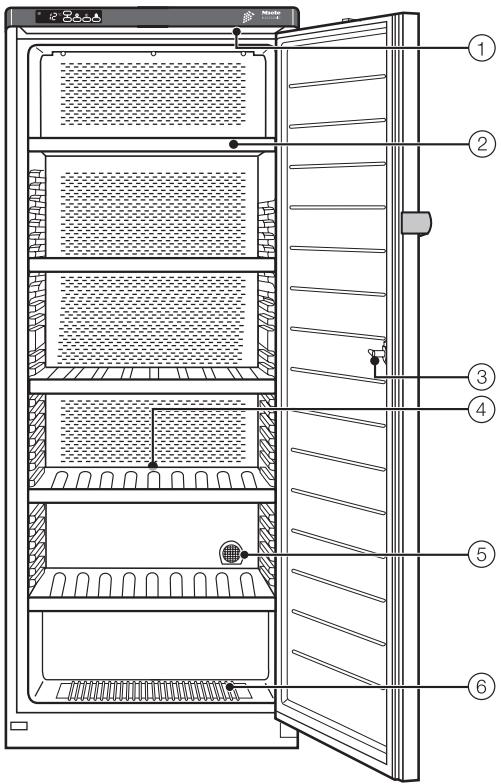

① Eclairage intérieur
② Clayettes en bois avec rebord pour étiquettes d'identification
③ Serrure
④ Conduit et orifice d'évacuation de l'eau de dégivrage
⑤ Filtre à charbon actif
⑥ Grille de sol
Enlèvement de l'emballage
L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.
Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, votre revendeur reprend l'emballage.
Enlèvement de l'ancien appa-reil
Les anciens appareils contiennent souvent encore des matériaux recyclables. Remettez le vôtre à votre revendeur lors de la livraison d'un nouvel appareil ou à une décharge assurant le recyclage des matériaux.
Veillez à ne pas endommager les turbulures du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.
Suivez également les indications fournies au chapitre "Prescriptions de sécurité et mises en garde" lorsque vous éliminerez de votre ancien appareil.
Cet appareil répond aux prescriptions de sécurité en vigueur. Néanmoins une utilisation incorrecte peut entraîner des dégâts corporels et matériels.
Lisez attentivement les indications fournies dans ce mode d'emploi concernant le montage, la sécurité, l'utilisation et l'entretien avant de mettre en service votre appareil. Vous vous protégerez ainsi et évite-rez de détériorer l'appareil.
Conservez soigneusement ce mode d'emploi et remettez-le à un éventuel futur propriétaire.
Utilisation correcte
Cet appareil est strictement réservé à un usage domestique.
Utilisez cet appareil uniquement pour conserver du vin.
Toute autre utilisation est interdite et peut être dangereuse.
Le fabricant ne peut être tenu pour responsable de dommages dus à une utilisation inappropriée ou à une manipulation erronée.
Sécurité technique
Cet appareil contient du frigorigène Isobutan (R600a), un gaz naturel peu polluant mais inflammable. Veillez à n'endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Les projections d'Isobutan peuvent causer des lésions oculaires.
Si des pièces sont endommagées :
– Evitez de placer l'appareil près de flammes ou de sources de chaleur.
- Débranchez l'appareil.
– Aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes et avertissez le SAV.
La taille de la pièce, où est installée la cave à vin, doit être proportionnée à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites.
Le volume de la pièce doit être d'au moins 1 m³ pour 8 g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
Comparez les indications électriques (tension et fréquence) portées sur la plaque signalétique de l'appareil avec celles du réseau avant de le brancher.
Les données doivent impérativement coïncider pour éviter toute détérioration de l'appareil. Interrogez un électricien en cas de doute.
Prescriptions de sécurité et mises en garde
La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique soient contrôlées par un professionnel.
Le fabricant ne peut être tenu responsable de dommages causés par une terre manquante ou défectueuse (décharge électrique, etc.).
Le bon fonctionnement de l'appareil est garanti uniquement si celui-ci est monté et raccordé conformément au mode d'emploi.
Les interventions techniques ne doivent être exécutées que par des professionnels. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.
L'appareil n'est déconnecté du réseau que lorsque l'une des conditions suivantes est remplie :
- la fiche de l'appareil est débranchée.
Ne tirez pas sur le cordon, mais sur la fiche pour le débrancher.
– le fusible de l'installation est ôté.
N'utilisez pas de rallonge pour brancher l'appareil au réseau, car elle ne garantit pas la sécurité nécessaire (risque de surchauffe).
Utilisation
Ne stockez pas de produits explosifs dans l'appareil. L'enclenchement du thermostat peut provoquer des étincelles, qui elles-mêmes peuvent faire exploser les mélanges inflammables.
Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux à la longue.
Ne recouvrez pas les grilles d'aération de l'appareil.
Sinon l'aération n'est plus assurée, la consommation d'électricité augmente et des éléments de l'appareil peuvent être endommagés.
Cet appareil est prévu pour une certaine classe climatique (température ambiante), dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
Une température ambiante plus basse entraîne un arrêt prolongé du compresseur, de sorte que l'appareil ne peut fournir la température nécessaire.
N'utilisez en aucun cas de nettoyeur vapeur pour dégivrer ou nettoyer l'appareil. La vapeur peut pénétrer dans les pièces sous tension et provoquer un court-circuit.
Elimination de l'ancien appa-reil
Détruissez la serrure à ressort ou à pêne de votre ancien appareil, dont vous voulez vous débarrasser. Vous éviterez que les enfants ne s'y enferment en jouant au péril de leur vie.
- Mettez hors d'usage les appareils inutilisables en les débranchant et en sectionnant leur cordon d'alimentation.
N'endommagez aucune pièce du circuit frigorifique en
- perçant les conduits de l'évaporateur contenant du frigorigène.
- coudant les tubulures.
– rayant les revêtements de surface.
Les projections de frigorigène peuvent provoquer des lésions oculaires.
Le fabricant ne peut être tenu pour responsable de dommages dus au non-respect des prescriptions de sécurité et mises en garde.
Comment économiser de l'énergie ?
| Consomation d'énergie normale | Consommation d'énergie élevée | |
| Installation | Dans des locaux aérables | Dans des locaux, non aérables |
| Protégés des rayons de soleils directs | Avec rayons de soleils directs. | |
| Pas à côté d'une source de chaleur (chauffage, cuisinière) | A côté d'une source de chaleur (chauffage, cuisinière) | |
| Avec température idéale d'env. 20 °C | Avec température ambiante élevée. | |
| Réglage de la température thermostat "nombres approximatifs" (réglage par paliers) | Avec réglage moyen de 2 à 3. | Avec réglage élevé : Plus la température est basse, plus la consommation d'énergie est élevée ! |
| Réglage de la température thermostat "au degré près" (affichage numérique) | Compartiment du bas 8 à 12 °C | Pour les appareils avec fonction MaxiFroid, veiller à ce qu'avec des températures ambiantes plus élevées que 16 °C, l'interrupteur soit éteint. |
| Compartiment de réfrigération 4 à 5 °C | ||
| Zone Biofresh environ 0 °C | ||
| Compartiment de congélation - 18 °C | ||
| Utilisation | N'ouvrir la porte que quand nécessaire et le moins longtemps possible. | Ouverture de porte trop fréquente et trop longue = perte de froid |
| Bien ranger vos aliments. | Le désordre signifie un temps de recherche prolongé et donc un temps d'ouverture de la porte plus long. | |
| Laisser refroidir les boissons et les aliments chauds avant de les ran-ger dans l'appareil. | Les aliments chauds dans l'appa-reil engendrent des temps de fonctionnement du compresseur plus longs (l'appareil tente de re-froidir le plus rapidement pos-sible) | |
| Ranger les aliments bien emballés ou bien recouverts. | L'évaporation ou la condensation de liquides dans le réfrigérateur contribuent à une perte de la pro-duction de froid. | |
| Pour décongeler un aliment, le placer au réfrigérateur. | ||
| Ne pas surcharger les comparti-ments afin que l'air puisse circu-ler. |
Comment économiser de l'énergie ?
| Consomation d'énergie normale | Consommation d'énergie élevée | |
| Dégivrage | Effectuer le dégivrage du compartiments de congélation quand la couche de glace est de plusieurs centimètres. | Une couche de glace trop épaisse diminue la production de froid et augmente la consommation d'électricité. |
Avant la première utilisation
■ Nettoyez l'intérieur de la cave à vin et les accessoires à l'eau tiède, puis séchez le tout avec un chiffon.
Laissez l'appareil reposer 1/2 à 1 heure après son transport avant de le brancher. C'est essentiel pour garantir son bon fonctionnement ultérieur.
Enclenchement de l'appareil
■ Appuyez sur la touche Marche/Arrêt.
L'afficheur de température clignote et un bip sonore retentit. L'appareil commence à produire du froid et l'éclairage intérieur s'allume, porte ouverte.
Désactivation de l'alarme so- nore
■ Appuyez sur la touche "Suppression Alarme sonore".
Celle-ci s'arrête de fonctionner. L'afficheur de température clignote jusqu'à ce que la température sélectionnée soit atteinte.
Arrêt de l'appareil
■ Appuyez sur la touche Marche/Arrêt.
L'afficheur de température s'éteint et la production de froid s'arrête. (Si ce n'est pas le cas, la sécurité enfants est en-clenchée).
Sécurité enfants
Vous pouvez éviter un arrêt intempestif et un changement de température involontaire grâce à la sécurité enfants.
Activation de la sécurité enfants
■ Appuyez sur la touche "Sécurité enfants" jusqu'à ce qu'un bip sonore retentisse et que le voyant de la sécurité enfants apparaisse sur l'afficheur de température.
Vous ne pourrez alors arrêter l'appareil ou modifier la température qu'après avoir désactivé la sécurité enfants.
Désactivation de la sécurité enfants
■ Appuyez sur la touche "Sécurité enfants" jusqu'à ce que le voyant s'éteigne sur l'afficheur de température.
Vous pouvez maintenant arrêter l'appareil et modifier la température à tout moment.
Les vins se bonifient avec le temps en fonction des conditions environnantes. Ainsi la qualité de l'air est aussi importante que la température de l'air.
Température
Vous pouvez conserver les vins à une température entre 5 et 18 °C. La température optimale se situe entre 10 et 12 °C. La plupart des vins blanc sont consommables à cette température. Le vin rouge devrait être sorti de la cave 2 heures avant d'être consommé, afin qu'il puisse s'oxygéner. Les vins rouges auront également la bonne température de consommation après ce laps de temps.
Une température de conservation supérieure à 22 °C, mature trop vite. Eviter de garder trop longtemps du vin à une température en dessous de 5 °C car il ne pourra pas se bonifier.
Les variations de température ont une influence néfaste pour le vin. Le vin ne pourra pas vieillir correctement. C'est pour quoi il est primordial de s'assurer que la température reste stable.
Pour une température ambiante située entre 8 et 43 °C, une température constante dans l'appareil peut être garantie (c'est une plage de température plus grande que celle normalement assurée par la classe climatique !)
Dispositif de sécurité
Un thermomètre de sécurité empêche la température dans l'appareil de descendre en-dessous de 2 °C. Si la température extérieure devait exceptionnellement être plus basse que la normale, un chauffage dans l'appareil se met en route automatiquement afin de maintenir la température intérieure.
Sélection de la température
La température peut être réglée à l'aide des deux touches qui se trouvent à côté de l'afficheur de température.
En appuyant sur
la touche du haut : la température augmente
la touche du bas : la température baisse
Pendant le réglage la température est affichée par clignotements.
Les modifications suivantes peuvent être observées dans l'affichage de température lorsque vous appuyez sur les touches :
- en appuyant la première fois : la dernière température sélectionnée est affichée par clignotements.
- Pressions suivantes : la température est modifiée par paliers de 1 °C.
- Maintenir la touche appuyée : les valeurs de température changent.
La bonne température et la bonne humidité de l'air
Environ 5 s après la dernière pression, l'affichage de température indique la température réelle qui règne dans l'appareil.
Valeurs réglables pour la température
La température peut être réglée entre 5 °C et 22 °C.
Affichage de température
L'afficheur de température sur le bandeau de commande indique la température moyenne en fonctionnement normal.
Si la température dans l'appareil n'est pas située dans la zone autorisée (de 2 à 30 °C), l'afficheur n'indique que des tirets.
En fonction de la température ambiante et des réglages, il faut parfois jusqu'à 8 heures avant que la température sélectionnée soit atteinte et affichée.
L' affichage de température clignote, lorsque
- une autre température est réglée,
- la température dans la cave à vin est trop élevée ou trop basse.
Luminosité de l'affichage de température
Au moment de la livraison de l'appareil, la luminosité de l'affichage est réglée au minimum. Dès que la porte s'ouvre, qu'un réglage est modifié ou que l'alarme est activée, l'affichage de température devient plus intense pendant environ 1 min.
Vous pouvez modifier l'intensité de la luminosité de l'afficheur de température :
- plus lumineux : appuyez sur la touche de l'alarme sonore, maintenez-la appuyée et appuyez en même temps sur la touche du haut à côté de l'afficheur de température.
- Moins lumineux : appuyez sur la touche de l'alarme sonore, maintenez-la appuyée et appuyez en même temps sur la touche du bas à côté de l'afficheur de température.
Humidité de l'air
Dans un réfrigérateur classique, le taux d'humidité de l'air est trop bas pour le vin; c'est pour cela qu'un réfrigérateur n'est pas adapté à la conservation de vin. Pour bien conserver le vin, il faut un taux d'humidité de l'air assez élevé (60 - 70 %) afin que les bouchons restent humides de l'extérieur. En cas d'humidité de l'air trop faible, le bouchon s'assèche la bouteille ne sera plus hermétiquement fermée. C'est également pour cette raison que les bouteilles doivent être conservées à l'horizontale. La qualité du vin peut-être irrémédiablement altérée si de l'air pénètre dans la bouteille.
Le taux d'humidité de l'air reste optimal entre 15 °C et 35 °C.
Conseil : posez la bouteille à la verticale deux heures au moins avant de la servir ou encore mieux, toute une journée, afin que la lie se dépose au fond de la bouteille.

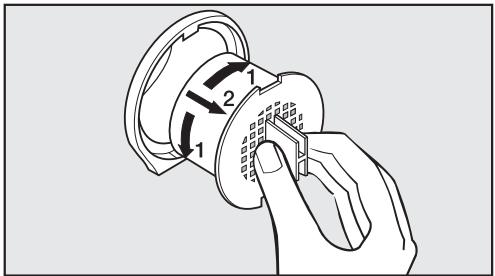

Echange d'air grâce au filtre de charbon actif et froid dynamique
Le filtre de charbon actif et le refroidissement dynamique assurent une circulation d'air optimale et donc une qualité de l'air améliorée.
L'air extérieur pénétre dans l'appareil avec une taux d'humidité d'env. 60 - 70 % par le filtre de charbon actif et est ensuite réparti de façon homogène à l'intérieur. Grâce au filtrage de l'air extérieur par l'intermédiaire du filtre à charbon actif, l'air qui pénètre dans l'appareil est pur et inodore. Grâce à la répartition homogène de la température, tous les vins bénéficient des même conditions.
Remplacez le filtre de charbon actif une fois par an. Vous le trouverez dans les magasins spécialisés.
Clayettes en bois
Afin de ne pas interrompre le processus de respiration du vin et donc altérer son goût, il faut éviter toute vibration.
Nous vous conseillons par conséquent de conserver les bouteilles d'un même cru au même endroit afin d'éviter de devoir déplacer les bouteilles trop souvent.
Les clayettes en bois sont réglables en hauteur de manière à ce que vous puissiez agencer l'intérieur à votre convenance.
Etiquettes
Les étiquettes jointes vous permettent de garder une vue d'ensemble des différentes sortes de vin qui se trouvent dans votre cave. Après avoir écrit le nom des vins correspondants, glissez les étiquettes par dessus dans l'en-coche prévue à cet effet.
Vous pourrez vous procurer des éti- quettes supplémentaires dans les ma- gasins spécialisés.
Capacité maximale
Les informations suivantes ont été obtenues pour la conservation de bouteilles de Bordeaux (0,75 l) et le nombre de clayettes en bois livrées avec l'appareil :
- KWL 4612 S: jusqu'à 169 bouteilles
- KWL 4812 S: jusqu'à 196 bouteilles
L'appareil est équipé d'un système d'alarme permettant d'éviter que la température dans l'appareil n'augmente ou ne baisse sans que l'on s'en rende compte afin de protéger le vin.
Alarme pour la température
Si la température dans la cave à vin augmente ou diminue d'env. 4 °C au-dessus de la température réglée, l'alarme sonore se déclenche. L'affichage de température clignote simultanément.
Le signal optique et sonore est toujours déclenché lorsque
- l'appareil est mis en service pour la première fois,
- lorsque l'appareil est mis sous tension, dans la mesure où la température dans l'appareil est trop différente de celle réglée,
- en cas de panne de courant relativement longue.
Alarme sonore pour la porte
Si la porte de l'appareil reste ouverte plus longtemps que 3 minutes environ, l'alarme sonore émet un son continu.
Activer le système d'alarme
Le système d'alarme est toujours actif. Il ne doit pas être activé.
Désactiver l'alarme sonore
Une fois la température sélectionnée atteinte dans la zone de congélation, l'alarme sonore s'arrête et l'afficheur de température s'allume en continu. Si l'alarme sonore vous dérange, vous avez la possibilité de la désactiver.
■ Appuyez sur la touche Marche / Arrêt de l'alarme sonore. L'alarme s'arrête. L'afficheur de température clignote tant que l'alarme sonore est active. Elle reste ensuite allumée. Le système est à nouveau opérationnel.
Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de la cave à vin.
Vous n'avez pas à intervenir, puisque l'appareil est équipé d'un dégivrage automatique.
L'eau du dégivrage s'écoule par un conduit et un petit tuyau dans le système d'évaporation à l'arrière de l'appareil.
Veillez à ce que l'eau du dégivrage puisse toujours s'écouler sans problème. Maintenez par conséquent le conduit et l'orifice d'écoulement toujours parfaitement propres.
N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils en- lèvent le brillant du plastique.
Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique ni dans la grille d'aération.
L'eau de nettoyage ne doit pas pénétrer dans les orifices d'écoulement pour l'eau du dégivrage.
N'utilisez jamais de nettoyeur vapeur. Celui-ci peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit. N'en-levez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne !
Avant le nettoyage
■ Mettez l'appareil hors tension et débranchez-le.
■ Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.
Carrosserie, intérieur de l'appareil, accessoires
Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Nettoyez toutes les pièces à l'eau.
■ Nettoyez régulièrement l'orifice et le petit conduit d'évacuation de la zone réfrigération afin que l'eau de dégivrage puisse s'écouler sans problème.
■ Rincez la carrosserie, l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Gardez les portes de l'appareil ouvertes pendant un moment.
Grille d'aération
■ Nettoyez régulièrement la grille d'aération avec un pinceau ou un aspirateur. Les couches de poussières augmentent la consommation d'électricité.
Joint de porte
Ne traitez jamais le joint du couvercle avec de l'huile ou des graisses. Sinon il devient poreux à la longue.
Nettoyez les joints régulièrement à l'eau claire puis séchez-les à l'aide d'un chiffon.
Grille métallique de la paroi arrière
Dépoussiérez la grille métallique à l'arrière de l'appareil (échangeur de chaleur) au moins une fois par an. Les couches de poussières augmentent la consommation d'électricité.
Lors du nettoyage de la grille, veillez à ne pas arracher, couder ou endommager les cordons ou autres composants se trouvant à proximité.
Filtre à charbon actif
Le filtre de charbon actif doit être changé une fois par an. Vous le trouverez dans les commerces spécialisés.
■ Tournez le filtre à 90 ° à droite ou à gauche.
■ Retirez le filtre.
■ Montez le nouveau filtre avec la poignée en position verticale.
■ Tournez le filtre à 90° à droite ou à gauche, jusqu'à ce qu'il s'encrante.
Après le nettoyage
■ Replacez toutes les pièces et tous les accessoires dans la zone de réfrigération.
■ Rebranchez la fiche dans la prise et mettez l'appareil sous tension.
Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :
Que faut-il faire si ..
... l'appareil ne produit pas de froid ?
■ Vérifiez si l'appareil est branché. L'affichage de température doit être allumé.
■ Vérifiez si la fiche de l'appareil est bien insérée dans la prise.
■ Vérifiez si le fusible de l'installation domestique est bien enclenché. Si oui, appelez le SAV.
... La fréquence et la durée d'enclenchement du compresseur augmentent ?
■ Vérifiez si la grille d'aération est obstruée ou poussiéreuse.
■ Assurez-vous que la grille métallique (échangeur de chaleur) se trouvant à l'arrière de l'appareil n'est pas poussiéreuse.
■ La porte de l'appareil a été ouverte fréquemment.
■ Vérifiez si les portes ferment correctement.
... l'alarme sonore retentit et l'afficheur de température clignote ?
■ L'appareil a-t-il été mis sous tension pour la première fois ?
Sinon, l'intérieur de l'appareil est trop chaud ou trop froid, dépendemment de la température réglée parce que
■ la porte de l'appareil a été ouverte fréquemment,
■ les grilles d'aération ont été couvertes,
■ une panne de courant relativement longue à eu lieu.
Une fois que vous avez dépanné votre appareil, l'affichage de température est allumé en continu et l'alarme sonore s'arrête.
... un tiret s'allume / clignote sur l'afficheur de température ?
La température ne s'affiche qu'à partir d'un certain seuil.
... "F1" ou "FU" apparaissent sur l'afficheur de température ?
Un dysfonctionnement a été détecté. Contactez le service après-vente.
... l'appareil ne peut pas être désactivé ?
Le verrouillage électronique est activé.

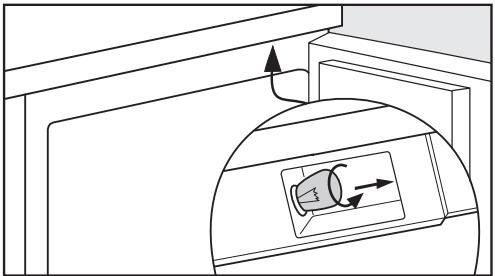

... l'éclairage intérieur ne fonctionne plus ?
■ La porte de la zone de réfrigération est restée ouverte pendant trop longtemps ? L'éclairage intérieur s'éteint au bout d'env. 15 minutes d'ouverture.
Dans le cas contraire, l'ampoule est défectueuse :
■ débranchez l'appareil ou ôtez le fusible correspondant de l'installation domestique.
■ Dévissez l'ampoule et remplacez-la.
Caractéristiques de l'ampoule : 220 240 V, 15 W maximum, culot E 14.
■ Vissez la nouvelle ampoule.
Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV. Ouvrez la porte de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au maximum la déperdition de froid.
| Bruits normaux | Quelle est leur origine ? |
| Brrrr.... | Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route. |
| Blubb, blubb.... | Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passe dans les conduits. |
| Clic... | Les cliquetis sont audibles lorsque le thermostat active ou désactive le moteur. |
| Sssrrrrr.... | Dans les appareils combinés ou No-Frost un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'intérieur de l'appareil. |
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.
| Bruits que l'on peut éviter facilement | Quelle est leur origine et que peut-on faire pour les éviter ? |
| Claquement, cliquetement | L'appareil n'est pas nivelé :Ajustez l'appareil à l'aide d'un niveau. Pour cela, utilisez les pieds vissables sous l'appareil ou utilisez des cales. |
| L'appareil est en contact avec d'autres meubles ou d'autres appareils :Eloignez l'appareil des meubles et des autres appareils. | |
| Des tiroirs, paniers ou surfaces bougent ou coincent :Contrôlez les pièces escamotables et replacez-les correctement le cas échéant. | |
| Des bouteilles ou des récipients se touchent :Séparez-les. | |
| Le câble de transport se trouve encore à l'arrière de l'appareil :Retirez-le. |
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :
– votre revendeur Miele
ou
– le SAV Miele
Veuillez indiquer le modèle et la référence de votre appareil. Vous trouverez la référence du modèle sur la plaque signalétique sur les parois latérales de votre appareil.
Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 - 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF.
Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil (norme DIN VDE 0664).
Prévoir un fusible d'au moins 10 A.
La prise devrait dans la mesure du possible se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).
S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.
Ne posez pas d'appareils émettant de la chaleur comme par ex. les grille-pains ou les micro-ondes sur le réfrigérateur/congélateur. Cela ne ferait qu'augmenter la consommation d'énergie.
Lieu d'installation
N'installez pas l'appareil à proximité d'un four, d'un chauffage, ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.
Classe climatique
Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
| Classe climatique | Température ambiante |
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +18 °C à +38 °C |
| T | +18 °C à +43 °C |
L'appareil couvre une plus grande température ambiante que celle indiquée par la classe climatique. Pour une température ambiante située entre 8 et 43 °C, une température constante dans l'appareil peut être garantie. Ces limites doivent être respectées.
Aération
L'appareil peut être installé avec la paroi arrière directement sur le mur. C'est pour cette raison que les grilles d'aération ne doivent jamais être couvertes, afin de permettre à tout moment une aération impeccable. Il faut également régulièrement débarasser les grilles de la poussière qui peut les recouvrir.
Installation de l'appareil
■ Retirez d'abord le passe-câble de la paroi arrière de l'appareil.
■ Vérifiez si tous les éléments sur la paroi arrière de l'appareil bougent librement. Le cas échéant, replier doucement les éléments pour les éloigner de la paroi de l'appareil.
■ Glisser l'appareil doucement sur l'emplacement prévu.
Ajuster l'appareil
■ Ajustez l'appareil en vous servant des pieds de maintien, à l'aide de la clé à fourche jointe.
Cet appareil est livré avec des charnières à droite. Si vous souhaitez des charnières à gauche, il vous faut inverser les ferrures de porte.
Démonter les poignées :
il faut tout d'abord défaire les poignées latérales sur la porte :
■ lorsque vous tirez sur la poignée de porte ①, l'élément latéral de la poignée ② glisse vers l'arrière et un espace apparaît ④ entre l'élément de poignée ② et la plaque de fixation ③ de la poignée.
■ Coincez un ustensile arrondi (un manche à cuiller en bois par exemple) dans l'espace ④ et repoussez doucement la poignée vers direction la porte.
Veillez à ce que l'ustensile ne glisse pas et abîme l'appareil.
L'élément latéral de la poignée ② se défait.
■ Retirez l'élement de la poignée ②.
■ Défaites les 4 vis (Torx 15) de la plaque de fixation et retirer la poignée.
■ Retirez les caches du côté opposé et remontez-les sur les trous.
Interchanger les portes :
■ Retirez le pivot ② de la charnière et vissez-le dans le second orifice de cette dernière (le pivot peut-être retiré et repositionnée à l'aide de la clé à pipe de l'outil mixte fourni)
■ Dévissez le pivot de la charnière du haut ③ à l'aide du six pans creux de la clé plate fournie et revissez-le du côté opposé.
Inversion du sens d'ouverture de porte
■ Retirez les caches ④ et dévissez l'angle de came ⑤. Remonter l'angle de came et les caches sur le côté opposé.
■ Tournez la porte de 180 °.
■ Retirez le cache ⑥ et placez-le sur les trous sur le côté opposé.
■ Accrochez la porte du haut dans les pivots de charnière du haut et fermez la porte.
■ Montez le pivot de charnière dans le palier de porte inférieur et vissez-le sur le socle de l'appareil.
Vous pouvez ajuster la porte de l'appareil à l'aide des trous oblongs dans le pivot de charnière.
Remonter la poignée :
■ Vissez la poignée sans trop serrer.
La plaque de fixation doit être très près du boîtier de la porte. Sinon,
■ vissez les deux tiges filetés ① à l'aide de la clé à six pans jointe jusqu'à la butée.
■ Serrez bien toutes les vis ②.
Faites glisser l'élément de poignée latéral depuis le côté dans les guides de la plaque de fixation, jusqu'à ce que vous entendiez un clic.
MIELE S.A.S.
93151 - Le Blanc-Mesnil CEDEX
9 av. Albert Einstein - Z. I. du Coudray
Tél. : 01 49 39 44 00
Fax:0149394472
R.C.S. Bobigny B 708 203 088
Show room
Espace encastrables
55, Boulevard Malesherbes
75008 Paris
Tél. : 01 44 90 90 00
Service consommateurs
Site Internet : http://www.miele.fr
N°Azur 0 810 233 600
PRIX APPEL LOCAL
Service après-vente national du constructeur
N°Azur 0 810 06 1000
PRIX APPEL LOCAL
Accessoires et pièces détachées
Tél. : 01 49 39 44 66
Sous réserve de modifications / 3004
KWL 4612 S, KWL 4812 S
