HOTTE 60 INOX - Hotte aspirante STOVES - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Hotte de cuisine
Matériau	Inox
Dimensions approximatives	60 cm de largeur
Poids	Environ 10 kg
Alimentation électrique	230 V
Puissance	200 W
Débit d'air	400 m³/h
Fonctions principales	Extraction et filtration des odeurs, éclairage LED
Niveaux de puissance	3 niveaux de ventilation
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage de la surface inox avec un chiffon doux
Pièces détachées et réparabilité	Filtres et moteurs disponibles en pièces détachées
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Compatibilités	Compatible avec les cuisines de 60 cm de large

FOIRE AUX QUESTIONS - HOTTE 60 INOX STOVES

Comment installer la hotte STOVES HOTTE 60 INOX ?

Pour installer la hotte, consultez le manuel d'installation fourni. Assurez-vous de couper l'alimentation électrique avant de commencer. Fixez la hotte au mur à une hauteur recommandée de 65 à 75 cm au-dessus de la cuisinière.

Quels types de filtres dois-je utiliser avec la hotte STOVES HOTTE 60 INOX ?

La hotte est compatible avec des filtres à charbon pour la recirculation et des filtres en métal pour l'extraction. Assurez-vous de vérifier le modèle exact pour choisir les filtres appropriés.

Comment nettoyer les filtres de la hotte ?

Les filtres en métal peuvent être lavés à la main avec de l'eau chaude et du détergent ou dans le lave-vaisselle. Les filtres à charbon doivent être remplacés tous les 3 à 6 mois selon l'utilisation.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée et que l'alimentation électrique est fonctionnelle. Si tout semble en ordre, consultez le manuel pour des instructions de dépannage spécifiques.

Quel est le niveau sonore de la hotte STOVES HOTTE 60 INOX ?

Le niveau sonore de la hotte varie entre 52 et 68 dB selon la vitesse de fonctionnement. Cela est considéré comme acceptable pour une utilisation domestique.

La hotte peut-elle être utilisée sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en mode recyclage avec des filtres à charbon si vous ne disposez pas d'un conduit d'évacuation. Cela nécessite l'installation de filtres appropriés.

Quelle est la puissance d'aspiration de la hotte ?

La hotte STOVES HOTTE 60 INOX a une puissance d'aspiration allant jusqu'à 600 m³/h, ce qui est suffisant pour la plupart des cuisines domestiques.

Est-ce que la hotte est garantie ?

Oui, la hotte STOVES HOTTE 60 INOX est généralement couverte par une garantie de 2 ans. Veuillez vérifier les termes spécifiques de votre garantie dans le manuel.

MODE D'EMPLOI HOTTE 60 INOX STOVES

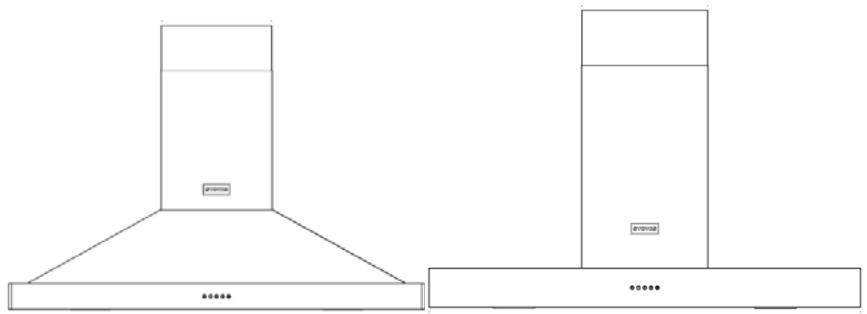

Hotte aspirante Stoves Manuel de l'utilisateur

Table des matieres

Introduction 3
Utilisation de la hotte 4
Entretien et nettoyage 5
Installation 6
Preparation à l'installation 7
Installation (ventilation extérieure) 8
Installation (ventilation interieure) 12
Spcifications techniques 15
Service client STOVES 16

Veuillez lore attentivement cette notice et la conserver pour pouvoir la consulter ultérieurement.

Nous vous remercions d'avoir besoinie cette hotte Stoves de grande qualite. Nous espérons qu'elle répondra à vos attentes et qu'elle sera un ajust utile à votre cuisine.

Notre politique est de continuer à nous développer et nous améliorer sans)cesse. L'exactitude des illustrations etdes specifications n'est pas garantie.Des modifications nécessaires peuvent etetre apportées au design et auxmatériaux après la publication de ce manuel.

Retirez les emballages et le film de protection en polyéthylène avant d'utiliser l'appareil.

Garantie

Pour que les conditions de votre garantie soient remplies, cet apparéil doit être correctement installé et mis en fonctionnement, conformément aux instructions, et n'était utilisé qu'à des fins domestiques normales. Consultez notre carte de garantie pour plus d'informations.

Installation

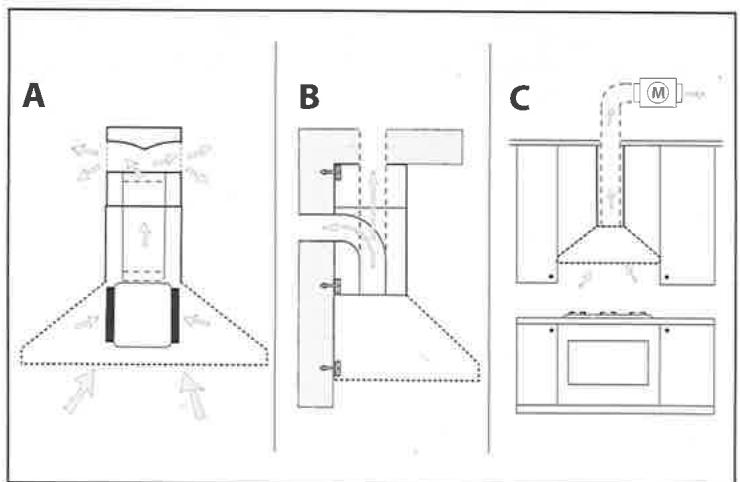

Cet apparéil a été créé pour être utilisé comme hotte d'évacuation (évacuation de l'air vers l'extérieur) ou de filtration (recyclage de l'air interieur).

Remarque : Aucun kit de canalisation ni filtreet a charbon n'est fourni avec cet appeareil. Vous trouverez plus d'informations sur les modalités de commande de ces pieces au dos du manuel.

En raison de la complexité et dupoids de l'appareil, il estrecommandedefconfierl'st installationa un personnelspecialise.

Le fabricant décline toute responsabilité pour les dégats resultant d'une mauvaise installation.

Veuillez lore attentivement et conserver ce manuel pour pouvoir le consulter ultérieurement.

Fig.1

Fig.2

Fig.3
Fig.4

Fig.6

Fig.7

Fig.8

Fig.10

Fig.11

C

Fig.12

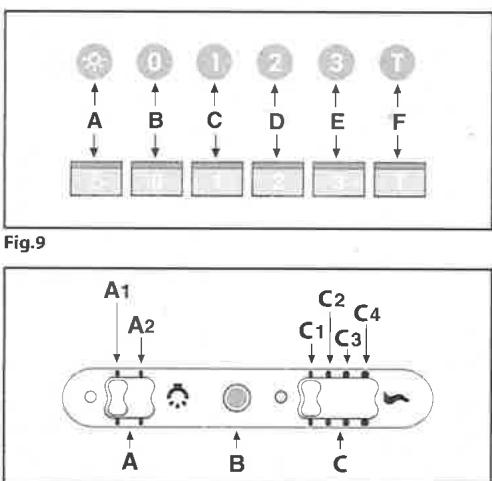

- Commandes Mécaniques (Fig.12)

les suivants:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIÈRE VITESSE
D=Touche DEUXIEME VITESSE
E = Touche TROSIEME VITESSE
G = Voyant MOTEUR EN MARCHE.

Lampe : Allumer/eteindre la lumière

Vitesse : selectionnez une vitesse correspondant à vos modes de cuisson

Faible: petite friture/ébullition. Appuyez sur ce bouton pour passer en vitesse faible, et une seconde fois pour arrêtier le moteur.

Moyenne: friture/cuisson au wok/forte

ébullition. Appuyez sur ce bouton pour passer en vitesse moyenne, et une seconde fois pour éteindre le moteur.

Elevée : grillade, friture intense et cuisson au wok. Appuyez sur ce bouton pour passer en vitesse elevée, et une seconde fois pour eteindre le moteur.

Booster - Appuyez sur ce bouton pour passer à itesse la plus élevé, et une seconde fois pour ndre le moteur.

Fonction Booster

Cette hotte comprend également une fonction Booster.

Pour l'activer, appuyez sur le bouton B lorsque la hotte est en fonctionnement pour augmenter la vitesse durant 15 minutes.

Passé ce délambda, la vitesse commencerà à diminuer. Nous vous recommendons d'allumer la hotte quelques minutes avant d'entamer toute cuisson, ainsi que de patienter 15 minutes lorsque vous avez terminé pour vous assurer que toutes les odeurs ont bien été evacuées.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant de connaissances ou

d'expérience si ceux/celles-ci ont reçu des instructions ou ont etesupervise(e)s de maniere a utiliser l'appareil en toute sécurité et a en apprehender les dangers. Les enfants de devront pas se charger du nettoyage ou de la maintenance en I'absence de supervision.

AVERTISSEMENT - Les parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des apparéils de cuisson. Pour éclairer la zone de cuisson située au-dessous de la hotte, placez le bouton du contrôle de la lumière en position « on ». Placez ce même bouton en position « off » pour êtreindre la luzière. Appuyez sur le bouton d'une vitesse pour faire fonctionner la hotte : 1 vitesse faible, 2 moyen, ou 3 élevé.

Un néon s'allumera pour vous indiquer que le ventilateur tourne. Placez le bouton sur « off » pour l'éteindre.

CONSIGNES DE SECURITE IMPORTANTES

• Ne laissez pas les feu x gaz a discovert lorsque la hotte fonctionne afin de ne pas endommager cette derniere. L'utilisation d'une flamme non protégée peut provoquer un incendie.

• N'effectuez aucune cisisson flambee en dessous de la hotte.

• Lors de la cuisson d'aliments en friture, veillez à éviter toute projection d'huile.
• Lavez les filtres àGRAISSÉ régulièrement - consultez la partie Nettoyage pour plus d'informations.
• N'inspectez pas les filtres lorsque la hotte est en fonctionnement.
• Ne touchez pas les lampes après une utilisation prolongée de l'appareil.
  Méthode par recirculation uniquement :
• Conservez les ouvertures des conduits d'air non obstruées.
• Remplacez les filtres à charbon tous les 4 mois.

Lorsque la hotte est utilisé en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

Coupez l'alimentation électrique avant tout entretien ou nettoyage.

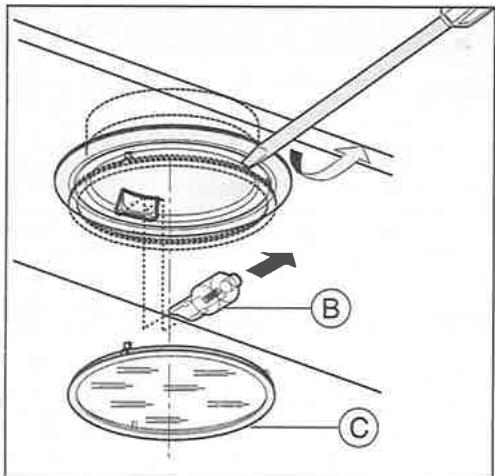

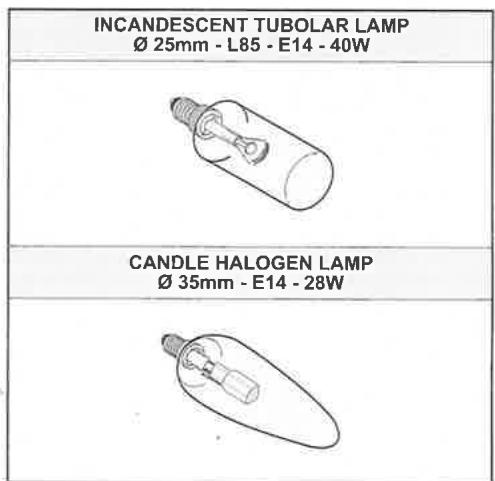

Remplacement d'une ampoule

1. Éteignez l'unité et débranchez l'appareil.

2. Retirez l'ampoule par le bas et remplacez-la.

Boitier extérieur

Toutes les parties extérieures du boitier extérieur peuvent etre nettoyees en toute securite a l'aide d'un chiffon propre imbibed e'eau chaude savonneuse.

N'utilisez pas de pâtes caustiques, de poudres nettoyantes abrasives, de laine d'acier, d'objects pointus ou tout autre produit contenant des chlorures et pouvant endommager les surfaces.

Les tâches tenaces peuvent être enlevées à l'aide d'un nettoyant pour acier inoxydable. Nous recommendons de nettoyer l'ensemble de la partie en aluminium inoxydable pour conserver une finition uniforme.

Les objets pointus peuvent marquer la surface en acier inoxydable. Les marques deviendront toute fois moins visibles avec le temps.

Pour maintainir la finition de l'acier inoxydable ou retirer des marques de graisse, essuyez doucement la surface en acier inoxydable avec un peu d'huile pour bêbe sur un essuie-tout.

N'utilise pas d'huiles de cuisson, ces dernières peuvent contener du sel risquant d'endommager la surface en acier inoxydable.

Coupez l'alimentation électrique avant tout entretien ou nettoyage.

Pour éviter tout risque d'incendie, veuillez suivre les instructions de nettoyage suivantes :

Filtres àGRAISE

Les filtres àGRAISSÉ absorbent laGRAISSÉ et les poussières provenant des fumées de cuisson, qui sinon endommageraient l'intérieur de la hotte.

Les filtres àGRAISSÉdoivent estre retireés et nettoyés régulierement,tous les 2 mois dans le cadre d'uneutilisationnormale.

Pour nettoyer, utilisez de l'eau savonneuse ou passez-les au lave-vaiselle. Les filtres àGRAisse peuvent lègèrement changer de couleur après avoir été lavés, ceci n'afectant cependant en rien leurs performances.

Important: Un lavage fréquent est indispensable pour éviter l'accumulation de graisse sur les filtres,

qui augmenterait les risques d'incendie.

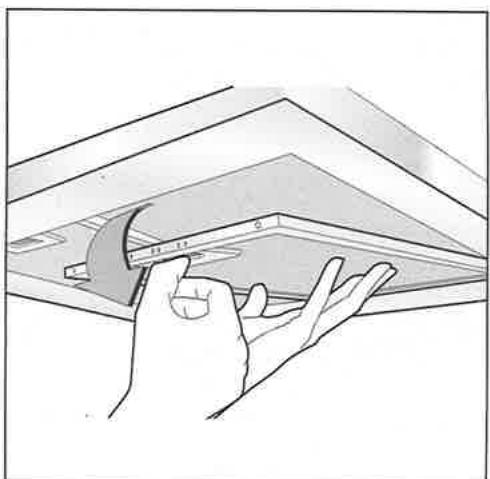

1. Retirez les filtres de la hotte.

2. Lavez soigneusement les filtres àGRAISSÉ dans de l'eau chaude savonneuse et séchez-les avec une serviette propre.

3. Remettez en place les filtres propres.

Filtres à charbon (modèles installés pour n'être utilisés qu'avac la méthode de recirculation)

Les filtres à charbon absorbent les odeurs de cuisson et doivent être remplacés après 4 mois

d'utilisation normale. Des filtres à charbon de remplacement peuvent être obtenus auprès de votre fournisseur.

La saturation du charbon actif dépend de plusieurs facteurs :

la fréquence d'utilisation de la hotte, le type de cuisine et la fréquence de nettoyage du filtre àGRAISSE.

Les filtres à charbon ne peuvent pas etre

lavés. Ils sont à remplacer tous les 4 mois.

Si le nettoyage n'est pas réalisé

conformément aux instructions, un incendie peut se déclarer.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.

- Connexion électrique

Avant de brancher la hotte au réseau de distribution électrique :

Lire les données reportées sur la plaquette d'identification pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doute, contacter un électricien qualifié.

L'appareil est construit en classe I, pour cela le cable doit être connecté avec la prise terre. La connexion avec le réseau électrique doit être exécutée comme suit:

MARRON = L Phase

BLEU = N neutrte

JAUNE ET VERT = Terre

En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3mm , proportionnel à la charge et correspondant aux normes en vigueur.

- Conseils d'installation

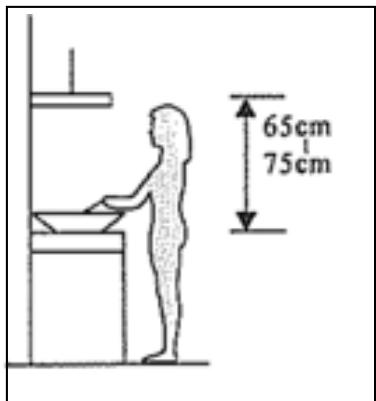

La distance minimum entre la surface de support des recipients de cuisson sur le dispositif de cuisson et la partie la plus BASSE de la hotte pour cuisine doit etre de 65 cm au moins. S'il doit etre utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit etre a l'extérieur de cette inférieure.

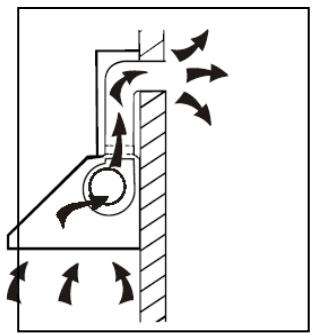

Ne pas relier le tuyau d'échévement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparêls alimentés par une énergie différente de cette électrique.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtré/les filtres anti-graisse.

Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

a. Si vous possédez une sortie vers l'extérieur, votre hotte peut y'être reliée, comme l'illustré le dessin ci-dessous, au moyen d'un conduit d'extraction (email, aluminium, tuyau couple ou matériel inflammable d'un diamètre interieur à 150 mm)

b. Éteignez l'appareil et débranchez-le avant l'installation.

c. Pour un rendement optimal, la hotte doit etre placee a une distance de 65 75 cm au-dessus du plan de cuisson.

Attention! Observe les avertissements presentés sur la feuille d'instructions à propos du fonctionnement de l'appareil lorsque l'air est evacué de la salle.

. Attention, lorsque dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creator un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

1 Installation (ventilation extérieure)

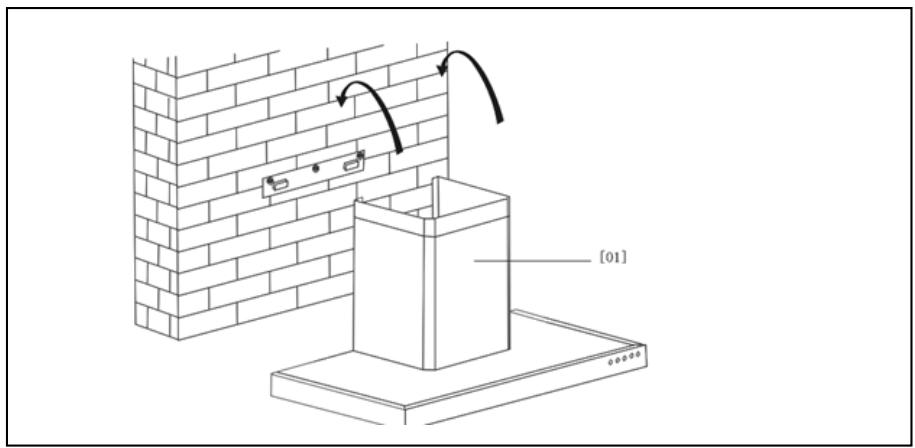

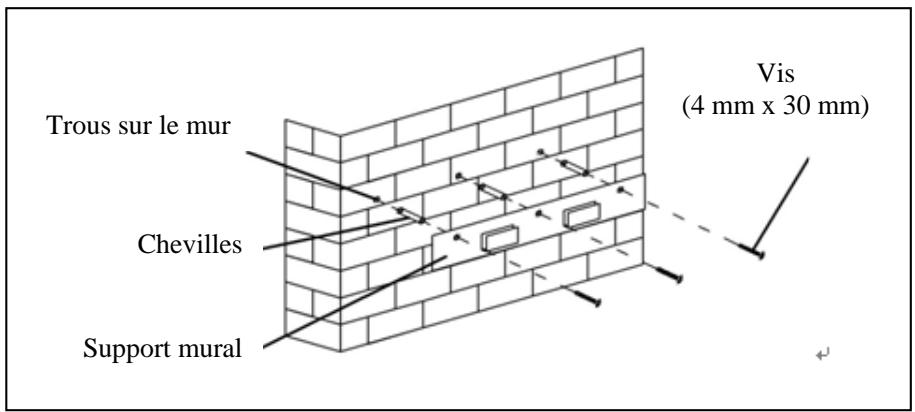

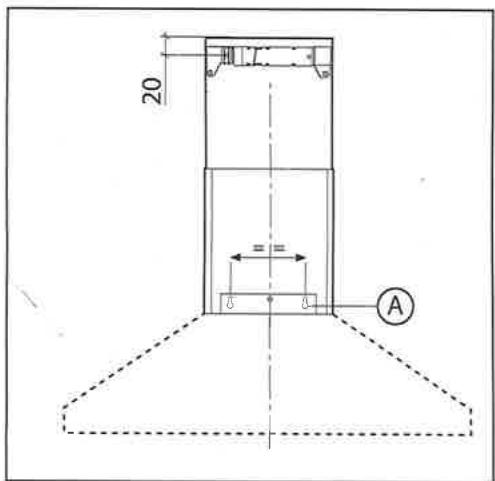

• Percez des trouès de 3 × 8 ~mm pour accueillir le support. Vissez et serrez le support sur le mur avec les vis et les chevilles fournies.

1. Saisissez la hotte et accrochez-la sur le crochet du support mural.

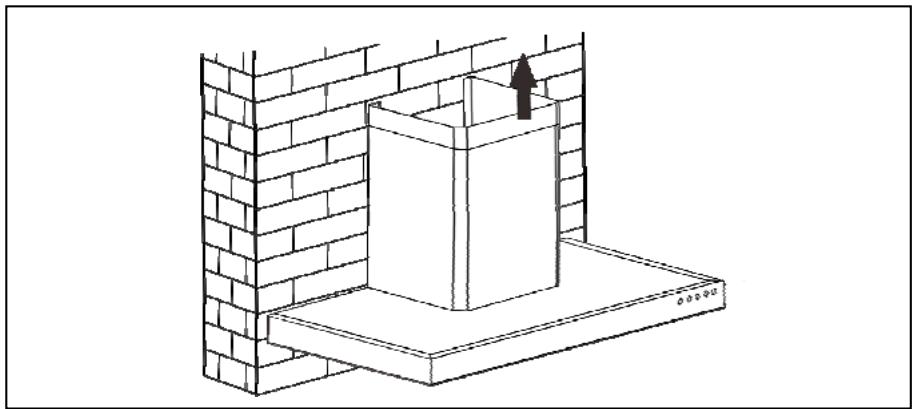

1. Installation de la cheminée.

2.1 Pour une cheminée plate

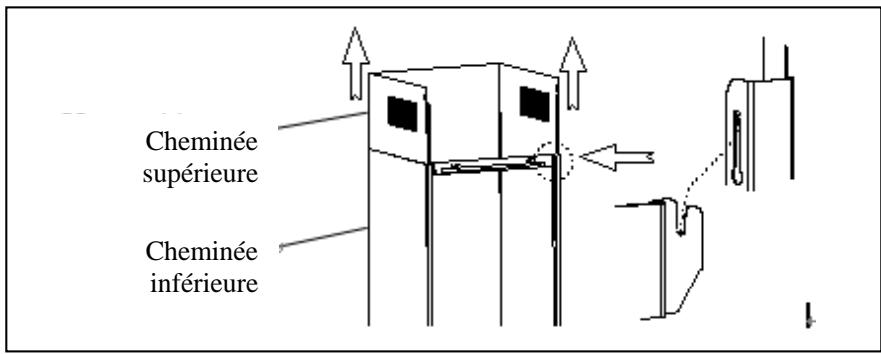

Insérez la cheminée inférieure dans la cheminée supérieure, puis tirez la cheminée supérieure vers le haut pour obtenir la hauteur souhaitée.

Faites glisser la cheminée pour ajuster sa hauteur. Lorsque la hauteur souhaitation est atteinte, accrochez le trou de fixation aux vis de fixation, comme l'illustrer le dessin ci-dessous.

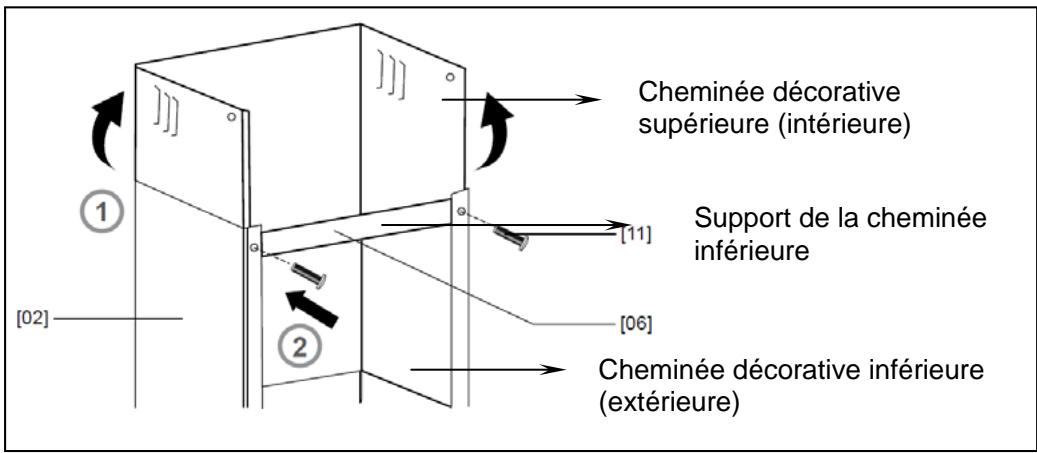

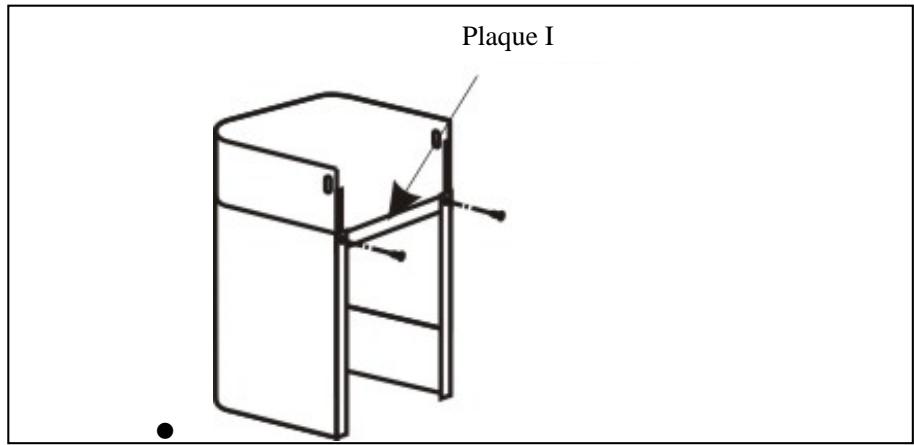

2.2 Pour la cheminée de la hotte

En insérant la cheminée interieure dans la cheminée supérieure, puis en tirant la cheminée supérieure vers le haut vous obtiendarez la hauteur souhaitation.

Fixez la cheminée inférieure à l'aide de 2 vis 4 × 8 mm .

Faites glisser la cheminée pour ajuster sa hauteur. Lorsque la hauteur souhaitée est atteinte, placez deux vis de 4 × 8 ~mm dans les trous de fixation de la plaque I, comme l'illustrtre le dessin ci-dessous.

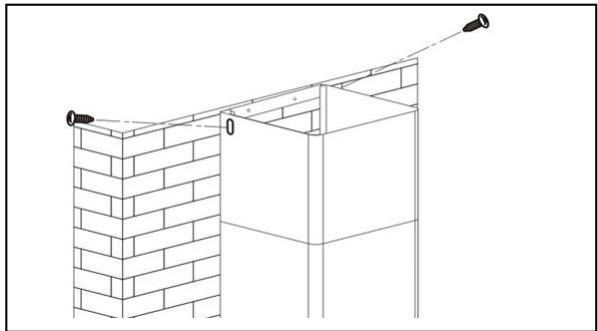

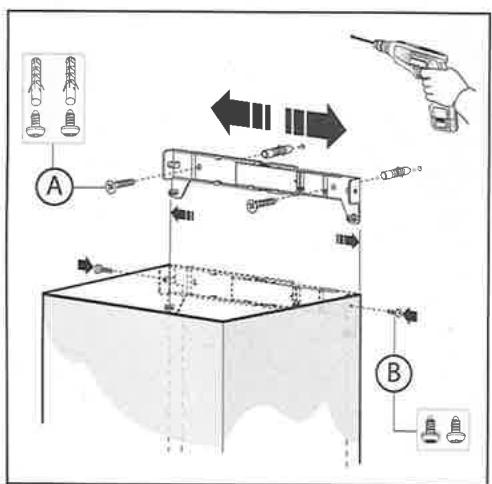

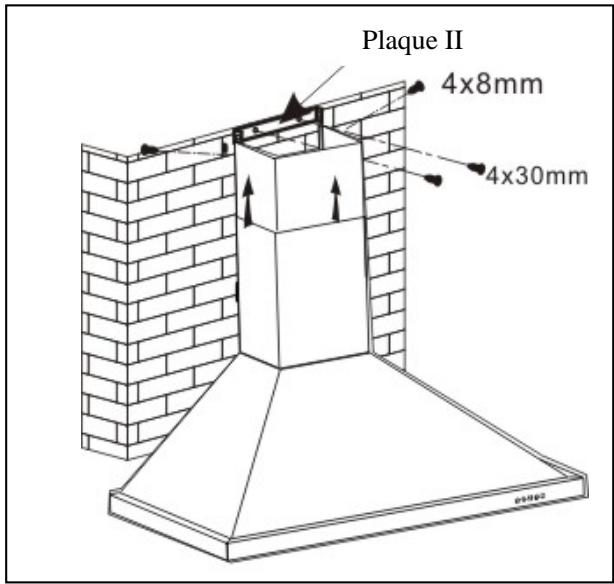

Percez des trous de 2 × 8mm pour accueillir la plaque II. Vissez et serrez la plaque II sur le mur à l'aide de deux vis fournies.

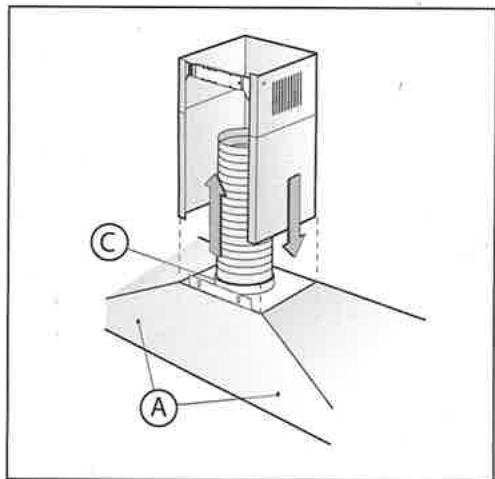

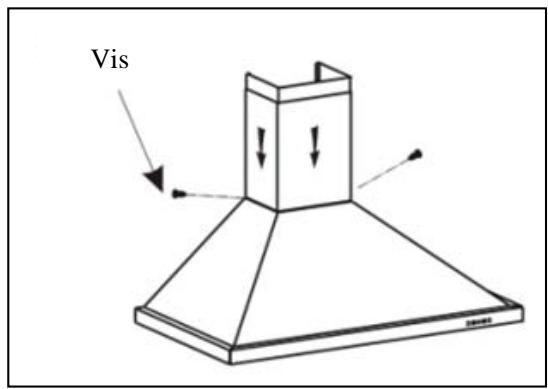

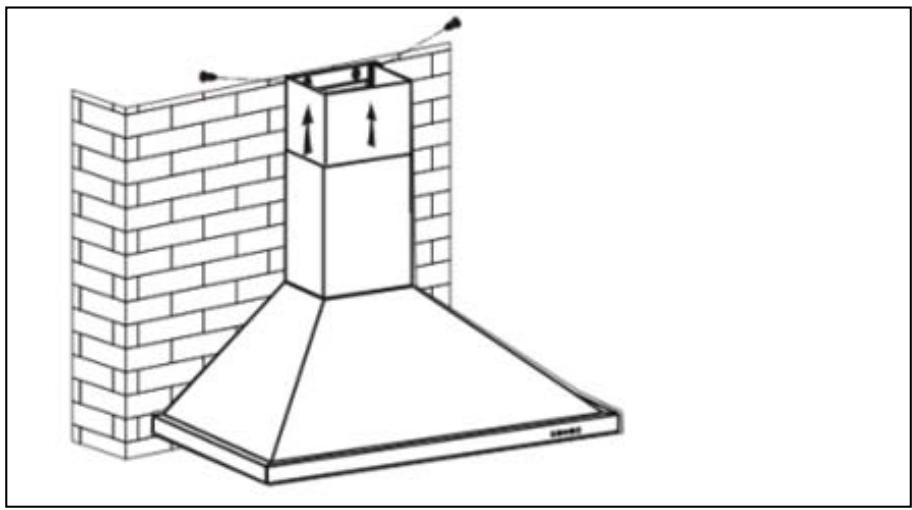

Placez la cheminée sur l'unité et fixez-la à l'aide de 2 vis.

Utilisez 2 vis ST4x8 mm pour attacher la cheminée inférieure à la cheminée supérieure ainsi. Ne serrez pas trop fortement les vis. Assurez-vous ensuite que la cheminée décorative supérieure peut être ajustée de manière téléscopique une fois assemblée.

2 Installation (ventilation interieure)

REMARQUE :

Les filtres à charbon ne sont pas fournis, ils peuvent être achetés en tant qu'accessoires.

Si vous ne possédez pas de sortie extérieure, le tuyau d'échéappement n'est pas nécessaire et l'installation est similaire à celle de la section « Installation (ventilation extérieure) ».

Le filtré à charbon peut être utilisé pour piéger les odeurs.

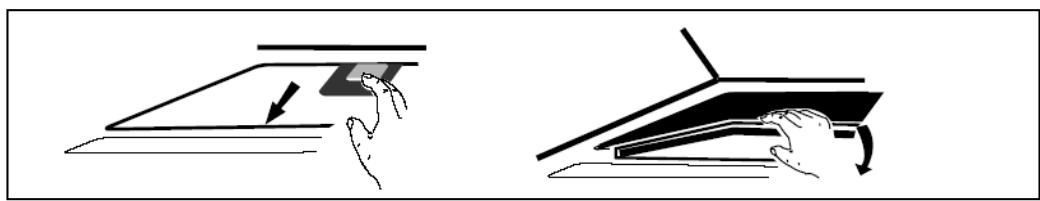

Le filtré àGRAISSÉ doit être détaché avant d'installer le filtré à charbon. Appuyez sur le verrou et tirez-le vers le bas.

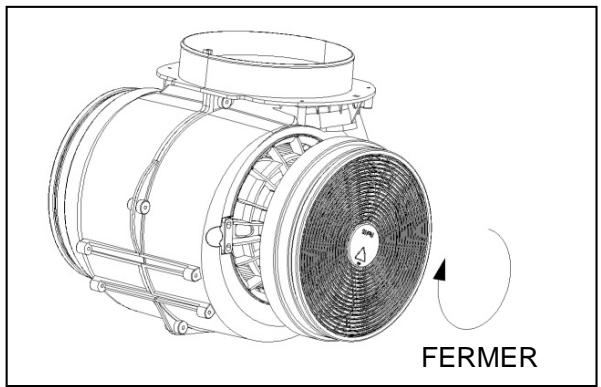

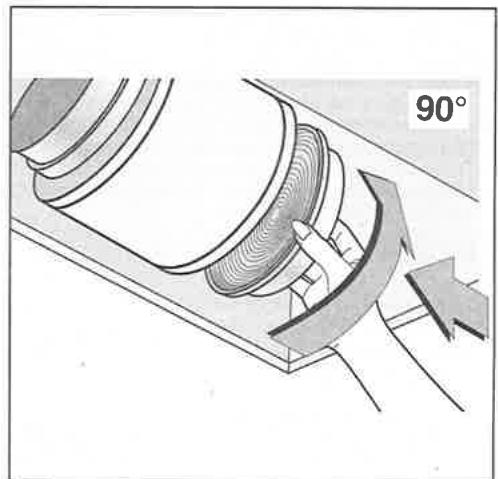

Insérez le filtré à charbon dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Répétez la méthode de l'autre côté.

REMARQUE:

O Assurez-vous que le filtré est bien verrouillé. Sinon, il risquerait de se desserrer et d'être dangereux.

Lorsqu'un filtré à charbon est fixé, la puissance d'aspiration diminue.

Retirez le film de protection bleue de la cheminée et de la hotte aspirante, l'installation est maintainant terminée.

Cet apparéil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous évitez ainsi des conséquences nèfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques et électroniques. Conformez-vous

aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récapération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

Garantie et service après-venture

Cette hotte est assorted d'une garantie de deux (2) ans à compter de la date d'achat sous les conditions d'utilisation normales. La garantie ne s'applique pas aux dommages dus directement ou indirectement à une utilisation abusive, à la néligence, à une utilisation non conforme, aux accidents, réparations non conformes ou modifications ainsi qu'à un défaut d'entretien. Veuillez conserveur vos bon de caisse/ facture comme preuve de votre achat.

Nous garantissons la disponibilité des pieces détachées nécessaires à la maintenance de cet apparéil pendant une durée de 5 ans minimum après l'arrêt de la fabrication du produit.

Les accessoires de cet apparéil (ampoules, filtrés...) sont des consommables et leur garantie est limitée à un (1) mois.

Alimentation

230 - 240 V ~ 50 Hz

Classification

class I

Niveau sonore

Assurez-vous de suivre attentivement les instructions de remplacement des ampôules et de toutes utiliser le bon type d'ampôule.

Puisance du moteur

210 W

Filtres à charbon

x 2 - disponibles en pieces détachées

Filtres àGRAISSE

x 3 panneau en aluminium

Remarque :

Les filtres àGRAISSPEpuvantlegerementchangerdoucleurapresavoiretélavés, ceci n'afteche toutefois en rien leurs performances.

Taux d'extraction (external)

Conservez ce manuel dans un endroit sür.

Veuillez noter le numero du modele et

le numero de série dans les champs prévus à cet effet. Ils nous aideront à vous

porter assistance si vous avez besoin

de nous appeler.

0169111185

www.glendimplex.fr

Notez les numéros de l'appareil pour les retrouver ultérieurement :

N° de modulo

N° de série

Ces numéros se trouvent sur vos apparèils.

STOVES
