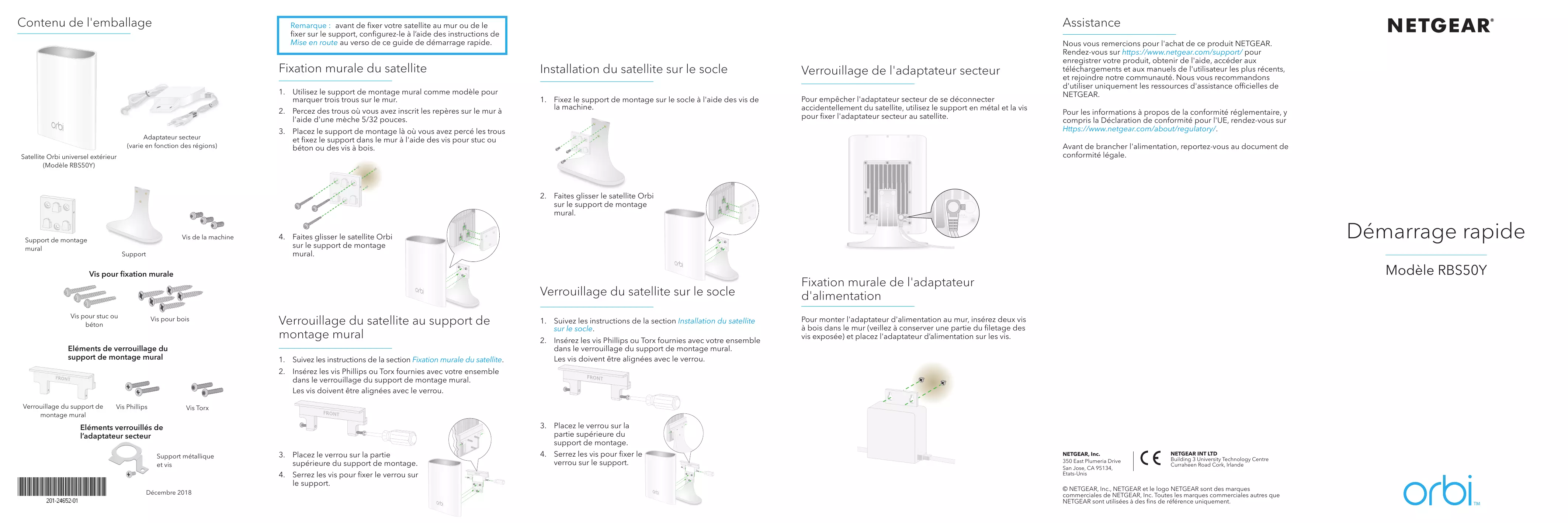

Contenu de l'emballage Assistance Remarque : avant de fixer votre satellite au mur ou de le fixer sur le support, configurez-le à l’aide des instructions de Mise en route au verso de ce guide de démarrage rapide. Fixation murale du satellite Adaptateur secteur (varie en fonction des régions)

1. Utilisez le support de montage mural comme modèle pour

marquer trois trous sur le mur.

2. Percez des trous où vous avez inscrit les repères sur le mur à

l'aide d'une mèche 5/32 pouces.

3. Placez le support de montage là où vous avez percé les trous

et fixez le support dans le mur à l'aide des vis pour stuc ou béton ou des vis à bois. Installation du satellite sur le socle Verrouillage de l'adaptateur secteur

1. Fixez le support de montage sur le socle à l'aide des vis de

la machine. Pour empêcher l'adaptateur secteur de se déconnecter accidentellement du satellite, utilisez le support en métal et la vis pour fixer l'adaptateur secteur au satellite. Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur https://www.netgear.com/support/ pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et aux manuels de l'utilisateur les plus récents, et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR. Pour les informations à propos de la conformité réglementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur Https://www.netgear.com/about/regulatory/. Avant de brancher l'alimentation, reportez-vous au document de conformité légale. Satellite Orbi universel extérieur (Modèle RBS50Y)

2. Faites glisser le satellite Orbi

sur le support de montage mural. Vis de la machine Support de montage mural Support Démarrage rapide

4. Faites glisser le satellite Orbi

sur le support de montage mural. Vis pour fixation murale Verrouillage du satellite sur le socle Vis pour stuc ou béton Vis pour bois Eléments de verrouillage du support de montage mural Verrouillage du support de montage mural Vis Phillips Verrouillage du satellite au support de montage mural

1. Suivez les instructions de la section Fixation murale du satellite.

2. Insérez les vis Phillips ou Torx fournies avec votre ensemble

dans le verrouillage du support de montage mural. Les vis doivent être alignées avec le verrou.

1. Suivez les instructions de la section Installation du satellite

2. Insérez les vis Phillips ou Torx fournies avec votre ensemble

dans le verrouillage du support de montage mural. Les vis doivent être alignées avec le verrou. Modèle RBS50Y Fixation murale de l'adaptateur d'alimentation Pour monter l'adaptateur d'alimentation au mur, insérez deux vis à bois dans le mur (veillez à conserver une partie du filetage des vis exposée) et placez l'adaptateur d’alimentation sur les vis. Vis Torx Eléments verrouillés de l’adaptateur secteur Support métallique et vis Décembre 2018

3. Placez le verrou sur la partie

supérieure du support de montage.

4. Serrez les vis pour fixer le verrou sur

3. Placez le verrou sur la

partie supérieure du support de montage.

4. Serrez les vis pour fixer le

verrou sur le support. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, Etats-Unis

Building 3 University Technology Centre Curraheen Road Cork, Irlande © NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement. Mise en route Configurez votre satellite en mode Orbi Vous pouvez configurer votre satellite Orbi universel pour l’extérieur en mode Orbi ou en mode répéteur : Par défaut, le satellite est configuré en mode Orbi. Si vous souhaitez configurer votre satellite en mode Répéteur, consultez Configurez votre satellite en mode Répéteur.

Mode Orbi. Configurez votre satellite en mode Orbi. Si vous disposez d’un routeur Orbi.

1. Placez votre satellite dans une zone proche de votre routeur

Orbi. Remarque : vous pouvez placer votre satellite à l’extérieur après la procédure de configuration.

2. Branchez votre satellite à une source d'alimentation.

Le voyant d'alimentation à l'arrière de votre satellite s'allume. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton Power (Alimentation). (Configurez votre satellite en mode Orbisuite des instructions) (Configurez votre satellite en mode Répéteursuite des instructions)

6. (Facultatif) Passez du mode Emplacement au mode Intérieur.

Par défaut, le mode Emplacement de votre satellite est défini sur le mode Extérieur.

6. Patientez jusqu’à ce que le voyant inférieur de l’éclairage

clignote en blanc et en bleu, puis relâchez le bouton Sync. Le comportement suivant du voyant se produit après avoir relâché le bouton Sync : Si vous souhaitez placer votre satellite à l’intérieur, procédez comme suit :

b. Ouvrez un navigateur Web et rendez-vous sur orbilogin.com. L'écran d'accueil de base s'affiche.

3. Attendez que le voyant inférieur de l’éclairage s'allume en blanc.

Le comportement suivant du voyant se produit au cours du redémarrage :

Mode répéteur. Configurez votre satellite en mode répéteur si vous disposez d’un routeur ou d’une passerelle autre qu’un routeur Orbi.

Blanc clignotant. Le satellite est en cours de démarrage. Blanc continu. Le satellite a fini de démarrer et est prêt à se synchroniser avec votre routeur Orbi.

4. Appuyez sur le bouton Sync à l'arrière de votre satellite Orbi.

Vous disposez ensuite de 2 minutes pour appuyer sur le bouton Sync à l'arrière de votre routeur Orbi.

5. Attendez que votre satellite se synchronise avec votre routeur

Orbi. Le voyant inférieur du satellite s'allume en blanc lorsqu'il tente de synchroniser avec votre routeur Orbi, puis l'une des couleurs suivantes s'allume : Bleu. Bonne connexion Le routeur Orbi et le satellite se sont synchronisés et la connexion est bonne. Le voyant s’allume en bleu pendant trois minutes, puis s’éteint. Orange. Connexion correcte Le routeur Orbi et le satellite se sont synchronisés mais la connexion est Correcte. Vous pouvez éventuellement rapprocher le satellite du routeur. Le voyant s’allume en orange pendant trois minutes, puis s’éteint. Magenta. Echec de la connexion La synchronisation du routeur et du satellite Orbi a échoué. Le voyant ne s’éteint pas s’il s’allume en violet. Rapprochez le satellite du routeur et réessayez. La synchronisation de votre satellite peut prendre environ 6 minutes. Votre satellite utilise les mêmes identifiants de réseau WiFi que votre routeur Orbi. Connectez votre ordinateur ou appareil mobile au réseau Orbi. Sélectionnez Attached Devices (Périphériques connectés). La page Attached Devices (Périphériques connectés) s’affiche. d. Dans section Connected Devices (Appareils connectés), cliquez sur l’icône du satellite. La page Modifier un périphérique s'ouvre. e. Dans la section Location (Emplacement), sélectionnez le bouton Indoor (intérieur).

Cliquez sur le bouton APPLY (Appliquer). Les paramètres sont enregistrés. Configurez votre satellite en mode Répéteur Votre satellite est configuré en mode Orbi par défaut. Vous pouvez passer en mode Répéteur et configurer le satellite comme répéteur.

1. Placez votre satellite dans une zone proche de votre routeur.

Remarque : vous pouvez placer votre satellite à l’extérieur après la procédure de configuration.

2. Branchez votre satellite à une source d'alimentation, mais ne

l’allumez pas. Si votre satellite est allumé, appuyez sur le bouton Power On/Off (Alimentation) pour l’éteindre.

3. Maintenez le bouton Sync enfoncé.

4. Maintenez le bouton Sync enfoncé et, en même temps,

appuyez et relâchez le bouton Power On/Off (Alimentation) (ne relâchez pas le bouton Sync). Votre satellite s’allume.

5. Continuez à appuyer sur le bouton Sync.

Clignotement bleu. Le satellite redémarre et passe en mode répéteur. Le voyant clignote en bleu pendant quelques minutes.

Bleu continu. Le satellite est en mode répéteur et est prêt à se synchroniser avec votre routeur.

7. Sur votre ordinateur ou appareil mobile équipé du WiFi,

lancez le gestionnaire de connexions WiFi, puis recherchez et connectez-vous au réseau du répéteur appelé NETGEAR_ EXT.

8. Ouvrez un navigateur Web et rendez-vous sur

http://www.mywifiext.net. L'assistant d'installation NETGEAR s'affiche.

9. Suivez les instructions pour connecter votre satellite à votre

réseau WiFi existant. Remarque : au cours de la configuration, vous êtes invité à configurer le mode Emplacement :

Extérieur. Si vous souhaitez placer votre satellite à l’extérieur après la configuration, sélectionnez ce mode.

Intérieur. Si vous souhaitez placer votre satellite à l’intérieur après la configuration, sélectionnez ce mode. Le voyant inférieur de l’éclairage s’allume avec l’une des couleurs suivantes pour indiquer sa connexion à votre routeur : Bleu. Bonne connexion Le voyant s’allume en bleu pendant trois minutes, puis s’éteint. Orange. Connexion correcte Le voyant s’allume en orange pendant trois minutes, puis s’éteint. Magenta. Echec de la connexion Le voyant ne s’éteint pas s’il s’allume en violet. Rapprochez le satellite du routeur et réessayez. Déplacez et positionnez votre satellite après l’installation

1. Si votre satellite est en mode Extérieur, déplacez-le à

l'extérieur et connectez-le à une source d'alimentation. Remarque : la température est recommandé pour votre satellite est de -20 °C à +50 °C.

2. Assurez-vous que le voyant inférieur s'allume en bleu pour

indiquer une bonne connexion au routeur. Dépannage Au cours de la configuration, si vous ne voyez pas la couleur de voyant correcte décrite dans la procédure de configuration, procédez comme suit :

Placez le satellite près du routeur.

Vérifiez si votre satellite est allumé.

Si vous pensez que votre satellite est dans un mode erroné, suivez les étapes décrites dans Revenez en mode Orbi (suivez ces étapes même si vous pensez que votre satellite est déjà en mode Orbi) et vérifiez le comportement du voyant.

3. (Facultatif) Fixez votre satellite.

Vous pouvez monter votre satellite sur un mur et le placer sur un support. Pour plus d'informations, reportez-vous à Fixation murale du satellite ou Installation du satellite sur le socle au verso de ce guide de démarrage rapide. Remarque : une fois que votre satellite se synchronise avec votre routeur, le bouton de synchronisation est désactivé pour des raisons de sécurité. Si vous appuyez sur le bouton Sync et que le voyant inférieur de l’éclairage du satellite clignote en violet, ce comportement du voyant indique que le bouton Sync est désactivé. Si votre satellite est en mode Orbi, pour activer le bouton Sync, connectez-vous à l’interface Web du routeur Orbi et accédez à la page Attached Devices (Périphériques connectés). Pour plus d'informations, reportez-vous au Manuel de l'utilisateur. Après avoir relâché le bouton Sync à l’étape précédente, si le voyant inférieur de l’éclairage clignote en blanc, le satellite est en mode Orbi. Si le voyant clignote en bleu, le satellite est en mode répéteur. Présentation du satellite Orbi outdoor

Si votre satellite est en mode Répéteur, pour activer le bouton Sync, connectez-vous à l’interface Web du répéteur et accédez à la page LED and Sync (Voyant et synchronisation). Pour plus d'informations, reportez-vous au Manuel de l'utilisateur.

Pour que votre satellite revienne du mode Répéteur au mode Orbi, procédez comme suit :

1. Appuyez sur le bouton Power On/Off (Alimentation) et

éteignez le satellite.

2. Maintenez le bouton Sync enfoncé.

3. Maintenez le bouton Sync enfoncé et, en même temps,

appuyez et relâchez le bouton Power On/Off (Alimentation) (ne relâchez pas le bouton Sync). Votre satellite s’allume.

4. Continuez à appuyer sur le bouton Sync.

5. Patientez jusqu’à ce que le voyant inférieur de l’éclairage

clignote en blanc et en bleu, puis relâchez le bouton Sync. Le comportement suivant du voyant se produit après avoir relâché le bouton Sync :

Blanc clignotant. Le satellite redémarre et passe en mode Orbi. Le voyant clignote en blanc pendant quelques minutes.

Blanc continu. Le satellite est en mode Orbi et est prêt à se synchroniser avec votre routeur Orbi.

Voyant supérieur de l’éclairage

Voyant inférieur de l’éclairage

Bouton Sync (également utilisé pour la connexion WPS)

Connecteur d'alimentation
