EUROPA2630 - Hotte aspirante FALMEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Caractéristiques techniques principales	Extraction ou recyclage, moteur puissant, éclairage LED
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 15 cm
Poids	10 kg
Compatibilités	Compatible avec les cuisines de taille standard
Type de filtre	Filtre à charbon et filtre métallique
Puissance d'aspiration	300 m³/h
Fonctions principales	Aspiration des fumées, éclairage de la zone de cuisson
Entretien et nettoyage	Filtres lavables au lave-vaisselle, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de filtres et pièces de rechange sur demande
Normes de sécurité	Conforme aux normes CE, protection contre les surcharges électriques
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - EUROPA2630 FALMEC

Comment nettoyer le filtre à graisse du FALMEC EUROPA2630 ?

Retirez le filtre à graisse et lavez-le à l'eau chaude savonneuse. Vous pouvez également le placer au lave-vaisselle à basse température. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Quelle est la puissance d'aspiration du FALMEC EUROPA2630 ?

Le FALMEC EUROPA2630 a une puissance d'aspiration de 750 m³/h, offrant une excellente efficacité pour éliminer les fumées et les odeurs.

Le FALMEC EUROPA2630 émet-il des bruits forts lors de son utilisation ?

Le niveau sonore varie selon les vitesses. En mode maximum, le bruit peut atteindre 70 dB. Pour un fonctionnement plus silencieux, utilisez les vitesses inférieures.

Comment installer le FALMEC EUROPA2630 ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de respecter les distances minimales par rapport à la surface de cuisson et de connecter l'appareil à une source d'alimentation adéquate.

Quelles ampoules dois-je utiliser pour le FALMEC EUROPA2630 ?

Utilisez des ampoules LED de type E14 avec une puissance maximale de 3 W pour un éclairage efficace et économe en énergie.

Le FALMEC EUROPA2630 peut-il être utilisé sans évacuation extérieure ?

Oui, le FALMEC EUROPA2630 peut fonctionner en mode recyclage avec des filtres à charbon actif, permettant une circulation de l'air sans évacuation extérieure.

Quelle est la largeur du FALMEC EUROPA2630 ?

Le FALMEC EUROPA2630 a une largeur de 60 cm, ce qui le rend adapté à la plupart des cuisines standard.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que l'appareil est correctement alimenté et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel pour un diagnostic.

Comment remplacer le filtre à charbon du FALMEC EUROPA2630 ?

Pour remplacer le filtre à charbon, ouvrez le panneau d'accès, retirez l'ancien filtre et insérez le nouveau en vous assurant qu'il est bien en place.

Quelle est la garantie du FALMEC EUROPA2630 ?

Le FALMEC EUROPA2630 est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Vérifiez les conditions spécifiques de votre revendeur.

MODE D'EMPLOI EUROPA2630 FALMEC

Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin.

Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les averissements correspondants.

La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.

Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.

Veiller à ce que les enfants ne jouent pas avec l'appareil.

L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.

Si le cable d'alimentation est abîme, demander au fabricant, à un Service après-vente agréé ou à une personne experimentée de le replacer afin de prévenir tout risque de danger.

Les modifications eventuelles de l'installation électrique, qui s'avent nécessaires pour monter la hotte, doivent être faites par du personnel compétent.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agréé.

Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.

Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pieces détachées.

Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.

La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cusinières domestiques.

Le fabricant decline toute responsabilité en cas d'usage imprepre.

Le poids maximal des objets éventuels places ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.

Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches degraisse ou d'huile.

Pour executer cette opération, le constructeur recommende l'utilisation des lingettes détergentes fournies avec la lampe.

Le fabricant decline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.

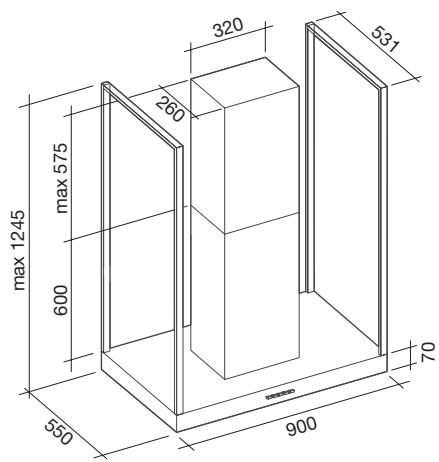

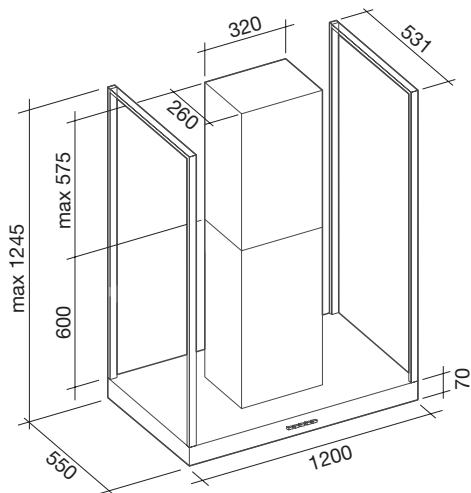

CHARACTERISTIQUES TECHNIQUES

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.

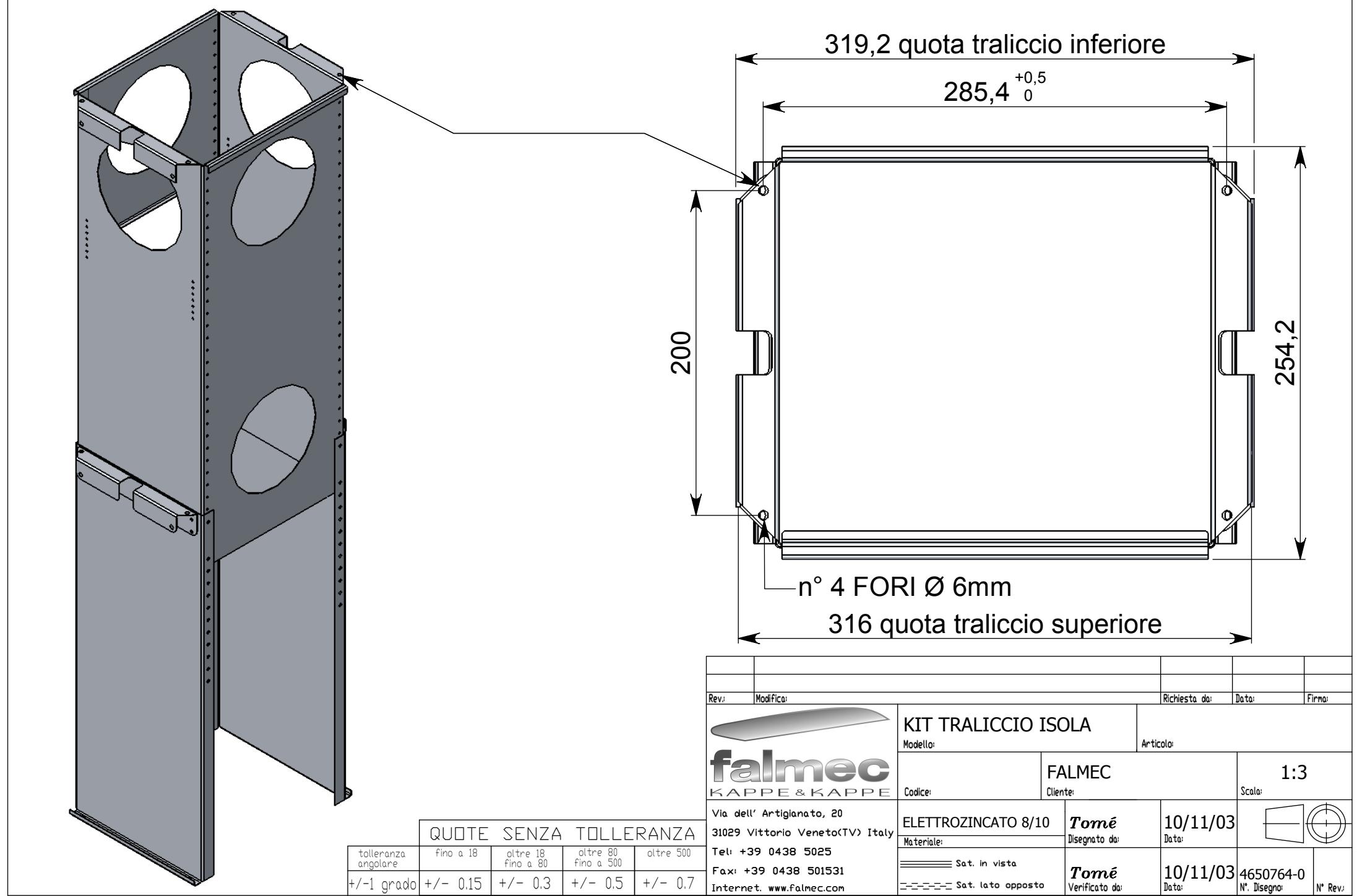

MONTAGE

(partie réservée au personnel qualifié pour le montage de la hotte)

Distance minimale: distance entre la surface de support des casseroles sur la table de cuisson et la partie la plus BASSE de la hotte. Quand la hotte est placée au-dessus d'un apparéil à gaz, cette distance doit être d'au moins 65 cm (voir figure C1). Si la notice de l' apparéil à gaz indique une distance supérieure, il faut en tener compte.

Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.

Le tuyau doit être légèrement incliné (environ 10% ) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.

Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.

Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.

Si la hotte fonctionne en même temps que d'autres apparciels alimentés au gaz ou avec d'autres combustibles (chaudières, poèles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.

Instructions de montage: voir section «O» de la présente notice.

BRANCHEMENT ÉLECTRIQUE

(partie réservée au personnel qualifié pour le branchement) ATTENTION!

Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.

S'assurer qu'aucun fil n'est débranché ou coupé; si c'est le cas, contacter le Service après-vente le plus proche.

S'adresser à du personnel qualifié pour le branchement électrique.

Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B). Certains appareils peuvent être munis d'un cable sans fiche ; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que:

• le fil jaune-vert doit être utilisé pour la mise à la terre;
• le fil bleu doit être utilisé pour le neutre;
• le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70^ ;
• monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.

Si un apparéil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation.

Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.

Avant de brancher l'appareil, vérifier si :

• la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques ;
• la prise de terre est correcte et fonctionnelle :
• le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
• la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté.

Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.

HOTTE VERSION À ÉVACUATION EX-TERIEURE (aspirante)

Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.

Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.

Il faut enlever les filtres au charbon actif s'ils sont prevus ; pour les extraire, voir les instructions reportées au point F.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres apparéils qui fonctionnent au gaz ou avec d'autres combustibles.

Indication spécifique pour l'Allemagne :

Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

HOTTE VERSION À RECYCLAGE D'AIR (filtrante)

Dans cette version, l'air passé à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.

Vérifier si les filtrés au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.

Lorsque la hotte est en modalité de filtrage enlevez la soupape de non return placée sur le raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans

des conditions normales et la première vitesse pour maintainir l'air propre en consommant peu d'énergie électrique.

Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.

FONCTIONNEMENT

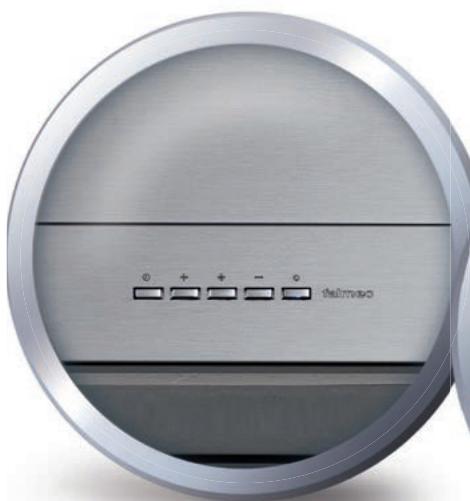

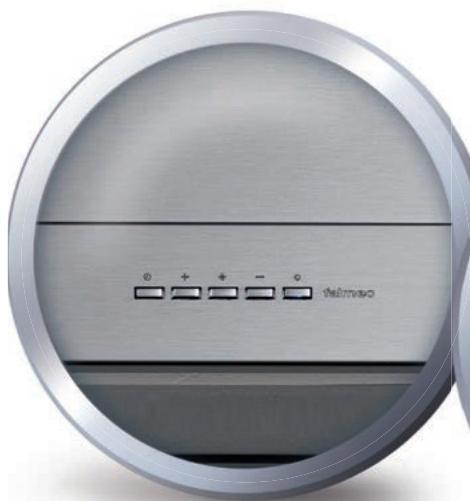

1. BOITIER DE COMMANDE À 5 TOUCHES

LUMIÈRE - Bouton

ON/OFF LUMIERE

MOTEUR - Bouton 1, 2, 3, OFF

1: fait demarrer le moteur à la vitesse minimale
2: fait demarrer le moteur à la vitesse moyenne
3: fait démarrer le moteur à la vitesse maximale

OFF: éteint le moteur

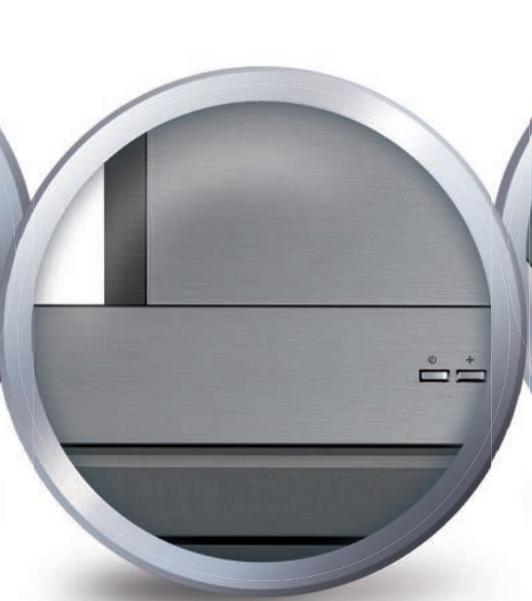

2. BOITIER DE COMMANDE ÉLECTRONIQUE

Bouton lumière

• ON: lumière allumée (bouton allumé);
• OFF:luimiere eteinte;

Bouton -

Cette touche permet de réduire la vitesse du moteur.

Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.

Bouton +

Les vitesses 1, 2 et 3 sont indiquées grâce auvoyant correspondant qui s'allume, à l'exclusion duvoyant lumière et de la minuterie.

(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.

La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passée automatiquement à la 3e vitesse au bout d'environ 15 minutes).

Bouton mode

Fonction : marche et arrêt du moteur de la hotte.

La fonction vitesse désirée permet demettre le moteur en marche à la dernière vitesse selectionnée avant l'arrêt.

En option: version avec télécommande (disponible uniquement sur certaines versions).

AVERTISSEMENTS :

Placer l'appareil loin de sources d'ondes électromagnétiques pouvant interférer avec l'électronique de la hotte.

Distance maximale de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres apparciels.

Bouton lumière de la télécommande : on/off lumière.

Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche, appuyer indifféremment sur la touche ^+ ou sur la touche-.

Bouton minuterie : voir instructions ci-dessous.

Bouton minuterie et saturation des filtres

• Cette fonction permet d'eteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée précédemment (bouton avec lumière clignotante).
• Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).

Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.

Eteindre ensuite la hotte et la rallumer pour voir si I'alarme a disparu.

FILTRES INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER

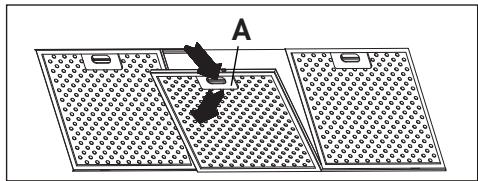

1. Filtres METALLIQUES

Pour extraire le filtré métallique anti-graisse, il suffit d'agir sur la poignée. A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire partager du rail arrêté. Proceder de la même façon pour le remon-ter mais en sens inverse.

Hotte avec panneau pour aspiration perimetrale:

• Ouvrir le panneau. Pour-retirer le filtré métallique anti-graisses, actionner la poignée A.

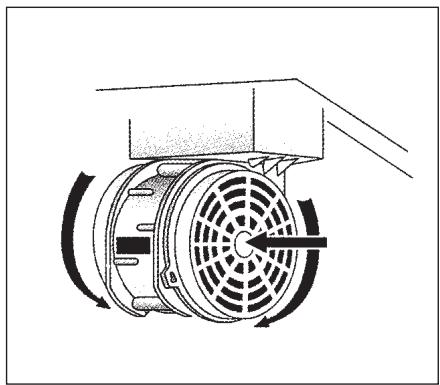

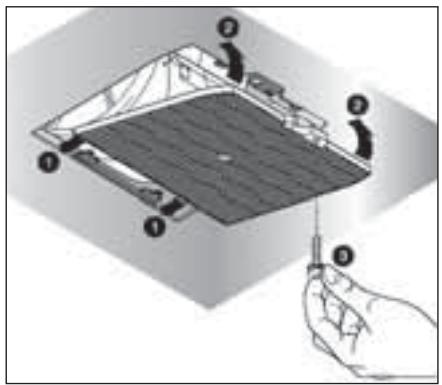

2. Filtres AU CHARBON ACTIF

Procedure comme suit pour remplaner les filtrres au charbon actif : enlever les filtrres métalliques comme indiqué plus haut, ce qui permet d'acceder facilement aux deux filtrres qui sont accrochés sur le côte droit et gauche du convoyeur.

Pour le montage/remplacement, voir la figure.

S'il s'agit d'une hotte avec logement pour le moteur, le filtrte se trouve dans la partie inférieure de ce dernier. Pour le montage/remplacement, voir la figure.

Pour commander les filtres neufs, se servir du coupon joint à la notice ou s'adresser au distributeur.

3. PANNEAU REMOVIBILE

Suivez les instructions sur l'image. H3 pour enlever le panneau.

ÉCLAIRAGE MONTAGE ET REMPLACEMENT

1. PLAFONNIER

Pour remplacer l'ampoule:

a) S'assurer que l'appareil est débranché.
b) Dévisser la vis de soutien A.
c) Remplacer l'ampoule par un modele similaire (max. 25 W, voir indication a proximé de l'ampoule).

ATTENTION! Les ampôules ayant une forme et un débit autre que cette originaire pourrait abîmer sérieusement le logement de l'ampôule.

2. SPOT

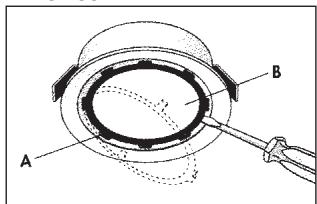

Proceder comme suit pour remplacer l'ampoule ("Round halogen light"):

a) S'assurer que l'appareil est débranché.
b) Enlever l'anneau A qui soutient le verre en faisant levier avec un tournevis.
c) Enlever le verre B pour acceder au logement de l'ampoule.
d) Remplacer l'ampoule par une ampoule analogue (halogène max. 20 W, 12 Volt douille G4).
e) Remonter le verre de protection B en le fixant avec l'anneau A prévu à cet effet.

Round halogen light

Pour remplacer la lampe "Dicroic lamp":

a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Enlever la lampe en utilisant un tournevis (voir figure)
c) Remplacer la lampe par une lampe similaire (dichroique max. 20 W, 12 Volt).

Dicroic spot

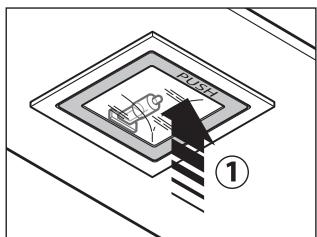

Pour remplacer la lampe du "Square halogen light":

a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se referme pas correctement, repeter l'opération du point b.

3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)

Remplacement du tube fluorescent:

a) Débrancher l'appareil du réseau d'alimentation;
b) Enlever l'eventuel panneau en acier en devissant les vis de fixation.

Extraire le tube fluorescent en le faisant tourner de 90^ , et le remplacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele);

c) Rebrancher l'appareil au réseau d'alimentation.

ENTRETIEN ET NETTOYAGE

L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage liéquant des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.

1. FILTRES ANTI-GRAISSE METALLIQUES

Ils servent à retenir les particules deGRAisse en suspension. Il est donc

conseilé de les laver chaque mois dans de l'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter.

Pour le démontage et le montage, voir les instructions au point H1. Répéter féquèment l'opération.

2. FILTRES AU CHARBON ACTIF

Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuéré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être replacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour replacer les filtres au charbon actif, suivre les instructions du point H2.

3. NETTOYAGE EXTERIEUR DE LA HOTTE

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.

Ne nettoyer qu'avec un chiffonouple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-empreinte (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon reche ni le type de chiffon pour nettoyer l'acier que I'on trouve généralement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de I'inox.

La surface définitivement abîmée de l'inox sera la conséquence directe du non-respect de ces indications.

La notice complète doit être conservée avec l'appareil.

Le fabricant decline toute responsabilité si ces indications ne sont pas respectées.

4. NETTOYAGE INTÉRIEUR DE LA HOTTE

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;

Ne pas utiliser de produits contenant des substances abrasives. Toutjours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.

SECURITE AVERTISSEMENTS

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.

Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.

La distance minimale de sécurité entre la table de cuisson et la hotter doit être d'au moins 65 cm.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi : l'huile surchauffée pourrait prendre feu.

• S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotter en même temps que certains apparèils qui utilisent le gaz ou autre comme combustible.

• Ne pas allumer de flammes libres en dessous de la hotte.

• Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

• S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.

Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.

GARANTIE

L'appareil est couvert par la garantie.

Les conditions de garantie sont reportees en entier au dos de cette notice.

Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans cette notice. Il se reserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant comprometter les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

MONTAGE HOTTE À ILOT AVEC STRUCTURE INTERNE DE SUPPORT ET SUPPORT RALLONGE

Phase 1

a) Identifier la hauteur (H1=65) souhaitée pour le positionnement de la hotter (fig.1).
b) Faire coulisser les structures internes de support (C) et (C1) jusqu'à obtention de la hauteur souhaïée (H2), puis les bloquer à l'aide des 8 vis (V2) taraudeuses (Fig. 1).
c) Fixer la structure interne de support (C) et la bride (SP) au plafond en utilisant 8 chevilles Fisher 8 et vis correspondantes (V1) (Fig. 1.1).
d) Dans le cas de faux plafond, la bride (SP) peut être fixée au niveau du faux plafond (fig. 1.2).

Phase 2

a) Enfilier la rallonge dans la cheminée et les fixer ensemble avec du scotch de papier (Fig. 2).
b) Fixer l'ensemble cheminée-rallonge (D + E) à la bride (SP) au moyen des 4 vis métriques M4 (V3) sans les serrer définitivement (Fig. 2).
c) Dans le cas de version aspirante : identifier la hauteur optimale du tuyau rigide ou flexible d'évacuation des fumées (F) et le connecter au raccord moteur.

Phase 3

a-b) Soulever la hotte en l'accrochant aux 4 vis métriques M5 (V4) prévissées à la structure interne de support (C) (centre les troux Ø11 sur la structure de renforcement interieur de la hotte et la déplacer latéralement) (Fig. 3).
c) Serrer définitivement les 4 vis M5 (V4).
d-e-f) Enlever le scotch de papier, dévisser les 4 vis métriques M4 (V3) visées précédemment sur la bride (SP) et faire couilisser vers le bas l'ensemble cheminée-rallonge.
g) écuter la connexion du tuyau au raccord de l'orifice d'évacuation au pla-fond (dans le cas de version aspirante).

Exécuter la connexion électrique seulement après avoir déconnecté l'alimentation électrique.

h) Fixer la ballonge à la bride (SP) au moyen des 4 vis métriques M4 (V3), sans les serrer définitivement.

Fixer définitivement la ballonge à la bride (SP) en serrant les 4 vis métriques M4 (V3).

i) Fixer la cheminée par l'intermédiaire de 2 vis taraudeuses (V5).

Commandes électroniques rétro-éclairées
Inox anti-trace

Étagère verre

Caracteristiques

• Acier anti-trace Fasteel
• Aspiration périmétrale
• Commandes électroniques rétro-eclairées
• Filtres àGRAISSE METALLIQUES lavables
  Éclairage LED
• 1 Filtre à charbon actif livre
• Fonction recyclage ou évacuation

Mateur et Commandes	800 m3/h P.EL. 4 vitesses
Filtres	“Base” 274x274 mm  charbon actif : 114164
Éclairage	LED 4x1,2 W

Distance minimale du plan de travail 63 cm

Etagère - 90 cm

Éclairage

LED 4x1,2 W

Performances

• Capacité d'évacuation : 800 m³/h

Vitesse du moteur	1	2	3	4
Niveau sonore dB (A) re 1pW - I.E.C.60704-2-13	40	50	58	65
Capacité (m3/h)	225	335	460	655
Puisance (W)	87	112	150	243
Pression (Pa)	190	290	360	420

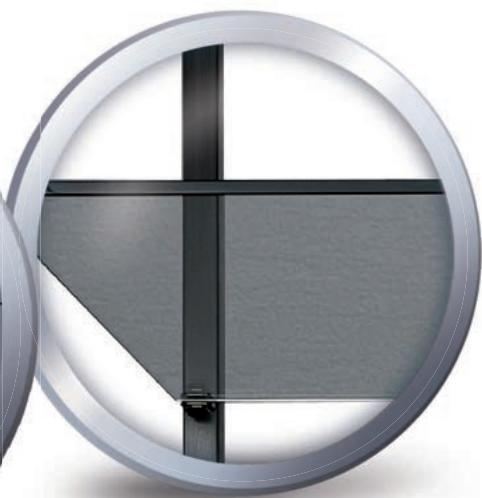

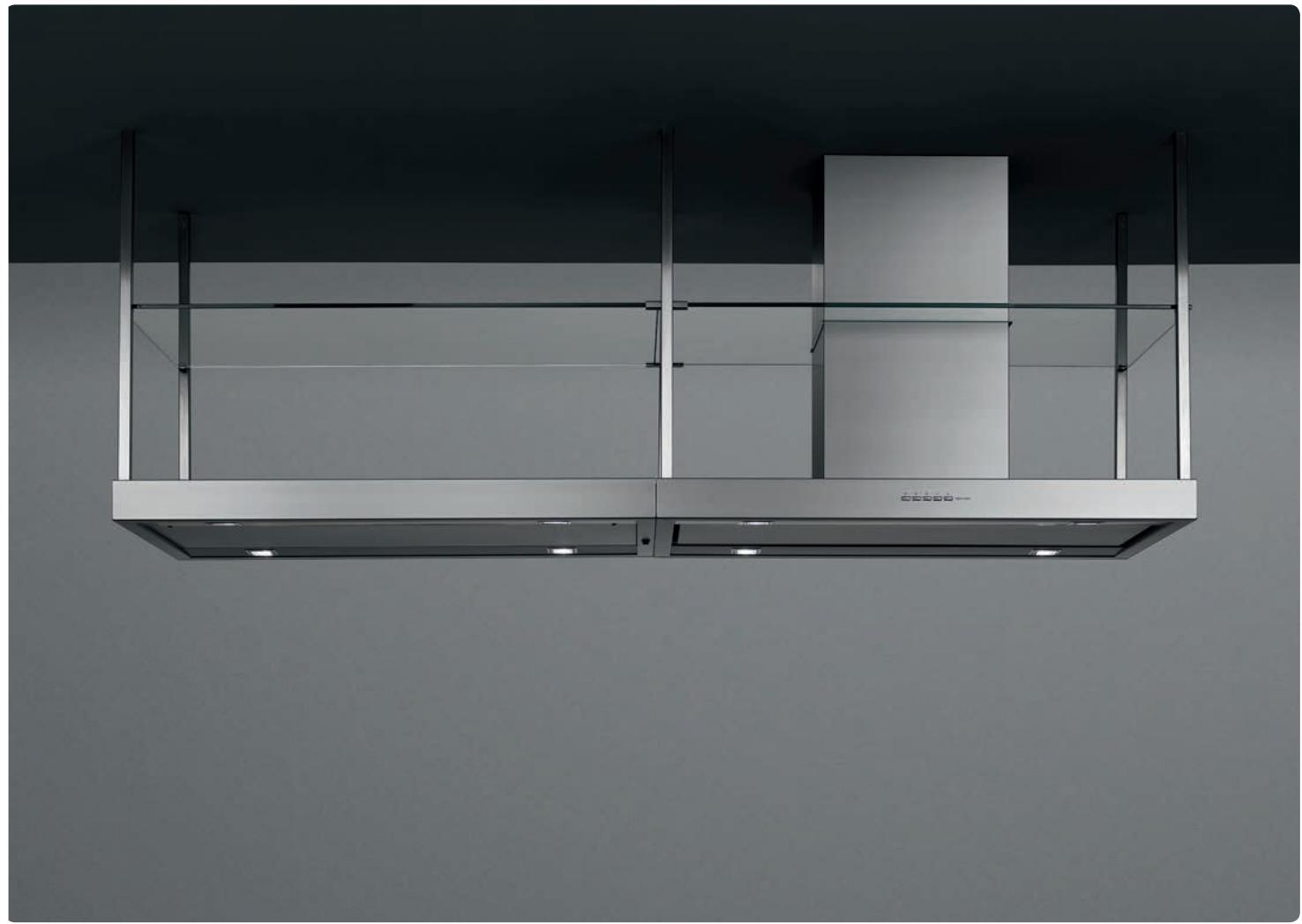

Options

• Moteur départé sous combe
• Étagère inox 90 cm
• Verre hotter 90 cm
  Verre etagere 90 cm
• Déflecteur d'air

Donnéeslogistiques

	Dimensions (HxLxP) (mm)	Volume (m3)	Poids brut / net (kg)	Code EAN	Code article
Hotte Îlot	550x1035x740	0,42	40/35	8034122200392	113765
Étagère inox 90 cm	280x1035x740	0,21	18/17	3700338201472	114751
Verre hotte	90x1000x680	0,06	6/5	8034122700038	114205
Verre étagère 90 cm	-	-	10/9	8034122700052	114169
Filtre à charbon	-	-	-	8034122703534	114164
Mot. dép. comble	370x440x390	0,06	5/4	8034122708225	120860
Mot. dép. extérieur	530x550x270	0,08	11/10	8034122707453	118358
Déflecteur d'air	-	-	-	8034122707723	119624

Commandes électroniques rétro-éclairées
Inox anti-trace

Étagère verre

Caracteristiques

• Acier anti-trace Fasteel
• Aspiration périmétrale
• Commandes électroniques rétro-eclairées
• Filtres àGRAISSE METALLIQUES lavables
• Éclairage LED
• 1 Filtre à charbon actif livre
• Fonction recyclage ou évacuation

Moteur et Commandes 800 m³/h P.EL. 4 vitesses

Filtres "Base" 274x274 mm

A charbon actif : 114164

Éclairage LED 4x1,2 W

Distance minimale du plan de travail 63 cm

Etagère - 90 cm

Éclairage LED 4x1,2 W

Performances

• Capacité d'évacuation : 800 m³/h

Vitesse du moteur	1	2	3	4
Niveau sonore dB (A) re 1pW - I.E.C.60704-2-13	40	50	58	65
Capacité (m3/h)	225	335	460	655
Puisance (W)	87	112	150	243
Pression (Pa)	190	290	360	420

Options

• Moteur départé sous combe
• Étagère inox 90 cm
• Verre hotter 90 cm
  Verre etagere 90 cm
• Déflecteur d'air

Donnéeslogistiques

	Dimensions (HxLxP) (mm)	Volume (m3)	Poids brut / net (kg)	Code EAN	Code article
Hotte Îlot	550x1330x725	0,53	48/41	8034122200187	113766
Verre hotte	80x1280x680	0,07	10/9	8034122700045	114206
Étagère inox 90 cm	280x1035x740	0,21	18/17	3700338201472	114751
Filtre à charbon	-	-	-	8034122703534	114164
Verre étagère 90 cm	-	-	10/9	8034122700052	114169
Mot. dép. comble	370x440x390	0,06	5/4	8034122708225	120860
Mot. dép. extérieur	530x550x270	0,08	11/10	8034122707433	118358
Déflecteur d'air	-	-	-	8034122707723	119624

ISTRUZIONE MONTAGGIO TRALICCI CAPPA E MENSOLA EUROPA ISOLA MOUNTING INSTRUCTION FOR LATTICE-WORK HOOD AND SHELF EUROPA

COD.: 110020215
