MODE D'EMPLOI FXL 63ITW BLANC FAURE

Notice d'utilisation

Table de cuisson

Nous vous remercions d'avoir besoin ici appeareil.

Nous vous souhaitons de profiter pleinement de votre nouvel apparéil et nous espérons que vous désisirez de nouveau notre marque lors de votre prochain achat d' apparéil électroménager.

Veuillez lore attentivement cette notice d'utilisation et conservez-la comme documentation de reférence pendant toute la durée de vie du produit. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 5
Description de l'appareil 8
Utilisation de votre table de cuisson 9
Avant la première utilisation de votre apparéil 11
Conseils d'utilisation 12
Entretien et nettoyage 14
Garantie/service-clientèle 27

A l'attention de l'installateur

Caracteristiques techniques 17
Installation 18

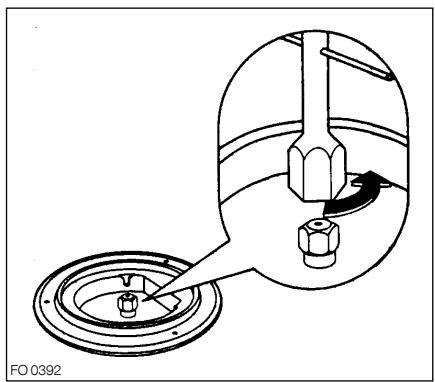

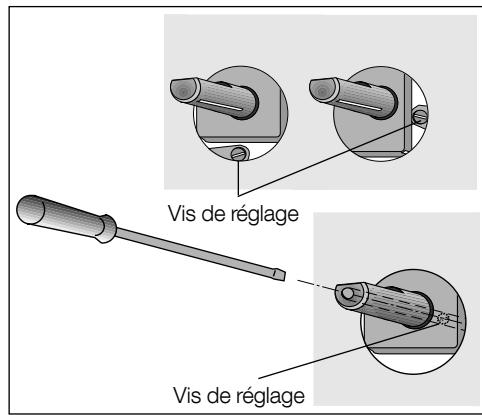

Adaptation des brûleurs au gaz utilisé 22

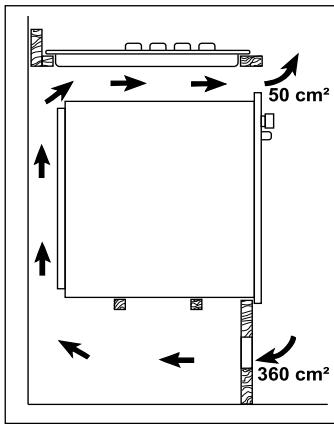

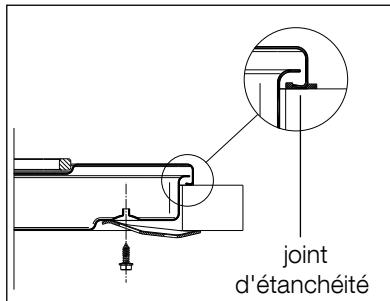

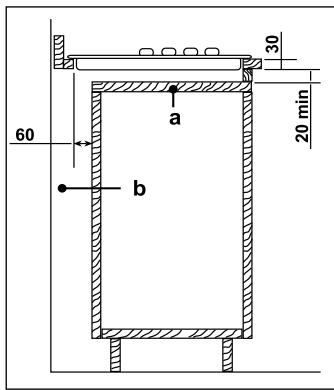

Encastrement 24
Possibilities d'encastrement 26

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Cet apparéil est conforme aux Directives Communitaires CEE suivantes :

2006/95 (Basse Tension) ;
90/396(Appareil Gaz)；
- 2004/108(Compatibilité Electromagnétique) et modifications successives.

FABRICANT :

Ces instructions sont valables uniquement pour les pays dont les symboles d'identification figurent au verso de la couverture de cette notice d'utilisation et sur l'appareil lui-même.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
Votre apparéil a été concu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été concu. Vous évi-terez ainsi des risques matériel et corporel.
Débranchez votre apparéil avant toute opération de nettoyage manuel. N'utilissez que des produits du commerce non corrosifs ou non inflammables. Tout projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre apparéil est équipé d'un éclairage, débranchez l' apparéil avant de procédérer au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électro-cuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant et après le fonctionnement, les recipients et leur contenu peuvent bas-culer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûture.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre apparéil.

Veuillez tire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enclèvement dont vous garderez un exemplaire.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentalles, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer

uneutilisationde l'appareil sans danger.

• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant desteroler un récipient.
• N'utilise jamais votre table à vide (sans récipient dessus)
  Assurez-vous que les manettes sont toujours en position arrêt «0» / «<\text{●}»» lorsque l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectues que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aéro-sols, ..)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laïsez rien sur la table de cuisson. Une mise en fonctionnement accidenten

telle pours trait provoquer un incendie.

• Si vous utilisez un apparéil électricque à proximité de votre table de cuisson, voirlez a ce que le cable d'alimentation de cet apparéil électricque ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvenient subsiste, faites appel au service après-vente.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électricquement et complètement refroidi.
• L'appareil ne peut être nettoyé à la vapeur chaude ni avec apparéil à jet de vapeur chaude.
  L'utilisation d'un appeareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle

ou installez un dispositif d'airation mecanique.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fénètre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
  Veillez à ne rien laisser sur la table pendant et après l'utilisation des zone de cuisson (torchons, feuilles d'aluminium, plastique, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilise jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• N'utilisez que les accessoires livrés avec votre apparéil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuees par un personnel qualifie et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installeur qualifié ou adressez-vous à la Compagnie de distribution du gaz de votre région.
• Cette table est concise pour fonctionner en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposezles dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àprous Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la miseau rebut de l'appareil dans les règles de l'art, nous preservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seronttraités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué I'achat.

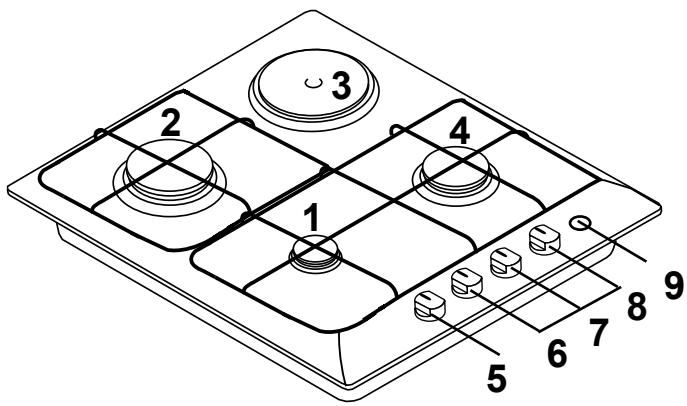

Description de l'appareil

1 Brûleur auxiliaire
2 Brûleur ultra-rapide
3 Plaque électrique
4 Brûleur semi-rapide
5 Manette de commande de la plaque électrique

6-7-8 Manettes de commande des brûleurs
9 Voyant de fonctionnement de la plaque

Utilisation de votre table de cuisson

Eloignez les jeunes enfants de l'appareil pendant et après son fonctionnement. Vous évitezez ainsi qu'ils se brûlent en touchant la surface chaude de votre apparéil.

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

$$ = \text {p o s i t i o n} $$

$$ = \text {d e b i t m a x i m u m} $$

$$ = \text {d e b i t m i n i m u m} $$

Chaque brûleur est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Chaque brûleur est équipé d'une sécurité thermocouple qui coupe l'arrivée de gaz si la flamme s'éteint accidentellement (débordement, courant d'air, etc.).

Pour allumer un brûleur

1. Appuyez sur la commande du brû-leur besoin, et tournez-la vers la gauche jusqu'àu repère de début maximum (☆).
2. Maintenez la commande enforcée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple (Fig.1 - D). En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie

que le chapeau (Fig.1-A) et la couronne (Fig.1-B) du brûleur soient placé correctement.

1. Placez le recipient sur le brûleur.
2. Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour éteindre les brûleurs

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt.

Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

Lorsque you faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Ne maintenez pas la manette de commande pressée plus de 15 secondes.

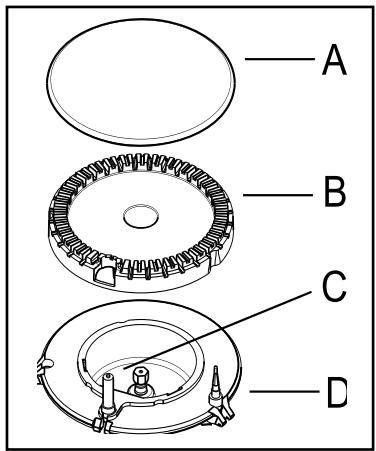

A - Chapeau du brûleur
Fig. 1
B - Coronne du brûleur
C - Bougie d'allumage
D-Thermocouple

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette et positionnez-la sur la position "arrêt". Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.
Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position "arêt" et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

La plaque électrique

Cette table de cuisson est équipée d'une plaque électrique à 7 positions.

Pourmettre enfonnennementla plaque,tournezla manette correspondante sur la positiondésirée.

La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la croite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1: allure de chauffe minimale

Position 6: allure de chauffe maximale

Ces types de plaque de cuisson portent en leur centre un cercle rouge peint, qui au fil du temps, risque de disparaitre.

Voyant de fonctionnement de la plaque

Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

Lorsque you faites des fritures, surveillance attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

En tenant compte de la quantité d'aliements à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des saucas, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, dé-congélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crépes, biftecks
6	Biftecks, tranches de viande, biscuits, raisie de viande

Avant la première utilisation de votre apparéil

Avant la première utilisation de votre apparéil, retirez toutes les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se trouver sur le plan de cuisson.

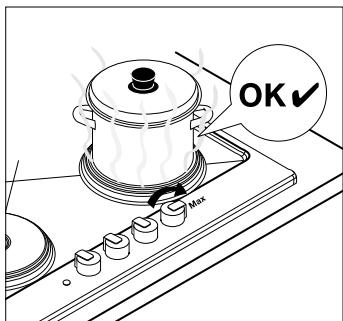

Avant la première utilisation de la plaque électrique:

1. Placez un écipient de diamètre adapté à la plaque électrique au 3/4 rempli d'eau.
2. Faites chauffer la plaque en positionnant la manette correspondante sur la position «maximum» pendant 10 minutes (jusqu'à ébullition).
3. Placez ensuite la manette sur la position «minimum» et laissez-la fonctionner pendant 20 minutes environ.
4. Aèrez la piece afin de limiter le dégagement de vapeur.

Lors de cette première mise en fonctionnement de la plaque, il se produit une odeur plutôt de sagreable ou une odeur de brûlé. Ceci est normal et les odeurs disparaîtrent après un certain temps.

Après cette opération, laissez refroidir la plaque de cuisson puis nettoyez la avec un chiffon doux humidifié d'eau chaude.

i Conseils d'utilisation

Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des membres adaptés au diamètre des brûleurs.

Brûleur rapide

diamètre du récipient 24 - 26 cm

Brûleur semi - rapide

diamètre du récipient 18-20-22 cm

Brûleur auxiliaire

diamètre du écipient 10-14-16 cm

• Ne placez un récipient sur un brûleur qu'après avoir allumé celui-ci.
  N'utilise que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du écipient.
• Lors de l'utilisation de la table de cuisson, il est impératif de respecter les diamètres indiqués pour chaque zone de cuisson, afin d'éviter la dépréciation des manéttes de commande.
  Surveillez attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si vous utilisez une casserole dont le diamètre est plus petit que celui qui est recommandé, la flamme va s'étendre au-delà de la base inférieure du récipient, causant une surchauffe au niveau de la poignée du récipient.
• Si la flamme d'un brûleur s'éteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendeze une minute avant de rallumer le brûleur.
• Les surfaces en acier inoxydable peuvent ternir s'ils sont excessivement chauffés. La cuisson prolongée avec des cassetoles en faïence ou des plats en fonte n'est pas recommandée.

De plus, n'utilisez pas de papier d'alluminium pour recouvrir les récipients pendant leur utilisation.

Veillez à ce que les reçipients ne débordent pas du plan de cuisson et à centerer vos reçipients sur les zones de cuisson.
- N'utilise pas de recipients instables ou déformés: ils peuvent se renverser et provoquer un accident.
- Les membres ne doivent pas entraire en contact avec les commandes.
L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire: ouvre une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

La plaque électrique

• Choisissez des bénépents à fond épais et bien plat (fond dressé) et utilisez plusieurs un bénépient dont le diamètre est proportionné à la plaque.
• Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériel entre la plaque et le recipient.
• Chaque fois que la recette le permet, couvrez votre salarié, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
• Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.

Entretien et nettoyage

Avant de procéder au nettoyage: débranchez électriquement l'appareil, assurez-vous que toutes les manéttes sont sur la position arrêt "●"/"0" et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, enPNANT SOIN d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnes des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les courones et chapeaux de brûleurs parfaitement secs.

Les grilles

Les grilles ne peuvent pas etre lavés en lave-vaiselle ; ils doivent etre lavés à la main.

• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.
  Pour que les brûleurs fonctionnent correctement, après le nettoyage, veillez à ce que les grilles soient correctement positionnées (les fils de la grille doivent être centrés par rapport aux brûleurs).

Veillez à ne pas endommager la table de cuisson lors de la mise en place des grilles.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.
Pour un excellent nettoyage du plan de cuisson, les manettes sont amovi-bles.
Assurez-vous que la manette soit sur la position "Arrêt".
Retirez la manette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucn cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson ou sesituent le les éléments électriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiège (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les ori-fices de la table.
  Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.
• N'utilise pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou d'éponge à face abrasive.
• N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
• Enlevez rapidement de la table de cuisson les taches de vinaigre, citron, sel et les substances acides et alcalines en général.

La plaque électrique

• ÀpRES chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintainue bien sèche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
• De temps en temps, et avant toute période prolongée de non'utilisation, gratissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouvezEZ également des produits spécifique de protection et d'entretien dans le commerce.
• Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Nettoyage de la bougie d'allumage

Ces apparèils sont munis d'allumeurs électriques. L'allumage est assure par une "bougie" en céramique avec une électrode métallique (Page 9 - Fig. 1-lettre C). Pour éviter les difficultés d'allumage, maintainir ces deux éléments en parfait état de propre et voirlez à ce que les orifice des brûleurs ne soient pas obstrués.

éristiques techniques

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

(voir chapitre "Encastrement")

Largeur: 550 mm

Profondeur: 470 mm

Dimensions de l'appareil

Largeur: 580 mm

Profondeur: 500 mm

Puisssance des bruleurs

Brûleur Ultra-Rapide 3,2 kW

Brûleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Puisance de la plaque electrique

Plaque électrique (ø 145) 1,5 kW

Alimentation: 230 ~V 50 ~Hz

Air nécessaire à la combustion 16 m³/h

Catégorie: III1c2E+3+

Appareil de classe 3

Appareil régle en Usine pour fonctionner avec gaz type :

G20/G25 (2E+) 20/25 mbar

Installation

Emplacement

Les meubles juxtaposés aux côtés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci.

Les bords latéraux de la découpe pratiquée doivent se couver à au moins 100 mm des murs ou des meubles latéraux.

Les meubles suspendus ou les hotes doivent etre installés a une hauteur minimale de 650 mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matériaux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

L'installation et le branchement de l'appareil doivent etre effectués par un personnel qualifie con-formément aux textes reglementaires et regles de I'art en vigueur,notamment:
- Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquefies à l'intérieur des batiments d'habitation et leurs dépendances;
Norme DTU P 45 I 204, Installations de gaz (anciennement DTU n.° 61 -installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
- Règlement Sanitaire Départemental. Pour les apparèils raccordés au réseau électrique:
- Norme NF C 15 100 - Installations électriques à basse tension - Régles.

Recommendations

• Vérifiez que le début du compteur et le

diamètre des canalisations sont suffisants pour alimenter tous les apparueils de l'installation et vérifie que tous les raccords sont bienétanches;

• N'omettez pas d'instructor un robinet de barrageange visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 2).
2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivee de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Fig. 2

A) Ecrousitué à l'extrémite de la rampe
B) Joint
C) Raccord orientable

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tube souse, équipé de ses colliers (conformé à XPD 36-110) peut être utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionné qu'au butane. Si l'appareil fonctionné au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interposant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement letuyau d'arrivée du gaz et l'éventuel régulateur de pression. En cas d'anomalie remplacez lapiece défectueuse.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équi-pée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un cable d'alimentation et sont aptes au fonctionnement en 230V 50Hz

Appliquez au cable une fiche normalisee, pour la charge indiquee sur la plaque signaletique. Branchez la fiche a une prise adequate.

Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrompu par I'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplace que par un professionnel qualifies selon les normes en vigueur. Utilisez un cable de type H05 V2V2 d'une section adaptée à la charge.

En outre, il faut que le câble de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 90^

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs (Fig. 3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau 2).
4) Remplacez l'étiquette d'étagallonage (collée à côté du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

Les opérations ci-dessus peuvent être effectuees aisement après encastrement de la table de cuisson dans le meuble de cuisine.

Important: dans le cas d'un changement de gaz en butane, propane ou air propané, vous devez coller sur l'appareil à proximité de la plaque signalétique d'origine, l'étiquette correspondante (G30/G31 ou G130) fournie dans la pochette d'injecteurs.

Le réglage d'air des brûleurs de table est obtenu automatiquement par l'injcteur et n'est pas ajustable par d'autres moyens.

Le changement des injecteurs doit impérativement être suivi du réglage du début réduit (voir tableau 1).

Fig. 3

Tableau n°1 - Diamètre de la vis de réglage

Brûleur	Ø By-pass 1/100 mm.
Auxiliaire	28
Semi-rapide	32
Ultra Rapide	42

B. Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel ou Air propagated

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 4), celle-ci étant déjà prévue pour assurer le débit minimum.

Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuees aisement après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 4

Tableau n°2

TYPE DE BRULEUR	DéBIT CALORIFIQUE NOMINAL kW	DéBIT CALORIFIQUE MINIMUM kW	DéBIT CALORIFIQUE NOMINAL
			GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar			AIR PROPANE G130 8 mbar
			Repère injecteur 100/mm	m3/h		Repère injecteur 100/mm	g/h		Repère injecteur 100/mm	m3/h
				G20 20mbar	G25 25mbar		G30	G31
Auxiliaire	1,0	0,33	70	0,095	0,111	50	73	71	127	0,140
Semi-rapide	2,0	0,45	96	0,190	0,220	71	145	143	195	0,280
Ultra Rapide	3,2	0,75	121	0,305	0,354	88	233	229	255	0,448

Encastrement

Fig. 5

A = Brûleur auxiliaire

UR= Bruleur ultra-rapide

SR = Bruleur semi-rapide

PE= Plaque électrique

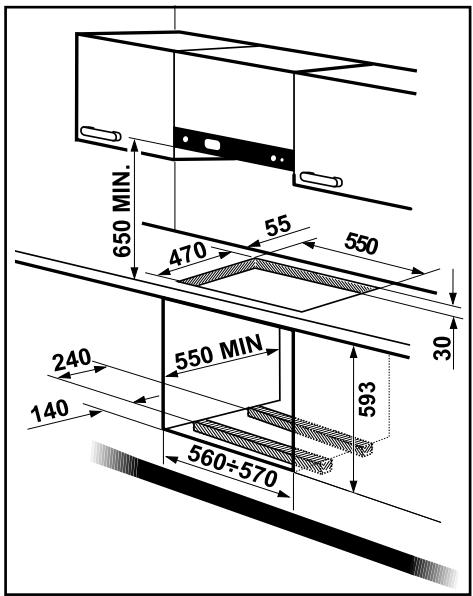

Les dimensions sont indiquées en millimètres.

Cette table de cuisson a ete concue pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 a 600 mm et les caractéristiques nécessaires.

Les tables de cuisson peuvent être montées dans un meuble ayant une ouverteure pour l'encastrement des dimensions indiqués à les Fig. 6.

Fig. 6

Côtés d'encastrement

La fixation de la table au meuble doit être effectuee de la façon suivante:

1. placez les joints fournis sur les bords de la découpe: positionnez les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans chevauchement;
2. placez la table dans la niche d'encastrement en la centrant correctement;
3. fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 7). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.

Les bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au dessus d'un lavevaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces apparuels électroménagers ne l'a pas formellement prévu.

La surface du plan de travail doit être plane et sans aspérité afin d'éviter toute contrainte physique sur l'appareil pouvant déterminer celui-ci.

Fig.7

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

Reportez you à la Fig. 8.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

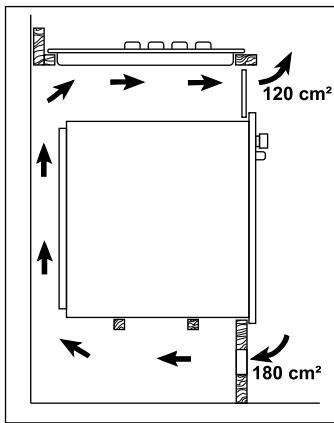

Au-dessus d'un four

Pour les côtes d'encastrement reportez vous à la Fig. 6. Prévoir deux supports pour l'aération. Les figures 9 et 10 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.

Les meubles suspendus ou les hotes doivent etre installés a une hauteur minimale de 650~mm au-dessus de la table de cuisson (Figure 6).

Fig. 8

a) Tablette amovable
b) Espace évientuel pour les raccordements

Fig. 9

Fig. 10

Garantie/service-clientèle

France

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre(AP)appareil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant I'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Si vousdeznouscontacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et ti- rer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfacti on à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

BP 50142-60307 SENLIS CEDEX
Tél.:[phone] (0,15 € TTC/mn)
Fax:[phone]
E-MAIL:[e-mail]
manence téléphonique du lundi au vendredi

Pour toute autre question:

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Plaque signalétique

En appelant un Service Àpès Vente, indiquez-lui le modele, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
