XL2730Z - Écran d'ordinateur BENO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED 27 pouces
Résolution	2560 x 1440 pixels (QHD)
Type d'écran	IPS (In-Plane Switching)
Fréquence de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Connectivité	HDMI, DisplayPort, USB
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	61.5 x 44.5 x 23.5 cm (avec support)
Poids	6.5 kg
Compatibilités	Compatible avec la plupart des systèmes d'exploitation (Windows, macOS, etc.)
Fonctions principales	Mode de jeu, réglage de la luminosité, ajustement de l'inclinaison
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Certifications CE, RoHS, et respect des normes de sécurité électrique
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - XL2730Z BENO

Comment régler la luminosité de mon BENO XL2730Z ?

Pour régler la luminosité, accédez au menu OSD en appuyant sur le bouton Menu de votre moniteur, puis naviguez jusqu'à 'Luminosité' et utilisez les boutons +/- pour ajuster le niveau.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est correctement alimenté et que le câble vidéo est bien connecté à votre ordinateur. Essayez de changer de port ou de câble pour isoler le problème.

Comment connecter mon BENO XL2730Z à un autre appareil ?

Utilisez un câble HDMI, DisplayPort ou DVI selon la sortie de votre appareil. Assurez-vous de sélectionner la bonne source d'entrée en appuyant sur le bouton 'Input' du moniteur.

Mon écran affiche des couleurs étranges, que faire ?

Vérifiez les réglages de couleur dans le menu OSD. Vous pouvez également essayer de réinitialiser les paramètres d'usine dans le menu pour restaurer les configurations par défaut.

Comment activer le mode de jeu sur mon BENO XL2730Z ?

Accédez au menu OSD, allez à la section 'Mode' et sélectionnez 'Mode de jeu'. Vous pouvez également personnaliser les paramètres selon vos préférences.

Que faire si le son ne fonctionne pas ?

Assurez-vous que le câble audio est correctement branché si vous utilisez des haut-parleurs externes. Vérifiez également que le volume n'est pas en mode muet et que les paramètres audio de votre ordinateur sont correctement configurés.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran spécialement conçu. Évitez d'utiliser des produits chimiques agressifs.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que l'alimentation est branchée et que le câble d'alimentation est en bon état. Testez une autre prise électrique pour vous assurer que le problème ne vient pas de l'alimentation.

Comment ajuster la hauteur de l'écran ?

Le BENO XL2730Z est équipé d'un support réglable. Tirez doucement l'écran vers le haut ou vers le bas pour ajuster la hauteur selon vos préférences.

MODE D'EMPLOI XL2730Z BENO

Manuel d'utilisation

Copyright

Copyright © 2014 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserves le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

La performance d'absence de scintillagement peut être affectée par des facteurs externes tels qu'une mauvaise qualité du cable, une alimentation instable, une interférence de signal, ou une mauvaise mise à la terre, et cela peut inclure d'autres facteurs externes que ceux mentionnés ci-dessus. (Applicable pour les modèles sans scintillagement seulement.)

Sécurité de l'alimentation électrique

Observe ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévite de votre monieur.

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez your equipment prs d'une prise electrique facilement accessible.
• Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous âtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
• Un cordon d'alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0,75mm^2 doit être utilisée.

Entretien et nettoyage

• Nettoyage. Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme déscrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

BenQ ecoFACTS

• Mercury-free LED-backlit display
• BFR/PVC-free casing plastics

• Eco-friendly ink printing in packaging box

• Affichage rétroéclairé par DÉL sans mercure

• Plastiques du boîtier sans BFR/PVC
• Impression à l'encre ecologique dans l'emballage

Sommaire

Copyright 2

Limitation de responsabilité 2

Sécurité de l'alimentation électrique 2

Pour commencer 5

Présentation du moniteur 7

Vue avant. 7

Vue arriere 7

Connexion 9

Installation matérielle du moniteur 10

Comment séparer le pied et la base 17

Ajuster la hauteur du moniteur 19

Réglage de l'angle de vision 20

Pivoter le moniteur 21

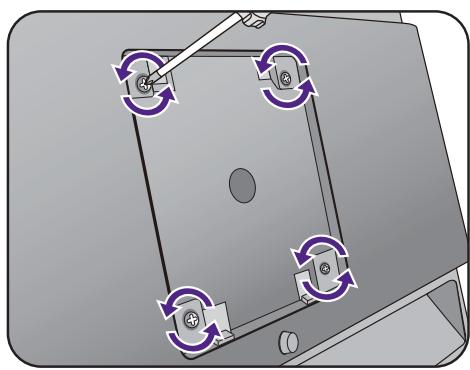

Utilisation du kit de montage du moniteur 23

Tirer pleinement profit de votre monitreur BenQ 24

Installation du moniteur sur un nouvel ordinateur 25

Mise à niveau du moniteur sur un ordinateur existant 26

Comment installer sur les systèmes Windows 8 (8.1) 27

Comment installer sur les systèmes Windows 7 28

Comment ajuster votre moniteur 29

Le panneau de commande 29

S Switch 30

Utilisation de base des menus 31

Configuration initiale pour les yeux 33

Optimisation de l'image 35

Personnaliser les touches spéciales 35

Configurer notrepropemodedejeu 36

Applquer un mode de jeu adapté automatiquement 36

Téléchargement de plus de modes de jeu en utilisant Game Mode Loader 36

Ajuster le mode d'affichage 37

Utiliser Echelonnage intelligent 37

Utiliser le Mode instantané 37

Contrôle avancé de votre monitreur Display Pilot 38

Naviguer dans le menu principal 39

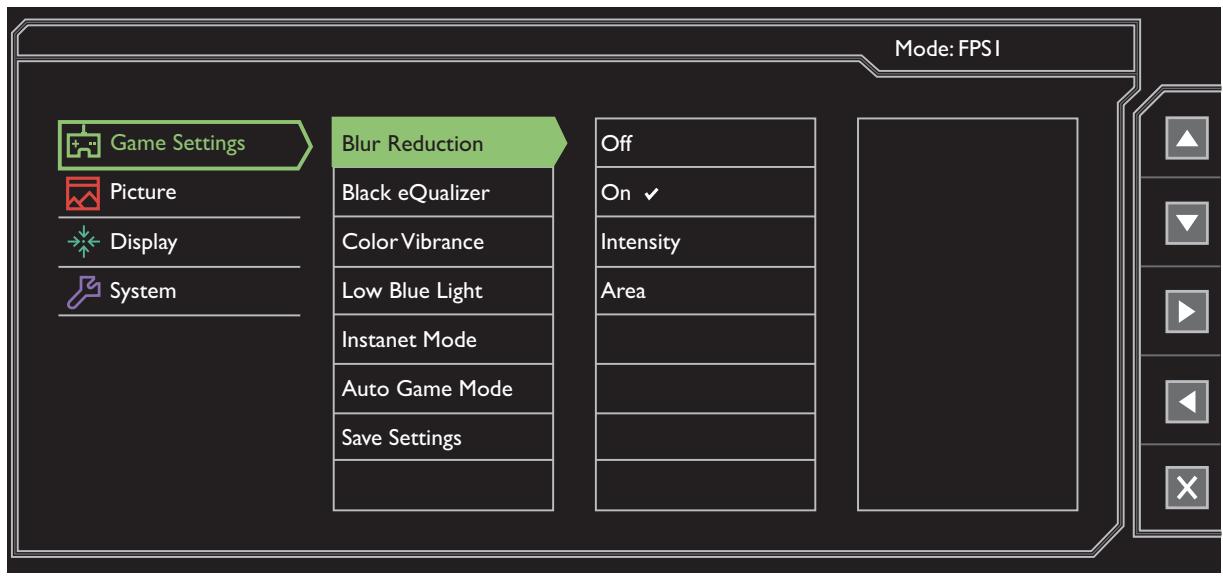

Menu Reglages de jeu 40

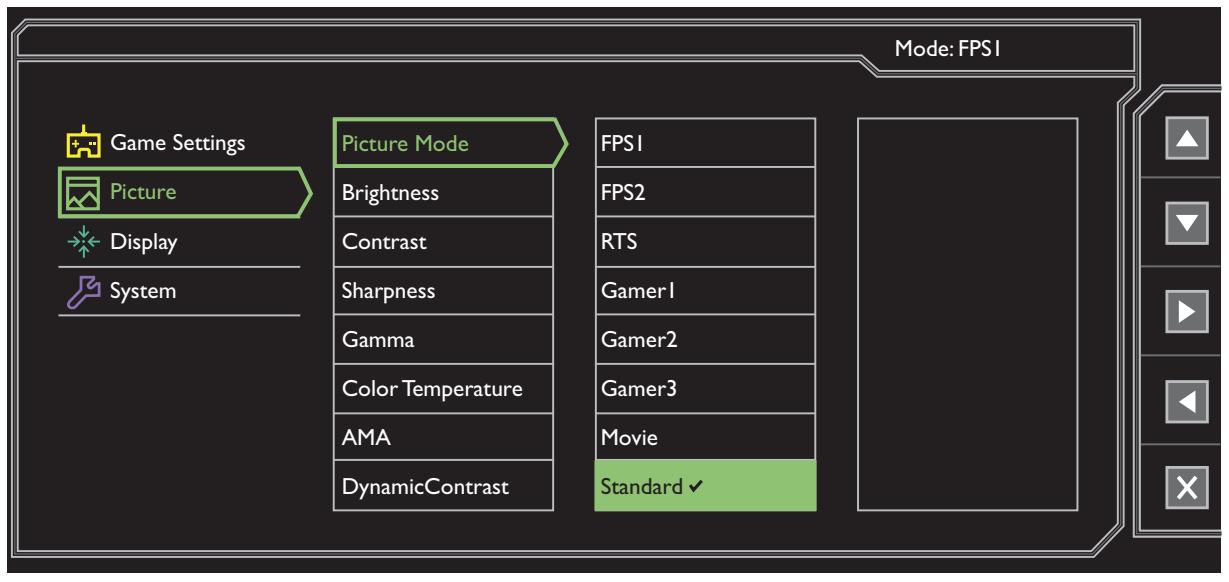

Menu Image 42

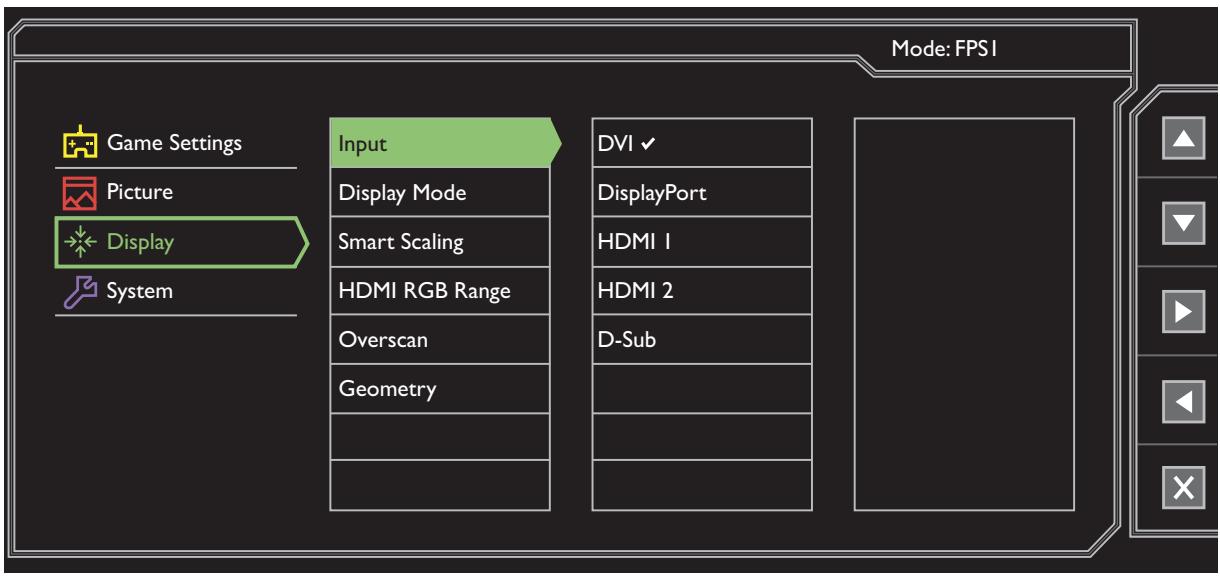

Menu d'affichage 45

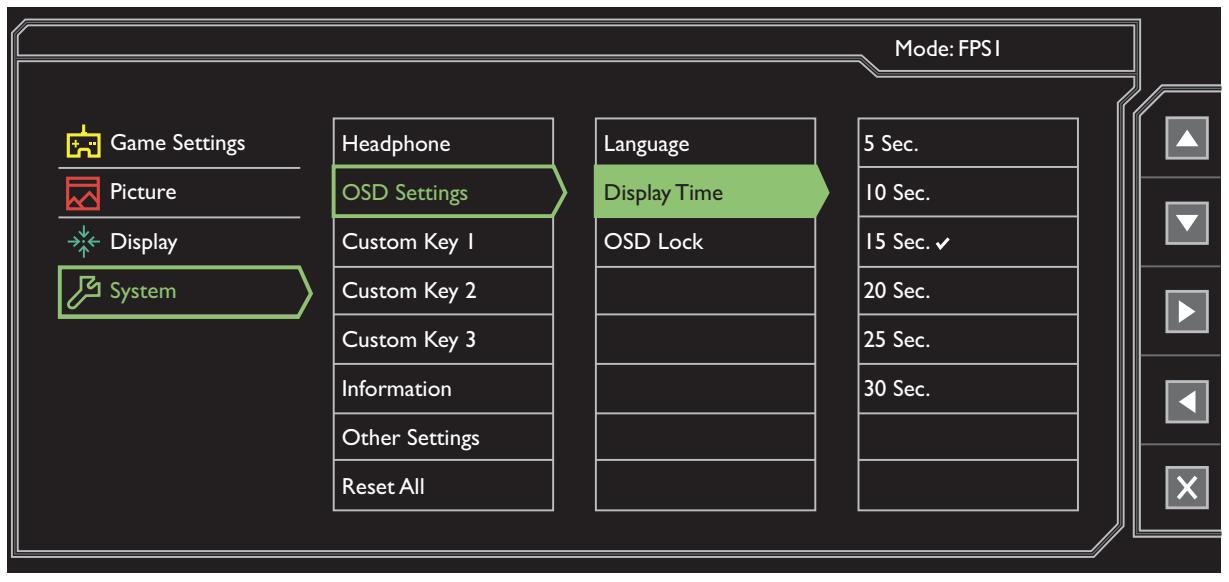

Menu Systeme 48

Dépannage 52

Foire aux questions (FAQ) 52

Pour plus d'aide ? 54

Pour commencer

Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achété votre moniteur.

Moniteur à cristaux liquides BenQ
Pied du moniteur
Base du moniteur

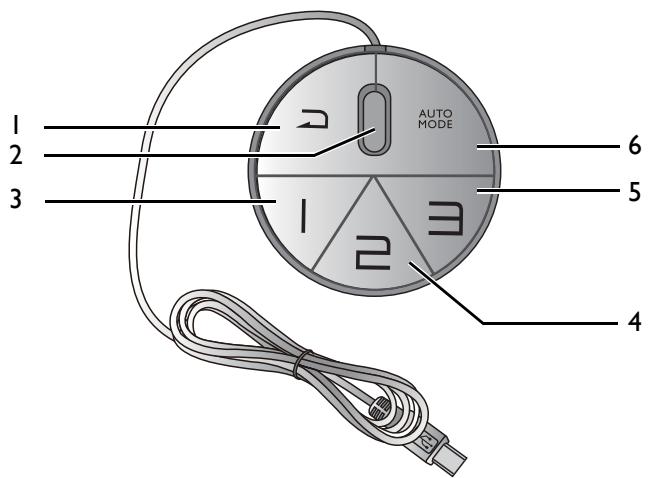

S Switch (Swift Switch)
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région.)
Câble USB
Câble matériel: D-Sub (Accessoire optionnel, vendu séparément)
Câble matériel: DVI-D à liaison double
Câble matériel: HDMI (Accessoire optionnel, vendu séparément)
Câble matériel: DP (Accessoire optionnel, vendu séparément)
Housse de protection

• Les accessoires disponibles et les images prsentées ici peuvent être différents du contenu réel et du produit fourni dans votre région. En ce qui concerne les câbles qui ne sont pas fournis avec votre produit, vous pouvez les acheter séparément.
• Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est ideale pour la protection du moniteur pendant le transport.

Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.

Présentation du moniteur

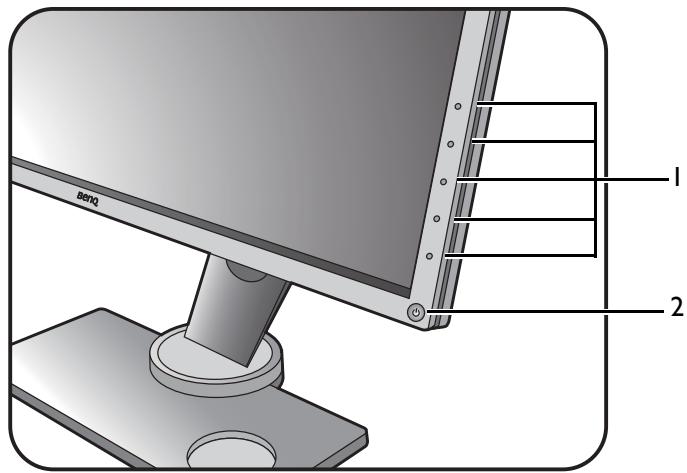

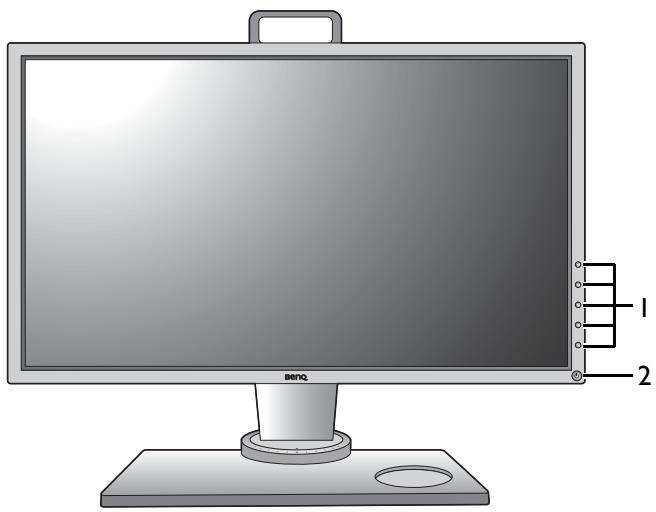

Vue avant

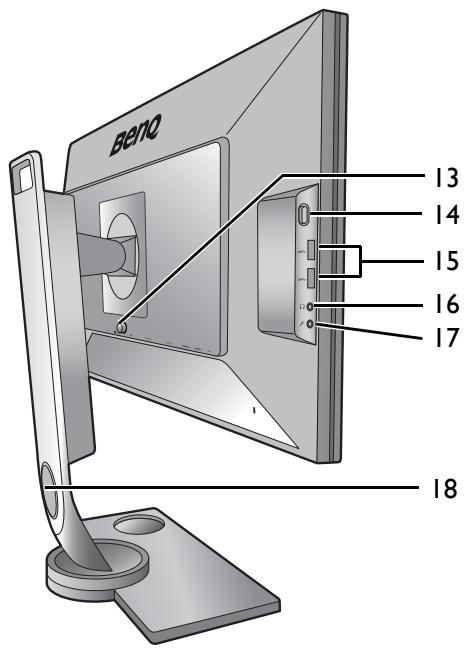

Vue arrrière

I. Boutons de commande
2. Bouton d'alimentation

1. Prise d'entrée alimentation secteur
2. Prise d'entrée Mic
3. Connecteur S Switch
4. Connecteur DisplayPort
5. Connecteur D-Sub
6. Connecteur DVI-D
7. Connecteur HDMI x 2
8. Port USB (montant ; connexion au PC)
   I I. Fente pour cadenas Kensington
9. Poignée

1. Bouton de libération du montage VESA
2. Crochet du casque
3. Ports USB x 2 (descendant; connexion aux péripériques USB)
4. Prise casque
5. Prise microphone
6. Trou de gestion des câbles

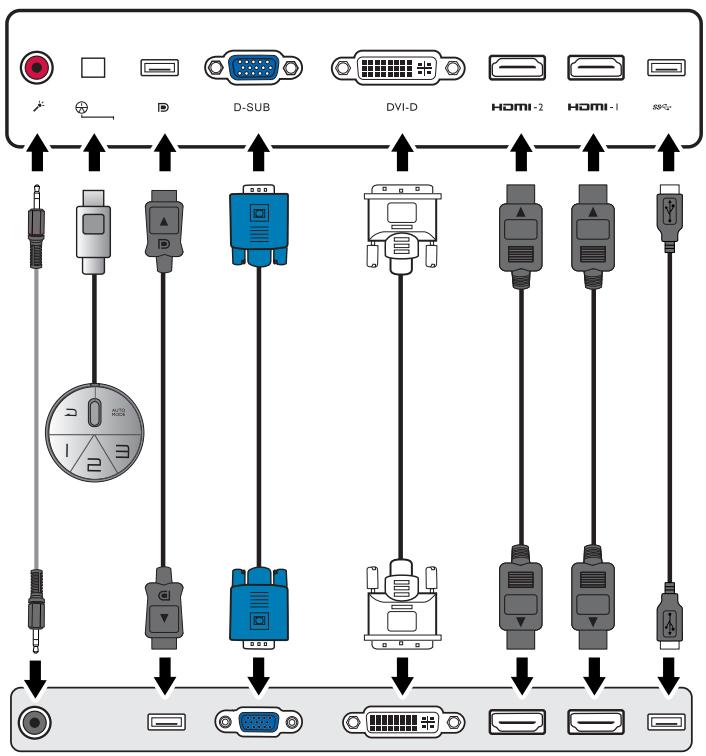

Connexion

Les illustrations de connexion suivantes sont pour votre référence seulement. En ce qui concerne les cables qui ne sont pas fournis avec votre produit, vous pouvez les acheter séparément.

Pour les méthodes de connexion détaillées, consultez la page 12 - 15.

• Si l'ordinaire est sous tension, vous devez lemettre hors tension avant de continuer.
  Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y'être invité.
• Les illustrations suivantes sont pour votre reférence seulement. Les prises d'entrée et de sortie disponibles peuvent varier selon le modele acheté.

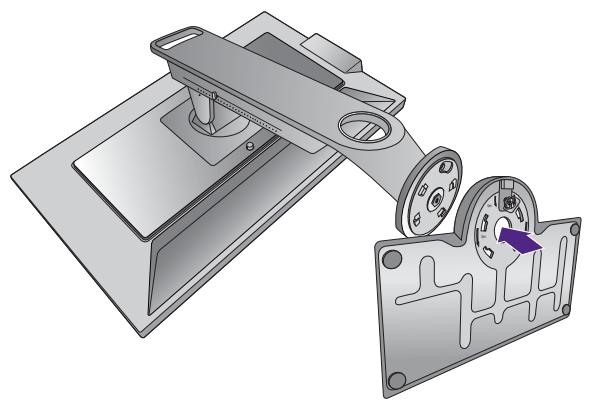

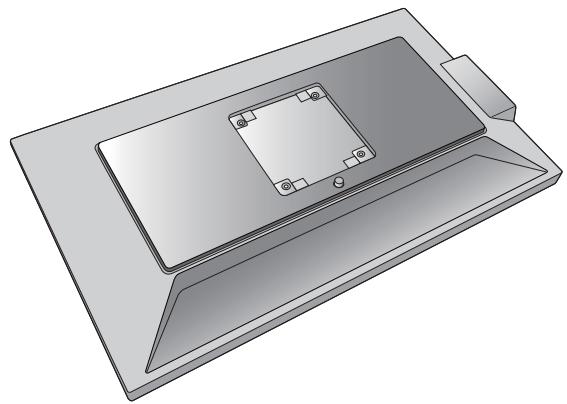

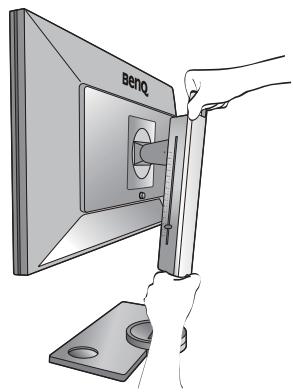

I. Fixez la base du moniteur.

Veuillez proceder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela félera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

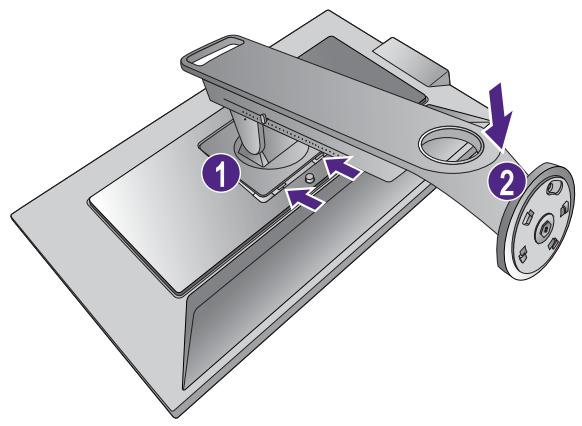

Orientez et alignez le bras du support avec le moniteur (1), puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place (2).

Orientez et alignez la partie creuse du pied avec l'extrémité du bras du support. Assurez-vous d'alignez la flèche à l'extrémité du pied avec celle sur la base du moniteur.

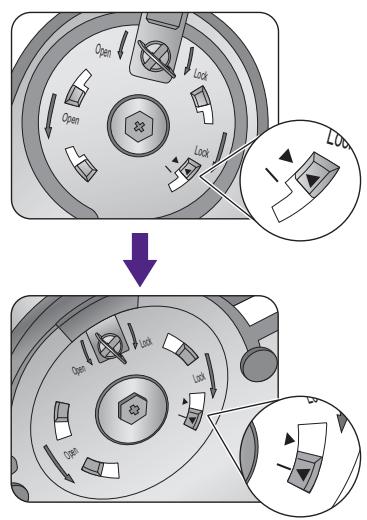

Tournez la base dans le sens antihoraire jusqu'à ne pas pouvoir aller plus loin.

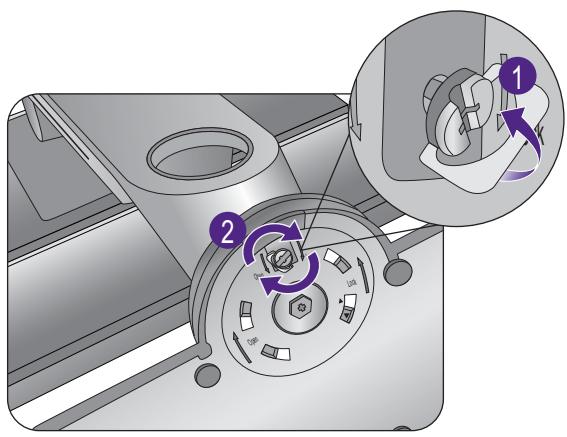

Soulevez l'anse de la vis (1) et serrez la vis comme illustré (2). Puis repoussez l'anse.

Reposez soigneusement le pied et la base.

Essayez doucement de séparer le pied et la base pour vérifier qu'ils sont bien assemblés.

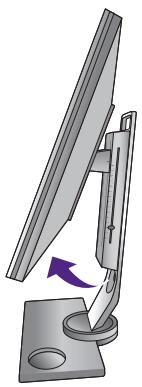

Soulevez doucement le moniteur, returnez-le et placez le droit sur son support sur une surface plane et égale.

Pour déplacer le moniteur, vous doivent tenir la poignée et le bas de la base du pied en même temps, comme illustré. Vous pouvez protégger le moniteur en utilisant la housse de protection fournie.

Vous pouvez souhaiter ajuster la hauteur du pied du moniteur. Voir « Ajuster la hauteur du moniteur » à la page 19 pour plus d'informations.

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

2. Connectez le cable video de l'ordinateur.

N'utilisez pas à la fois le cable DVI-D et le cable D-Sub sur le même ordinateur. Le seul cas dans lequel les deux cables peuvent être utilisés est s'ils sont connectés à deux ordinateurs différents avec les systèmes video appropriés.

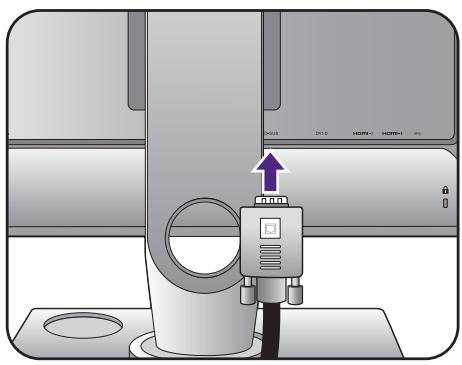

Pour connecter le cable D-Sub

Branchez le connecteur du cable D-Sub (à l'extrémité sans filtré ferrite) au connecteur video du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtré ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Pour connecter le cable DVI-D à liaison double

Branchez le connecteur du cable DVI-D à liaison double au connecteur video du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtre ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Soit

Ou

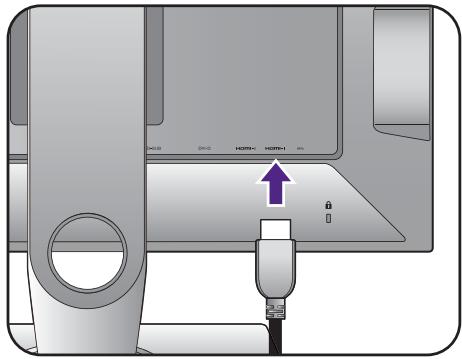

Pour connecter le cable HDMI

Branchez la prise du cable HDMI au port HDMI sur le moniteur. Branchez l'autre extrémité du cable au port HDMI d'un appeareil de sortie numérique.

Pour connecter le cable DP

Branchez le connecteur du cable DP au connecteur video du moniteur. Branchez l'autre prise du cable au connecteur video de l'ordinateur.

S'il y a plus d'une méthode de transmission video à votre disposition, vous pouze prendre la qualité d'image de chaque cable video en considération avant de faire la connexion.

• Meilleure qualité : HDMI / DVI-D / DP
• Bonne qualite : D-Sub

Les câbles video inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le produit fourni pour votre région.

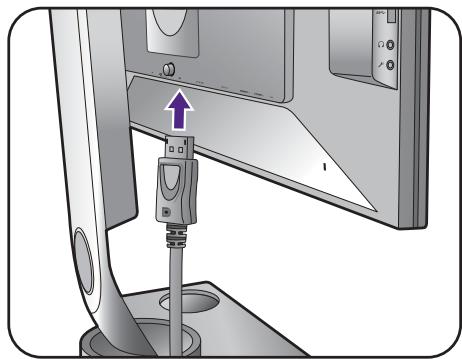

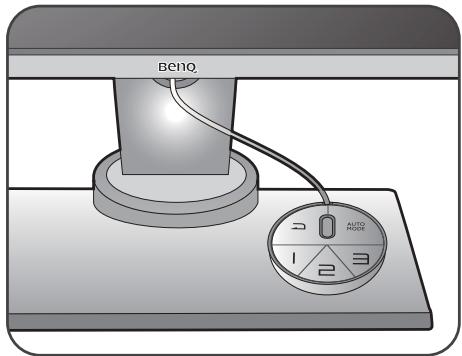

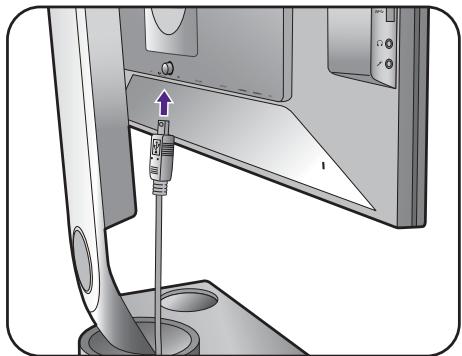

3. Connectez le S Switch au moniteur.

Connectez le S Switch à la prise S Switch située à l'arrière du moniteur. Et placez le S Switch correctement sur la base de votre moniteur.

Ou

Ou

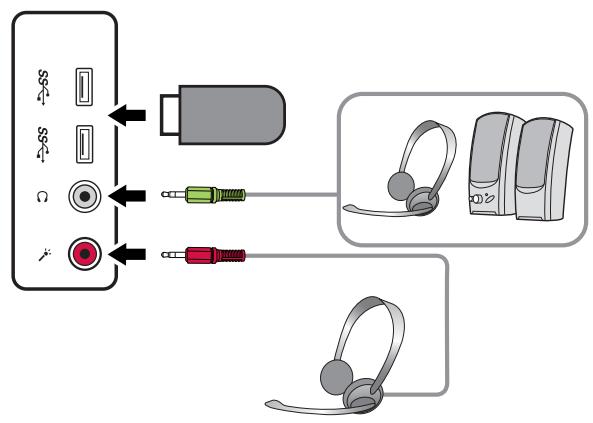

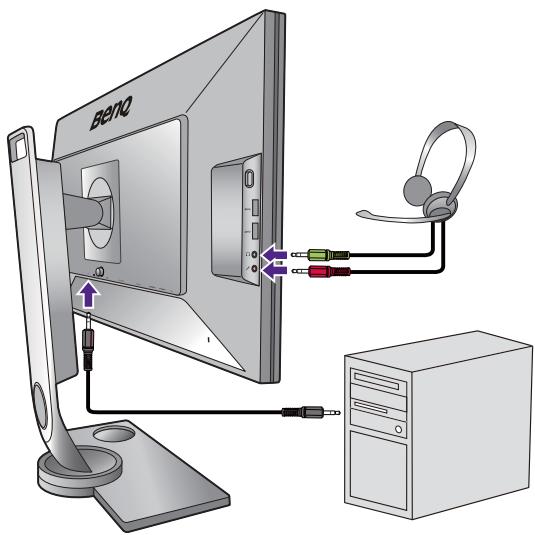

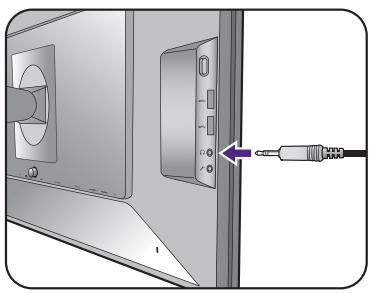

4. Connectez le casque.

Connectez le connecteur casque de votre casque à la prise casque sur le côté gauche du moniteur.

Connectez le cable audio entre le PC et le moniteur (via la prise d'entrée Mic à l'arrière). Et connectez le connecteur microphone sur le casque à la prise microphone sur le côte gauche du moniteur.

Les prises du casque ne fonctionnent que lorsque la source audio est HDMI ou DisplayPort.

Yououpouvezconneterlecasqueàlapriscasque surle cotoégauchedu moniteur.

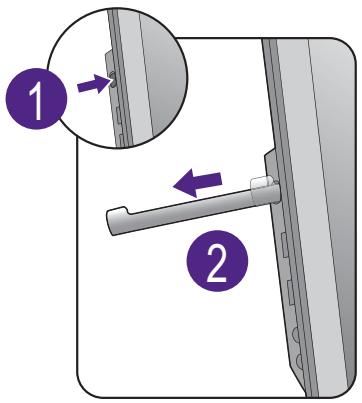

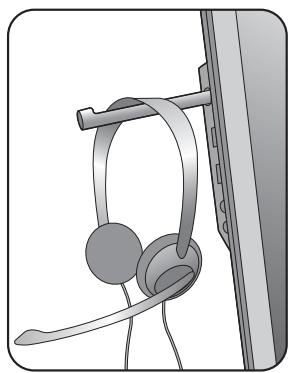

5. Utiliser le crochet du casque.

Appuyez pour libérer la prise casque sur le côté gauche du moniteur (1). Et retirez du crochet du casque (2).

Laissez-vous casque sur le crochet du casque si nécessaire.

La capacité de charge maximale du crochet du casque est 400g .

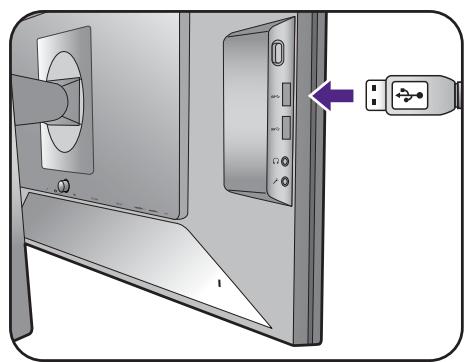

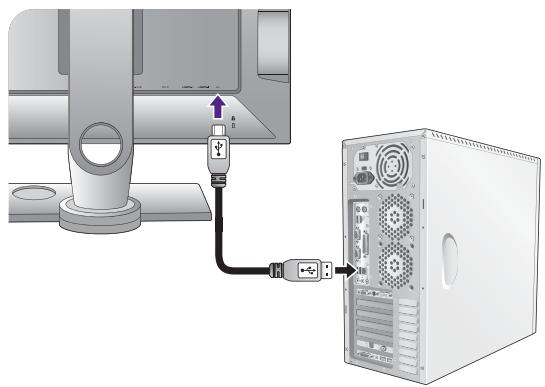

6. Connectez les péripériques USB.

Branchez le cable USB entre le PC et le moniteur (via le port USB montant au dos). Ce port USB montant transmet les données entre le PC et les péripériques USB connectés au moniteur.

Branchez les péripériques USB via les autres ports USB (descendant) sur le moniteur. Ces ports USB descendants transmettent les données entre les péripériques USB connectés et le port montant.

Voir l'imagé à droite.

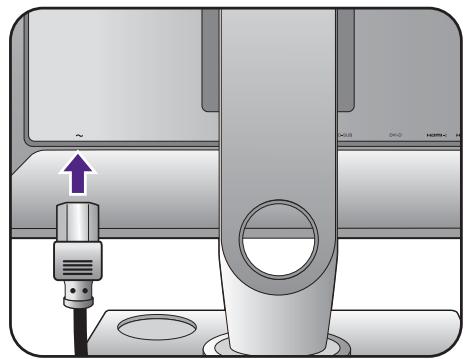

7. Connectez le cable d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquee sur l'arrière du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

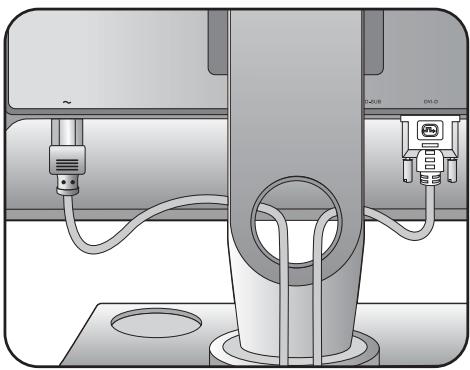

8. Organisez les câbles.

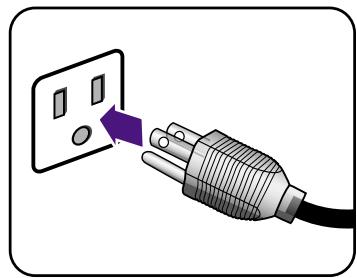

9. Connexion de l'alimentation et mise sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'image peut être différente du produit fourni dans votre région.

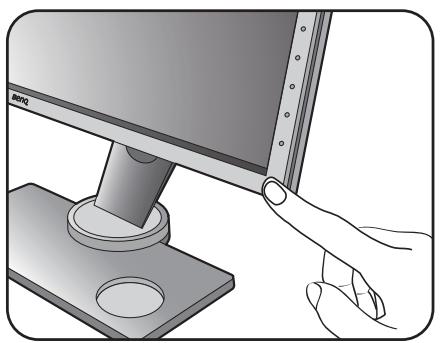

Allumez le moniteur en appuyant sur le bouton d'alimentation sur le moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de « Tirer pleinement profit de votre moniteur BenQ » à la page 24 pour installer le calcul du moniteur.

Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

Lorsque le moniteur est allumé, pour éviter la surchauffe, ne couvrez pas le moniteur avec la housse de protection fournie et n'obstruez pas les trous de ventilation.

Comment séparer le pied et la base

I. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez procédé avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.

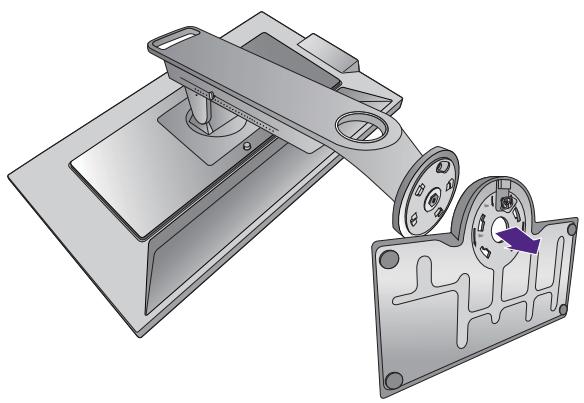

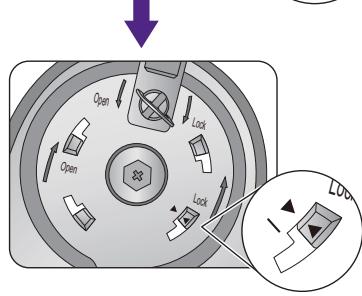

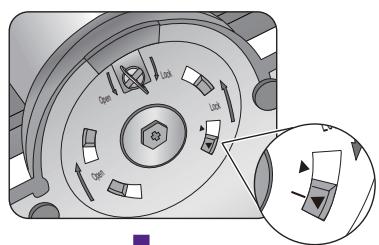

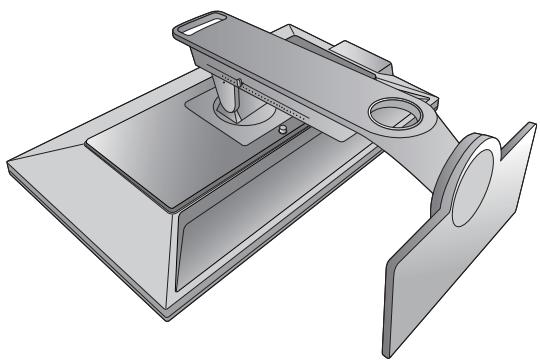

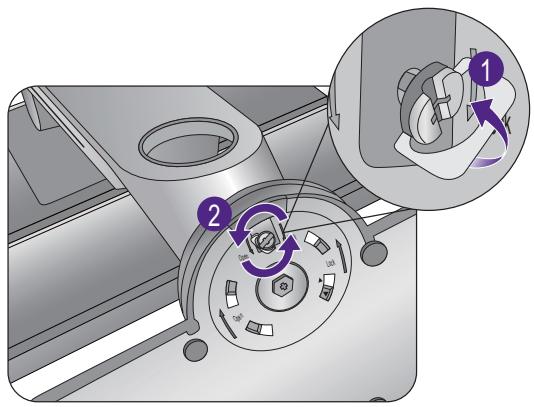

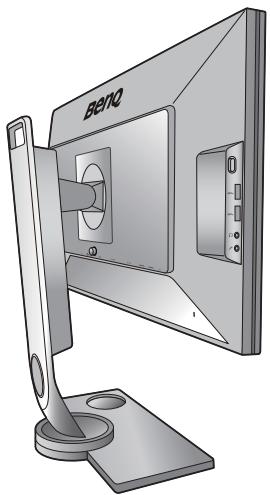

2. Retirez la base du moniteur.

Soulevez l'anse de la vis (1) et déverrouillez la vis comme illustré (2).

Tournez la base dans le sens hora jusqu'à ne pas pouvoir aller plus loin.

Puis, détachez la base du pied.

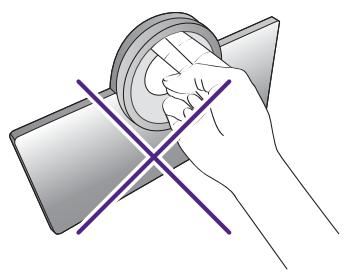

L'échelle d'ajustement sur la base du moniter peut être endommagée par une force excessive. Veuillez en prendre soin.

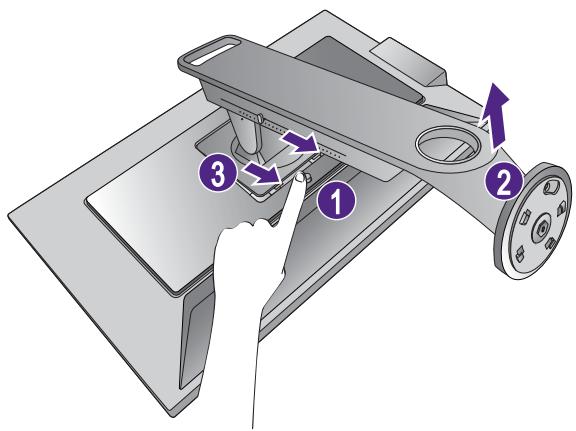

3. Retirez le support du moniteur.

Tout en appuyant et maintainant le bouton de libération du montage VESA (1), séparez le pied du moniteur (2 et 3).

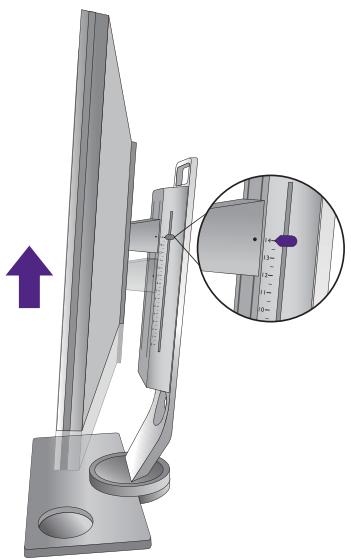

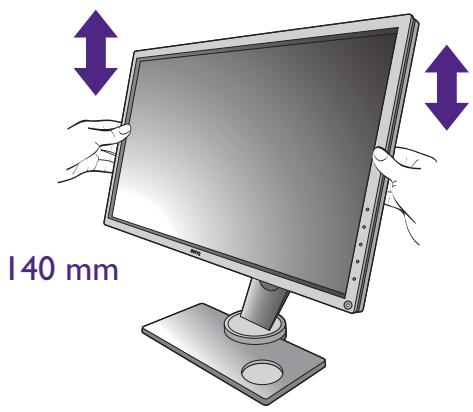

Ajuster la hauteur du moniteur

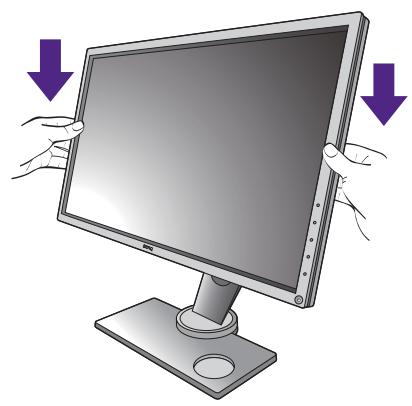

I. Pour ajuster la hauteur du moniteur, appuyez simultanément sur les côts gauche et droit de l'écran pour abaiser le moniteur ou le soulever à la hauteur désirée.

1. Une échelle d'ajustement sur le pied de l'écran permet de garder une trace de votre hauteur d'écran préféree. Déplacez le marqueur sur l'échelle à la hauteur du pied du moniteur que vous venez de régler.

• Évitez de placer les mains sur la partie supérieure ou inférieure du pied régable en hauteur ou en bas du moniteur, car le moniteur en montant ou descendant peut cause des blessures. Éloignez les enfants du moniteur lorsque vous effectuez cette opération.

• Si le moniteur a été pivoté en mode portrait et l'ajustement de la hauteur est souhaïte, vous devez noter que l'écran large empêchera au moniteur d'être abaisse à sa hauteur minimale.

Réglage de l'angle de vision

Vous pouvez positionner l'écran à l'angle souhaité avec une inclinaison du moniteur de -5° à +20°, une rotation du moniteur de 90° (total gauche et droite) et une hauteur du moniteur de 140 mm.

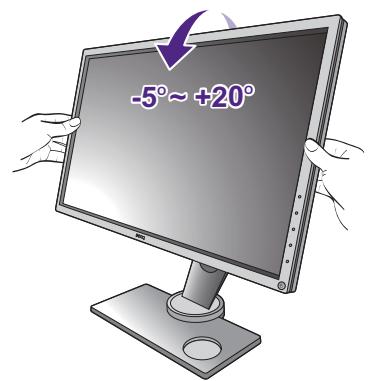

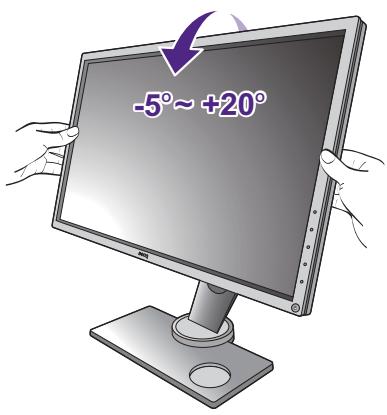

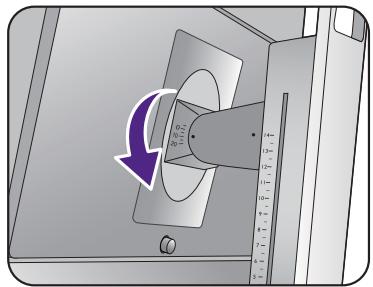

Incliner le moniteur

Inclinez le moniteur doucement. L'échelle en haut de la colonne permet de garder une trace de votre angle d'inclinaison préféRED.

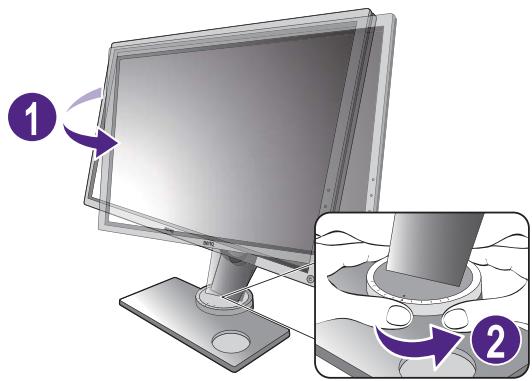

Faire pivoter le moniteur

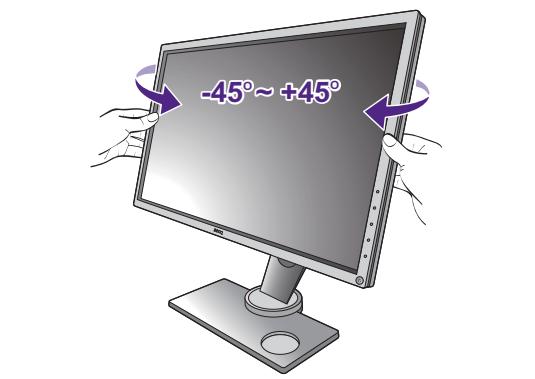

I. Faites tourner le moniteur vers la gauche ou vers la droite comme vous le souhaitez.
2. Faites tourner l'échelle d'ajustement sur la base du moniteur. L'intervalle de mesure est de 10 degrés, et vous pouvez ajuster dans l'angle de pivotement possible. Assurez-vous d'alignez la flèche en bas du pied avec celle sur l'échelle.

Cela permet de garder une trace de votre angle de pivotement préfééré.

Pivoter le moniteur

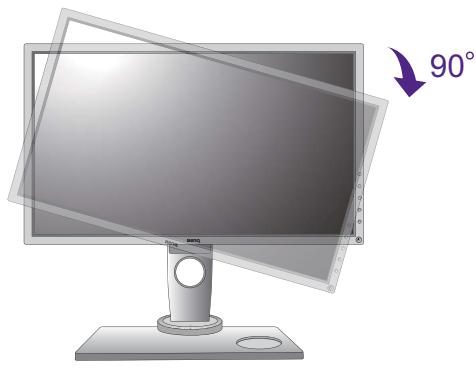

I. Faites pivoter l'affichage.

Avant de tournier le moniteur à une orientation en portrait, l'affichage doit être pivoté de 90 degrés.

Cliquez pour lancer le logiciel Display Pilot (installé depuis gaming.benq.com), et cochez Auto Pivot pour faire pivoter l'écran avec le moniteur automatiquement. Puis allez à Systeme > Autres réglages > Captrotation auto et Sélectionnez ACTIVÉ.

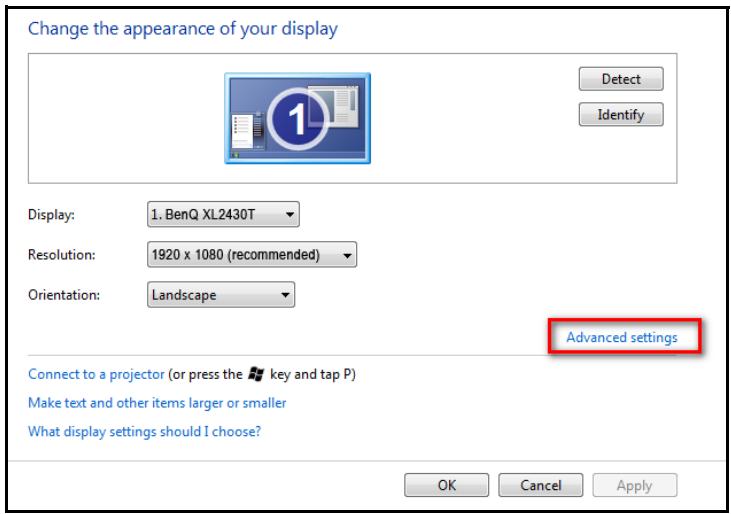

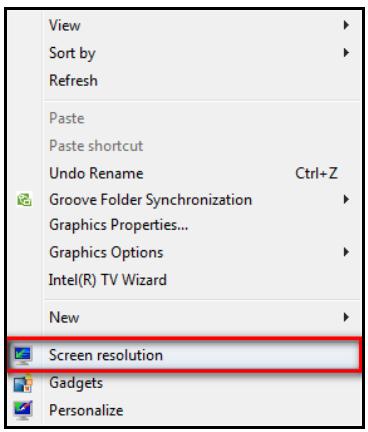

Vous pouvez également cliquer-droit sur le bureau et selectionner Résolution d'écran dans le menu auto. Sélectionnez Portrait dans Orientation, et appliquez le réglage.

Selon le systeme d'exploitation sur voire PC, differenctes procedres doivent etre suivies pour ajuster l'orientation de I'ecran.Consultez le document d'aide de voire système d'exploitation pour plus de détails.

2. Déployez complètement le moniteur et inclinez-le.

Soulevez doucement l'affichage vers le haut et déployez-le à la position déployée maximale. Puis faites pivoter le moniteur.

Le moniteur doit être déployé verticalément pour lui permettre de pivoter de mode paysage en mode portrait.

3. Faites pivoter le moniteur de 90 degrés dans les sens des aiguilles d'une montre comme illustré.

Pour éviter que le bord de l'affichage LCD n'heurte la surface de la base lors du pivotement, n'oubliez pas de déployer le moniteur à sa position la plus haute avant de commencer à faire pivoter l'affichage. Vous doivent vous assurer qu'il n'y a pas d'obstacle autour du moniteur et qu'il y a assez de place pour les câbles.

1. Ajustez le moniteur à l'angle d'affichage souhaité. Voir « Réglage de l'angle de vision » à la page 20 pour plus d'informations.

Utilisation du kit de montage du moniteur

L'arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100mm, permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Les dimensions maximes du support de montage VESA compatible avec votre moniteur sont 125mm x 125mm.

Précautions :

• Montez votre moniteur et son kit de montage sur un mur plat.
  Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur.
• Mettez le monitateur hors tension et l'alimentation avant de déconnecter les cables du moniteur LCD.

I. Retirez la base du moniteur.

Détached le pied du moniteur comme indiqué dans « Comment séparer le pied et la base » à la page 17.

2. Retirez les vis sur le couvercle arrêté.

Utilisez un tournevis cruciforme pour retarder les vis sur le couvercle arrière au moniteur. L'utilisation d'un tournevis à pointe magnétisée est recommandaee pour éviter de perdre les vis.

Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sür pour une utilisation ultérieure.

3. Suivez les instructions du manuel du support de montage sur mur que vous avez acheté pour effectuer l'installation.

Tirer pleinement profit de votre moniteur BenQ

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnelisé du monitreur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différents) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de selectionner un modele de moniteur.À ce moment,cliniez sur le bouton Disque fourni,inserez le CD-ROM du moniteur LCD BenQ et selectionnez le modele de moniteur approprié.Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante),voir:

• « Installation du moniteur sur un nouvel ordinateur » à la page 25.
• « Mise à niveau du moniteur sur un ordinateur existant » à la page 26.

• Si un nom d'utilisateur et un mot de passer sont nécessaires pour vous connecter à votre ordinaire Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinaire est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de strategie du réseau peuvent vous empêcher d'instructor le logiciel sur votre ordinaire.
• Pour vérifier le nom du modele acheté, consultez l'etiquette des caractéristiques sur l'arrière du moniteur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnelisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y'être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de « Mise à niveau du moniteur sur un ordinateur existant »

I. Suivez les instructions dans « Installation matérielle du moniteur » à la page 10.
Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de périphérique matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
3. Sélectionnez la case à cocher Rechercheur un pilote approprié pour mon péripérisque et cliquez sur Suivant.
4. Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
5. Regardez et confirmez que l'assistant a selectionné le nom correct de votre moniteur et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Pour trouver les fichiers de pilotes appropriés pour le modele acheté, consultez le tableau suivant.

Fichiers de pilotes	Modèles appropriés
XL2430T	XL2430T / XL2430TE

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellément compatible pour les systèmes d'exploitation Windows 8.1, Windows 8 et Windows 7.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de péripérisque pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

Voir :

• « Comment installer sur les systèmes Windows 8 (8.1) » à la page 27.
• « Comment installer sur les systèmes Windows 7 » à la page 28.

Comment installer sur les systèmes Windows 8 (8.1)

I. Ouvrez les Propriétés d'affichage.

Déplacez le curseur vers le coin inférieur droit de l'écran ou appuyez les touches Windows + C sur le clavier pour ouvrir la barre des Charm (Charms). Allez à Paramètres, Panneau de configuration, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Par ailleurs, cliquez-droit sur le bureau et selectionnez Personnelier, Affichage, Periphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Sélectionnez Propriétés dans le menu.
2. Cliquez sur l'onglet Matériel.
3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
4. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.
5. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
6. Dans la fenêtre Mettre à jour le pilote logiciel, Sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
7. Cliquez sur Parcourir et naviguez au repertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lecture de lecteur designant le lecteur de CD-ROM).

La lecture de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D': ou 'E': ou 'F': etc.

1. Sélectionnez le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment installer sur les systèmes Windows 7

I. Ouvrez les Propriétés d'affichage.

Allez à Demarrer, Panneau de configuration, Matériel et audio, Périphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Par ailleurs, cliquez-droit sur le bureau et selectionnez Personnelier, Affichage, Periphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Sélectionnez Propriétés dans le menu.
2. Cliquez sur I'onglet Matériel.
3. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
4. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.
5. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
6. Dans la fenêtre Mettre à jour le pilote logiciel, Sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
7. Cliquez sur Parcourir et naviguez au repertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lettuce de lecteur designant le lecteur de CD-ROM).

La lecture de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D': ou 'E': ou 'F': etc.

1. Sélectionnez le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

Comment ajuster votre moniteur

Le panneau de commande

Tous les menus à l'écran peuvent être accédés par les touches de commande.

No.	Nom	Description
1.	Touches de commande	Accès de aux fonctions ou éléments du menu affichés sur l'écran, juste à côté de chaque touche.
2.	Touchecd'alimentation	Cette touche permet d'allumer ou d'éteindre le moniteur.

S Switch

Outre les touches de commande, S Switch fournit également un moyen rapide de contrôle et d'acceder aux menus OSD.

VoudevezconneterSSwitchaayourmoniteuravantutilisation.Suivezlesinstructionsdans «Connectezle S Switch au moniteur.»àla page 13.

No.	Nom	Fonction
1.	Bouton Retour	• Retourne au menu précédent. • Quitte le menu à l'écran. • Appuyez et maintenez pendant 5 secondes pour passer à Standard (Mode d'image).
2.	Molette	• Pour augmenter/diminuer. • Défile vers le haut/bas dans un menu. • Sélectionne un élément du menu en appuyant une fois.
3.	Bouton Joueur 1	• Appuyez pour passer au Joueur 1 (Mode d'image). • Appuyez et maintenez pendant 5 secondes pour enregistrer les réglages d'affichage personnelisés pour Joueur 1.
4.	Bouton Joueur 2	• Appuyez pour passer au Joueur 2 (Mode d'image). • Appuyez et maintenez pendant 5 secondes pour enregistrer les réglages d'affichage personnelisés pour Joueur 2.
5.	Bouton Joueur 3	• Appuyez pour passer au Joueur 3 (Mode d'image). • Appuyez et maintenez pendant 5 secondes pour enregistrer les réglages d'affichage personnelisés pour Joueur 3.
6.	Bouton Mode auto	Pour activer et désactiver Mode de jeu auto. Pour activer Mode de jeu auto, voir « Appliquer un mode de jeu adapté automatiquement » à la page 36.

S Switch est donc pour les moniteurs LCD BenQ de la gamme XL30 exclusivement. Ne le connectez à peu autre apparéil avec des ports USB.

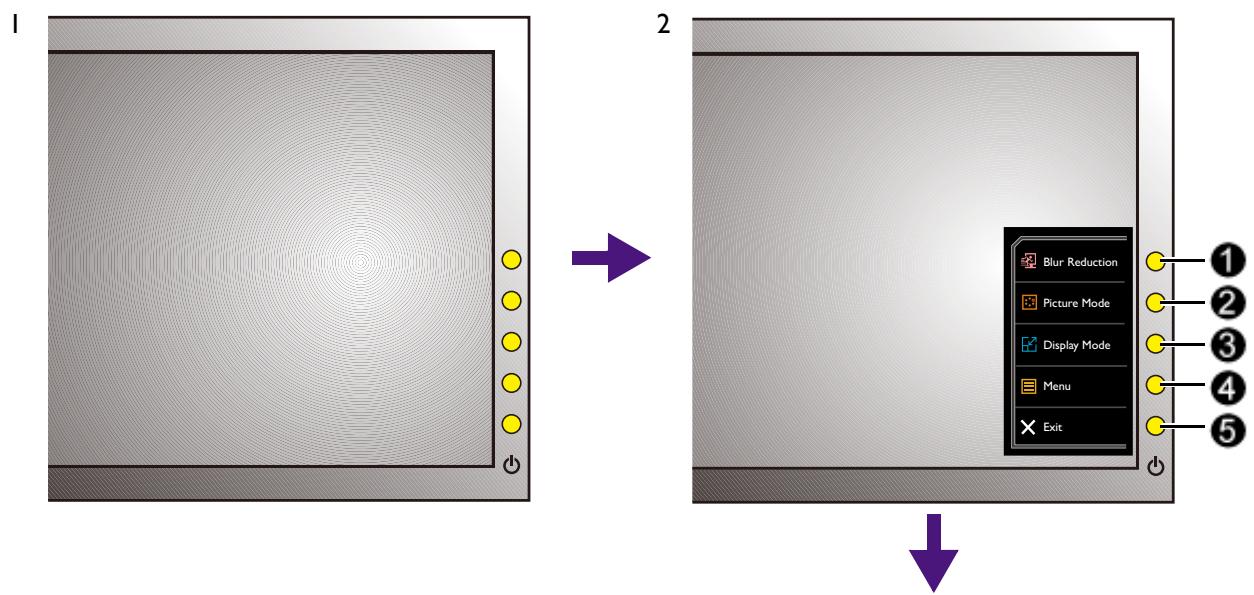

Utilisation de base des menus

Yououpouvezutiliserle menu OSD pourajuster tous les parametres survoirexcran.

I. Appuyez une des touches de commande. Vous pouvez également appuyer la molette ou le bouton Retour sur S Switch.
2. Le menu des touches spéciales est affché. Les trois premières commandes sont des touches personnalisées et sont désignés pour des fonctions particulières.
3. Sélectionnez Menu pour acceder au menu principal.
4. Dans le menu principal, suivez les iconônes à côté des touches de commande pour faire des ajustements ou la sélection. Voir « Naviguer dans le menu principal » à la page 39 pour des détails sur les options du menu.

No.	OSD dans le menu des touches spéciales	Icône OSD dans le menu principal	Fonction
1	Touche perso 1	▲	• Par défaut, c'est la touche spéciale pour la Blur Reduction (Réduction du flou de mouvement). Pour changer les paramètres par défaut, voir « Personneliser les touches spéciales » à la page 35. • Pour l'ajustement haut/augmentation.
2	Touche perso 2		• Par défaut, c'est la touche spécifique pour le Mode d'image. Pour changer les paramètres par défaut, voir « Personneliser les touches spéciales » à la page 35. • Pour l'ajustement bas/diminution.
3	Touche perso 3	/	• Par défaut, c'est la touche spécifique pour le Mode d'affichage. Pour changer les paramètres par défaut, voir « Personneliser les touches spéciales » à la page 35. • Accès aux sous-menus. • Sélectionne les éléments du menu.
4	Menu		• Active le menu principal. • Retourne au menu précédent.
5	Quitter	×	Quitte le menu OSD.

• OSD = Affichage à l'écran.
  Les touches spéciales ne fonctionnent que lorsque le menu principal est actuellément affché. L'affichage des touches spéciales disparaître après quelques secondes sans activité de la touche.
• Pour déverrouiller les commandes OSD, appuyez et maintenez une touche pendant 10 secondes.

Configuration initiale pour les jours

Vous pouvez optimiser le moniteur pour améliorer votre expérience de jeu. Vous pouvez souhaiter commencer avec les réglages suivants.

I. Réglez le taux de rafraîchissement de l'écran sur 144 Hertz (144 Hz).

a. Cliquez avec le bouton croit sur le bureau et selectionnez Résolution d'écran. Cliquez sur Paramètres avances. Sous l'onglet Moniteur, changez le taux de rafraîchissement de l'écran sur 144 Hertz. Puis cliquez sur Appliquer et Oui pour confirmer la modification.

Selon le système d'exploitation sur votre PC, différentes procedures doivent être suivies pour ajuster le taux de rafraîchissement de l'écran. Consultez le document d'aide de votre système d'exploitation pour plus de détails.

b. Allez dans le menu de configuration dans votre jeu, et changez la fréquence d'images ou le taux de rafraîchissement de l'écran à 144 Hz. Consultez le document d'aide fourni avec votre jeu pour plus de détails.

Pour vérifier si le taux de rafraîchissement de l'écran a été modifié, Sélectionnez Menu dans le menu des touches spéciales sur votre moniteur et allez dans Système et Information. Le taux de rafraîchissement dans Résolution actuelle doit être 144 Hz.

Si 144 Hz n'est pas disponible dans vos menus, vérifie ce qui suit :

assurez-vous que le cable DVI-D à liaison double ou cable DisplayPort est correctement connecté à votre ordinateur et au moniteur ;
assurez-vous que votre GPU prend en charge 144 Hz;
assurez-vous que votre jeu prend en charge 144 Hz.

1. Sélectionnez un mode d'affichage souhaité. Voir « Ajuster le mode d'affichage » à la page 37.
2. Redimensionnez vous affichage avec Échelonnage intelligent. Voir « Utiliser Échelonnage intelligent » à la page 37.
3. Sélectionnez un mode de jeu approprié pour votre jeu. FPS est pour lesiaux FPS, alors que RTS est pour les yeux RTS. Pour plus de modes de jeu, veuillez les télécharger avec Game Mode Loader.Voir « Tél'échéargement de plus de modes de jeu en utilisant Game Mode Loader » à la page 36.
4. Ajustez la luminosité de votre affichage. Voir « Luminosité » à la page 43.
5. Ajustez la luminosité des nuances de noir avec Black eQualizer. Voir « Black eQualizer » à la page 41.
6. Ajustez la hauteur du moniteur. Voir « Ajuster la hauteur du moniteur » à la page 19.

Optimisation de l'image

Le mode d'image par défaut est JTS1, qui est désigné pour les yeux JTS. Si vous préférez d'autres modes d'image, allez à Image et changez le paramètre dans Mode d'image.

La meilleure manière d'obtenir un affichage optimal avec une entrée analogue (D-Sub) est d'utiliser la fonction Ajustement auto. Allez à Affich., Géométrie et Ajustement auto pour optimiser l'image actuelle affichée à l'écran.

Lorsque you connectez une sortie video numérique en utilisant un cable numérique (DVI, HDMI ou DP), la fonction Ajustement auto sera désactivée, car le moniteur affichera automatiquement la(Meilleure)image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction Ajustement auto.

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utiliser de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

I. Executeur le programme de test auto.exe depuis le CD-ROM. C'est la(Meilleure maniere d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executez auto.exe, un motif de test s'affiche.
2. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S Switch pour faire apparaitre le menu des touches spéciales. Sélectionnez Menu pour acceder au menu principal.
3. Allez à Affich., Géométrie et Ajustement auto.
4. Si du bruit vertical est observé ( comme un effet de rideau-tremblement des lignes verticales), sélectionné Horloge Pixel et ajustez le moniteur jusqu'à la disparition du bruit.
5. Si du bruit horizontal est observé, Sélectionnez Phase et ajustez le moniteur jusqu'à la disparition du bruit.

Personnaliser les touches spéciales

Les 3 touches de commande supérieures (également appelées touches personalisées) servent de touches spéciales pour fournir un accès direct à des fonctions prédéfinies. Vous pouvez changer le réglage par défaut et désigner des fonctions différentes pour ces touches.

I. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S Switch pour faire apparaitre le menu des touches spéciales.
2. Sélectionnez Menu pour acceder au menu principal.
3. Allez à Système et Touche person.
4. Sélectionnez la touche personnalisée que vous souhaitez changer.
5. Dans le sous-menu, selectionnez une fonction qui peut être accédée par cette touche. Un message auto apparaitra, indiquant que la configuration est terminée.

Configurer votre propre mode de jeu

Plusieurs modes d'image prédéfinis sur votre moniteur sont appropriés pour les yeux. Pour mistréx répondre à vos besoin, vous pouvez modifier et enregistrer les paramètres d'affichage liés, et passer à votre propre mode de jeu facilement.

I. Ajustez les paramètres disponibles liés dans les différents menus OSD.
2. Àpès avoir effectué tous les réglages, allez à Réglages de jeu et Enreg. Réglages et enregistrrez dans un des modes de jeu.
Vous pouze également appuyer et maintainir un des boutons du mode jeu (marqués 1 à 3) sur S Switch pour enregistrrer dans un des modes de jeu.
3. Si vous poulez passer à votre mode de jeu à tout moment, allez à Image et Mode d'image, et Sélectionnez le mode de jeu que vous avez enregistré à l'Étape 2. Vos paramètres d'affichage préféres seront appliqués immédiatement.
Vous pouvez également appuyer et maintainir un des boutons du mode jeu (selon votre réglage à l'étape 2) sur S Switch pour passer au mode de jeu souhaité rapidement.

BenQ offre dautres modes de jeu optimisés sur le site Web. Si you prefezrez utilise ces reglages, consultez « Telechargement de plus de modes de jeu en utilisant Game Mode Loader » à la page 36.

Appliquer un mode de jeu adapté automatiquement

Une fois les modes de jeu définis, vous pouvez désirir de selectionner manuellement un mode désiré, ou utilisez la fonction Mode de jeu auto et attendez qu'un mode approprié soit appliqué automatiquement.

Activer la fonction Mode de jeu auto

I. Lancez le logiciel Display Pilot (installé depuis gaming.benq.com).
2. Allez à Jeu > Mode jeu automatique et cochez pour activer Mode jeu automatique.
3. Configurez les modes de jeu appropriés pour les yeux spécifiques.

Une fois un jeu lancer, un mode de jeu approprié sera appliqué en fonction du type de jeu que vous jouez.

Ne désactivez pas Display Pilot si la fonction Mode de jeu auto est désirée.

Désactiver la fonction Mode de jeu auto

Pour désactiver la fonction Mode de jeu auto, procédez d'une des manières suivantes :

• Appuyez le bouton Mode auto sur le S Switch.
• Sélectionnez Désact. dans Réglages de jeu > Mode de jeu auto sur votre monitreur.
• Désélectionnez Activer dans Jeu > Mode de jeu auto dans Display Pilot.

Téléchargement de plus de modes de jeu en utilisant Game Mode Loader

Au lieu de personneliser vos propres réglages d'affichage, vous pouvez télécharger les modes de jeu via le logiciel Display Pilot fourni et appliquer les réglages directement.

I. Lancez le logiciel Display Pilot (installé depuis gaming.benq.com).
2. Sélectionnez Jeu > Game Mode Loader.
3. Cliquez sur Vérifier maintainant pour vérifier les nouveaux modes de jeu.
4. Pour appliquer les modes de jeu téléchargés, sélectionnez en un dans la liste déroulante dans Outils, puis cliquez sur Appliquer.

Une connexion Internet est requise pour cette opération.

Ajuster le mode d'affichage

Pour afficher les images en des formats autres que le format de votre moniteur et des tailles autres que la taille de votre affichage, vous pouvez ajuster le mode d'affichage sur le moniteur. Pour le format et la taille de votre affichage, consultez les spécifications sur le CD.

I. Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S Switch pour faire apparaitre le menu des touches spéciales, et appuyez sur Menu pour acceder au menu principal.
2. Allez à Affich. et Mode d'affichage.
3. Sélectionnez un mode d'affichage approprié. Le réglage sera effectif immédiatement.

Passez d'abord au mode d'affichage désiré, et suivez les instructions dans « Utiliser Échelonnage intelligent » à la page 37 pour ajuster la taille d'affichage pour correspondre précisé à vos besoin.

Utiliser Échelonnage intelligent

VouspouvrezredimensionnervoretteffichagavecEchelleintelligente.

I. Allez à Affich. et Échelle intelligente.
2. Ajustez la valeur.

• Si une des touches personnalises est prédéfinie pour Échelle intelligente, vous pouvez appuyer la touche personnalisée et ajuster la valeur directement.
• Voitre ecran peut devenir instable temporairement quand il est redimensionné. C'est un phénomène normal et ne devrait pas été considéré comme défaut de fabrication.
• Pour plus d'informations sur l'Échelle intelligente, voir « Échelonnage intelligent » à la page 46.

Utiliser le Mode instantané

Pendant les yeux, vous pouvez diminuer le décalage d'entrée en activant le Mode instantané.

I. Allez à Réglages de jeu et Mode instantané.
2. Sélectionnez Activé.

Contrôle avancé de votre moniteur Display Pilot

Votre moniteur peut etre amelioré avec Display Pilot, un logiciel qui fournit le contrôle de base de l'affichage ainsi que les fonctions et paramètres avancés pour le jeu.

Le logiciel Display Pilot est disponible sur gaming.benq.com. Téléchargez et installez le logiciel pour profiter des fonctions principales suivantes de Display Pilot. Pour en savoir plus sur le logiciel, allez dans Système > Options > Manuel d'utilisation dans Display Pilot.

• Contrôle des menus OSD.
• Configuration de Mode jeu automatique. Pour activer Mode jeu automatique, voir « Appliquer un mode de jeu adapté automatiquement » à la page 36.
• Exportez / Importez les paramètres de couleur et de jeu de votre monieur à un autre monieur de jeu compatible. Allez à Jeu > Export paramètres jeu pour l'opération.
• Accédez à plus de modes de jeu via Game Mode Loader. Allez à Jeu > Game Mode Loader pour l'opération.

Systèmes d'exploitation pris en charge: Windows 7, Windows 8 et Windows 8.1.

Naviguer dans le menu principal

Voussupportezutiliserle menuOSD(affichéa l'écran) pourajuster tous les paramétres survoire écran.

Appuyez sur une des touches de commande, la molette ou le bouton Retour sur S Switch pour faire apparaitre le menu des touches spéciales. Sélectionnez Menu pour acceder au menu principal. Voir « Utilisation de base des menus » à la page 31 pour plus de détails.

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront. Pour les modèles sans certaines fonctions, leurs paramètres et éléments liés n'apparaîtront pas sur le menu.

Les langues du menu OSD peuvent etre differentes du produit fourni dans voire region, voir « Langue » à la page 49 au-dessous de Systeme et Parametes OSD pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes :

• « Menu Réglages de jeu » à la page 40
• « Menu Image » à la page 42
• « Menu d'affichage » à la page 45
• « Menu Système » à la page 48

Menu Reglages de jeu

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront. Pour les modèles sans certaines fonctions, leurs paramètres et éléments liés n'apparaîtront pas sur le menu.

I. Sélectionnez Menu dans le menu des touches spéciales.
2. Utilisez ou pour sélectionner Réglages de jeu.
3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour selectionner un élément du menu.
4. Utilisez ou pour faire des ajustements ou pour faire des sélections.
5. Pour returner au menu précédent, seLECTIONnez
6. Pour quitter le menu, sélectionnez X

Élément	Fonction		Plage
Blur Reduction (Réduction du flou de mouvement)	Réduit le flou de mouvement dans les yeux ou lors de la lecture videoo. Notez les impacts de la fonction Blur Reduction une fois activée. - La luminosité est réduite. - Sans scintillagement est désactivé.
	DÉSACT	Déactive la réduction du flou de mouvement.
	ACTIVÉ	Active la réduction du flou de mouvement.
	Intensité	Améliore la réduction du flou de mouvement. La luminosité de l'affichage change avec l'intensité de Blur Reduction.	1 ~ 25
	Zone	Décide où la meilleure performance de la réduction dy flou de mouvement est.	0 ~ 100
Black eQualizer	Fait ressortir les teintes sombres en augmentant la luminosité sans changer les tons clairs. Si l'image est trop claire ou ne contient presque pas de nuances sombres, ajuster la valeur de Black eQualizer peut ne pas apporter beaucoup de changement à l'image.		0 ~ 20
Vibrance couleurs	Fournit différents jours de réglages de couleur. Une fois appliqué, vous pouze ajuster certains des réglages de couleur dans les menus correspondants.		0 ~ 20
Low Blue Light	Diminue la lumière bleue émise par l'écran pour réduire le risque d'exposition à la lumière bleue de vos yeux. Plus la valeur est élevé, plus a lumière bleue diminue.		0 ~ 10
Mode instantané	Ajuste le traitement de l'image pour diminuer le décalage d'entrée. Vous pouze avoir une expérience en temps réel avec les yeux. Pour optimiser la qualité d'image, désactiver le Mode instantané si la source est la vente entrelacée. Pour vérifier la résolution de la source videoe, allez dans Système et Informations sur le moniter.		• ACTIVÉ • DÉSACT
Mode de jeu auto	Active la fonction Mode de jeu auto, qui déetecte le jeu lancé et applique un mode de jeu approprié automatiquement.		• ACTIVÉ • DÉSACT
Enreg. Réglages	Enregistre un nouveau groupe de paramètres d'affichage personnelisés. Voir « Configurer votre propre mode de jeu » à la page 36 pour des informations sur l'application du mode de jeu.		• Joueur1 • Joueur2 • Joueur3

Menu Image

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront. Pour les modèles sans certaines fonctions, leurs paramètres et éléments liés n'apparaîtront pas sur le menu.

I. Sélectionnez Menu dans le menu des touches spéciales.
2. Utilisez ou pour sélectionn er Image.
3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour selectionner un élément du menu.
4. Utilisez ou pour faire des ajustements ou pour faire des sélections.
5. Pour returner au menu précédent, selectionnez
6. Pour quitter le menu, sélectionnez X.

Élément	Fonction		Plage
Mode d'image	Sélectionnez un mode d'image qui correspond le比较好 au type d'images sur l'écran. Le réglage par défaut est JTS1. Modifie le réglage si nécessaire.
	JTS1	Pour jour aux yeux JTS (Jeu de tir subjectif).
	JTS2
	STR	Pour jour aux yeux STR (stratégie en temps-réal).
	Joueur1	Applique les paramètres d'affichage personnelisés.
	Joueur2	Pour des détails sur la configuration d'un mode de jeu, voir « Configurer votre propre mode de jeu » à la page 36.
	Joueur3
	Film	Pour afficher les vidEOS.
	Standard	Pour des applications PC de base.
Luminosité	Ajuste la balance entre les niveaux lumineux etsons.		0 à 100
Contraste	Ajuste le degré de différence entre les pointssons et les pointslumineux.		0 à 100
Finesse	Ajuste la clarté et la visibilité des contours des sujets dans l'image.		1 à 10
Gamma	Réglez la luminescence du ton. La valeur par défaut est 3 (la valeur standard pour Windows).		1 2 3 4 5
Temp. couleur	Normal	Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.
	Bleuâtre	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
	Rougeâtre	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
	Déf. par utilis.	Le mélange des couleurs primaires Rouge, Vert et Bleu peut être modifié pour changer la teinte de la couleur de l'image. Allez aux menus R (rouge), V (vert), et B (bleu) se suivant pour modifier les paramètres. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. (P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.)	• R (0 ~ 100) • V (0 ~ 100) • B (0 ~ 100)
AMA	Améliore le temps de réponse du niveau de gris du panneau LCD.		• DÉSACT • Élevée • Premium
DynamicCo- ntrast	La fonction permet de détecter automatiquement la distribution d'un signal visuel en entrée, puis de créé le contraste optimal.		0 à 5
Présentation	Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifique.		• ACTIVÉ • DÉSACT
Réinit. couleur	Réinitialise les réglages de couleur personalisés aux valeurs par défaut de l'usine.		• OUI • NON

Menu d'affichage

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtrent en grisé. Les touches qui ne sont pas disponibles seront désactivées et les iconônes OSD correspondantes disparaîtrent. Pour les modèles sans certaines fonctions, leurs paramètres et éléments liés n'apparaîtrent pas sur le menu.

I. Sélectionnez Menu dans le menu des touches spéciales.
2. Utilisez ou pour sélectionner Affich.
3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour selectionner un élément du menu.
4. Utilisez ou pour faire des ajustements ou pour faire des sélections.
5. Pour returner au menu précédent, selectionnez
6. Pour quitter le menu, sélectionnez X.

Élément	Fonction		Plage
Entrée	Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable video.		• DVI • DisplayPort • HDMI 1 • HDMI 2 • D-Sub
Élément	Fonction		Plage
Mode d'affichage	Cette fonction est fournie pour permettre un autre format que 16:9 d'être affchéé sans distorsion géométrique. Les options au-dessous de Mode d'affichage seront différentes selon les sources de signal d'entrée. Selon votre sélection de Mode d'image, une option différente Mode d'affichage est prédéfinie. Modifiez le réglage si nécessaire.
	Plein	Échelonne l'image d'entrée pour replir l'écran. Idéal pour les images au format 16:9.
	Format	L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage.
	1:1	Affiche l'image d'entrée dans sa résolution native sans l'échelonner.
	17" (4:3)	Affiche l'image en entrée comme sur un monateur de 17" au format 4:3.
	19" (4:3)	Affiche l'image en entrée comme sur un monateur de 19" au format 4:3.
	19"L (16:10)	Affiche l'image en entrée comme sur un monateur de 19"L au format 16:10.
	21,5" (16:9)	Affiche l'image en entrée comme sur un monateur de 21,5" au format 16:9.
	22"L (16:10)	Affiche l'image en entrée comme sur un monateur de 22"L au format 16:10.
	23"L (16:9)	Affiche l'image en entrée comme sur un monateur de 23"L au format 16:9.
Échelonnage intelligent	Ajuste la taille d'affichage pour mistrés correspondre à vos besoin. Si le Mode d'affichage est 17", 19", 19"L ou 21,5", les 4 derniers régles d'échelonnage (dans différentes résolutions de la source d'entrée) seront enregistrrés pour un accès rapide. Si le Mode d'affichage est 1:1 (et la résolution de la source d'entrée est inférieure à 1920 x 1080), les 3 derniers paramètres d'échelonnage (dans différentes résolutions de la source d'entrée) seront enregistrrés pour un accès rapide.		0 ~ 100
Plage PC RVB HDMI	Détermine la plage des échelles de couleur. Sélectionnez une option qui correspond au réglage de plage RVB de l'appareil HDMI connecté.		• RVB (0 ~ 255) • RVB (16 ~ 235)
Éléments	Fonction		Plage
Overscan	Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour cacher le bruit de cordure généant s'il estprésent autour de votre image.Disponible seulement si la source d'entrée est HDMI, DP ouD-Sub (VGA converti depuis Composantes).		• ACTIVÉ• DÉSACT
Géométrie	Ajustement auto	Optimise et ajuste les paramètres de l'écranautomatiquement pour vous.N'est pas applicable à un signal d'entréenumérique.
	Position H.	Ajuste la position horizontalde l'image surl'écran.	0 à 100
	Position V.	Ajuste la position verticalde l'image surl'écran.	0 à 100
	HorlogePixel	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal video analogique en entrée.Voir également : « Optimisation de l'image »à la page 35.N'est pas applicable à un signal d'entréenumérique.	0 à 100
	Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal video analogique en entrée.Voir également : « Optimisation de l'image »à la page 35.N'est pas applicable à un signal d'entréenumérique.	0 à 63

Menu Système

Les options de menu disponibles peuvent varier selon les sources d'entrée, les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé. Les touches qui ne sont pas disponibles seront désactivées et les icônes OSD correspondantes disparaîtront. Pour les modèles sans certaines fonctions, leurs paramètres et éléments liés n'apparaîtront pas sur le menu.

I. Sélectionnez Menu dans le menu des touches spéciales.
2. Utilisez ou pour sélectionnner Systeme.
3. Sélectionnez pour aller à un sous-menu, puis utilisez ou pour selectionner un élément du menu.
4. Utilisez ou pour faire des ajustements ou pour faire des sélections.
5. Pour returner au menu précédent, selectionnez
6. Pour quitter le menu, sélectionnez X.

Élément	Fonction		Plage
Casque	Volume	Ajuste le volume audio.	0 ~ 100
	Muet	Désactive l'entrée audio.	• ACTIVÉ • DÉSACT
Éléments	Fonction		Plage
Paramètres OSD	Langue	Définit la langue du menu à l'écran. Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région.	• English • Français • Deutsch • Italiano • Español • Polski • Česky • Magyar • Serbo-croatia • Română • Nederlands • Yüstký • Svenska • Português • 日本語 • 繁體中文 • 简体中文
	Temps d'affichage	Ajuste le temps d'affichage du menu à l'écran.	• 5 sec. • 10 sec. • 15 sec. • 20 sec. • 25 sec. • 30 sec.
	Verrou OSD	Évite que les régages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé. Pourdéverrouiller les commandes OSD, appuyez et maintenez une touche pendant 10 secondes.
Élément	Fonction		Plage
Toucheperson	Toucheperson 1	Définit les fonctions accessibles par la touche personnalisée 1.	• Black eQualizer
	Toucheperson 2	Définit les fonctions accessibles par la touche personnalisée 2.	• Blur Reduction
	Toucheperson 3	Définit les fonctions accessibles par la touche personnalisée 3.	• Vibrance couleurs
			• Low Blue Light
			• Contraste
			• Volume
			• Muet
			• Entrée
			• Luminosité
			• Mode d'image
			• Mode d'affichage
			• Mode de jeu auto
Information	Affiche les réglages actuels des propriétés de l'écran.		• Nom de modèle
			• Entrée
			• Résolution actuelle
			• Résolution optimale (meilleure avec le moniteur)
Autres régles	Avis de résolution	Choisit d'afficher ou non l'avis de résolution de la résolution recommendée quand une nouvelle source d'entrée est détectée par le moniteur.	• ACTIVÉ • DÉSACT
	Vibreur	Active ou désactive le son des touches de commande.	• ACTIVÉ • DÉSACT
	Com.auto entrée	Permet de détecter automatiquement la source d'entrée disponible.	• ACTIVÉ • DÉSACT
	Capt.rotati on auto	Permet de faire pivoter l'affichage avec le moniteur.	• ACTIVÉ • DÉSACT
	Alim. auto. désact.	Paramétrz le temps au bout duquel l'écran s'éteindra automatiquement et se mettra en mode économique d'énergie.	• DÉSACT • 10 min • 20 min • 30 min
	Voyant DEL	Détermine la luminosité duvoyant DEL.	• DÉSACT • Moyenne • Élevée
	DDC/CI	Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur. DDC/CI est l'accrémie de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour établir le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.	• ACTIVÉ • DÉSACT
Rétablirtout	Rétablit tous les régles de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.		• OUI • NON

Dépannage

Foire aux questions (FAQ)

Les couleurs de l'image ne sont pas correctes.

• Le mode d'image par défaut est JTS1, qui est désigné pour les yeux JTS. Si vous préférez d'autres modes d'image, allez à Image et changez le paramètre dans Mode d'image.
• Si l'image présente une teinte jaunâtre, bleutée ou rosée, allez à Image et Réinit. couleur, puis choisissez OUI pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du cable de signal. Si vous constatiez qu'une broche est pliee ou cassee, contactez votre revendeur.

L'imagestfloue.

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Utilisez-vous un cable d'extension VGA ?

Effectuez un test après avoir retire le cable d'extension. L'image est-elle a present correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l'écran » du lien « Ajuster la résolution de l'écran ». Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse partager un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une(Meilleure conductivité ou un amplificateur intégré.

L'imag n'est-elle floue qu'a une résolution inférieure à la résolution native (maximale)?

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.

Des erreurs de pixels sont visibles.

Certain pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

Nettoyez I'ecran LCD.
- Mettez sous tension fais hors tension.
- Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un defaulted naturel se produit dans la technologie LCD.

Aucune image n'est visible.

Le témoin de l'écran est-il de couleur verte?

Si le témoin LED est allumé en vert et que le message Hors de portée s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en selectionnant un mode d'affichage admis. Veuillez tire la section « Modes d'affichage prédéfinis » du lien « Ajuster la résolution de l'écran »

Une légère ombre de l'image statique affichée est visible à l'écran.

• Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrée en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.
• Utilisez un écran de voir pour éviter la détention des images.

Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifie les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.

Le témoin de l'écran est-il éteint?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

L'imagé est déformée, clignote ou scintille.

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Voussutilizezle moniteurdans sa résolutionnative,mais l'imagestoujardéformée.

Les images de sources différentes peuvent apparaitre déformées ou étirée sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction Mode d'affichage pour définir un format approprié pour les sources d'entrée. Voir « Mode d'affichage » à la page 46 pour des détails.

L'imagé est déplacée dans une direction déterminée.

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Les commandes OSD sont inaccessibles.

Pour déverrouiller les commandes OSD quand elle est prédéfinie pour être verrouillée, appuyez et maintenez une touche pendant 10 secondes.

Aucun son ne peut etre entendu sur les haut-parleurs externes connectés.

• Retirez votre casque (si le casque est connecté au monitateur).
• Vérifiez si la Sortie audio est correctement connectée.
• Si les haut-parleurs externes sont de type USB, vérifie si la connexion USB est OK.
• Augmentez le volume (le volume peut être muet ou trop faible) sur les haut-parleurs externes.

Pour plus d'aide?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail].
