Type de produit	Lave-vaisselle
Marque	DE DIETRICH
Modèle	DVH 710 XE1 INOX
Capacité	12 couverts
Type d'installation	Encastrable (intégrable)
Matériau de la cuve	Inox
Programmes de lavage	Eco Wash, Rapide 30 min, Trempage, ICS (Intelligent Control System)
Options disponibles	Départ différé (3/6/9h), Option 4 en 1 (multifonction)
Adoucisseur d'eau	Réglable selon la dureté de l'eau (0-70°F)
Réservoir à sel régénérant	Oui, avec voyant de niveau
Réservoir de produit de rinçage	Oui, réglable (position 1-4)
Système de filtration	Filtre à déchets, filtre principal, micro-filtre
Sécurité	Anti-débordement, anti-fuite, sécurité porte (arrêt si porte ouverte)
Panier supérieur	Réglable en hauteur (2 positions)
Panier à couverts	Coulissant, amovible, avec grilles de séparation
Consommation d'eau par cycle	11 à 17 L (selon programme)
Consommation énergétique par cycle	1,3 à 1,7 kWh (selon programme)
Tension d'alimentation	220-240 V
Fréquence	50 Hz
Entretien	Nettoyage régulier des filtres ; programme d'entretien conseillé tous les 3-4 mois
Pièces détachées	Certifiées d'origine disponibles

FOIRE AUX QUESTIONS - DVH 710 XE1 INOX DE DIETRICH

Comment régler l'adoucisseur d'eau ?

Appuyez longuement sur la touche SET, utilisez les touches < > pour sélectionner le réglage correspondant à la dureté de votre eau (mesurée avec la bandelette fournie). Validez en appuyant sur SET ou après 10 secondes sans appui.

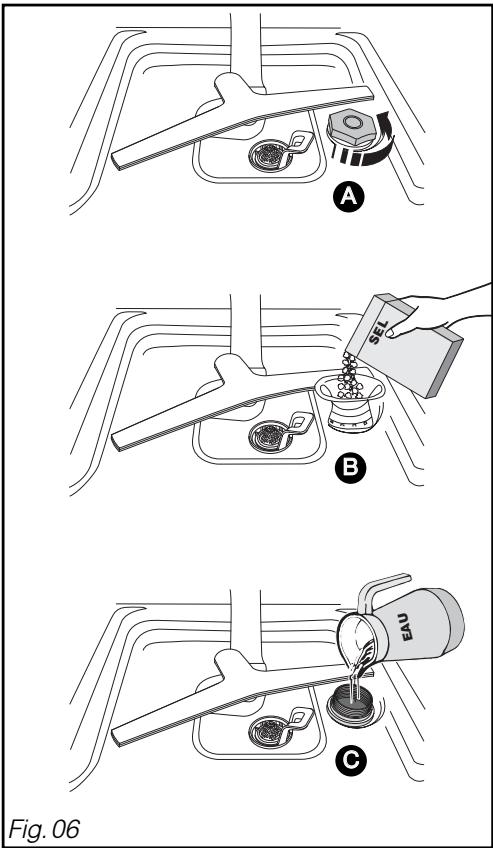

Comment charger le sel régénérant ?

Dévissez le bouchon du réservoir à sel (situé en bas de la cuve), remplissez avec du sel régénérant spécial lave-vaisselle à l'aide de l'entonnoir fourni. La première fois, ajoutez de l'eau jusqu'au bord. Revissez le bouchon.

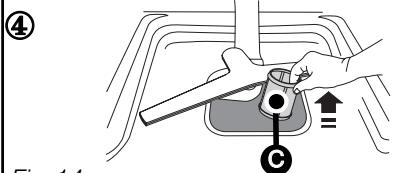

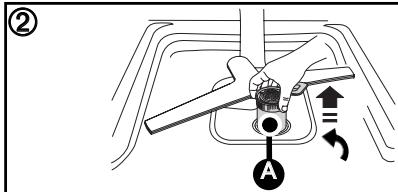

Comment nettoyer les filtres ?

Retirez le filtre à déchets en tournant d'un quart de tour, puis le filtre principal et le micro-filtre. Nettoyez-les sous l'eau courante. Remontez en ordre inverse et verrouillez le filtre à déchets en le tournant à fond.

Que faire en cas de défaut d'alimentation en eau (d01) ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation n'est pas plié. Si le défaut persiste, contactez un technicien.

Comment utiliser les pastilles multifonction 4 en 1 ?

Activez l'option 4 en 1 en appuyant sur SET jusqu'à faire clignoter le voyant 4/1, puis choisissez entre 'Transparence Éclats' (clignotant) ou 'Sèche Net' (fixe). Placez la pastille dans le compartiment extérieur du distributeur ou dans le tiroir intérieur.

Comment programmer un départ différé ?

Après avoir sélectionné le programme, appuyez une, deux ou trois fois sur la touche Départ différé pour choisir 3h, 6h ou 9h. Appuyez sur Start/C pour valider.

Pourquoi la vaisselle est-elle mouillée en fin de cycle ?

Cela peut être dû à un manque de produit de rinçage, un réglage insuffisant du doseur, ou l'utilisation de produits multifonction sans activer l'option 4 en 1. Vérifiez le niveau et le réglage du produit de rinçage, ou activez l'option Sèche Net.

Que faire si le voyant sel ne s'éteint pas ?

Il peut indiquer un manque de sel ou un non-déclenchement du flotteur. Remplissez complètement le réservoir et attendez la fin d'un cycle. Si l'eau est douce (moins de 10°F), le voyant peut rester allumé en permanence.

Comment régler la hauteur du panier supérieur ?

Saisissez le panier supérieur des deux côtés et soulevez-le doucement jusqu'à l'enclenchement pour la position haute. Pour la position basse, soulevez à fond pour déverrouiller et abaissez. Assurez-vous que les deux côtés sont à la même hauteur.

Quels sont les programmes disponibles et leurs usages ?

Les programmes sont : Eco Wash (lavage à 55°C, économique), Rapide (30 min pour faible charge), Trempage (15 min sans détergent pour rincer en attente), ICS (détection automatique du degré de salissure). Utilisez le tableau des programmes pour choisir selon le type et la salissure.

MODE D'EMPLOI DVH 710 XE1 INOX DE DIETRICH

Voussenezd'acquérir un Lave-vaisselle DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Votre nouveau Lave-vaisselle DE DIETRICH s'intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances de lavage et séchage et la capacité d'utilisation. Nous avons youlu vous offrir un produit d'excellence.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes et de réfrigérateurs intégrables, que vous pourrezCOORDner à votre nouveau Lave-vaiselle DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et retrouvrez-nous aussi sur notre site www.dedietrich-electromenager.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en route, veuillez dire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.dedietrich-electromenager.com

FR SOMMAIRE

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 4
  Protection de l'environnement 5
  Lavage economique et ecologique 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

3/INFORMATIONS

• La durée de l'eau 8

4/ A FAIRE AVANT LA PREMIERE UTILISATION

• Mesurez la durée de l'eau et choix du détergent 9
  Tableaux de durete 9

5/ PRODUIT LESSIVIELS ET REGLAGES DE L'ADOUCISSEUR

Pour les produits classiques 10
Pour les produits multifonctions : l'option "4 en 1" 11

6/ CHARGEMENT DU SEL REGENERANT

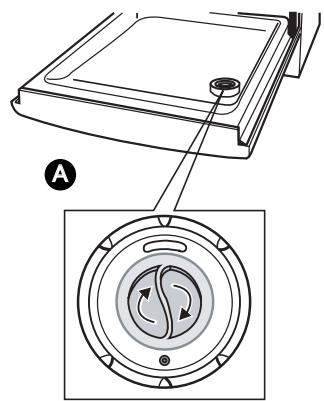

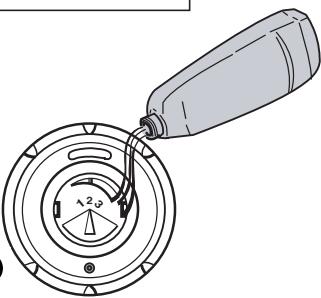

7/ CHARGEMENT DU PRODUIT DE RINÇAGE

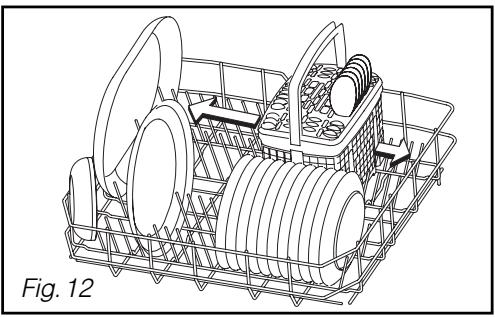

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

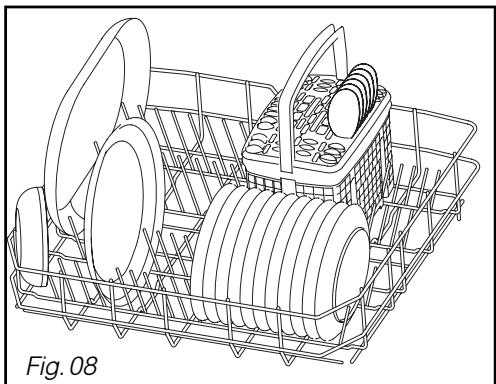

Le panier inférieur 14
Le panier supérieur 15

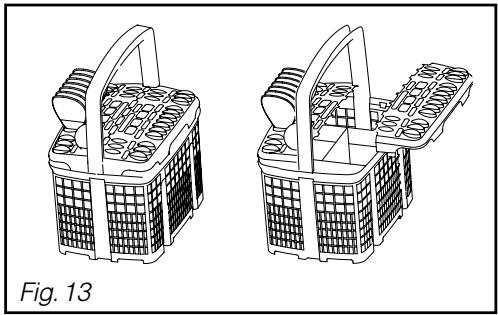

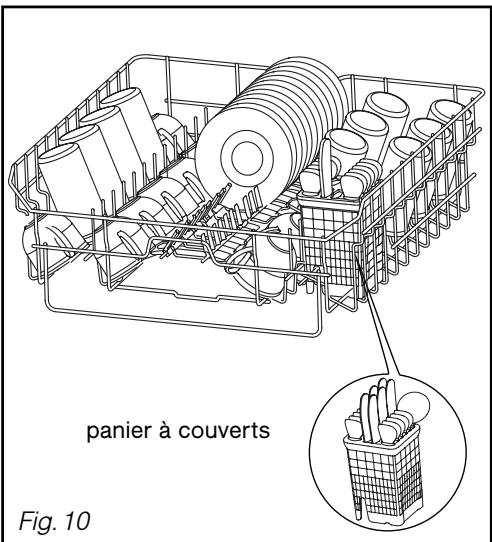

Le panier à couvert 16

9/ LES SÉCURITÉS DE VOTRE LAVE-VAISSELLÉ

10/ LES PROGRAMMES DE LAVAGE

11/ LA PROGRAMMATION

12/ NETTOYAGE DE VOTRE APPAREIL

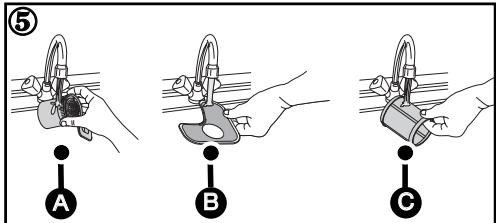

• Nettoyage des filtrés à déchets 21

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

14/ SERVICE APRÈS-VENTE

Interventions 28

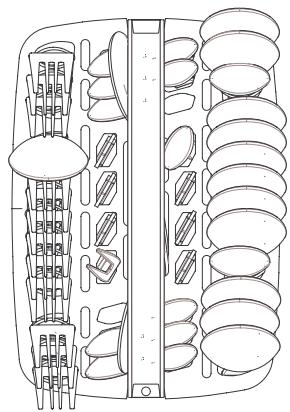

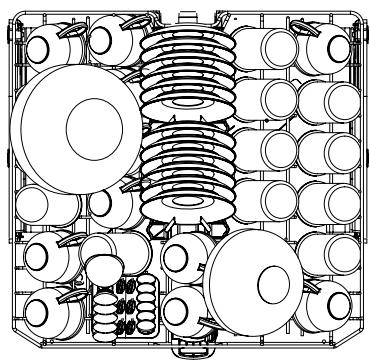

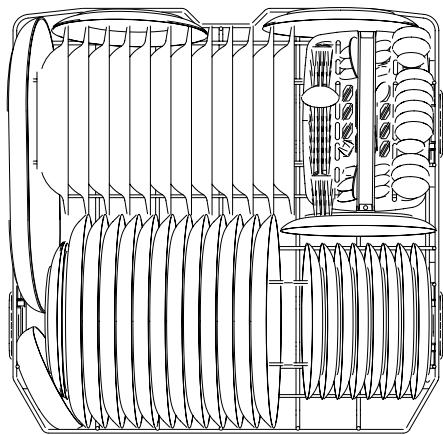

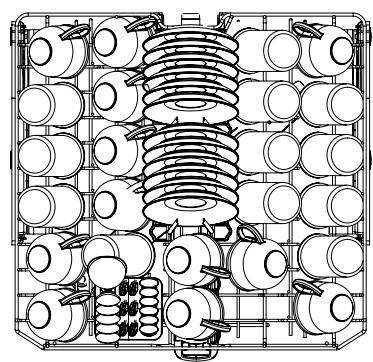

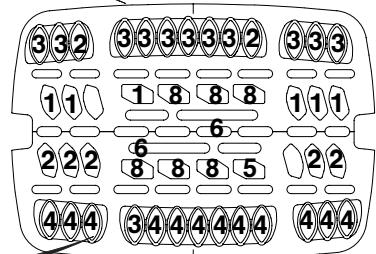

15/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS

29

FR 1/ A L'ATTENTION DE L'UTILISATEUR

Important : Conservez ce

7:1 Conserve cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

- CONSIGNES DE SECURITE

Installation

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez que votre apparéil n'ait pas subi de dégats pendant le transport. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
  Ne branchez jamais un apparéil endommagé. Si vous apparéil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lavevaisselle doit être maintainu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre(AP)appareil, et celles du secteur doivent correspondre.
• Une fois votre apparéil installé, la prise doit rester accessible.
• Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
  -Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• Les parois du lave-vaisselle ne doivent enaucun cas etre percees.

- Sécurité des enfants

• Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrémement dangereux s'ils sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'àu moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permette pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• ÀpRES avoir déballé votre apparéil, laissez les emballages hors de portée des enfants.
  Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrene etc.) car ils peuvent etre dangereux pour les enfants:Risque d'etouffement.

- Utilisation

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• N'utilisez que des produits spécialement concus pour votre lave vaisselle (Sel adoucissant, Detergent et produit de rincege).

FR 1/ A L'ATTENTION DE L'UTILISATEUR

• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlan te ou de l'eau chaude pourrait vous éclabousser. Le lave vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immidiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre apparéil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre apparéil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre apparéil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre apparéil avant toute intervention technique.
• Evitez de placer votre apparéil à proximité immédiate d'un apparéil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage d'à la chaleur;
• N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retire une piece de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre apparéil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les apparéils usagés ne doivent pas être melangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les更好地 conditions, conformément à la directive Européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisse à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaisse et en fonction de son degré de salissures.
• Evitez les surdosages de détergents, de Sel régénérant et de liquide de rincage. Observe les recommendations inscrites dans ce guide (pages 10-11-12-13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10-11).

FR 2/ DESCRIPTION DE VOTRE APPAREIL

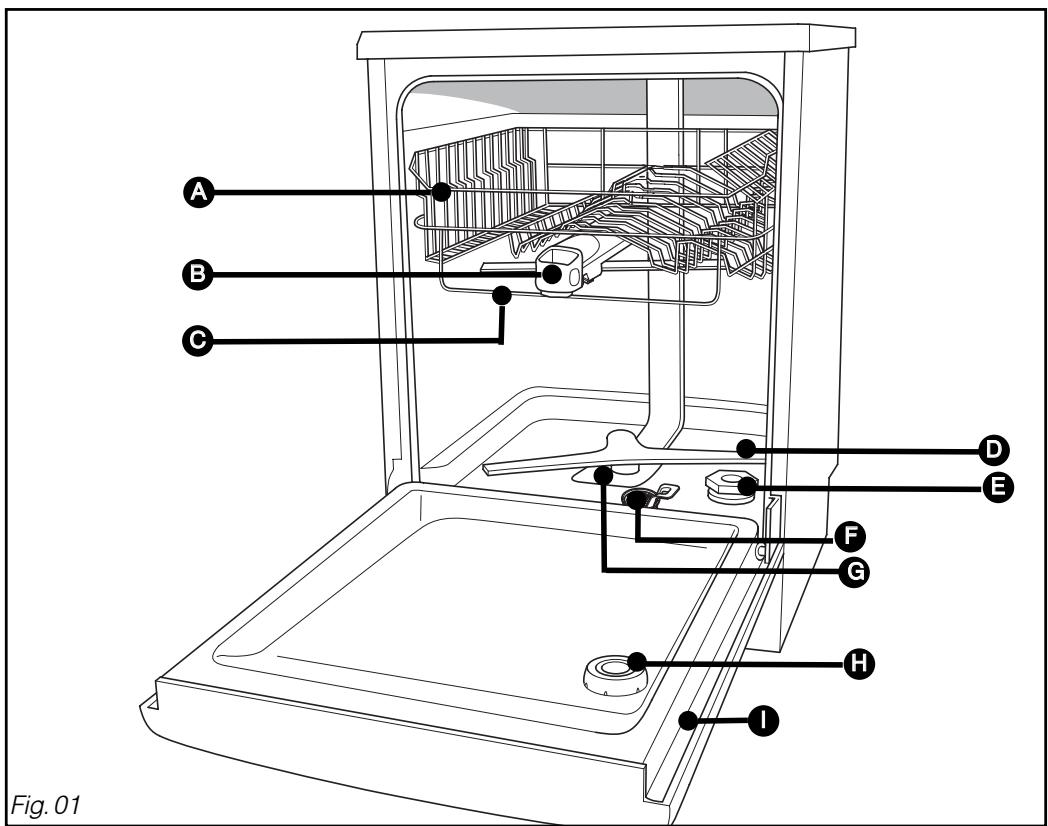

- PRESENTATION GENERALE DU LAVE-VAISSELLE

Panier supérieur
F Filtre à déchets
Distributeur de produits de lavage
Filtre principal
Fil gabarit anti-blocage
Distribution de produit de finçage
Bras d'aspersion inférieur

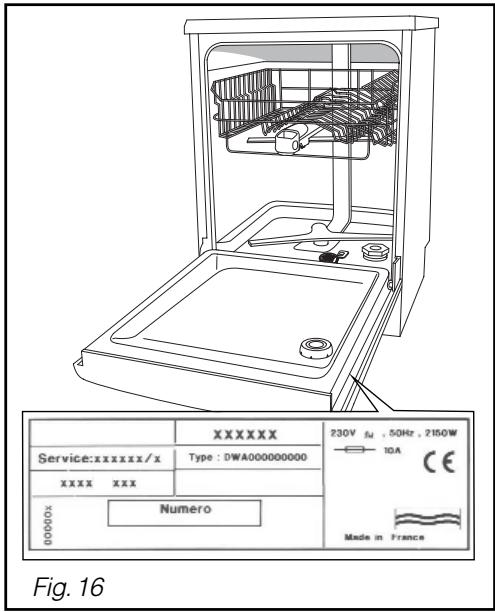

Plaque signalétique (Réf. S.A.V)
Réservoir à sel régénérant

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences des et d'équipements peuvent apparaître entre votre apparéil et les descriptions générées.

FR 2/ DESCRIPTION DE VOTRE APPAREIL

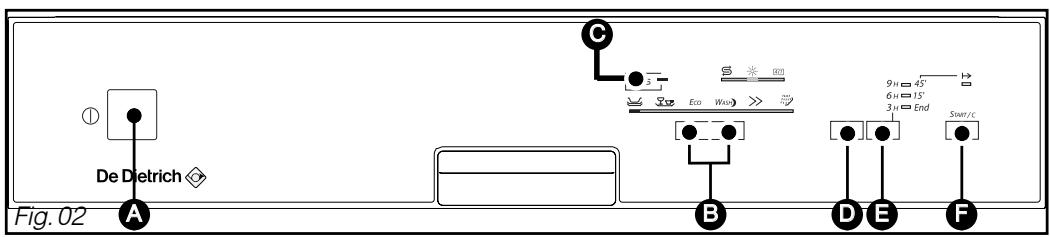

- PRESENTATION DU BANDEAU DE COMMANDE

A On/Off:

Appuyez sur cette touche pourmettrevotrelave-vaisselle en marche.

3 Choix d'un programme : procedez par appui court successif sur l'une ou l'autre touche pourCHOISIR VOYRE programme.

ICS : Intelligent Control System appuyez sur cette touche pour selectionner le programme automatique.

D Set:

• Menu de réglage de l'adoucisseur. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).

Départ différé d'un programme

Appuyez sur cette touche pour différer le programme de 3, 6 ou 9 heures.

F Start / C: Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une selection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes.

Les voyants :

Sel:

allumé ; vous indique le manque de sel régéné-rant.

Liquide de rincage :

allumé ; vous indique le manque de produit de rençage.

4/1 : Produts multifonction

allumé ; vous indique que la fonction "4/1"est activée, les programmes sont alors automatiquement adaptations en cas d'utilisation de tablette multifonction.

Programme en cours

Temps restant : 45' - 15'

End: Fin de programme.

Remarques :

Un court signal sonore (bip) confirme la selection de la touche, à l'exception de la touche "On/Off".

Reportez-vous au chapitre "10/ Les programmes de lavage".

FR 3/INFORMATIONS

Important :

Pour que vous laveVAisselle youdonne un résultat de lavage et de sechage impeccable et sans trace, vous nevez bien le regler, grace au systeme d'adoucissement de I'eau qui fonctionne avec du sel regenerant.

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels mineraux, certains mineraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la durée d'eau de votre ville, utilisez les produits les derniers adaptations.

Il existe plusieurs types de produits, comment désirsir :

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques:

① Le produit de lavage pour un nettoyage parfait de la vaiselle (poudre, liquide ou tablettes standards).
② Le Sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave vaisselle.
③ Le liquide de rincege pour faciliter le séchage et eliminer les traces de goutte d'eau.

Important :

N'utilise jamais de liquide pour vaisseille à la main.

Pour un comport d'utilisation et dans certaines conditions de durété d'eau seulement < 25°F les produits multifonction peuvent rendre superflue l'utilisation de liquide de rincege et ou de sel.

• Les "deux en un" contiennent des détergents, du liquide de rincege ou un agent faisant fonction de sel.
• Les "trois en un" contiennent des détergents et du liquide de rincege et un agent faisant fonction de sel.
• Les "quatre en un" contiennent en plus des additifs qui préviennent l'usage des verres de mauvaise qualité et ou préviennent les risques de corrosion de l'inox.

Important :Respectez les

Respectez les consignes du guide d'utilisation et les recommendations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute contactez le fabricant du détergent si la vaisse est très mouillée à la fin du programme ou si des dépôts calculaires apparaissent.

FR

4/ A FAIRE AVANT LA PREMIÈRE UTILISATION

- MESUREZ LA DURETE DE L'EAU ET CHOISISSEZ LE TYPE DE DÉTERGENT : CLASSIQUES OU MULTIFONCTION

Avant toute chose en un simple geste vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaisselle ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de durété de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
  Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

TABLEEAUDURETE

Bandelette	□□□□□	■□□□□	■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
Eau	Non dure	Peu dure	Peu dure	Dure	Dure	Dure	Très dure
Adoucissement et usage de sel	Facultatif	Indispensable si produits classiques	Indispensable si produits classiques	Indispensable	Indispensable	Indispensable	Indispensable
Utilisation possible de produits classiques ① Pou L + S + R OU ② multifonction 2				Utilisation exclusive de produits classiques ① Pou L + S + R

1 produits classiques :

P : détergent Poudre ou L : détergent Liquide + S : Sel régénérant + R : produit de Rincage

2 produits multifonction : pastilles “multifonction”

FR 5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

• Voiture appeareil doit être régle spécialément pour l'utilisation des produits classiques.

• Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

• Ce réglage s'effectue à l'aide de la touche "SET"; un appui long vous permet d'accéder au menu; les voyants de programmes et département différé s'allument.

• Le réglage de l'adoucisseur est indiqué par les voyants de programmes.

• Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis courts successifs sur l'une ou l'autre touche < .

• La validation est automatique après 10 secondes environ sans appui sur "SET".

• L'appui sur "SET" vous permet valider le réglage.

Bandelette	Dureté d'eau	Réglage adoucisseur
□□□□□	0-10°F	Éco WASH >>
■□□□□	10-18°F	Éco WASH >>
■□□□□	18-25°F	Éco WASH >>
■□□□□	25-40°F	Éco WASH >>
■□□□□	40-55°F	Éco WASH >>
■□□□□	55-70°F	Éco WASH >>
■□□□□	>70°F	Éco WASH >>

Important: Pour des durétés < à 25^ (voyant "4 en 1" allumé ou clignotant) dans le cas ou vous utilisez des produits multifonction reportez-vous au tableau de la page suivante pour optimier le réglage de l'option "4en1" (facultatif).

Voyant eteint:

Voyant allumé fixe :

Voyant clignotant :

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

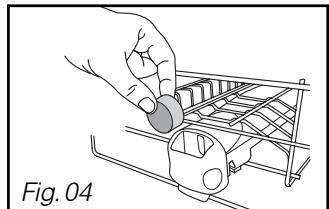

- Les pastilles classiques

non multifonction dans le compartmentextérieur (Fig 04)

ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

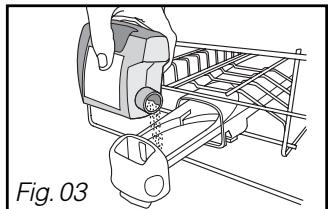

- Les poudres ou les liquides dans le tiroir du distributeur (Fig 03)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important : Conservez ce

Important:
Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialément concus pour lave-vaisselle.

FR 5/ PRODUITS LESSIVIELS ET REGLAGE DE L'ADOUCISSEUR

- POUR LES PRODUITS MULTIFONCTION (Durete d'eau < à 25^

• Voiture adoucisseur doit être régle, ensuite votre apparéil s'adaptera automatiquement à l'utilisation des produits multifonction.

- Procedez au réglage de l'adoucisseur:

• Ce réglage s'effectue à l'aide de la touche "Sér"; un appui long vous permet d'acceder au menu; les voyants de programmes et département différé s'allument.
• Le réglage de l'adoucisseur est indiqué par les voyants de programmes.
  -Pour utiliser les pastilles multifonction vous devez modifier ce réglage. Pour cela procédez par appuis successifs sur l'une ou l'autre touche de sélection <<>> jusqu'à SéLECTIONNER le réglage selon la durée de l'eau.

- Procedez au réglage de la fonction 4/7 (facultatif)

• Appuyez sur la touche "Set" jusqu'à faire clignoter le voyant "4/1", appuyez ensuite sur l'une ou l'autre touche de sélection < > :
• (voyant eteint) désactive la fonction "4/1".
  : (voyant clignotant) correspond à l'activation de la fonction "4/1" avec le réglage "Transparence Eclats". "Transparence Eclats" vous permet de privilégier la brillance de la vaisse.

• : (voyant allumé fixe) correspond à l'activation de la fonction "4/1" avec le réglage "Sèch net". "Sèch net" renforce le résultat de séchage en cas de performance moindre.

• La validation est automatique après 10 secondes environ sans appui sur "SET".

• Levoyant "4/1" devient alors allumé "fixe" si l'option a été sélectionnée.

Bandelette	Duretéd'eau	Réglageadoucisseur	Produits multifonction
			Fonctiondésactivée	"Transparenceéclats"	"Sèch'net"
☐☐☐☐☐	0-10°F	Eco WASH >>	4/1	4/1	4/1
☐☐☐☐☐	10-18°F	Eco WASH >>
☐☐☐☐☐	18-25°F	Eco WASH >>

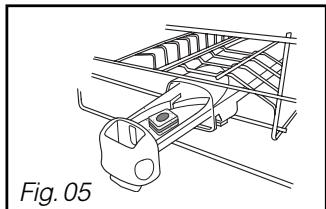

- Le chargement de la pastille multifonction

Pour facilitier le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommendés pour lave vaisse.
- Dispossez la pastille dans le compartmentement extérieur (Fig 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et dispossez la pastille à l'intérieur. (Fig 05 page précédent).

-Fermezledistributeur.

FR

6/ CHARGEMENT DU SEL REGENERANT

Le chargement du sel regénérant (Fig. 06)

Important :

Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez enaucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre apparéil.

A Devissez et enlevez le bouchon du réservoir de sel.
B Remplissez le réservoir avec du sel regenérant spécialement concu pour lave-vaisse. Utilisez l'entonnoir livre avec votre lavevaisselle.
La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

• Repréage du niveau de sel régencerant:

Il s'éclaire lorsqu'il faut ajouter du sel. ÀpRES un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Important :

En cas de débordement du sel, il est recom-mandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Revissez bien à fond le bouchon du réservoir.

FR

7/ CHARGEMENT DU PRODUIT DE RINCAGE

Le produit de rinceage (Fig. 07)

Important :

Utilissez du produit de rinceage spécial lavevaisselle, il vous permettra d'obtenir unevaisselle seche et brillante.

A B Remplissez le réservoir de produit de rincege à la mise en service jusqu'à affleurer le haut du levier de réglage.

Régliez ni nécessaire, le réglage d'origine est 2. Àpres quelques cycles en cas de mauvais séchage ou de traces, augmenter le réglage en tournant le levier (fig. 07 : repère 3 pour aug- menter

• Refermer bien à fond

• Repérage du niveau de liquide de rincege :

Il s'éCLAIRE lorsqu'il faut ajouter du produit.

Important :

En cas de débordement du produit sur la porte lors du replissage, épongez l'excess pour éviter la formation de mousse.

B

Levier'de réglage

FR

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

Très important :

Vaisse non appropriée pour le lavage en machine

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étained et en cuivre,
  -La vaisselet les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisse, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

LE PANIER INFÉRIEUR

Disposez-vous vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poèles de grand diamètre sur les côtés.

Evitez d'intercaler, d'acceler et de superposer les assiettes plates et creuses. (Fig. 08)

Les picots rabattables facilitent le rangement de vos grands recipients. (Fig. 09) (selon modele).

Conseil :

Lorsque you rentrez le panier inférieur vérifie qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchéancement de la vaisselle

Videz d'abord donne panier inférieur pour éviter de faire tomber d'eventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

FR

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

Ce panier est destiné plus particulièrement à receivevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaissele de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Orientez le creux des verres, des taibles bols vers le bas.

- Réglage en hauteur du panier supérieur

(selon modèle)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)

① Réglage en POSITION HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en POSITION BASSE :

Soulevez vous panier à fond des deux côtés pour déverrouiller et raccompagnez le ensuite jusqu'à la position)basse.

Important :

Vérifiéz que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

FR

8/ EQUIPEMENT DE VOTRE LAVE-VAISSELL

Le panier a couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pieces de vaisseille (Fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est régliable, selon modèle).

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13)

Pour un lavage et un séchage optimum, utilise ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important :

Pour des raisons de sécurité nous recommendons de-disposer les couteaux abouts pointus la pointe en bas dans les paniers a couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Evitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

FR 9/LES SECURITES DE VOTRE LAVE-VAISSELL

- Porto mal fermée

Levoyant "En cours" clignote lorsquela portestemalfermée.

La sécurité anti-debordement

Ce système active automatiquement la pompé de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

- Affichage en cas d'anomalies

En cas d'anomalies le voyant "End" clignote rapidement.

Les quatre voyants Eco WASH indiquent I'anomalie selon le tableau page 23.

FR

10/ LES PROGRAMMES DE LAVAGE

TABLEAU DES PROGRAMMES

Type de vaisselle : - porcelain, casseroles, couverts, verres, etc...

Quantité, type,
état des résidus alimentaires.

Résistante

Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc..

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Programme plus long car économique que en energia.

Programmes

Déroulement du programme.

préavage chaud

lavage 70^

rinçage

rincage chaud

Sechage par condenseur

prélavage

lavage 65^

rinçage

rincage chaud

Sechage par condenseur

90

17

1,5

prélavage

lavage 55^

rinçage

rinçage chaud

Sechage par condenseur

130

17

1,3

à titre indicatif
Durée en min.
eau (L)
énergie (Kwh)

115' 17 1,7

Ces valeurs se réferent à des conditions normales d'utilisation avec des produits séparés (détergent, sel, produit de rincege). Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau, de l'utilisation de produits multifonctions ou de la tension d'alimentation.

WASH

FR

10/ LES PROGRAMMES DE LAVAGE

	Mixte	Mixte	Mixte	Mixte
	Normalement saleLavage en basse température,economique et particulièrementadapté auxlessivescompactes -enzymatiques.	Lavage très court en 30 minutesspécialementadapté à unefaible charge devaisselledquotidienne avecune quantitéréduite de résidusnon séchés etnon gras.	Cycle très court(sans lesseviper pour rincer etréhumidifier lavaisselle enattente du lavageprévu lelendemain ou le surlendemain.	IntelligentControlSystemDétectionautomatique dudegré desalissure.Optimise les résultats enprivilégiant leséconomiesd'énergie.
ECO	WASH	Rapide >>	Trempage <<	ICS
			prélavage froid	prélavage
	lavage 50°C	lavage 45°C		lavage 55/65°C
	rinçage	rinçage		rinçage
	rinçage chaud	rinçage chaud 60°C		rinçage chaud
	Séchage par condenseur	Séchage courtnon ventilé		Séchage parcondenseur
	160'	30'	15'	90' - 110'
	15	11	4,5	17 - 19
	1,05	0,8	0,02	1,3 - 1,5

FR 11/LA PROGRAMMATION

Conseil :

Consultez le tableau des programmes, pages precedentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantite et I'etat des résidus alimentaires.

Départ immédiat d'un programme

Après avoir mis votre apparéil sous tension en appuyant sur "On/Off" A,choisissez vos programme en appuyant sur l'une ou l'autre touche < > ou le programme automatique en appuyant sur la touche ICS.

• Losqu'un programme est selectionné le voyant associé s'allume.

Appuyez sur "Start/C" F, levoyant "Encours" s'allume.

Un court signal sonore (bip) confirme la selection de la touche, à l'exception de la touche "On/Off".

- Fin du programme

Levoyant“End”clignote15minutesavant la fin du programme puis devient fixe lorsque le programme est terminé.

Annulation d'un programme

Appuyez sur la touche "Start/C" pendant quelques secondes.

Départ différé d'un programme

Après avoir sélectionnéVote programme appuyez une, deux ou 3 fois sour la touche "Départ différé" E selon votrechoix de diffé-. rerVoteprogramme de 3h,6h ou 9 heures;le voyant associé s'allume.

Validate en appuyant sur "Start/C" F

Temps restant du programme

Fin du programme

FR 12/ NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DES FILTRES A DECHETS

Le système de filtration est composé de plusieurs éléments :

A -Le filtré à déchets.
-Le grand filtré principal.
- Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulierement pour obtenir un résultat de lavage optimal.

Actions:

1 Avant le demontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orienter le moulinet comme sur le dessin. (Fig. 14)
② Dévissez d'un quart de tour le filtré à déchets puis le retirer A

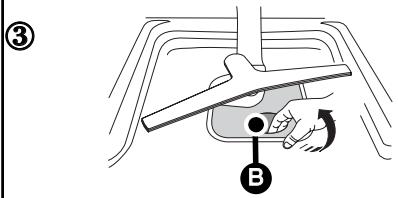

③ Retirez le filtré principal B
4 Retirez le tamis micro filtré

⑤ Nettoyez soigneusement les filtrés A,
B et C sous I'eau courante. (Fig. 15)

Remontage :

Procedez dans l'ordre inverse en positionnant les filtres C B puis A.

Important : N'oubliez pas

N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.

A

B

C

Fig. 14

Fig. 15

FR 12/ NETTOYAGE DE VOTRE APPAREIL

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien sans vaisselle pour éliminer tout dépôt évientuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important: Conserve ce produit hors de portée des enfants.

- Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employerer les poudres abrasives, éponges métalliques, et les produits à base d'alde diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuezAAPARAVANT un programme de trempage.

- Entretien courant

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelens au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appeareils electroménagers et de vos cuisines.

Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

- RECAPITULATIF DES DEFAULTS

↓ LED(s) clignotantes ← pour les modèles sans afficheur → LED(s) clignotantes ↓
●○○○	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement / Antifuite	●●●○
○●○○	d02: défaut vidange	d08: défaut de distribution arro-sage	○○○●
●●○○	d03: défaut de chauffage	d11: défaut capteur de pression	●●○●
○○●○	d04: défaut température	d12: défaut replissage (détection entrée eau)	○○●●
●○●○	d05: défaut moteur sous charge	d13: défaut de surchauffe	●○●●
○●●○	d06: défaut moteur sur charge	d14: défaut replissage pompe ou débit robinet d'eau insuffisant.	○●●●

A LA MISE EN SERVICE

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porto ouverte ne reste pas à l'horizontal ou remonte trop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts.
La portet"accroche" à la ferme-ture	- appareil bancal	- réglez les pieds.
	- portemal centrefée par rapport à la cuve.	- recentrer en réglient les pieds AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite aucot ou sous l'ap-pareil	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil.	- fermer l'arrivée d'eau et appe-ler un technicien.
Petite fuite à la porte	- appareil bancal, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefée par rapport à la cuve.	- régler les pieds AR

FR

13 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

- LES VOYANTS

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

- LIE À LA PROGRAMMATION, AFFICHAGE

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour allermenter tous les apparêils en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bouton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retire.- - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- restirer l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - reliancer un programme trem-page. Si défaut persiste, appe-ler un technicien.

MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire ?
Traces alimentaires, redéposi-tions, "grains de sable" dans les verres	-VAISSELLE mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulève pendant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaiselle, utiliser les zones et accessoires les mistrs adaptés à chaque type de pieces (voir notice).-vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre (le tourner "à fond"vers la droite).-démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).-démonter le moulinet en tour-nant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	-dose lessive trop faible, les-sive peu performante, produit éventé.-programme mal adapté (trop BASSE T°, durée trop courte).	-augmenter la dose, essayer une autre dessive.-choisisr programme avec tem-pérature supérieure.

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistrés-adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 " en 1" (selon modele).
Traces de coulures ou goutes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à posi-tion supérieurie.
	- produit de rinceage périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele).
Traces séchéées sur verres, net- teté insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele).

FR

13/ EN CAS D'ANOMALIES DE FONCTIONNEMENT

MAUVAIS FONCTIONNEMENT

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisse.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptés au lavage en machine.	- utiliser couverts "special lave-vaisse". - vérifieronne fermeture du bouchon pot à sel.

MAUVAIS RÉSULTAT DE SÉCHAGE

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement(l'isolation phonique renforce le phénomène).

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionné la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine.

FR

15/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS

- Données communes

• Capacité de lavage 12 couverts normalisés
  -Rangement de la vaisselle - fig. A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes laterales.
• Réglage panier supérieur position basse
• Réglage du distributeur du produit de rincege 3
  -Le réglage de l'adoucisseur 18-25°F

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisse et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242 :

-Programme préconise WASH
Dosage du produit de lavage 30g lessive B

Essais selon selon la methode mixte IEC 436/DIN 44990

-Programme préconisé “Eco”
Dosage du produit de lavage 5+25g

Nota : cas des essais avec pastille multifonction :

• Vérifier le bon réglage de l'adoucisseur selon la durée de l'eau: < à 25°F
• Tirer le tiroir du distributeur à lessive etmettre la pastille dans le compartment interieur.

- Mesure de bruit selon la norme EN60704-2-3 :

• Aligner la plinthe du caisson d'encastrement avec le panneau de porte.

FR

15/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS

A

B

C
