Type de produit	Climatiseur portable monobloc avec unité extérieure (modèle split)
Marque	De'Longhi
Modèle	PAC F300 ECO
Fonctions principales	Climatisation, chauffage (mod. F300), ventilation, purification d'air
Puissance frigorifique	Voir plaque signalétique (non spécifiée dans la notice)
Puissance calorifique (chauffage)	Voir plaque signalétique (modèle F300)
Puissance électrique max. absorbée (climatisation)	Voir plaque signalétique
Puissance électrique max. absorbée (chauffage)	Voir plaque signalétique (modèle F300)
Alimentation électrique	Voir plaque signalétique (ex. 230 V ~ 50 Hz)
Vitesses de ventilation	2 vitesses (max et min)
Débit d'air max.	460 m³/h
Dimensions unité intérieure (L x H x P)	452 x 800 x 415 mm
Poids unité intérieure	35 kg
Dimensions unité extérieure (L x H x P)	465 x 480 x 240 mm
Poids unité extérieure	12 kg
Type de filtre	Filtre électrostatique FILTRETE™ (3M) + filtre antibactérien
Gestion de la condensation	Système de recyclage avec évacuation par l'unité extérieure ; réservoir d'appoint avec témoin lumineux
Minuterie / Programmateur	Minuterie mécanique 24h avec programmation par pas de 15 minutes
Raccordement gaine	Raccords rapides pour passage à travers un mur (diamètre 6 cm) ou fenêtre
Température de fonctionnement intérieure	21 à 32 °C
Température de fonctionnement extérieure	21 à 43 °C
Entretien	Nettoyer le filtre antibactérien chaque saison ; remplacer le FILTRETE™ en fin de saison ; ne pas utiliser d'eau sur le meuble
Installation	Distance minimale de 30 cm des murs ; distance arrière unité extérieure 6 cm ; dénivelé max 1,5 m
Sécurité	Mise à la terre obligatoire ; ne pas utiliser de rallonge ; attendre 3 minutes avant redémarrage ; ne pas obstruer les grilles
Réparabilité	Contacter un Centre de Service Après-Vente agréé ; ne pas confier à du personnel non qualifié

FOIRE AUX QUESTIONS - PAC F300 ECO DELONGHI

Comment installer le climatiseur PAC F300 ECO ?

Placez l'unité intérieure sur un sol plat, à 30 cm des murs. L'unité extérieure doit être installée sur une terrasse ou fixée au mur avec les brides fournies. La gaine peut passer par une fenêtre ou un trou dans le mur (diamètre 6 cm). Suivez les instructions de la notice pour les raccords rapides.

Comment régler la minuterie du PAC F300 ECO ?

Tournez le cadran de la minuterie dans le sens des aiguilles d'une montre pour mettre à l'heure. Pour programmer, poussez les dents vers l'extérieur sur les périodes souhaitées (chaque dent = 15 minutes). Placez l'interrupteur sur la position intermédiaire (⓽) pour activer la minuterie.

Que faire si la lampe témoin 'cuvette pleine' s'allume ?

Cela indique un excès d'eau de condensation dans le réservoir. Videz le réservoir manuellement. En conditions normales, l'eau est évacuée automatiquement via l'unité extérieure.

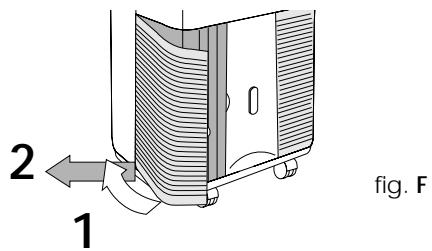

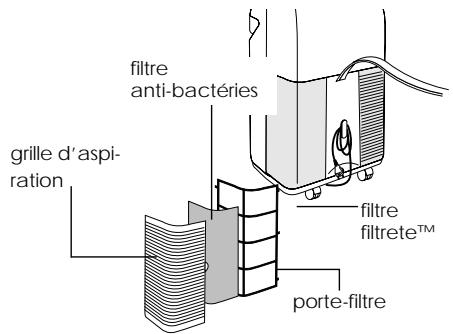

Comment nettoyer les filtres ?

Retirez les grilles d'aspiration en les tournant vers l'extérieur. Enlevez le filtre FILTRETE™ (blanc) et le filtre antibactérien. Nettoyez le filtre antibactérien avec un aspirateur ou à l'eau tiède (<40°C). Ne lavez pas le FILTRETE™. Remplacez le FILTRETE™ en fin de saison.

Que faire si le climatiseur ne refroidit pas assez ?

Vérifiez que les fenêtres sont fermées, qu'aucune source de chaleur n'est présente, et que les filtres sont propres. Assurez-vous que le tuyau d'évacuation est bien en place et que la puissance est adaptée à la pièce.

Puis utiliser le climatiseur en mode chauffage ?

Oui, le modèle PAC F300 ECO dispose d'une fonction chauffage. Tournez le sélecteur de fonctions dans le sens inverse des aiguilles d'une montre jusqu'au symbole de chauffage. Réglez le thermostat comme pour la climatisation.

Comment vidanger l'eau de condensation en fin de saison ?

Videz la bassine de stockage en enlevant le bouchon du tuyau de drainage (18). Enlevez la cuvette d'eau de condensation à l'arrière du climatiseur, videz-la et remettez-la en place.

Quelle est la distance minimale entre l'unité intérieure et les murs ?

L'appareil doit être placé à une distance minimale de 30 cm par rapport aux murs pour assurer une bonne circulation d'air.

Que faire si le climatiseur ne démarre pas ?

Vérifiez l'alimentation électrique, que la fiche est branchée, que le sélecteur de fonctions n'est pas sur 'O', et que l'interrupteur de la minuterie est sur 'MANUEL' (position 1). Si la minuterie est programmée, vérifiez l'heure.

Puis-je utiliser une rallonge électrique ?

Non, il est déconseillé d'utiliser des rallonges pour le cordon d'alimentation. Branchez directement sur une prise mise à la terre.

MODE D'EMPLOI PAC F300 ECO DELONGHI

Nous vous remercions d'avoir choisi un produit De'Longhi, le plus important fabricant mondial de climatiseurs portables. Des années d'expérience dans le monde entier nous permettent d'améliorer constamment la qualité et les performances de Pinguino. Nous sommes certains que vous serez immédiatement satisfait de votre achat et que vous profiterez pendant longtemps de la fraîcheur et du bien-être que Pinguino cré. Nous vous prions de bien pouvoir consacrer un peu de temps à la lecture de ce mode d'emploi et de le conserver soignement. Ses conseils vous permettront d'obtenir les autres résultats de votre Pinguino en toute sécurité.

Le climatiseur portable Pinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24^ et 27^ et avec une humidité relative d'environ 50% .

Le climatiseur est un apparéil qui enlève l'humidité et la chaleur de lapiece dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portablesprésentent l'avantage de pouvoir être non seulement déplaces d'une piece à l'autre d'une maison mais aussi transportés d'un édifice à un autre.

L'air chaud de votre pieceonne, sous I'effet du gaz refrigerant, a travers une batterie de refroidissement ou il cede la chaleur et I'humidite en excès avant d'être réintroduit dans la piece.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisé pour refroidir le gaz réfrigérant; ensuite, devenue chaude et humide, elle est éva-cuée vers l'extérieur. Dans les modèles avec unité extérieure (SuperPinguino) le circuit se refroidit en exploitant l'air exté-rieur.

Tous les climatiseurs Pinguino et SuperPinguino peuvent être également utilisés en mode seulement ventilation.

Pour tous renseignements compléments, vous pouvez contacter notre site Internet:

www.delonghi.it

Avertissements

• Cét apparéil a été concu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
• Il est dangereux de modifier ou ALTERER de n'importer qu'elle façon les caractéristiques de l'appeil.
• L'appareil doit être installé selon les normes en vigueur dans le pays d'installation.
  Pour les évventuelles réparations, adresse-vous toujours et exclusivement aux Centres de ServiceAprès-Vente agrées par la Fimme de construction. Les réparations effectuees par un personnel non qualifié peuvent être dangereuses.
• Cet apparéil doit être exclusivement utilisé par des adultes: ne pas laisser des enfants jouer avec le climatiseur.
• Cét apparéil doit être relié à une efficace installation de mise à la terre. Faites contrôle l'installation électrique par un électricien qualifié.
• Evitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise de courant.
• Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
• N'installez pas l'appareil dans des locaux où l'air peutContainir du gaz, de l'huile, du soufre ou tout pres de sources de chaleur.
• Attendez toujours 3 minutes au moins avant de remettre en marche l'appareil après qu'il a été eteint.
• Ne déposez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtrés anti-bacteries au moins une fois par chaque.
• Evitez d'utiliser des-appareils de chauffage tout pres du climatiseur.
• En cas de transport, l'appareil doit resté en position verticale ou estre déposé sur un côté.

Avant le transport, veillez à vider la cuvette recueillant l'eau de condensation ainsi que la bassine. ÀpRES un transport, attendez au moins 1 heures avant demettre l'appareil en marche.

• Les matérielles utilisés pour l'emballage sont recyclables. Il est conseilé, par conséquent, de les déposer dans les conteneurs spéciaux pour le recyclage de ce type de déchets.

Préparation à l'emploi

INSTALLATION DE L'UNITE INTERNE

Installez l'appareil à l'intérieur de la pierce à climatiser. Généralement, pres d'une fenêtre ou de toute façon tout pres d'un mur extérieur. L'unité interne doit être placee sur un plan horizontal, en utilisant également les cale-roulettes 22 fournis avec l'appareil. Vérifiez s'il n'y a aucun obstacle dans la zone d'aspiration (grille d'aspiration 8) et dans la zone d'expulsion (grille de sortie 2) de l'unité interne.

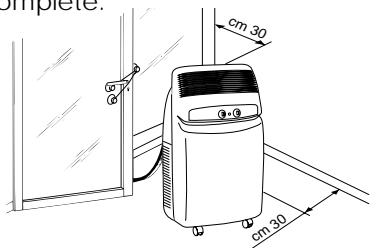

REMARQUE: L'appareil doit se couver à une distance minimale de 30 cm par rapport aux murs de la pierce.

POSITIONNEMENT DE LA GAIN DE RACCORDEMENT

Vous pouvez faire passer la gaine 4 qui relie I'unité externe à l'unité interne:

a) à travers l'entrebaillement d'une fenetre ou d'une porte entrouverte; utilisez les ventouses 21 pour empêcher son ouverture complete.

b) à travers un petit passage (5,5 cm x 2,5 cm) réalisé dans la partie inférieure d'une porte ou sur le chassis d'une fenêtre, en utilisant le cadre pour gaine 20 fourni avec l'appareil.

UTILISATION DES RACCORDS RAPIDES

(seulement pour les mod. F400 et F300)

En plus des méthodes décrites ci-dessus, vous pouvez faire passer la gaine qui relié l'unité externe à l'unité interne à travers un orifice ayant un diamètre de 6 cm environ, réalisé dans un mur communicant avec l'extérieur.

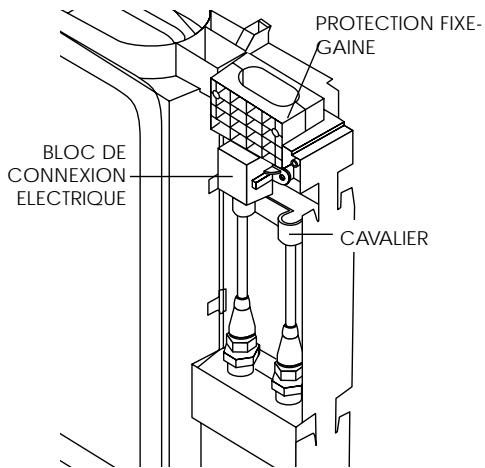

Raccords rapides pour mod. F400

Dans ce dernier cas, les raccordements de l'unité externe devront être déconnectés en procédant de la manière suivante:

1) Enlevez la fiche de la prise de courant
2) Enlevez la poignée en dévisant les 2 vis métriques, puis enlevez la façade.
3) Enlevez le cavalier en dévissant les 2 vis métriques.
4) Retirez le fixe-gaine en devissant les 2 vis métriques.

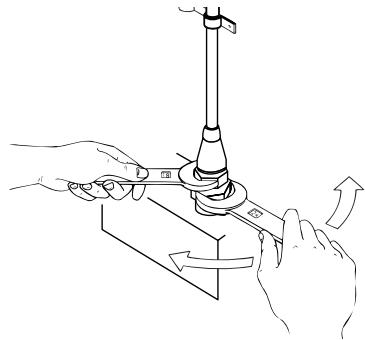

5) A l'aide d'une clé anglaise de 24, dévissez l'embout tournant du raccord, en tenant simultanément, au moyen d'une clé de 21, immobile l'extrémité du tuyau flexible. (Renouvelez l'opération pour le deuxième embout en utilisant une clé de 24 et une clé de 19).
6) Détachez le tuyau de l'eau de condensation du porte-caoutchouc.
7) Dévissez les 2 vis autopileuses de la protection et débranchez le bloc de connexion électrique.

Evitez les courbes trop sèches à la gaine de raccordement.

Préparation à l'emploi

Raccords rapides pour mod. F300

Dans ce dernier cas, les raccordements devront etre déconnectés du meuble de l'unité interne en procédant de la maniere suivante:

1) Enlevez la fiche de la prise de courant.
2) Enlevez les filtres situés sur le côte.
3) Enlevez le panneau arrête du dos de l'unité en devissant les 2 vis.
4) Enlevez les cavaliers en tôle qui fixent les tuyaux de l'appareil (n^2) .

5) A l'aide d'une clé anglaise de 24, dévissez l'embout tournant du raccord, en tenant simultanément, au moyen d'une clé de 21, immobile l'extrémité du tuyau flexible. (Renouvelez l'opération pour le deuxième embout en utilisant une clé de 24 et une clé de 19).
6) Détachez le tuyau de l'eau de condensation du porte-caoutchouc.
7) Débranche le bloc de connexion électrique.

Evitez les courbes trop sèches à la gaine de raccordement.

Reconnexion de la gaine pour les mod. F400 ou F300

Pour connecter à nouveau les extrémites de la gaine de raccordement, détachée précédément, renouvelez les opérations 1, 2, 3, 4, 5, 6 et 7 dans l'ordre inverse, en respectant les précautions suivantes:

• Avant de faire passer la gaine à travers l'orifice du mur, il est conseilé de protéger les extrémités filetées des raccords rapides avec du ruban isolant ou autre matériel siamaire.
• Emboitez les 2 raccords frigorifiques supérieurs aux 2 raccords inférieurs et vissez-les manuellement sur plusieurs tours en contrôlant qu'ils sont bien emboités. Serrez-les ensuite à fond à l'aide des clés utilisées précédemment.
• Àprous avoir relié les deux raccords frigorifiques, fixez les cavaliers.
• Vérifiez l'étanchéité des raccordements frigorifiques en mouillant les joints avec un peu d'eau savonneuse. Assurez-vous qu'il n'y ait pas de formation de bulles de savon.

Attention

Il est conseilé de faire effectuer les opérations de démontage et remontage des raccords rapides par un personnel qualifié.

Préparation à l'emploi

POSITIONNEMENT DE L'UNITE EXTERNE

L'unité externe peut être placee sur le sol d'une terrasse ou d'un balcon. Dans ce cas, il n'est pas nécessaire d'utiliser les brides.

L'unité externe peut être fixée au mur au moyen des brides 12 prévues à cet effet. Dans ce cas, procédez de la manière suivante:

1) fixez la bride 12 au mur en veillant à la positionner comme illustré à la figure ci-contre (pour le perçage des trous, vous pouvez utiliser le gabarit present sur le couvercle en polystyrene de l'emballage);

2) vissez les blocs de support 13 sur l'unité externe à l'aide des vis M4mm 20 fournies avec l'appareil (en veillant à les positionner avec le trou pour la vis sur la partie supérieure);

3) accrochez ensuite l'unité extérieur aux brides en la fixant ensuite avec la vis M6mm 17.

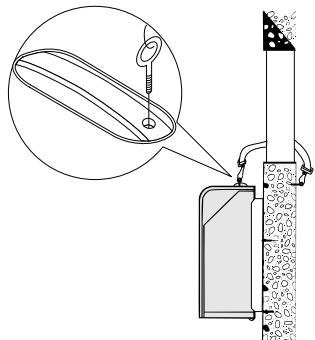

Il est également possible, dans le cas d'installations provisoires, de suspendre l'unité exter-ne comme illustré à la figure ci-dessous. Dans ce cas, utilisez les couroies 14 fournies qui doivent être accrochées aux oeillets 15; avant d'insérer les oeillets, enlevez les bouchons en caoutchouc.

L'unité externe peut être installée au-dessus ou au même niveau que l'unité interne, à condition que la dénivellation ne dépasse pas 1,5 m.

Veillez à ce qu'il n'y aitaucun obstacle tant sur l'aspiration que sur le refoulement de I'air de I'unité externe.

Laissez une distance minimale de 6 cm entre le dos de l'appareil et le mur.

L'eau de condensation qui se formependant le fonctionnement en climatisation (mode té) est partiellement éliminée par evaporation par l'unité extérieure. La condensation

résiduelle est évacuée par l'orifice à la base de l'unité extérieure. Il est possible d'utiliser le raccord de vidange pour faire couler l'eau de condensation au travers d'un

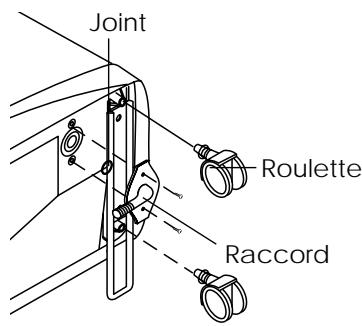

tuyau de caoutchouc ordinaire (non fourni avec l'appareil). Le raccord de vidange doit être monté sur la base de l'unité extérieure (voir figure).

Il est conseilé de protéger l'unité externe contre la pluie, la neige, les gouttes d'eau provenant des toits et le soleil.

Mise en marche et sélection des fonctions

BRANCHEMENT AU RESEAU ELECTRIQUE ET MISE EN MARCHE DE L'APPAREIL

1. Avant de brancher la fiche dans la prise de courant, vérifie si:

2. la tension du secteur correspond bien à la tension indiquée sur la plaque signalétique apposée sur la partie arrête de l'appareil;

3. la prise et la ligne d'alimentation électrique sont en mesure de supporter la charge de l'appareil;
4. la prise est appropriée à la fiche de l'appareil; en cas d'incompatibilité, faites replacer la prise;
5. la prise est reliée à une installation de mise à la terre efficace. Le fabricant decline toute responsabilité en cas de non-respect de cette norme pour la prévention des accidents.

En cas de remplacement du cable d'alimentation, mettez-vous en contact avec du personnel spécialisé.

1. Avant de sélectionner la fonction souhaïée, vérifie si l'interrupteur situé sur la minuterie 7 est sur la position 1 (manuel). Si vous souhaïez utiliser la minuterie, place l'interrupteur sur la position intermédiaire (1).

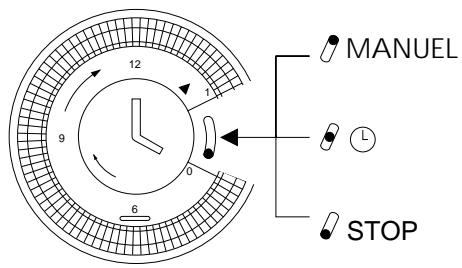

MINUTERIE: MISE À L'HEURE

La minuterie/programmateur, comme toutes les horloges, doit être mise à l'heure. Par exemple, s'il est 16 heures, vousdezce tournier les aiguilles dans le sens des aiguilles d'une montre (en suivant le sens de la flèche) de maniere à régler 16 heures.

N.B.: Ne faites jamais tourner le cadran dans le sens inverse!

La minuterie est une horloge électrique qui ne fonctionne que si la fiche est branchée sur le secteur. Chaque fois que la fiche est débranchée ou que le courant est coupé, la minuterie s'arrête (l'horloge retarde) et une nouvelle mise à l'heure peut s'avérer nécessaire.

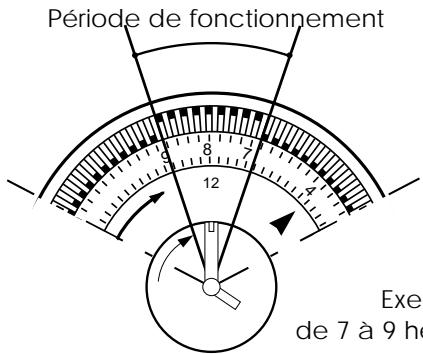

MINUTERIE: PROGRAMMATION

1) Sélectionnez les périodes de fonctionnement en poussant vers l'extérieur toutes les petites dents comprises dans l'intervalle souhaité (chaque dont correspond à 15 minutes).
2) Vérifiez que la minuteurie indique l'heure exacte (voir mise à l'heure).
3) Choisissez la fonction souhaïée en suivant les instructions de la page suivante.

Example:

de 7 à 9 heures.

Ainsi programme, l'appareil repétera le programme préétabli tous les jours.

N.B.: Si vous souhaitez exclure le fonctionnement "par minuteserie", il n'est pas nécessaire de modifier le programme; il suffit d'amener l'interrupteur sur la position 1 (manuel).

Sélection des fonctions

COMMENT CLIMATISER

Lorsque le climatiseur est eteint, le selecteur de fonctions 23 est sur la position "O". Pour actionner la fonction de climatisation, procedez de la maniere suivante:

1. Tournez le bouton du.selecteur de fonctions dans le sens des aiguilles d'une montre:

2. En faisant Coincider le grand symbole du cristal * avec l'index de référence, l'appareil fonctionnera en mode climatisation à la vitesse maximale de ventilation.

3. En faisant Coincider le petit symbole du cristal * avec l'index de reférence, l'appareil fonctionnera en mode climatisation à la vitesse minimale de ventilation.

4. Choisissez à présent la température souhaïée en tournant le bouton du thermostat d'ambiance.

Remarque

La température n'est pas exprimée en degrés. Nous vous conseillons, par conséquent, de tournier le bouton du thermostat d'ambiance sur la position de froid maximal: quand la température obtenue dans la piece sera la température de bien-être souhaitée, tournez lentement le bouton du thermostat dans le sens des aiguilles d'une montre jusqu'àu moment ou le thermostat intervendra pour couper le fonctionnement de l'appareil. Vous aurez ainsi programmes le climatiseur sur le degré exact de comport soulaité que le thermostat mainiendra automatiquement, vous permettant d'obtenir en même temps une économie d'énergie considérable. Lorsqu'il intervient, le thermostat provoque une interruption momentanée de la fonction de climatisation et le climatiseur continua à fonctionner en mode de ventilation seulement.

CET APPAREIL UTILISE UN SYSTème EXCLUSIF DE RECYCLAGE DE LA CONDENSATION POUR ÉLIMINER L'EXCÉS D'HUMIDITÉ.

DANS DES CONDITIONS NORMALES, LA CONDENSATION EST ÉLIMINÉE AUTOMATIQUEMENT.

DANS DES CONDITIONS D'HUMIDITE ELEVEE, UN EXCÉS D'EAU DE CONDENSATION PEUT S'ACCUMULER DANS LE RÉSERVOIR, SIGNALÉ PAR L'éCLAIRAGE DE LA LAMPE TÉMOIN 28. DANS CE CAS, IL SUFFIT DE VIDER LE RÉSERVOIR.

COMMENT PURIFIER L'AIR AVEC LA VENTILATION

Votre climatiseur est équipé de deux filtres électrostatiques spéciaux à très haute efficacité: FILTRETE™ de 3M. Ces filtres sont en mesure de capter des particules extrémement petites (jusqu'à 0,3 millièmes de millimétres). Les filtres sont actifs pour toutes les fonctions sélectionnées

Si vous souhaitez seulement purifier l'air en aérant la piece, tournez le sélecteur de fonctions 23 dans le sens inverse à celui des aiguilles d'une montre.

• En plaçant le grand symbole ≈ en face de l'index de ↔reference, l'appareil fonctionnera comme purificateur d'air à la vitesse maximale de ventilation.
• En plaçant le petit symbole ≈ en face de l'index de référence, l'appareil fonctionnera comme purificateur d'air à la vitesse minimale de ventilation.

Predisposition des fonctions/Voyants lumineux

Comment chauffer (seulement mod. F300)

Tournez le bouton du sélection de fonctions dans le sens inverse à celui des aiguilles d'une montre jusqu'àu symbol

La température n'est pas exprimée en degrés. Nous vous conseillons, par conséquent, de tourner le bouton du thermostat d'ambiance sur la position de froid maximal: Quand la température de la piece correspond à la température de bien-être souhaitée, vous pourrez runner lentement le bouton du thermostat dans le sens inverse à celui des aiguilles d'une montre jusqu'à ce que le thermostat intervienne en interrompant le fonctionnement. Vous aurez ainsi programmé le climatiseur sur le degré exact de comfort souhaité que le thermostat maintainendra automatiquement, vous permettant d'obtenir en même temps une économie d'énergie considérable. Lorsqu'il intervient, le thermostat provoque une interruption momentanée de la fonction de climatisation et le climatiseur continua à fonctionner en mode de ventilation seulement.

ARRETER L'APPAREIL

POUR ARRÊTER COMPLÉTEMENT L'APPAREIL, PLACEZ LE SELECTIONT DE FONCTIONS SUR LA POSITION "O" ET DÉBRANCHÉZ LA FICHE.

LE DEMARRAGE DES FONCTIONS PEUT SUBIR UN LÉGER RETARD PAR RAPPORT À LA ROTATION DU SELECTIONTUR.

VOYANTS LUMINEUX

Les voyants lumineux signaient le fonctionnement de l'appareil.

FONCTION	VOYANT 24	VOYANT ≈ 25	VOYANT 26 (F300)
ETEINT	-	-	-
CLIMATISATION	allumé*	allumé	-
PURIFICATION	-	allumé	-
CHAUFFAGE	-	allumé	allumé

• Les voyants s'allumeront 3 minutes après la mise en marche de l'appareil (c'est-à-dire lorsque le compresseur commencera à fonctionner). Les voyants s'eteindront lorsque la température régée à l'aide du thermostat sera atteinte.

Conseils pratiques

Voici quelques consels pratiques pour obtenir un rendement optimal de votre climateur:

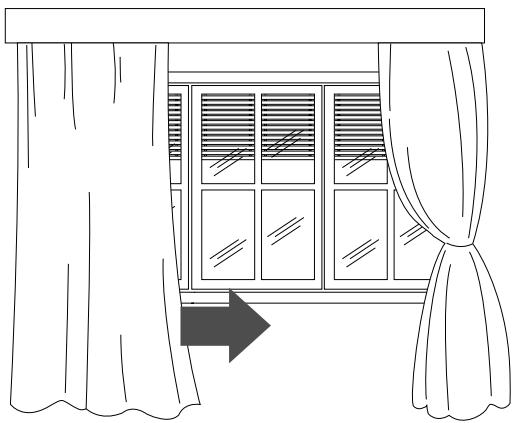

• fermez toutes les portes et les fenêtres de la pièce à climatiser, sauf dans le cas d'une installation à travers un trou percé dans un mur. Dans ce cas, il est conseillé de laisser un entretaillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la pièce.

• Ne pas installer l'unité intene dans des endroits humides.

• Ne pas utiliser l'unité intène à l'extérieur.
  Mod. F300: Veillez à positionner l'appareil à une distance appropriée par rapport aux surfaces combustibles.

Pour garantir un fonctionnement extrémanent économique de votre climatiseur, n'exposez pas la pierce aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores.
- Ne déposez pas d'objets sur votre climatisationur.
- N'obstruez pas l'aspiration et le refoulement de l'air.
Assurez-vous qu'il n'y ait pas de sources de chaleur dans la pierce.

Baissez les stores ou fermez les rideaux.

• Contrôlez que le climatiseur soit positionné sur un sol "parfaitement plat". Insérez eventuèlement les 2 cale-roulettes sous les roulettes avant.

Avant d'effectuer toute opération de nettoyage ou d'entretien, éteignez l'appareil en plaçant le sélecteur sur "O" et débranchez toujours la fiche de la prise de courant.

NETTOYAGE DU MEUBLE EXTERIEUR

Nous vous conseillons de nettoyer l'appareil avec un chiffon tout simplement humide et de l'essayer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.

Precautions

N'utilise jamais d'essence, d'alcool ou de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire..

NETTOYAGE DES FILtres À AIR

Pourmaintenirintacte toutel'efficacitédevoteclimatisationourousyouconseillonsde:

1. Nettoyer le filtré anti-bacteries chaqueSEAIME.
2. Remplacer le filtrre FILTRETE™ à la fin de chaque saisson ou en tout cas quand il sera épuisé (suivre les indications générées sur l'appareil pres du logement du filtrte).

Les filtres pour la purification de l'air se trouvent en dessous des deux grilles d'aspiration. Les filtres sont en fait logés dans les grilles mês.

Pour nettoyer les filtres il faudra donc:

1.Enlever les grilles d'aspiration, en les tournant vers l'extérieur.

2.Enlever le premier filtré FILTRETETM (de couleur blanche).
3.Enlever le porte-filtre siège du filtré antibacteries en le décrochant de la grille extérieure.

fig. G

Pour enlever la poussière qui s'est déposée sur le filtré anti-bacteriés, utilisez un aspirateur. Si le filtré est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois. La température de l'eau doit être inférieure à 40^ .

Après l'avoir lavé, laissez-le sécher avant de le remettre en place.

N'essayez pas de laver le filtré filtrete™ étant que cela pourrait diminuer sa capacité de filtrage.

CONTROLES AU DÉBUT DE LA SAISON

Vérifiez que le cordon d'alimentation et la prise soient parfaitement intacts et assurez-vous que l'installation de la mise à la terre soit efficace. Respectez scrupuleusement les normes d'installation.

OPERATIONS A LA FIN DE LA SAISON

Videz l'eau contenue dans la bassine de stockage en enlevant le bouchon du tuyau de drainage 18. Enlevez la cuvette recuillant l'eau de condensation située sur la partie arrrière du climatiseur, videz-la et remettez-la ensuite en place correctement. Nettoyez les filtres anti-bacteries et laissez-les secher complètement avant de les remetre en place. Protegez l'appareil contre la poussière en le couvrant avec un sac en plastique.

Si l'appareil ne fonctionne pas normalement…

PROBLEMES	CAUSE	SOLUTIONS
Le climatiseur ne fonctionne pas	absence de courantla fiche n'est pas branchéele sélecteur de fonctions est sur la position"O"L interrupteur situé sur la minuterie se trouvessur la position STOPl'interrupteur de la minuterie est sur la position ⓽ et estprogrammé pour ne pas fonction-ner en ce moment	attendezbranchez la fichedéplacez le sélection sur la positi-sion souhaiétéeplacer l'interrupteur situé sur laminuterie sur la position MANUEL réglez la minuterie comme souhaiété(voir page 35).
Le climatiseur ne fonctionne quependant peu de temps	le thermostat est intervenu des obstacles sont présents sur l'aspiration de l'unité extérieurle ventilateur est bloqué	déplacez le thermostat sur la posi-tion plus froidverifiéz s'il existe des obstaclesempêchant l'évacuationfaites appel au Service Àpré-Vente/agréé
La lampe témoin "cuvette pleine" estallumée	l'eau de condensation n'est pas évacuéevers l'extérieur	évacuer l'eau par l'intermédiai-re du tuyau d'évacuation
Le climatiseur fon-citionne mais refroidit pas lapiece	fenêtes ouvertesune source de chaleur (brûleur, lampe, etc.)est présente dans la piece ou il y a beau-coup de monde dans la piecele tuyau d'évacuation del'air est sorti desonlogementfiltres à air encrassésla puissance du climatiseur n'est pas appro-priée aux conditions et aux dimensions de lapiece	fermez la fenètreéliminez la source de chaleurdiminuez le thermostatnettoyez/remplacez les filtres.
Le climatiseur nechauffe pas assez(mod. F300)	filtres à air encrasséstempérature réglée de manière erronéeles grilles d'entrée de l'air sont obstruéesla piece est trop grande	nettoyer les filtres ou les replacerregler correctement la températureéliminer l'obstacle

Characteristiques techniques

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES

Température dans la pierce: . . . .21÷32°C

Température extérieure: . . . . .21÷43°C

CARATTERISTICHE TECNICHE

Tension

d'alimentation voir plaquette signalétique

Puisance max. absorbée en climatisation

Puisance max. absorbée

en fonction chauffage (mod. F300)

Puisance réfrigérante*

Vitesses de ventilation 2

Volume air traité max 460 m³/h

Dimensions unité interne:

• largeur 452 mm
  hauteur 800 mm
• profondeur 415 mm
• poids 35 kg

Dimensions unité externe (mod. F400):

• largeur 570 mm
  hauteur 475 mm
  profondeur 260 mm
• poids 18 kg

Dimensions unité externe (mod. F250/300):

• largeur 465 mm
  hauteur 480 mm
  profondeur 240 mm
• poids 12 kg

Température interne: 27^

47% Humidité relative

Température externe: 35^

41% Humidité relative

Cet apparéil contient des substances qui, dégagées dans l'atmosphère, nuise à la couche d'ozone; il est, par conséquent, conseilé de ne pas perforer le circuit frigorifique de l'appareil. Lorsque vous decide de ne plus vous en servir, portez le climatisationur à une société de traitement des déchets autorisée.
