NN591 - Centrale vapeur ASTORIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Centrale vapeur
Marque	ASTORIA
Modèle	NN591
Capacité du réservoir d'eau	2 litres
Pression de vapeur	4,5 bars
Débit vapeur réglable	120 g/min
Autonomie	Illimitée (remplissage possible en cours d'utilisation)
Matériau de la chaudière	Inox 18/10
Résistance de chauffe	Montée à l'extérieur de la chaudière
Puissance résistance chaudière	1500 W
Alimentation	230 V ~ 50 Hz
Poids du nettoyeur	5,5 kg environ
Poids des accessoires	3 kg environ
Dimensions du nettoyeur	26 H x 32 l x 44 L cm
Accessoires fournis	Raclette à vitres, brosse triangulaire, deux tubes rallonges, entonnoir, décolleuse à papier peint, petite brosse ronde en nylon, tapis repose fer, chiffonnettes, accessoire pour moquettes, brosse rectangulaire, embout support de brosse, lance haute pression
Sécurité	Voyant de vapeur prête, voyant de fin d'eau avec signal sonore, mise à la terre obligatoire
Entretien	Détartrage périodique recommandé (1 à 2 fois par an) avec vinaigre blanc ; rinçage périodique simple
Remplissage	Possible à tout moment en cours d'utilisation
Temps de chauffe	Environ 5 minutes pour vapeur prête
Type de vapeur	Vapeur haute température pour nettoyage et dégraissage

FOIRE AUX QUESTIONS - NN591 ASTORIA

Comment remplir le réservoir d'eau ?

Ouvrez le bouchon de remplissage (1). Utilisez l'entonnoir (12) pour verser de l'eau jusqu'à 2 litres. Refermez bien le bouchon. Vous pouvez remplir en cours d'utilisation, mais placez d'abord le bouton de mise en service (4) sur Arrêt.

Combien de temps faut-il pour que la vapeur soit prête ?

Le temps de chauffe est d'environ 5 minutes. Le voyant de vapeur prête (27) s'allume lorsque la pression est suffisante. Pour votre sécurité, attendez ce voyant avant de commencer le nettoyage.

Puis-je utiliser de l'eau du robinet ?

Oui, utilisez de préférence de l'eau du robinet. Si elle est très calcaire, mélangez-la à 50 % avec de l'eau distillée. N'ajoutez aucun produit détergent ou autre dans le réservoir.

Que faire lorsque le voyant de fin d'eau s'allume ?

Le voyant de fin d'eau (28) s'allume avec un signal sonore lorsque le réservoir est vide. Mettez le bouton de mise en service (4) sur Arrêt, ouvrez le bouchon, remplissez d'eau (max 2 litres) avec l'entonnoir, puis remettez le bouton en position Chaudière. L'appareil est alors prêt à continuer.

Comment détartrer l'appareil ?

Un détartrage est recommandé 1 à 2 fois par an. Videz le réservoir, retirez la vis de vidange sous l'appareil, versez 30 cl d'eau et 30 cl de vinaigre blanc dans la chaudière, refermez, laissez agir 5 heures, puis videz et rincez trois fois à l'eau claire.

Puis-je utiliser des produits de nettoyage dans l'eau ?

Non, n'ajoutez aucun produit détergent ni autre additif dans la chaudière. La vapeur seule suffit pour nettoyer et dégraisser. L'eau du robinet est recommandée, éventuellement mélangée à de l'eau distillée si elle est calcaire.

Comment utiliser les différents accessoires ?

Fixez l'accessoire souhaité sur la poignée pistolet du flexible (7), avec ou sans tubes rallonges (11). Pour les brosses rectangulaire et triangulaire, utilisez une chiffonnette (21) fixée par les pinces. La raclette à vitres (9) nécessite un débit de vapeur réduit. Consultez la notice pour chaque accessoire.

L'appareil peut-il être utilisé pour le repassage ?

Ce modèle NN591 est un nettoyeur vapeur, il ne comporte pas de fer à repasser. L'option fer est réservée au modèle NN592 K9. Pour le repassage, utilisez un fer standard.

Que faire si la vapeur ne sort pas ?

Vérifiez que le voyant de vapeur prête (27) est allumé. Si ce n'est pas le cas, attendez la montée en pression. Lors de la première utilisation, purgez le flexible en actionnant la commande vapeur (8) quelques secondes pour évacuer les gouttelettes. Si le problème persiste, contactez un Centre Service Agréé Astoria.

Comment ranger l'appareil après utilisation ?

Mettez le bouton de mise en service (4) sur Arrêt, débranchez l'appareil, laissez-le refroidir 5 heures puis videz l'eau résiduelle. Essuyez-le avec un chiffon doux. Ne rangez jamais l'appareil encore chaud.

MODE D'EMPLOI NN591 ASTORIA

Avec cet apparéil, vous avez fait l'acquisition d'un article de qualité, bénéficiant de toute l'expérience d'Astoria dans le domaine du petit électroménager. Il répond aux critères de la qualité Astoria : les mêleurs matériaux et composants ont été utilisés pour sa fabrication, et il a été soumis à des contrôles rigoureux.

Nous souhaitons que son usage vous apporte entiere satisfaction.

Nous attirons votre attention sur le fait que cet apparéil travaille avec de l'eau brûlante et de la vapeur sous pression.

Nous vous demandons donc de dire très attentivement les instructions données dans cette notice, car elles fournissant, entre autres, des informations importantes relatives à la sécurité d'installation, d'utilisation et d'entretien. Gardez votre notice, vous pourriez avoir besoin de vous y référer dans le futur.

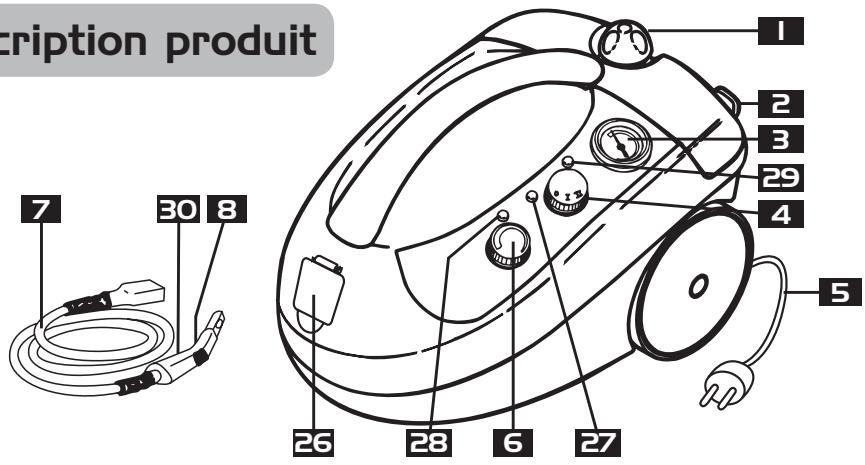

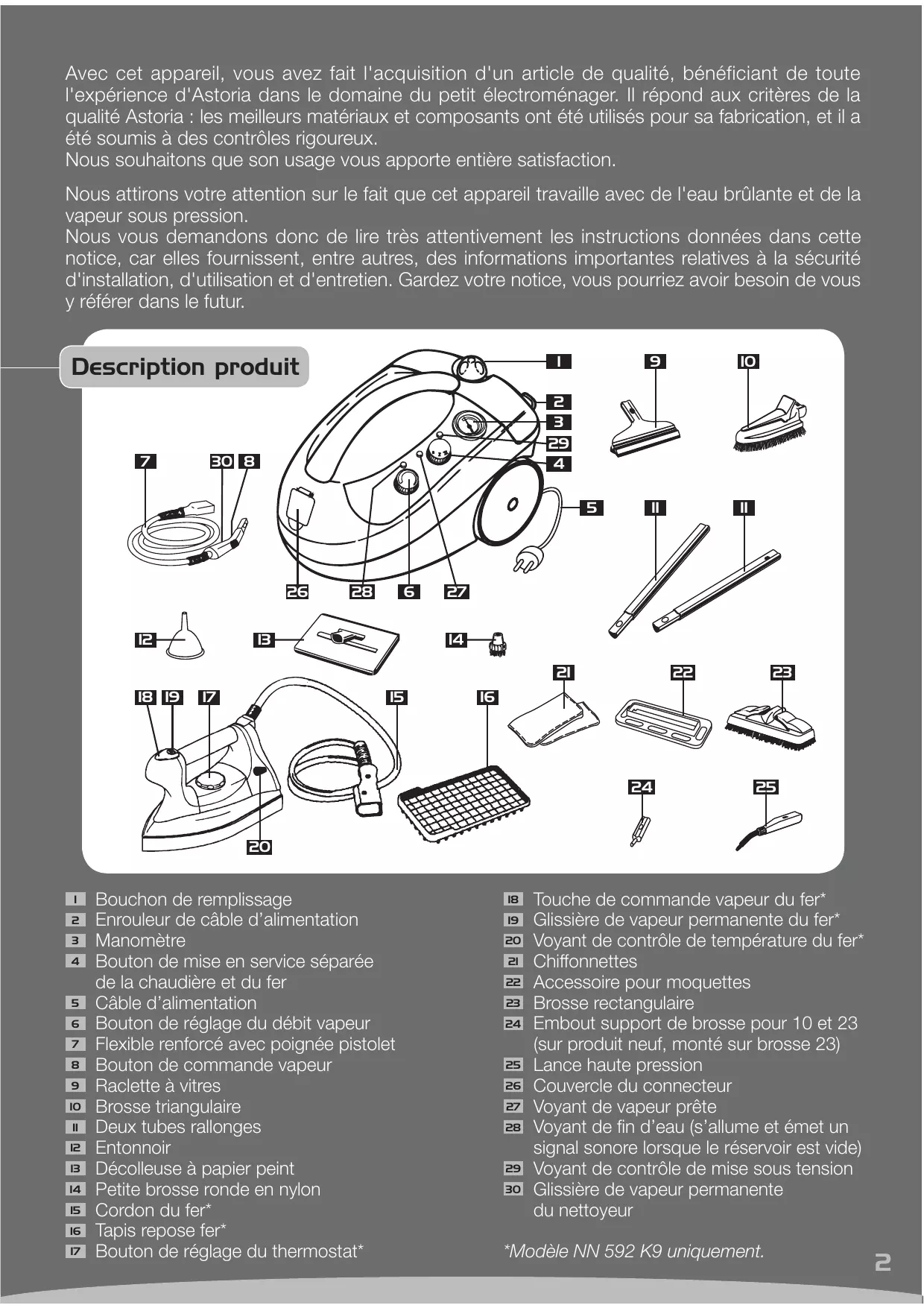

Description produit

Bouchon de replissage
Enrouleur de cable d'alimentation
3 Manomètre
4 Bouton de mise en service séparée de la chaudière et du fer
5 Câble d'alimentation
6 Bouton de réglage du débit vapeur
7 Flexible renforcé avec poignée pistonlet
B Bouton de commande vapeur

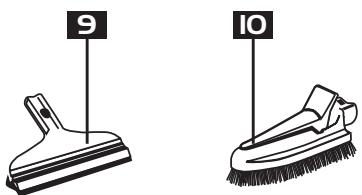

9 Raclette à vitres
Brosse triangulaire

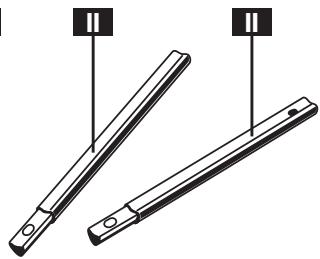

Deux tubes rallonges
Entonnoir
Décolleuse à papier peint
14 Petit brrosse ronde en nylon

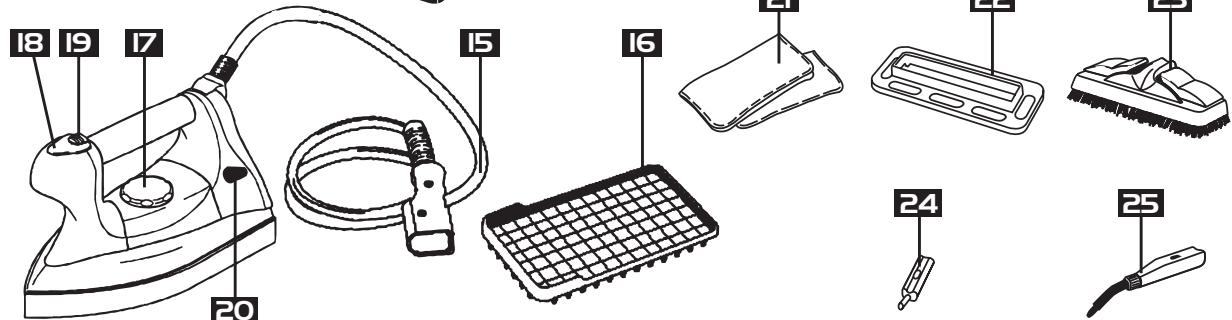

15 Cordon du fer
16 Tapis repose fer
Bouton de réglage du thermostat*

18 Touche de commande vapeur du fer
19 Glissière de vapeur permanente du fer
20 Voyant de contrôle de température du fer*
Chiffonnettes
22 Accessoire pour moquettes
Brosse rectangulaire
24 Embout support de Brosse pour 10 et 23 (sur produit neuf, monté sur Brosse 23)
25 Lance haute pression
26 Couvercle du connecteur
27 Voyant de vapeur prete
28 Voyant de fin d'eau (s'allume et émet un signal sonore lorsque le réservoir est vide)
29 Voyant de contrôle de mise sous tension
30 Glissiere de vapeur permanente du nettoyeur

*Modèle NN 592 K9 uniquement.

Les plus Astoria

• La possibilité de replir l'ordinate à tout moment en cours de travail.
• Mise en chauffe en 5 min. environ. Temps de chauffé très court pour une vapeur disponible rapidement.
• Un réglage du début vapeur, pour s'adapter aux différentes situations : nettoyage en douceur, repassage, décapage de saleté incrustée....
• Une résistance de chauffe montée à l'extérieur de la chaudière, ce qui lui permet d'échapper totalement au tartre.
• Une chaudière en inox pour uneonne longevite.
• Une mise en service séparée de la chaudière et du fer (Modèle NN 592 K9 uniquement), permettant le repassage à sec.

Environment

• Ne jetez pas l'appareil en fin de vie avec les ordures menagères, mais déposez-le dans un point de collecte approprié pour son recyclage. Vous aiderez, ainsi, à protégger l'environnement.

Recommandations de sécurité particulières

• Pour votre sécurité, lorsque vous souhaitez nettoyer à la vapeur, il est impératif d'attendre l'allumage duvoyant de « vapeur préte » une première fois, avant de commencer le nettoyage. A défaut, il faut s'abstenir de nettoyer à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria.
• Ne jamais déplacer l'appareil alors que le bouchon de replissage est逝é.
• Il est obligatoire de raccorder l'appareil à une prise électrique répondant aux prescriptions de sécurité avec mise à la terre.
• Ne jamais mettre le nettoyeur sous le robinet pour rajouter de l'eau.
• Débrancher le cable d'alimentation pour toute opération d'entretien, de replissage ou de vidange, ainsi que lorsque l'appareil n'est pas utilisé.
• Veiller à ce que le cable d'alimentation n'entre pas en contact avec les parties chaudes du fer (Modèle NN 592 K9).
• Ne pas ranger l'appareil encore chaud, le laisser refroidir à l'air libreAAParavant.
• Ne pas diriger le jet de vapeur directement sur la peau, la soie, le cuir, le velours ou d'autres matériaux similaires qui craignent la chaleur (Tergal, Dralon...).
• Introduire la quantité d'eau préconisée et n'y additionner aucun autre produit.
  Utiliser de préférence l'eau du robinet. Si l'eau de la région est calcaire, la mélanger à 50 % avec de l'eau distillée.

Recommandations de sécurité generales

• Ne pas plonger l'appareil dans l'eau.
• Ne pas laisser les enfants se servir de l'appareil. L'emploi de cet apparéil doit être réservé à des personnes connaissant parfaitement son fonctionnement.
• Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.

• Pour le repassage (Modèle NN 592 K9 uniquement) - Poser l'appareil au sol.

• Ne pas repasser de vêtements portés sur soi.

• S'assurer que la tension du secteur correspond bien à cette marquee sur la plaque signalétique de l'appareil.

• Ne pas tirer sur le cable d'alimentation ou sur l'appareil pour le débrancher.
• S'assurer avant chaque utilisation que le cable d'alimentation est en parfait état.
• Si le cable d'alimentation est endommagé, il doit être immédiatement remplace par un professionnel d'un Centre Service Agréé Astoria, afin d'éviter tout danger.
• En cas de panne ou de mauvais fonctionnement, débrancher l'appareil immédiatement. Ne pas chercher à réparer l'appareil soi-même, mais le confier à un professionnel d'un Centre Service Agréé Astoria. Retrouvez les coordonnées du Centre Service Agréé Astoria le plus proche de chez vous sur: www ASTORIA.tm.fr
• Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil...) ni à une température inférieure à 5^ .

Mise en service

Poser le nettoyeur débranché à plat sur ses deux roues.

Pour nettoyer à la vapeur

Remplissage de la chaudière

Ouvrir le bouchon de replissage (1). Remplir le réserve voir d'eau (2 litres). Utiliser l'entonnoir (12). Refermer le bouchon.

Raccordement des accessoires

1. Raccorder le connecteur du flexible (7) au connecteur de l'appareil. Introduire l'index de verrouillage du couvercle du connecteur (26) dans le trou du connecteur du flexible.
2. Fixer un accessoire sur la poignée pistonet du flexible (7), avec ou sans rallonges (11), selon l'utilisation désirée.

Entretien de l'appareil

Réglage et utilisation de la vapeur

1. Brancher l'appareil (5).
2. Placer le bouton de mise en service (4) sur la position chaudière . Levoyant de mise sous tension (29) s'allume. La pompe se met régulière-ment en marche pour maintainir un niveau d'eau constant dans la chaudière.
3. ÀpRESquelques minutes le manomètre (3) indique que la pression s'élige. Le voyant de « vapeur pré- te» (27) s'allume dés que la vapeur peut être utilisée. Pour votre sécurité, lorsque vous souhaitez nettoyer à la vapeur, il est impératif d'attendre l'alumage du voyant de « vapeur préte » une première fois, avant de commencer le nettoyage. A défaut, il faut s'abstenir de nettoyer à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria.
4. Ajuster si nécessaire le débit de vapeur en tournant le bouton de réglage (6).
5. Lors de la première montée en température, actionner la commande de sortie vapeur (8) sur la poignée pistoletpendantquelques secondes pour evacuer les gouttelettes d'eau se trouvant dans le flexible. Attendre que levoyant de «vapeur préte» (27) s'allume de nouveau avant de commencer à utiliser l'appareil.
6. Levoyant de « vapeur préte » (27) s'éteint chaque fois que la vapeur est demandée. Il est néanmoins possible de continuer à utiliser l'appareil.
7. Pour obtenir un début permanent de vapeur, actionner le bouton de commande (8) et tirer la glissière de vapeur permanente (30) vers l'arrête.

Remplissage de la chaudière en cours d'utilisation

Si en cours de travail, l'eau vient à manquer, le voyant de fin d'eau (28) s'allume et émet un signal sonore. Il faut alors procéder au replissage du réservoir.

Proceder comme suit :

1. Placer le bouton de mise en service (4) sur la position « Arrêt ».
2. Ouvrir le bouchon de replissage (1). Remplir le réservoir d'eau. Utiliser l'entonnoir (12). Refermer le bouchon.
3. Placer le bouton de mise en service (4) sur la position chaudière L'appareil est prét pour continuer.

En fin de travail

1. Arrêté l'appareil en tournant le bouton de mise en service (4) sur la position « Arrêt »
2. Débrancher l'appareil.
3. Il est conseilé de laisser refroidir le nettoyeur pendant 5 heures puis de vider l'eau résiduelle avant de le ranger.

Les opérations d'entretien doivent être faites l'apparil débranché et refroidi.

• Le nettoyeur s'essuie tout simplement avec un chiffon doux.
• Ne pas utiliser de produits détergents ajoutés à l'eau dans la chaudière.

• Détartrage : en principe, un simple rinceage périodique de la chaudière permet d'éliminer les dépôts qui peuvent s'y trouver. Selon la qualité de l'eau utilisée, un détartrage de la chaudière peut être effectue une à deux fois par an. L'accès à la chaudière se trouve sous l'appareil.

• Ouvrir le bouchon de replissage (1).

• Vider le contenu du réservoir dans unseau.
• Retourner l'appareil.
• Retirer la vis de vidange se trouvant sur la face inférieure de l'appareil (attention à ne pas perdre le joint).
• Vider l'eau contenue dans la chaudiere et les dépôts eventuels dans unseau.
• Pour un simple rinceage, passer à l'étépe 11.
• Verser dans la chaudière 30cl d'eau et 30cl de vinaigre blanc.
• Refermer la vis de vidange et remettre l'appareil sur ses roues.
• Laisser agir pendant 5 heures environ.
• Retourner l'appareil,steroler la vis de vidange et vider la chaudiere.
• Rincer trois fois la chaudière en y versant à chaque fois un litre d'eau claire. Vider la chaudière en secouant énergiquement pour evacuer les résidus.
• Refermer la vis de vidange et serrer convenablement.

Remarque : Afin d'éviter un entartrage trop important et d'augmenter la durée de vie de votre nettoyeur, nous vous conseillons d'utiliser notre carafe filtrante RF 950 A.

Conseils d'utilisation

• Le nettoyeur vapeur s'utilise pour les usages internes et externes. Tout ce que vous pouvez habituellement nettoyer avec un chiffon, une éponge, une serpillière et des produits détergents, vous pouvezmaintenant l'entrenir avec votre nettoyeur à vapeur Astoria. Et même plus encore.

• Grace à sa température élevée, la vapeur permet de décoller la graisse et les saletés les plus incrustées. La vapeur émise à haute température permit également d'éliminer bacteriés, germes et acariens bien moins qu'avac un aspirateur classique.

• L'usage d'un nettoyeur vapeur est économique et écologique car il évite l'emploi de produits détergents. La vapeur agit à la place des produits d'entretien pour dissoudre laGRAisse et décoller la saleté que vous recueillez ensuite avec les chiffonnettes, une éponge ou un chiffon.

• La vapeur permet d'accélérer le dégivrage des réfrigerateurs ou congélateurs.
• La vapeur est efficace pour déboucher les écoulements sanitaires.

Conseils pour l'utilisation des accessoires

Avant de procéder au nettoyage de vos tapis, moquettes, tissus et autres surfaces délices, veuilles consultez les instructions propres à chaque article. Cherchez un endroit cache ou un échantillon et faites un essai. Attende que la vapeur agisse et vérifie qu'aucun changement de couleur ni aucune déformation ne se soit produit.

L'embout support de brosse (24) :

Important : Sur le produit neuf, le support de brosse (24) est monté sur la brosse rectangulaire (23). Pour pouvoir le démonter, le faire pivoter de 180 degrés par rapport à sa position normale, et tirer. S'adapte à la fois sur la brosse rectangulaire (23) et sur la brosse triangulaire (10). D'une manière générale, les brosses rectangulaire et triangulaire sont à munir d'une chiffonnette (21) (fixée par les pince supérieures).

La Brosse triangulaire (10) :

Est particulièrement recommangée pour les textiles. Sa forme particulière permet de nettoyer les angles et les recoins difficiles d'accès.

Est adaptée pour les grandes surfaces telles que les sols ou les murs. En cas de saleté incrustée, l'utiliser sans chiffonnette, en agissant directement avec les poils. Remettre une chiffonnette (21) par la suite pour éliminer les résidus.

L'accessoire pour moquettes (22) :

Se fixe sous la Brosse rectangulaire (23) et permet de nettoyer les moquettes avec ou sans chiffonnette. En cas de tache, utiliser localement la petite lance haute pression (25) en orientant le jet à l'horizontal et au contact du tapis. Essuyer avec un chiffon.

Petite brosse ronde nylon (14):

Se fixe à l'extrémité de la lance haute pression (25). Elle est adaptée au nettoyage de petites surfaces très sales. Les résidus ainsi décollés seront recueillis avec un chiffon ou une éponge.

La raclette à vitres (9):

Permet de nettoyer les surfaces vitrées en utilisant un débit de vapeur réduit. Projeter la vapeur sur la vitre directement ou à quelques centimètres de dis

tance. Stopper la vapeur et passer la raclette de haut en bas pour recueillir la saleté. Essuyer régulièrement la raclette avec un chiffon. Attention, sur vitre froide, projeter la vapeur sur la vitre en tenant l'accessoire à une trentaine de centimétres de distance, avant de commencer le nettoyage.

La lance haute pression (25) :

Elle peut être utilisée avec ou sans petite brosse ronde. Le jet de vapeur concentré donne une puissance de nettoyage supplémentaire pour découvert ou décoller la saleté incrustée. Pratique pour nettoyeur les radiateurs, les volets, etc.

La décolleuse à papier peint (13) :

La vapeur émise permet de décoller les papiers points sans difficultés, sans laisser de traces aux murs et dans un respect de l'environnement.

Nettoyages particuliers

Si vous souhaitez nettoyer des objets délicats, pensez toujours à éloigner la sortie vapeur de l'objet à nettoyer.

Les Plantes : une distance de pulverisation de trente centimètres minimum est à respecter impératifement sous peine d'abîmer les plantes.

La Voiture : respecter une distance de pulverisation de 10 à 20 cm pour nettoyer les pneus. Les jantes peuvent être nettoyées par contact direct. Pour enlever les tâches d'huile ou de goudron sur les carrosseries, utiliser toujours un chiffon doux et épais.

Le Mobilier de jardin : que le mobilier soit en matière plastique ou en bois, pulveriser la vapeur à une distance suffisante pour ne pas le déterminer et essuyer ensuite avec un chiffon doux.

Option fer professionnel Modelé NN 592 K9 uniquement

Recommendations de sécurité générales

• Le fer à repasser ne doit jamais être laissé sans surveillance lorsqu'il est branché.
• Si le cordon du fer (15) est endommagé, il doit être replacé par un Centre Service Agréé Astoria afin d'éviter tout danger.

Mise en service du fer

1. Poser l'appareil débranché à plat sur ses roues.
2. Poser le fer sur son tapis repose fer (16).
3. Raccorder le cordon du fer (15) au connecteur de l'appareil. Introduire l'index de verrouillage du couvercle du connecteur (26) dans le trou du connecteur du cordon.

Repassage à sec

1. Brancher l'appareil.

2. Tourner le bouton de mise en service (4) sur la position fer

3. Régler la température de repassage souhaïée en amenant la position de réglage du bouton de thermostat (17) en face du repère.

4. Dès que le fer aura atteint sa température, levoyant de contrôle de température du fer (20) s'éteindra. Remarque : si après un repassage à la vapeur, vous souhaitez repasser à sec, il conviendra de faire attention. Un appui sur la touche de commande de vapeur du fer (18) déclenchera une sortie de vapeur tant qu'une pression résiduelle subsistera dans la chaudière.

Repassage à la vapeur

1. Ouvrir le bouchon de replissage (1). Remplir le réservoir d'eau (2 litres). Utiliser l'entonnoir (12). Refermer le bouchon. Brancher l'appareil.
2. Régler la température de repassage souhaïée en amenant la position de réglage du bouton de thermostat (17) en face du repère.
3. Dès que le fer aura atteint sa température, le voyant de contrôle de température du fer (20) s'eteindra.
4. Tourner le bouton de mise en service (4) sur la position chaudière
5. ÀpRES quelsques minutes le manomètre (3) indique que la pression s'élige. Levoyant de «vapeur préte» (27) s'allume dés que la vapeur peut être utilisée. Pour votre sécurité, lorsque vous souhaitez repasser à la vapeur, il est impératif d'attendre l'allumage du voyant de « vapeur préte » une première fois, avant de commencer le repassage. A défaut, il faut s'abstenir de repasser à la vapeur et faire réviser l'appareil par un Centre Service Agréé Astoria.
6. Purger le fer en actionnant la commande vapeur (18) tout en maintainant le fer au dessus d'un chiffon. L'eau contenue dans les tuyaux est expulsee. Une fois que la vapeur obtenue est exemplé d'eau, l'ensemble est prét pour le repassage.

Pour obtenir un débit permanent de vapeur

• Tirer la glissière de vapeur permanente (19) vers l'arrière, et régler le début vapeur (6) sur le minimum.

Remplissage de la chaudière en cours de repassage

• Voir en page 4 « Remplissage de la chaudière en cours d'utilisation ».

Conseils pour le repassage

• Dans le cas où on ne connait pas la composition du tissu, chercher un endroit caché et essayer à température BASSE d'abord, celle qui convient le mieux. Il est conseilé de faire un tri dans le linge à

repasser en le regroupant par families de tempé- rature. On commencerà repasser la famille qui démande la tempé-rature la plus BASSE.

• Si l'on doit repasser un tissu à une température inférieure à celle régée, il faut régler le fer sur la nouvelle température et attendre que levoyant (20) se rallume.
• Sur la position • Soie/Nylon, n'utilisez pas la touche de commande vapeur (18) du fer, vous obtiendarez des gouttelettes d'eau et non de la vapeur. Cette position ne doit être utilisée qu'en repassage à sec.
• Le fer peut être utilisé en défloissage vertical. Pour cela, suspendre le vêtement à un cinctre et faire sortir la vapeur à distance (une quinzaine de centimètres) du vêtement.
  Utiliser une table à repasser «spéciale vapeur» qui permet à la vapeur de la traverser.

Caracteristiques techniques

Puisance résistance :	1500 W
Puisance fer
(NN 592 K9 uniquement) :	800 W
Tension :	230V ~ 50Hz
Commande sur la poignée
du flexible :	12 Vasse tension
Capacité du réservoir :	2 Litres
Pression :	4,5 bars
Débit vapeur régiable :	120 g/ min
Autonomie :	Illimitée
Matériau Chaudière :	Inox 18/10
Poids nettoyeur :	5,5 kg environ
Poids accessoires :	3 kg environ
Poids du fer (NN 592 K9) :	1,4 kg environ
Dimensions du nettoyeur :	26 H x 32 l x 44 L cm
Dimension du fer (NN 592 K9) :	15,5 H x 11 l x 23 L cm
Résistance de chauffe :	A l'extérieur

Nota

La garantie est définie sur le bulletin de garantie joint. Elle ne couvre pas l'usure normale, la détérioration du cordon du fer, ainsi que l'entertrage.
