MODE D'EMPLOI FRANCAISE VEDETTE

mérite votre confiance

GUIDE D'INSTALLATION & D'UTILISATION

Lave-Linge

Cet apparéil, destiné exclusivement à un usage domestique, a été consçu pour laver le linge. Très

important : Lisez attentivement ce guide d'utilisation avant d'installer et d'utiliser cet apparéil.

CHARGES PRECONISEES:

-La capacité maximale de I'appareil est de 6 kg.

SECURITÉ

Respectez impératifement les consignes suivantes :

INSTALLATION :

• La pression de l'eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars).
• N'utilisez pas de prolongateur, adaptateur, prise multiple ouprogrammable.
• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre et accessible.
• Utilisez exclusivement le tuyau d'alimentation et les joints © neufs fournis avec l'appareil.
• Si le cordon d'alimentation est endommagé, faites le remplaçer par le Service-Apres-Vente ou par un professionnelnel qualifié, afin d'éviter tout risque évientuel.
• Il est déconseilé d'installer votre apparéil sur un tapis ou un sol en moquette afin de ne pas:gérer la circulation d'air à sa base.
• En cas de problème ne pouvant être résolu par vous même (voir page 8), ne pas intervenir sur l'appareil et faites appel au service technique du revendeur ou du fabricant.

UTILISATION :

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil et d'éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveillance permanente. L'entretien de l' apparéil ne doit pas être effectué par des enfants sans surveillance.

UTILISATION (suite) :

• Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immidiatement après traitement (risque d'explosion).
• Ce lave-linge est équipé d'une sécurité pour prévenir de tout débordement d'eau évientuel.
• En fin de cycle, veillez à fermer le robinet d'arrivée d'eau et à débrancher le cordon électrique.

ENVIRONNEMENT

Ce lave-linge a ete concu dans un souci de respect de I'environnement.

PROTECTION DE L'ENVIRONNEMENT

Dosez Your lessive en fonction du degré de salissure et de votre charge de linge, en ne dépassant pas la dose recommende par le fabricant de lessive. Les matériaux d'emballage de cet apparéil sont recyclables.

Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre lave-linge contient aussi de nombreux materiaux recyclables, il est marqué de ce logo pour vous rappeler que les apparciels usages ne doivent pas être mélangés avec d'autres déchets.

Le recyclage de l'appareil sera ainsi réalisé conformément à la directive europeenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparciels usagés les plus proches de votre domicile.

ECONOMIES D'ENERGIE

Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.

1 - INSTALLATION

1.1 - DEBALLAGE (Fig. 1.1.2 à 1.1.4)

Respectez imperativement les consignes suivantes :

• Retirez les cales du couvercle et des battants de tambour puis ouvrez et refermez soigneusement le tambour.

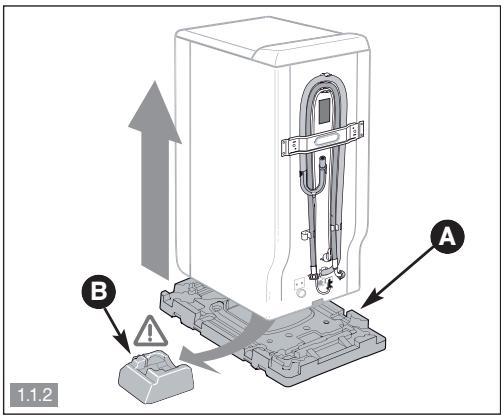

• Soulevez le lave-linge et retirez le socle A et la cale moteur (Fig. 1.1.2).

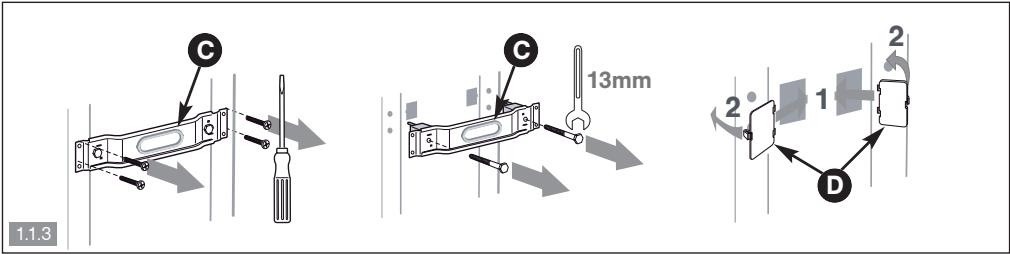

• Enlevez la traverse et obstruez les trouss avec les caches (Fig. 1.1.3).

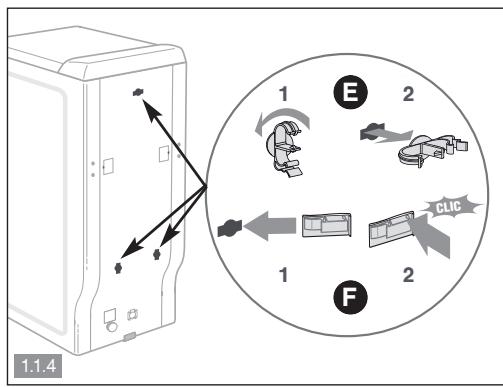

• Enlevez les 3 colliers support tuyau E , et obstruez impératifement les 3 trouss à l'aide des caches F (Fig. 1.1.4).

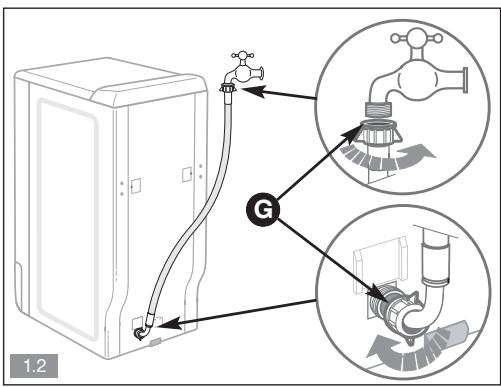

1.2 - RACCORDEMENT à LA CANALISATION D'EAU (Fig. 1.2)

Branchez le tuyau d'alimentation sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout filtré 20x27.

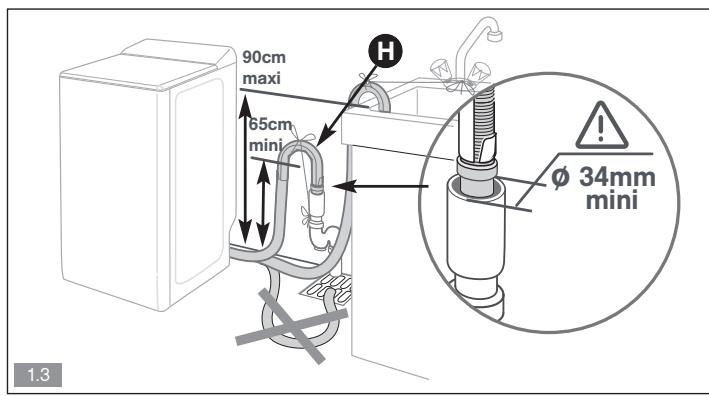

1.3 - ÉVACUATION (Fig. 1.3)

Positionnez le tuyau de vidange, muni de sa crosse en veillant à bien respecter les indications du

croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laisser un libre passage à l'air entre le tuyau de vidange et le conduit d'évacuation, afin d'éviter tout refoulement d'eaux usées dans la machine et toutes mauvaises odeurs.

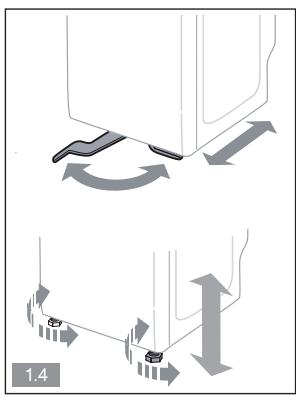

1.4 - MISE A NIVEAU (Fig. 1.4)

L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds régables situés à l'avant de l'appareil, stabilissez votre lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplace, en tirant à fond vers la gauche le levier situé en bas de l'appareil.

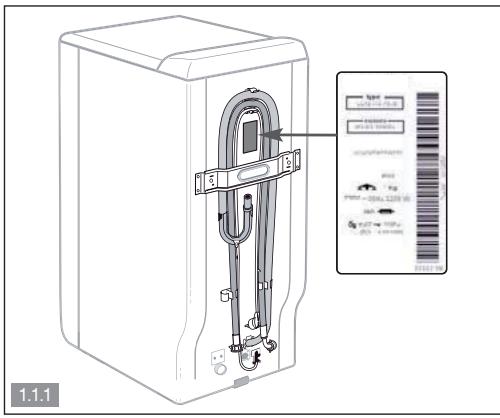

1.5 - RACCORDEMENT ÉLECTRIQUE (Fig. 1.1.1)

Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.

1.6 - NETTOYAGE PREALABLE

Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton 90^ sans linge et avec une demi-dose de dessive.

RECOMMANDATIONS :

• Avant d'introduire du linge triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermetures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filt de lavage.
• Retirez les boutons mal cousus, les épingles et les agrafes.
• Nouez les ceintures, les rubans de tabliers, etc.

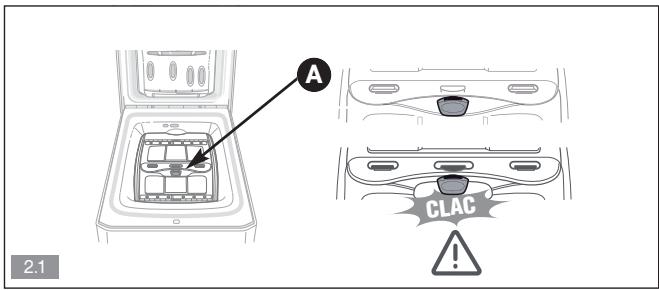

2.1 - CHARGEMENT DE VOTRE LINGE (Fig. 2.1)

Actionnez la poignée de couvercle et ouvre le tambour en appuyant sur le pouvoir A

Après introduction du linge, assurez vous de la bonne fermeture du tambour. Vérifie que ré du pouvoir est bien visible.

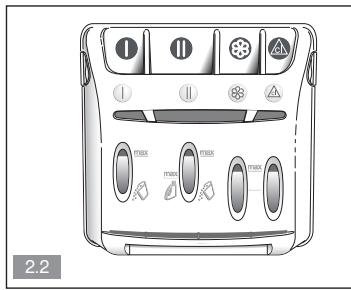

2.2 - PRODUITS LESSIVIELS ET ADDITIFS (Fig. 2.2)

La boîte à produits compte 4 compartments :

1 prélavage (poudre), 11 lavage (poudre ou liquide),
assouplissant, A javel / impermeabilisant.

• Utilisez des détergents certifiés pour lave-linge à usage domestique.
• Ne pas utiliser de lessive liquide avec le cycle pré-lavage et/ou départ différé.
  -La javel concentrée doitetre impérativement diluée.
• Ne pas dépasser le niveau MAX.

3 - PROGRAMMATION

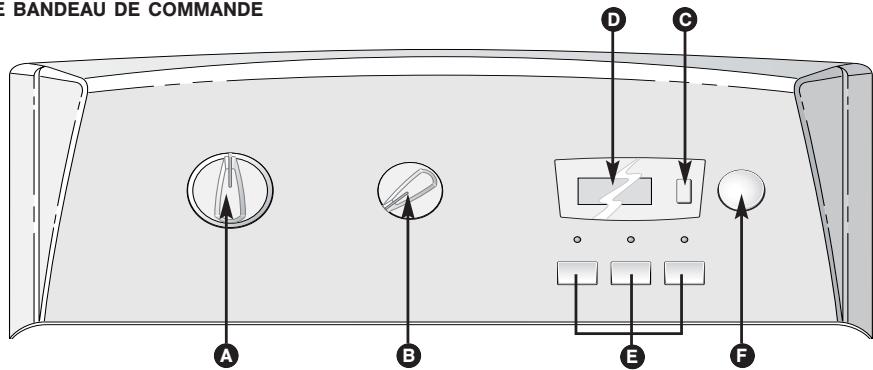

3.1 - LE BANDEAU DE COMMANDE

A Selecteur de programmes

Réglage Départ différé

E Options

B Selecteur de vitesse essorage

D Afficheur

F Départ/Pause

Grnd Afin de preserver voire linge et de ne pas creer d'usure prematurée,voite appareil adapte automatique. Soin ment la durée de vos programmes en fonction de la quantite de linge introduite en coton comme en mixte.

3.2 - PROGRAMMER UN CYCLE DE LAVAGE

MISE EN MARCHE DE L'APPAREIL

• Choisissez votre programme et votre température (cf.«Tableau de programmes») en tournant le selec-teur de programmes A. La durée estimée du-programme s'affiche dans l'afficheur D (Fig. 3.2.1). Une fois le cycle lancé et après quelques minutes, une mise a jour de la durée sera faite en fonction de la quantité et le type de linge introduits.
• Choisissez votre vitesse d'essorage en fonction du textile en tournant le sélecteur (limitation automatique pour certains programmes).
• Choisissez ou non les options à l'aide des touches

E, ensuite appuyez sur la touche «Départ/Pause» F.

DéPART DIFFÉRÉ D'UN PROGRAMME

• Choisissez votre programme à l'aide du sélecteur de programmes A.
• Appuyez plusieurs fois sur la touche «Départ différé» © afin de retarder le départ de votre programme, d'heure en heures jusqu'à obtention du temps différé choisi (maxi 19h00).
  -Validez en appuyant sur la touche «Départ/Pause» F. L'afficheur D vous informe du temps restant avant le départ du programme par décompte d'heure en heures (Fig. 3.2.2 à 3.2.4).

La phase de départ différé terminée le programme démarre réellement. L'afficheur vous informe alors du temps avec un degré de précision qui s'affine tout au long du cycle de lavage.

METTRE OU ENLEVER UNE PIECE PENDANT LE LAVAGE (impossible pendant l'essorage)

• Appuyez sur la touche «Départ/Pause» F pour interrompre le lavage. Sur l'afficheur D le temps clignote (Fig. 3.2.5).
  -Mettez ou enlevez la ou les pièces de textile.

Le temps de déverrouillage du couvercle est dépendant de la température interieure de la

machine et peut prendre, pour des raisons de sécurité, plusieurs minutes dans le cas d'une interruption d'un lavage supérieur à 40^ .

• Appuyez sur la touche «Départ/Pause» F pour relancer le lavage. Sur l'afficheur D les deux points clignotent (Fig. 3.2.6).

Nota : Si vous avez besoini un départ différé, vous pouvez acceder instantanément au tambour à tout moment pendant la phase precedant le départ du cycle de lavage sans interrompre et relancer le cycle.

MODIFICATION DE PROGRAMME EN COURS DE LAVAGE

Pendant le lavage ou pendant le départ différé, vous pouvez effectuer certaines modifications :

• Choiser un autre programme, une autre vitesse d'essorage ou modifiez les options. En fonction de l'avancement du cycle de lavage, tout n'est pas possible.

ANNULATION EN COURS DE PROGRAMMATION, DE LAVAGE OU PENDANT UNE PAUSE

-Mettez le selecteur de programmes A sur la position arrêt «O». Tous les voyants et l'afficheur D sont eteints.

Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause.

Nota: Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début.

FIN DU LAVAGE

L'afficheur D indique la fin du lavage en fin de programme (Fig. 3.2.7).

Il s'éteint automatiquement après quelques minutes afin d'économiser l'énergie en mode veille.

-Mettez le selecteur de programmes A sur la position arrêt « O».

-Ouvre le couvercle et retirez votre linge.

Certains modèles positionnent automatiquement leur tambour ouverture en haut pour facilititer l'accès au linge. Cette opération dure au maximum 3 minutes.

PROGRAMME QUOTIDIEN

Gracé à ce nouveau programme, vous pourrez désir votre durée de cycle entre 15 min et 60 min afin deieux répondre à vos besoin (voir page 6).Dés lors, levoyant de la touche quotidien s'allume.

PROGRAMME LABEL'SOIE

Pour une charge de linge composée de soie ou de textiles particulièrement délicats.

Nota : Programme avec une action mécanique très faible et ne compteant pas d'essorages intermédiaires pendant les rincages.

Le cycle se termine par une phase d'essorage très douce et progressive limite à 600tr/min.

PROGRAMME COTON 40 Préavage

Pour oter terre, sable, sang... elle permet d'enchairner ensuite le lavage dans de l'eau propre.

Il est nécessaire d'introduire du détergent

Dans le compartment prélavage ① de la

boîte à produits (Fig. 2.2).

OPTION QUOTIDIEN

Cette option permet par appuis successifs deCHOISIR la durée du programme quotidien adaptée à lacharge,température et niveau de salissure (voir page 6).

OPTION RINCAGE NET

Ajoute un rincage. Reconnexe pour les peaux sensibles.

OPTION IMPERMÉABILISANT

Cette option permet d'imperméabiliser ou réimperméabiliser les textiles suivants : coton, mixte, polaire, textiles techniques, strech.

Dans le cas d'un lavage avec imperméabilisation enchaîné, choisissez un programme de lavage adapté à la nature de votre linge en utilisant vos produits de lavage habituels, Sélectionnez l'options «Imperméabilisant», versez la dose nécessaire de produit imperméabilisant dans le compartment javel de la boite à produits et lanceze le cycle.

FONCTION EGOUTAGE (100 tr/min)

Cette fonction, pour du linge très délicat, permet de supprimer l'essorage et de passer directement à la vidange du lave-linge.

FONCTION ARRET CUVE PLEINE

Cette fonction permet de-retirer du linge de votreamachine avant la phase d'essorage ou de differencercette phase d'essorage,eci permettant a votrelinge de rester dans I'eau afin d'eviter le froissage.

Lorsque la machine est arrêtée cuve pleine, l'afficheur D indique alternatively les Fig. 3.2.8 et 3.2.9.

Ensuite, vous pouvez faire une vidange seule (position «100») ou avec essorage. Le programme se terminera automatiquement.

Tableau de programmes						100
Nature du textile	Température (°C)	Charge maximale de linge sec	Quotidien	Rincavage net	Impermeabilisant	Égoutage	Arrêt cuve pleine
COTON / BLANC / COULEUR	Froid - 90°	6,0 kg		●	●	●	●
PRÉLAVAGE COTON 40	40°	6,0 kg		●	●	●	●
MIXTE - Synthétique - Fibres mélangées	Froid - 60°	2,5 kg		●	●	●	●
LAINE	Froid - 30°	1,5 kg		●		●	●
Programmes spéciaux
Label'soie	Froid	1,0 kg		●		●	●
Quotidien (voir tableau ci-dessous)	-	-	●			●	●
Programmes particuliers
Rincavage	-	-				●	●
Essorage	-	-				●

Programme Quotidien	Charge	Degré de salissure	Température
15 min	1 à 2 pièces	Rafraîchir	20°C
30 min	2,5 kg	Peu sale	30°C
45 min	3 kg	Normalement sale	40°C
60 min	3 kg	Sale	40°C

PROGRAMMES POUR LES ESSAIS SELON RÉGEMENT DÉLÉGUE (UE) N°1061/2010

• Programme cotton standard à 60^ : Coton - 60^ - sans option - essorage maxi.
• Programme cotton standard à 40^ : Coton - 40^ - sans option - essorage maxi.

4.1 - POUR ÉVITER LES MAUVAISES ODEURS

Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.3, laissez le couvercle ouvert en fin de cycle. Procedez une fois par mois à un cycle à 60^ ou 90^ .

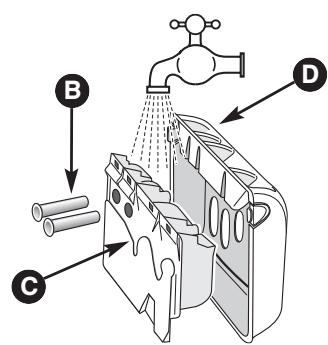

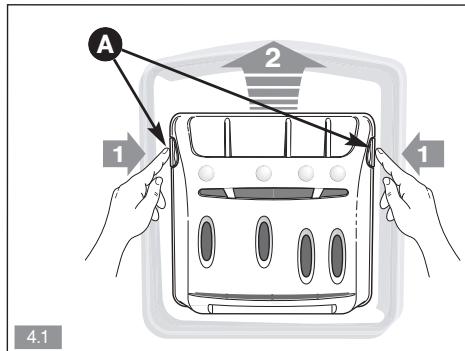

4.2 - BOITE A PRODUITS (Fig. 4.1)

• Déverrouillez la boîte en appuyant sur les bossages A, tirez la vers vous. Retirez le siphon B, séparez la boîte C de l'enjolilveur D.

Rincez le tout sous le robinet.

• Remontez tout les éléments de la boîte, puis remètze l'ensemble à sa place sous le couvercle de la machine.

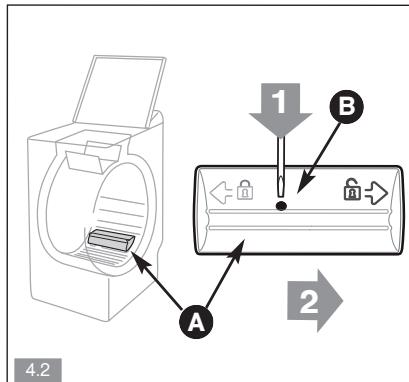

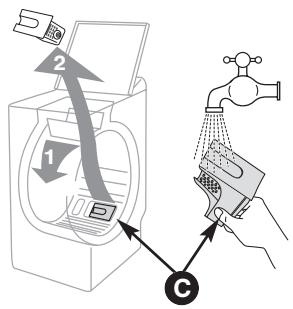

4.3 - Filtre DE POMPE (Fig. 4.2)

• Déverrouillez la piece A au fond du tambour en appuyant avec un crayon dans le trou B en la poussant vers la droite.

• Faire tournier le tambour vers l'avant.

• Retirez le filtr de pompe , enlevez les objets se trouvant évientuèlement à l'intérieur et rincez le sous le robinet.
• Repositionnez les deux pieces C et A .
• Poussez la piece A vers la gauche jusqu'à ce qu'elle soit bien encliquetée.

4.4-CARROSSEIRE

Utilisez du savon liquide. Ne pas utiliser de produits ou éponge abrasifs. Séchez avec un linge doux.

Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :

Si I'écran affiche l'anomalie :

le robinet d'eau est fermé.

• le couvercle est mal fermé.

• le tambour est bloqué.

le filtré de la pompe est bouché ; nettoyer le filtré (paragraphe 4.3).

5.1

Voici quelques points à vérifier :

Problèmes :	Causes / Remèdes :
Le lave-linge ne démarre pas :	- L'appareil n'est pas branché ou il y a une coupure de courant électrique. - Vous n'avez pas appuyé sur la touche «Départ/Pause» F . - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.2.
Le linge est mal ou pas essoré :	- Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d'essorage a détecté une mauvaise répartition du linge dans le tambour : dépliez le linge et programmez un nouvel essorage. - Vérifiez la hauteur de la crosse de vidange H (Fig.1.3).
Une flaque d'eau apparait au sol :	Retirez avant tout la fiche de courant et fermez l'arrivée d'eau. - Vérifiez la présence des joints G ainsi que le serrage des rac-cords du tuyau d'alimentation (Fig.1.2). - Vérifiez le bon positionnement de la crosse de vidange H (Fig.1.3).
Fortes vibrations à l'essorage :	- Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n'est pas horizontal (paragraphe 1.4).
Le lave-linge ne vidange pas :	- Vous avez programmé un «Arrêt cuve pleine». - Le tuyau de vidange est pié ou écrasé (Fig.1.3). - Voir anomalie 5.3.
Le couvercle ne s'ouvre pas :	- Le programme n'est pas encore terminé. -Attendez que la température intérieure de la machine diminue.
Le tambour est bloqué :	- Si vous pouvez y accéder, vérifiez qu'une petite piece de linge ne soit pas passée entre la cuve et le tambour, en retardant lapiece A du fond du tambour (Fig.4.2). - Voir anomalie 5.2.
Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de portillons à ouverture douce) :	-党的建设 n'a pas fonctionné depuis longtemps. - Elle est située dans un local trop froid. - Des résidues de dessive (poudre)Bloquent les charnières. - dans tous les cas, tout rentre dans l'ordre après la première ouverte.
A la fin du programme l'afficheur est étêint :	- Afin d'économiser l'énergie l'afficheur s'eteint automatique-ment quelques minutes après la fin de votre programme. Un simple appui sur n'importe quelette touche remet en fonction-ment libre sauf le remet.

Remarque sur le fonctionnement, ceci n'est pas un incident :

La durée du programme est écourte ou rallongée en cours de programme

Il ne s'agit pas d'un défaut. La durée affichée en début de programme se met à jour en fonction de la charge introduite (pesée automatique). Ceci garantit un résultat de lavage parfait, des consommations d'eau et d'énergie adaptées à la charge. C'est normal. Le système de sécurité d'essorage et anti-mousse peut-vent rallonger la durée initiale affichée.

6 - INFORMATIONS RELATIVES AU RÉGLEMENT UE 1015/2010

Conformément au règlement UE 1015/2010, vous trouvez ci-après des informations complémentaires sur le produit. Leur motif : des directives sur les économies d'énergie auxquelles tous les apparciels vendus dans l'UE doivent se conformer.

INFORMATION PRODUIT

Humidité résiduelle du linge

Pour connaître la classe d'efficacité d'essorage de votre apparéil, consultez son label énergétique fourni avec celui-ci et se reporter au tableau ci-dessous :

Classe d'efficacité d'essorage	Humidité résiduelle D en %
A (très haute efficacité)	D < 45
B	45 ≤ D < 54
C	54 ≤ D < 63
D	63 ≤ D < 72
E	72 ≤ D < 81

Programmes pour les essais selon réglement délégué (UE) 1061/2010

Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d'énergie et d'eau.

Charge maximale de linge sec (6 kg)
Programme (*)	Classe/kWh/I	min ①
Coton 60°C pleine charge	A +++/0.81/50	189
Coton 60°C 1/2 charge	A+++ /0.53/35	122
Coton 40°C 1/2 charge	A+++ /0.43/35	118

(*) Programme sans option, essorage maxi.
Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de programme indiquée.

Consommation d'électricité en mode arrêt et laissé sur marche

Mode arrêt :

< 0,5 W

Mode laissé sur marche :

< 0,8 W

CHOIX DE LA BONNE LESSIVE

Le symbole d'entretien du linge définit le bon choix de lessive, de la bonne température et du traitement ajustat du linge.

Type de textile	Programme	Produit lessiviel
Linge blanc en coton	Coton Temp. ≤ 90°C	Lessive avec produit blanchissant
Linge couleur en lin ou en coton	Coton Temp. ≤ 60°C	Lessive couleur sans produit blancheissant
Synthétiques	Mixte Temp. ≤ 60°C	Lessive couleur/délicut
Textiles délicats	Délicut/Soie Temp. ≤ 40°C	Lessive pour linge délicat
Laine	Laine Temp. ≤ 30°C	Lessive pour lainages

2

3

4

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (type) et numéro de série (nr). Ces renseignements figurent sur la plaque signalétique située au dos de votre apparéil (Fig.1.1.1).

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.

L'EXPERTISE DES PROFESSIONNELS AU SERVICE DES PARTICULIERS

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit ; découvert toute une gamme et accessoires professionnelles pour entretenir et améliorer la performance de vos apparéils au quotidien.

En vente sur www.clearit.com ou chez votre revendeur habitual.

Retrouvez tous les conseils et astuces de Vedette en matière de Lavage. Pour en savoir plus sur nos apparciels, vous pouvez aussi consulter notre site :

www.vedette.com

Service Consommateurs VEDETTE :

0892

02 88 02

0.337€ TTC/min depuis un poste fixe

You pouze nous écrire à :

Service Consommateurs VEDETTE - BP 9526 - 95069 CERGY PONTOISE Cedex

Service fourni par FagorBrandt SAS - Locataire-gerant

SAS au capital social de 20 000 000 €

RCS Nanterre 440 303 196

ServiceAprès-vente：

NoAzur

0810632525

PRIX D'APPEL LOCAL

NOTES
