Intitulé	Description
Type de produit	Ordinateur de bureau Lenovo M720 Tower
Processeur	Intel Core i5-8400 (6 cœurs, jusqu'à 4.0 GHz)
RAM	8 Go DDR4 (extensible jusqu'à 32 Go)
Stockage	1 To HDD + 256 Go SSD
Carte graphique	Intel UHD Graphics 630
Système d'exploitation	Windows 10 Pro
Dimensions approximatives	370 mm x 165 mm x 400 mm
Poids	8.5 kg
Connectivité	USB 3.1, USB 2.0, HDMI, DisplayPort, Ethernet
Alimentation électrique	Alimentation 260W
Fonctions principales	Utilisation professionnelle, multitâche, traitement de données
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des filtres à poussière
Pièces détachées et réparabilité	Composants facilement accessibles pour mise à niveau et réparation
Sécurité	Fonctionnalités de sécurité intégrées, support TPM 2.0
Compatibilités	Compatible avec les périphériques USB et les écrans externes

FOIRE AUX QUESTIONS - M720TOWER LENOVO

Comment réinitialiser le mot de passe BIOS sur le Lenovo M720 Tower ?

Pour réinitialiser le mot de passe BIOS, éteignez l'ordinateur, puis retirez la pile CMOS pendant environ 5 minutes. Remettez la pile en place et démarrez l'ordinateur.

Que faire si l'ordinateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de débrancher tous les périphériques externes, puis redémarrez l'ordinateur.

Comment mettre à jour les pilotes sur le Lenovo M720 Tower ?

Accédez au site officiel de Lenovo, recherchez votre modèle M720 Tower et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions à l'écran.

Pourquoi mon ordinateur fonctionne-t-il lentement ?

Cela peut être dû à un manque d'espace disque, trop de programmes en cours d'exécution ou des logiciels malveillants. Vérifiez l'utilisation du disque et exécutez un logiciel antivirus.

Comment ajouter de la mémoire RAM au Lenovo M720 Tower ?

Éteignez l'ordinateur et débranchez-le. Ouvrez le boîtier, localisez les emplacements de RAM et insérez les nouvelles barrettes en vous assurant qu'elles sont bien enclenchées.

Comment résoudre un problème de connexion Wi-Fi ?

Vérifiez si le Wi-Fi est activé sur votre ordinateur. Redémarrez votre routeur et votre ordinateur. Si le problème persiste, essayez de désinstaller puis réinstaller le pilote de la carte réseau.

Que faire si l'écran reste noir après avoir démarré l'ordinateur ?

Vérifiez les connexions du câble vidéo. Si possible, testez avec un autre écran. Si le problème persiste, cela peut indiquer un problème matériel.

Comment effectuer une restauration système sur mon Lenovo M720 Tower ?

Accédez aux paramètres de Windows, puis à 'Mise à jour et sécurité' et sélectionnez 'Récupération'. Choisissez 'Restauration du PC' et suivez les instructions à l'écran.

Mon ordinateur ne détecte pas le disque dur, que faire ?

Vérifiez les connexions du disque dur à l'intérieur de l'ordinateur. Accédez au BIOS pour voir si le disque dur est détecté. Si ce n'est pas le cas, il pourrait être défectueux.

Comment désinstaller une application sur le Lenovo M720 Tower ?

Allez dans 'Paramètres', puis 'Applications', sélectionnez l'application que vous souhaitez désinstaller et cliquez sur 'Désinstaller'.

Comment vérifier la température de mon processeur ?

Utilisez un logiciel de surveillance de la température comme HWMonitor ou Core Temp pour vérifier la température de votre processeur.

MODE D'EMPLOI M720TOWER LENOVO

Guide d'utilisation et guide de maintenance du matériel M720t

Thi ^n

Remarque : Avant d'utiliser le présent document et le produit associé, prenez connaissance des informations contenues dans le Manuel d'informations sur le produit et Annexe A « Notices » à la page 77.

Troisième édition (Août 2019)

REMARQUE SUR LES DROITS LIMITES ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n° GS-35F-05925.

Table des matières

Chapitre 1. Présentation ..... 1

Vue avant . . . . . . . . . . . . . . . . . . . . . 1

Vue arrière. 3

Carte mère. 5

Type de machine et étiquette de modèle . . . . . . 6

Chapitre 2. Spécifications.....7

Chapitre 3. Verrouillage de l'ordinateur....9

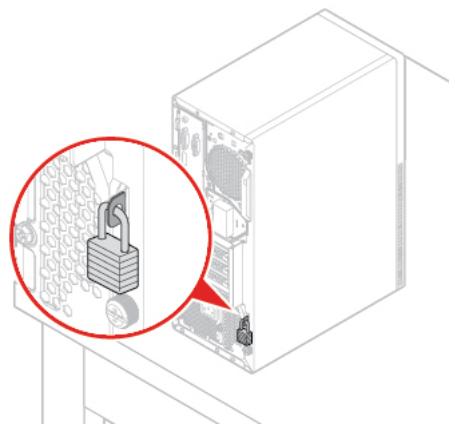

Verrouillage du carter de l'ordinateur ..... 9

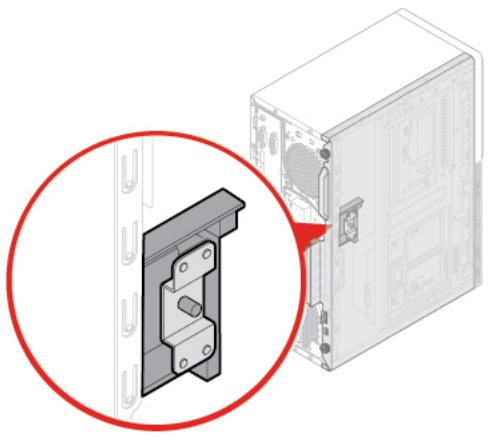

Activation ou désactivation du verrou E-lock . . . . 9

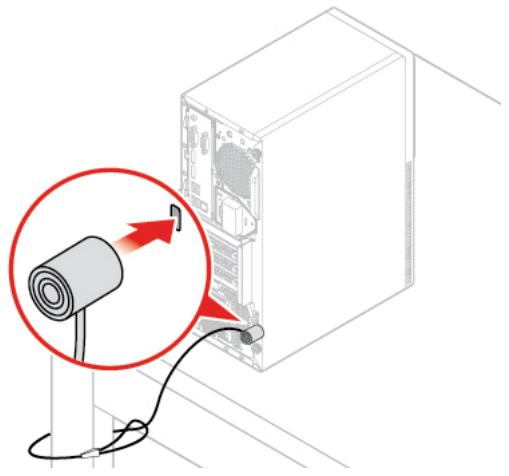

Installation d'un verrou de câble Kensington . . . 10

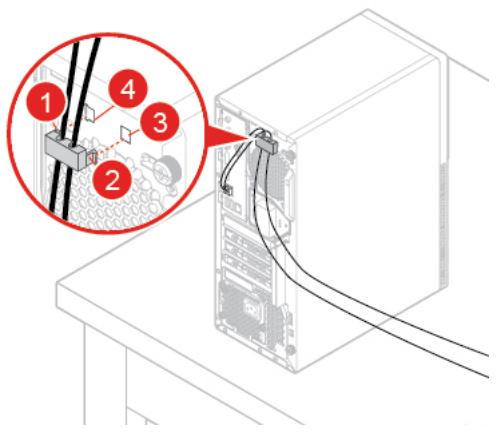

Connexion d'un clip de câble intelligent ..... 10

Chapitre 4. Remplacement d'options matérielles ..... 13

Avant de remplacer les éléments matériels . . . . 13

Identification des unités remplaçables sur site (y compris les CRU) ..... 13

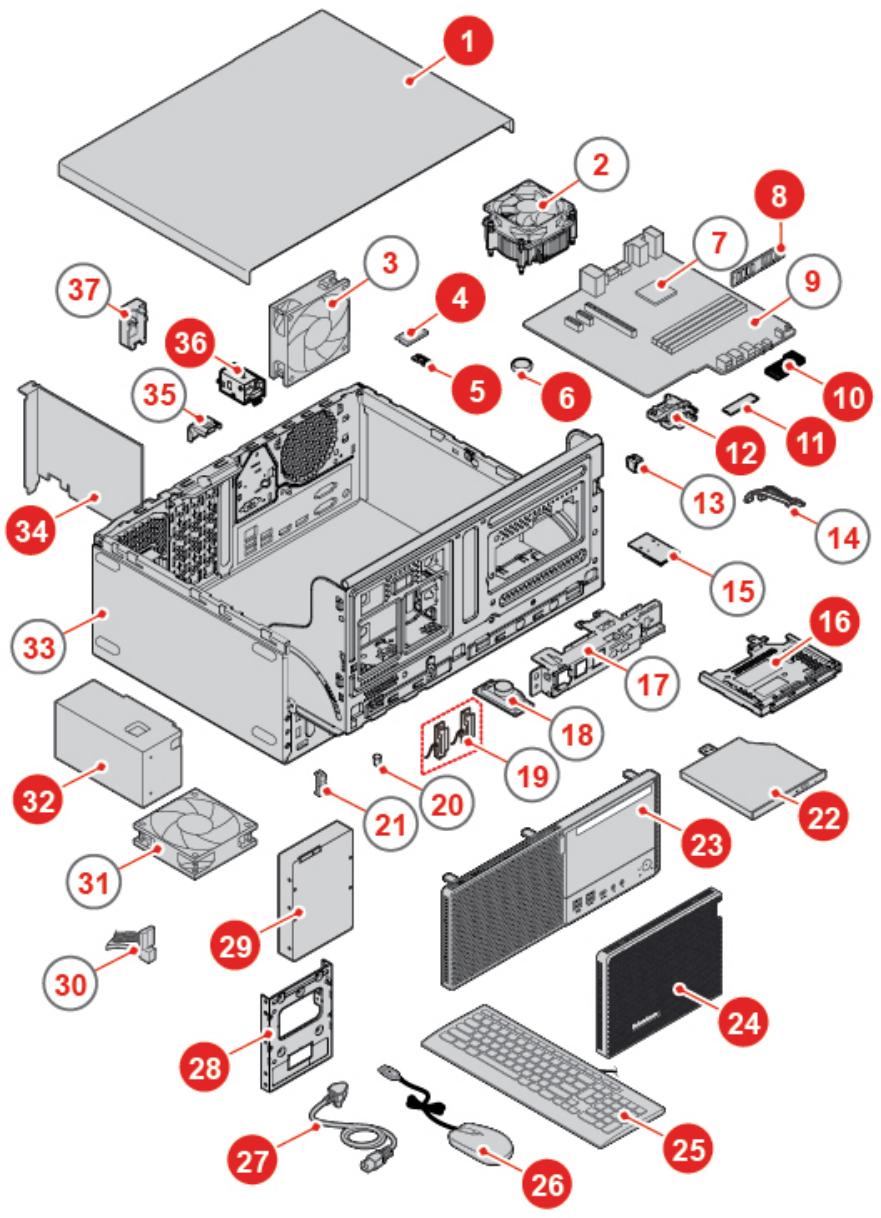

Localisation des unités remplaçables sur site (y compris les CRU) ..... 14

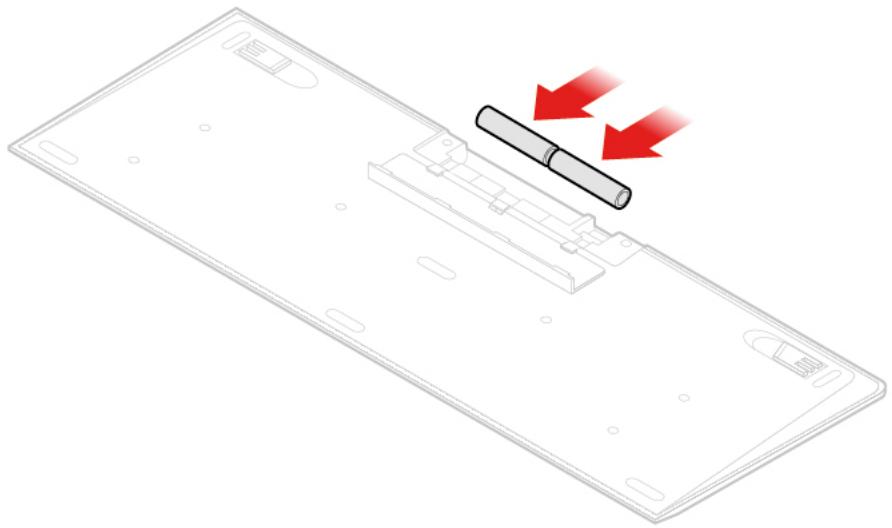

Remplacement du clavier ou du clavier sans fil. . . 16

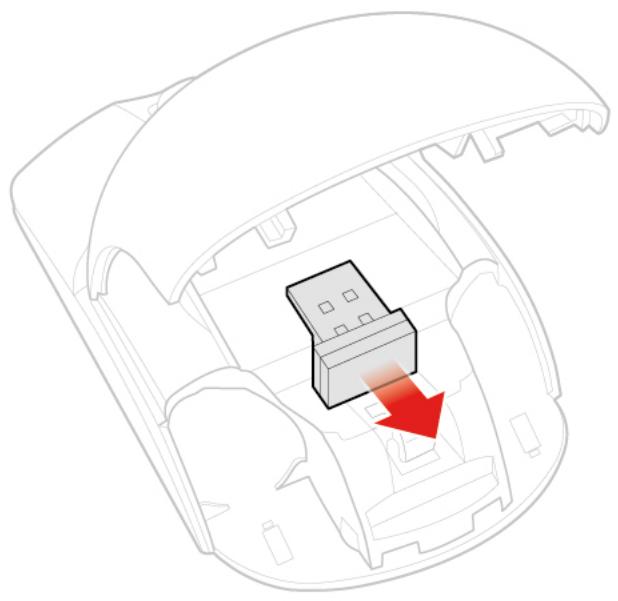

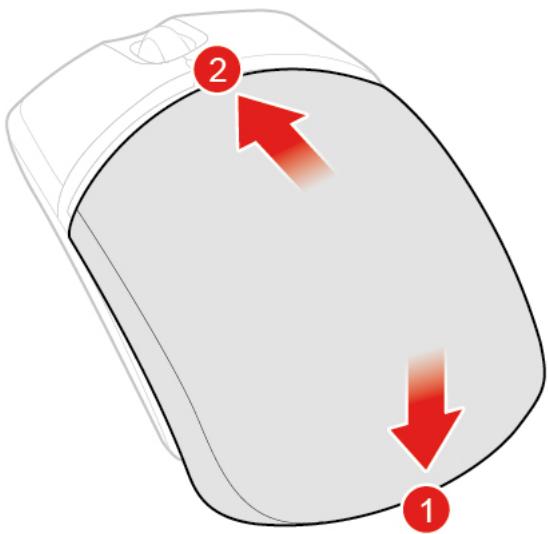

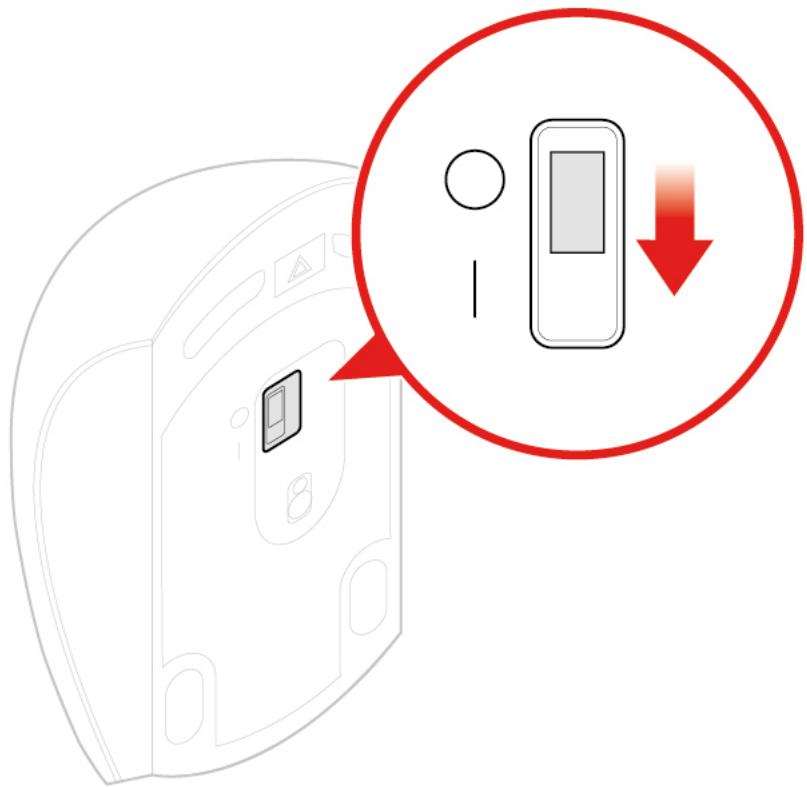

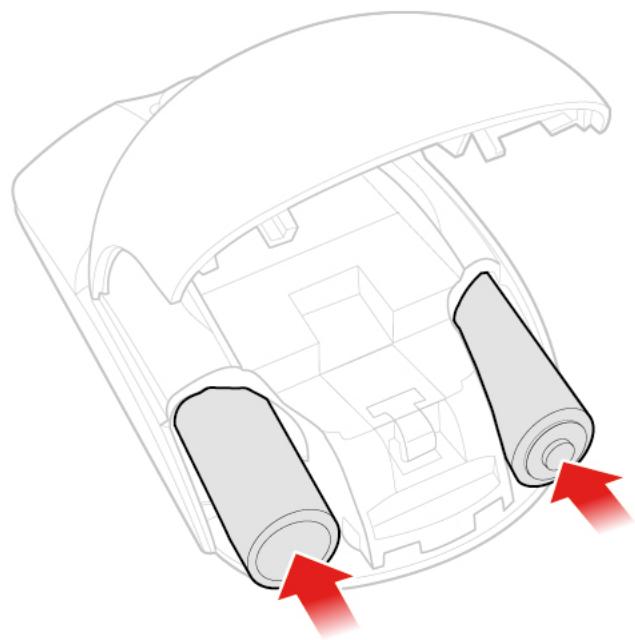

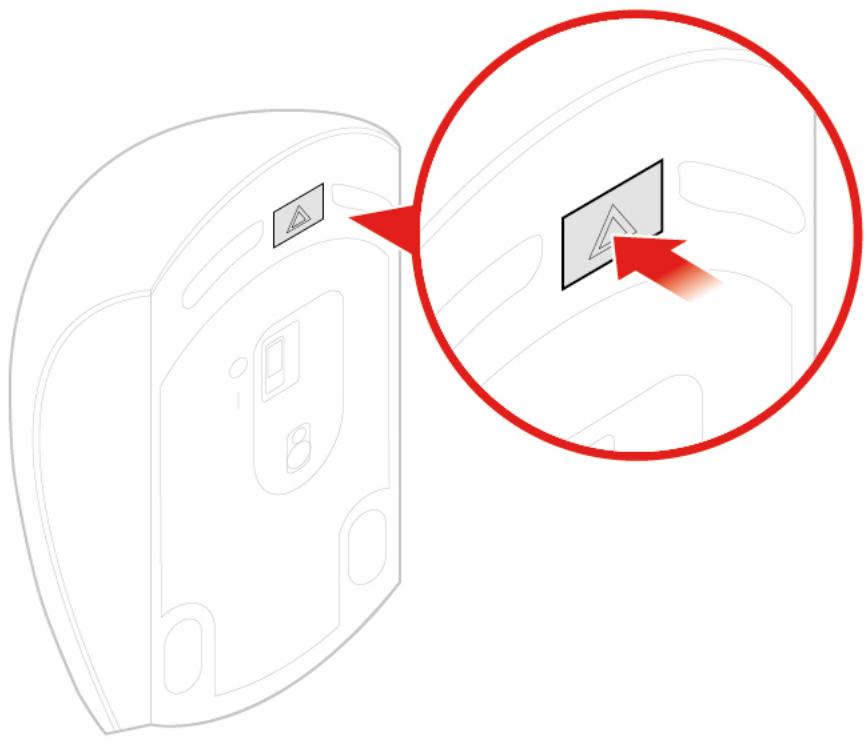

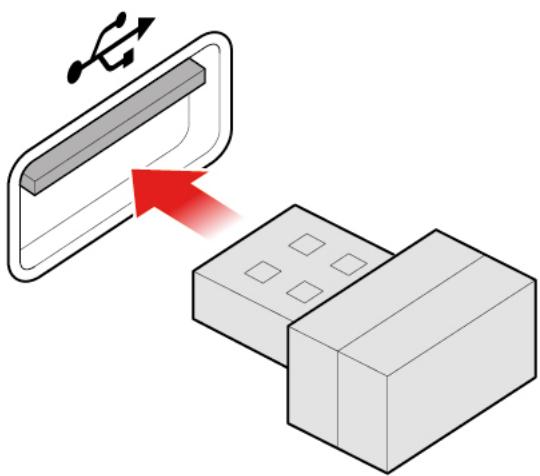

Remplacement de la souris ou de la souris sans fil 17

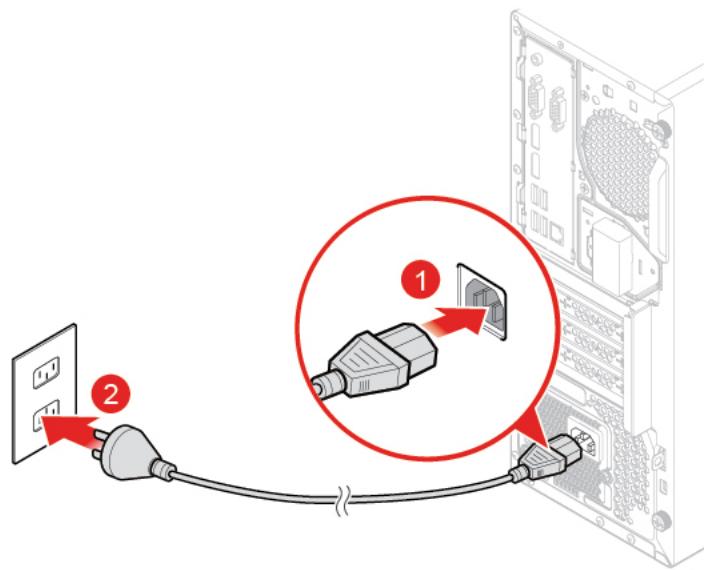

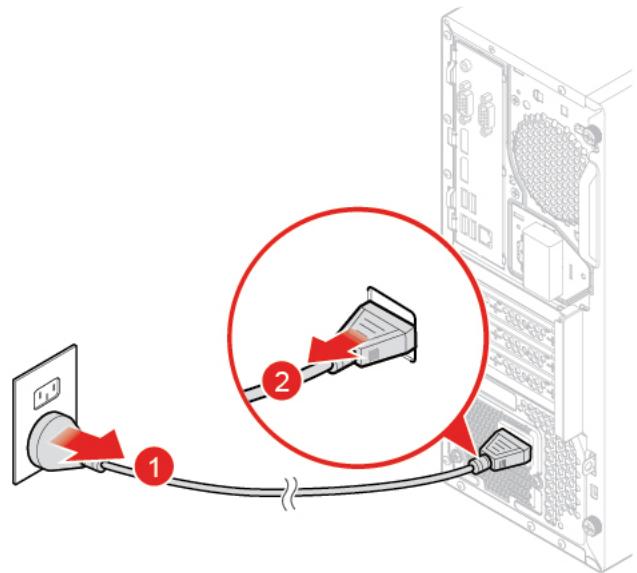

Remplacement du cordon d'alimentation . . . . . 21

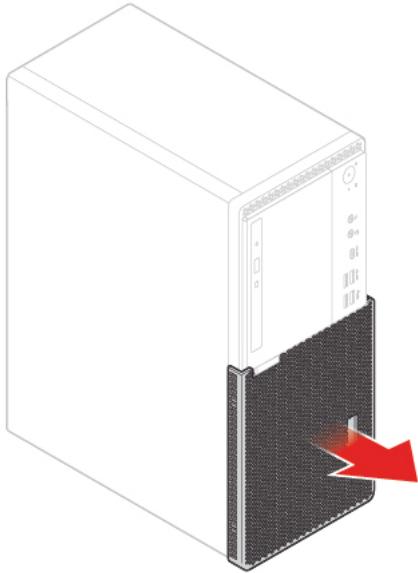

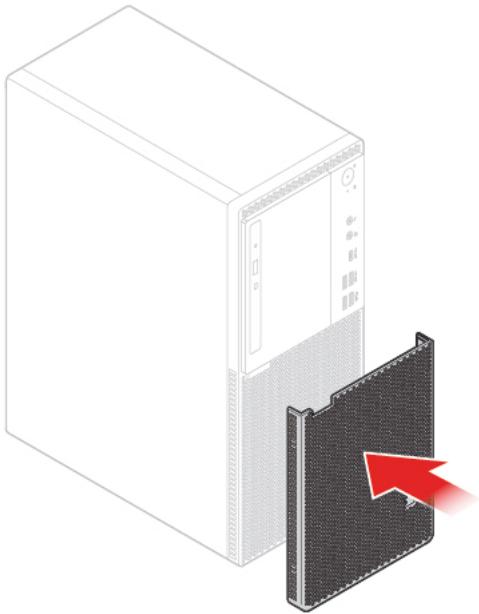

Remplacement du dispositif de protection anti-poussière 22

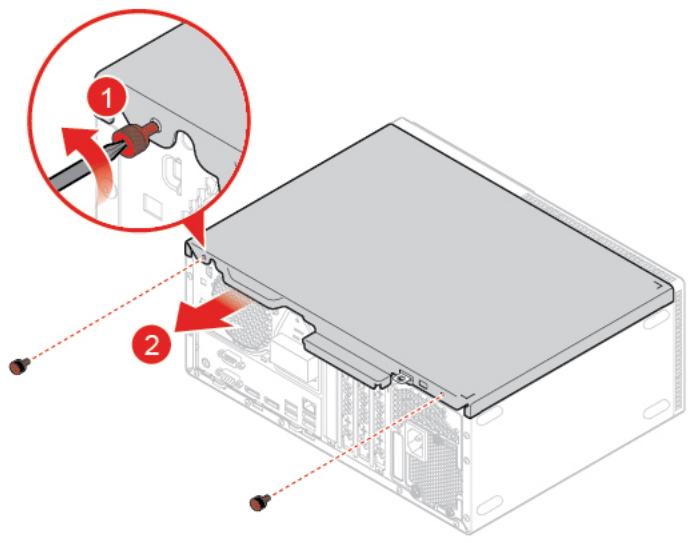

Retrait du carter de l'ordinateur. 23

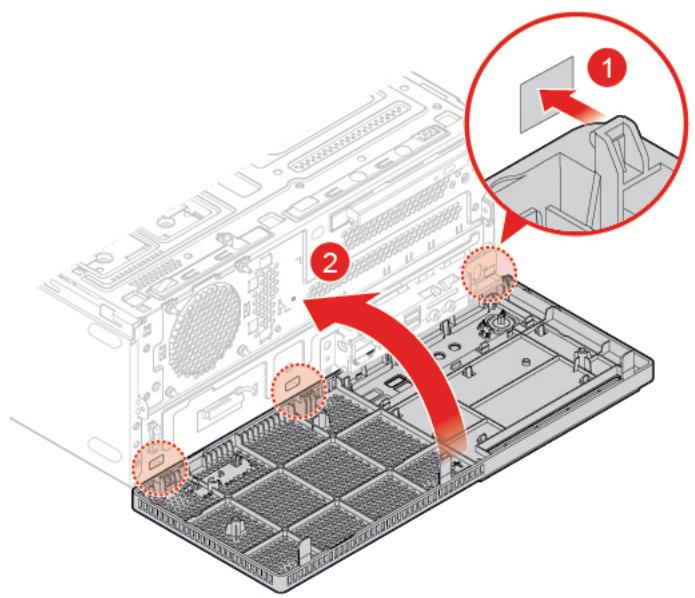

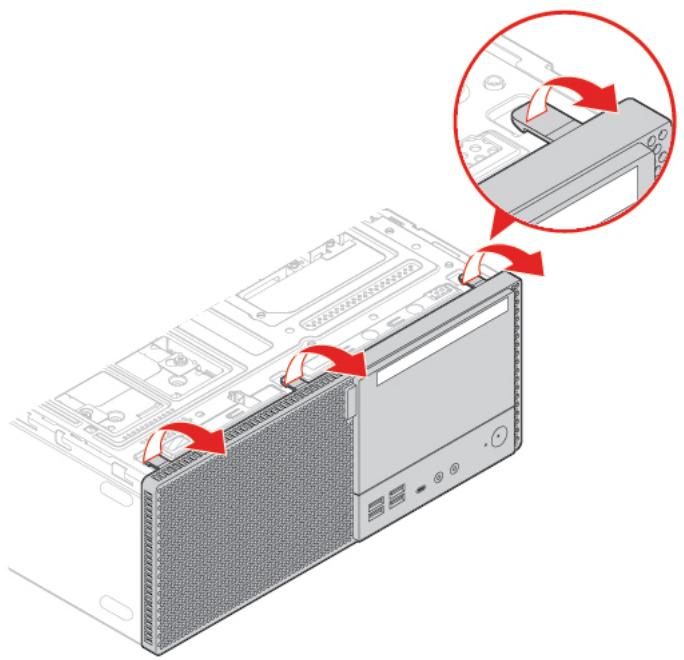

Remplacement du panneau frontal ..... 23

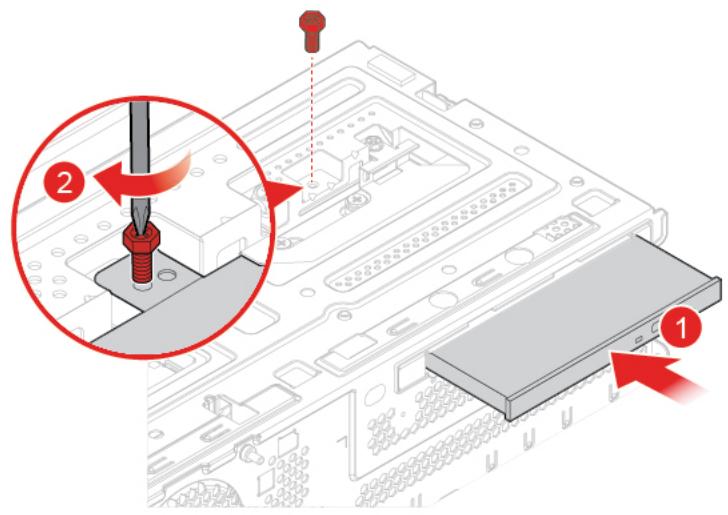

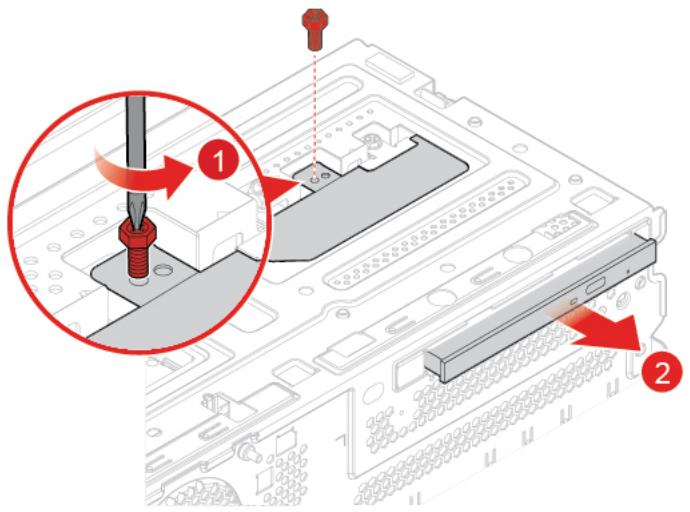

Remplacement du disque optique ..... 24

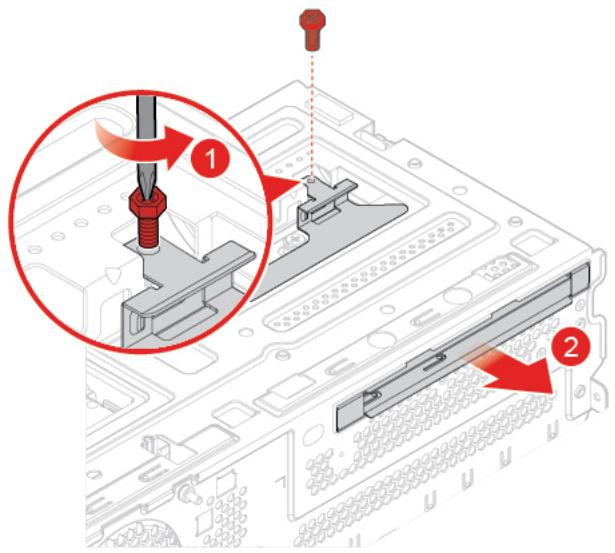

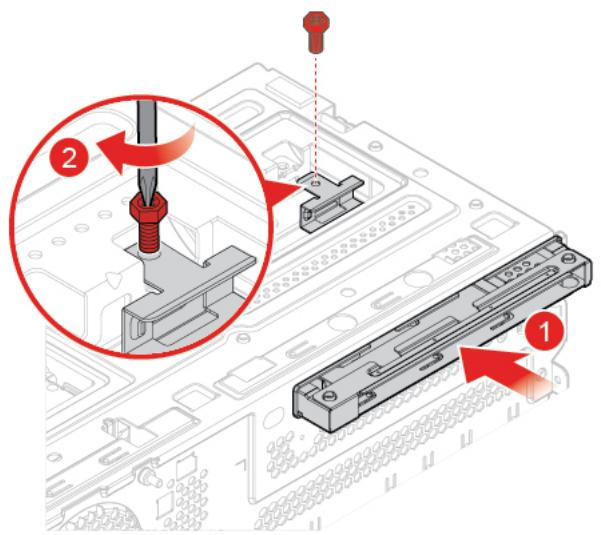

Remplacement du support du disque optique . . . 25

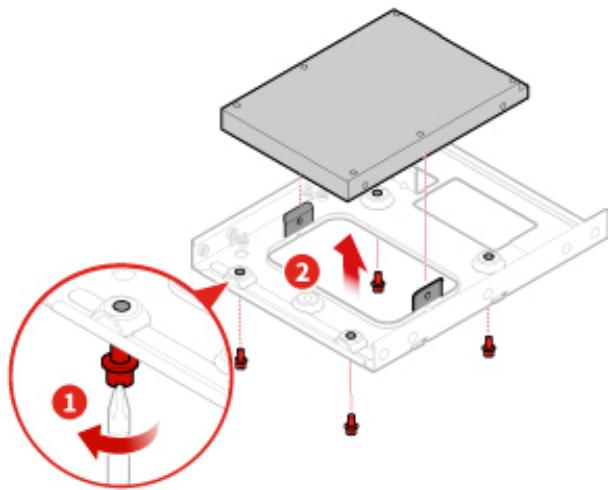

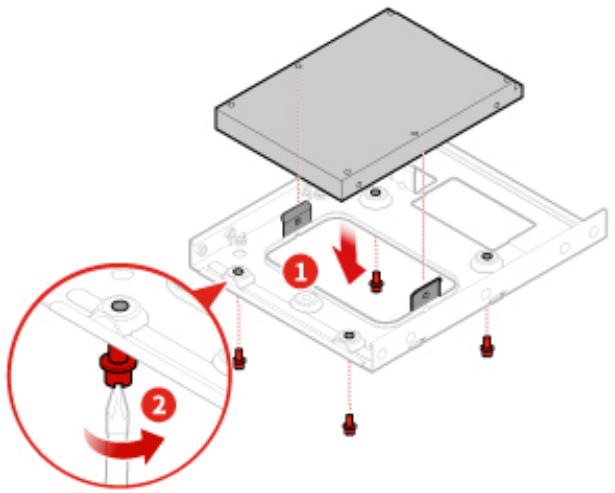

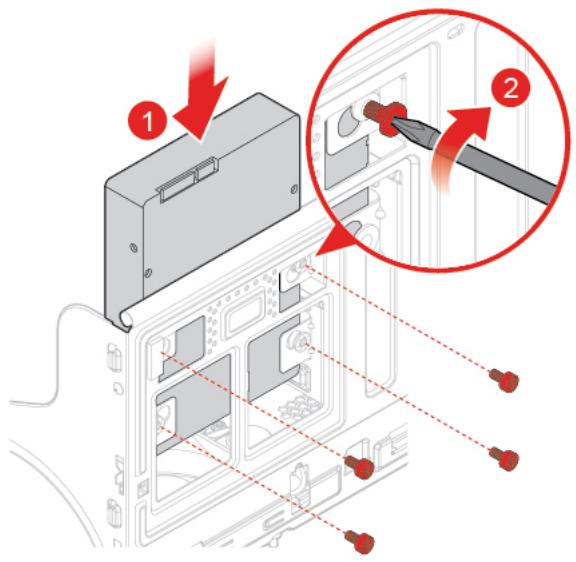

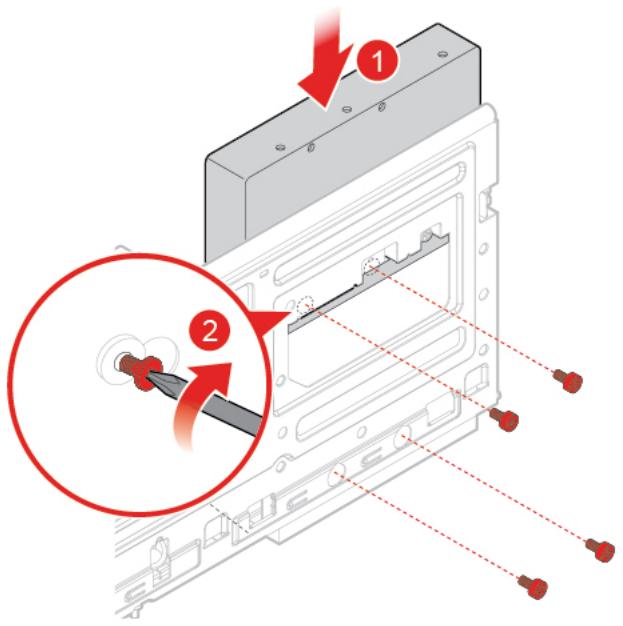

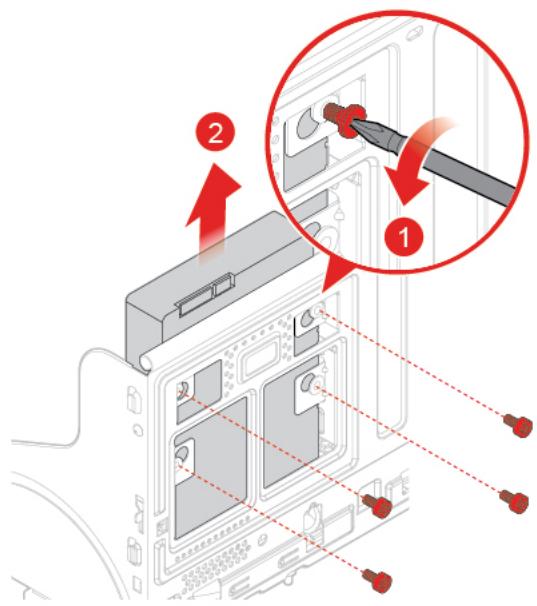

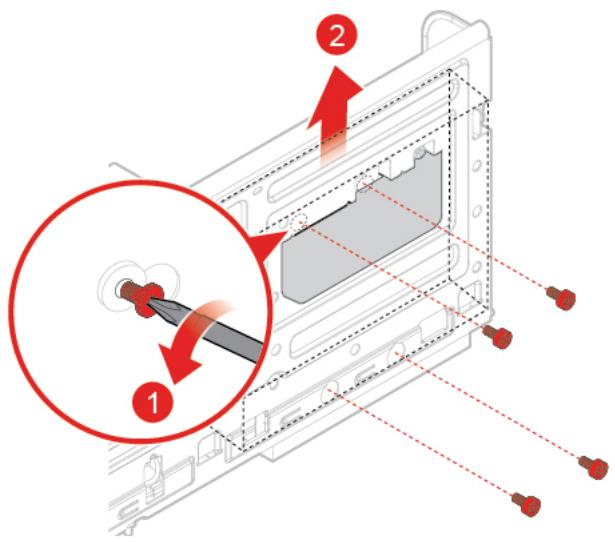

Remplacement de l'unité de stockage . . . . . . 26

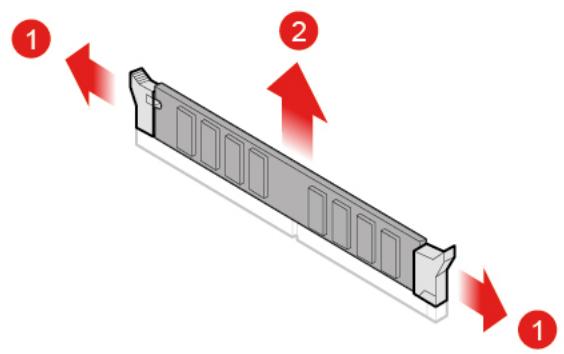

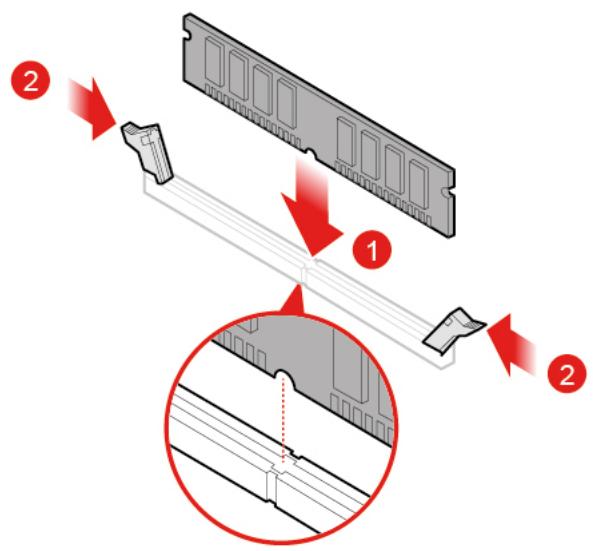

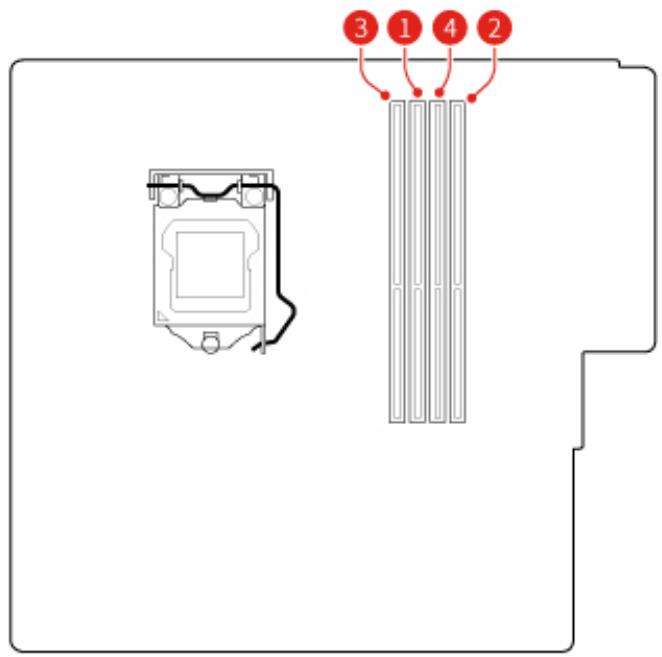

Remplacement d'un module de mémoire . . . . . 31

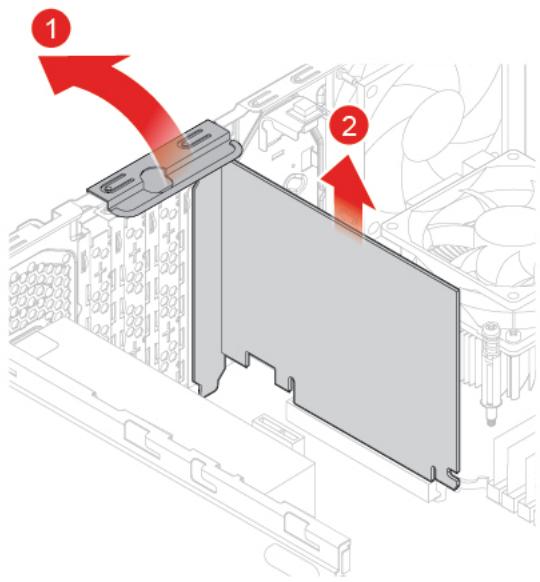

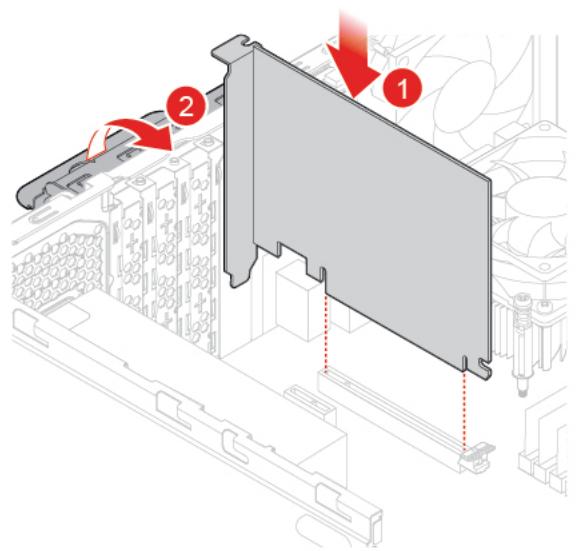

Remplacement d'une carte PCI Express . . . . . 34

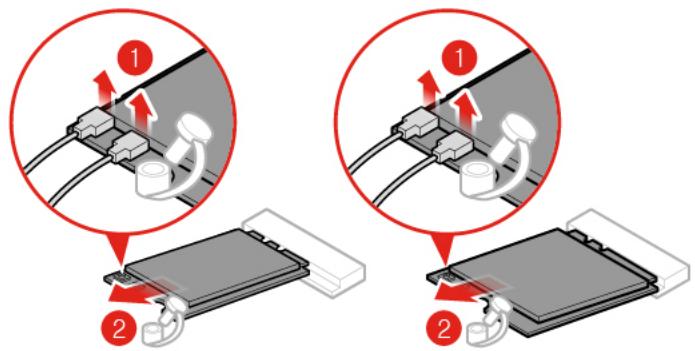

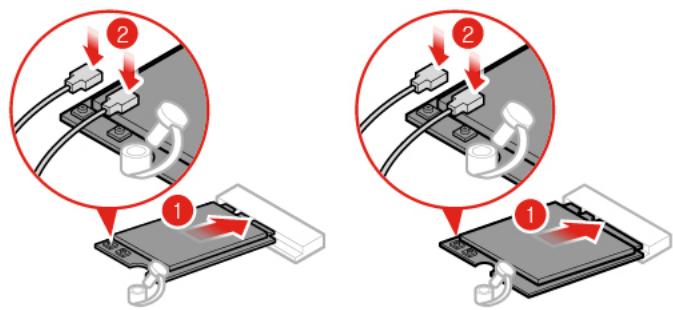

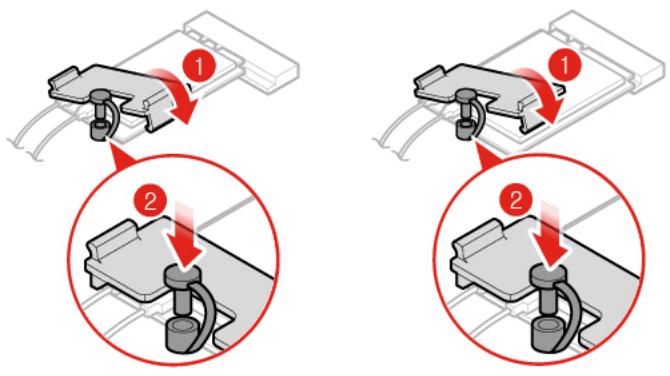

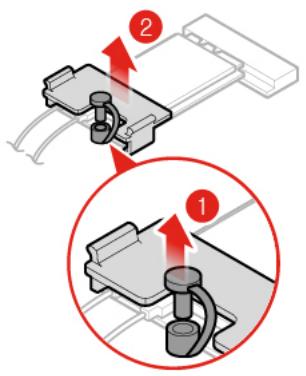

Remplacement de la carte Wi-Fi ..... 36

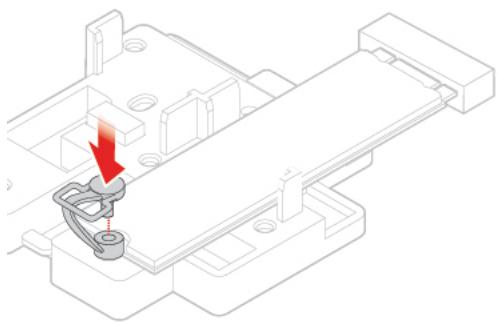

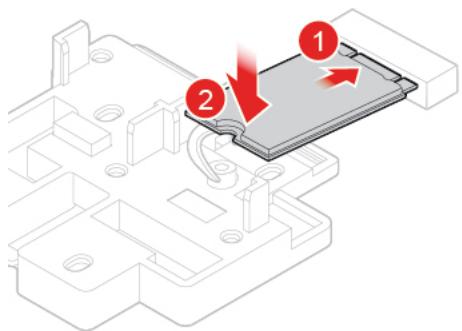

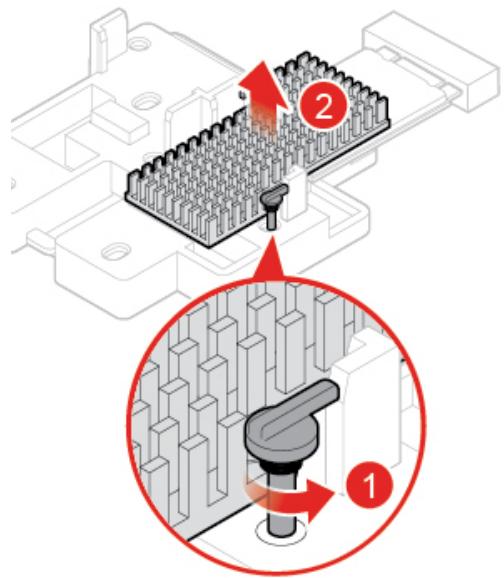

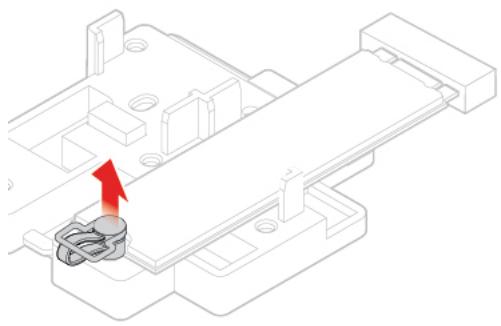

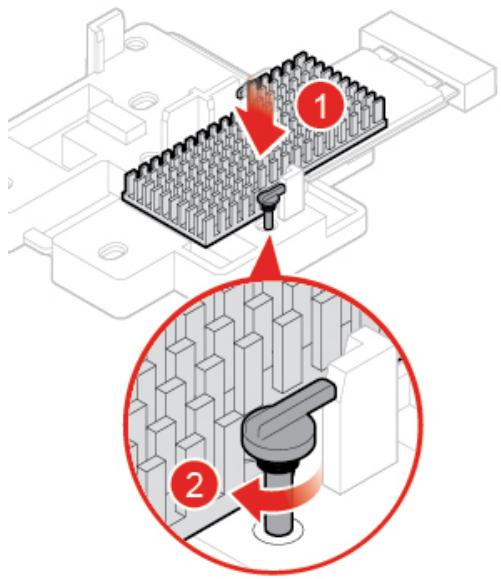

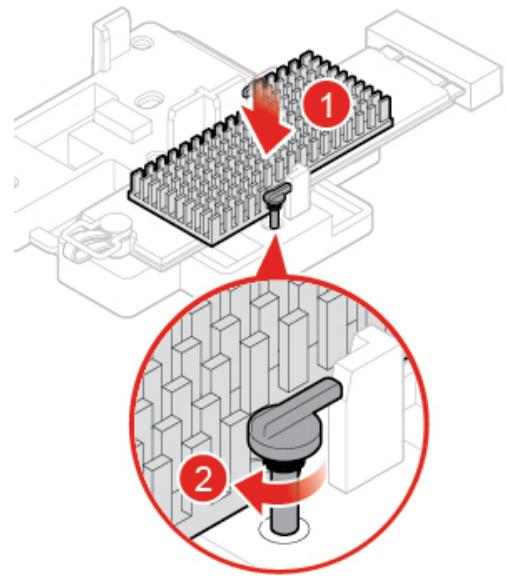

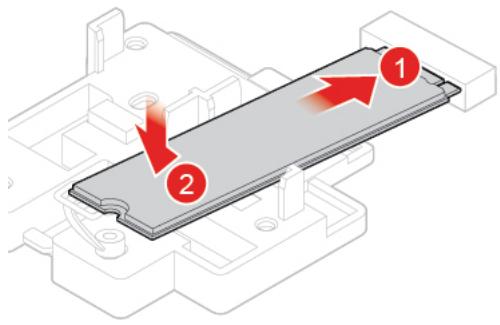

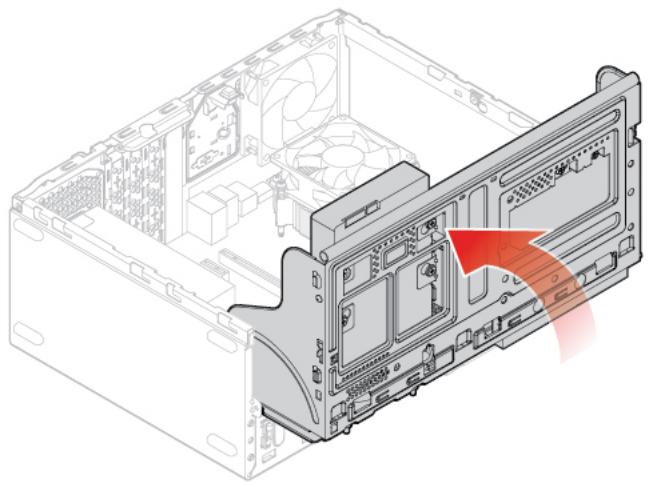

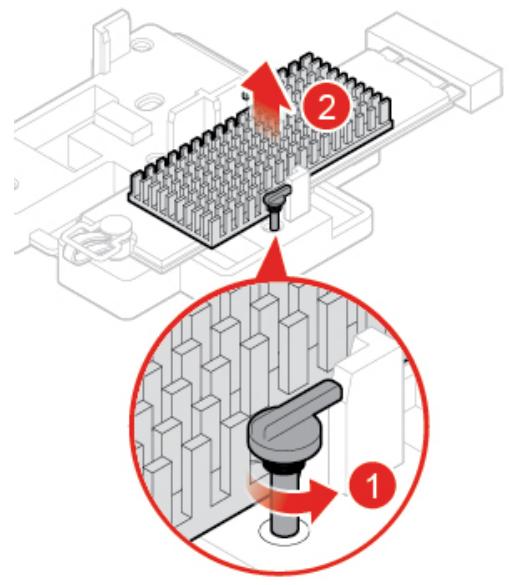

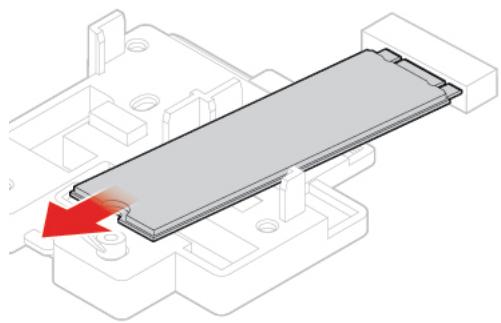

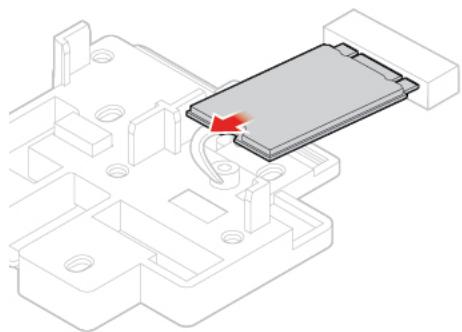

Remplacement du disque SSD M.2 . . . . . . . 38

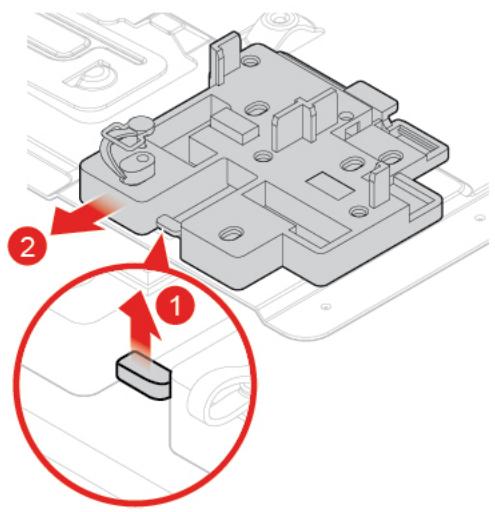

Remplacement du support de disque SSD M.2 . . 45

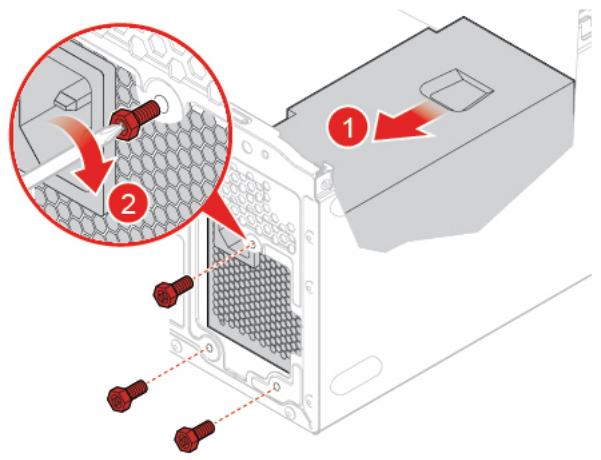

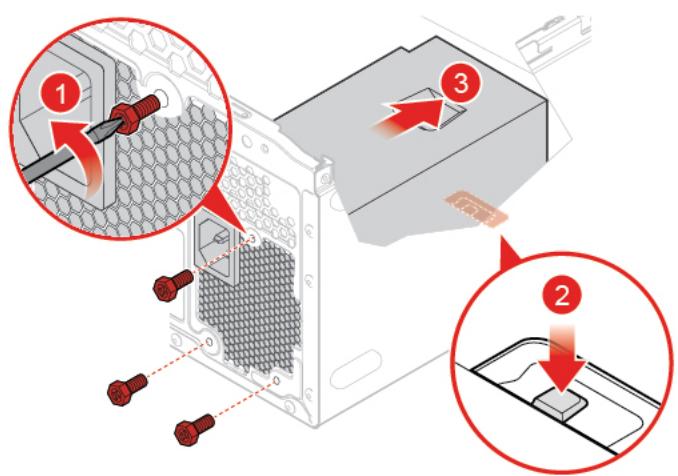

Remplacement du bloc d'alimentation électrique 46

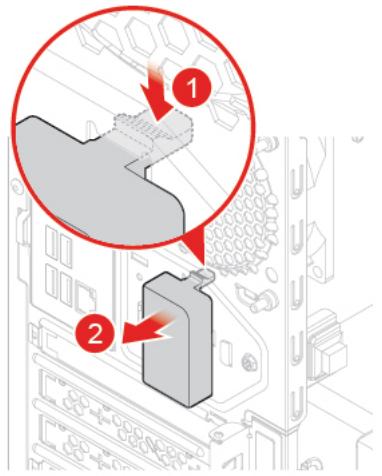

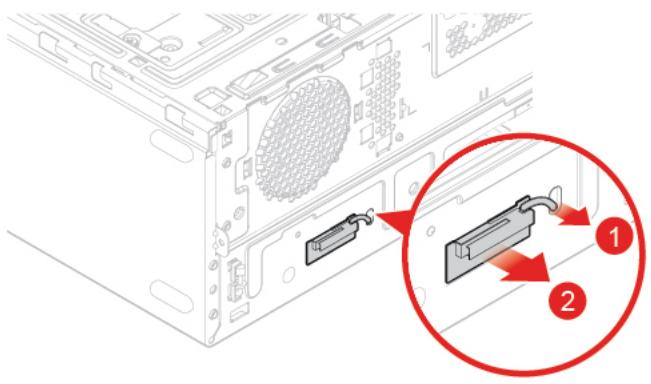

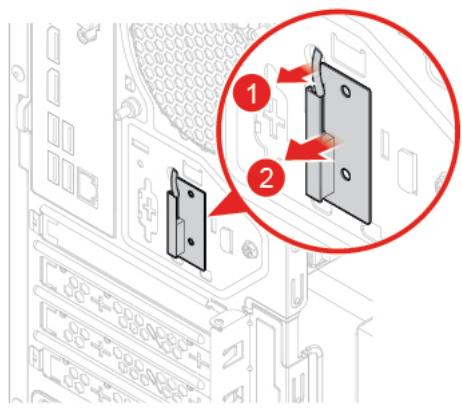

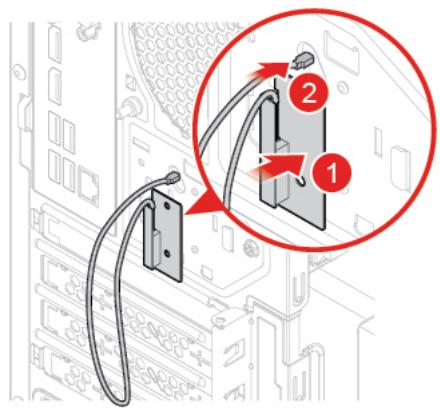

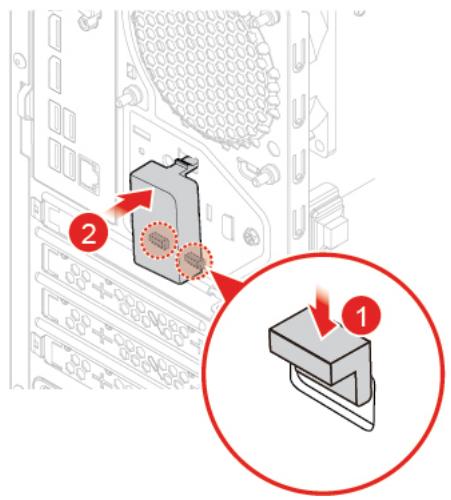

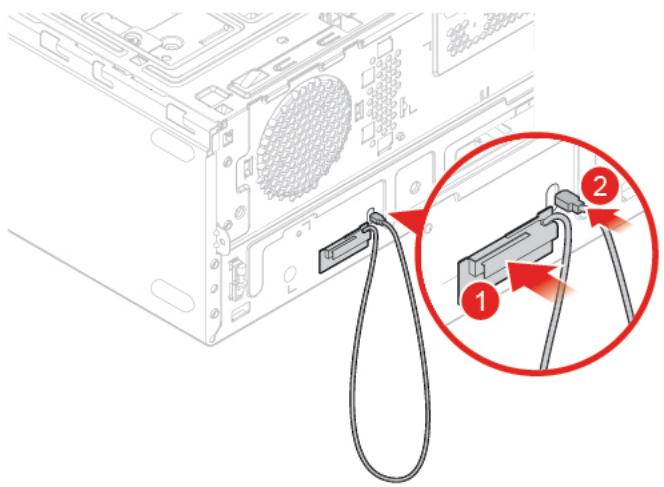

Remplacement des antennes Wi-Fi ..... 48

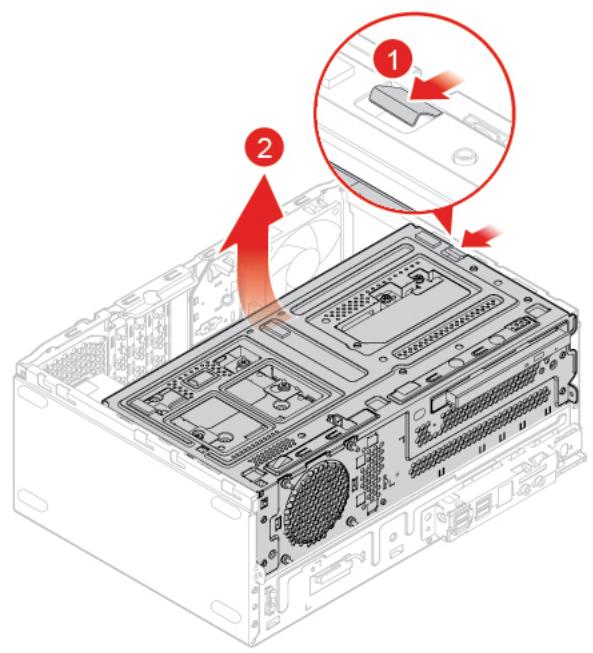

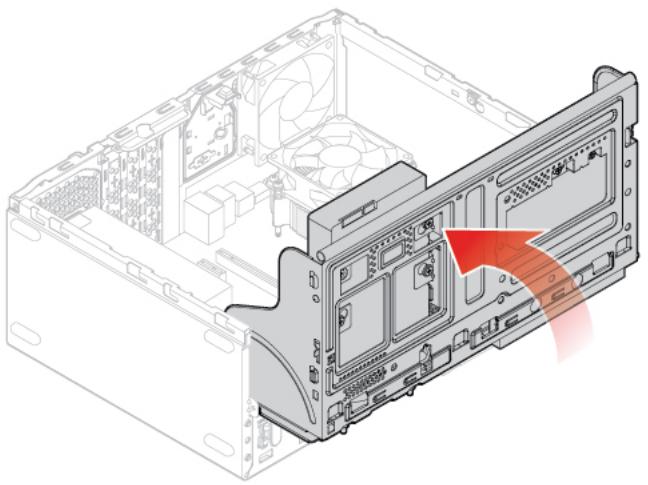

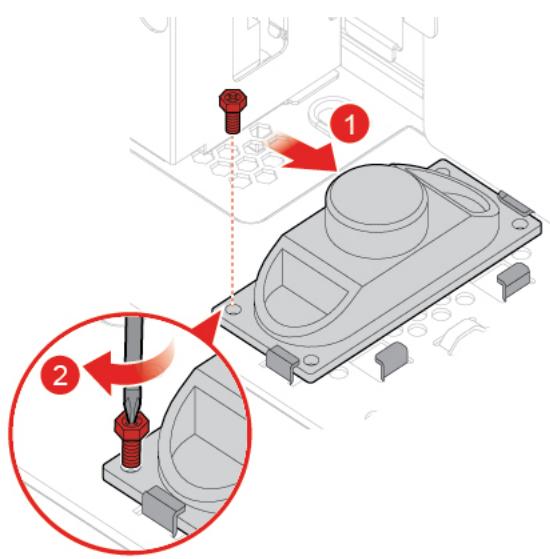

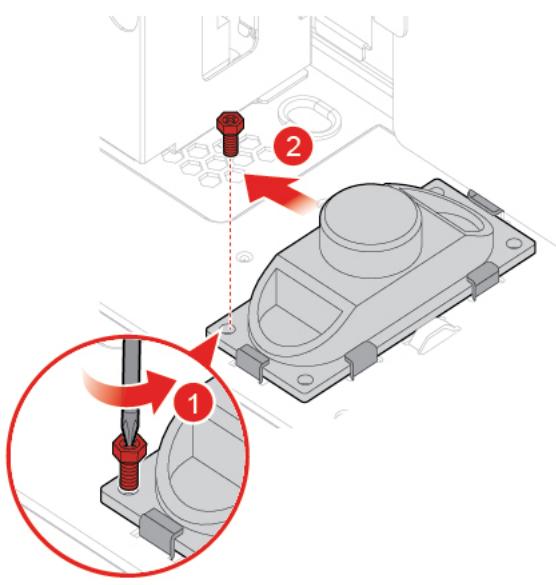

Remplacement du haut-parleur interne. ..... 51

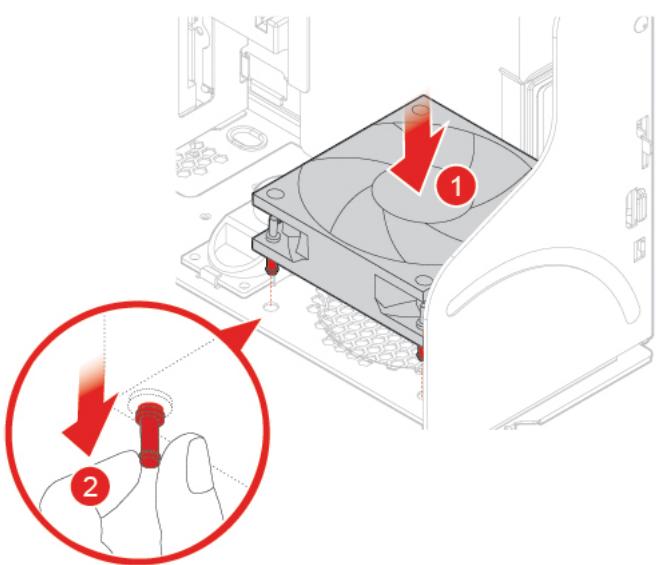

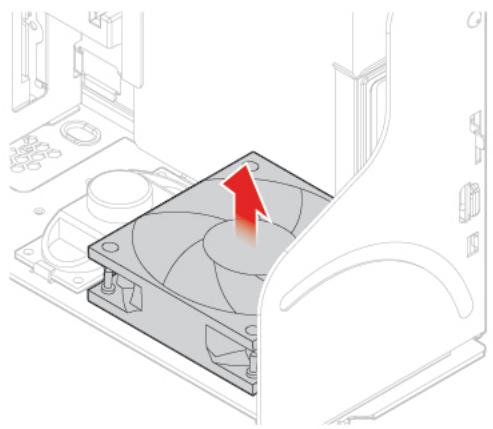

Remplacement du ventilateur avant . . . . . . . 53

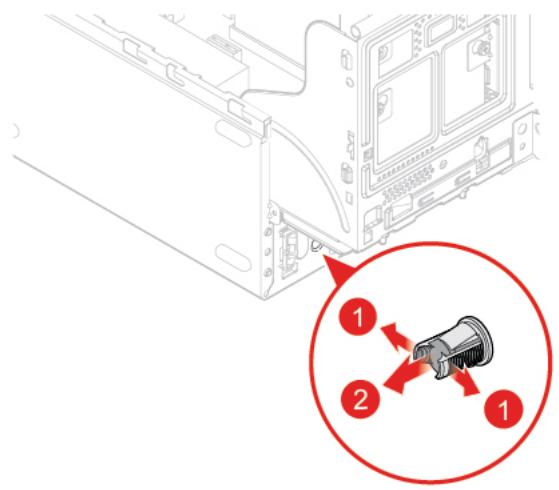

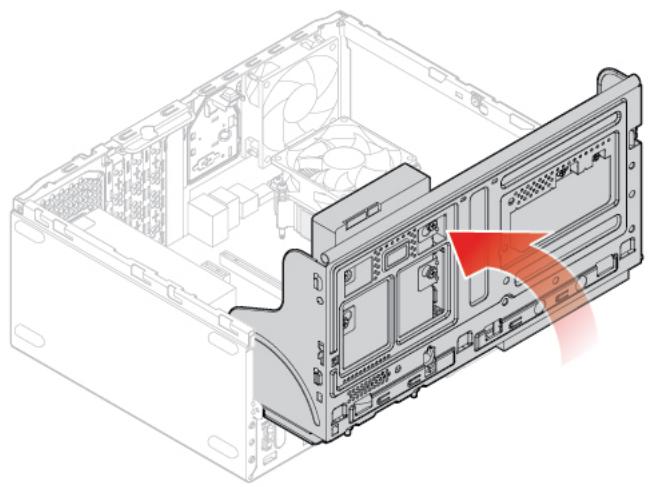

Remplacement du câble du voyant rouge. . . . . 55

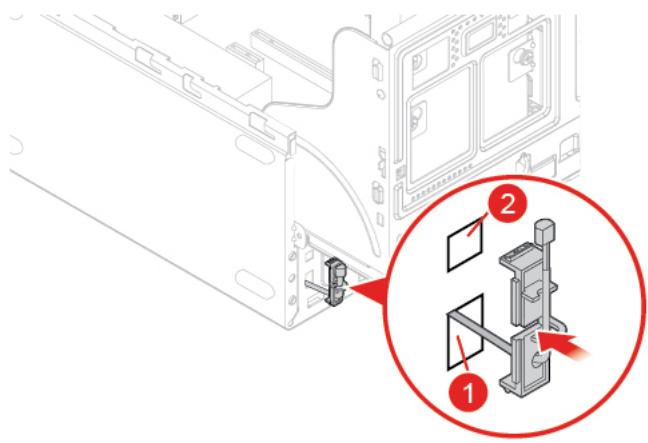

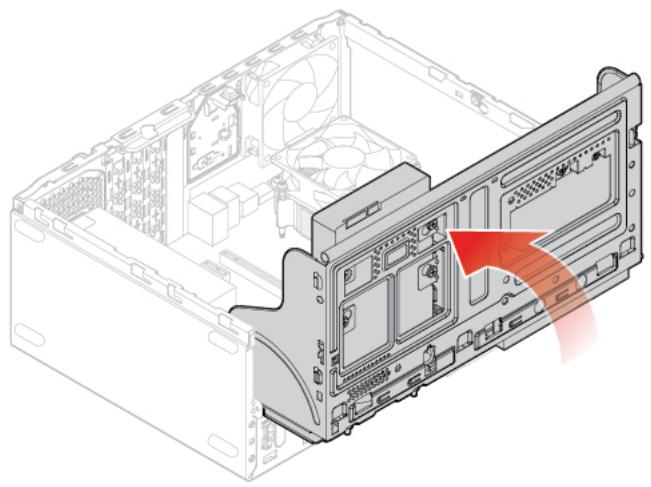

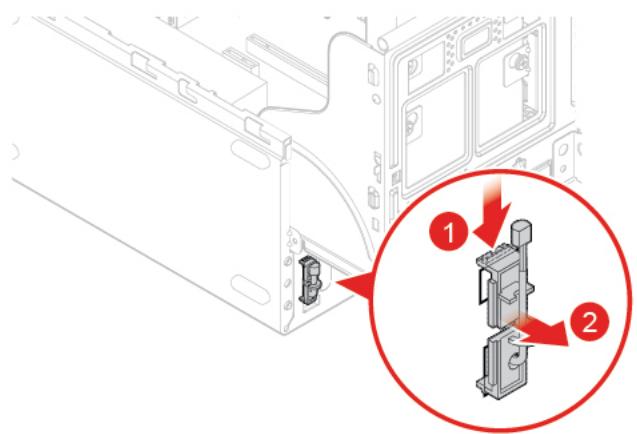

Remplacement du capteur thermique ..... 57

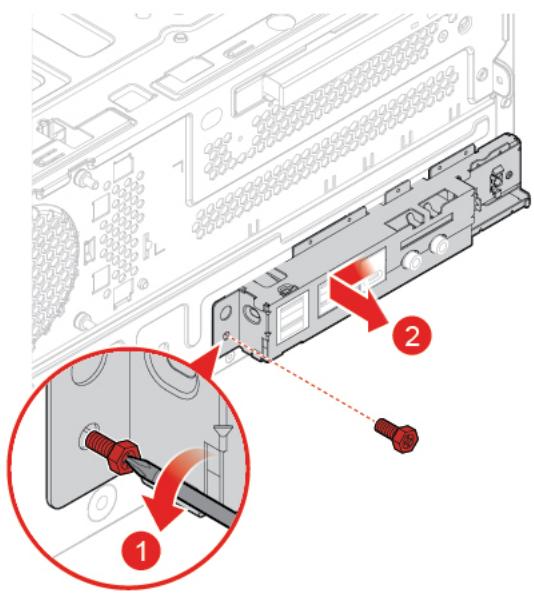

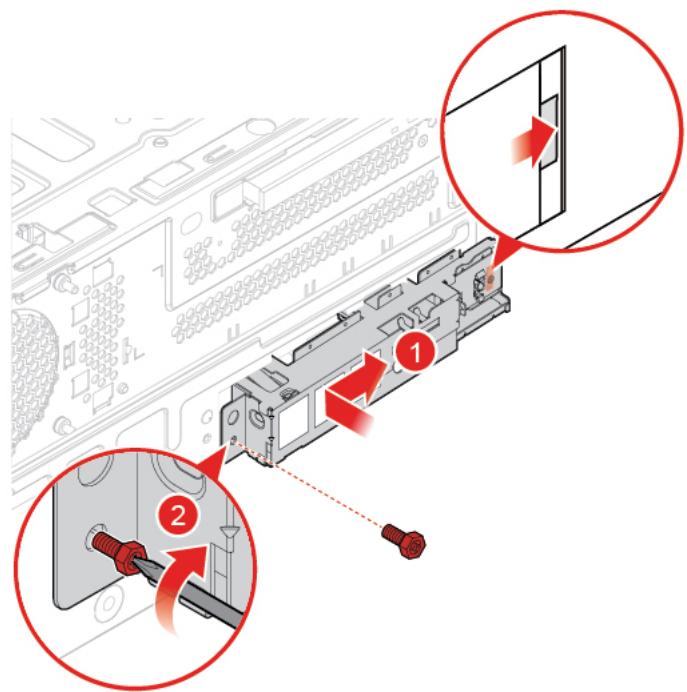

Remplacement du support d'E/S avant ..... 58

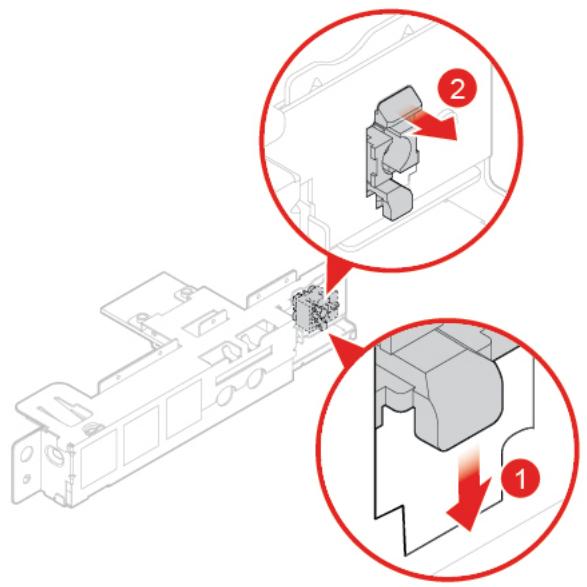

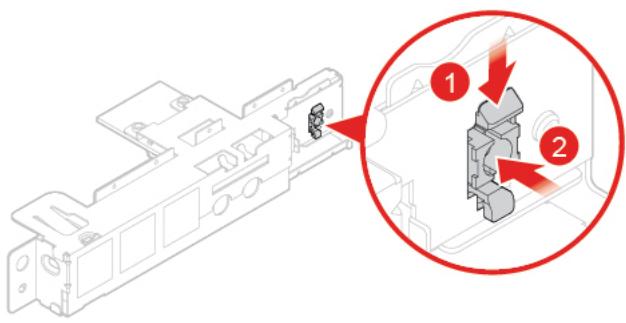

Remplacement du bouton d'alimentation. . . . . 60

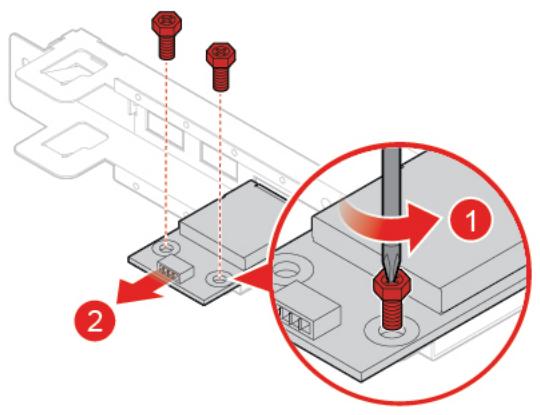

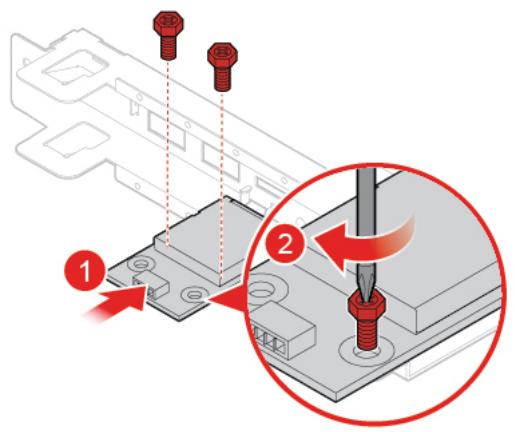

Remplacement de la carte du lecteur de cartes . . 61

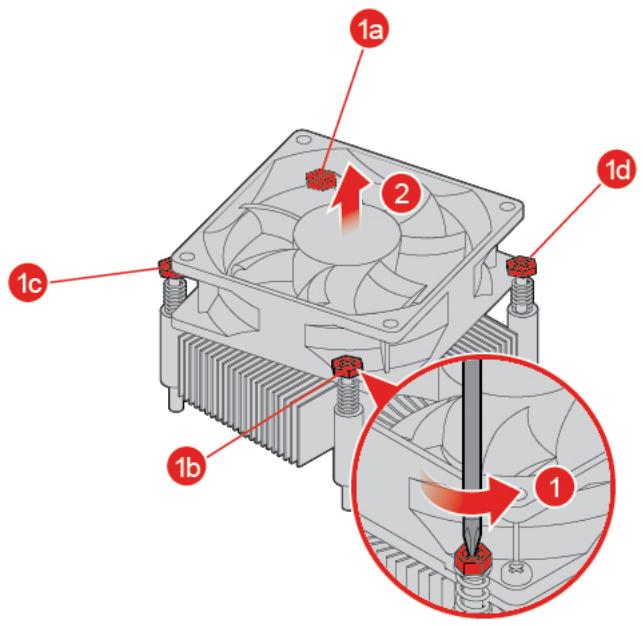

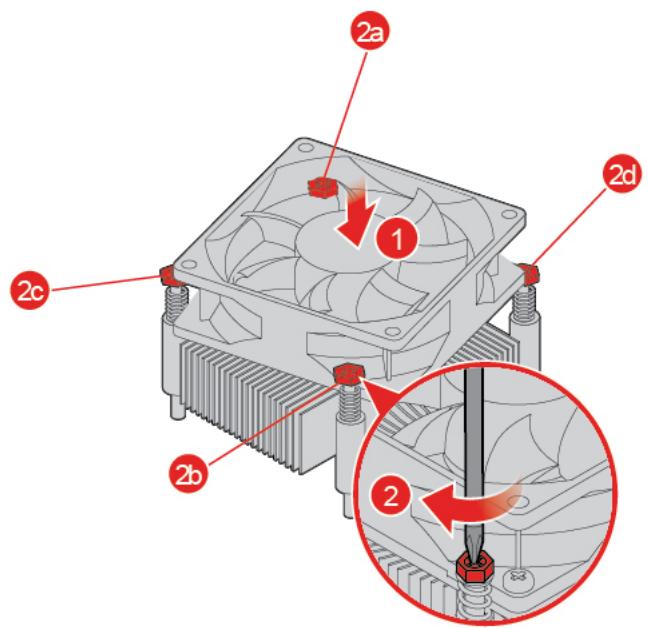

Remplacement du dissipateur thermique et du bloc de ventilation . . . . . . . . . . . . . . 62

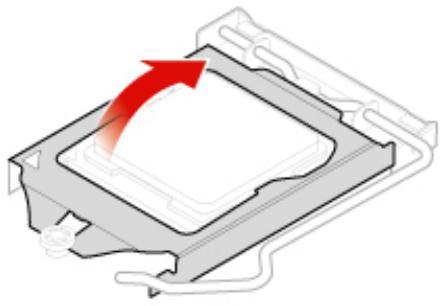

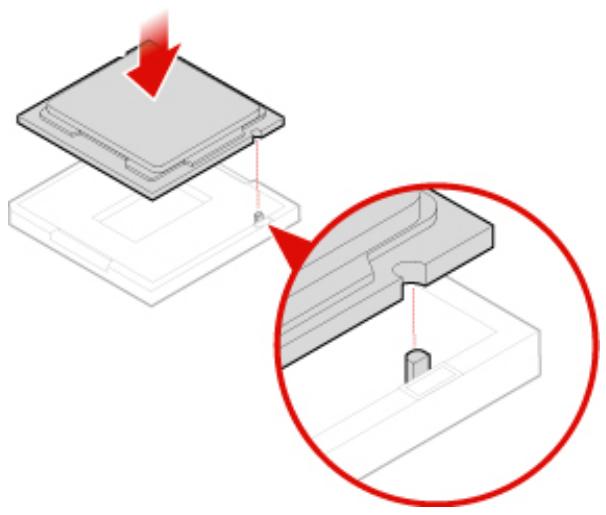

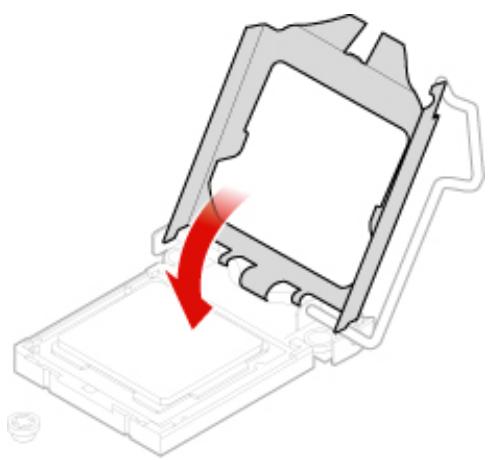

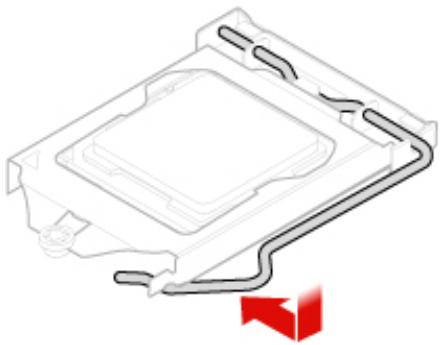

Remplacement du microprocesseur. . . . . . . 64

Remplacement de la batterie à pile cellulaire . . . 67

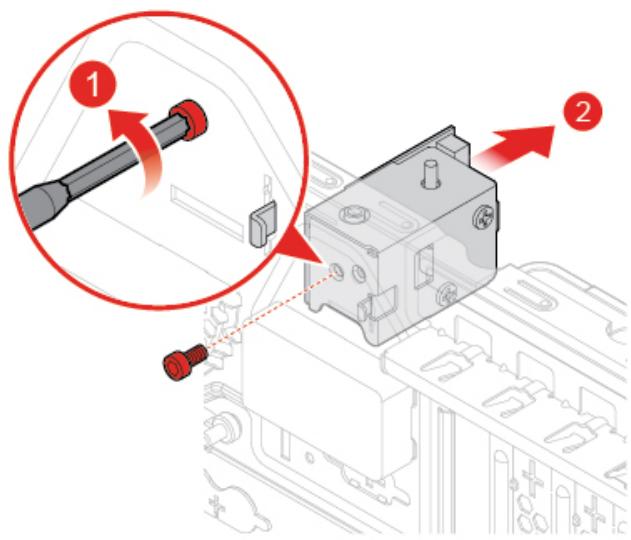

Remplacement du verrou E-lock . . . . . . . . 69

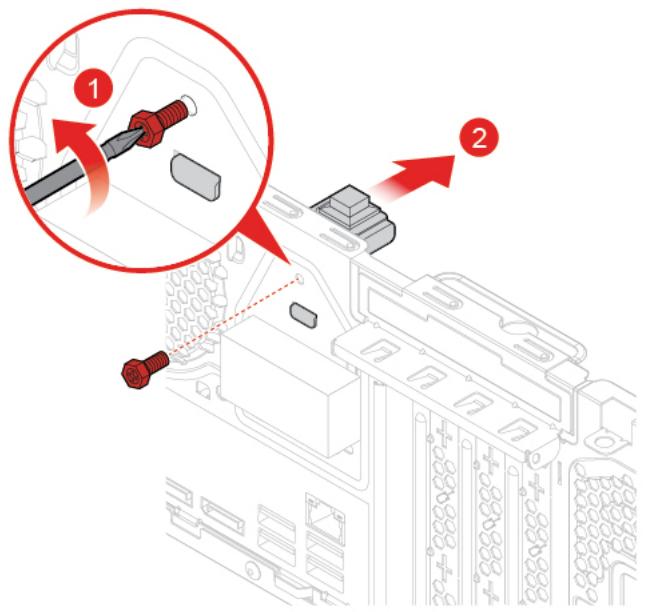

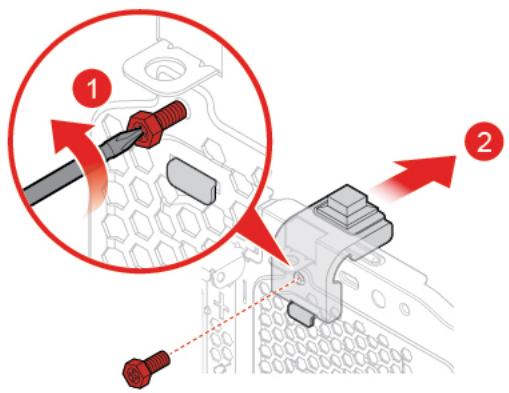

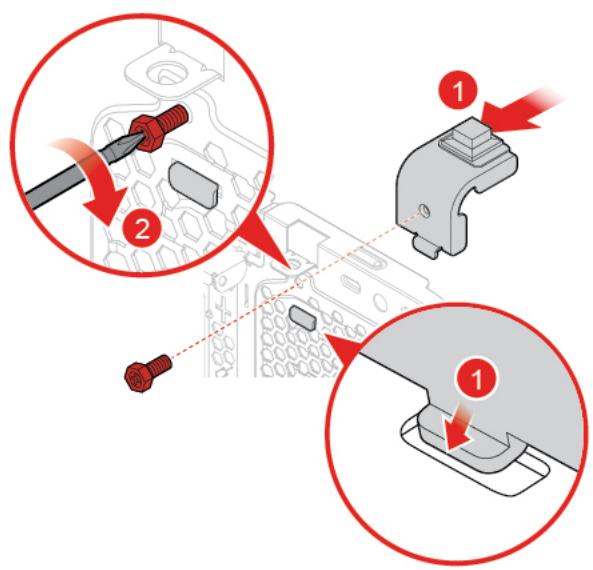

Remplacement de l'interrupteur de détection de présence du carter 70

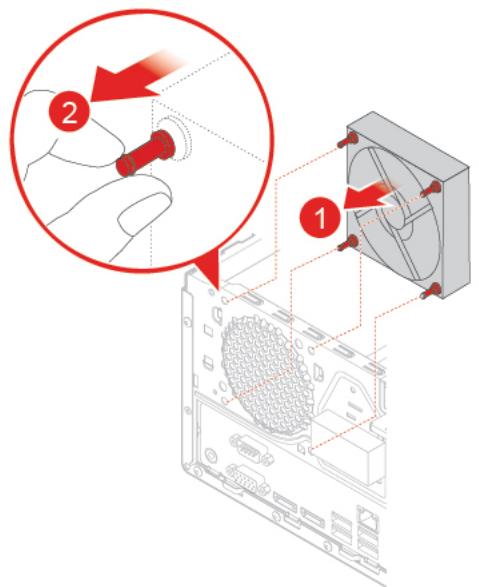

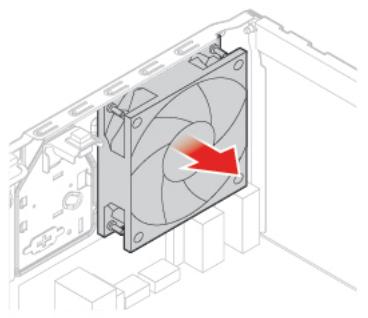

Remplacement du ventilateur arrière. ..... 72

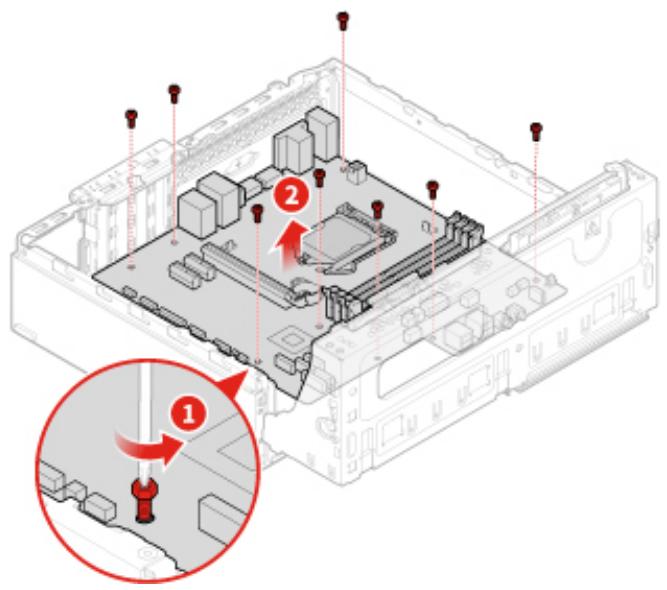

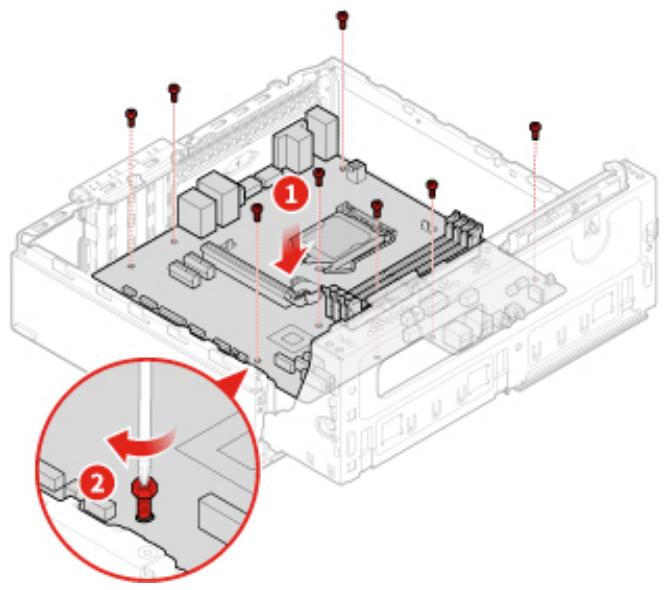

Remplacement de la carte mère ..... 73

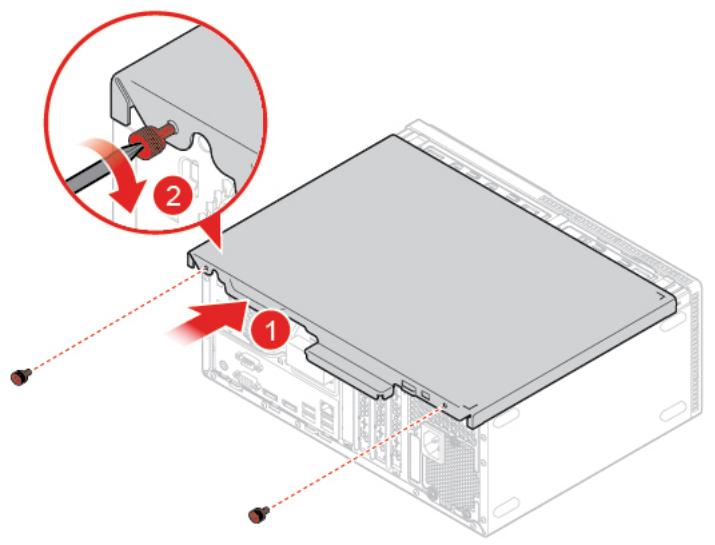

Fin du remplacement de composants ..... 75

Annexe A. Notices....77

Annexe B. Marques ..... 79

Chapitre 1. Présentation

Ce chapitre fournit des informations générales pour vous familiariser avec votre ordinateur.

Vue avant

Remarque : Il est possible que le modèle de votre ordinateur diffère légèrement de l'illustration.

1 2 3 4 5 6 7 8 9 10 11 12 13 Tilgeline

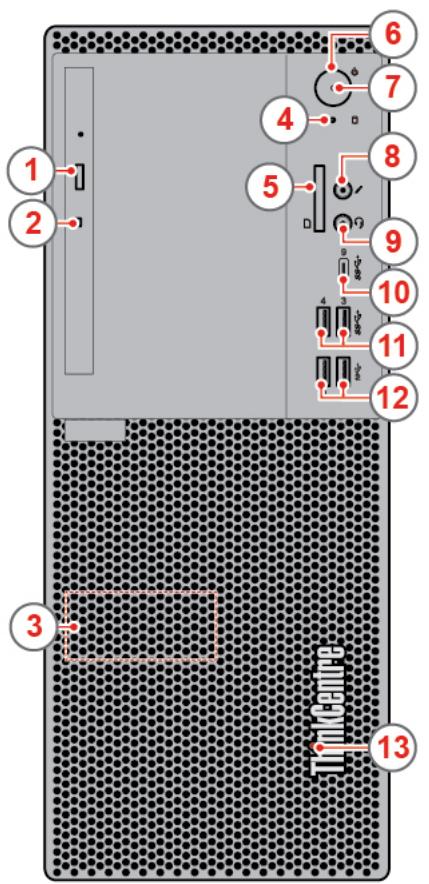

Figure 1. Vue avant

1 Bouton d'éjection/de fermeture du disque optique (en option)	2 Voyant d'activité du disque optique (en option)
3 Haut-parleur interne	4 Indicateur d'état de l'unité de stockage
5 Logement pour lecteur de cartes (en option)	6 Bouton d'alimentation
7 Voyant d'alimentation	8 Connecteur du micro
9 Connecteur de casque	10 Connecteur USB-CTM
11 Connecteurs USB 3.1 Gen 1 (2)	12 Connecteurs USB 3.1 Gen 2 (2)
13 Voyant rouge

1 Bouton d'éjection/de fermeture du disque optique (en option)

Permet d'éjecter le plateau du disque optique. Après avoir installé un disque dans le plateau, appuyez sur le bouton d'éjection/de fermeture pour fermer le plateau.

2 Voyant d'activité du disque optique (en option)

Ce voyant est allumé lorsque le disque optique est en cours d'utilisation.

3 Haut-parleur interne

Permet de lire des sons provenant de votre ordinateur sans utiliser un micro-casque ou un casque.

4 Voyant d'activité de l'unité de stockage

Ce voyant est allumé lorsque l'unité de stockage est en cours d'utilisation.

5 Logement pour lecteur de cartes (en option)

Permet de lire les données d'une carte mémoire prise en charge.

6 Interrupteur d'alimentation

Permet de mettre l'ordinateur sous tension. Si vous ne parvenez pas à mettre l'ordinateur hors tension à partir du système d'exploitation, appuyez sur le bouton d'alimentation pendant au moins quatre secondes pour l'éteindre.

7 Voyant d'alimentation

Lorsque ce voyant est allumé, l'ordinateur est sous tension.

8 Connecteur du micro

Permet de brancher un microphone sur votre ordinateur. Vous pouvez utiliser un microphone pour enregistrer des sons ou interagir avec votre ordinateur à l'aide du logiciel de reconnaissance vocale.

9 Connecteur de casque

Permet de brancher un micro-casque ou un casque sur votre ordinateur.

10 Connecteur USB-C

Utilisez le connecteur pour transférer des données (USB 3.1 Gen 1, 5 Gbps), charger votre périphérique (5 V / 3 A) ou connecter des accessoires USB-C pour accroître les fonctionnalités de votre ordinateur.

11 Connecteurs USB 3.1 Gen 1

Permet de brancher un périphérique compatible USB. Pour optimiser le transfert de données, connectez un périphérique USB 3.1 Gen 1 à un connecteur USB 3.1 Gen 2 ou à un connecteur USB 3.1 Gen 1 au lieu d'un connecteur USB 2.0.

12 Connecteurs USB 3.1 Gen 2

Permet de brancher un périphérique compatible USB. Pour optimiser le transfert de données, connectez un périphérique USB 3.1 Gen 2 à un connecteur USB 3.1 Gen 2 et non à un connecteur USB 3.1 Gen 1 ou USB 2.0.

13 Voyant rouge

Vue arrière

Remarque : Il est possible que le modèle de votre ordinateur diffère légèrement de l'illustration.

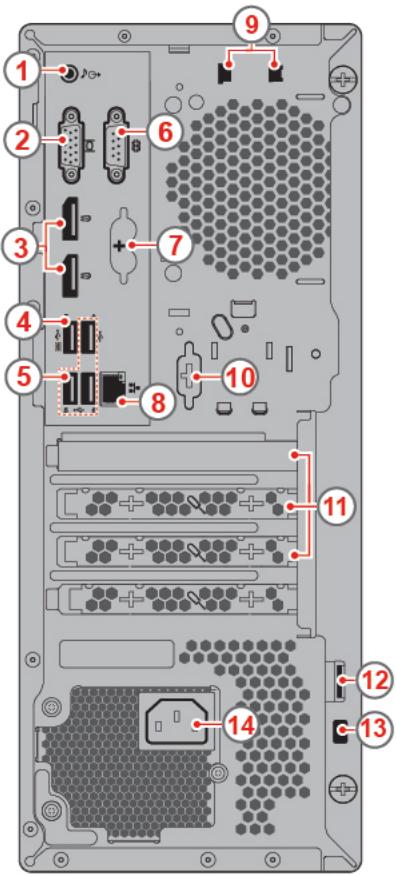

Figure 2. Vue arrière

1 Connecteur de sortie ligne audio	2 Connecteur de sortie VGA
3 Connecteurs de sortie DisplayPort® 1.2 (2)	4 Connecteur USB 2.0
5 Connecteurs USB 2.0 (3)	6 Port série
7 Connecteurs clavier et souris PS/2 (en option)	8 Port Ethernet
9 Emplacements d'attache de câble (2) (en option)	10 Connecteur série (en option)
11 Espace de la carte PCI Express	12 Anneau pour cadenas
13 Prise de sécurité	14 Connecteur du cordon d'alimentation

1 Connecteur de sortie ligne audio

Utilisez ce connecteur pour envoyer des signaux audio de l'ordinateur vers les périphériques externes, comme des haut-parleurs asservis, un casque ou un clavier multimédia. Lorsque vous connectez un système stéréo ou tout autre périphérique d'enregistrement externe, un câble est branché entre le connecteur d'entrée ligne audio du périphérique et le connecteur de sortie ligne audio de l'ordinateur.

Remarque : Si votre ordinateur est équipé à la fois d'un connecteur de sortie de ligne audio et d'un connecteur pour casque, utilisez toujours le connecteur pour casque pour les casques ou les écouteurs. Un connecteur pour casque ne prend pas en charge les microphones d'un micro-casque.

2 Connecteur de sortie VGA

Permet d'envoyer des signaux vidéo depuis l'ordinateur vers un autre périphérique vidéo, tel qu'un autre écran.

3 Connecteurs de sortie DisplayPort 1.2

Permet d'envoyer des signaux audio et vidéo depuis l'ordinateur vers un autre périphérique audio ou vidéo, tel qu'un autre écran haute performance.

4 Connecteur USB 2.0

Utilisé pour brancher un périphérique qui utilise une connexion USB 2.0.

Remarque : Le connecteur USB 2.0 prend en charge la fonctionnalité de mise sous tension intelligente. Si vous branchez un clavier USB 1.1 recommandé par Lenovo sur ce connecteur, vous pouvez mettre l'ordinateur sous tension ou lui faire quitter le mode hibernation (S4) en utilisant la combinaison de touches Alt + P sur le clavier. Assurez-vous que vous utilisez un clavier recommandé par Lenovo qui prend en charge la fonction de mise sous tension intelligente.

5 Connecteurs USB 2.0

Utilisé pour brancher un périphérique qui utilise une connexion USB 2.0.

6 Connecteur série

Permet de connecter un modem externe, une imprimante série ou d'autres périphériques utilisant un connecteur série.

7 Connecteurs clavier et souris PS/2 (en option)

Permet de connecter un clavier, une souris, une extrémité roulante, ou d'autres dispositifs de pointage utilisant le connecteur Personal System/2 (PS/2).

8 Connecteur Ethernet

Permet de connecter un câble Ethernet pour un accès réseau.

9 Emplacements d'attache de câble (en option)

Permet de fixer un clip de câble intelligent.

10 Connecteur série (en option)

Permet de connecter un modem externe, une imprimante série ou d'autres périphériques utilisant un connecteur série.

11 Espace de la carte PCI Express

Pour améliorer les performances opérationnelles de l'ordinateur, vous pouvez connecter les cartes PCI Express dans cet espace. Les connecteurs de ce logement peuvent varier selon le modèle de l'ordinateur.

12 Anneau pour cadenas

Permet d'installer un cadenas.

13 Prise de sécurité

Permet de fixer un verrou de câble Kensington.

14 Connecteur du cordon d'alimentation

Permet de connecter le cordon d'alimentation à l'ordinateur pour alimenter ce dernier.

Carte mère

Remarque : Consultez « Vue avant » et « Vue arrière » pour obtenir des descriptions de composant supplémentaires.

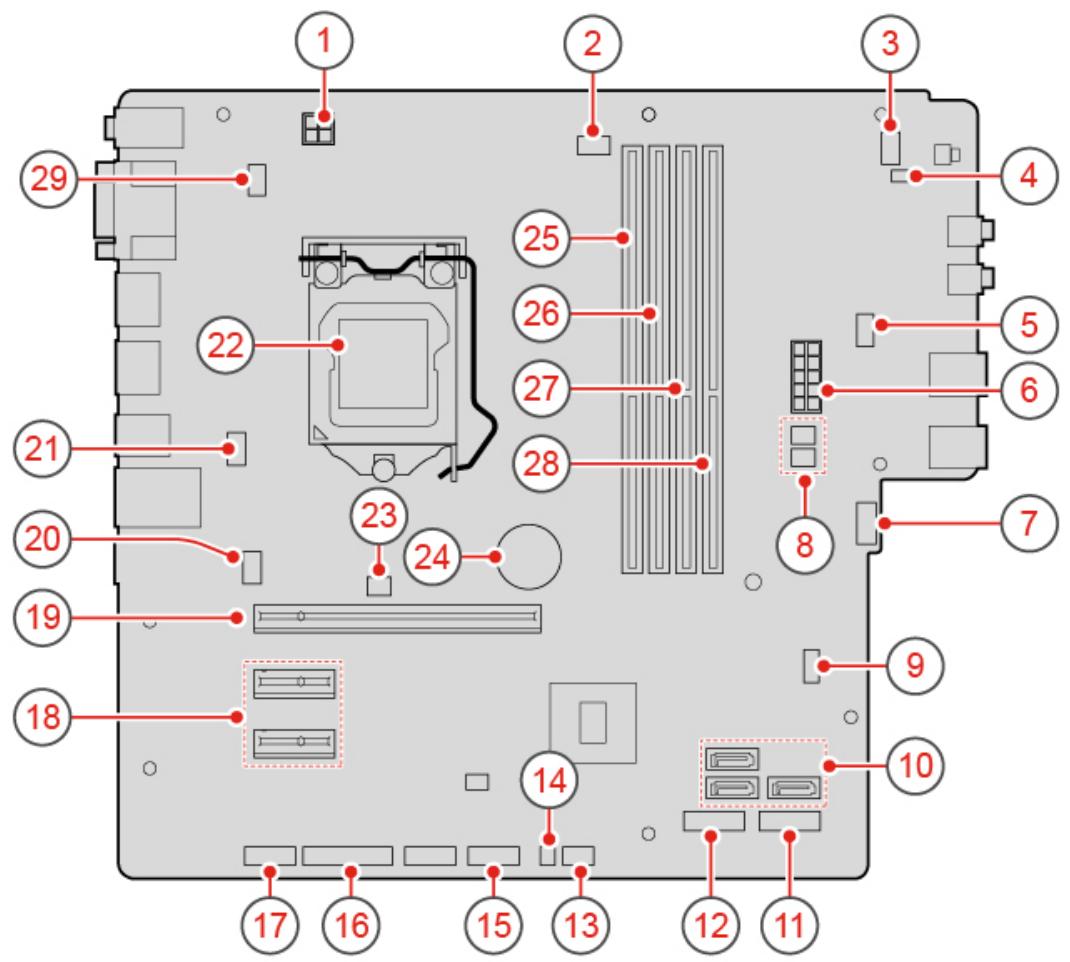

Figure 3. Carte mère

1 Connecteur d'alimentation 4 broches	2 Connecteur du ventilateur du microprocesseur
3 Connecteur du bouton d'alimentation	4 Connecteur du haut-parleur interne
5 Connecteur du ventilateur auxiliaire 2	6 Connecteur d'alimentation 10 broches
7 Connecteur du ventilateur auxiliaire 1	8 Connecteur d'alimentation SATA (2)
9 Cavalier d'effacement du CMOS (Complementary Metal Oxide Semiconductor) / de reprise	10 Connecteurs SATA 3.0 (3)
11 Logement pour unité SSD M.2	12 Logement pour carte Wi-Fi M.2
13 Connecteur de capteur thermique	14 Connecteur à voyant rouge
15 Connecteur USB avant 2.0	16 Connecteur parallèle
17 Connecteur série (COM2)	18 Emplacements de carte PCI Express x1 (2)
19 Logement pour carte graphique PCI Express x16	20 Connecteur du ventilateur système
21 Connecteur du verrou E-lock	22 Port de microprocesseur
23 Connecteur du commutateur de détection du carter (connecteur du commutateur de détection d'intrusion)	24 Batterie à pile cellulaire
25 Emplacement de mémoire (DIMM1)	26 Emplacement de mémoire (DIMM2)
27 Emplacement de mémoire (DIMM3)	28 Emplacement de mémoire (DIMM4)
29 Connecteur de souris et clavier

Type de machine et étiquette de modèle

Une étiquette indiquant le type et le modèle est apposée sur l'ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier l'ordinateur et de vous proposer un service plus rapide. L'étiquette indiquant le type et le modèle de l'ordinateur est apposée sur l'ordinateur, comme illustré.

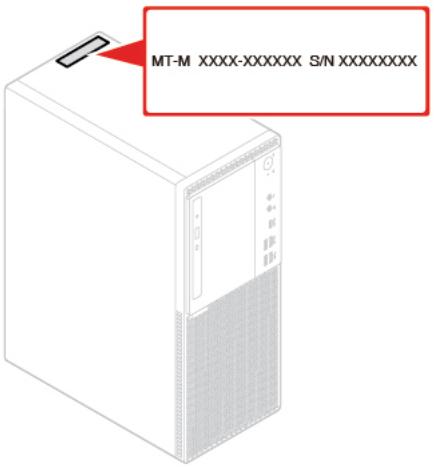

Figure 4. Type de machine et étiquette de modèle

Chapitre 2. Spécifications

Bloc d'alimentation

• Alimentation de 180 watts avec détection automatique de la tension
• Alimentation de 210 watts avec détection automatique de la tension
• Alimentation de 260 watts avec détection automatique de la tension

Unités de stockage

• Unité de stockage 3,5 pouces (en option)
• Unité de stockage 2,5 pouces (en option)
• Disque SSD M.2 (en option)

Fonctions vidéo

La carte graphique intégrée prend en charge les opérations suivantes :

• Connecteur de sortie DisplayPort 1.2
• Connecteur de sortie VGA

Fonctions audio

• La carte audio intégrée prend en charge les opérations suivantes :
• Connecteur de sortie ligne audio
• Connecteur de casque
• Haut-parleur interne
• Connecteur de microphone (en option)
• La carte audio discrète disponible en option, offre des capacités étendues et un confort audio optimisés.

Fonctions d'entrée-sortie (E/S)

• Connecteurs audio (sortie ligne audio, casque et microphone)
• Logement pour lecteur de cartes (en option)
• Connecteur de sortie DisplayPort 1.2
• Connecteur Ethernet
• Connecteur clavier PS/2 (en option)
  • Port souris PS/2 (en option)
• Connecteurs série
• Connecteurs USB (USB 2.0, USB 3.1 et Type-C USB 3.1)
• Connecteur de sortie VGA

Extension

• Lecteur de carte (en option)
• Emplacements de mémoire
  • Logement pour disque SSD M.2
• Disque optique (en option)

• Logements pour carte PCI Express x1

• Logement pour carte graphique PCI Express x16
  • Baie d'unité de stockage

Fonctions réseau

• Réseau local Ethernet
• Réseau local sans fil (en option)
• Bluetooth (en option)

Dimensions physiques

• Largeur : 150 mm
  • Hauteur : 360 mm
  • Profondeur : 270,5 mm

Poids (sans emballage)

Configuration maximale à la livraison : 6,9 kg

Déclaration sur le taux de transfert USB

En fonction de nombreux facteurs tels que la capacité de traitement de l'hôte et des périphériques, des attributs de fichier et d'autres facteurs relatifs à la configuration du système et de l'environnement d'exploitation, le taux de transfert réel des différents connecteurs USB sur ce périphérique peut varier et est inférieur à la vitesse de transfert listée ci-dessous pour chaque périphérique correspondant.

Périphérique USB	Vitesse de transfert (Gbits/s)
3.1 Gen 1	5
3.1 Gen 2	10
3.2	20

Chapitre 3. Verrouillage de l'ordinateur

Ce chapitre vous montre comment verrouiller l'ordinateur à l'aide des dispositifs de verrouillage afin de préserver sa sécurité.

Verrouillage du carter de l'ordinateur

Le verrouillage du carter de l'ordinateur empêche les personnes non autorisées d'accéder aux composants matériels situés à l'intérieur de votre ordinateur. Votre ordinateur est doté d'un anneau pour cadenas destiné à empêcher le retrait du carter lorsqu'un cadenas est installé.

Figure 5. Verrouillage du carter de l'ordinateur

Activation ou désactivation du verrou E-lock

Il est possible que votre ordinateur soit équipé d'une solution de verrou de sécurité le protégeant contre toute modification non autorisée de ses composants internes. Grâce au verrou E-Lock, vous pouvez verrouiller ou déverrouiller mécaniquement le carter de l'ordinateur.

Pour activer ou désactiver le verrou E-Lock, procédez comme suit :

1. Mettez l'ordinateur sous tension ou redémarrez-le.
2. Avant le démarrage de Windows, appuyez de manière répétée sur F1 ou sur les touches Fn + F1, jusqu'à ce que le programme Setup Utility s'affiche.
3. Cliquez sur Sécurité → Serrure électronique pour activer ou désactiver le verrou E-Lock.
4. Appuyez sur F10 ou sur Fn + F10 pour enregistrer les modifications et redémarrer l'ordinateur.

Remarque : Les modifications ne prennent effet qu'une fois le paramètre enregistré et le système redémarré.

Installation d'un verrou de câble Kensington

Vous pouvez utiliser un verrou de câble de type Kensington pour fixer l'ordinateur sur un bureau, une table ou tout autre point d'attache non permanent. Le verrou de câble se branche à la prise de sécurité, située à l'arrière de l'ordinateur. En fonction du type sélectionné, le verrou de câble fonctionne à l'aide d'une clé ou d'une combinaison. Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou de câble directement auprès de Lenovo en effectuant une recherche sur Kensington à l'adresse suivante : http://www.lenovo.com/support

Figure 7. Installation d'un verrou de câble Kensington

Connexion d'un clip de câble intelligent

Un clip de câble intelligent permet de sécuriser des périphériques (clavier, souris, etc.) en verrouillant les câbles à l'ordinateur. Le clip de câble intelligent se connecte sur les logements du verrou de câble situés à l'arrière de l'ordinateur. Pour installer un clip de câble intelligent, procédez comme suit :

1. Insérez le clip 1 dans le logement 4 du verrou de câble.
2. Tirez les câbles que vous souhaitez verrouiller dans le clip de câble intelligent.
3. Enfoncez le clip 2 dans le logement du verrou de câble 3 jusqu'à ce qu'il s'enclenche.

Figure 8. Connexion d'un clip de câble intelligent

Chapitre 4. Remplacement d'options matérielles

Ce chapitre explique comment remplacer des pièces matérielles sur votre ordinateur.

Avant de remplacer les éléments matériels

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu cette section et le Manuel d'informations sur le produit.

Remarques avant de remplacer les éléments matériels

• Utilisez uniquement des composants fournis par Lenovo.
• Pour installer ou remplacer du matériel en option, conformez-vous aux instructions du présent manuel, ainsi qu'à celles fournies avec votre nouvel équipement.
• Dans de nombreux pays ou régions, la CRU défectueuse doit être retournée à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage antistatique contenant le nouveau composant uniquement lorsque le composant défectueux a été retiré de l'ordinateur et lorsque vous êtes prêt pour l'installation du nouveau. Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causer des dommages importants aux composants et options de votre ordinateur.

Lorsque vous manipulez du matériel ou d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements. Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les options et autres composants de l'ordinateur avec précaution. Tenez les cartes PCI/PCIe, les modules de mémoire, les cartes mère et les microprocesseurs par leurs côtés. Evitez de poser vos doigts sur la zone de circuits imprimés.
• Empêchez toute autre personne de toucher les options et autres composants.
• Mettez en contact l'emballage antistatique du nouveau composant avec l'obturateur en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de réduire l'électricité statique de l'emballage et de votre corps avant l'installation ou le remplacement d'un composant.
• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, posez-le sur son emballage anti-statique, sur une surface plane et lisse.
• Ne placez pas le composant sur le carter de l'ordinateur ni sur toute autre surface métallique.

Identification des unités remplaçables sur site (y compris les CRU)

• Les unités remplaçables sur site (FRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou remplacés par un technicien formé. Les unités remplaçables sur site incluent toutes les CRU. Pour obtenir des informations détaillées sur les FRU, telles que les références FRU et les modèles d'ordinateur pris en charge, consultez le site suivant : http://www.lenovo.com/serviceparts-lookup

• Les unités remplaçables par l'utilisateur (CRU) sont des composants de l'ordinateur qui peuvent être mis à niveau ou remplacés par l'utilisateur.

• CRU en libre service : les CRU en libre service sont faciles à installer. Ces CRU peuvent être indépendantes, verrouillées ou fixées par deux vis maximum. Le clavier, la souris et tout périphérique USB sont des exemples de CRU en libre-service. Il vous incombe de remplacer des CRU en libre service.

• CRU optionnelles : la manipulation de CRU de service en option nécessite des compétences techniques et, parfois, des outils appropriés (un tournevis, par exemple). Ces CRU sont des composants isolés au sein de l'ordinateur. Elles sont généralement dissimulées par un panneau d'accès fixé par plus de deux vis. Vous devez retirer les vis et le panneau pour accéder à la CRU spécifique. Les CRU optionnelles peuvent être remplacées et installées par les utilisateurs ou par un technicien de maintenance Lenovo au cours de la période de garantie.

Avant de remplacer des FRU

Avant de remplacer une FRU, lisez ce qui suit :

• Seul le personne certifié et formé peut réparer l'ordinateur.
• Avant de remplacer une FRU, lisez l'intégralité de cette section sur le remplacement des pièces.
• Soyez extrêmement prudent pendant des opérations d'écriture, telles que la copie, la sauvegarde ou le formatage.

Il est possible que les séquences des unités de l'ordinateur dont vous assurez la maintenance aient été modifiées. Vous risquez de supprimer des données ou des programmes si vous sélectionnez une unité incorrecte.

- Remplacez uniquement une FRU par une FRU du modèle correcte.

Lorsque vous remplacez une FRU, assurez-vous que le modèle de l'appareil et le numéro de série FRU sont corrects.

- Une FRU ne doit pas être remplacée en raison d'une panne ponctuelle et non reproducible.

Les pannes ponctuelles peuvent se produire pour un grand nombre de raisons qui ne sont pas liées à une panne matérielle, comme un rayonnement cosmique, une décharge électrostatique ou des erreurs logicielles. Envisagez le remplacement des FRU uniquement en cas de problèmes récurrents. Si vous pensez qu'une FRU est défectueuse, effacez le journal d'erreur et exécutez le test à nouveau. Si l'erreur ne se reproduit plus, ne remplacez pas la FRU.

- Remplacez uniquement une FRU défectueuse.

Localisation des unités remplaçables sur site (y compris les CRU)

Remarques :

• Certains des composants sont en option.
• Pour remplacer un composant qui n'est pas répertorié ci-dessous, contactez un technicien du centre de services Lenovo. Pour obtenir la liste des numéros de téléphone du support Lenovo, rendez-vous sur le site :
  http://www.lenovo.com/support/phone

CRU en libre service1 Carter de l'ordinateur6 Batterie à pile cellulaire8 Module de mémoire10 Dissipateur thermique du disque SSD M.211 Unité SSD M.212 Support du disque SSD M.216 Support du disque optiqueCRU en libre service22 Unité de disque optique23 Panneau frontal24 Protection anti-poussière25 Clavier26 Souris27 Cordon d'alimentation28 Convertisseur de stockage29 Unité de stockage principale ou secondaire (unité de stockage de 2,5 ou 3,5 pouces)34 Carte PCI Express

CRU optionnelles4 Carte Wi-Fi5 Blindage de la carte Wi-Fi32 Bloc d'alimentation électrique36 Verrou E-lockCRU optionnelles

Non CRU2 Dissipateur thermique et bloc de ventilation3 Ventilateur arrière7 Microprocesseur9 Carte mère13 Bouton d'alimentation14 Câble du disque optique15 Lecteur de cartesNon CRU17 Support d'E/S avant18 Haut-parleur interne19 Antennes Wi-Fi20 Câble du voyant rouge21 Détecteur thermique30 Câble d'unité de stockage31 Ventilateur avant33 Boîtier35 Interrupteur de détection de présence du carter (commutateur de détection d'intrusion)37 Carter de l'antenne Wi-Fi

Remplacement du clavier ou du clavier sans fil

Remarque : Le clavier sans fil est disponible sur certains modèles uniquement.

Remplacement du clavier

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Débranchez de l'ordinateur le cordon de l'ancien clavier.
3. Connectez un nouveau clavier sur le connecteur approprié de l'ordinateur.

Figure 10. Remplacement du clavier

Remplacement du clavier sans fil

1. Retirez votre ancien clavier sans fil.
2. Retirez le nouveau clavier sans fil de son emballage.
3. Ouvrez le compartiment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

Figure 11. Remplacement du clavier sans fil

1. Retirez le dongle USB du compartiment du clavier ou de la souris sans fil et branchez-le sur l'un des connecteur USB de l'ordinateur.
2. Fermez le capot du compartiment. Le clavier maintenant prêt à l'emploi.

Remplacement de la souris ou de la souris sans fil

Remarque : La souris sans fil est disponible sur certains modèles uniquement.

Remplacement de la souris

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Débranchez le cordon de l'ancienne souris de l'ordinateur.
3. Connectez une nouvelle souris au connecteur approprié sur l'ordinateur.

Figure 12. Remplacement de la souris

Remplacement de la souris sans fil

1. Débranchez la clé USB de votre ordinateur. Puis retirez votre ancienne souris sans fil.
2. Sortez la nouvelle souris sans fil de son emballage.
3. Ouvrez le compartiment des piles et insérez-y deux piles AAA en respectant les indicateurs de polarité.

Figure 13. Ouverture du compartiment de la batterie

Figure 14. Retrait de la clé USB

Figure 15. Branchement de la clé USB sur un port USB

Figure 16. Installation des piles de la souris

Figure 17. Fermeture du capot du compartiment de la batterie

Figure 18. Activation de l'interrupteur d'alimentation

Remarques :

• Le voyant vert indique que la souris est prête à être utilisée.
• Le voyant clignotant orange signale que le niveau de la batterie est faible.
• Pour augmenter la durée de vie de la batterie, désactivez l'interrupteur d'alimentation lorsque vous n'utilisez pas la souris.
• Après avoir débranché la clé USB de l'ordinateur, rangez-la dans le compartiment de la souris sans fil ou dans celui du clavier sans fil.

Remplacement du cordon d'alimentation

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.
2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
3. Remplacez le cordon d'alimentation.

Remarque : Il est possible que votre cordon d'alimentation soit différent de l'illustration.

Figure 19. Retrait du cordon d'alimentation

Figure 20. Installation du cordon d'alimentation

Remplacement du dispositif de protection anti-poussière

Remarque : Le blindage de la poussière est optionnel.

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.
2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
3. Remplacez la protection anti-poussière.

Figure 21. Retrait de la protection anti-poussière

Retrait du carter de l'ordinateur

Remarque : Avant d'ouvrir le carter de l'ordinateur, assurez-vous que le verrou E-lock est déverrouillé dans le programme Setup Utility. Voir « Verrouillage de l'ordinateur ».

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

ATTENTION :

Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement uvrir son carter.

1. Retirez tous les supports des unités et mettez hors tension tous les périphériques connectés, ainsi que l'ordinateur.
2. Débranchez tous les cordons d'alimentation des prises de courant, puis déconnectez tous les câbles reliés à l'ordinateur.
3. Déverrouillez tous les dispositifs de verrouillage qui maintiennent le carter de l'ordinateur en place.
4. Retirez la protection anti-poussière si nécessaire. Voir « Remplacement du dispositif de protection anti-poussière » à la page 22.
5. Retirez le carter de l'ordinateur.

Figure 23. Retrait du carter de l'ordinateur

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du panneau frontal

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Remettez le panneau frontal en place.

Figure 24. Retrait du panneau frontal

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du disque optique

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez les connecteurs d'interface et d'alimentation du disque optique.
4. Remplacez le disque optique.

Figure 26. Retrait de l'unité de disque optique

Figure 27. Installation de l'unité de disque optique

1. Branchez les connecteurs d'interface et d'alimentation au nouveau disque optique.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du support du disque optique

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Retirez l'unité de disque optique. Voir « Remplacement du disque optique » à la page 24.
4. Remplacez le support de disque optique.

Figure 28. Retrait du support de l'unité de disque optique

Figure 29. Installation du système de retenue du disque optique

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de l'unité de stockage

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remplacement de l'unité de stockage de 3,5 pouces

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez les connecteurs d'interface et d'alimentation de l'unité de stockage.
4. Consultez les instructions suivantes pour remplacer l'unité de stockage de 3,5 pouces.

- Unité de stockage principale 3,5 pouces

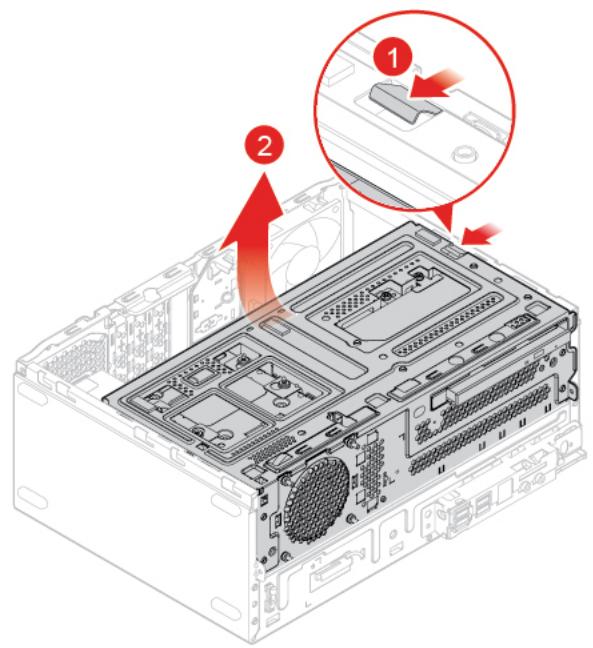

Figure 30. Ouverture de la baie d'unité

Figure 31. Retrait de l'unité de stockage principale 3,5 pouces

Figure 32. Installation de l'unité de stockage principale 3,5 pouces

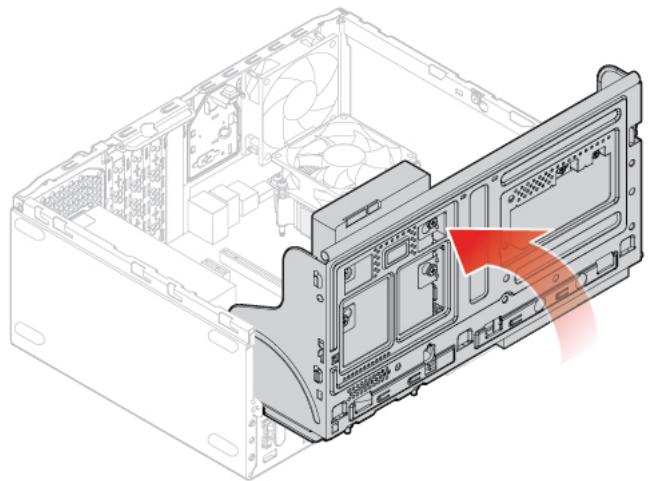

Figure 33. Fermeture de la baie d'unité

- Unité de stockage secondaire de 3,5 pouces

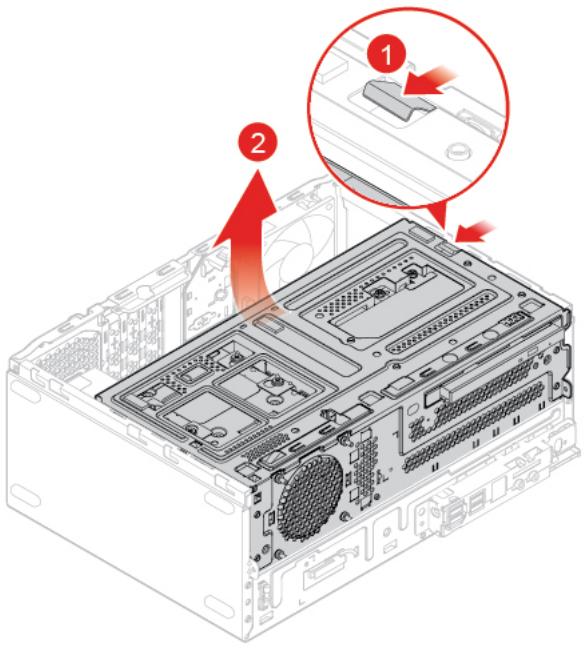

Figure 34. Ouverture de la baie d'unité

Figure 35. Retrait de l'unité de stockage secondaire 3,5 pouces

Figure 36. Installation de l'unité de stockage secondaire 3,5 pouces

Figure 37. Fermeture de la baie d'unité

1. Branchez les connecteurs d'interface et d'alimentation à la nouvelle unité de stockage.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de l'unité de stockage de 2,5 pouces

1. Retrait du convertisseur de stockage avec l'unité de stockage 2,5 pouces. Consultez « Remplacement de l'unité de stockage de 3,5 pouces ».
2. Remplacez l'unité de stockage 2,5 pouces dans le convertisseur de stockage.

Figure 38. Retrait de l'unité de stockage 2,5 pouces du convertisseur de stockage

Figure 39. Installation de la nouvelle unité de stockage 2,5 pouces sur le convertisseur de stockage

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement d'un module de mémoire

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remarques :

• Avant l'installation, assurez-vous que les loquets d'emplacement de mémoire sont ouverts.
• Durant l'installation, assurez-vous de suivre l'ordre d'installation des modules de mémoire indiqué dans le schéma suivant.

3 1 4 2

Figure 40. Ordre d'installation des modules de mémoire

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Remplacez un module de mémoire.

Figure 41. Ouverture de la baie d'unité

Figure 42. Retrait du module de mémoire

Remarque : Pendant l'installation, veillez à aligner le module de mémoire à l'emplacement et appuyez sur les deux extrémités jusqu'à ce que les loquets s'enclenchent entièrement, en émettant un clic.

Figure 43. Installation du module de mémoire

Figure 44. Fermeture de la baie d'unité

Remplacement d'une carte PCI Express

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Remplacez une carte PCI Express.

Remarques :

• Lorsque vous retirez la carte PCI Express, appuyez sur le loquet pour la dégager de son logement. Ensuite, retirez délicatement la carte de son logement.
• Lorsque vous installez la carte PCI Express, appuyez sur l'extrémité arrière de la carte jusqu'à ce que le loquet s'enclenche (vous entendrez un clic).

Figure 45. Ouverture de la baie d'unité

Figure 46. Retrait de la carte PCI Express

Figure 47. Installation de la carte PCI Express

Figure 48. Fermeture de la baie d'unité

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de la carte Wi-Fi

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Remplacez la carte Wi-Fi.

Figure 49. Ouverture de la baie d'unité

Figure 50. Retrait du blindage de carte Wi-Fi (type 1 et type 2)

Figure 51. Déconnexion des antennes Wi-Fi et retrait de la carte Wi-Fi (type 1 et type 2)

Figure 52. Installation de la carte Wi-Fi et connexion des antennes Wi-Fi (type 1 et type 2)

Figure 53. Installation du blindage de carte Wi-Fi (type 1 et type 2)

Figure 54. Fermeture de la baie d'unité

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du disque SSD M.2

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Selon votre modèle d'ordinateur, reportez-vous à l'une des illustrations ci-dessous pour remplacer le disque SSD M.2.

- Type 1

Figure 55. Ouverture de la baie d'unité

Figure 56. Retirez ensuite le dissipateur thermique du disque SSD M.2

Figure 57. Déverrouiller l'attache du disque SSD M.2

Figure 58. Retrait du disque SSD M.2

Figure 59. Installation du disque SSD M.2

Figure 60. Verrouiller l'attache du disque SSD M.2

Figure 61. Installation du dissipateur thermique du disque SSD M.2

Figure 62. Fermeture de la baie d'unité

• Type 2


Figure 63. Ouverture de la baie d'unité

Figure 64. Retirez ensuite le dissipateur thermique du disque SSD M.2

Figure 65. Déverrouiller l'attache du disque SSD M.2

Figure 66. Retrait du disque SSD M.2

Figure 67. Installation du disque SSD M.2

Figure 68. Verrouiller l'attache du disque SSD M.2

Figure 69. Installation du dissipateur thermique du disque SSD M.2

Figure 70. Fermeture de la baie d'unité

Remplacement du support de disque SSD M.2

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Retirez le disque SSD M.2. Voir « Remplacement du disque SSD M.2 » à la page 38.
4. Remplacez le support de disque SSD M.2.

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du bloc d'alimentation électrique

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Bien qu'il n'y ait plus de pièce en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les avertissements suivants sont requis pour votre sécurité et la certification Underwriters Laboratories (UL).

ATTENTION :

Composants amovibles dangereux. N'approchez pas vos doigts ou toute autre partie du corps de l'appareil.

ATTENTION :

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune pièce ne peut être remplacée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez les câbles du bloc d'alimentation de la carte mère.
4. Remplacez le bloc d'alimentation électrique.

Figure 73. Ouverture de la baie d'unité

Figure 74. Retrait du bloc d'alimentation

Figure 75. Installation du bloc d'alimentation

Figure 76. Fermeture de la baie d'unité

1. Branchez les câbles du bloc d'alimentation à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement des antennes Wi-Fi

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remplacement de l'antenne Wi-Fi avant

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Remplacez l'antenne Wi-Fi avant.

Figure 77. Retrait de l'antenne Wi-Fi avant

Figure 78. Installation de l'antenne Wi-Fi avant

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de l'antenne Wi-Fi arrière

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Remplacez l'antenne Wi-Fi arrière.

Figure 79. Retrait du carter arrière de l'antenne Wi-Fi

Figure 80. Retrait de l'antenne Wi-Fi arrière

Figure 81. Installation de l'antenne Wi-Fi arrière

Figure 82. Installation du carter arrière de l'antenne Wi-Fi

Remplacement du haut-parleur interne

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez de la carte mère le câble du haut-parleur interne.
4. Remplacez le haut-parleur interne.

Figure 83. Ouverture de la baie d'unité

Figure 84. Retrait du haut-parleur interne

Figure 85. Installation du haut-parleur interne

Figure 86. Fermeture de la baie d'unité

1. Connectez le câble du haut-parleur interne à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du ventilateur avant

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez le câble du ventilateur avant de la carte mère.
4. Remplacez le ventilateur avant.

Figure 87. Ouverture de la baie d'unité

Figure 88. Retrait du ventilateur avant

Figure 89. Installation du ventilateur avant

Figure 90. Fermeture de la baie d'unité

1. Branchez le câble du ventilateur avant à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du câble du voyant rouge

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez le câble du voyant rouge de la carte mère.
4. Remplacez le voyant rouge.

Figure 91. Ouverture de la baie d'unité

Figure 92. Retrait du câble du voyant rouge

Figure 93. Installation du câble du voyant rouge

Figure 94. Fermeture de la baie d'unité

1. Connectez le nouveau câble du voyant rouge à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du capteur thermique

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez le câble du capteur thermique de la carte mère.
4. Remplacez le capteur thermique.

Figure 95. Ouverture de la baie d'unité

Figure 96. Retrait du capteur thermique

Figure 97. Installation du capteur thermique

Figure 98. Fermeture de la baie d'unité

1. Connectez le câble du nouveau capteur thermique à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du support d'E/S avant

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Débranchez le câble du bouton d'alimentation et celui du lecteur de carte de la carte mère.
4. Remplacez le support d'E/S avant.

Figure 99. Ouverture de la baie d'unité

Figure 100. Retrait du support d'E-S avant

Figure 101. Installation du support d'E-S avant

Figure 102. Fermeture de la baie d'unité

1. Branchez le câble du bouton d'alimentation et celui du lecteur de carte à la carte mère.
2. Fermez la baie d'unité.
3. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du bouton d'alimentation

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.

3. Retirez le support d'E/S avant. Voir « Remplacement du support d'E/S avant » à la page 58.

4. Remplacez le bouton d'alimentation.

Figure 103. Retrait du bouton d'alimentation

Figure 104. Installation du bouton d'alimentation

1. Branchez le câble du bouton d'alimentation à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de la carte du lecteur de cartes

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Retirez le support d'E/S avant. Voir « Remplacement du support d'E/S avant » à la page 58.
4. Remplacez la carte du lecteur de cartes.

Figure 105. Retrait de la carte du lecteur de carte

Figure 106. Installation de la carte du lecteur de carte

1. Connectez le câble du lecteur de cartes sur la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du dissipateur thermique et du bloc de ventilation

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

ATTENTION :

Le dissipateur thermique et le bloc de ventilation peuvent être très chauds. Mettez

l'ordinateur hors tension et patientez trois à cinq minutes jusqu'au refroidissement de l'ordinateur avant de retirer le carter.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Déconnectez le cordon du ventilateur du microprocesseur de la carte mère.
4. Remplacez le dissipateur thermique et du bloc de ventilation.

Figure 107. Ouverture de la baie d'unité

1a 2 1d 1c 1b

Figure 108. Retrait du dissipateur thermique et du bloc de ventilation

Figure 109. Installation du dissipateur thermique et du bloc de ventilation

Figure 110. Fermeture de la baie d'unité

1. Connectez le cordon du ventilateur du microprocesseur à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du microprocesseur

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

ATTENTION :

Le dissipateur thermique et le microprocesseur peuvent être très chauds. Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement avant d'ouvrir le carter.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.

2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.

3. Retirez le dissipateur thermique et le bloc de ventilation. Voir « Remplacement du dissipateur thermique et du bloc de ventilation » à la page 62.
4. Remplacez le microprocesseur.

Remarques :

• L'apparence de votre microprocesseur et de son connecteur peut être différente de celle illustrée.
• Vous ne devez manipuler le microprocesseur que par ses bords. Ne touchez pas aux contacts en or situés dans la partie inférieure.
• Faites attention à ne rien faire tomber sur le connecteur du microprocesseur lorsqu'il est exposé. Les broches du connecteur doivent rester aussi propres que possible.

Figure 111. Ouverture de la baie d'unité

Figure 112. Déverrouillage du système de retenue du connecteur du microprocesseur

Figure 113. Pivotement du connecteur du microprocesseur vers le haut

Figure 114. Retrait du microprocesseur

Figure 115. Installation du microprocesseur

Figure 116. Pivotement du connecteur du microprocesseur vers le bas

Figure 117. Verrouillage du système de retenue du socket du microprocesseur

Figure 118. Fermeture de la baie d'unité

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de la batterie à pile cellulaire

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remarque : L'ordinateur comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées, par exemple, les affectations des connecteurs parallèles (configurations). Une batterie à pile cellulaire conserve ces informations actives lorsque vous mettez l'ordinateur hors tension.

La batterie à pile cellulaire ne nécessite normalement aucun chargement ou aucune maintenance tout au long de sa durée de vie ; toutefois, aucune batterie à pile cellulaire n'est éternelle. En cas de défaillance de la batterie à pile cellulaire, la date, l'heure et les données de configuration (y compris les mots de passe) sont perdues. L'ordinateur affiche alors un message d'erreur.

Pour mettre au rebut la pile de la batterie, reportez-vous à la section « Consigne relative à la pile cellulaire au lithium » dans Consignes de sécurité et déclaration de garantie.

Pour remplacer la batterie à pile cellulaire,

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Remplacez la batterie à pile cellulaire.

Figure 119. Ouverture de la baie d'unité

Figure 120. Appuyer sur le taquet métallique à l'aide d'un pilote

Figure 121. Retirer la batterie à pile cellulaire

Figure 122. Positionnement de la batterie à pile cellulaire

Figure 123. Appuyez sur la batterie à pile cellulaire jusqu'à ce qu'elle s'enclenche complètement (vous entendrez un clic)

Figure 124. Fermeture de la baie d'unité

1. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Pour mettre au rebut la pile de la batterie, reportez-vous à la section « Consigne relative à la pile cellulaire au lithium » dans Consignes de sécurité et déclaration de garantie.

Remplacement du verrou E-lock

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

Remarque : Pour retirer les vis, vous avez besoin d'un outil spécial (clé Torx T15).

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Débranchez le câble du verrou E-lock de la carte mère.
3. Remplacez le verrou E-lock.

1. Branchez le câble du verrou E-lock à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de l'interrupteur de détection de présence du carter

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Débranchez le câble de l'interrupteur de détection de présence du carter de la carte mère.
3. Consultez les informations suivantes pour remplacer l'interrupteur de détection de présence du carter.

- Pour les modèles équipés du verrouillage E-lock :

Figure 127. Retrait de l'interrupteur de détection de présence du carter

Figure 128. Installation de l'interrupteur de détection de présence du carter

- Pour les modèles sans verrouillage E-lock :

Figure 129. Retrait de l'interrupteur de détection de présence du carter

Figure 130. Installation de l'interrupteur de détection de présence du carter

1. Connectez le câble du nouvel l'interrupteur de détection présence sur la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement du ventilateur arrière

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.

2. Débranchez le câble du ventilation arrière de la carte mère.

3. Remplacez le ventilateur arrière.

Figure 131. Retrait du ventilateur arrière

Figure 132. Installation du ventilateur arrière

1. Branchez le câble du ventilateur arrière à la carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Remplacement de la carte mère

Attention : N'ouvrez pas l'ordinateur et ne procédez à aucune réparation avant d'avoir lu et compris les Manuel d'informations sur le produit.

1. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 23.
2. Retirez le panneau frontal. Voir « Remplacement du panneau frontal » à la page 23.
3. Retirez le support d'E/S avant. Voir « Remplacement du support d'E/S avant » à la page 58.
4. Retirez tous les modules de mémoire. Voir « Remplacement d'un module de mémoire » à la page 31.
5. Retirez le dissipateur thermique et le bloc de ventilation. Voir « Remplacement du dissipateur thermique et du bloc de ventilation » à la page 62.
6. Retirez le microprocesseur. Voir « Remplacement du microprocesseur » à la page 64.
7. Retirez toutes les cartes PCI Express. Voir « Remplacement d'une carte PCI Express » à la page 34.

8. Retirez la carte Wi-Fi. Voir « Remplacement de la carte Wi-Fi » à la page 36.

9. Retirez le disque SSD M.2. Voir « Remplacement du disque SSD M.2 » à la page 38.

10. Prenez note du cheminement et du branchement des câbles, puis débranchez-les tous de la carte mère. Voir « Carte mère » à la page 5.
11. Remplacez la carte mère.

Remarque : Saisissez avec précaution la carte mère par les bords.

Figure 133. Retrait de la carte mère

Figure 134. Installation de la carte mère

1. Dirigez tous les câbles que vous avez débranchés de la carte mère défaillante, puis branchez-les à la nouvelle carte mère.
2. Terminez le remplacement. Voir « Fin du remplacement de composants » à la page 75.

Fin du remplacement de composants

Une fois tous les composants installés ou remplacés, remettez en place le carter de l'ordinateur, puis reconnectez les câbles.

Pour remettre en place le carter de l'ordinateur et reconnecter les câbles, procédez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'avez pas oublié d'outils ou de vis à l'intérieur de l'ordinateur.
2. Assurez-vous que les câbles sont correctement positionnés avant de réinstaller le carter. Veillez à éloigner les câbles et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gène lors de la remise en place du carter.
3. Remettez le carter de l'ordinateur en place.

Figure 135. Remise en place du carter de l'ordinateur

1. Placez l'ordinateur en position verticale.
2. Si un dispositif de verrouillage est disponible, utilisez-le pour verrouiller l'ordinateur.
3. Rebranchez les câbles et les cordons d'alimentation externes aux connecteurs de l'ordinateur correspondants.

Annexe A. Notices

Ce document peut contenir des informations ou des références concernant certains produits, logiciels ou services Lenovo non annoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'annonce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que seul ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfreint aucun droit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressément référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donne aucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez recevoir des informations concernant l'acquisition de licences, veuillez en faire la demande par écrit à l'adresse suivante :

Ce document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier et/ou améliorer sans préavis les produits et programmes décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations contenues dans ce document n'affectent ni ne modifient les garanties ou les spécifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations contenues dans ce document ont été obtenues dans des environnements spécifiques et sont présentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent en aucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne font pas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement contrôlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résulter d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Annexe B. Marques

LENOVO, le logo LENOVO et le logo THINKCENTRE sont des marques de Lenovo. DisplayPort est une marque du groupe Video Electronics Standards Association. USB-C est une marque d'USB Implementers Forum. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. © 2019 Lenovo.

Lenovo
