MHNM67180VA - Hotte aspirante FALMEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Caractéristiques techniques principales	Hotte murale, extraction d'air, design moderne
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 80 cm, Profondeur : 50 cm, Hauteur : 60 cm
Poids	15 kg
Compatibilités	Compatible avec les cuisines équipées standard
Type de filtre	Filtre à charbon et filtre en aluminium
Tension	230 V
Puissance	300 W
Fonctions principales	Extraction des fumées, éclairage LED, plusieurs niveaux de puissance
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier de la surface extérieure
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage pour entretien
Sécurité	Protection contre les surcharges électriques, conformité aux normes de sécurité
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - MHNM67180VA FALMEC

Comment installer le FALMEC MHNM67180VA ?

Pour installer le FALMEC MHNM67180VA, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de respecter les dimensions de montage et les exigences électriques.

Quelles sont les dimensions du FALMEC MHNM67180VA ?

Les dimensions du FALMEC MHNM67180VA sont 67,1 cm de largeur, 18 cm de profondeur et 10 cm de hauteur.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse peut être nettoyé à l'eau chaude savonneuse ou dans le lave-vaisselle. Assurez-vous de le laisser sécher complètement avant de le réinstaller.

Le produit émet un bruit excessif, que faire ?

Si le FALMEC MHNM67180VA émet un bruit excessif, vérifiez que le filtre à graisse est propre et que le produit est correctement installé. Si le problème persiste, contactez le service client.

Comment changer l'ampoule du FALMEC MHNM67180VA ?

Pour changer l'ampoule, débranchez l'appareil, retirez le couvercle de l'ampoule et remplacez l'ampoule par une de même type et puissance.

Le produit ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service client.

Quels sont les modes de fonctionnement disponibles ?

Le FALMEC MHNM67180VA propose plusieurs modes de fonctionnement, notamment l'aspiration en mode recirculation et mode évacuation. Référez-vous au manuel d'utilisation pour plus de détails.

Y a-t-il une garantie pour le FALMEC MHNM67180VA ?

Oui, le FALMEC MHNM67180VA est généralement couvert par une garantie de 2 ans. Consultez les conditions spécifiques de votre achat.

Quels types de filtres sont compatibles ?

Le FALMEC MHNM67180VA utilise des filtres à graisse en aluminium et des filtres à charbon actif pour la recirculation. Assurez-vous de choisir des filtres compatibles.

Comment optimiser l'efficacité d'aspiration ?

Pour optimiser l'efficacité d'aspiration, utilisez le produit à une distance appropriée de la source de chaleur et assurez-vous que les filtres sont propres et en bon état.

MODE D'EMPLOI MHNM67180VA FALMEC

Vous venez d'acheter une hotte haut de gamme. Pour en tirer les performances les mêilles veuilles lire avec attention le mode d'emploi et la maintenance que vous trouvez dans ce manuel; pour commander les filtres de rechange au carbone actif veuillez vous servir du coupon annexe à la couverture.

Enhorabuena Senora/Señor!

Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin.

Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utiliseur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.

La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la litre attentivement avant de monter et d'utiliser l'appareil.

Les enfants ou les handicapés ne doivent se servir de l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.

Veiller à ce que les enfants ne jouent pas avec l'appareil.

L'appareil doit être monté par un installerateur compétent et qualifié, conformément aux normes en vigueur.

Si le cable d'alimentation est abimé, demander au fabricant, à un Service après-vente/agree ou à une personne experimentée de le replacer afin de prévenir tout risque de danger.

Les modifications éventuelles de l'installation électrique, qui s'avertennent nécessaires pour monter la hotte, doivent être faites par du personnel compétent.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-venture/agréé.

Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.

Pour toute intervention, s'adresser à un Service après-vente/agréé en mesure de fournir les pieces détachées.

Toujours vérifier si les parties électriques, (lumières, aspirateur) sont étées quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.

La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cuisinières domestiques.

Le fabricant decline toute responsabilité en cas d'usage impropre.

Le poids maximal des objets évventuels places ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.

Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches degraisse ou d'huile.

Pour executer cette opération, le constructeur recommende l'utilisation des lingettes détergentes fournies avec la lampe.

Le fabricant décline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.

CHARACTERISTIQUES TECHNIQUES

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette.

MONTAGE

(partie réservée au personnel qualifié pour le montage de la hotte)

Distance minimale: distance entre la surface de support des cassetoles sur la table de cuisson et la partie la plus BASSE de la hotte. Quand la hotte est placée au-dessus d'un apparéil à gaz, cette distance doit être d'au moins 65 cm (voir figure C1). Si la notice de l' apparéil à gaz indique une distance supérieure, il faut en tener compte.

Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.

Le tuyau doit être légèrement incliné (environ 10% ) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.

Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.

Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.

Si la hotte fonctionne en même temps que d'autres apparciels alimentés au gaz ou avec d'autres combustibles (chaudières, poèles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.

Instructions de montage: voir section «O» de la presente notice.

BRANCHEMENT ÉLECTRIQUE

(partie réservée au personnel qualifié pour le branchement) ATTENTION!

Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.

S'assurer qu'aucun fil n'est débranché ou coupé; si c'est le cas, contacter le Service après-venture le plus proche.

S'adresser à du personnel qualifié pour le branchement électrique.

Les branchements doivent être effectuels conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B). Certains appareils peuvent être munis d'un cable sans fiche ; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que:

• le fil jaune-vert doit être utilisé pour la mise à la terre;
• le fil bleu doit être utilisé pour le neutre;
• le fil marron doit être utilisé pour la phase, le cable ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 75^ ;
• monter une fiche adaptée à la charge sur le cable d'alimentation et la brancher à une fiche de sécurité appropriée.

Si un apparueil fixe n'est pas muni d'un cable d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie lll, les instructions doivent indiquer que ces dispositifs de coupure doivent etre prevus dans le réseau d'alimentation, conformement aux règles d'installation.

Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.

Avant de brancher l'appareil, vérifier si :

• la tension d'alimentation correspond à cette indiquée sur la plaque caractéristiques techniques ;
• la prise de terre est correcte et fonctionnelle :
• le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
• la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté.

Le fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.

HOTTE VERSION À ÉVACUATION EX- TÉRIEURE (aspirante)

Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.

Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.

Il faut enlever les filtres au charbon actif s'ils sont prevus ; pour les extraire, voir les instructions reportées au point F.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisé en même temps que d'autres apparèils qui fonctionnent au gaz ou avec d'autres combustibles.

Indication spécifique pour l'Allemagne :

Quand la hotte fonctionne en même temps que des apparils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

HOTTE VERSION À RECYCLAGE D'AIR (filtrante)

Dans cette version, l'air passé à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.

Vérifier si les filtrres au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué au point H.

Lorsque la hotte est en modalité de filtrage enlevez la soupape de non retour placée sur le raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseilé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans

des conditions normales et la première vitesse pourmaintenir l'air propre en consommant peu d'énergie électrique.

Il est conseilé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.

FONCTIONNEMENT

1. BOITIER DE COMMANDE À 5 TOUCHES

LUMIÈRE - Bouton

ON/OFF LUMIÈRE

MOTEUR - Bouton 1, 2, 3, OFF

1: fait démarrer le moteur à la vitesse minimale
2: fait démarrer le moteur à la vitesse moyenne
3: fait démarrer le moteur à la vitesse maximale
OFF:étéintle moteur

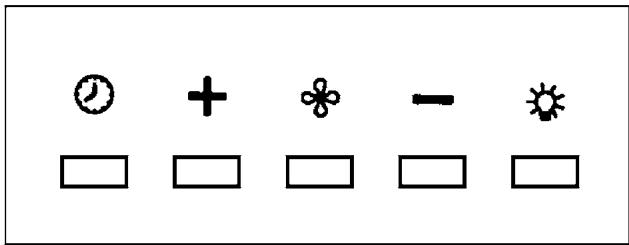

2. BOITIER DE COMMANDE ÉLECTRONIQUE

Bouton lumière

• ON : lumière allumée (bouton allumé) ;
• OFF: lumière éteinte;

Bouton -

Cette touche permet de réduire la vitesse du moteur.

Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie.

Bouton +

Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie.

(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.

La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passé automatiquement à la 3e vitesse au bout d'environ 15 minutes).

Bouton mode

Fonction : marche et arrêt du moteur de la hotte.

La fonction vitesse désirée permet demettre le moteur en marche à la dernière vitesse selectionnée avant l'arrêt.

En option: version avec télécommande (disponible uniquement sur certaines versions).

AVERTISSEMENTS :

Placer l'appareil loin de sources d'ondes electromagnétiques pouvant interférer avec l'électronique de la hotte.

Distance maximale de fonctionnement 5 metres. Cette distance peut varier en fonction des interférences electromagnétiques d'autres appareils.

Bouton lumière de la télécommande: on/off lumière.

Bouton - et + réduction/augmentation de la vitesse (pourmettre le moteur en marche, appuyer indifféremment sur la touche ^+ ou sur la touche-.

Bouton minuterie : voir instructions ci-dessous.

Instruction changement de code (uniquement en cas de mauvais fonctionnement dû à des interférences):

Débrancher l'appareil, enlever le couvercle de la télécommande, modifier le code en agissant sur les leviers, rebrancher l'appareil et vérifier si les lumières et les moteurs sont éteints.

Appuyer sur la touche minuterie pendant 2 secondes et sur une touchequelconque du boitier de commande quand levoyant rouge de ce dernier s'allume.

Bouton minuterie et saturation des filtres

• Cette fonction permet d'éteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse régée précédemment (bouton avec lumière clignotante).

• Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).

Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.

Eteindre ensuite la hotte et la rallumer pour voir si l'alarme a disparu.

FILTRES INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER

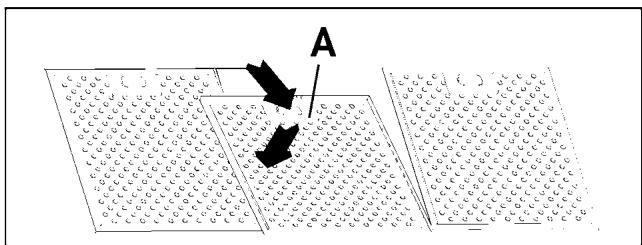

1. FILTRES MÉTALLIQUES

Pour extraire le filtré métallique anti-graisse, il suffit d'agir sur la poignée. A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire partager du rail arrêtre. Proceder de la même façon pour le remonter mais en sens inverse.

Hotte avec panneau pour aspiration perimetrale:

• Ouvrir le panneau (cf. fig. 1). Pour-retirer le filtrre métallique anti-graisses, actionner la poignée A.

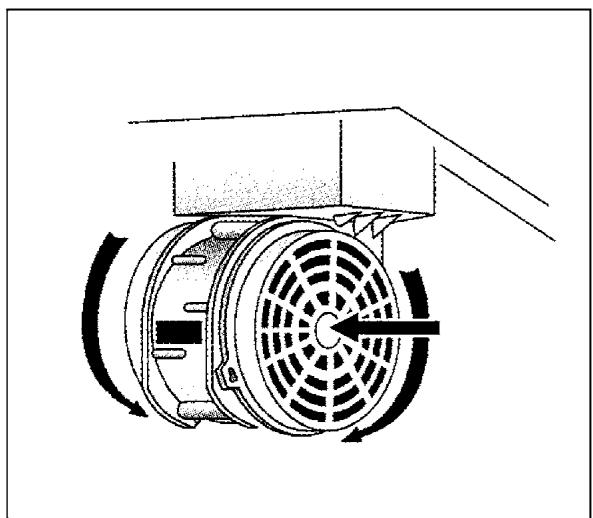

2. FILTRES AU CHARBON ACTIF

Proceder comme suit pour remplacer les filtres au charbon actif : enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'acceder

facilitément aux deux filtres qui sont accrochés sur le côte droit et gauche du convoyeur.

Pour le montage/remplacement, voir la figure.

S'il s'agit d'une hotte avec logement pour le moteur, le filtrte se trouve dans la partie inférieure de ce dernier. Pour le montage/remplacement, voir la figure.

Pour commander les filtres neufs, se servir du coupon joint à la notice ou s'adresser au distributeur.

Suivez les instructions sur l'image. H3 pour enlever le panneau.

ÉCLAIRAGE MONTAGE ET REMPLACEMENT

1. PLAFONNIER

Pour remplacer l'ampoule:

a) S'assurer que l'appareil est débranché.
b) Dévisser la vis de soutien A.
c) Remplacer l'ampoule par un modele similaire (max. 25W, voir indication a proximé de l'ampoule).

ATTENTION! Les ampôules ayant une forme et un débit autre que celle originaire pourrait abîmer sérieusement le logement de l'ampôule.

2. SPOT

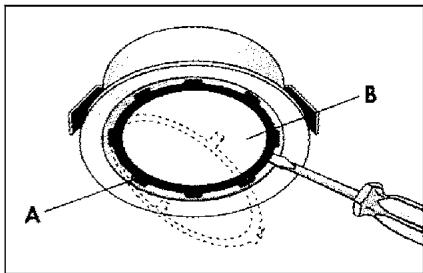

Proceder comme suit pour remplaner l'ampoule ("Round halogen light"):

a) S'assurer que l'appareil est débranché.
b) Enlever l'anneau A qui soutient le verre en faisant levier avec un tournevis.
c) Enlever le verre B pour acceder au logement de l'ampoule.
d) Remplacer l'ampoule par une ampoule analogue (halogène max. 20 W, 12 Volt douille G4).

e) Remonter le verre de protection B en le fixant avec l'anneau A prévu à cet effet.

Round halogen light

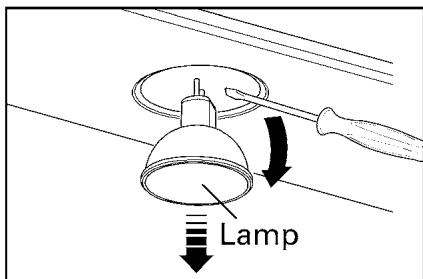

Pour remplacer la lampe "Dicroic lamp":

a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Enlever la lampe en utiliser un tournevis (voir figure)
c) Remplacer la lampe par une lampe similaire (dichroique max. 20 W, 12 Volt).

Dicroic spot

Pour remplacer la lampe du "Square halogen light":

a) S'assurer que l'appareil est bien débranché du réseau électrique.
b) Ouvrir complètement le panneau jusqu'à un angle de 90^ (voir figure) en appuyant sur PUSH
c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt culot G4).
d) Refermer le panneau. Si le panneau ne se referme pas correctement, repeter l'opération du point b.

3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)

Remplacement du tube fluorescent:

a) Débrancher l'appareil du réseau d'alimentation;
b) Enlever l'eventuel panneau en acier en dévissant les vis de fixation. Extraire le tube fluorescent en le faisant tourner de 90^ , et le remplacer par un tube représentant des caractéristiques analogues (8W-13W-21W-28W suivant le modele);
c) Rebrancher l'appareil au réseau d'alimentation.

ENTRETIEN ET NETTOYAGE

L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage liéquant des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.

1. FILTRES ANTI-GRAISSE METALLIQUES

Ils servent à retenir les particules deGRAISSEN suspension. Il est donc conseilé de les laver chaque mois dans de I'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter.

Pour le démontage et le montage, voir les instructions au point H1. Répéter féquèment l'opération.

2. FILTRES AU CHARBON ACTIF

Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épure suite aux passages successifs à travers les filtres est recyclé dans la cuisine.

Ne pas laver les filtres au charbon actif qui doivent être replacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour replacer les filtres au charbon actif, suivre les instructions du point H2.

3. NETTOYAGE EXTERIEUR DE LA HOTTE

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.

Ne nettoyer qu'vec un chiffonouple trempe dans de I'eau contenant du savon neutre si la surface a subi un traitement anti-emprece (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon rêche ni le type de chiffon pour nettoyer l'accier que I'on trouve généralement dans le commerce car cela abimerait irrémédiablement le traitement superficiel de I'inox.

La surface définitivement abîmée de l'inox sera la conséquence directe du non-respect de ces indications.

La notice complète doit être conservée avec l'appareil.

Le fabricant decline toute responsabilité si ces indications ne sont pas respectées.

4. NETTOYAGE INTÉRIEUR DE LA HOTTE

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;

Ne pas utiliser de produits contenant des substances abrasives. Tout jours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.

SECURITE AVERTISSEMENTS

CE

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme

auxnormes européennes sur les parasites radio.

Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

Vérifier si la tension du réseau correspond à cette indiquée sur la plaque qui se trouve à l'intérieur de la hotte.

La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi : l'huile surchauffée pourrait prendre feu.

• S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotte en même temps que certains apparèils qui utilisent le gaz ou autre comme combustible.
• Ne pas allumer de flammes libres en dessous de la hotte.
• Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
• S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.

Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant decline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.

GARANTIE

L'appareil est couvert par la garantie.

Les conditions de garantie sont reportees en entier au dos de cette notice.

Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans cette notice. Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant comprometter les caractéristiques essentielles relatives au fonctionnement et à la sécurité.

MONTAGE DE LA HOTTE ILOT CHEMINÉE

Phase 1

• Détérminer la hauteur désirée (H1=65÷75 cm) où placer la hotter.
• Faire glisser les caissons (C) et (C1) jusqu'à la hauteur désirée (H2) et les bloquer avec 8 vis (V2) autotaraudeuses (Fig. 1a).
• Fixer le caisson (C) au plafond en utilisant 4 chevilles Fischer de 8 et les vis correspondantes (V1) (Fig. 1b).

Phase 2

• Enfiler la ballonge sur la cheminée et les fixer l'une à l'autre avec du scotch

en papier (Fig. 2).

• Fixer l'ensemble cheminée-rallonge (D + E) au caisson (C) à l'aide des 4 vis micrométriques M4 (V3) prévues dans les trous déjà percés, sans les serrer à fond (Fig. 2).
• S'il s'agit d'une hotte aspirante : déterminer la hauteur optimale du tuyau rigide ou flexible d'évacuation des fumées (F) et relier ce dernier au raccord du moteur.

Phase 3

• Lever la hotte en l'accrochant aux 4 vis micrométriques M5 (V4) pré-vissées au caisson (C) (centre les trous 11 sur la fente de la chambre interne et la déplacer sur le côté) (Fig. 3a).
• Serrer les 4 vis M5 (V4) à fond (Fig. 3b).
• Oter le scotch en papier (Fig. 3c), enlever les 4 vis micrométriques M4 (V3) visées précédemment sur le caisson (Fig. 3d) et faire couilisser l'ensemble cheminée-rallonge vers le bas (Fig. 3e).
• Relier le tuyau au raccord du trou d'évacuation du plafond (s'il s'agit de la version aspirante) (Fig. 3f).
• Ne procéder au branchement électrique qu'après avoir coupé le courant.
• Fixer la rallonge au caisson (C) à l'aide des 4 vis micrométriques M4 (V3), sans les serrer à fond (Fig. 3g).
• Fixer définitivement la rallonge au caisson (C) en serrant les 4 vis micrométriques M4 (V3).
• Bloquer la cheminée à l'aide des 2 vis autotaraudeuses (V5) (Fig. 3i).
• Ne se servir des éléments de support de la rallonge (A) (Fig. 2) que si le caisson supérieur n'est pas utilisé ou s'il y a un faux plafond.
