TROT ZA11 - Trottinette électrique SCOOTY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Scooter électrique
Caractéristiques techniques principales	Cadre en aluminium, roues de 8 pouces, frein à disque avant et arrière
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	Longueur : 110 cm, Largeur : 50 cm, Hauteur : 110 cm
Poids	12 kg
Compatibilités	Compatible avec les accessoires standards de scooter électrique
Type de batterie	Batterie lithium-ion
Tension	36 V
Puissance	250 W
Fonctions principales	Vitesse maximale de 25 km/h, autonomie de 30 km
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier les freins régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Éclairage LED avant et arrière, klaxon intégré
Informations générales	Poids maximum supporté : 100 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - TROT ZA11 SCOOTY

Que faire si la batterie de mon SCOOTY TROT ZA11 ne se charge pas ?

Vérifiez que le chargeur est correctement branché et que la prise fonctionne. Assurez-vous également que la batterie est installée correctement. Si le problème persiste, essayez de remplacer le chargeur.

Comment régler le guidon de mon SCOOTY TROT ZA11 ?

Pour régler le guidon, dévissez la vis de fixation située sous le guidon, ajustez la hauteur souhaitée, puis resserrez la vis.

Mon SCOOTY TROT ZA11 fait des bruits étranges, que faire ?

Inspectez les roues et les roulements pour vérifier s'ils sont en bon état. Lubrifiez les parties mobiles si nécessaire et assurez-vous que toutes les vis sont bien serrées.

Comment plier et déplier le SCOOTY TROT ZA11 ?

Pour plier, tirez sur le levier de pliage situé sur le châssis et abaissez le guidon. Pour déplier, tirez le guidon vers le haut jusqu'à ce qu'il se verrouille en place.

Quelle est la vitesse maximale du SCOOTY TROT ZA11 ?

La vitesse maximale du SCOOTY TROT ZA11 est de 25 km/h.

Comment nettoyer mon SCOOTY TROT ZA11 ?

Utilisez un chiffon humide pour nettoyer le cadre et les roues. Évitez d'utiliser des produits abrasifs ou de l'eau en grande quantité pour ne pas endommager les composants électriques.

Où trouver des pièces de rechange pour le SCOOTY TROT ZA11 ?

Vous pouvez trouver des pièces de rechange sur le site officiel du fabricant ou chez des revendeurs agréés.

Comment vérifier le niveau de charge de la batterie ?

Le niveau de charge de la batterie est indiqué par des voyants lumineux sur le tableau de bord. Un voyant vert indique une charge suffisante, tandis qu'un voyant rouge signale qu'il est temps de recharger.

Le SCOOTY TROT ZA11 peut-il être utilisé sous la pluie ?

Bien que le SCOOTY TROT ZA11 soit résistant à l'eau, il est recommandé d'éviter une exposition prolongée à la pluie pour protéger les composants électriques.

Quelle est la capacité de poids maximale du SCOOTY TROT ZA11 ?

La capacité de poids maximale du SCOOTY TROT ZA11 est de 100 kg.

MODE D'EMPLOI TROT ZA11 SCOOTY

Le plus léger scooter électrique du monde

Modèle N°	ZA011
Dimensions relié mm	1000X405X235
Dimensions déplié mm	920X405X1000
Dimensions carton mm	1080X190X295
Poids kg	7,5Kg
Cadre	Fibre de carbone
Dimensions roues	5,5 pouces
Fourchette de vitesse	15-20 KM
Montée	Inférieure ou égale à 15°
Accélération	Electronique
Vitesse	inférieure ou égale à 18-20 KM/H
Nombre de vitesse/positions	3 vitesse (positions)
Freins	Electronique et mécanique (arrière)
Moteur	5,5 pouces avec moyeu sans charbons
Batterie nombre de cellules	18650 cellules
Voltage	24V
Capacité ampérage	10.4 AH
Puisance	300W en continu et instantané sortie 500W
Temps de charge	3-6 heures
Nombre de recharges	600-800 cycles

Sommaire

INSTRUCTIONS DE SECURITE BATTERIE ET CHARGEUR ENTRETIEN REPRIAGE DÉPLOIEMENT TELEMANDE

Instructions de sécurité

1. Ce produit ne peut être utilisé que par une seule personne, il est interdit de transporter beaucoup de personnes et d'objets en même temps.
2. Pour utiliser ce produit, assurez-vous de porter un casque.
3. L éhicule à moteur passant, après avoir habilement maîtrisé l'accélération, le freinage, l'équilibrage et d'autres compétences d'entraînement, puis vous pourriez le conduire sur la route.
4. Veuillez ne pas utiliser ce produit avec une seule main ou lâcher les mains afin de ne pas causer des dommages ou provoquer un accident.
5. Veuillez mettre hors tension lorsque le véhicule est en mouvement.
6. Veuillez ne pas conduire, route dangereuse ou ne pas respecter les lois et règlements de la circulation routière.
7. Lorsque le véhicule est en mouvement, gardez vos pieds dessus, assurez-vous de ne pas sauter du véhicule en conduite à grande vitesse.
8. Devant des obstacles à la conduite, assurez-vous de ralentir pour laisser passer ou de descendre pour déplacer l'obstacle. Veillez à ne pas sauter des obstacles de plus de 3cm de hauteur, et des fossés de plus de 3cm de largeur afin de ne pas causer des blessures et des dommages matériels.
9. Veuillez ne pas conduire sur la surface de la route qui a de l'eau, de l'huile ou de la neige de manière à empêcher la roue de glisser et de se renverser, causant des dommages.
10. Veuillez ne pas tremper le produit dans l'eau avec un niveau de plus de 5 cm afin de ne pas provoquer des défauts dans les aspects de la machine et le circuit électrique.
11. Avant chaque entraînement, vérifier la sensibilité du frein. Lorsque le système de freinage a des problèmes, veuillez s'il vous plaît effectuer la réparation en temps opportun ou contacter votre revendeur local.
12. Veillez à ne pas utiliser ce produit dans un environnement de moins de -5 degrés Celsius.

1. Chaque scooter électrique est équipé d'une batterie au lithium spécifique et un chargeur de batterie spécifique, veuillez ne pas utiliser d'autres marques de chargeurs de batterie pour charger ou utiliser le chargeur de la batterie de ce scooter pour charger d'autres marques de batteries, sinon la charge ne se fera pas correctement et annulera la garantie.
2. La charge est pleine en 8 heures.
3. Le chargeur de batterie a une fonction de protection contre les surcharges. Lorsque la batterie est chargée à 100%, il arrête automatiquement le charge.
4. Assurez-vous que la batterie soit en état de charge complète, autant que possible, de sorte que la batterie n’ait pas de dommages; pour une utilisation plus longue, veillez à la recharger au moins une fois par mois.
5. Étapes de charge :

A. Lors de la charge, insérez tout d'abord le connecteur du chargeur dans le trou de charge dans le corps du véhicule. B. Insérez la fiche d'alimentation du chargeur dans la prise d'alimentation générale (100-240V), puis l'indicateur de charge devient vert sur le chargeur, cela montre que la batterie est complètement chargée. C. La charge compte, indicateur de charge de lumière se transforme en vert, montre que la batterie est complètement chargée. D. Une fois la charge complète, débranchez tout d'abord la fiche du connecteur de ligne d'alimentation du chargeur, puis débranchez le connecteur relié à la carrosserie du véhicule.

Entretien

1. Ce produit contient des véritables cellules de batterie 18650, veuillez les recharger au moins une fois par mois si vous n'utilisez pas le véhicule pour prolonger la durée de vie des batteries. Un manque de charge depuis une longue période endommagera la durée de vie et la vie de la batterie.
2. Pour maintenir la performance de la batterie au lithium, veillez à ne pas effectuer souvent des recharges sans que la batterie soit entièrement déchargée, sinon cela sera nuisible à la durée de vie de la batterie.
3. Assurez-vous de vérifier hebdomadairement l'état de fonctionnement et serrage des vis de la roue avant, roue arrière et capot, de la pédale s'il y en a desserrement, veillez à fixer et visser immédiatement afin d'éviter le relâchement de la roue avant ou d'autres composants causant un danger dans la conduite.
4. Utiliser régulièrement une serviette sèche pour essuyer la saleté sur la carrosserie du véhicule et veillez au maintien des connecteurs électriques de manière à maintenir les véhicules propres et bien entretenus.

Repliage

Le ZA011 peut être plié en quelques secondes grâce à la traction d'un seul levier.

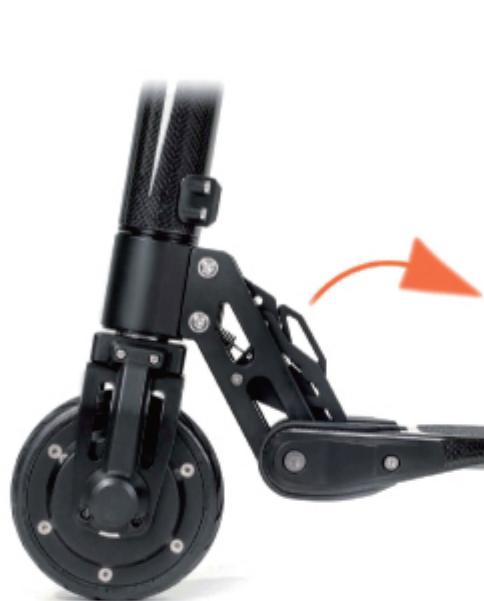

Tirez doucement sur le levier pour plier la trottinette électrique.

• Ne pas tourner le guidon pendant que vous repliez la trottinette électrique. La garder droite.

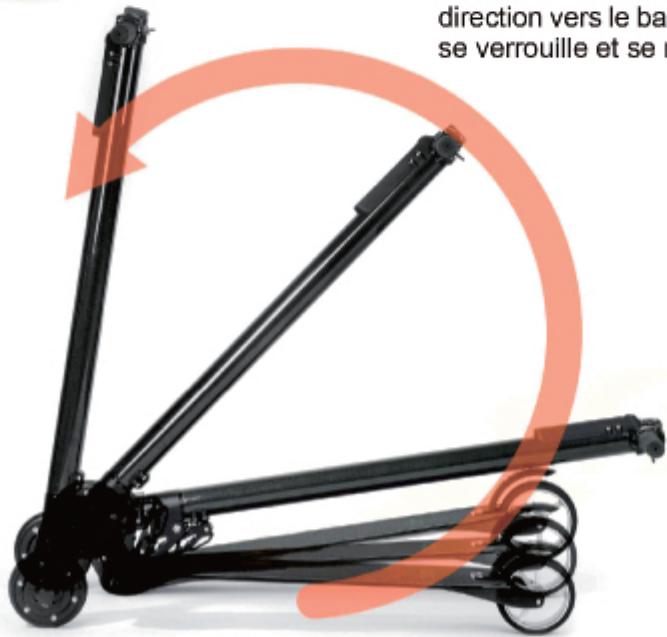

Ramenez doucement la colonne de direction vers le bas jusqu'à ce qu'elle se verrouille et se mette en place.

Déploiement

Vous pouvez déplier le ZERO sans aucun inconvénient en quelles secondes.

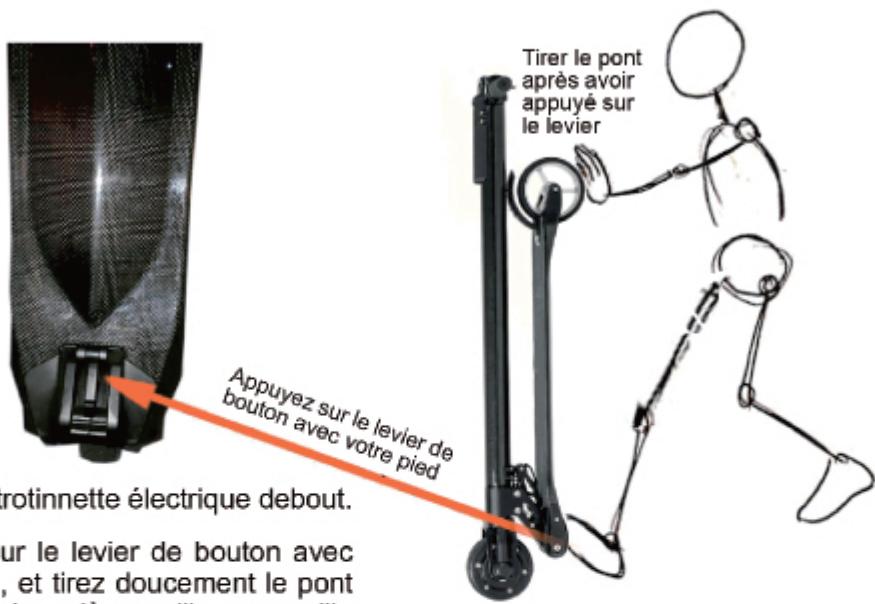

Gardez la trottinette électrique ABOUT.

Appuyez sur le levier de bouton avec votre pied, et tirez doucement le pont vers le bas, jusqu'à ce qu'il se verrouille à sa place.

• Tirez uniquement le pont après avoir appuyé sur le levier, tirez doucement.

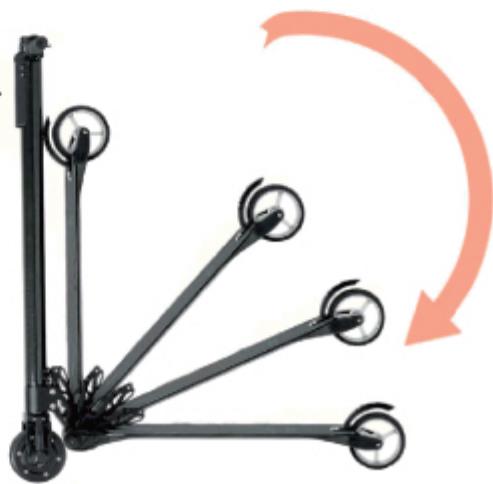

Méthode alternative:

1. Appuyez sur le levier avec votre main.
2. Tirez le pont vers le bas.

MANUEL d'instructions du ZA011

1. Afin d'assurer un meilleur fonctionnement de votre trottinette électrique, veuillez lire attentivement ce manuel d'instructions.

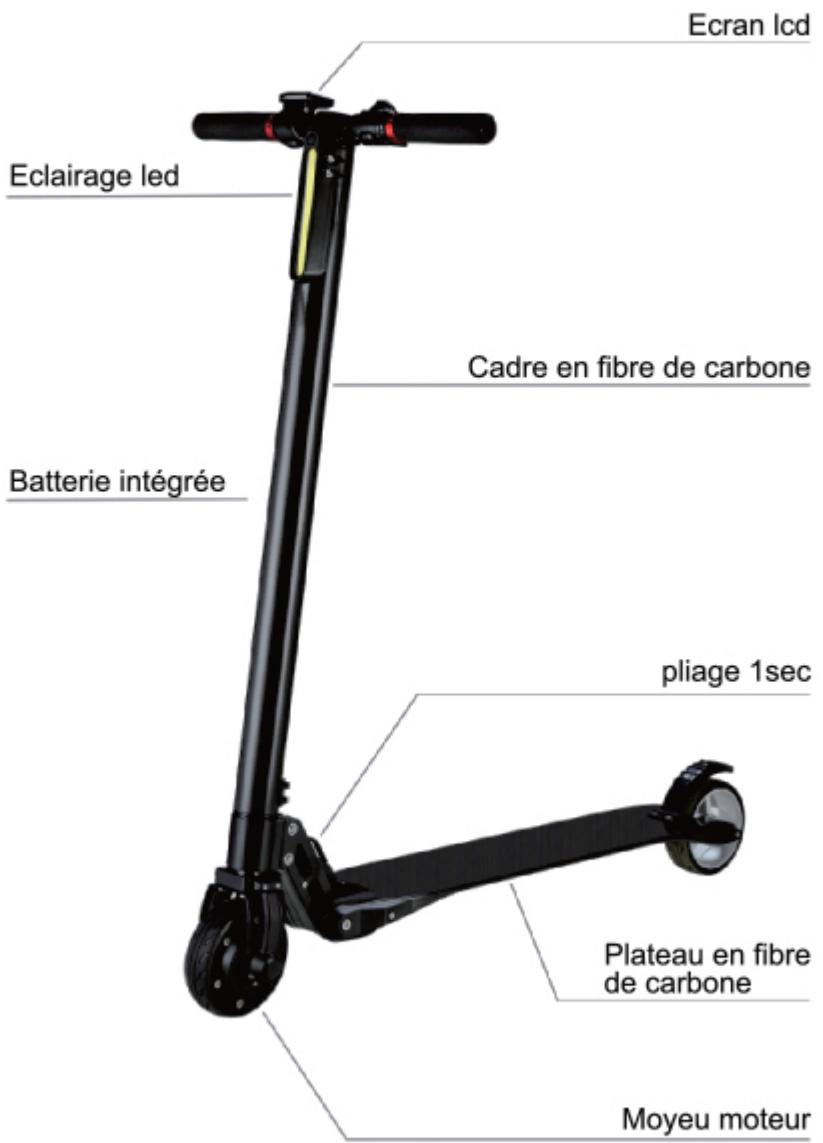

2. Vue de l'ensemble.

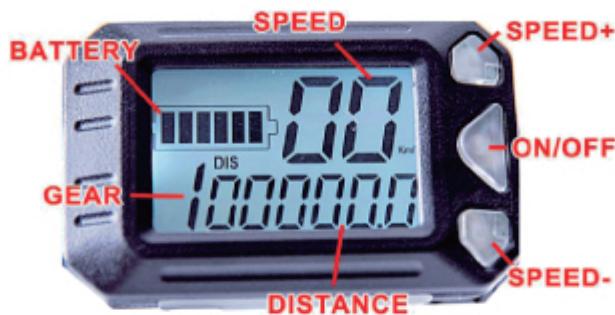

1. Boutons

Il y a quatre boutons sur le compteur soit :

marche : arrêt atteindre ;

• plus 1; • moins 1; appuyez longtemps et appuyez brièvement montre les différentes fonctions. Cela peut également être la combinaison de deux boutons différents.

1. Opération

Le niveau de la batterie et la vitesse dépendant de l'état de fonctionnement de la trottinette électrique.

Appuyez brièvement sur le bouton Vol montre la tension de la batterie en volts (V), Dis montre la distance parcourue (KM). Permet de remettre à 0 apparait alors ODO. Montre les distances accumulées (KM). Pour cela, appuyez longuement sur. Ce qui ramène le compteur de distances à 0.

Lorsque vous appuyez brièvement sur le bouton marche arrêt © RPM s'affichera ainsi que le nombre moyen de la vitesse du moteur © H signifie le temps d'utilisation.

Une courte pulsation sur + ou - change la vitesse.

Une longue pression sur permet l'arrêt ou l'activation.

1. Indication des paramètres

Une pression longue et combinée de et fait sortir l'écran SET où vous pouvez définir plus ou moins de points de pression, diamètre de la roue et signal du tachymètre.

a) Lorsque SET, VOL et PO apparaissent en même temps, vous pouvez définir moins de point de pression en appuyant brièvement sur pour monter ou pour diminuer. b) Avec une courte pression de , SET × et P1 s'afficheront au même temps to add the diameter a. Dans ce cas, vous pouvez définir le diamètre de la roue, appuyez brièvement sur pour diminuer en pouces.

c) Avec une courte pression sur , P3 apparit et vous pouvez sélectionner le signal de détection de vitesse, une courte pression sur ou permet de choisir la vitesse de 1 à 3 lorsque le chiffre est de 0 cela indique arrêt de choix de vitesse. d) Une courte pression sur , apparait SET, P2 et Dans ce cas vous pouvez désirer le rapport de conversion du pôle magnétique du moteur Lorsque le signal de détection de vitesse est étant, utilisez signal Hall moteur à la place. (Il change avec le moteur)

1. Une nouvelle longue pression sur éteint l'écran pour SET et les réglages des paramètres ont été enregistrés. Standard parameters pour mêtre ZA011, P0(21.5) P1(055) P2(009) P3(001) P4(0) P5(1) P6(0) P7(0) P8(100).
2. Affichage défectueux
3. Quand il y a des défauts dans la trottinette électrique, le compteur affiche où il tombe en panne, 1 pour défaut de frein, [M] pour défaut moteur, Pour défaut de la poignée, et pour défaut de contrôle.

Made in china
