MODE D'EMPLOI I71F57NO NEFF
de Gebrauchs- und Montageanleitung
en Operating and installation instructions
fr Notice de montage et d'utilisation
nl Gebruiks- en montageaanwijzing
it Istruzioni per l'uso e l'installatore
es Instrucciones de uso y montaje
el Odbnyiec xphoC kai tonoeTnoC
Informations generales 34
Conseils pour le respect de l'environnement 34
Avant la première utilisation 34
Consignes de sécurité 35
Conformité d'utilisation 35
Sécurité technique 35
Consignes speciales pour les apparciels de cuisson au gaz 36
Utilisation correcte 37
Montage correct 37
38
Mode Evacuation de I'air 38
Mode Recyclage de I'air 38
Utilisation 39
Nettoyage et entretien 40
Dépose et incorporation des filtres àGRAISE 41
Dépose et incorporation des filtres àGRAISSÉ 41

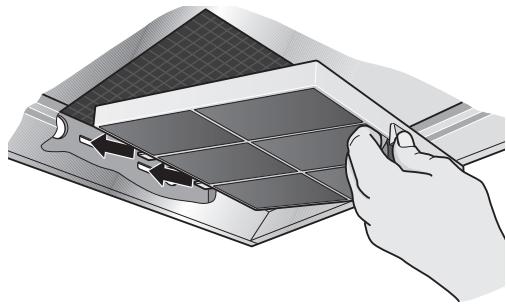

Dépose et incorporation des filtres au charbon actif 41
Remplacement des ampoules 42
Consignes de montage 43
Junction des conduits 43
Branchementélectrique 44
Montage 45
Preparatifs du montage 45
Fixation 46
Montage des capots de cheminée 47
CONSEILS POUR LE RESPECT DE L'ENVIRONNEMENT
Mis au rebut de l'emballage de transport
Pour vous parvenir, votre nouvel apparéil a été protégé par un emballage. Tous les matérieliers qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage dans le respect de l'environnement.
Les différentes parties de l'emballage peuvent s'avérer dangereuses pour les enfants. Pour cette raison, veuillez les conserver hors de leur portée.
Mise au rebut de I'ancien apparéil
Les apparèls usages ne sont pas des déchets dénués de valeur. Un retraitement adapté à l'environnement peut permettre d'en tirer des matières premières de valeur.
Cet apparéil est labélisé conformément à la directive française 2002/96/CE sur les apparéils électriques et électroniques usages (waste electrical and electronic equipement – WEEE).
Cette directive définit le cadre d'une reprise et d'une revalorisation des apparciels usagés en vigueur sur le tout le territoire communautaire.
Avant demettre l'appareilusage au rebut, rendez-le inutilisable.
Ne mettez jamais l'ancien apparéil à la poubelle des ordures résiduelles!
Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.
Jusqu'à son élimination, veillez à ranger l'appareil hors de portée des enfants.
AVANT LA PREMIÈRE UTILISATION
REMARQUE: Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s'appliquent pas à votre apparéil, peuvent y'être décrits.
Avant demettre l'appareil neuf en service, veuillez lore notice d'instructions soigneusement et de bout en bout. Elle contient des informations importantes pour voitrésecurite ainsi que sur le nettoyage et I'entretien devoitrer appareil.
Rangez la notice d'utilisation et la notice de montage dans un endroit sur et remettez-la a un évientuel nouveau propriétaire de l'appareil.
Dérangements
Si ou 已 apparait a l'indicateur:
Voir la section intitulée "Filtre et entretien".
Si les touches de la hotte aspirante restent inopérantes:
Débranchez pendant une minute environ la fiche maje de la hotte aspirante ou retirez le fusible pour la mesure hors tension.
Ensuite, réenclenchez la hotte.
Pour toute demande de précision ou en cas de disfonctionnement, veuillez appeler le service après-vente.
(voir le réseau des points de service après-venture).
Lorsque vous appelez, veuillez indiquer ce qui suit :
N°E
FD
Ces numérios figurent sur la plaque signalétique accessible, après avoir enlevé les filtres àGRAISSÉ, dans le compartment interieur de la hotte aspirante.
Veuillez inscire les chiffres dans les champs cidesssus.
Conformité d'utilisation
Cette hotte aspirante est conforme aux dispositions de sécurité prescrites. Une utilisation inexperte peut provoquer des dommages corporels ou des dégats matériels.
Cette hotte aspirante sert exclusivement à une application domestique. Le fabricant decline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Le fabricant ne pourrait pas etre tenu responsable des dommages imputables au non-respect des consignes de sécurité.
RISQUE DE BLESSURES
Ne permettez jamais aux enfants de jouer avec la hotte aspirante! Ne permettez pas aux enfants et aux adultes d'utiliser l'appareil
- sans surveillance tant qu'ils / lorsqu'ils ne sont pas physiquement ni mentalalement en mesure de le faire,
ou lorsque des connaissances et de l'expérience leur manquent pour faire marcher l'appareil correctement et de façon sure.
Sécurité technique
La hotte aspirante a quitté l'usine dans un état impeccable. Toutefois, contrôlez avant le montage si l'appareil présente des dégats apparents. S'il est endommagé, il ne faut pas lemettre en service!
Si le cordon d'alimentation de la hotte aspirante a ete endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.
Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste. Dans chaque cas, il faudramettre la hotte aspirante hors tension en débranchant la fiche mâle ou en mettant le disjoncteur hors tension!
Des opérations de montage, maintenance ou réparation in expertes peuvent engendrer des risques considérables pour l'utilisateur, risques dont le fabricant n'est pas responsable.
Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites!
Elles peuvent également provoquer des disfonctionnements dans la hotte.
Exploitation simultanée de la hotte aspirante avec un foyer à combustion alimenté en air ambient.
Les apparèils de chauffage, chauffe-eau, chauffe-eau accumulateurs, tables de cuisson ou four au gaz, au fuel, au bois ou au charbon requièrent pour fonctionner l'air ambiant present dans le local où ils sont installés, et dont les gaz de combustion sont rejets à l'extérieur par le biais d'une cheminée.
RISQUE D'INTOXICATION

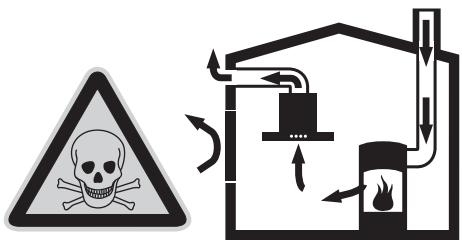

Si la hotte fonctionne en meme temps qu'un foyer alimenté en air ambient, la reaspiration par celle-ci des gaz de combustion engendre un risque d'intoxication.

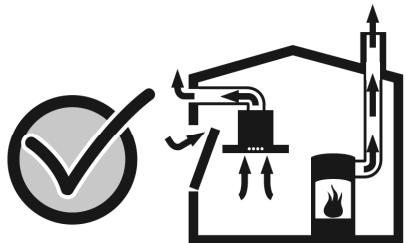

La hotte peut fonctionner parallèlement sans risque à condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar).
Il est possible d'y parvenir au moyen d'orifices impossibles à obturer, menages p. ex. dans les portes, fenêtes, et en association avec une ventouse téléscopique d'apport / d'évacuation d'air, ou par d'autres dispositifs techniques permettant à l'air de combustion d'affluer.
Par conséquent, il faut toujours veiller à un apport d'air suffisant.
Une ventouse téléscopique d'apport / d'évacuation ne garantit pas à elle seule de respecter le seuil limite.
REMARQUE: Pour réaliser l'évaluation, faites entre en ligne de compte l'ensemble des moyens d'aération équipant le logement. Pour la réaliser, demandez conseil au ramoneur compétent.
Si la hotte aspirante doit fonctionner uniquement en mode Recyclage d'air, son exploitation ne s'assortit d'aucune restriction.
Consignes spéciales pour les apparèils de cuisson au gaz
Lors du montage au dessus de foyer au gaz, il faut respecter les dispositions legales respectives en vigueur dans notre pays (en Allemagne : les règles techniques TRGI applicable aux installations à gaz).
Il faut respecter les prescriptions et consignes d'incorporation, en leur libellé en vigueur à la date concernée, publiées par les fabricants d'appareils au gaz.
Lors du montage, rappelez-vous que la hotte aspirante ne peut jouxter un placard vertical ou un mur que par un seul cote. Il y a sinon risque que la chaleur s'accumule. L'ecart par rapport au mur ou au placard vertical doit etre de 50~mm minimum.
RISQUE DE BRULURES
Ne faites jamais marcher plus de deux foyer gaz en même temps à pleine puissance pendant plus de 15 minutes maximum. Sous l'effet de la chaleur, vous risqueriez de vous brûler au contact avec les surfaces de la hotte!
Rappelez-vous que la puissance d'un grand brûleur (plus de 5 kW, pour Wok) représentée cette de 2 brûleurs gaz normaux.
La forté chaleur dégagée risque d'abîmer la hotte aspirante.
Ne faites jamais marcher un foyer gaz sans avoir posé d'ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu'elle ne dépasse pas le bord inférieur de l'ustensile de cuisson.
Utilisation correcte
Avant la première mise en service, nettoyez la hotte aspirante soigneusement.
Avant chaque nettoyage ou entretien, débranchez la fiche maje de la prise de courant ou ramenez le disjoncteur en position éteinte pourmettre la hotte aspirante hors tension.
Les ampoules allumées (les halogènes en particulier) deviennent très chaudes. Le risque de vous brûler persiste plusieurs minutes après les avoir étéintes!
Avant chaque changement d'ampoule, il fautmettre la hotte aspirante hors tension etattendre que les ampoules aient refroidi!
Ne faites marcher la hotte aspirante qu'vec ses ampoules en place.
Au moment d'utiliser un foyer, allumez toujours la hotte aspirante. Si vous ne le faites pas, de l'eau risque de se condenser sur les parois. L'appareil risque de s'endommager par corrosion.
Ne déposez aucun objet sur la hotter aspirante.
Ne déposez,aucun objet sur la hotte aspirante.
RISQUE D'INCENDIE
Ne flambez jamais de plat sous la hotte aspirante et ne travailliez jamais avec une flambre nuè. La hotte allumée aspire les flames dans le filtré. Risque d'incendie vu la présence de dépôts sur le filtré !
Surveillance les casseroles, poèles et friteuses lorsque vous préparez des plats contenant de l'huile et de la matière grasse, les frites par exemple. L'huile ou la graisse surchauffées peuvent très facilement s'enflammer!
En nettoyant régulierement les filtres àGRAISSE et en changeant suffisamment tout lefiltré à charbon actif, vous préviendraz un risque d'incendie.
Ne faites jamais marcher la hotte aspirante sans filtré àGRAISSE.
Montage correct
Dans la notice d'instructions publiée par le fabricant de l'appareil de cuisson, vérifie s'il est possible de faire marcher une hotte aspirante au-dessus.
Si le fabricant de l'appareil de cuisson n'a pas spécifique d'écarts de sécurité plus importants, il faut respecter les écarts minimums suivants:

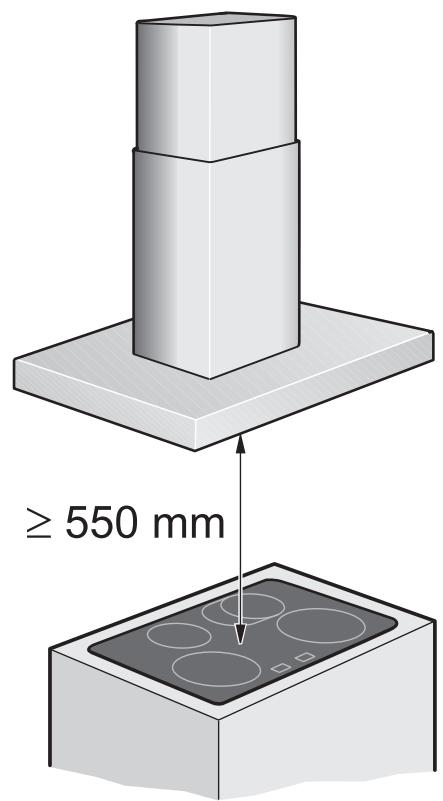

- entre des foyerés électriques et le bord inférieur de la hotte aspirante:
550 mm, fig.1.

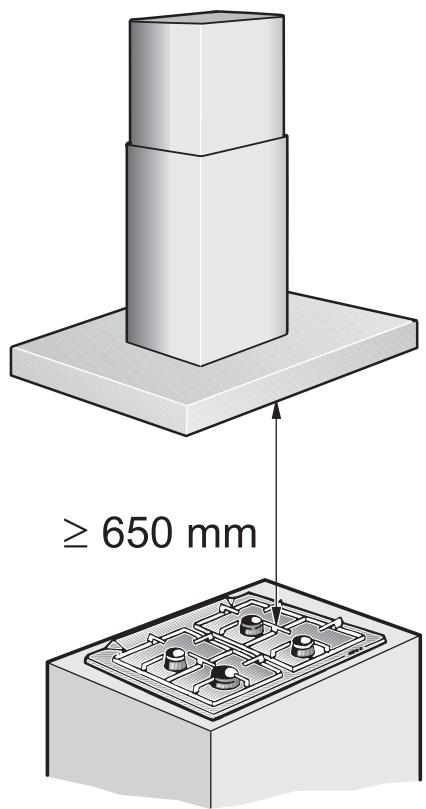

- entre des foyer gas (c'est-à-dire le bord supérieur de la grille support) et le bord inférieur de la hotte aspirante :
650 mm, fig.1.
Si vous exploitez des appareils de cuisson différents, seul vaut le plus grand écart.
La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.
Au-dessus d'un foyer à combustibles solides dont peut émaner un risque d'incendie (en raison p. ex. de projections d'étincelles), le montage d'une hotte aspirante n'est avis que si ce foyer comporte un capot fermé inamovible et que les prescriptions nationales sont respectées. Cette restriction ne s'applique pas aux cusinières à gaz et aux tables de cuisson au gaz.
Pour éviter d'endommager le foyer, il faut le recouvrir d'un objecte protecteur pendant le montage de la hotte aspirante.
La hotte aspirante peut fonctionner en mode Évacuation d'air et en mode Recyclage de l'air. L'appareil est livré régle de série sur le mode Évacuation d'air.
Mode Évacuation de l'air
L'air aspiré est débarrassé des particules deGRAISSER par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

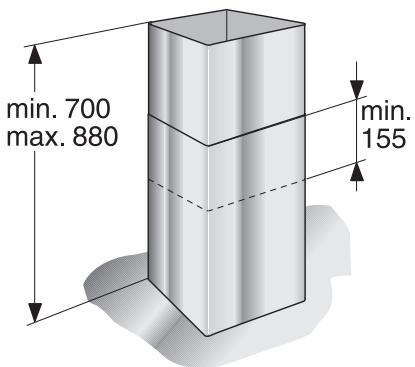

Cotes de l'appareil (évacuation de l'air)
Mode Recyclage de l'air
L'air aspièse se nettoie en traversant les filtres àGRAISSÉ et un filtré au charbon actif, puis il revient dans la cuisine.
Pour, dans ce mode,lier les matieres odorantes presentes, il faut incorporer un filtré à charbon actif (voir « Dépose et incorporation des filtres àGRAisse »).
Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange dans le commerce spécialise, auprès du service après-vente ou dans la boutique en ligne.
Vous trouverez le numero de cet accessoire à la fin de la notice d'instructions.

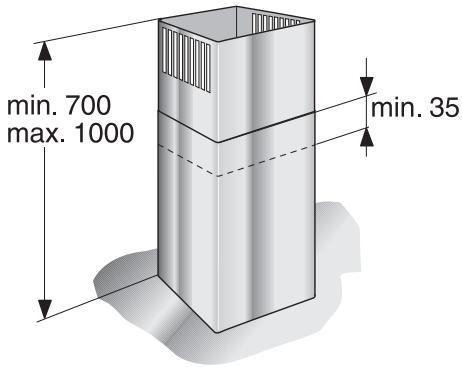

Cotes de l'appareil (recyclage de l'air)
Commutation de la commande électronique sur le mode Recyclage de l'air
Il faut que la hotte aspirante soit raccordée au secteur, mais eteinte.
Appuyez simultanément sur les touches 品 et jusqu'à ce que la dette apparaisse.
Le fait d'appuyer à nouveau sur les touches et permet de ramener la commande électronique sur le mode Évacuation d'air (symbole ).
REMARQUE: Il est recommandé d'allumer le ventilateur en début de cuisson et d'attendre quelques minutes après la fin de la cuisson avant de l'eteindre à nouveau. Cette méthode évacue le plus efficacement les buées de cuisson.

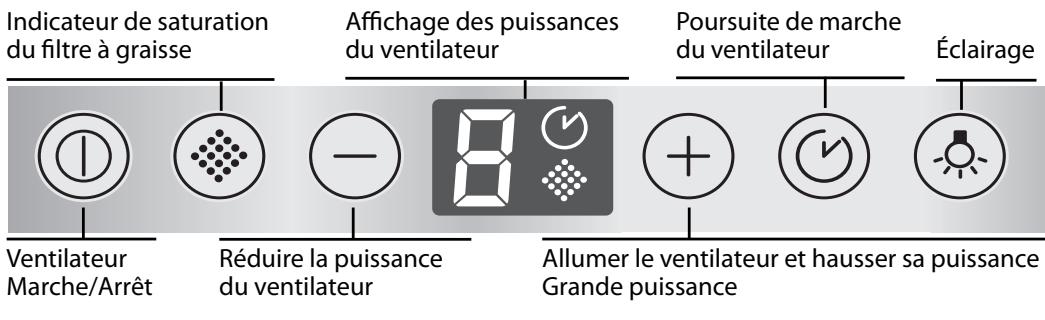

Allumage du ventilateur et réglage des puissances
Appuyez sur la touche 圆
Appuyez sur la touche ^+ . La puissance du ventilateur augmente chaque fois d'un cran.
Appuyez sur la touche-. La puissance du ventilateur diminue chaque fois d'un cran.
Extinction du ventilateur
Appuyez sur la touche 圆
Grande puissance
Par la touche P d'aspiration intensive, la hotte atteint sa plus forte puissance. Vous pouvez utiliser ce niveau de puissance pour évacuer une grande quantité de buées ou de fortes odeurs produit temporairement.
Appuyez sur la touche ^+ jusqu'à ce que la lettuce P s'affiche.
Si vous ne désactive pas manuellement la grande puissance, le ventilateur revient automatiquement sur le niveau de puissance 2 au bout de 10 minutes.
Poursuite de marche du ventilateur
Appuyez sur la touche
Le ventilateur tourne pendant 10 minutes à la vitesse可以选择. Le symbole © s'affiche. Ensuite, le ventilateur s'eteint automatiquement.
Eclairage
Vous pouvez allumer ou eteindre l'eclairage independendamment du ventilateur.
Pour regler la luminosité, appuyez sur la touche jusqu'à que la luminosité voulue soit atteinte.
Indicateurs de saturation
Une fois que les filtres àGRAISSÉ ou le filtré à
charbon actif sont satures, un signal sonore
retentit pendant 6 secondes après l'extinction
du ventilateur.
Le symbole ou s'allume.
Mode Evacuation de I'air:
Mode Recyclage de l'air:
Au plus tard à ce moment-là, il faudrait nettoyer les filtres àGRAISSE ou changer les filtres àcharbon actif.
Pour que le symbole cesse de s'afficher, appuyez sur la touche ①.
Désactiver et activer le signal sonore
Lorsque vous appuyez sur une touche, un signal sonore se fait entendre à titre de confirmation.
Pour désactiver ce signal sonore, appuyez simultanément sur les touches et + pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation.
Pour reactiver le signal sonore, repetez simplement l'opération precedemment décrite.
REMARQUE CONCERNANT L'ENTRETIEN DE L'APPAREIL
Vous pouvez vous procurer des produits appropriés pour nettoyer et entretenir l'appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture).
Surfaces de l'appareil
REMARQUE: Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.
Les surfaces de l'appareil et ses éléments de commande croignent les rayures. Pour cette raison, respectez les consignes de nettoyage suivantes:
- Évitez de nettoyer la hotte aspirante avec des essuie-tout secs, des éponges à dos abrasif, des produits récurants ainsi que ceux qui contiennent du sable, de la soude, de l'acide, du chlorure, ou d'autres détergents agressifs.
- Nettoyez les surfaces de l'appareil et les éléments de commande uniquement avec un essue-tout humide, du produit àVAisselle ou un produit lave-vitres doux.
Pour les detacher, ne grattez pas les salissures incrustées : ramollissez-les avec un essuie-tout humide. - Nettoyez prudemment la zone des éléments de commande pour empêcher que du liquide ne penètre dans la commande électronique.
REMARQUE: Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l'acier. Pour les touches de commande, n'utilise jamais de produit à nettoyer l'acier inox!
Filtres métalliques àGRAISSE
Les filtres métalliques àGRAISE retiennent les particules grasses en suspension dans les buées de cuisson.
Les nattes filtrantes sont en métal ininflammable.
RISQUE D'INCENDIE
Plus les filtres se saturent de résidus gras, plus le risque qu'ils prennet feu augmente. En outre, ces résidus réduisent l'efficacité de la hotte aspirante.
Pour prévenir le risque d'incendie, nettoyez à temps les filtres métalliques àGRAisse.
Au nettoyage des filtres àGRAISS, nettoyez égalément, avec un essuie-tout humide, les depôts de graissé présents sur les parties accessibles du boîtier.
Nettoyer les filtres métalliques à graisse ...
Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut nettoyer les filtres métalliques àGRAISSE 1 fois par mois.
... Au lave-vaiselle
Le nettoyage des filtres métalliques àGRAISSSE peut avoir lieu au lave-vaisselle.Delegères alterations de couleur peuvent semanifester, mais elles n'influent pas sur lefonciennement des filtres.
Les filtres doivent reposer à plat dans le lave-vaisselle. Il ne faut pas les caler dans un rátelier.
REMARQUE: Si les filtres métalliques àGRAISSÉ sont très satures, lavez-les en l'absence d'autres pieces de vaisselle.
... à la main
Si vous nettoyez ces filtres à la main, mettez-les à tremper dans de l'eau très chaude additionnée de produit à vaisselle, Brossez-les, rincez-les bien puis faites-leségoutter.
N'utilise jamais de détergents agressifs, contenant de l'acid ou fortement alcalins.
En présence de salissures particulièrement tenaces, nous recommendons de nettoyer avec un aérosol spécial dissolvant laGRAisse. Il est possible de le commander via la boutique en ligne.
Avant de déposer et incorporer les filtres àGRAISSSE,veuillez impératifement respecter lesconsignes et averissements figurant auchapitre « Consignes de sécurité »!
Dépose et incorporation des filtres métalliques àGRAISSE

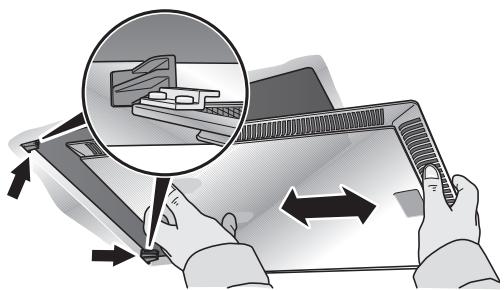

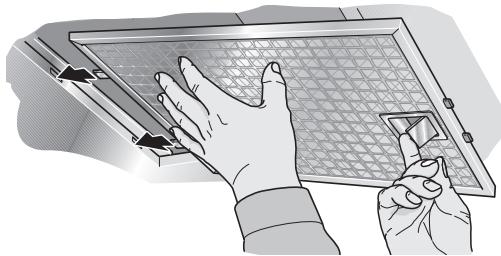

- Ouvrez le verrouillage et basculez les filtres àGRAISSE vers le bas.
Placez l'autre main sous les filtres pour les interceptor.
(Appareils équipés de l'aspiration par les bords)
- Nettoyez les filtres àGRAISE.
- Remettez les filtres àGRAISE nettoyés en place.
Lorsque la hotte fonctionne en mode Recyclage d'air, les filtrres au charbon actif lient les substances odoriférantes.
Dépose et incorporation des filtres au charbon actif
- Déposez les filtres au charbon actif (voir Dépose et incorporation des filtres métalliques àGRAISE).
- Insérez le filtré au charbon actif.
- Faites réencranter la languette
- Remettez les filtres àGRAISE en place (voir Dépose et incorporation des filtres métalliques àGRAisse).
Changement du filtré au charbon actif
Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut changer le filtrtre au charbon actif environ 2 fois par an.
Le filtré au charbon actif est disponible dans le commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne (voir les accessoires en option). N'utilise que des filtres d'origine.
Les filtres au charbon actif ne contiennent pas de matieres nocives.
Après usage, Il est possible de lesmettre à la poubelle des déchets domestiques.
Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »!
REMARQUE: Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.
Il faudrait remplacer immédiatement les ampoules défectueuses pour éviter de surcharger les ampoules restantes.
Changement des ampoules halogenes
Les ampoules halogènes deviennent très chaudes en service.
Le risque de vous brûler persististe plusieurs minutes après les avoir étéintes!
Attendez, avant de changer les ampoules halogènes, qu'elles aient entièrement refroidi.

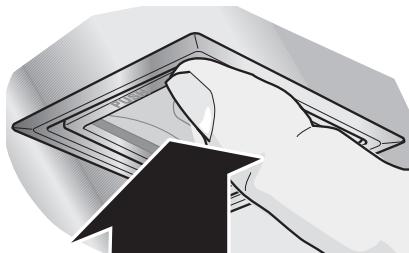

- Appuyez sur le cadre interieur de l'ampoule halogène.
- Remplacez l'ampoule defectueuse par une autre du même type et de puissance equivalente (voir la plaque signalétique).

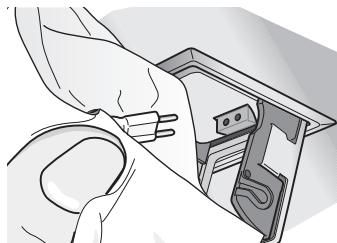

REMARQUE: Lorsque vous insérez les ampôules halogènes, veillez à ne pas toucher le gallon de verre. Pour cette raison, utilisez un mouchoir propre pour insérer l'ampôule.
- Refermez le cadre interieur de l'ampoule halogène.
REMARQUE: le cadre intérieur de l'ampoule halogène ne se referte que s'il a eté precedement ouvert en grand.
4. Pour rétablit le courant, branche la fiche mâle dans une prise de courant ou réarmez le disjoncteur.
REMARQUE: Si l'éclairage ne fonctionne pas, contrôle si vous avez correctement visse les ampôules.
Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »!
Mode Évacuation d'air
L'air sortant de la hotte est evacué vers le haut par un conduit d'aération, il traverse le mur et pénétre dans l'atmosphère extérieure.
REMARQUE: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer s à combustion.
Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Au moment de définir l'évacuation de l'air sortant, il faut respecter les prescriptions légales et celles édictées par les pouvoirs publics (p. ex. la reglementation nationale visant le BTP).
Si l'air sortant traverse la paroi extérieure, il faudra utiliser une ventouse téléscopique.
La hotte aspirante atteint une puissance optimale si
Le conduit d'évacuation est court et rectiligne et si
- Le conduit à le plus grand diamètre possible.
Si la pose de coudes est incontournable, veillez à ce qu'ils aient les plus grands rayons de courbure possibles.
REMARQUE: Des conduits d'évacuation longs, aux parois rugueuses, de nombreux coudes ou des conduits de moins de 150 mm de diamètre, font que la circulation de l'air n'est plus optimale et la hotte devient bruyante.
Seuls des conduits ou flexibles en matière ininflamnable pourront composer le conduit d'évacuation installés.
Le fabricant de la hotte aspirante decline toute réclamation imputable à la planification du parcours des conduits et à sa réalisation.
Jonction des conduits
Les conduits d'évacuation ne doivent pas faire moins de 150~mm de diamètre.
Conduits de section ronde :
Nous recommendons un diamètre interieur de 150~mm , jamais inférieur a 120~mm
Les conduits plats doivent offrir une section de passage équivalente à celle des conduits de section ronde.
Ils ne doivent pasprésenter de coudes à angles vifs.
150 ~mm = env. 177 ~cm^2
120 ~mm = env. 113 ~cm^2
Pour racorder des conduits de diamètres différents :
utilisez du ruban d'étanchéité.
Raccordement du conduit d'évacuation Ø 150 mm (taille recommandée)
Fixez le conduit d'air sortant directement contre le manchon d'évacuation puis étanchez avec un moyen approprié. En cas d'utilisation d'un conduit en aluminium, lissez préalablement la zone de raccordement.
Raccordement d'un conduit d'évacuation Ø 120 mm
Fixez le manchon réducteur directement contre le manchon d'évacuation.
Fixez le conduit d'évacuation contre le manchon réducteur.
Étanchez les deux zones de jonction.
BRANCHEMENT ÉLECTRIQUE
Avant d'effectuer le branchement électrique, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »!
La hotte aspirante ne pourra etre raccordede que par un electricien installer connaissant la reglementation publiée par la Compagnie de distribution d'electricité.
RISQUE DE BLESSURES
Si le cordon d'alimentation de la hotte aspirante a ete endommagé, il faudra, pour éviter des risques, le faire replacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.
La hotte ne pourra etre raccordee qu'a une prise femelle reglementairement raccordee a la terre.
Installez la prise femelle a contacts de terre de préférence directement derrière le capot de la hotte.
- Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié.
- Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.
Si un raccordement fixe s'impose
Il faut prévoir un dispositif de coupure du côté de l'installation électrique. Valent comme dispositif de coupure les interrupteurs représentant une ouverture de plus de 3 mm entre contacts et sectionnant chaque pôle. Parmi euxfiguentlesdisjoncteurs,fusibles et contacteurs.
\section*{Caracteristiques électriques}
Les caractéristiques de raccordement requises figurent sur la plaque signalétique à l'intérieur de l'appareil; cette dernière devient accessible après avoir retire les filtres àGRAisse.
Longueur du cable de branchement: env. 1,30 m.
Cette hotte aspirante est conforme aux dispositions communautaires régissant l'antiparasitage.
Cette hotte d'aspiration a ete prevue pour le montage contre le plafond de la cuisine ou un plafond suspendu de maniere robuste.
Vérifiez, pendant le montage, s'il faut monter le cas échéant des accessoires en option.
Veillez à la présence d'un écart minimum entre la table de cuisson et la hotte aspirante (voir les « Consignes de sécurité ») !
Évitez d'endommager les surfaces décoratives sensibles.
Préparation du plafond
RISQUES DE BLESSURES, RISQUES DE DEGATS MATERIALS
Avant de commencer à percer à l'emplacement prévu pour le montage, vérifie qu'il n'y a pas entre autres de cables électriques encastrés.
Le plafond doit etre plat et horizontal.
Les vis et chevilles livrées d'origine convenient pour le beton et la pierre naturelle. En présence de plafonds réalisés autrement, utilisez des moyens de fixation appropriés. Veillez à ce que le plafond offre une portance suffisante.
Ce faisant, veillez à ce que la profondeur des tgroupes percés correspond à la longueur des vis.
Veillez à ce que les chevilles offrent une retenue suffisante.
Poids max. en kg : 50
Sous réserve de modifications de la conception dans le cadre du progrès technique.
Montage du chassis-support supérieur
- Avant le montage, définisse la hauteur totale du chassis-support et marquez l'emplacement des trous. Le chassis-support est regable en hauteur par crans de 20~mm
La hauteur totale est définié par la hauteur du plafond, la hauteur du plan de travail et les écarts correspondants entre la table de cuisson et la hotte d'aspiration. - Au plafond, marquez l'emplacement du centre de la hotte d'aspiration.

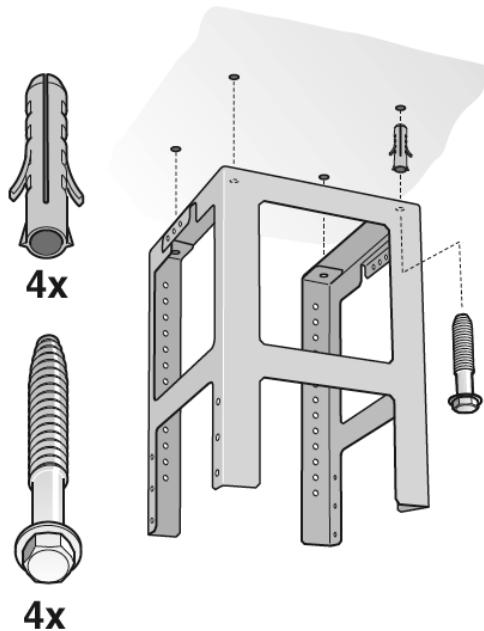

- A l'aide du gabarit ci-joint, marquez les emplacements des vis contre le plafond.
- Percez 4 trou s de 8 mm de 0 puis enoncez les chevilles a ras de la surface.
- A l'aide de 4 vis, fixez la partie supérieure du chassin-support contre le plafond.
- Veillez à ce que le chassin support se trouve dans la bonne position. L'étrier median définit le côte préférentiel. Il doit regarder vers les éléments de commande de la table de cuisson.
Montage du chassis-support inférieur

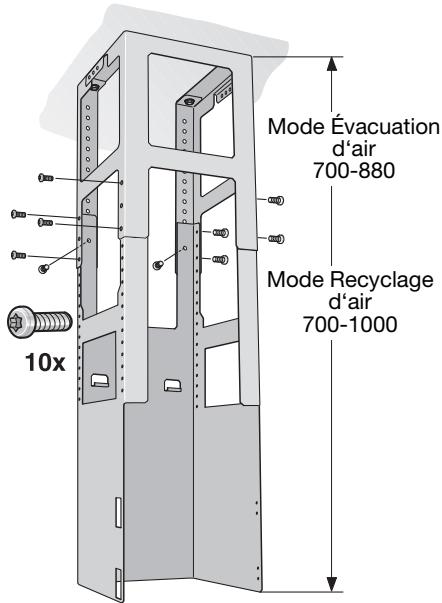

Fixez les parties supérieure et inférieure du chinois-support à la hauteur totale fixée. Utilisez 10 vis (choix des trous préférentiels : voir la figure).
Veillez à ce que le chassis-support inférieur se trouve dans la bonne position. Le côté ouvert doit regarder en direction des éléments de commande de la table de cuisson.
REMARQUE : vous pouvez desserrer un peu les vis de fixation contre le plafond pour rectifier après coup l'alignement du chassis-support.
Montage de la hotte d'aspiration

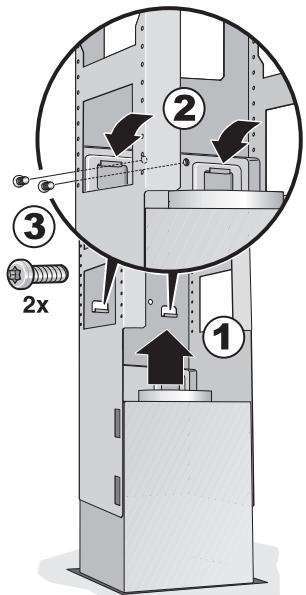

- Accrochez la hotte d'aspiration par le bas dans le chassinis support. Veillez a ne pas coincer le cordon d'alimentation secteur!
- A l'aide de 2 vis de blocage, fixez la hotter d'aspiration contre le châssis-support.
3. Accrochez l'étrier et vissez-le à fond.
- Effectuez la jonction des conduits.
- Établissez la jonction électrique.
Montage des capots de cheminée
RISQUE DE BLESSURES
Les côtés interieurs des capots de cheminée peuvent partager des arêtes vives. Nous recommendons de porter des gants protecteurs au montage.

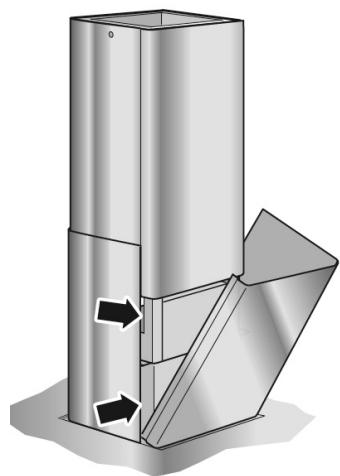

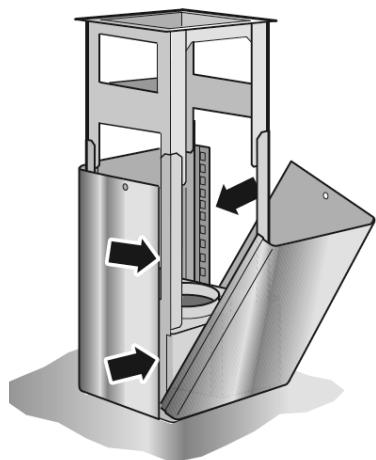

- Séparez les capots de cheminée. Pour ce faire, retireze le ruban adhésif.
- Retirez la pellicule protecrice recouvrant les deux capots de cheminée.
- Sur la hotter, posez les deux pieces formant la partie supérieure du capot puis emboîtez-les ensemble.
REMARQUE: Protégez la hotte d'aspiration contre le risque d'endommagement. Évitez l' apparition de rayures sur les surfaces qui les craignent.

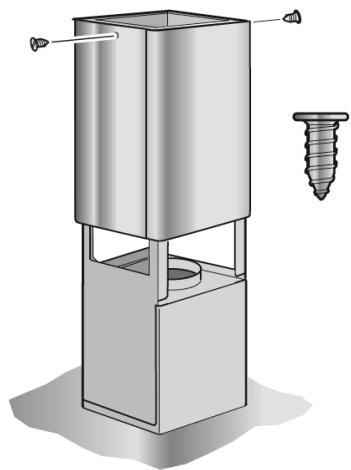

- Poussez le capot supérieur vers le haut puis fixez-le à l'aide de 2 vis.
- Mettez les deux parties inférieures du capot en place et emboîtez les ensemble.
| 669419 | Z5134X5 |
| 669648 | Z5136X5 |
