MODE D'EMPLOI XR15 PANASONIC

RéCEPTeur avec contrôleur audio/vidéo

Manuel d'utilisation

Modèle SA-XR15

Cher client

Nos you remercions d'avoir arretevoirtechoix sur cet apparieil. Il est recommandede litre attentivement le present manuel avant d'utiliser I'appareil.

Conserver ce manuel.

Table des matieres

Avant l'utilisation

IMPORTANT MISES EN GARDE 2

Protection de l'ouie 2

Accessoires fournis 3

Télécommande 3

Étape 1

Raccordement des enceintes 4

Étape 2

Raccordements d'appareils 6

Étape 3

Paramétrage 8

Étape 4

Fonctions de base 10

Autres

Guide des commandes 12

Écoute de la radio 15

Autres fonctions 16

Autres réglages 16

Minuterie-sommeil 17

Fonction de réenclenchement 17

Enregistrement 17

Généralités

Guide de dépannage 18

Entretien 18

Données techniques 19

Service après-vente 19

Garantie 20

Vérifier et identifier les accessoires fournis.

1 cordon d'alimentation c.a. (RJA0065-A)

1 antenna FM interieure (RSA0006-L)

1 antenna-cadre AM (RSA0037)

2 piles

1 télécommande (EUR7622KB0)

Se reporter au "Guide d'utilisation de la télécommande" pour de plus amples détails sur l'opération de la télécommande.

Lors de la commande de pieces de rechange, utiliser les numeros indiqués entre parentheses.

Homologation:

DATE D'ACHAT

DETAILLANT

ADRESSE DU DÉTAILLANT

N° DE TÉLÉPHONE

Il est recommandé de noter, dans l'espace prévu ci-dessous, le numéro de modulo et le numéro de série inscrits à l'arrière, ou sous le fond de l'appareil, et de conserver ce manuel pour référence ultérieure.

NUMERO DE MODELE

SA-XR15

NUMERO DE SÉRIE

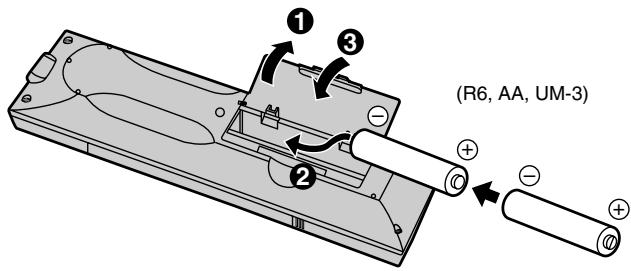

Piles

• Installer les piles de manière que leur polarité (+ et -) corresponde à celle de la télécommande.
• Ne pas utiliser de piles rechargeables.

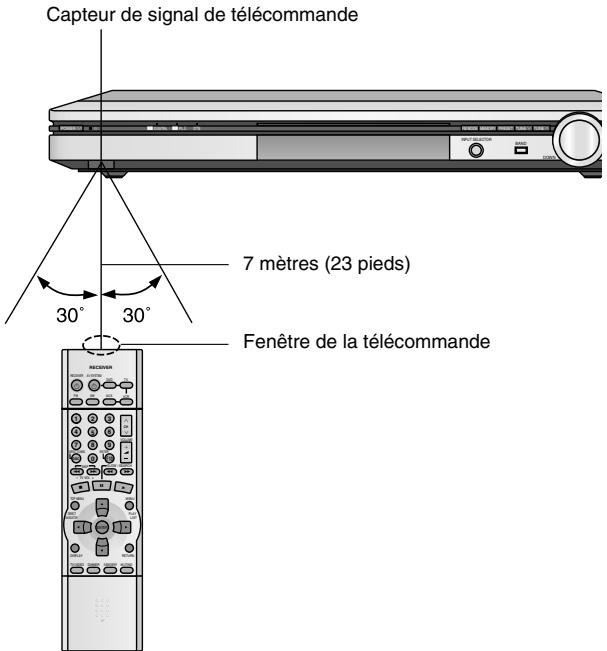

Utilisation

Orienter la télécommande droit vers le capteur de signal de l'appareil, à une distance maximale de 7 mètres (23 pi), en veillant à ce qu'il n'y ait pas d'obstacles interposés.

• Veiller à ce que la fenêtre de transmission de la télécommande et le capteur de signal soient propres et sans poussière.
• L'incidence de rayons solaires ou la présence d'une source intense de lumière ainsi que les portes en verre d'un meuble audio peuvent perturber le fonctionnement du capteur de signal de l'appareil.

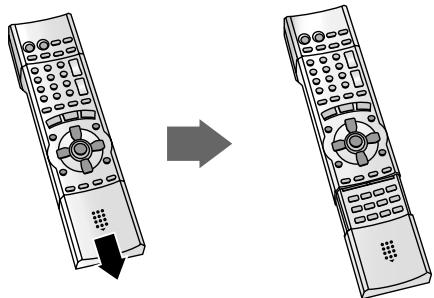

Ouverture de la télécommande

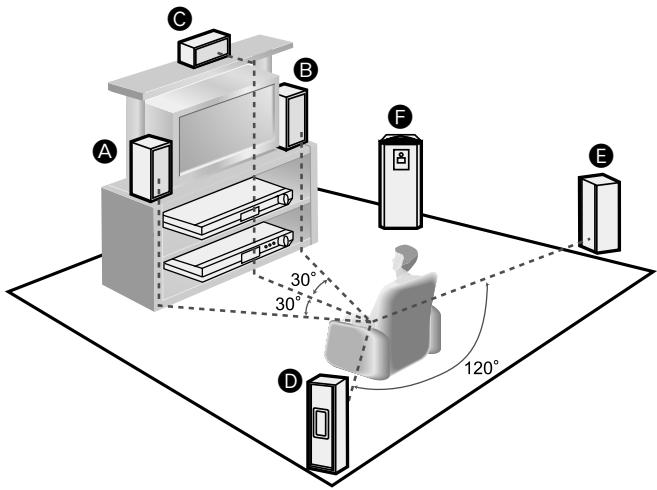

Emplacement des enceintes

Enceintes avant (A gauche B droite)

Placer les enceintes de droite et de gauche sur chaque côté du télévisuer au niveau des oreilles selon la position d'écoute de manière à Obtir une cohérence optimale entre l'image et le son.

Enceinte centrale (6)

Placer l'enceinte centrale dessous ou dessus le centre du téléviseur.
Orienter l'enceinte vers la position d'écoute.

Enceintes ambiophoniques (D gauche E droite)

Placer ces enceintes quelque peu en retrait de la position d'écoute à environ un mètre (3 pieds) plus haut que le niveau de l'oreille.

Enceinte d'extrêmes-graves (F)

L'enceinte d'extrêmes-graves peut être place presque n'importe où à la condition qu'elle soit à une distance raisonnable du téléviseur.

Il est recommandé de varier l'emplacement de cette enceinte jusqu'à ce que le rendu sonore optimal soit atteint. Placer l'enceinte dans un coin peut sembler accenterer le dynamisme des graves, mais cela peut aussi ALTERER le naturel du rendu dans les basses fréquences.

Les enceintes avant, centre et ambiophoniques devraient etre placees a eigale distance de la position d'ecoute. Les angles montrés ne sont qu'approximatifs.

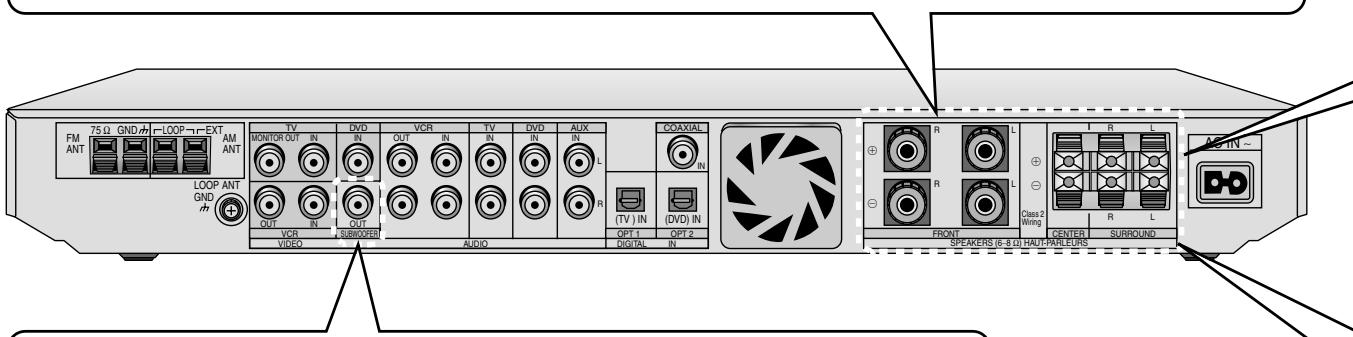

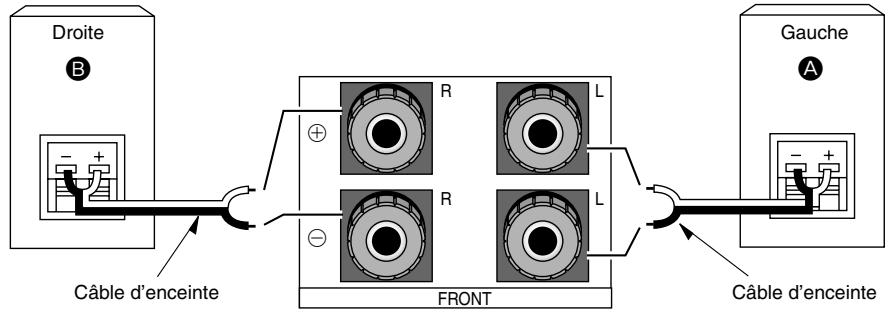

Raccordement des enceintes

Avant de connecter les enceintes acoustiques,mettre le recepteur hors marche.

Selon les enceintes utilisées, le raccordement peut être différent.

Pour plus de renseignements, consulter le manuel d'utilisation afferent aux enceintes.

Enceintes avant - Impédance: 6-8 Ω

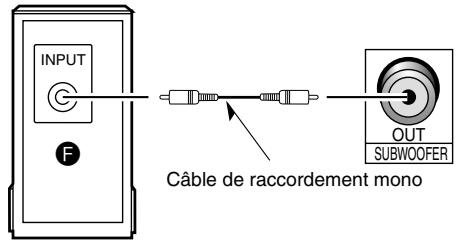

Enceinte d'extrêmes-graves

Enceinte d'extremes-graves avec amplificateur

Câble d'enceinte

Câble	Bornes de raccordement
Torsader les brins	FRONT (AVANT)	Autres bornes

Nota

Ne pas court-circuiter.

Avec fiches de 4 mm

Reserrer la borne, puis insérer.

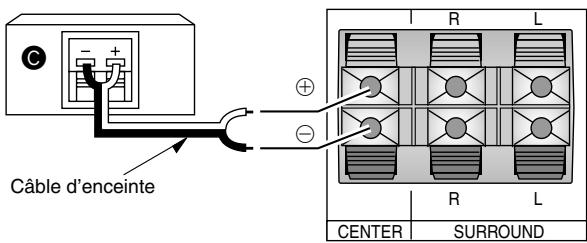

Enceinte centrale - Impédance: 6-8 Ω

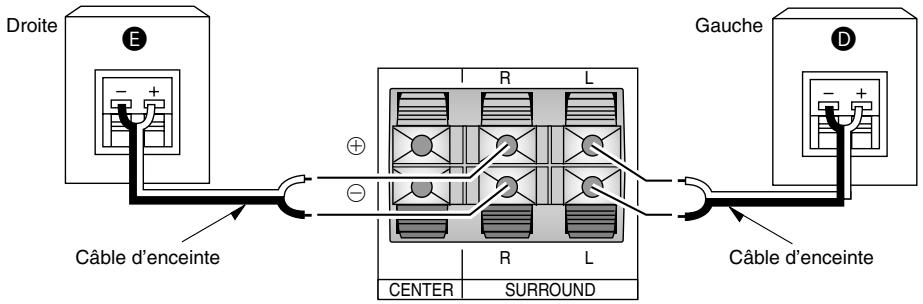

Enceintes ambiophoniques - Impédance: 6-8 Ω

Câble de raccordement stéreo

Cable à fibres optiques

Câble de raccordement video

Cable coaxial

Avant d'effectuer les raccordements, s'assurer que le contact est coupé sur tous les apparêls.

Pour le raccordement des apparèils, consulter le manuel d'utilisation approprié.

Nota

• Ne pas plier le cable à fibres optiques.
• Utiliser les raccordements numériques pour la reproduction des signaux Dolby Digital ou DTS (→ page 10).
• Utiliser les raccordements analogiques lorsque les signaux ne peuvent pas etre decodés ou lors de l'enregistrement d'une source (→ pages 10 et 17).

Utilisation de la prise coaxiale

Il est recommendé de changer les paramètres lors de la connexion d'un apparéil à cette prise. Il est à noter qu'une des prises DIGITAL IN ne sera pas utilisé, peu importe le réglage (→ page 16).

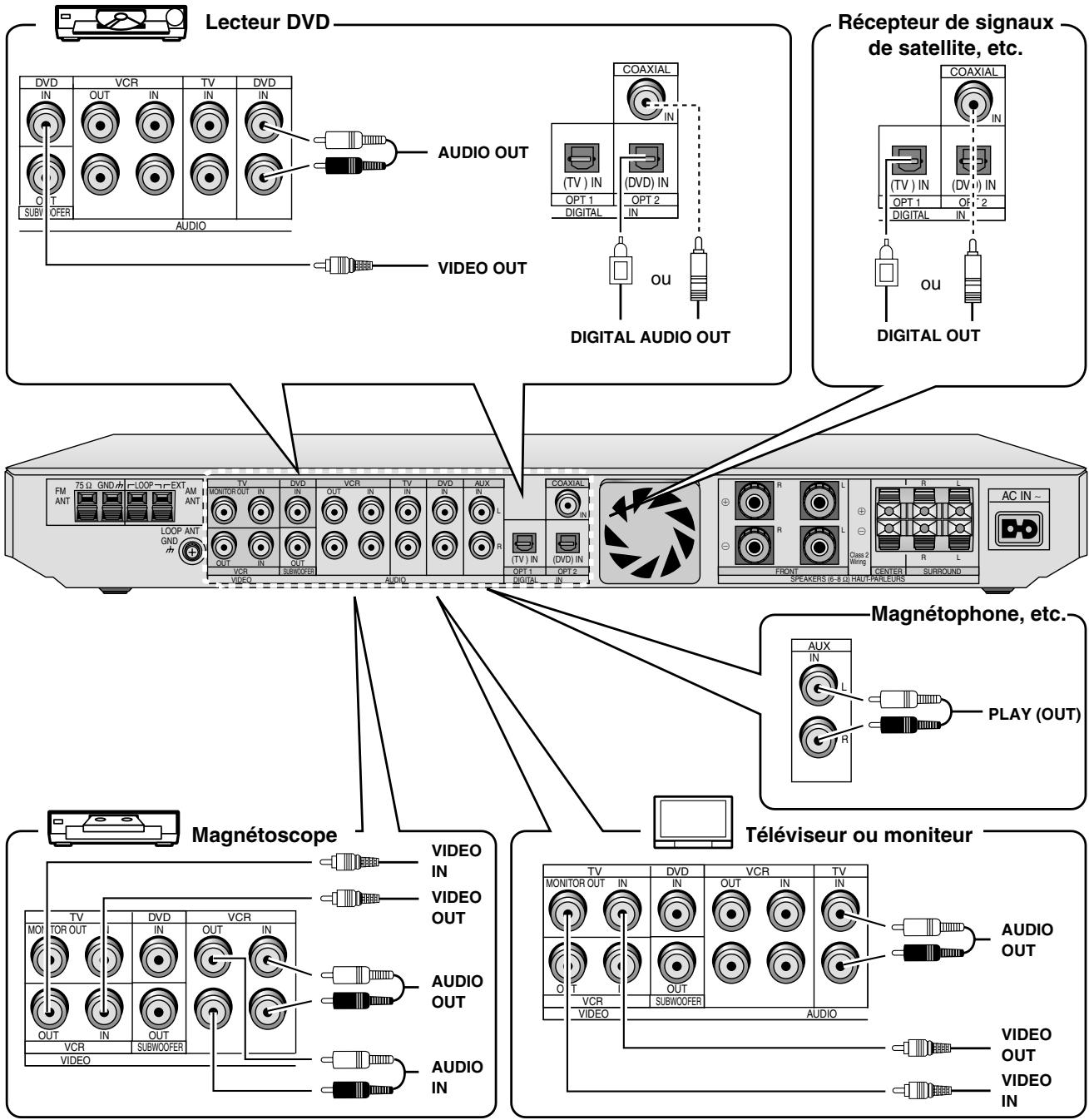

Téléviseur, magnétoscope et lecteur DVD

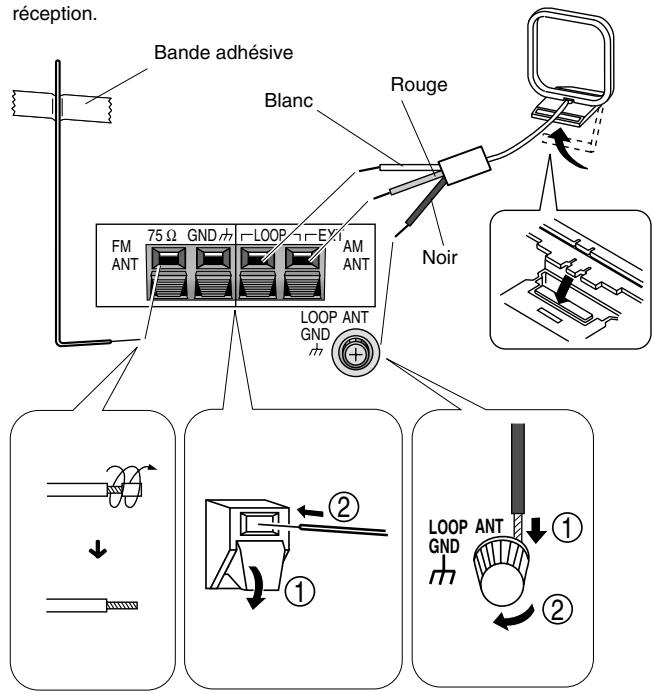

Antennes

Antenne FM interieure (incluse)

Fixer l'autre extrémité de l'antenne dans la direction offrant la(Meilleure réception.

Antenne-cadre AM (incluse)

Éloigner l'antenne des lecteurs DVD ou des divers cordons.

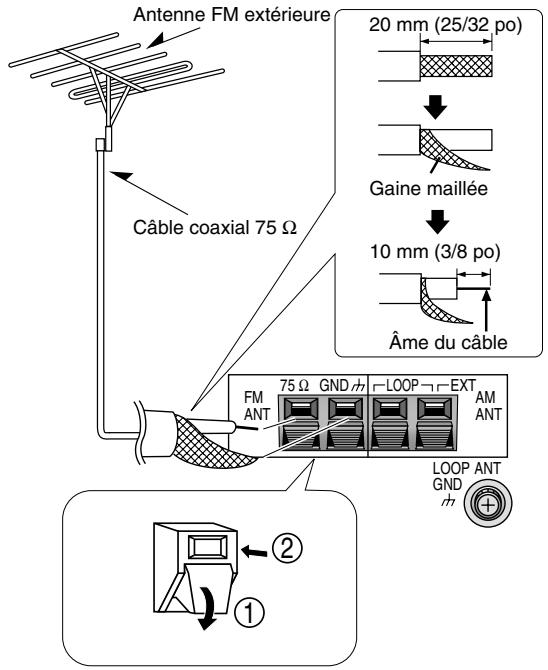

Antenne FM extérieure

• Debrancher l'antenne FM interieure.
• Confier l'installation de l'antenne extérieure à un technicien qualifié.
• Torsader la gaine maillee du cable coaxial et raccorder le cable à la borne GND.

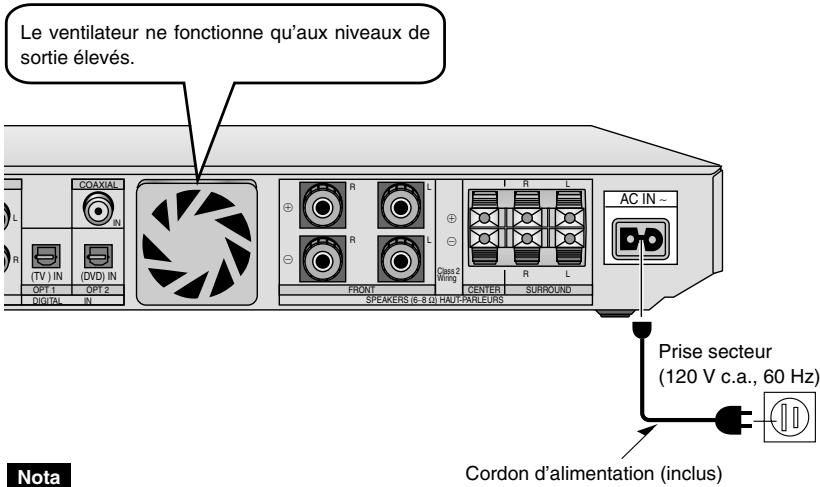

Raccordement du cordon d'alimentation et autres directives

Le cordon d'alimentation fourni est pour utilisection exclusive avec cet apparéil. Ne pas l'utiliser avec un autre apparéil.

ATTENTION: POUR ÉVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Conservation d'énergie

Cet apparéil consomme 1 W même lorsque le contact a été coupé au moyen de l'interrupteur [POWER Ⓒ/]. Il est donc recommandé de débrancher le cordon d'alimentation de la prise secteur si l' apparéil n'est pas utilisé pendant une période prolongée.

Si l'appareil reste débranché pendant plusieurs semaines, les réglages par défaut sont rétablis. Dans ce cas, refaire les réglages.

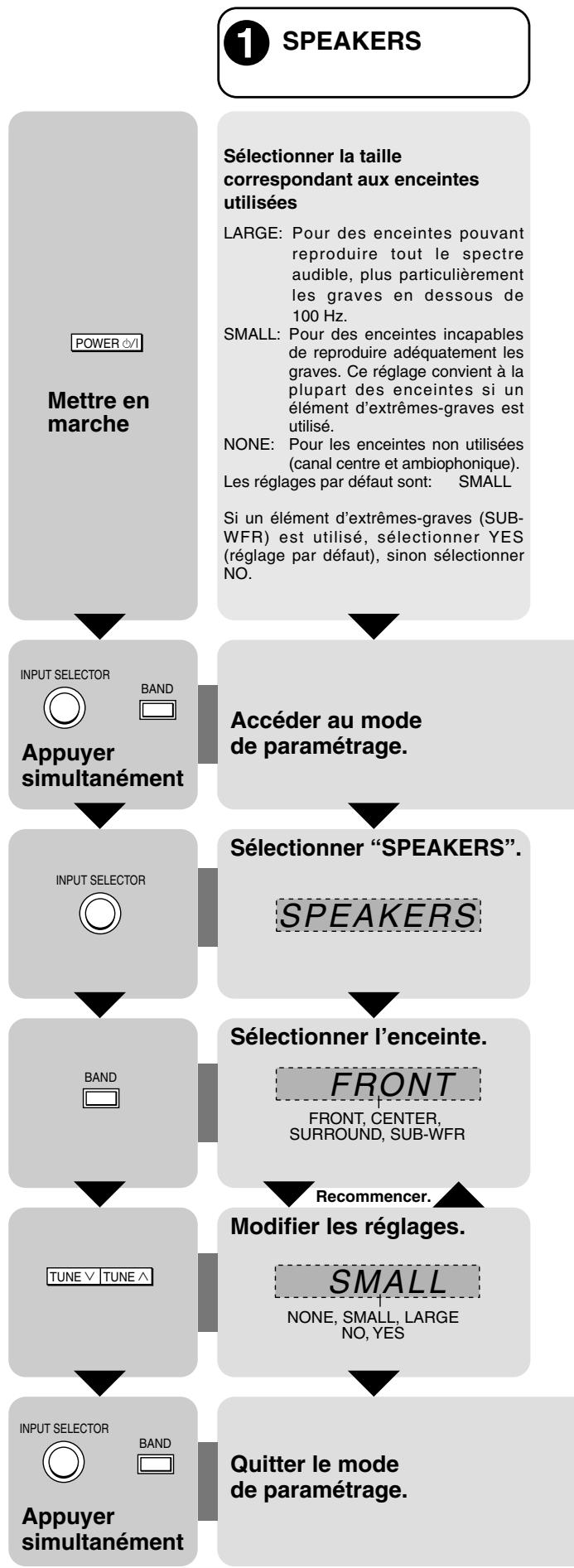

Étape 12 3 4

Modifier les paramètres selon l'équipement utilisé et son emplacement. Avant de modifier les paramètres, il est fortement recommendé de dire la description de chacun des paramètres, de noter les paramètres par défaut et, enfin, de se reporter au manuel d'utilisation de chacun des appareils.

DISTANCE

FILTER

Réglage du niveau de sortie sur les enceintes

Entrer la distance à laquelle se trouvent les enceintes avant, centre et ambiophoniques de la position d'écoute.

Faire le paramétrage de manière que le signal de toutes les enceintes (sauf celle des extrémes-graves) parvienne simultanément à l'oreille.

Il est possible de régler les distances de 3 jusqu'à 30 pieds par intervalle de 1 pied. Les régles par défaut sont:

FRONT (enceintes avant) et

CENTER (enceinte centrale): 10 FEET SURROUND

(enceintes ambiophoniques): 5 FEET

Régler la fréquence de coupure (filtre passe-bas) des enceintes avant

Si ces dernières sont régles à “SMALL”, le filtré sera régèle à 100 Hz. Augmenter la fréquence de coupure si la réponse enasse fréquence des enceintes avant n'est pas satisfaisante. Cela permettra la sortie en绊se fréquence à partir de l'enceinte d'extremes-graves.

La fréquence de coupure peut être augmentée de 100 Hz à soit 150 Hz ou 200 Hz.

Régler le volume sur les autres enceintes en fonction de celui des enceintes avant. (Les enceintes absentes - identifiées par "NONE" ou "NO" - sont tout simplement sautées. Régler le niveau de sortie sur les enceintes avant au moyen de la commande [VOLUME].)

Le niveau sur les enceintes C (centre), RS (droite ambiophonique) et LS (gauche ambiophonique) peut être régile entre -10 dB et +10 dB, 0 étant le niveau de reférence des enceintes avant.

Régler le niveau sur ces enceintes de manière qu'il semble égal à celui des enceintes avant.

Pour l'enceinte d'extrêmes-graves (SW), il est possible de seLECTIONner “- - -” (aucun son), “MIN” (niveau minimum), entre 1 et 19, ou encore “MAX” (niveau maximum).

Régler le niveau sur l'enceinte d'extrêmes-graves de manière qu'il soit en équilibre avec celui des enceintes avant. Il est à noter que le rendu dans les très basses fréquences subit facilement l'influence de la source. Il peut être souhaitable de modifier le niveau des extrêmes-graves pendant la lecture pour obtenir un meilleur effet (→ page 14).

Sélectionner "DISTANCE".

DISTANCE

Sélectionner l'enceinte.

FRONT

FRONT, CENTER, SURROUND

Recommender

Modifier les réglages.

10FEET

3FEET 30FEET

SETUP

Sélectionner "FILTER".

FILTER

Modifier les réglages.

100, 150, 200

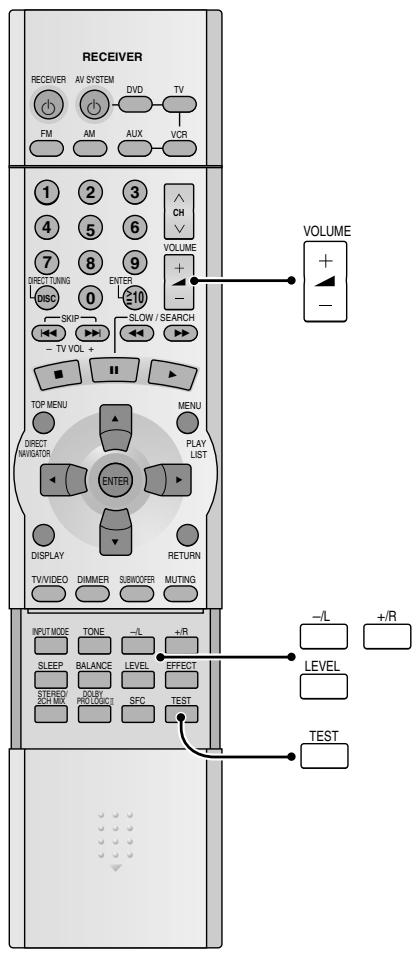

Lancer le signal d'essai.

Régler le volume principal.

Selectionner le canal.

C, RS, LS, SW

Recommender.

Régler le niveau.

Interrompree l'émission du signal d'essai.

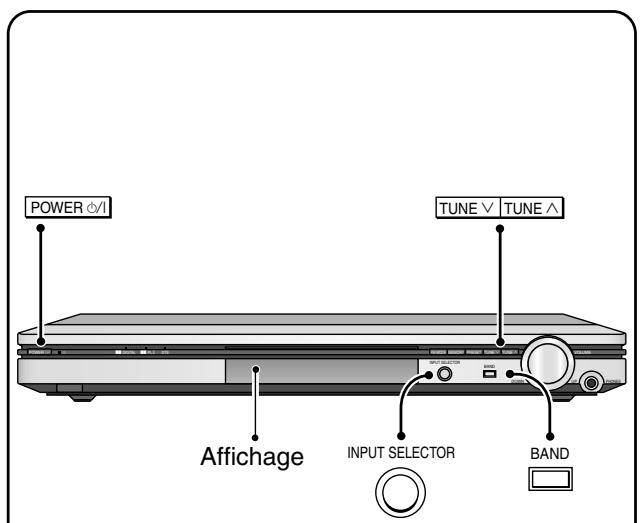

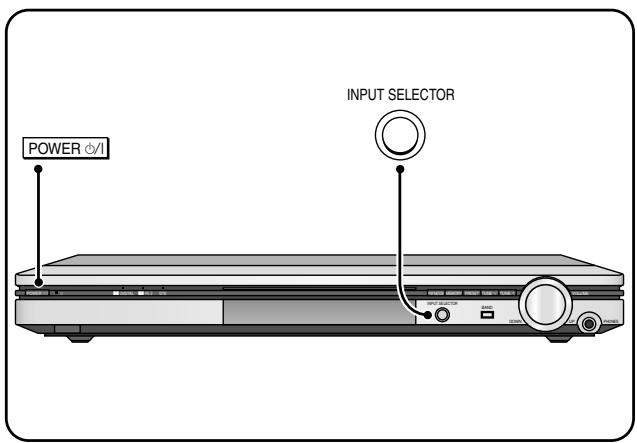

1

Mettre en marche.

2

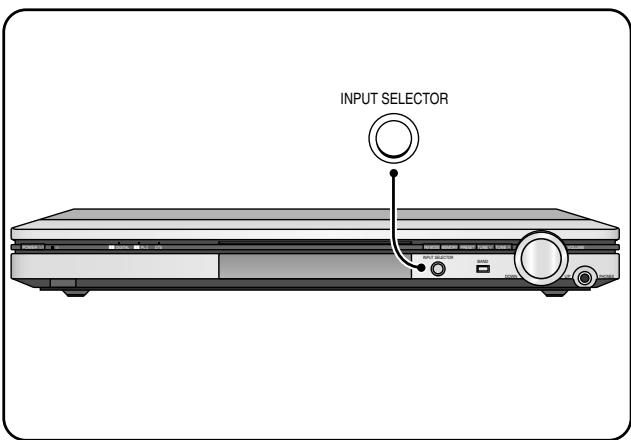

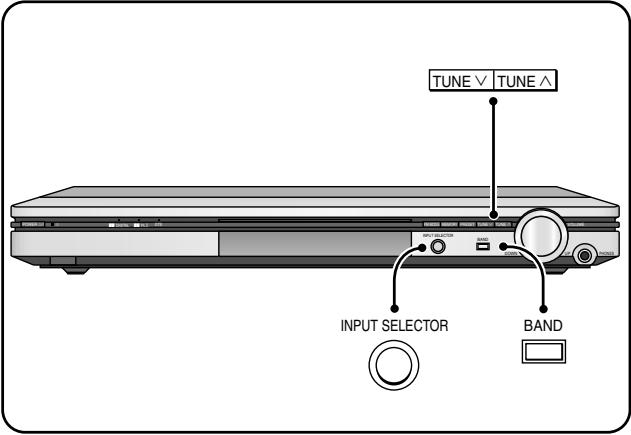

INPUT SELECTOR

Sélectionner la source.

TUNER TV DVD AUX VCR

3

Amorcer la lecture de la source.

L'appareil règle le mode de rendu sonore selon le signal d'entrée achemie.

4

Régler le volume.

Après l'écoute

Ne pas oublier de baisser le volume et demettre l'appareil en mode attente en appuyant sur I'interrupteur [POWER /1]

Remarques sur l'entrée numérique

Cet apparéil peut décoder les signaux suivants:

Dolby Digital
DTS
- PCM, incluant ceux avec fréquence d'échantillonnage de 96 ou 88,2 kHz.

Cet apparéil ne peut pasollower ces signaux:

• Autres signaux numériques, tels que MPEG
• Signaux radioféquence Dolby Digital d'un lecteur de disque laser

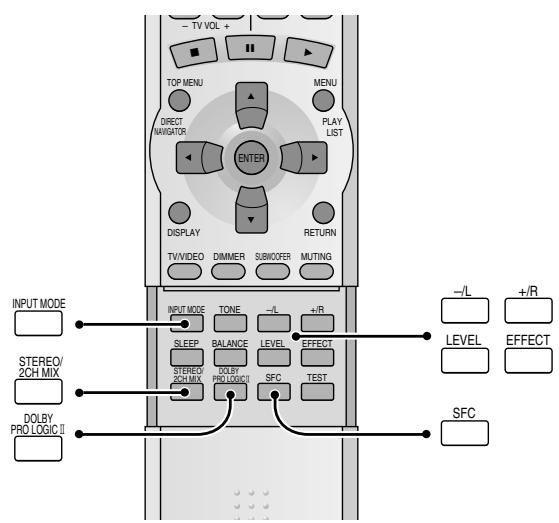

Modes de reproduction sonore

L'appareil règle le mode de rendu sonore selon le signal acheminé.

Ajout d'effets ambiophoniques aux sources stéreo

■ Utilisation de Dolby Pro Logic II

Le processeur Dolby Pro Logic II ne fonctionne pas uniquement avec des sources ambiophoniques Dolby Surround mais avec toute source stéréophonique.

Les modes suivants sont disponibles avec le processeur Dolby Pro Logic II.

■ Utilisation du mode de contrôle du champ sonore (SFC)

Les différencs modes de contrôle du champ sonore conferent presence et etendue rehaussant ainsi le rendu sonore de sources stereo analogiques et de signaux PCM.

Selectionner un des modes suivants.

Les modes Dolby Pro Logic II et de contrôle du champ sonore (SFC) demeurent en circuit jusqu'à ce qu'ils soient modifiés.

Pour returner au mode stéréo

Appuyer sur [STEREO/2CH MIX].

Écoute de sources multi-canaux en mode stéreo

Lors de l'écoute sur deux canaux, les signaux acheminés normalement aux autres enceintes sont traités par les enceintes avant.

Le mode 2CH MIX demeure en fonction jusqu'à ce que le mode d'entrée soit changé ou que l'appareil soit mis hors contact.

• Pour returner au mode ambiophonique

Appuyer sur [STEREO/2CH MIX].

Remarques sur les modes de reproduction sonores Lorsque I'entrée est Dolby Digital ou DTS:

• Il est impossible d'utiliser le mode de contrôle du champ sonore (SFC).

Lorsque l'entrée est PCM avec une fréquence d'échantillonnage de 96 ou 88,2 kHz:

• Il est impossible d'ajouter des effets ambiophoniques avec Dolby Pro Logic II ou en mode de contrôle du champ sonore (SFC).

Lorsque le réglage “NONE” est sélectionné pour les enceintes centrale et ambiophoniques :

• Les modes Dolby Pro Logic II et SFC ne fonctionnement pas.

Cinema (MOVIE)

Utiliser ce mode lors du visionnement d'un film, particulièrement sur videocassettes, enregistré avec effet ambiophonique Dolby Surround.

Musique (MUSIC)

Confère des effets ambiophoniques à des sources stéréophoniques.

PANorama

Étend le champ sonore pour creer l'impression d'être enveloppè par la musique.

Il est possible de modeler les effets des modes MUSIC et PANorama avec les commandes d'extension du canal centre et de dimension.

Commande d'extension du canal centre (C-WDTH)

Ce réglage vous permet d'obtenir une image sonore plus naturelle lors de l'écoute de source sociale. Déplacer le son vers les enceintes avant pour améliorer l'image sonore dans son ensemble ou augmenter le son sur l'enceinte centrale pour rectifier l'image sonore centrale.

Le réglage peut se faire entre le niveau 0 (dominance de l'enceinte centrale) et

7 (le rayonnement du signal de l'enceinte centrale est etendu).

Le réglage par défaut est 3.

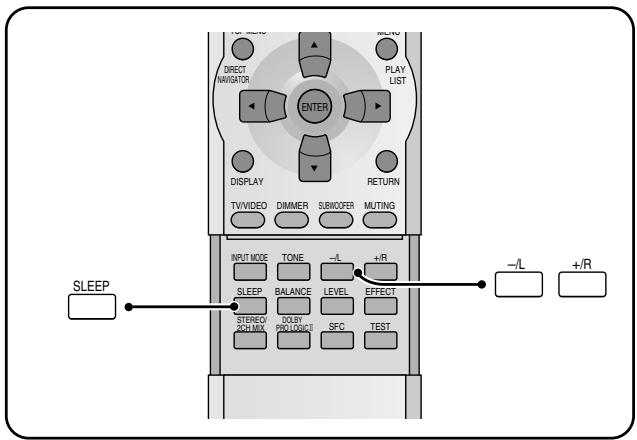

1. Appuyer sur [EFFECT] pour sélectionner "C-WDTH".
2. Appuyer sur [- / L] ou [+ / R] pour régler l'ampleur de l'effet.

Commande de dimension (DIMEN)

Il est possible de compenser la différence entre le niveau de sortie des enceintes avant et des enceintes ambiophoniques.

Le réglage peut se faire entre -3 et +3. Augmenter le niveau pour acheminer le son vers les enceintes avant ou baiser le niveau pour le déplacer vers les enceintes ambiophoniques.

Le réglage par défaut est 0.

1. Appuyer sur [EFFECT] pour sélectionner "DIMEN".
2. Appuyer sur [- / L] ou [+ / R] pour regler l'ampleur de I'effet.

Salle de concert (HALL)

Ce mode confère une réflexion et une étendue sonores qui rappellent l'acoustique d'une salle de concert.

CLUB

Ce mode confère une atmophère excitanté et intime en simulant le champ sonore d'un club de jazz.

En direct (LIVE)

Ce mode confère du lustre aux voix et donne l'impression d'être sur place.

Cinéma (THEATER)

Ce mode permet d'obtenir une ambiance sonore naturelle et de mistréspervevoir la direction dessons.

Simulation ambiophonique (SIM SURR)

Rehausse l'etendue sonore de sources stereo et augmente celle des sources monaurales.

Réception (PARTY)

Ce mode utilise les enceintes avant et abiophoniques de maniere à reproduce le son en stéreo sans égard à l'orientation de la position d'écoute.

Il est possible de modeler le champ sonore en réglient le niveau de sortie sur les enceintes et le temps de retard sur les enceintes abiophoniques. Ces réglages peuvent être effectuels dans chacun des modes de contrôle du champ sonore.

Réglage du niveau de sortie des enceintes

1. Appuyer sur [LEVEL] pour sélectionner le canal de l'enceinte sur lequel effectuer le réglage.

Sur chaque pression de la touche, l'affichage change de la manière suivante:

$$ \mathrm {C} \rightarrow \mathrm {R S} \rightarrow \mathrm {L S} \rightarrow \mathrm {S W} $$

$$ \uparrow $$

Les enceintes pour lesquelles "NONE" ou "NO" a ete selectionnne sont ignorées.

2. Appuyer sur [- / L] ou [+ / R] pour régler le niveau de sortie.

C, RS et LS: -10 dB à +10 dB

SW: ---(hors circuit) MIN 1 - 19 MAX

Réglage du temps de retard

1. Appuyer sur [EFFECT].

2. Appuyer sur [- / L] ou [+ / R] pour régler le temps de retard.

Le temps de retard peut être régé par intervalle de 10 milliseconds (ms), entre 10 et 100 ms.

Le réglage par défaut pour chaque mode est 50 ms.

Rensseignements utiles

Dans certains cas rares, l'appareil peut avoir de la difficulté à reconnaître les signaux numériques sur les disques.

• Des signaux PCM sur CD peuvent couper le début d'une plage. Sélectionner le mode PCM FIX dans un tel cas.
• Avec DTS, les signaux peuvent ne pas être reconnus. Sélectionner le mode DTS FIX dans un tel cas.

Lors de la seLECTION de la source d'entrée:

1. Appuyer sur [INPUT MODE] pour sélectionner "DIGITAL".

2. Maintenir enfoncée la touche [INPUT MODE] pendant quatre secondes.

Le mode courant s'affiche. Appuyer de nouveau sur la touche pour changer de mode.

Sur chaque pression de la touche, l'affichage change de la manière suivante:

Lorsqu'un mode FIX est activé, l'appareil ne peut traiter d'autre signal.

Ceci peut cause de l'interfERENCE. Dans un tel cas, Sélectionner "AUTO".

Le mode returne à "AUTO" lorsque l'appareil est mis en mode attente.

Fabrique sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

Fabrique sous licence de Digital Theater Systems, Inc. Brevets nos 5 451 942, 5 956 674, 5 974 380, 5 978 762 et autres brevets mondiaux émis et en instance. "DTS" et "DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc. © 1996, 2000 Digital Theater Systems, Inc. Tous droits réservés.

Unité principale

DIGITAL, PL II, DTS

S'allume pour indiquer le signal d'entrée de la source et le format de décodage utilisé.

DIGITAL: sources Dolby Digital
PL II: décodeur Dolby Pro Logic II en circuit

DTS: sources DTS

[POWER O/I]

Appuyer sur l'interrupteur pour étabir le contact oumettre l'appareil en mode attente et vice versa.

En mode attente, l'appareil continue de consommer une petite quantité d'énergie.

Indicateur de mise en attente [6]

Lorsque l'appareil est branché sur le secteur, cet indicateursallume en mode attente et s'estint lorsque le contact est établi.

Capteur du signal de la télécommande

Affichage

[M, TUNED, ST, MONO]

Indicateurs de la réception radio

M: Clignote ou s'allume lors du préréglage.

TUNED: Une station est syntonisée.

ST: Réception d'une émission diffusée en stéreo dans la bande FM.

MONO: Sélection du mode monaural avec [FM MODE] en vue de relever la qualité de la réception.

Affichage

Indique le mode d'entrée, la fréquence symtonisée et autres renseignements de nature générale.

[kHz, MHz]

Indicateurs de l'unité de fréquence

kHz: AM ou fréquence d'échantillonnage PCM

MHz: FM

[FM MODE]

Si la réception dans la bande FM laisse à désirer, appuyer sur cette touche de manière que l'indication "MONO" s'affiche et que l'appareil passé dans le mode monaural.

[MEMORY]

Pour la mémorisation de stations radio.

[PRESET]

Appuyer sur cette touche pour permettre la syntonisation des stations en mémoire avec les touches de syntonisation [TUNE, V, ∧].

[TUNE, V, A]

Pour la syntonisation de la radio et la sélection de stations en mémoire. Maintenir la touche enforcée jusqu'à ce que la fréquence défile pour amorcer la syntonisation automatique. Sur réception d'une fréquence sur laquelle émet une station, la syntonisation est interrompue.

[VOLUME]

Commande de volume.

[PHONES]

Prise de casque d'écoute

Type de fiche: 6,3 mm (1/4 po) stereo

• Afin de prévenir tout risque d'endommager l'ouïe, éviter une écoute prolongée.
• Le mode STEREO/2CH MIX est mis en circuit lors du raccordement d'un casque d'écoute et il n'est pas possible de selectionner un autre mode de rendu sonore.

[BAND]

Pour selectionner la bande FM ou AM.

[INPUT SELECTOR]

Selection de la source.

[SLEEP]

Indicateur de minutesie-sommeil.

[DIGITAL]

S'allume lors de la selection de I'entrée numérique.

Indicateurs de format de programmation

Ces indicateurs s'allument pour indiquer les différents canaux du signal numérique. Ces indicateurs ne s'allument pas si l'entrée est un signal analogue.

L: Canal avant (gauche)

C: Canal centre

R: Canal avant (droit)

LS: Canal ambiophonique (gauche)

RS: Canal ambiophonique (droit)

S: Dans le cas où le canal ambiophonique est monaural.

LFE (effet basse fréquence):

Cree un effet d'extrêmes-graves.

[2CH MIX, SURROUND, SFC]

2CH MIX: S'affiche lors de la lecture d'une source multi-canaux dans le mode 2CH MIX.

SURROUND: S'affiche en mode Dolby Pro Logic II.

SFC: S'affiche lors de l'utilisation d'un mode SFC.

Rensignements utiles

• Pendant la lecture de vidécassettes

L'imag demeure à l'écran même si TUNER ou AUX est seLECTIONné.

Télécommande

Les touches pour lesquelles aucune explication n'est donnée servent au contrôle d'autres apparciels. Se reporter au guide d'utilisation de la télécommande pour de plus amples renseignements.

[, RECEIVER]

Interrupteur/mise en attente.

Pour saisir des fréquences de stations radio et des adresses mémoire.

[≥10, ENTER]

Pour entrer des nombres à deux chiffres.

[DISC, DIRECT TUNING]

Pour activer le mode de syntonisation par fréquence.

[Dimmer]

Pour atténuer l'affichage de l'appareil et éteindre l'éclairage du panneau avant.

[INPUT MODE]

Pour la sélection du mode d'entrée "AUTO", "ANALOG" ou "DIGITAL".

[SLEEP]

Pour amorcer la minuterie-sommeil.

[STEREO/2CH MIX]

Pour la sélection du mode STEREO ou 2CH MIX.

[DOLBY PRO LOGIC II]

Pour selectionner MOVIE, MUSIC ou PANorama pour le mode Dolby Pro Logic II.

[SFC]

Pour la sélection des modes "SFC".

[TEST]

Pour lancer le signal d'essay des enceintes.

Touches de mode d'entrée et de seLECTION d'appareils opérés par télécommande.

[AUX]

Pour selectionner la source auxiliaire (AUX).

[∧, CH, ∨]

Pour symponiser des stations de radio mémorisées.

[+, -, VOLUME]

Pour régler le volume.

[SUBWOOFER]

Pour le réglage du niveau de sortie des extrêmes-graves.

Il y a cinq paliers:

Selectionner SW “--” pour couper le son.

[MUTING]

PourmettreI'appareilensourdine.

[TONE]

Pour le réglage du rendu dans les graves et les aigus.

[BALANCE]

Pour régler le niveau de sortie sur les enceintes avant.

[LEVEL]

Pour le réglage du niveau de sortie sur les enceintes.

[EFFECT]

Pour le réglage des effets Dolby Pro Logic II ou SFC.

[-/L, +/R]

Délectionner d'abord "SLEEP", "EFFECT", "LEVEL", "TONE" ou "BALANCE", puis appuyer sur [-/L] ou [+R] pour effectuer le réglage.

Rensignements utiles

• Avec une enceinte d'extrêmes-graves

Si le niveau de sortie des extrêmes-graves est augmenté alors que le niveau du signal est déjà élevé, il pourrait s'ensuivre de la distorsion.

Avec mise en sourdine activée

La mise en sourdine est désactivée lorsque l'appareil est mis hors marche.

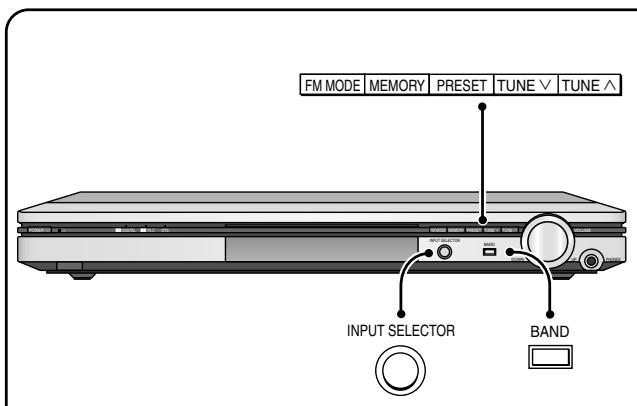

Syntonisation manuelle

Il est possible de symponiser les stations manuellement en seLECTIONnant la fréquence.

1.Appuyer sur [INPUT SELECTOR] pour selectionner "TUNER".
2. Appuyer sur [BAND] pour sélectionner "FM" ou "AM".
3. Appuyer sur [TUNE ou ] pour sélectionner la fréquence de la station voulue.

Intervalles de syntonisation: FM - 0,2 MHz

AM-10kHz

Pour une(Meilleureréception

• Bande FM

Il est possible au besoin d'améliorer la réception dans la bande FM en passant dans le mode monaural.

Appuyer sur [FM MODE].

L'indicateur "MONO"s allume.

Pour annuler, appuyer de nouveau sur [FM MODE].

• Renseignement utile

Le récepteur peut capter des interférences de la part d'un lecteur DVD. Dans un tel cas, couper le contact sur le lecteur DVD ou l'éloigner des antennes.

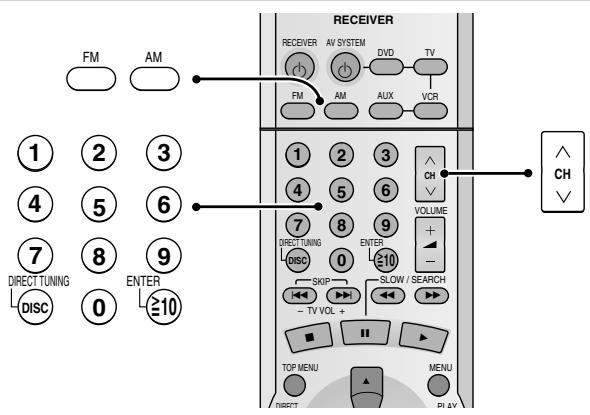

Syntonisation directe (Depuis la télécommande)

1.Appuyer sur [FM] ou [AM].
2. Appuyer sur [DISC, DIRECT TUNING].
3.Appuyer sur les touches numériques correspondant à la fréquence de la station voulue.

Example: Pour symponiser 107,9 MHz, appuyer sur

[1] [0] [7] [9]

Intervalles de syntonisation: FM - 0,1 MHz

AM-10kHz

• Si aucune touche n'est pressée pendant le clignotement du curseur, la fréquence de la station symtonisée précédemment apparait sur l'affichage.
• En cas d'erreur au moment de l'entrée de la fréquence, l'indication "ERROR" apparait sur l'afficheur.

Mise en mémoire automatique

1. Syntoniser "FM 87.9 MHz".
   2.Enfoncer la touche [MEMORY].

Les stations FM pouvant être captées sont méorisées dans les adresses 1 à 30.

1. Syntoniser "AM 530 kHz".
2. Enforcer la touche [MEMORY].

Les stations AM pouvant être captées sont mémorisées dans les adresses 21 à 30. (Les stations FM à ces adresses seront replacées le cas échéant.)

Pendant la mise en mémoire automatique, l'indicateur mémoire (M) clignote et les fréquences des stations défilent à l'affichage. Au moment de la mise en mémoire d'une station, l'indicateur mémoire et le numéro de l'adresse mémoire s'affichent pendant une seconde.

La dernière station mémorée s'affiche une fois la mise en mémoire terminée.

Rensesignement utile

Meme si le cordon d'alimentation de l'appareil est débranché, les stations demeurent en mémoire pendant environ deux semaines.

Présyntonisation manuelle

Metre les stations en mémoire une à la fois.

1. Syntoniser la station.
2. Appuyer sur [MEMORY].
   3.Appuyer sur [TUNE ou ] pour selectionner une adresse mémoire.
3. Appuyer sur [MEMORY].

Rensesignement utile

Les stations FM peuvent également être mises en mémoire en mode monaural.

Sélection de l'adresse mémoire

1.Appuyer sur [PRESET].

Le numero de l'adresse mémoire clignote pendant environ 5 secondes.

1. Appuyer sur [TUNE ou ].

Enfonce les touches pour passer plus rapidement d'une adresse mémoire à une autre.

Depuis la télécommande

Appuyer sur [, CH, ] .

ou

Appuyer sur les touches numériques.

Pour les adresses 1 à 9, appuyer sur la touche numérique correspondante.

Pour les adresses 10 et supérieures, appuyer sur [≥10, ENTER], puis sur les deux chiffres.

Exemple: Pour sélectionner l'adresse 21: [≥10, ENTER] → [2] → [1]

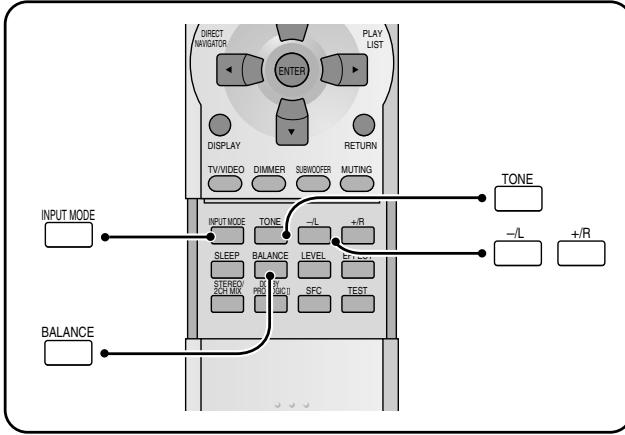

Mode d'entrée

L'appareil détecte automatiquement s'il s'agit d'un signal numérique ou analogique; toute fois, il possible de contourner ce circuit automatique.

Appuyer sur [INPUT MODE] pour sélectionner "AUTO", "ANALOG" ou "DIGITAL".

Equilibre

Il est possible de régler l'équilibre entre les enceintes avant.

1.Appuyer sur [BALANCE].
2. Appuyer sur [- / L] ou [+ / R] pour effectuer le réglage.

Tonalité

Il est possible de régler le niveau des graves et des aigus.

1.Appuyer sur [TONE] pour selectionner "BASS" ou "TREBLE".
2. Appuyer sur [- / L] ou [+ / R] pour effectuer le réglage du rendu dans les graves et les aigus.

Rensesignement utile

• Réglage de la tonalité

Le mode "STEREO" doit avoir eté activé et le mode d'entrée doit avoir été réglé pour un signal analogue ou PCM.

Description des réglages

A DR COMP - Compression de la dynamique

Changer ce paramètre pour une écoute à faible volume (pendant la nuit par exemple), sans affecter la clarté du rendu. Cette fonction est utilisable avec des sources Dolby Digital. Elle atténue le niveau créée des passages intenses sans affecter le champ sonore.

OFF (Désacté): La source musicale est reproductive avec sa dynamique originale (réglage par défaut).

STANDARD: Niveau recommandié par le produiteur de la source.

MAX: La compression maximale possible (récommandé pour une écoute nocturne).

D - INPUT - Entre numérique

Il est possible de changer les réglages de l'entrée numérique pour le lecteur DVD ou le téléviseur. Par exemple, si l'appareil n'a pas de prise de sortie optique, Sélectionner l'entrée coaxiale. Il est à noter qu'une des prises ne sera pas utilisé, quel que soit le réglage.

Les réglages par défaut sont: TV: OPT 1

DVD: OPT 2

A/D ATT - Attenuateur A/D

Activer l'attenuateur A/D si l'indicateur de surcharge "OVERFLOW" s'allume fréquement lors de l'utilisation de l'entrée analogue 2 canaux.

Réglage par défaut: OFF.

Modification des réglages

1. Appuyer simultanémont sur [INPUT SELECTOR] et [BAND] pour entrer le mode de paramétrage.
2. Appuyer sur [INPUT SELECTOR] pour sélectionnner la rubrique à modifier.

3.Modified les réglages.

A DR COMP

Appuyer sur [TUNE ou ] pour selectionner "OFF", "STANDARD" ou "MAX".

D-INPUT

① Appuyer sur [BAND] pour sélectionner "TV" ou "DVD".
② Appuyer sur [TUNE ∨ ou ∧] pour sélectionner “OPT 1”, “OPT 2” ou “COAX”.

A/D ATT

Appuyer sur [TUNE ou ] pour selectionner "OFF" ou "ON".

1. Appuyer simultanémont sur [INPUT SELECTOR] et [BAND] pour quitter le mode de paramétrage.

La minuterie-sommeil (SLEEP) peut couper le contact sur l'appareil après une durée déterminée. Elle n'a aucun effet sur les autres apparciels.

1. Appuyer sur [SLEEP].

SLEEP (minuterie-sommeil) OFF (désactivée)

2. En moins de 5 secondes

Appuyer sur [- / L] ou [+ / R] pour sélectionner la durée requise.

L'affichage change de la maniere suivante:

30 60 90 120 (en minutes)

Vérification du réglage

Appuyer une fois sur [SLEEP].

• Lors du réglage de la minuterie-sommeil, la durée restante apparait.

Modification du réglage

Recommencer la procEDURE depuis le début.

Fonction de réenclenchement

Lorsque l'appareil est sous tension

Tout en maintainant la touche [INPUT SELECTOR] enforcée, appuyer sur [POWER Ⓞ/1].

"RESET" apparait à l'affichage.

Cela a pour effet de rappeler tous les réglages implicites.

Cependant, les stations prérogliées en mémoire ne seront pas effacées.

Enregistrement

Enregistrement sur un magnétoscope

Il est possible d'enregistrer sur un magnétoscope raccardé à la prise VCR OUT.

Se reporter au manuel d'utilisation de l'appareil utilisé pour plus de détails sur les modalités d'enregistrement.

Lors d'un enregistrement avec un magnétoscope, il est possible d'enregistrer n'importe qu'elle source sauf celle du magnétoscope.

1.Appuyer sur le selectiveur [INPUT SELECTOR] pour selectionner la source a enregistrer.

2. Commencer I'enregistrement.

Se conformer aux instructions du manuel affere nt a l'appareil utilise.

3. Mettre la source à enregistrer en marche.

Se conformer aux instructions du manuel affere nt a l'appareil utilise.

Nota

Il n'est pas possible d'enregistrer une source raccordée à une prise numérique.

Lors d'un enregistrement d'un DVD ou de la télévision, s'assurer que la source est raccordée aux prises analogiques correspondantes et que l'entrée "ANALOG" est selectionnée.

Avant d'applier un centre de service, faire les vérifications décrites ci-dessous. En cas de doute sur certains des points de vérification, ou si les solutions proposées dans le tableau ne résolvent pas le problème rencontres, veillez contacter le service à la clientele de Panasonic Canada Inc. au 905-624-5505, son site web (www.panasonic.ca) ou le centre de service agréé le plus proche.

Problèmes commun		Page(s)
Absence d'alimentation.	Vérifier que le cordon est branché.	7
Absence de son.	Monter le volume.	10
	Vérifier les raccordements des enceintes et de tout autre équipement.	4-7
	Sélectionner la source appropriée.	10
	Sélectionner l'entrée numérique (D-INPUT) ajustée au raccordement qui a été fait.	16
	Vérifier que l'appareil est en mesure de décoder les signaux numériques qui lui sont acheminés.	10
	Déspectiver PCM FIX ou DTS FIX.	11
Interruption du son.	Identifier le problème et yREMédier, puis rétablier le contact.
L'indication "F 76", "OVERLOAD" ou "FAN LOCK" s'affiche pendant environ une seconde puis le contact est coupé.	Causes possibles:
	-Court-circuitage des fils négatif et positif des enceintes,	5
	-Utilisation d'enceintes d'une impédance nominale inférieure à celle prescrite,	4-5
	-Signal trop intense pour les enceintes,	-
	-Utilisation de l'appareil à une température ambiente trop élevé.	-
	Contacter un détaillant si le problème survient de nouveau après le rétablissement du contact.
L'indication "F 70" s'affiche.	Couper le contact, débrancher le cordon d'alimentation et contacter un détaillant.	-

Modes de rendu sonore		Page(s)
Aucun son sur les enceintesambiophoniques, centre oud'extrêmes-graves.Les modes Dolby Pro Logic IIou "SFC" ne peuvent pas etreelectionnés	Vérifier les paramètres relatifs à la taille des enceintes.Désactiver 2CH MIX.La source peut être stéréo. Changer le mode de rendu sonore.II est impossible d'utiliser les modes Dolby Pro Logic II et de contrôle du champsonore (SFC) lorsque l'entrée sélectionnee est PCM avec une fréquenced'échantillonnage de 96 ou 88,2 kHz.	810101010

Radio		Page(s)
Aucune émission ne peut être captée ou la réception est de pietre qualité (bruit et interférence).	Raccorder l'antenna appropriée. (Il se peut qu'il soit nécessaire de recourir à une antenne extérieure ou à une antenne compteant un plus grand nombre d'éléments.)	7
	Ajuster l'orientation de l'antenne FM ou AM.	7
	Atténuer la ↔ponse dans les aigus.	16
	Couper le contact sur les apparciels se trouvant à proximité (dévelopseurs, magnétoscopes, lecteurs DVD et récepteurs de télévision par satellite).	-
	Éloigner l'antenna de tout cordon d'alimentation, cable, fil et apparéil électroménager.	-
Il y a beaucoup d'inféquence dans la bande AM.	Modifier le réglage de l'attenuateur A/D. Le niveau de volume pourrait être modifié, mais l'inféquence sera réduite.	16

Entretien

Entretien des surfaces extérieures

Pour nettoyer l'appareil, utiliser un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon traité chimiquement, dire attentivement les directives sur l'emballage du chiffon.

SECTION AMPLI

Puisance de sortie min. eff. nominale, avec onde sinusoidale, de 20 Hz à 20 kHz, les deux canaux en circuit avec distorsion harmonique totale de 0,9 % 40 W par canal (6 Ω)

Puisance de sortie continue à 1 kHz, les deux canaux en circuit avec distorsion harmonique totale de 0,3 % 40 W par canal (6 Ω)

Distorsion harmonique totale puissance nominale a 20 Hz-20 kHz 0,9% (6Ω) demi-puissance a 1 kHz 0,1% (6Ω)

Puisance de sortie avec chaque canal en circuit, distorsion harmonique totale de 10% à 1 kHz avant (gauche, droite) 50 W (6 Ω) centrale 50 W (6 Ω) ambiophonique (gauche, droite) 50 W (6 Ω)

Impédance de charge avant (gauche, droite) 6-8 Ω centrale 6-8 Ω ambiophonique (gauche, droite) 6-8 Ω

Réponse de fréquence DVD, TV, VCR, AUX 10 Hz-44 kHz, ±3 dB

Sensibilité d'entree DVD, TV, VCR, AUX 27 mV (200 mV, IHF '66)

Rapport signal/bruit (IHF A)
DVD, TV (Entrée numérique) 82 dB (96 dB, IHF '66)

Impédance d'entrée DVD, TV, VCR, AUX 22 kΩ

Tonalités
Graves 50 Hz, +10 à -10 dB
Aigus 20 kHz, +10 à -10 dB

Réponse en fréquence de l'enceinte d'extrêmes-graves (-6 dB) 7-200 Hz

Entrée numérique Optique Coaxiale

2

1

Gamme de fréquences 87,9-107,9 MHz
Sensibilité 11,2 dBf (2 μV, IHF '58)
Sensibilité au seuil de 50 dB
MONO (MONO) 18,3 dBf (4,5 μV, IHF '58)
STÉRÉO (STEREO) 38,3 dBf (45 μV, IHF '58)
Distorsion harmonique totale
MONO (MONO) 0,2 %
STÉRÉO (STEREO) 0,3 %
Rapport signal/bruit
MONO (MONO) 73 dB
STÉRÉO (STEREO) 67 dB
Réponse de fréquence 20 Hz-15 kHz, +1 dB, -2 dB
Sélectivité d'alternance par canal 65 dB
Rapport de rétention 1,5 dB
Facteur de réjection à 98 MHz 40 dB
Réjection de réception non sélective à 98 MHz 75 dB
Suppression AM 50 dB
Déparation stéropheonomique
1 kHz 40 dB
10 kHz 30 dB
Borne d'antenne 75 Ω (non équilibré)

Gamme de fréquences 530-1710 kHz
Sensibilité 20 μV, 330 μV/m
Délectivité 55 dB
Réjection de la F.I. à 1000 kHz 50 dB

SECTIONVIDÉO

Tension de sortie à 1 V d'entrée (non équilibrée) 1± 0,1 V c.-a-c. Tension d'entrée maximale 1,5 V c.-a-c. Impédance d'entrée/sorting 75 Ω

DIVERS

Alimentation 120 V c.a., 60 Hz
Consummation 66 W
Dimensions (L x H x P) 430 x 54 x 352 mm (16-15/16 po x 2-1/8 po x 13-27/32 po)
Poids 3,5 kg (7,72 lb)

Consommation en mode attente: 1 W

Remarques:

1. Données sous réserve de modifications.
   Le poids et les dimensions sont approximatifs.
2. La distorsion harmonique totale est mesurée au moyen d'un spectroscope numérique.

Service après-venture

1. En cas de dommage — Confier l'appareil à un technician qualifié dans les cas suivants:

(a) lorsque le cordon d'alimentation ou sa fiche a ete endommagé;
(b) lorsqu'un objet est tombé dans l'appareil ou si ce dernier a été mouillé;
(c) lorsque l'appareil a ete exposé à la pluie;
(d) lorsque l'appareil semble ne pas fonctionner normalement ou que son rendement laisse à désirer;
(e) lorsque l'appareil a subi un chic violent ou que son coffret a eté endommagé.

1. Réparation — Ne faireaucun réglagniajustementautresqueceudecrites dans le present manuel.Confier toute réparation à un centre de service Panasonic agrée.
2. Pièces de rechange — S'assurer que le technicien utilise des pièces de rechange recommendées par le fabricant ou dont les caractéristiques sont les mêmes. L'utilisation de pièces de rechange non autorisées peut causeur un incendie, des chocs électriques ou d'autres dangers.
3. Vérification de sécurité — Demander au technician qui a réparé l'appareil de soumettre ce dernier à des vérifications pour s'assurer qu'il peut être utilisé en toute sécurité.

Demande d'informations

Pour toutes réparations, renseignements ou conseils sur le fonctionnement du produit:

Veuillez contacter le service à la clientèle de Panasonic Canada Inc. au 905-624-5505, son site web (www.panasonic.ca) ou le centre de service agréé le plus proche.
