MODE D'EMPLOI 14910SL2-4 PROLINE

MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT AVANT D’UTILISER L’APPAREIL ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE. Avertissements

• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels; - les fermes; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - les environnements de type chambre d’hôtes.
• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger.
• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.
• En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez-vous dans la section “NETTOYAGE ET ENTRETIEN” en pages 25-28.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• Les ensembles de raccordement neufs fournis avec l’appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés.

Le nombre maximal de couverts à laver par ce lave-vaisselle est de 9 couverts. Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement. En ce qui concerne les informations détaillées sur la façon de charger le lave-vaisselle, référez-vous dans la section “CHARGEMENT DU LAVE-VAISSELLE” en pages 11-12. MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale. La pression maximale admissible pour l’arrivée d’eau est de 1 MPa. La pression minimale admissible pour l’arrivée d’eau est de 0,04 MPa. La fiche de prise de courant doit demeurer facilement accessible après l’installation de l’appareil. Précautions de sécurité

• L’installation et les réparations doivent être effectuées par du personnel qualifié.
• Cet appareil est conçu pour une utilisation domestique seulement.
• Pour éviter tout risque de choc électrique, n’immergez pas l’appareil, le câble ou la prise d’alimentation dans de l’eau ou dans tout autre liquide.
• Éteignez et débranchez l’appareil avant le nettoyage et l’entretien.
• Ne vous asseyez pas et ne vous tenez pas debout sur la porte ou sur la grille du lave-vaisselle.
• Ne faites pas fonctionner votre lave-vaisselle si tous les panneaux de l’appareil ne sont pas correctement en place.
• Lorsque vous faites fonctionner le lave-vaisselle, ouvrez soigneusement la porte, car de l’eau peut être éjectée.
• Ne placez pas d’objet lourd sur la porte lorsqu’elle est ouverte. L’appareil pourrait basculer vers l’avant.

Certains détergents pour lave-vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux s’ils sont avalés. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte. Ne lavez pas d’articles en plastique à moins qu’ils ne portent la mention « peut être lavé au lave-vaisselle » ou l’équivalent. Utilisez uniquement les détergents et les agents de rinçage recommandés pour un lave-vaisselle automatique. N’utilisez jamais de savon, de détergent à lessive ou de détergent pour le lavage des mains pour le lave -vaisselle. La porte ne doit pas être laissée ouverte, car cela pourrait augmenter le risque de trébucher. Ne modifiez pas les boutons de contrôle.

Instructions de mise à la terre : Cet appareil doit être raccordé à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de choc électrique en fournissant un chemin de moindre résistance du courant électrique. Cet appareil est équipé d’une fiche de mise à la terre. La fiche doit être branchée dans une prise de courant appropriée qui est installée et mise à la terre conformément à tous les codes et règlements locaux. Un mauvais branchement de l’équipement de mise à la terre conducteur peut entraîner le risque d’une décharge électrique. Vérifiez auprès d’un électricien qualifié ou un représentant au service de la clientèle si vous n’êtes pas sûr(e) que l’appareil est correctement raccordé à la terre. Ne modifiez pas la fiche fournie avec l’appareil. Si la fiche ne correspond pas à la prise, faites installer une prise appropriée par un électricien qualifié.

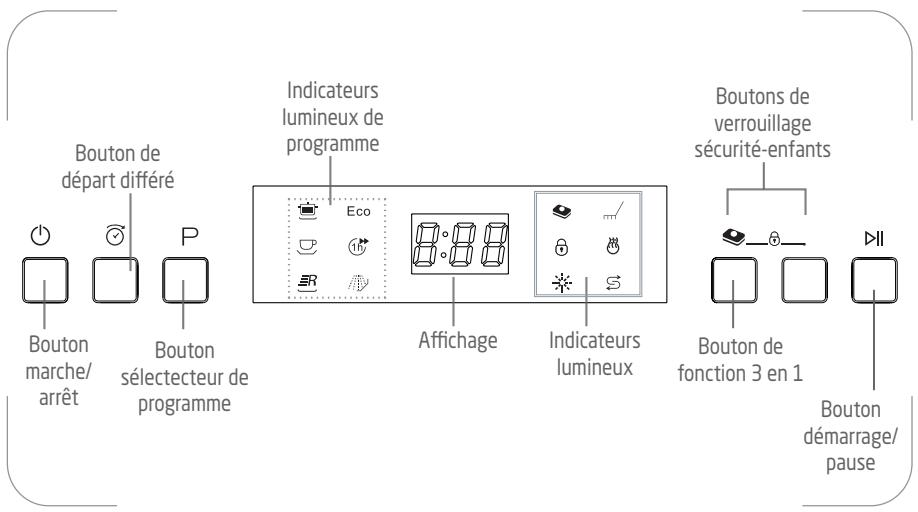

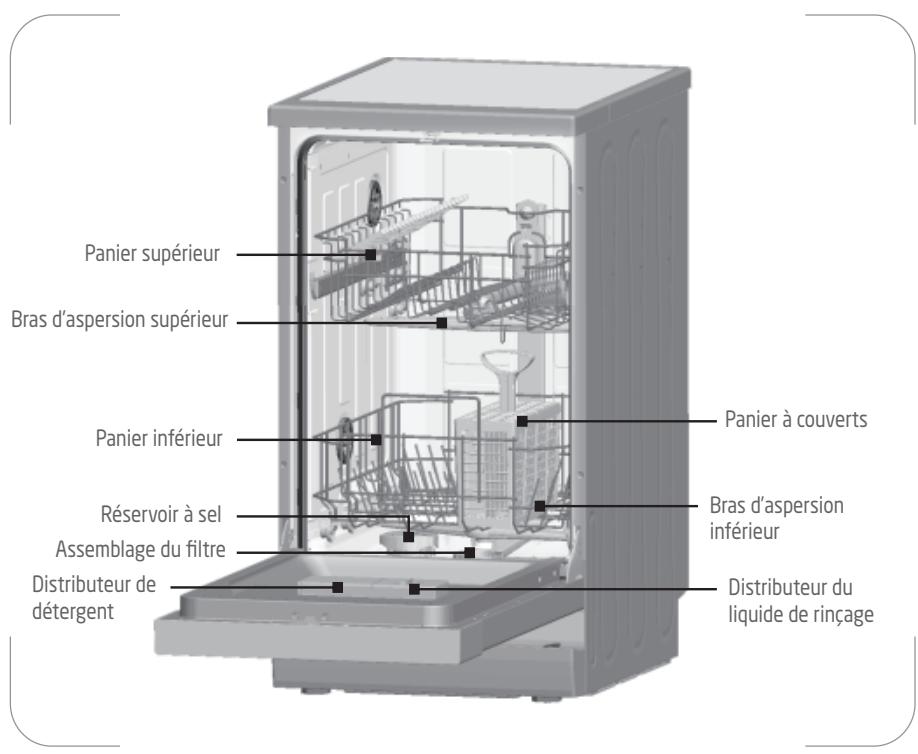

Panier supérieur Bras d’aspersion supérieur Panier à couverts Panier inférieur Bras d’aspersion inférieur Réservoir à sel Assemblage du filtre Distributeur de détergent Distributeur du liquide de rinçage Panneau de contrôle Bouton de départ différé Bouton marche/ arrêt Indicateurs lumineux de programme Affichage Bouton sélectecteur de programme

SDW4910WH2-SDW4910SL2-4LANG-IB.indd 5 Boutons de verrouillage sécurité-enfants Indicateurs lumineux Bouton de fonction 3 en 1 Bouton démarrage/ pause

1/3/2024 10:58 AM Indicateurs lumineux de programme Intensif Eco Verres 60 minutes Lavage rapide Prélavage Affichage : Affiche la durée du programme de lavage, la durée avant le depart différé, la dureté de l’eau et les codes d’erreur. Indicateurs lumineux Pastille détergente 3 en 1

verrouillage sécurité-enfants

Remplissage du liquide de rinçage Remplissage du compartiment de sel

Avant de brancher votre lave-vaisselle dans une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur domestique. Cet appareil doit être relié à la terre. Le fabricant n’est pas responsable des dommages se produisant à cause de l’utilisation de l’appareil sans mise à la terre.

Coupez l’alimentation électrique avant d’installer votre lave-vaisselle.

INSTRUCTIONS D’INSTALLATION

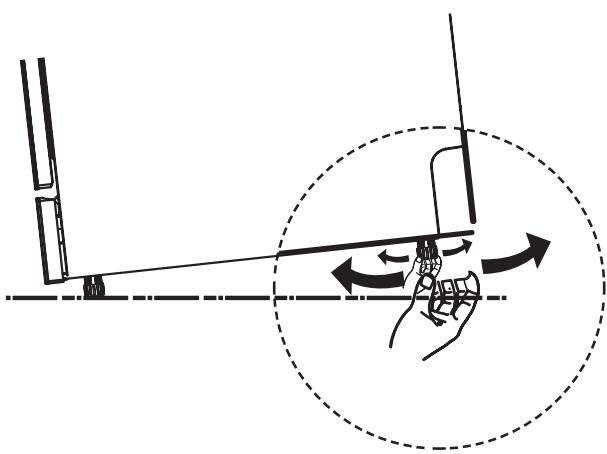

Votre lave-vaisselle peut être installé dans différents emplacements de votre cuisine s’il y a un espace suffisant et une bonne accessibilité pour le raccordement / branchement de votre lave-vaisselle à l’alimentation en eau / vidange et à l’alimentation électrique. Ne branchez pas l’appareil à une rallonge électrique pour éviter des dangers potentiels. Raccordement à l’eau froide L’installation du tuyau doit être effectuée par des professionnels. Raccordez le tuyau d’alimentation en eau fourni à un connecteur fileté de 3/4 “et assurez-vous qu’il est bien serré. Si les conduites d’eau sont neuves ou n’ont pas été utilisées pendant une période prolongée, laissez l’eau couler pour que l’eau soit claire. Cette précaution est nécessaire pour éviter le risque de bloquer l’arrivée d’eau et d’endommager l’appareil. Connexion du tuyau de vidange Insérez le tuyau de vidange dans un tuyau d’évacuation ou une colonne d’évacuation.

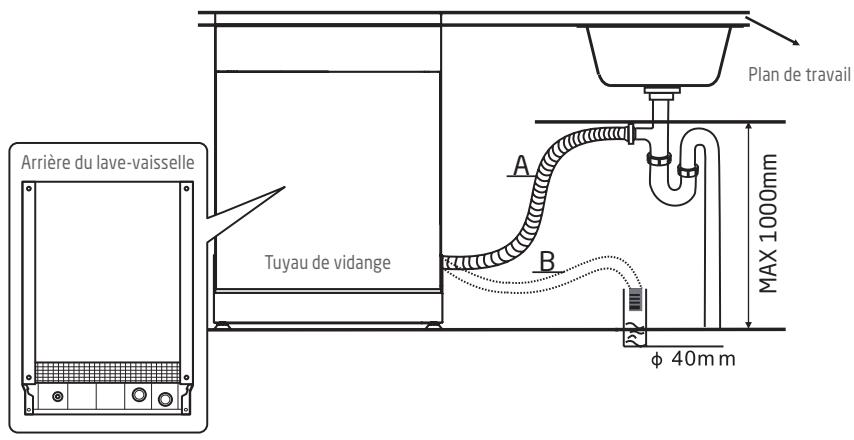

1/3/2024 10:58 AM Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L’extrémité du tuyau doit être raccordée à un tuyau d’évacuation dont la hauteur maximale doit être de 500 mm à 1000 mm au-dessus de la base du lave-vaisselle. Le diamètre de la colonne d’évacuation doit être d’au moins 40 mm afin de permettre une entreée d’air autour de l’extrémité du tuyau d’évacuation. Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B. L’installation du tuyau doit être effectuée par des professionnels. Plan de travail Tuyau de vidange MAX 1000mm

Arrière du lave-vaisselle

En cas de fuite, fermez immédiatement l’alimentation en eau et inspectez intégralement les raccords du tuyau. Resserrez les raccordements si nécessaire. Si pour une raison quelconque vous ne parvenez pas à arrêter la fuite vousmême, demandez conseil à un plombier qualifié.

1/3/2024 10:58 AM Branchements électriques L’installation de l’équipement électrique doit être effectuée par des professionnels.

• N’utilisez pas de rallonge électrique, ni d’adaptateur avec cet appareil.
• Ne coupez pas et ne retirez pas la connexion de mise à la terre du câble d’alimentation dans aucune circonstance. Assurez-vous que la tension et la fréquence du lave-vaisselle correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement dans une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l’appareil doit être connecté n’est pas adaptée à la fiche, remplacez-la au lieu d’utiliser un adaptateur ou un adaptateur similaire car ils pourraient provoquer une surchauffe et des brûlures. Assurez-vous que la mise à la terre est correcte avant l’utilisation. Mise à niveau Placez le lave vaisselle sur une surface plane et stable. Il est essentiel que le lave vaisselle soit installé parfaitement d’aplomb, faute de quoi il risque de mal fonctionner. Le cas échéant, réglez les pieds pour corriger la position.

Enlevez les restes d’aliments volumineux (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage. Faites tremper les poêles et les casseroles au fond desquelles il y a des restes brûlés avant de les placer dans les paniers. AVERTISSEMENTS :

• Veillez à ce que les plats soient solidement positionnés en sorte qu’ils ne puissent pas se renverser ou bloquer la rotation des bras d’aspersion pendant le cycle de lavage.
• Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture vers le bas et leurs cavités inclinées pour permettre à l’eau d’en sortir.
• N’empilez pas la vaisselle.
• Ne placez pas les verres trop près les uns des autres, car ils risquent de s’entrechoquer et de se casser.
• Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur.
• Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle. Articles ne pouvant pas être lavés dans un lave-vaisselle :
• Assiettes, pots et plats en bois
• Articles d’artisanat
• Plats en plastique (sauf s’il est indiqué qu’ils peuvent être lavés dans un lave-vaisselle)
• Plats et objets en cuivre, zinc, étain ou laiton.
• Vaisselle et couverts en argent

CHARGEMENT DU LAVE-VAISSELLE

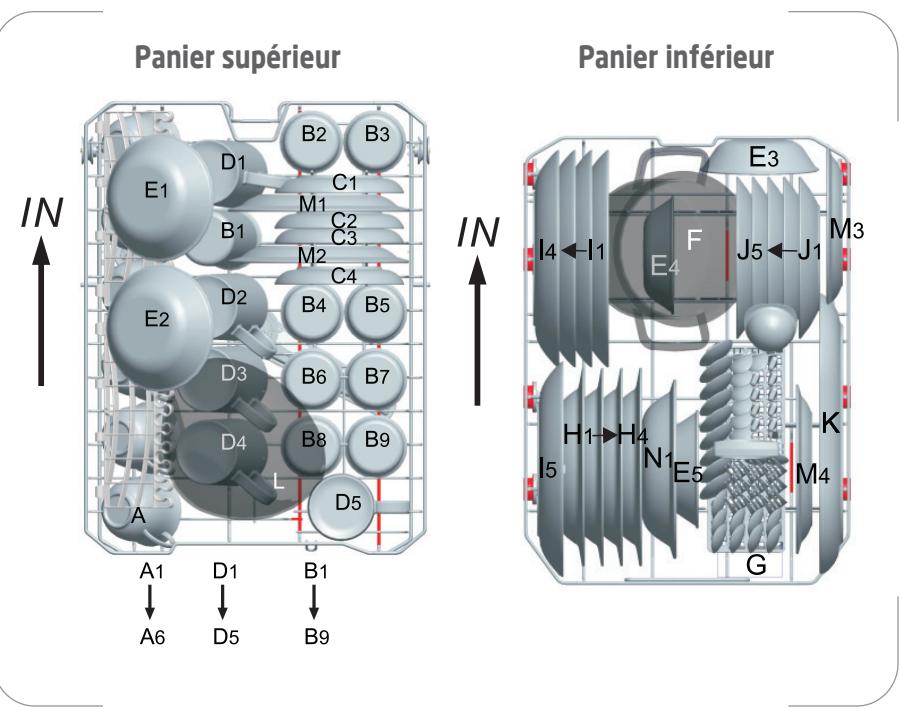

Charger les paniers supérieur et inférieur

• Le panier supérieur est conçu pour les articles délicats et légers, par exemple les verres, tasses, soucoupes, bols et plats peu profonds.
• Le panier inférieur est conçu pour les casseroles, couvercles, assiettes, saladiers, couverts, etc.
• Les plats de service et les grands couvercles doivent être placés sur les bords du panier en veillant à ce qu’ils ne gênent pas la rotation du bras de lavage.
• Placez les articles en sorte que l’eau puisse atteindre toutes les surfaces. Panier supérieur

Tasses Verres Soucoupes Bols Bols à dessert Petite marmite Panier à couverts

Assiettes creuses Assiettes Assiettes à dessert Plat ovale Bol en verre Petites assiettes en mélamine Bol en mélamine

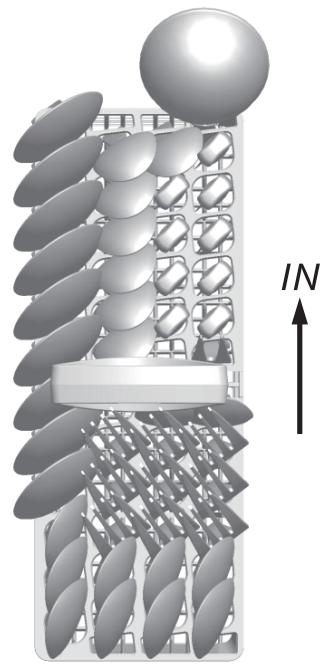

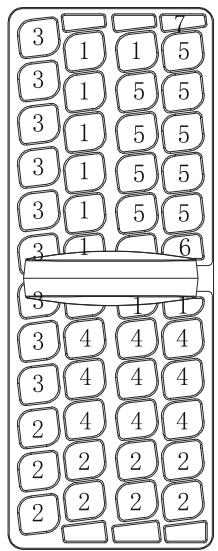

1/3/2024 10:58 AM Panier à couverts

Cuillères à café Cuillères à dessert Cuillères à soupe Fourchettes Ne laissez aucun objet dépasser du bas de la cuve. Chargez toujours les ustensiles tranchants avec le tranchant vers le bas !

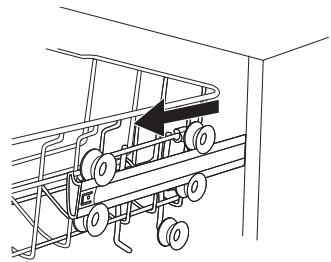

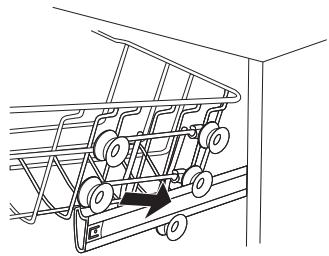

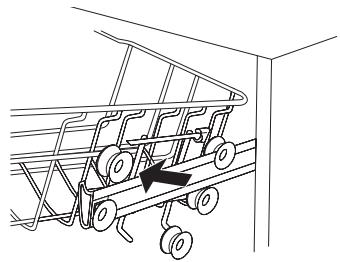

1. Tirez le panier supérieur.

2. Retirez le panier supérieur.

3. Remettez le panier supérieur

sur les roulettes supérieures ou inférieures.

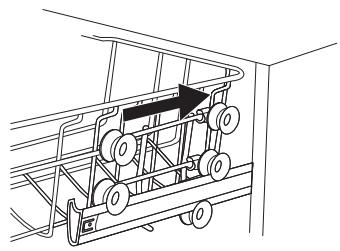

4. Poussez le panier supérieur.

Les pointes du panier inférieur servent à tenir les assiettes et les plateaux. Elles peuvent être rabattues pour laisser plus de place aux articles volumineux.

UTILISATION DE L’ADOUCISSEUR D’EAU

La dureté de l’eau dépend d’un endroit à un autre. Si l’eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d’un adoucisseur d’eau spécial fonctionnant avec du sel spécifiquement conçu pour éliminer les minéraux de l’eau. ATTENTION :

• Utilisez exclusivement du sel spécifiquement formulé pour les lavevaisselles domestiques.
• N’utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d’adoucissement d’eau.
• Remplissez le réservoir à sel avant de démarrer le programme de lavage. Ainsi, la solution excessivement saline sera immédiatement évacuée par l’eau. La présence prolongée d’eau salée dans le réservoir peut provoquer de la corrosion. Régler la consommation de sel

1. Après la mise en marche du lave-vaisselle, accédez au mode de réglage de

la consommation de sel en maintenant les touches

enfoncées pendant environ 5 secondes jusqu’à ce que l’écran affiche “H4”

2. Appuyez plusieurs fois sur

pour sélectionner le réglage adapté à la dureté de l’eau.

pour confirmer les réglages.

1/3/2024 10:58 AM Réglages d’usine : H4 Le sel n’est pas nécessaire lorsque le réglage est sur H0. SEL Remplissage du réservoir à sel Ne rajoutez du sel dans le réservoir que si l’indicateur lumineux du sel s’allume.

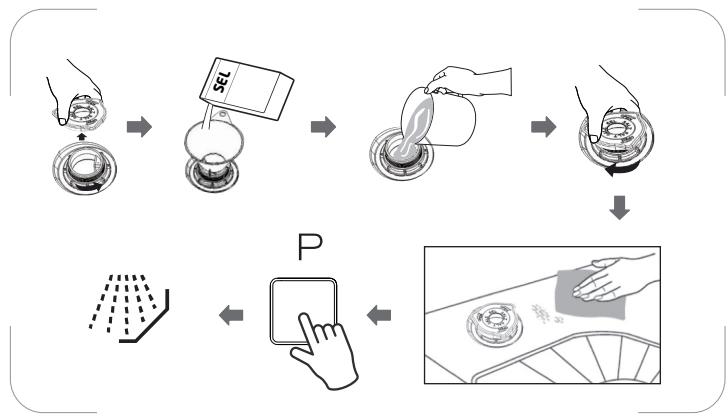

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir

2. Placez l’extrémité de l’entonnoir (fourni) dans le trou et versez environ 1,2kg

de sel pour lave-vaisselle.

3. Remplissez le réservoir à sel jusqu’à sa limite maximale avec de l’eau.

Il est normal qu’une petite quantité d’eau sorte du réservoir à sel.

4. Revissez fermement le bouchon.

5. Retirez tout le sel qui est tombé autour de l’ouverture du récipient et dans

la cuve. AVERTISSEMENT ! Le sel est corrosif, il est fortement recommandé de lancer un programme le plus court possible sans vaisselle après chaque remplissage du récipient de sel afin de laver le sel qui aurait pu être déversé dans la cuve REMARQUE : En fonction de la manière dont le sel se dissout, l’indicateur peut rester allumé même si le réservoir à sel est d’avertissement du sel rempli.

1/3/2024 10:58 AM UTILISATION DES DISTRIBUTEURS DE RINÇAGE ET DE DÉTERGENT Fonction du liquide de rinçage Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l’eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l’eau d’adhérer à la vaisselle. AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lavevaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d’autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil. Fonction du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et distribuer toute les saletés hors du lave-vaisselle. AVERTISSEMENT !

• Utilisation correcte du détergent Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle. Conservez le détergent dans un endroit frais et sec. Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.
• Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants. Remplissage à nouveau du distributeur de liquide de rinçage sur le panneau de À moins que l’indicateur d’alerte du produit de rinçage contrôle ne soit allumé, vous pouvez toujours estimer la quantité à partir de la couleur de l’indicateur du produit de rinçage. Lorsque le réservoir de liquide de rinçage est plein, l’indicateur sera complètement noir. La taille du point noir diminue à mesure que diminue le produit de rinçage. Vous ne devez jamais laisser le niveau de liquide de rinçage inférieur à 1/4. À mesure que le produit de rinçage diminue, la taille du point noir sur l’indicateur change, comme illustré ci-dessous. Plein

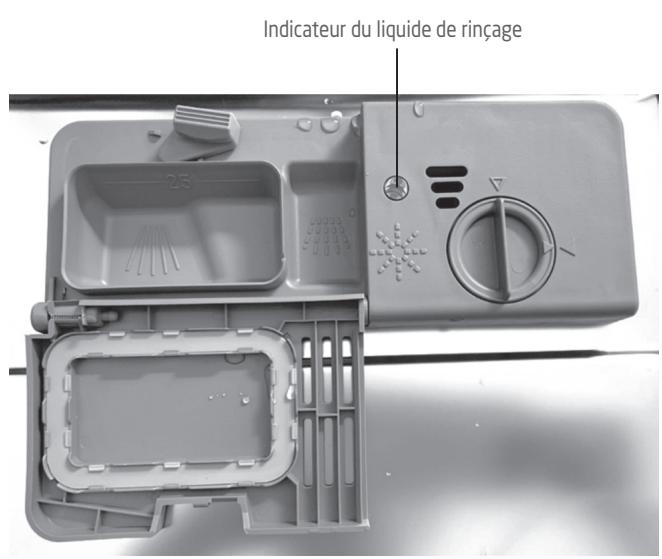

1/3/2024 10:58 AM Indicateur du liquide de rinçage Remplissage du distributeur de liquide de rinçage

1. Dévissez le bouchon du

distributeur de liquide de rinçage en le tournant dans le sens antihoraire et retirezle.

2. Versez le liquid de rinçage

jusqu’à ce que le reservoir soit plein. -L’indicateur visual du niveau à côté du bouchon doit être complètement noir.

3. Refermez le bouchon en

le tournant dans le sens horaire. REMARQUE : Nettoyez tout produit de rinçage renversé avec un chiffon absorbant pour éviter une formation excessive de mousse lors du prochain lavage.

1/3/2024 10:58 AM Réglage du distributeur du liquide de rinçage Le réservoir du liquide de rinçage dispose de six réglages. Plus le nombre est élevé, plus le lave-vaisselle utilise de liquide de rinçage. Si la vaisselle ne sèche pas correctement ou si elle est tachée, réglez le cadran sur le chiffre immédiatement supérieur, jusqu’à ce que votre vaisselle soit sans taches. Réduisez-le s’il y a des taches collantes sur la vaisselle ou un film bleuâtre sur la verrerie ou les lames de couteau. Remplissage du distributeur de détergent

1. Ouvrez le couvercle du

distributeur de detergent en poussant le loquet d’ouverture.

2. Ajoutez du detergent dans

le plus grand compartiment (A) pour le cycle de lavage principal. -Pour les charges de lavage plus sales, ajoutez également un peu de detergent dans le petit compartiment (B) pour le cycle de prélavage.

3. Fermez le couvercle et

appuyez dessus jusqu’à ce qu’il s’enclenche.

Programme Type de vaisselle Description du cycle Détergent Prélavage / Lavage principal Durée du programme (minutes) Energie (kWh) Consommation d’eau (L) Besoin liquide rinçage ? Pour une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d’aliments séchés Prélavage Lavage principal (62°C) Rinçage1 Rinçage2 Rinçage à chaud Séchage 3 / 14 g (ou 3-en-1)

1,20 16,4 Oui Pour la vaisselle raisonnablement sale, par exemple, marmites, assiettes, verres et poêles légèrement sales Prélavage Lavage principal (46°C) Rinçage à chaud Séchage 3 / 14 g (ou 3-en-1)

0,704 10,0 Oui Pour une vaisselle peu sale et les verres Lavage principal (45°C) Rinçage Rinçage à chaud Séchage 12 g (ou 3-en-1)

0,76 10,0 Oui Pour une vaisselle normalement sale nécessitant un lavage rapide Prélavage Lavage principal (60°C) Rinçage à chaud Séchage 3 / 12 g

0,84 10,0 Oui Un lavage plus court pour une vaisselle peu sale ne nécessitant pas de séchage Lavage principal (45°C) Rinçage à chaud 10 g

0,60 6,8 Non Pour rincer les salissures non adhérentes les plats Prélavage s.o.

0,01 3,6 Non REMARQUE : EN 60436 : Ce programme est le cycle test, Informations de test comparatif selon la norme EN 60436.

Le programme eco convient au lavage d’une vaisselle normalement sale, qu’il constitue le programme le plus efficace en termes de consommations combinées d’énergie et d’eau et qu’il est utilisé pour évaluer la conformité de l’appareil avec la législation européenne en matière d’écoconception.

Charger le lave-vaisselle ménager jusqu’à la capacité indiquée par le fabricant contribuera à économiser de l’énergie et de l’eau. Le prérinçage manuel de la vaisselle augmente la consommation d’énergie et d’eau et n’est pas recommandé. Laver la vaisselle au moyen d’un lave-vaisselle consomme généralement moins d’énergie et d’eau en fonctionnement que de laver la vaisselle à la main quand le lave-vaisselle ménager est utilisé conformément aux instructions du fabricant. Les valeurs données pour les programmes autres que le programme eco sont purement indicatives.

DÉMARRER UN CYCLE DE LAVAGE

1. Ouvrez le robinet d’eau.

2. Ouvrez la porte du lave-vaisselle.

3. Inspectez les filtres.

- Assurez-vous qu’ils sont propres et correctement positionnés. Référezvous au paragraphe « Nettoyage et entretien ».

4. Vérifiez qu’il y a du sel et du liquide de rinçage dans l’appareil.

5. Chargez la vaisselle.

- Vérifiez que les bras d’aspersion peuvent tourner librement.

6. Ajoutez la quantité requise de détergent dans le distributeur conformément

aux indications du tableau « Programmes de lavage ».

7. Fermez bien la porte du lave vaisselle.

8. Appuyez sur pour démarrer le lave-vaisselle.

pour sélectionner le programme de lavage

9. Appuyez plusieurs fois sur

souhaité. - Le voyant du programme correspondant clignotera. - Minuteur de démarrage différé : Le minuteur de démarrage différé vous permet de différer le démarrage du programme de lavage de 1 heure à 24 heures. jusqu’à ce que l’heure de démarrage Appuyez plusieurs fois sur différée souhaitée s’affiche à l’écran. Une fois le retardateur réglé, appuyez sur pour activer la fonction. Pour annuler le départ différé, appuyez sur .

10. Utilisez la fonction 3-en-1 :

Votre lave-vaisselle dispose d’une fonction 3 en 1 qui ne nécessite ni sel ni produit de rinçage mais une pastille détergente 3 en 1 pour nettoyer votre vaisselle. Lors de l’utilisation d’une pastille détergente 3 en 1, les voyants lumineux du produit de rinçage et du sel ne s’allument plus. Il peut être utile de sélectionner le réglage le plus bas possible pour la dureté de l’eau. Avant d’utiliser les pastilles détergentes 3 en 1, vous devez d’abord vérifier que la dureté de votre eau est compatible avec l’utilisation de ces produits, conformément aux instructions des fabricants de détergents (figurant sur l’emballage du produit). Les pastilles de détergent de différentes marques se dissolvent à des vitesses

1/3/2024 10:58 AM différentes. C’est pourquoi certains détergents ne peuvent pas se dissoudre et développer tout leur pouvoir nettoyant lors de cycles courts. Il convient donc d’utiliser des cycles longs lorsque vous utilisez des pastilles de détergent, afin de garantir l’élimination complète des résidus de détergent. Cette fonction ne peut être sélectionnée que pour les programmes Intensif, Eco ou Verre. Pour sélectionner la fonction « 3-en-1 » : et le voyant lumineux correspondant clignotera sur Appuyez sur l’écran. et le b. Le cycle de lavage 3 en 1 sera disponible après avoir appuyé sur cessera de clignoter. voyant lumineux

Pour annuler la fonction « 3-en-1 » : Pour annuler le cycle de lavage 3 en 1, veuillez suivre les instructions « Changement de programme en cours ». Si vous décidez de passer à l’utilisation d’un système de détergent standard, il est recommandé de : a. Remplir à nouveau les compartiments à sel et à produit de rinçage. b. Régler le paramètre de dureté de l’eau sur la position la plus élevée possible et effectuer trois cycles normaux à vide. c. Régler à nouveau la dureté de l’eau en fonction des conditions en vigueur dans votre région (pour plus d’informations, reportez-vous à votre manuel d’instructions). pour lancer le lavage.

Le voyant du programme cessera de clignoter. Lorsque le retardateur est activé, le témoin lumineux s’allume. devant le délai sélectionné. Une fois le délai écoulé, l’appareil se met en marche automatiquement

12. Une fois le programme terminé, le lave-vaisselle sonnera et

13. Attendez quelques minutes avant d’ouvrir la porte du lave-

1/3/2024 10:58 AM vaisselle afin d’éviter les brûlures. - Ouvrez la porte avec précaution. De la vapeur chaude peut s’échapper lors de l’ouverture de la porte ! - Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez environ 15 minutes avant de retirer la vaisselle. De cette façon, ils seront plus frais et le séchage sera amélioré

14. Sortez la vaisselle de l’appareil.

Le cycle de lavage ne pourra pas démarrer si la porte du lavevaisselle est ouverte ou si elle est mal fermée. N’ouvrez pas la porte tant que le lave-vaisselle fonctionne : vous risqueriez de vous brûler avec les jets d’eau bouillante. Ajouter de la vaisselle supplémentaire Un plat oublié peut être ajouté à tout moment avant l’ouverture du distributeur de détergent. Si tel est le cas, suivez les instructions ci-dessous :

1. Appuyez sur pour mettre le fonctionnement en pause .

2. Attendez 5 secondes puis ouvrez la porte.

3. Ajoutez les plats oubliés.

.Le programme reprend à partir du point où vous l’avez

interrompu. Changement d’un programme de lavage en cours Un cycle de lavage ne peut être modifié que s’il a fonctionné pendant une courte période, sinon le détergent aura déjà été libéré et le lave-vaisselle aura déjà vidangé l’eau de lavage. Dans ce cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivez les instructions ci-dessous :

1. Appuyez sur . pour éteindre le lave-vaisselle.

2. Appuyez à nouveau sur . pour démarrer le lave-vaisselle.

pour sélectionner le programme de lavage

3. Appuyez plusieurs fois sur

pour démarrer le programme. Fonction sécurité enfants La fonction sécurité enfants de votre lave-vaisselle évite les changements involontaires de programme et empêche les enfants de jouer avec les commandes pendant que l’appareil fonctionne. Pour activer cette fonction, maintenez appuyées les deux touches en même temps enfoncés durant plus de 3 secondes. Le témoin de verrouillages s’allume. Pour désactiver cette fonction, maintenez appuyées les deux mêmes touches enfoncés durant plus de 3 secondes. Le témoin de verrouillage clignote.

Éteignez et débranchez toujours l’appareil avant de le nettoyer. Pour éviter que de l’eau ne pénètre dans les composants électriques et le verrouillage de la porte, n’utilisez pas de spray nettoyant. N’utilisez pas de nettoyants abrasifs ou de tampons à récurer car ils peuvent endommager le revêtement de la surface. Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d’eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L’eau est pompée par le bras d’aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans le bras d’aspersion. L’eau sale est pompée et remplacée par de l’eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé). REMARQUE : Une eau trop dure affecte le fonctionnement du lave-vaisselle. L’eau dure provoque également des dépôts d’hydroxyde de calcium (pellicule blanche) et/ ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre. Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au monis une fois par semaine). Nettoyage de la porte et du joint de porte Nettoyez régulièrement les joints de la porte avec un chiffon doux et humide pour éliminer les dépôts d’aliments. Lors du chargement du lave-vaisselle, des résidus d’aliments et de boissons peuvent s’égoutter sur les côtés de la porte du lave-vaisselle. Ces surfaces sont en dehors de la cuve de lavage et ne sont pas accessibles par l’eau des bras d’aspersion. Tout dépôt doit être essuyé avant la fermeture de la porte. Nettoyage du panneau de contrôle Si un nettoyage est nécessaire, essuyez le panneau de contrôle uniquement

1/3/2024 10:58 AM avec un chiffon doux et humide. Nettoyage du dispositif de filtrage Le dispositif de filtrage situé à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris récupérés peuvent obstruer les filtres. Vérifiez régulièrement l’état des filtres et nettoyez-les au besoin sous l’eau courante. Le système de filtration se compose d’un filtre pour gros débris, d’un filtre plat (filtre principal) et d’un micro-filtre (filtre fin).

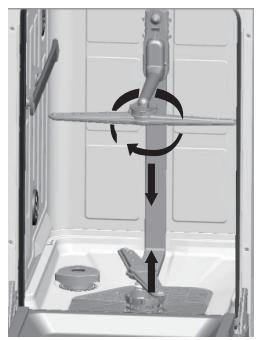

Les aliments et les débris seront piégés par un jet spécial sur le bras de pulvérisation inférieur.

2. Filtre pour gros débris

Les gros débris, tels que les os et le verre, qui risquent de boucher l’évacuation, sont piégés dans le filtre pour gros débris. Pour retirer un résidu coincé dans ce filtre, appuyez doucement sur les robinets situés sur le dessus de ce filtre et soulevez-le.

Ce filtre retient la saleté et les résidus alimentaires dans la zone du puisard et les empêche de se redéposer sur la vaisselle pendant un cycle. Tournez l’ensemble du filtre dans le sens inverse des aiguilles d’une montre, puis soulevez-le.

Soulevez le filtre plat.

1/3/2024 10:58 AM Séparez les filtres et rincez tous les filtres sous l’eau courante à l’aide d’une brosse douce. Nettoyez les filtres une fois par semaine. Remettez le filtre plat et l’ensemble du filtre en place en les tournant dans le sens des aiguilles d’une montre jusqu’à ce qu’ils se verrouillent en position. ATTENTION : N’utilisez jamais l’appareil sans les filtres. Nettoyage des bras d’aspersion Il est nécessaire de nettoyer régulièrement les bras d’aspersion, faute de quoi les produits chimiques pour l’eau dure obstrueraient les jets des bras d’aspersion et les roulements. Pour nettoyer les bras d’aspersion, suivez les instructions ci-dessous : Pour retirer le bras d’aspersion supérieur, dévissez l’écrou dans le sens des aiguilles d’une montre pour faire sortir la rondelle du bras d’aspersion et retirez le bras. Pour retirer le bras d’aspersion inférieur, tirez-le. Lavez les bras dans de l’eau savonneuse et tiède et utilisez une brosse douce pour nettoyer les jets. Remettez-les en place après les avoir soigneusement rincés. Précautions contre le gel Veuillez prendre des mesures de protection contre le gel sur le lave-vaisselle en hiver. Après chaque cycle de lavage, procédez comme suit :

1. Coupez l’alimentation électrique du lave-vaisselle à la source d’alimentation.

2. Fermez l’alimentation en eau et débranchez le tuyau d’arrivée d’eau de la

3. Vidangez l’eau du tuyau d’arrivée et de la vanne d’eau (utilisez une casserole

pour recueillir l’eau).

4. Reconnectez le tuyau d’arrivée d’eau à la vanne d’eau.

5. Retirez le filtre du fond de la cuve et utilisez une éponge pour absorber l’eau

du puisard. Après chaque lavage Après chaque lavage, fermez l’alimentation en eau de l’appareil et laissez la porte légèrement ouverte afin que l’humidité et les odeurs ne restent pas emprisonnées à l’intérieur. Pas de solvants ou de nettoyage abrasif Pour nettoyer l’extérieur et les pièces en caoutchouc du lave-vaisselle, n’utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l’eau tiède savonneuse. Pour éliminer les taches ou les traces de la surface intérieure, utilisez un chiffon imbibé d’eau et un peu de vinaigre, ou un produit nettoyant spécialement conçu pour lave-vaisselle. Lorsque le lave-vaisselle n’est pas utilisé pendant une longue durée Il est recommandé d’exécuter un cycle de lavage avec le lave-vaisselle vide puis retirez la fiche de la prise de courant, coupez l’alimentation en eau et laissez la porte de l’appareil légèrement ouverte. Cela permettra de préserver les joints de la porte et d’empêcher la formation d’odeurs dans l’appareil. Déplacement de votre appareil Si vous devez déplacer l’appareil, essayez de le maintenir en position verticale. Si nécessaire, il peut être placé sur le dos. Nettoyage des joints L’un des facteurs responsables de la formation d’odeurs dans le lave-vaisselle est la nourriture qui reste emprisonnée dans les joints. Un nettoyage régulier avec une éponge humide empêchera ces odeurs.

Avant d’appeler pour une réparation L’examen des tableaux des pages suivantes peut vous aider à solutionner le problème. Problème Causes possibles Solution possible Le fusible a grillé ou le disjoncteur s’est déclenché. Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres appareils branchés sur le même circuit électrique que le lave-vaisselle. L'alimentation en électricité n'est pas activée. Vérifiez que le lave-vaisselle est allumé et que sa porte est complètement fermée. Vérifiez que le câble électrique est bien branché dans la prise de courant. La pression de l'eau est faible. Vérifiez que l'alimentation en eau est correctement raccordée et que l'eau est ouverte. Le tuyau de vidange est plié. Inspectez le tuyau de vidange. Les filtres sont encrassés. Nettoyez les filtres (voir le paragraphe « Nettoyage des filtres »). L’évier de la cuisine est bouché. Vérifiez que l’évier de la cuisine se vide correctement. Si l’évier de la cuisine ne se vide pas, demandez à un plombier de l’inspecter Le détergent utilisé est inapproprié. Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselles afin d’éviter qu’il n’y ait de la mousse. Si de la mousse se forme, ouvrez la porte du lave-vaisselle et attendez qu’elle se réduise. Ajoutez quelques litres (env 5L) d’eau froide au fond du lave-vaisselle. Fermez la porte du lave-vaisselle puis sélectionnez n’importe quel cycle. Initialement, le lave-vaisselle videra l’eau. Ouvrez la porte une fois la vidange terminée et vérifiez si la mousse a disparu. Si nécessaire, répétez cette opération. Du liquide de rinçage a été renversé. Essuyez toujours tout liquide de rinçage qui aurait débordé. Les surfaces intérieures de la cuve sont tachées. Le détergent utilisé contient du colorant. Assurez-vous que le détergent ne contient pas de colorant. Les surfaces internes sont recouvertes d'un film blanc. Il est dû aux minéraux contenus dans l'eau dure. Nettoyez l'intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc). N’utilisez jamais aucun produit autre que des détergents spécifiquement conçus pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse. Les couverts ne sont pas résistants à la corrosion. Évitez de laver au lave-vaisselle les articles qui ne résistent pas à la corrosion. Un programme n'est pas exécuté après l'ajout de sel pour lave-vaisselle. Des traces de sel ont pénétrées dans le cycle de lavage. Exécutez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Le bouchon du réservoir à sel est desserré. Vérifiez que le bouchon est sécurisé. Le lave-vaisselle ne démarre pas L’eau n’est pas pompée dans le lave-vaisselle. Il y a de la mousse dans la cuve. Il y a des traces de rouille sur les couverts.

1/3/2024 10:58 AM Les plats s’entrechoquent les uns contre les autres. Les bras d’aspersion Consultez le chapitre « Charger les paniers » pour repositionner la vaisselle. Les plats n’ont pas été correctement positionnés. Consultez le chapitre « Charger les paniers ». Le programme de lavage sélectionné est trop doux. Choisissez un programme plus intensif. Consultez le tableau « Programmes de lavage ». Une quantité insuffisante de détergent a été utilisée ou le détergent utilisé n’est pas approprié. Utilisez davantage de détergent ou changez-en. Les bras d’aspersion sont bloqués. Modifiez la position des plats pour qu’ils ne gênent pas la rotation des bras d’aspersion. Les filtres ne sont pas propres ou ne sont pas correctement positionnés. Nettoyez et/ou installez correctement les filtres. Nébulosité sur la verrerie Combinaison d'eau douce avec trop de détergent Utilisez moins de détergent si votre eau est douce et sélectionnez un cycle plus court pour laver la verrerie et la nettoyer. Des taches blanches apparaissent sur la vaisselle et les verres Les eaux dures peuvent provoquer des dépôts de tartre. Ajoutez du détergent Les plats n’ont pas été correctement positionnés. Consultez le chapitre « Charger les paniers ». Le réservoir de liquide de rinçage est vide ou n'est pas assez rempli. Augmentez la quantité de liquide de rinçage ou rajoutez-en. Un programme non approprié a été sélectionné. Sélectionnez un programme dont la durée de lavage est plus longue. Remplissage excessif du distributeur ou déversement de produit de rinçage. Veillez à ne pas trop remplir le distributeur de produit de rinçage. Un déversement de produit de rinçage pourrait provoquer un excès de mousse et entraîner un débordement. Essuyez tout déversement à l’aide d’un chiffon humide. Le lave-vaisselle n'est pas correctement nivelé. Assurez-vous que le lave-vaisselle est nivelé. Débordement. Le système est conçu pour détecter un débordement. Lorsqu'un débordement est détecté, il arrête la pompe de circulation et met en marche la pompe de circulation est arrêtée et la pompe de vidange se met en marche. Taches de thé ou de café Utilisez une solution composée de 1/2 tasse d’eau de Javel et de 3 tasses d’eau chaude pour enlever les taches à la main. AVERTISSEMENT ! Vous devez attendre 20 minutes après un cycle pour laisser les éléments chauffants refroidir avant de nettoyer l’intérieur, sinon vous risquez de vous brûler. Les dépôts de fer dans l'eau peuvent entraîner la formation d'une pellicule. Vous devez appeler une société spécialisée dans les adoucisseurs d'eau pour obtenir un filtre spécial. Le lave-vaisselle est bruyant. La vaisselle n’est pas propre. Les plats ne sèchent pas bien. Le lave-vaisselle fuit. La pompe de vidange ne s'arrête pas. Film jaune ou brun sur les surfaces intérieures

1/3/2024 10:58 AM Le couvercle du distributeur de détergent ne peut pas être fermé correctement. Des résidus de détergent obstruent le loquet. Nettoyez le détergent qui se trouve dans le loquet. Du détergent reste dans les godets du distributeur. La vaisselle bloque les godets de détergent. Rechargez la vaisselle correctement. Vapeur Phénomène normal De la vapeur sort de l'évent situé près du loquet de la porte pendant le séchage et l'évacuation de l'eau. Marques noires ou grises sur la vaisselle Des ustensiles en aluminium ont frotté la vaisselle. Utilisez un nettoyant abrasif doux pour éliminer ces marques. De l'eau stagne au fond de la cuve. Ce phénomène est normal. Une petite quantité d'eau propre autour de la sortie au fond de la cuve permet de lubrifier le joint d'étanchéité. Codes d’erreur Lorsque certains dysfonctionnements se produisent, l’appareil affiche des codes d’erreur pour vous avertir. Codes Signification Causes possibles

Porte ouverte La porte est ouverte alors que le lave-vaisselle fonctionne.

Arrivée d'eau Dysfonctionnements de l'arrivée d'eau.

Évacuation de l’eau Dysfonctionnement de l'évacuation de l'eau

Capteur de température Dysfonctionnement du capteur de température.

Trop-plein / fuite. Un débordement se produit/une fuite d'eau se produit.

Fuite d’eau. Une fuite d'eau se produit

Résistance Un échauffement anormal se produit. AVERTISSEMENTS ! En cas de débordement, fermez l’alimentation principale en eau avant d’appeler un réparateur. S’il y a de l’eau dans le bac de base en raison d’un trop-plein ou d’une petite fuite, l’eau doit être retirée avant de redémarrer le lave-vaisselle.

RÈGLEMENT DÉLÉGUÉ (UE) 2019/2017 DE LA COMMISSION en ce qui concerne l’étiquetage énergétique des lave-vaisselle ménagers Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © | Proline Adresse du fournisseur: 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France Référence du modèle: SDW4910WH2, SDW4910SL2 Paramètres généraux du produit: Paramètre Valeur Capacité nominale (a ) (ps) IEE (a)

55,9 Indice de performance de lavage (a) Paramètre Valeur Hauteur

Dimensions en cm Classe d’efficacité énergétique (a) 1,130 Indice de performance de séchage (a) Consommation d’énergie en kWh [par cycle], sur la base du programme eco avec alimentation en eau froide. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil. 0,704 Consommation d’eau en litres [par cycle], sur la base du programme eco. La consommation d’eau réelle dépend des conditions d’utilisation de l’appareil et de la dureté de l’eau. Durée du programme (a) (h:min) 4:00 Type Émissions de bruit acoustique dans l’air (a) (dB(A) re 1 pW)

1,090 10,0 à pose libre Classe d’émission de bruit acoustique dans l’air (a)

Mode arrêt (W) (le cas échéant) 0,49 Mode veille (W) (le cas échéant) 0,60 Démarrage différé (W) (le cas échéant) 1,00 Mode veille avec maintien de la connexion au réseau (W) (le cas échéant) s.o. Durée minimale de la garantie offerte par le fournisseur: 24 mois Informations complémentaires: Lien internet vers le site web du fournisseur où se trouvent les informations visées à l’annexe II, point 6, du règlement (UE) 2019/2022 de la Commission: www.darty.com / www.vandenborre.be (a) Pour le programme eco. Pour accéde aux informations sur le modèle stocées dans la base de données des produits : Cliquer sur le lien https://eprel.ec.europa.eu/screen/product/dishwashers2019/1675166 https://eprel.ec.europa.eu/screen/product/dishwashers2019/1675167

1/3/2024 10:58 AM SERVICE DE RÉPARATION ET PIÈCES DE RECHANGE Ne démontez pas et ne réparez pas l'appareil vous-même. Ne pas respecter cette consigne peut entraîner un choc électrique ou des blessures. Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY. Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande. Veuillez noter ! Tous les appareils ont une garantie de 2 ans. La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle. Contactez-nous : www.darty.com 24 heures / 24 7 jours / 7 129 Avenue Gallieni, 93140 Bondy, France www.vandenborre.be 8h – 18h Lundi à Samedi Slesbroekstraat 101 1600 Sint-Pieters-Leeuw Belgium

En tant que distributeur responsable, nous accordons une grande importance à la protection de l’environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d’emballage. Cela aidera à préserver les ressources naturelles et à garantir qu’il soit recyclé d’une manière respectueuse de la santé et de l’environnement. Vous devez jeter ce produit et son emballage selon les lois et les règles locales. Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie. Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune. Apportez l’appareil à un point de collecte local pour qu’il soit recyclé. Certains centres acceptent les produits gratuitement. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée. Etablissements Darty & fils ©, 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France 31/01/2024

27 – 38 Duro 3,8 – 5,4
