Type d'appareil	Hotte aspirante
Mode d'installation	Murale
Matériau	Acier inoxydable
Nombre de vitesses	3
Type de commande	Manuelle
Éclairage	Lampe halogène
Type de filtre	Filtre à graisse métallique
Filtre à charbon actif	Optionnel
Débit d'air	Non précisé
Niveau sonore	Non précisé
Puissance moteur	Non précisé
Dimensions (L x P x H)	Non précisé
Poids	Non précisé
Type d'évacuation	Évacuation extérieure ou recyclage
Couleur	Acier inoxydable

FOIRE AUX QUESTIONS - LEIHDC9OCR FALCON

Qu'est-ce que le FALCON LEIHDC9OCR ?

Le FALCON LEIHDC9OCR est un appareil électronique conçu pour la capture et le traitement d'images, idéal pour des applications variées.

Comment installer le FALCON LEIHDC9OCR ?

Pour installer le FALCON LEIHDC9OCR, suivez les instructions dans le manuel d'utilisation, en vous assurant que tous les câbles sont correctement connectés et que l'appareil est alimenté.

Pourquoi mon FALCON LEIHDC9OCR ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également si le fusible de l'appareil est grillé.

Comment résoudre un problème d'image floue ?

Vérifiez que l'objectif est propre et exempt de poussière. Ajustez la mise au point et assurez-vous que l'éclairage est adéquat.

L'appareil ne se connecte pas à mon ordinateur, que faire ?

Vérifiez que les drivers nécessaires sont installés sur votre ordinateur. Essayez un autre port USB ou un autre câble.

Comment mettre à jour le logiciel du FALCON LEIHDC9OCR ?

Rendez-vous sur le site officiel de FALCON, téléchargez la dernière version du logiciel, puis suivez les instructions pour l'installation.

Que faire si l'appareil surchauffe ?

Éteignez l'appareil et laissez-le refroidir. Assurez-vous qu'il est bien ventilé et qu'aucun objet ne bloque les évents de refroidissement.

Comment contacter le support technique ?

Vous pouvez contacter le support technique de FALCON via leur site web, par email ou par téléphone.

MODE D'EMPLOI LEIHDC9OCR FALCON

Si vous suivez attentivement les recommendations contenues dans ce mode d'emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 19

CHARACTERISTIQUES 20

INSTALLATION 21

UTILISATION 24

ENTRETIEN 25

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d'ù à une installation non correcte ou non conforme aux règles de l'art.

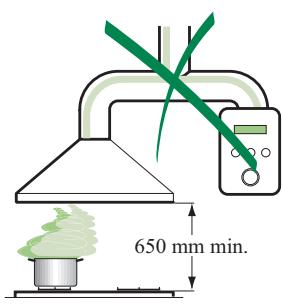

• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650~mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposee à l'intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectué conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120mm . Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèils qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a ete concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense quand la hotter est en service.
• Toujours regler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas etre utiliser par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterolir la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

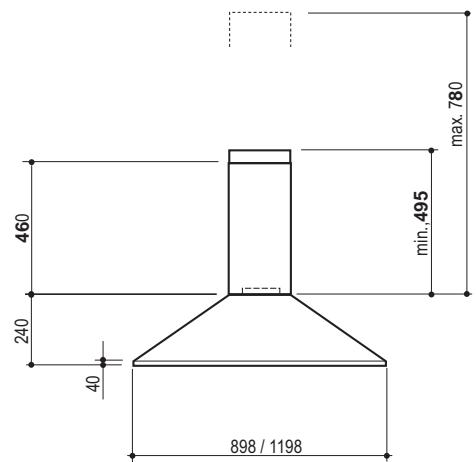

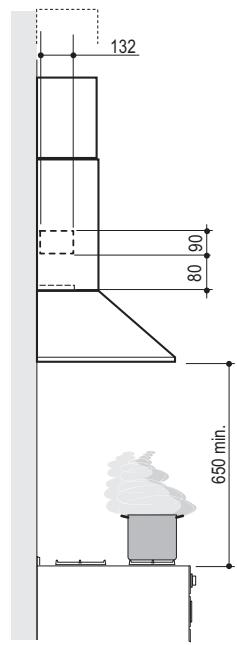

Encombrement

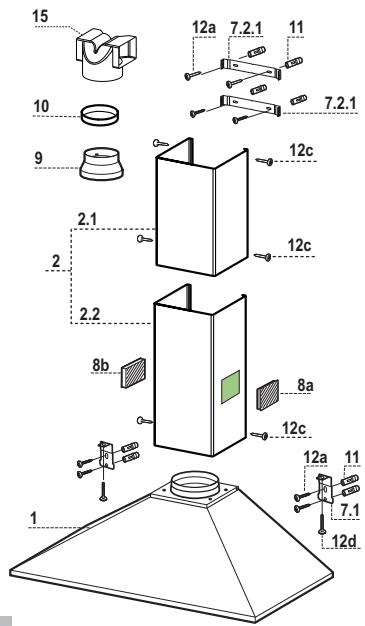

Composants

Réf. Q. te Composants de Produit
1 1 Corps Hotte equipe de:Comandes, Lumiere,Groupe Ventilateur,Filtres
2 1 Cheminée Telescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
8a 1 Grille en Direction Droite Sortie Air
8b 1 Grille en Direction Gauche Sortie Air
9 1 Flamque de Réduction Ø 150-120 mm
10 1 Flasque 己 120-125 mm
15 1 Raccord Sortie Air

Réf. Q.té Composants pour l'installation
7.1 2 Brides Fixation Corps Hotte
7.2.1 2 Brides Fixation Cheminée Supérieure
11 8 Chevilles
12a 8 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
12d 2 Vis M4 x 25

Q. te Documentation

1 Manuel d'instructions

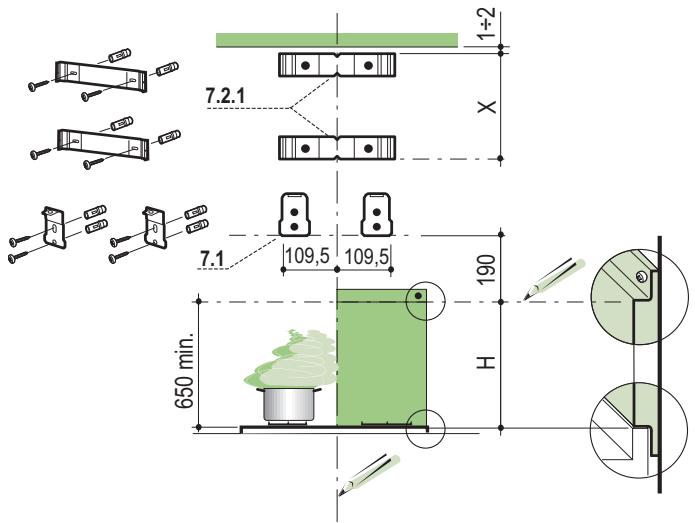

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases: à la cote H (H=hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué, la bride 7.1 à 109,5 mm de la ligne verticale de repère, et 190 mm au-dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côte opposé.

L'Embase doit être montée avant d'instructor le corps de la hotte et si l'on souhaite la fixer au mur par lehaut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris reconnaissance de toutes les dimensions finale des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en inscrant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.

• Marquer les centres des deux trough de l'intercalaire supérieur.

• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

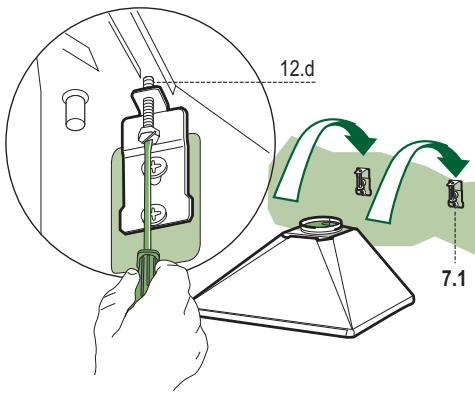

Montage Corps Hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotter pour en niveler le corps.

Branchements

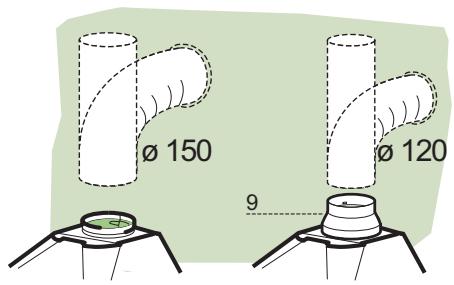

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrres anti-odeur au charbon actif.

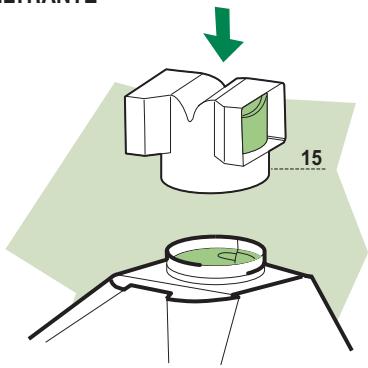

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie 15 sur la sortie du corps de la hotte.
• Les grilles de direction sortie air doivent être montées après l'installation de la cheminée inférieure.
  S'assurer de la presence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

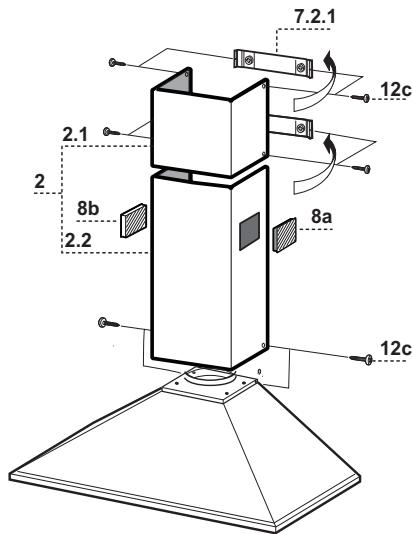

Montage Cheminée

Cheminée supérieure

• Elargir légerement les deux bords lateriaux, et les accrocher derrières les brides 7.2.1; reférer jusqu'à la butée.
  Fixer laterralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords lateriaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; reférer jusqu'à la butée.
• Fixer léta ralement la partie inférieure au corps hose, à l'aide des deux 2 vis 12c fournies.
• Pour la version filtrante, appliquer les grilles en direction 8a - 8b dans les logements appropriés, pour que les symboles de direction soient orientés vers le haut et la partie avant de la hotte. S'assurer également qu'elles soient bien insérées dans les raccord 15.

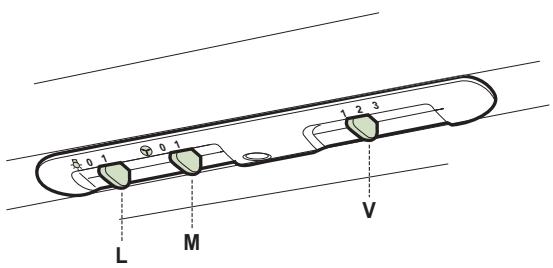

Tableau de commande

L	Lumières	Allume et étèint l'éclairage.
M	Moteur	Allume et étèint le moteur aspiration.
V	Vitesses	Détermine les vitesses d'exploitation ainsi subdivisées:1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.2. Vitesse moyen pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

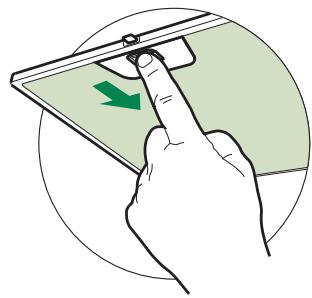

NETTOYAGE Filtres ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus souvent en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrête du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Filtre anti-odeur (Version filtrante)

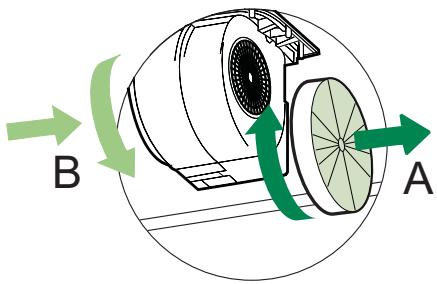

REplacement Filtre AU CHARBON ACTIF

Ils ne sont pas lavables ni regénérables; les replacer tous les 4 mois d'utilisation ou plus frequentlyment pour une'utilisation très intense.

• Retirer les filtres anti-grasse.
• Retirer les filtres anti-odeur au charbon actif satures, comme indiqué (A).
• Monter les nouveaux filtrés (B).
• Remonter les filtrres anti-graisse.

Eclairage

REPLACEMENT LAMPES

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplaçer par des nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot et remis au point de ramassage concerne, se chargeant du recyclage du materiel eletrique et electronique. En you assurant que ce produit est elimine correctement, you favorise la prevention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin ou vous avrez acheté le produit.
