MODE D'EMPLOI HAVGSD4HBN HAIER

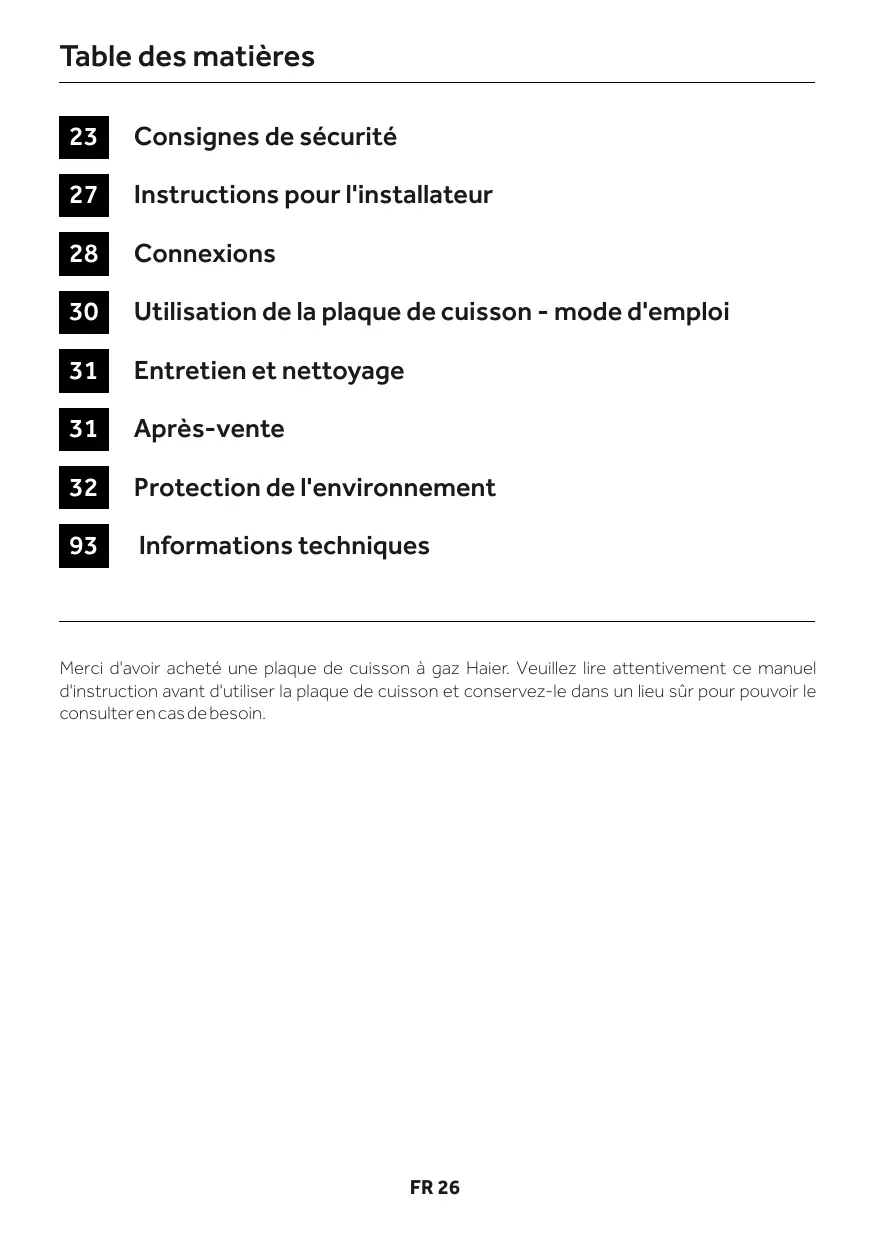

| 23 | Consignes de sécurité |
| 27 | Instructions pour l'instantiateur |
| 28 | Connexions |
| 30 | Utilisation de la plaque de cuisson - mode d'emploi |
| 31 | Entretien et nettoyage |
| 31 | Après-vente |
| 32 | Protection de l'environnement |
| 93 | Informations techniques |
Merci d'avoir acheté une plaque de cuisson à gaz Haier. Veuillez lire attentivement ce manuel d'instruction avant d'utiliser la plaque de cuisson et conservez-le dans un lieu sûr pour pouvoir le consulter en cas de besoin.
L'installation d'un apparéil electroménager peut être une opération compliquée qui, si elle n'est pas effectué correctement, peut nuire sérieusement à la sécurité des consommateurs. C'est pour cette raison que la tâche doit être exécutée par une personne professionnellement qualifiée qui l'executera conformément aux règlementations techniques en vigueur. Dans le cas où ce conseil est ignoré et que l'installation est effectué par une personne non qualifiée, le fabricant décline toute responsabilité pour toute défaillance technique du produit, qu'elle entraîne ou non des dommages aux marchandises ou des blessures aux personnes.
INTÉGRATION
La plaque de cuisson peut etre installeree sur n'importe quel plan de travail résistant a la chaleur a une tempereure de 100^ et ayant une epaisieur de 25 a 45 mm. Les dimensions de l'insert a couper du plan de travail sont indiquees a la figure 2^ .Lorsqu'il y a un espace accessible entre la plaque integree et la cavite dessous, une paroi de separation en materiaiu isolant doit etre insereee (bois ou materiaiu similaire) (figure 3^ ).Sila plaque de cuisson est installee juste a coted'un meuble,la distance entre la plaque de cuisson et le meuble doit etre d'au moins 15 cm,tandis que la distance entre la decoupe et le mur situé a I'arriere doit etre d'au moins 7 cm ; alors que la distance entre la plaque de cuisson et la paroi arrriere doit etre d'au moins 70 mm pour les plaques de cuisson de commande avant et 50 mm pour les plaques de cuisson de commande laterales.La distance entre la plaque de cuisson et toute autre unité ou appareel au-dessus de cellec ci (p.ex.une hotte aspirante) ne doit pas etre inférieure a 700 mm (figure 4^ ).Les objets metalliques dans le tiroir peuvent atteindre des températures elevées en raison de la recirculation d'air.II est donc recommanced'utiliser un panneau de bois intermediaire.Important - Le schema de la figure 1^ montre comment le scellant doit etre applique.
L'unité de la plaque de cuisson est équipée en fixant les pince de fixation fournies à l'aide des trous situés à la base de l'appareil.
Lorsqu'une plaque de cuisson de 75 cm est
montée sur un four intégré, ce dernier doit être refroidi par ventilation.
Lorsqu'une plaque de cuisson de 60 cm est montée sur un four intégré, ce dernier doit être refroidi par ventilation.
Cet apparéil doit être installé conformément à la réglementation en vigueur et utilise unquivalent dans un espace bien ventilé. Lisez ces instructions avant d'installer ou d'utiliser cet apparéil. Un apparéil de cuisson à gaz produit de la chaleur et de l'humidité dans la zone dans laquelle il est installé. Pour cette raison, vous devriez assurer une bonne ventilation soit en gardant tous les passages d'air naturel ouverts, soit en installerant une hotte aspirante munie d'un conduit d'évacuation. Une utilisation intensive et prolongée de l' apparéil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre ou une augmentation de la vitesse du ventilateur électricque, sivous en avez un.
Si une hotte ne peut pas etre installeree, un ventilateur electrique doit etre monte sur un mur extérieur ou une fenetre pour s'assurer qu'il y a une ventilation adequate. Le ventilateur electrique doit etre en mesure d'effectuer un changement d'air complet dans la cuisine 3-5 fois par heures. L'installateur devrait respecter les normes nationales en vigueur.
RACCORDEMENT ÉLECTRIQUE (POUR LE R.-U. SEULEMENT) Avertissement - cet apparéil doit être mis à la terre
Cet apparéil est concu pour un usage domestique uniquement. Le raccordement à l'alimentation principale doit être effectué par un électricien compétent, en veillant à ce que toutes les réglementations en vigueur concernant ces installations soient respectées. L' apparéil ne doit être raccordé qu'à un embranchement approprié, une fiche/prise de 3 broches de 13 ampères n'est pas adaptée. Un interrupteur à double pole doit être prévu et le circuit doit être doté d'une protection adequate contre les fusibles. D'autres détails sur les caractéristiques ELECTRÉS DE chaque produit figurent dans les instructions de l'utilisateur et sur la plaque signalétique de l' apparéil. Dans le cas d'un produit intégré, il est conseillé, si vous souhaitez utiliser un cable plus long que celui fourni, d'utiliser un type résistant à la chaleur.
Le câblage doit être raccordé au secteur comme suit:
| Raccordement | À l'embranchement |
| Fil vert et jaune | Raccordement à la terre |
| Fil bleu neutre | Raccordement |
| Fil brun | Raccordement sous tension |
Remarque : Nous ne préconisons pas l'utilisation de dispositifs de fuite à la terre avec les apparèils de cuisson électriques installés sur des embranchements en raison des « déclenchements intempéstifs » qui peuvent se produit. Il vous est à nouveau rappelé que l'appareil doit être correctement mis à la terre, le fabricant declinant toute responsabilité pour tout événement résultat d'une installation électrique incorrecte.
BRANCHEMENTÉLECTRIQUE
Vérifier les données de la plaque signalétique, situées à l'extérieur de l'unité, afin de s'assurer que l'alimentation et la tension d'entrée sont appropriées. Avant le raccordement, vérifie le système de mise à la terre. Selon la loi, cet appeareil doit être mis à la terre. Si cette réglementation n'est pas respectée, le fabricant
ne sera pas tenu responsable des dommages causés aux personnes ou aux biens. Si une fiche n'est pas déjà montée, installez une fiche adaptée à la charge indiquée sur la plaque signalétique. Le fil de terre est de couleur jaune/verte. La fiche doit toujours être accessible. Lorsque la plaque de cisson est raccordée directement à l'alimentation électrique, un disjoncteur doit être installé. Si le cordon d'alimentation est endommaged, il doit être remplaced par un technicien qualifié afin d'éviter tout risque potentiel. Le fil de terre (vert et jaune) doit être au moins de 10 mm de plus que les fils sous tension et neutre. La section du cable utilisé doit être de la bonne taillie par rapport à la puissance absorbée de la plaque de cisson. Verifiez la plaque signalétique pour connaître les détails de l'alimentation électrique et assurez-vous que le cordon d'alimentation est du type 3x0,75 mm2 H05GG-F
Si un apparéil n'est pas équiné d'un cordon d'alimentation et d'une fiche, ou d'autres moyens de déconnexion du secteur ayant une séparation des contacts dans tous les pôles qui assurent une déconnexion complète dans les conditions de surtension de la catégorie III, les instructions indiquent que les moyens de débranchement doivent être incorpores dans le câblage fixe conformément aux règles de câblage.
RACCORDEMENT AU GAZ
Ces instructions sont à l'intention du personnel qualifié, l'installation de l'équipement doit être conforme à la normenationale applicable. (Pour le R.-U. seulement : selon la loi, la mise en service de l'installation de gaz doit être effectuee par uninstallateur « Gas Safe »).
Tous les travaux doivent être effectuels hors tension.
La plaque signalétique de la plaque de cuisson indique le type de gaz avec lequel elle est conçue pour être utilisée. Le raccordement au réseau de distribution de gaz ou à la bouteille de gaz doit
Être effectué après avoir vérifié qu'il est ajusté pour le type de gaz avec lequel il sera alimenté. Dans le cas contraire, consultez les instructions mentionnées dans les paragraphs suivants pour effectuer des modifications du réglage du gaz.
Pour le gaz liquide (gaz en bouteille), utilisez des régulateurs de pression conformes aux normes nationales applicables.
N'utilise que des tuyaux, des rondelles et des rondelles d'étanchéité conformes aux normes nationales applicables.
Pour certains modèles, un lien conique est fourni pour équiper l'installation dans les pays où ce type de lien est obligatoire ; l'image 8 indique comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindrique du lien doit être raccordée à la plaque de cuisson.
Lors du raccordement de la plaque de cuisson à l'alimentation en gaz à l'aide de tuyaux couples, assurez-vous que la distance maximale couverte par le tuyau ne dépasse pas 2 mètres. Le tube flexible doit être monté de telle manière qu'il ne puisse entraîr en contact avec une partie mobile de l'unité (p.ex. un tiroir) et qu'il ne traverse aucun espace où il peut être écrasé / entortillé ou endommagé de chaque manière que cetteit.
Pour éviter tout risque d'endommagement de la plaque de cuisson, veuillez procédé à l'installation suivant cette séquence (figure 6*):
- Comme illustré, assembler les pieces en sequence: A: Raccord mâle cylindrique 1/2 B: Joint 1/2 C: Adaptateur fémelle de gaz conique/ cylindrique ou cylindrique/cylindrique 1/2
- Serrez les joints avec la clé, en n'oubliant pas de tourner les tuyaux en position.
- Fixez le raccord C à l'alimentation en gaz réseau à l'aide d'un tuyau rigide en cuivre ou d'un tuvau flexible en acier.
IMPORTANT : effectuez une vérification finale des fuites sur les raccords de tuyaux à l'aide d'une solution savonneuse. N'UTILISEZ JAMAIS DE FLAMME. Assurez-vous également que le tuyau flexible ne puisse pas entraer en contact avec une partie mobile de l'armoire (par exemple, un tiroir) et qu'il ne soit
pas situé à un endroit où il pourrait être endommagé.
Avertissement : Si vous pouvez détector une odeur de gaz à proximé de cet appareil, coupez l'alimentation en gaz de l'appareil et appelez directement l'ingénieur. Ne cherchez pas une fuite avec une flamme nue.
ADAPTATION DE LA PLAQUE DE CUISSON À DIFFÉRENTS TYPES DE GAZ
Pour adapter la plaque de cuisson à différents types de gaz, suivez les instructions suivantes :
- Retirez les grilles et les brûleurs
- Insérer une clé hexagonale (7 mm) dans le support du brûleur (figure 7*) Dévissez l'injecteur et remplacez-le par un autre adapté au gaz à utiliser (voir le tableau des types de gaz)

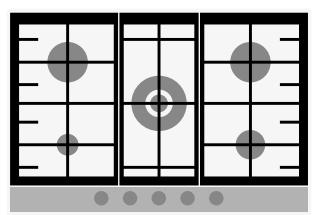

RÉGULATION DE LA FLAMME MINIMALE
Après avoir allumé les brûleurs, tournez le bouton contrôle sur le réglage minimum, puis retirez le bouton (vous pouvez facilement le retarder en appliquant une pression douce).
À l'aide d'un petit tournevis de type « Terminal», la vis de régulation peut être ajustée comme sur la figure 9^* . Tourner la vis dans le sens des aiguilles d'une montre réduit le débit de gaz, tandis que la tourner dans le sens inverse des aiguilles d'une montre augmente le débit - Servez-vous de ce réglage pour obtenir une flamme d'environ 3 à 4 mm de longueur, puis replaces le bouton contrôle.
Lorsque l'alimentation en gaz disponible est le GPL - la vis pour régler la flâme de ralenti doit être tournée (dans le sens des aiguilles d'une montre) jusqu'à la butée.
Lorsque you've effectue la nouvelle régulation du gaz, remplacez l'ancienne plaque signalétique de votre apparéil par une plaque (fournie avec la plaque de cuisson) adaptée au type de gaz pour lequel elle a été régulée.
Cet apparéil ne doit être utilisé qu'aux fins auxquelles il est destiné, la cuisine domestique et toute autre utilisation serajugée inappropriée et peut donc être dangereuse.
Le fabricant ne sera pas responsable des dommages ou des préjudices resultant d'une utilisation incorrecte. Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille centrent le brûleur comme indiqué ci-dessous. Si vous utilisez des grilles en fonte, leur position est indiquée sous la grille. Assurez-vous que la bonne grille est utilisée dans la bonne position.
UTILISATION DUBRULEUR AGAZ
Avant d'allumer la plaque de cuisson au gaz, s'assurer que les chapeaux du brûleur sont correctement positionnés. Cette plaque de cuisson estéquipée d'un allumage'électronique pour allumer le brûleur.
Pour allumer les brûleurs, procédez comme suit: Appuyez et tournez dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme plus grand ou en position 9 et maintenez la poussée 5 secondes après l'allumage. Le système d'allumage continue de générer des étincelles tant que le bouton contrôle estactionné.
Avertissement: Si l'appareil n'est pas alimenté en électricité pour allumer le brûleur, il convient d'utiliser une allumette ou un briquet en procédant comme suit:
- Placez une allumette ou un briquet pres du brûleur;
- Appuyez et tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme plus grand ou en position 9 et maintenez la poussee 5 secondes après l'allumage.
Avertissement: Dans tous les cas, si au bout de 5 secondes le brûleur n'est pas allumé, cessez son fonctionnement et attendez au moins 1 minute avant de tenter un nouvel allumage du brûleur.
BOUTONCONTRÖLE
Chaque bouton contrôle chaque brûleur comme indiqué dans la sérigraphie. Les boutons comportent 9 étapes allant de la flamme la plus haute à la flamme la plus BASSE. N'essayez jamais de passer de ° à 1
| Indicateurs | |
| Brûleur contrôle par bouton contrôle | |
| Brûleur étéint | |
| Puisance la plus haute et allumage électrique | |
| Puisance la plus BASSE | |
CONSEILS GENÉRAUX
Pour de plusieurs résultats, utilisez des reçipients de cuisson avec une surface plane. La taille de la surface doit correspondre au (:oté du brûleur à gaz comme suit. Tableau A:
| Type de brûleur Ø | Ø casserolle /marmite (cm) | Puisance (kW) | G20/20 mbar (méthane) | G 30/28-30 mbar (LPG) |
| AUX Auxiliaire | 10-18 | 1,00 | 95 l/h | 73 g/h |
| SR Semi-Rapide 1.5 kW | 12-22 | 1,50 | 143 l/h | 109 g/h |
| SR Semi-Rapide 1.75 kW | 12-22 | 1,75 | 167 l/h | 127 g/h |
| R Rapide | 16-26 | 2,70 | 257 l/h | 196 g/h |
| DC 4,2 kW MONO | 16-26 | 4,2 NG 4 LPG | 400 l/h | 291 g/h |
| DC 5 kW MONO | 16-26 | 5 NG 4,6 LPG | 476 l/h | 334 g/h |
Entretien et nettoyage
- Avant de nettoyer la plaque de cuisson, assurez-vous quel'appareilaitrefroidi.
- Retirez la fiche de la prise ou (si elle est branchée directement) coupe l'alimentation électricque.
- Le nettoyage et l'entretien ne doit pas etre effectués par des enfants sans surveillance.
N'utilise jamais d'abrasifs, de détergents corrosifs, d'agents blanchissants ou d'acides. Évitez toute substance acide ou alcaline (citron, jus, vinaigre, etc.) sur les parties émailées, vernies ou en acierinoxydable.
Lors du nettoyage des parties émaillées, vernies ou chromées, utilisez de l'eau chaude savonneuse ou un détergent non caustique. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.
Après-vente
Avant d'appeler un technician de service, veuillez vérifier cequi suit:
- Que la fiche est correctement insérée et protégé par un fusible
- Que l'alimentation en gaz n'est pas défec-tueuse sile défaut ne peut pasetre détecté: Éteignez l'appareil et appelez le centre de service après-vente. NE MODIFIEZ PAS L'APPAREIL. Le fabricant n'est pas responsable
Pour les petits récipients, le brûleur à gaz doit être régle de manière à ce que la flamme ne dépasse pas le fond de la casserole. Les récipients à base concave ou convexe ne doivent pas été utilisés.
AVERTISSEMENT: Si une flamme est accidentel-lement eteinte, tournez le bouton en position d'arrêt et patientez au moins une minute avant detenter delarallumer.
Si, au fil des ans, les robinets de gaz deviennent difficiles à tourner, il est nécessaire de les lubrifier. Cette opération ne doit être effectuee que par des techniciens de service qualifiés.
- Les brûleurs peuvent être nettoyés à l'eau savonnexe. Pour restaurer leur brillance d'origine, utilisez un nettoyant menager pour l'acier inoxydable. ÀpRES le nettoyage, séchez les brûleurs étreplacez-les.
- Il est important que les brûleurs soient correctement replacés.
Grilles chromées et brûleurs
Les grilles chromées et les brûleurs ont tendance à se décolorer avec l'utilisation. Cela ne met pas en périt la fonctionnalité de la plaque de cuisson
Notre centre de service après-vente peut fournir des pièces détachées sinécessaire.
des inexactitudes liées à des erreurs d'impression ou de transcription contenues dans cette brochure. Nous nous réservons le droit de modifier les produits si cela s'avéré nécessaire, notamment dans l'intérêt de la consommation, sans compromètement pour autant les caractéristiques de sécurité ou de fonctionnement.
En apposant la marque C E sur cet appeareil, nous confirmons qu'il est conforme à toutes les exigences europeennes en matière de sécurité, de santé et d'environnement applicables dans la législation pour ce produit.
L'appareil est conforme à la directive européenne 2009/142/CE (GAD) et à partir du 21/04/2018 avec le règlement concernant les apparêls à gaz 2016/426 (GAR).
Mise au rebut et protection de l'environnement
Cet apparéil est étiquêté conformément à la
Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (pouvant avoir un effet négatif sur l'environnement) et des éléments de base (pouvant être réutilisés).
Il est important que les DEEE fassent l'objet detraitements spécifiques pour enlever etmettre au rebut les polluants et recuperer tous les matériaux.
Chaque personne individuelle peut jouer un role important en s'assurant que les DEEE ne deviennent pas un problème environnemental; il est essentiel de suivre quelques règles fondamentales:
- les DEEE ne doit pas etre traites comme des déchets menagers;
- les DEEE doivent être aménés sur des sites de collecte spéciaux (déchéteries) gérés par la Mairie ou une entreprise agrée.
Dans de nombreux pays, les collectes chez les particuliers peuvent etre werden disponibles pour les grands DEEE.Lorsque you achetez un nouvel apparéil,l'ancien peut etre returné au vendeur qui doit l'accpter gratuitement sous forme d'échange,à condition que l' apparéil soit d'un type équivalent et qu'il possède les mêmes fonctions que l' apparéil achété.
PROTECTION ET RESPECT DE L'ENVIRONNEMENT
Dans la mesure du possible, utilisez un couvercle pour couvir la casserole. Reglez la flamme de sorte que celle-ci ne dépasse pas le fond de la casserole.
GB-IE
Le constructeur décline toute responsabilité concernant d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.
