12500 - Lave-linge OKO-LAVAMAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	OKO-LAVAMAT
Modèle	12500
Capacité maximale de chargement	4,5 kg (coton/lin), 2 kg (synthétique/délicat), 1 kg (laine)
Dimensions (H x L x P)	820 x 600 x 545 mm
Profondeur hublot ouvert	910 mm
Tension / Fréquence	230 V / 50 Hz
Puissance totale	2200 W
Puissance de chauffage	1950 W
Calibre du fusible	10 A
Pression d'eau	50 – 800 kPa
Vitesse d'essorage maximale	1200 tr/min (coton), 900 tr/min (synth./laine), 700 tr/min (délicat)
Programmes de lavage	Blanc/Couleurs, Économique, Synthétiques, Repassage Facile, Délicats, Laine, Trempage, Rinçages, Assouplissant, Vidange, Essorage, Programme Rapide
Fonctions additionnelles	Départ différé, Prélavage, Taches, Court, Arrêt cuve pleine, Rinçage supplémentaire, Essorage variable (500-1200 tr/min), Suppression essorage
Distributeur à produits	4 compartiments : lessive prélavage, lessive principale, assouplissant, eau de Javel
Consommation d'énergie (programme coton 60°C)	0,85 kWh
Consommation d'eau (programme coton 60°C)	40 L
Durée du programme coton 60°C	130 min
Nettoyage et entretien	Nettoyage régulier du filtre de vidange et du filtre d'arrivée d'eau ; détartrage si nécessaire ; nettoyage du distributeur et du bandeau
Sécurité	Verrouillage du hublot, sécurité anti-balourd, protection contre le gel, dispositif de blocage de l'eau en cas de fuite
Garantie	Conforme aux directives CEE 89/336 et 73/23 ; garantie assurée par le vendeur

FOIRE AUX QUESTIONS - 12500 OKO-LAVAMAT

Que faire si la machine ne se met pas en marche ?

Vérifiez d'abord que le fusible de l'installation n'a pas grillé. Assurez-vous que le hublot est bien fermé (vous devez entendre un déclic). Contrôlez que la fiche est branchée et que vous avez appuyé sur la touche DÉPART/PAUSE. Si un départ différé a été sélectionné, l'écran affiche le nombre d'heures restantes.

La machine ne se remplit pas d'eau, que vérifier ?

Ouvrez le robinet d'arrivée d'eau. Vérifiez que le tuyau d'arrivée n'est pas plié ou écrasé. Nettoyez le filtre du tuyau d'arrivée d'eau (dévissez l'embout du robinet et brossez le filtre). Si le code d'alarme E10 apparaît, cela indique un problème de remplissage.

Pourquoi la machine vidange-t-elle immédiatement après le remplissage ?

Cela est souvent dû à une position trop basse de l'extrémité du tuyau de vidange. Placez le tuyau à une hauteur comprise entre 60 et 90 cm du sol, comme indiqué dans le chapitre sur l'installation.

La machine ne vidange pas et/ou n'essore pas, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Nettoyez le filtre de vidange (situé en bas à l'avant de la machine). Si le code E20 apparaît, il y a un problème de vidange. Assurez-vous également que l'option Arrêt cuve pleine n'est pas activée, car elle retient l'eau.

Comment ouvrir le hublot si la machine est en cours de cycle ?

Appuyez sur la touche DÉPART/PAUSE pour mettre en pause. Le hublot peut s'ouvrir si la machine n'est pas en phase de chauffage, si le niveau d'eau n'est pas trop haut et si le tambour ne tourne pas. Si l'ouverture est impossible, mettez la machine hors tension avec la touche MARCHE/ARRÊT ; attendez 3 minutes, puis ouvrez. Attention à la température et au niveau d'eau.

Pourquoi la machine vibre-t-elle ou fait-elle du bruit ?

La cause la plus fréquente est que les dispositifs de protection pour le transport n'ont pas été complètement retirés (vis arrière, cales). Vérifiez également que les pieds de la machine sont bien réglés pour qu'elle soit d'aplomb. Une charge mal répartie peut aussi provoquer des vibrations.

Que signifient les codes d'alarme E10, E20 et E40 ?

E10 : difficulté de remplissage (robinet fermé, filtre bouché). E20 : difficulté de vidange (filtre ou tuyau obstrué). E40 : hublot ouvert ou mal fermé. Après avoir résolu le problème, appuyez sur DÉPART/PAUSE pour reprendre le cycle.

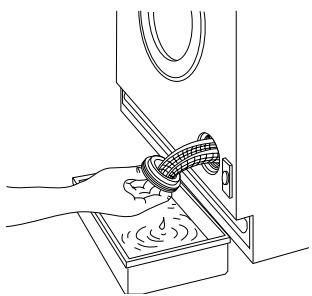

Comment nettoyer le filtre de vidange ?

Placez un récipient sous le filtre (en bas à l'avant). Dévissez le filtre dans le sens inverse des aiguilles d'une montre. Nettoyez-le soigneusement sous l'eau courante. Replacez-le et revissez à fond. Ne retirez jamais le filtre lorsque la machine est en marche.

Que faire si du linge reste mouillé après l'essorage ?

Cela peut être dû à une charge mal répartie dans le tambour. La sécurité anti-balourd empêche l'essorage si le linge est en boule. Ouvrez la machine, répartissez manuellement le linge et sélectionnez un programme d'essorage seul (position F). Si le problème persiste, réduisez la charge.

Comment procéder à la vidange d'urgence si la machine ne vidange pas ?

Débranchez l'appareil et fermez le robinet d'eau. Si l'eau est chaude, attendez qu'elle refroidisse. Placez l'extrémité du tuyau de vidange dans un récipient au sol pour évacuer l'eau. Si le tuyau est bouché, dévissez légèrement le filtre de vidange pour laisser l'eau s'écouler progressivement.

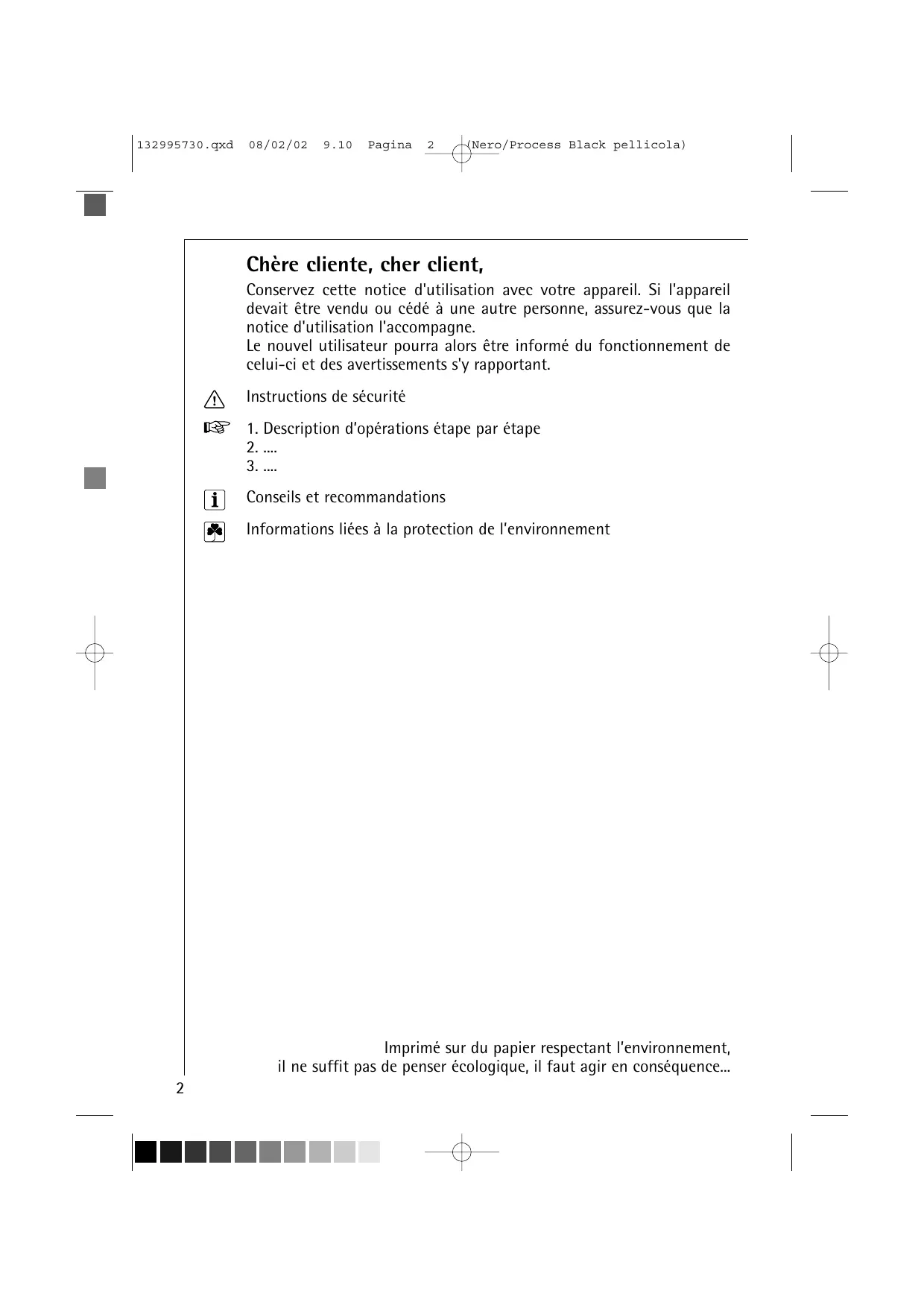

MODE D'EMPLOI 12500 OKO-LAVAMAT

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averisations s'y rapportant.

Instructions de sécurité

1. Description d'opérations étape par étape

2....

3....

Conseils et recommendations

Informations liées à la protection de l'environnement

Imprimé sur du papier respectant l'environnement, il ne suffit pas de penser ecologique, il faut agir en conséquence...

SOMMAIRE

Notice d'utilisation 4

Protection de l'environnement 6

Description de l'appareil 7

Vuede face. 7

Distributeur à produits. 7

Utilisation de votre lave-linge 8-14

Guide de lavage 15-18

Les produits 18-19

Symboles internationaux pour l'entretien des textiles 20

Comment faire un lavage 21-24

Tableaux des programmes 25-26

Nettoyage et entretien 27-30

En cas d'anomalie de fonctionnement 30-33

Instructions d'installation et de

raccordement 35

Indications de sécurité pour l'installation. 35

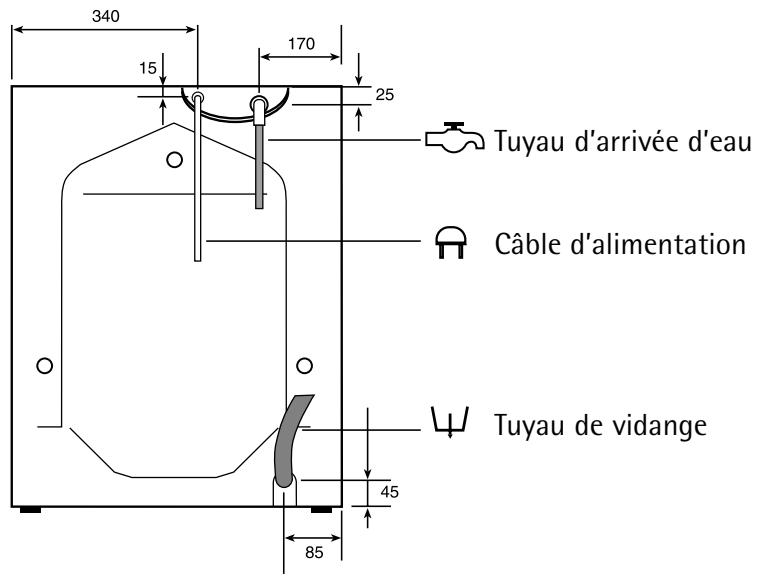

Dimensions de I'appareil 36

Installation de l'appareil 37

Débridage 37

Emplacement 38

Mise à niveau 38

Raccordement de I'eau. 38

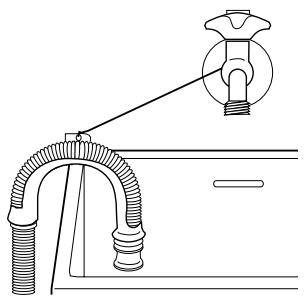

Vidange. 39

Raccordement electrique 40

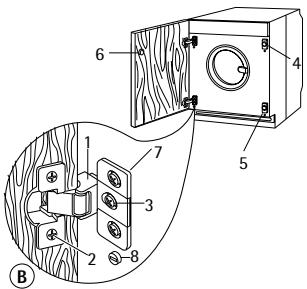

Encastrement 41-42

Caracteristiques techniques 43

Garantie 44

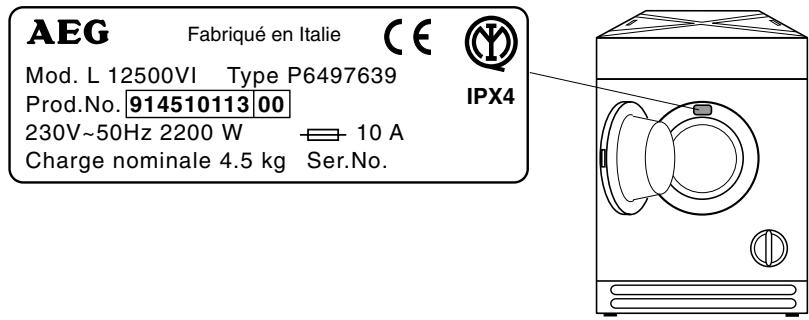

Service 44

NOTICE D'UTILISATION

Avertissements importants

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Avant la première mise en service

• Respectez les "Instructions d'installation et de raccordement" mentionnées plus loin.

Utilisation

• Cet apparéil a été concu pour être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisant pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représenterait un danger pour vous.
• Debranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
• Veiliez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants si elles sont laissées dans le linge.
• Ne mettez pas dans la machine les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit évaporé avant de placer les articles dans le tambour.

Notice d'utilisation

• Rassemblez les petits articles tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pieces se glissant entre le tambour et la cuve.
• Laissez le hublot ouvert lorsque l'appareil n'est pas utilisé afin d'aérer la cuve et d'éviter la formation de moisissure et d'odeurs.
• Débranchetz toujours la machine avant de procesder à son nettoyage et son entretien.
• Utilisez exclusivement les produits lessiviels concus pour le lave-linge. Respectez les instructions données par le fabricant de ces produits.
• Si la machine est installée dans un endroit exposé au gel, effectuez la vidange totale de l'appareil suivant les indications données au paragraphe "Précautions contre le gel".
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrene par exemple) peuvent partager un danger pour les enfants. Gardez les éléments d'emballage hors de la portée des enfants.
• Assurez-vous que vos animaux domestiques ne puissant pas pénétrer dans le tambour de la machine.
• N'utilisez jamais la machine si le cable d'alimentation, le bandeau de commande ou le socle sont endommages et de manière telle que l'intérieur de l'appareil est accessible.

Protection de l'environnement

Tous les matériaux portant le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.

Les matieres plastiques sont identifiées comme suit:

PE< pour polyéthylène, par exemple pour la housse d'emballage et les sachets contenant la documentation.
PS< pour polystyrene expansé, par exemple pour les pieces de rembourrage essentiellement exemples de HCFC.

Les cartons sont fabriqués à partir de papier recyclé et doivent être remis à la collecte des derniers papiers.

Afin de réaliser des économies d'eau et d'énergie et donc de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avac des charges partielles (en veillant toute fois à ne pas surcharger le tambour).
• N'utilise les programmes avec prélavage que pour du linge très sale.
• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger: coupelez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat ...), consultez l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

Notice d'utilisation

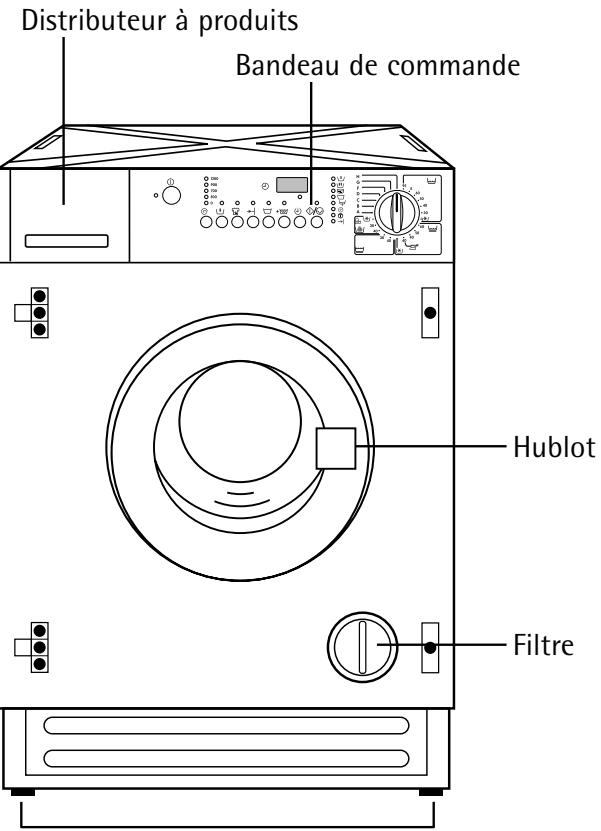

Description de l'appareil

Vue de face

Pieds réglibes

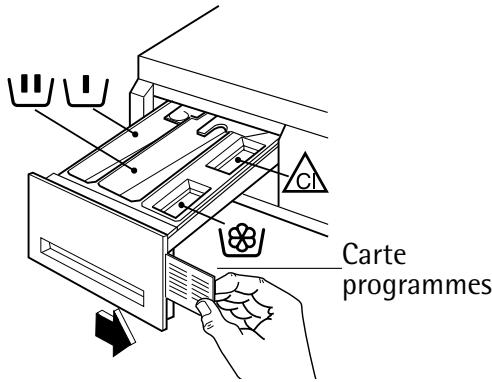

Distributor à produits

Lessive en poudre pour programmes avec prélavage ou détachant en poudre pour programme TACHES
Lessive en poudre ou liquide pour le lavage principal
Additives: assouplissant, amidon...
Eau de Javel

Notice d'utilisation

Bandeau de commande

A = Voyant de mise sous tension
B = Touche MARCHE/ARRET
C = Touches additionnelles
D = Touche département différé
E = Ecran d'affichage
F = Touche DEPART/PAUSE
G = Affichage du déroulement du programme
H = Sélecteur de programmes

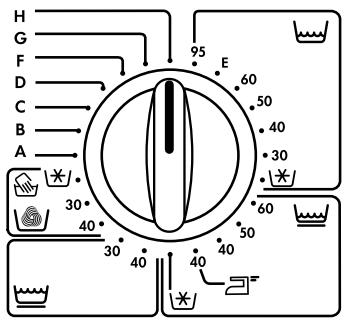

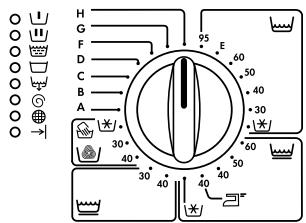

Sélecteur de programmes

Leprogrammateurdeterminelemode de lavage (parexample niveaudeau, mouvement du tambour,nomde derinçages) en fonction de la nature et du degré de salissure du linge, ainsi que la température del'eau delavage.

Ce sélecteur de programmes peut être tourné soit vers la droite, soit vers la gauche.

Notice d'utilisation

BLANC/COULEURS

Lavage principal pour linge à bouillir/linge de couleur de froid 空 à 95^

ECONOMIQUE

Programme économique l'énergie à environ 67^ pour le linge légèrement ou normalement sale, durée de lavage prolongée (non compatible avec COURT -1 ).

SYNTHETIQUES

Lavage principal pour textiles d'entretien facile de froid 出 出 a 60^

REPASSAGE FACILE

Lavage à 40^ : brassage délicat et essorage deux pour éviter le froissage du linge, facilitant ainsi le repassage.

DELICATS

Lavage principal pour linge délicat, 30^ ou 40^ .

LAINE

Lavage principal (froid ※ jusqu'à 40^ ) pour laine et linge portant le label "laver à la main".

A = TREMPAGE

Trepage à 30^ pour du linge très sale (pas pour la laine).

B = RINCAGES

Rinçage séparé, par exemple pour le rinçage de textiles lavés à la main; 3 étapes de rinçage et essorage long.

C = ASSOULISSANT

Traitement séparé au produit assouplissant. Un rincege a lieu, le produit liquide est entrainé depuis le compartment 念 , essorage long.

D = VIDANGE

Vidange de l'eau après un arrêt cuve pleine (sans essorage ultérieur).

F = ESSORAGE

Essorage séparé de linge blanc/ couleur lavé à la main.

G = PROGRAMME RAPIDE

Programme rapide pour coton, synthétique et délicat à 30^ .

H = ANNULATION

Permet la réinitialisation du lave-linge en cas d'erreur.

Touche MARCHE/ARRET ①

Appuyez sur cette touche pourmettre l'appareil sous tension. Pour lemettre hors tension,faites ressortir cette touche.

Voyant de mise sous tension

Il est relié à la touche MARCHE/ARRET: il s'allume quand vous appuyez sur la touche et s'éteint quand vous appuyez de nouveau.

Touche DEPART/PAUSE

Cette touche a trois fonctions:

a) Marche

Après avoir sélectionné le programme youlu, appuyez sur cette touche pourmettre la machine en marche. Levoyant correspondant arrêtede clignoter et devient fixe. Si l'option "DEPART/DIFFERE" a été可以选择, le compte à rebours commence.

b) Pause

Pour interrompree un programme en cours, appuyez sur la touche DEPART/PAUSE: levoyant correspondant clignote.

Pour faire repartir le programme là où il a été interrompu, appuyez de nouveau sur la touche DEPART/PAUSE.

c) Vidange de l'eau/Essorage

Après un programme s'arrêtant cuve pleine (option ARRET CUVE PLEINE), appuyez sur la touche DEPART/PAUSE pour vidanger l'eau et essorer. Appuyez aussi sur la même touche pour vidanger l'eau, sans essorer, après le programme "A" (Trempage).

Le départ différé vous permit de retarder le départ d'un programme jusqu'à 24 heures (pour profiter évientuellement d'un tarif de nuit avantageux).

Il faut appuyer sur cette touche après avoir seLECTIONné le programme youlu et avant d'appuyer sur la touche DEPART/PAUSE.

Le nombre d'heures au bout desquelles vous souhaitez que le programme commence apparait sur l'écran d'affichage pendant 3 secondes environ. La durée du programme s'affiche ensuite.

Le décompte (en heures) commence après avoir appuyé sur la touche DEPART/PAUSE.

Pour modifier ou annuler le départ différé, appuyez sur la touche DEPART/PAUSE, appuyez ensuite sur la touche DEPART DIFFERE jusqu'à ce que le nombre d'heures au bout desquelles vous souhaitez que le

Notice d'utilisation

programme commence ou le symbole h , si vous poulez annuler le départ différé, apparaisse sur l'écran.

Appuyez de nouveau sur la touche DEPART/PAUSE.

En annulant le départ différé, l'écran affiche la durée du programme de lavage préalablement sélectionné.

Touches additionnelles

Selon le programme, différentes fonctions peuvent être combinées. Le choix des options doit s'effectuer après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche DEPART/PAUSE.

Lorsqu'on appuie sur ces touches, les voyants correspondants s'allument. En appuyant à nouveau, les voyants s'éteignent.

Si lors de la sélection du programme de lavage vousCHOISSEZ une option non compatible avec ce programme, le code "Err" apparait sur I'ecran d'affichage et les voyants des touches clignotent pendant 2 secondes.

ESSORAGE

Appuyez sur cette touche pour réduire la vitesse maximum de l'essorage final proposée par la machine ou pour désirier l'options "0" SUPPRESSION ESSORAGE, le voyant correspondant s'allume. Pour le coton, la vitesse maximum est de 1200 tr/min, de 900 tr/min pour les synthétiques et la laine, de 700 tr/min pour le linge délicat.

SUPPRESSION ESSORAGE "0"

En choisissant cette fonction, l'essorage est supprimé.

Cette fonction n'est pas compatible avec les programmes "coton".

A selectionner pour du linge tendant à se froisser.

PRELAVAGE

Prélavage à 30^ avant le lavage qui s'enchaine automatiquement. Cette fonction n'est pas compatible avec le programme LAINE et la touche TACHES.

TACHES

Pour le traitement, avec un sel détachant, du linge très sale ou taché (lavage principal prolongé de 10 minutes avec entrainement du produit optimisé pendant le lavage).

Cette fonction n'est pas compatible avec le programme LAINE, les touches COURT et PRELAVAGE et avec de températures de lavage inférieures à 40^ .

COURT

On obtient une réduction du temps de lavage en appuyant sur cette touche.

Autiliser pour du linge peu sale.

Cette fonction n'est pas compatible avec le programme LAINE, ECO-NOMIQUE et la touche TACHES.

ARRET CUVE PLEINE

En choisissant cette fonction l'eau du dernier rinçage n'est pas evacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour des l'arrêt de l'appareil.

A la fin du programme, le voyant de phase reste allumé, le voyant de la touche DEPART/PAUSE clignote, le hublot est bloqué, l'eau doit être vidangée.

Pour ce faire, il est possible:

• d'appuyer sur la touche DEPART/PAUSE : la machine effectuera la vidange de l'eau et l'essorage correspondant au type de programme sélectionné
• de désirir une vitesse d'essorage à l'aide de la touche correspondante et d'appuyer sur DEPART/PAUSE
• de désirir le programme "D" VIDANGE pour vidanger l'eau sans essorer.

Attention! N'oubliez pas de tournier le sélecteur de programmes avant sur ANNULATION "H", puis sur VIDANGE "D".

Si l'eau n'est pas vidangée, la machine vidange automatiquement après 18 heures.

RINCAGE SUPPLEMENTAIRE +

La machine a eté conçue pour consommer peu d'eau. Pour les personnes particulièrement sensibles, il peut etre toutefois nécessaire de rincer le linge avec une quantité d'eau supérieure (rincage supplémentaire).

Le rinceage supplémentaire ne peut etre effectue que pour les programmes coton, synthetique et linge delicat.

Ecran d'affichage

L'écran fournit les informations suivantes:

• Annulation du programme, affichée par trois tirets clignotants, lorsque la sélecteur de programmes est tourné sur la position "H" (annulation).
• Durée du programmeChoisi (en minutes), calculée automatique-ment en fonction de la charge maximum prévue pour chaque type de linge.

Notice d'utilisation

• Un zéro clignotant une fois le programme terminé.
• Départ différé (24 heures maximum) programme en utilisant la touche correspondante.

Le décompte s'actualise toutes les heures.

• Sélection erronée des options. Si lors de la sélection du programme de lavage vousCHOISSEZ une option non compatible avec ce programme, le code Err apparait sur I'ecran d'affichage pendant 2 secondes.
• Code d'alarme signalant des anomalies de fonctionnement (voir informations plus détaillées page 30).

Affichage du déroulement du programme

Le déroulement du programme affiche les séquences du programme sélectionné avant le départ du programme. Pendant le déroulement du programme, la phase du programme concernée s'affiche.

Prelavage

Lavage

Rinçage

Arretcvepleine

Vidange

Essorage

Filtre

→| Fin

FILTRE

Si cevoyant est allumé en fin de programme,cesi signifie que le filtre de vidange est bouché et doit'être nettoyé.

FIN DE CYCLE

Signale la fin du cycle de lavage. Le linge peut être retire du lave-linge. Si cevoyant clignote,cesi signifie qu'il y a une anomalie dans le fonctionnement de I'appareil.En meme temps clignote un des voyants affichant le déroulement du programme et un code d'alarme apparait sur I'ecran:

$$ E 1 0 + \square = \text {d i f f i c u l t e d e r m p l i s s a g e} $$

$$ E 2 0 + \text {d i f f i c i t e} = \text {d i f f i c i t e} $$

$$ E 4 0 + \mathbb {U} = h u b l o t o u v e r t $$

Reportez-vous à la page 30 pour des informations plus détaillées.

Annulation d'un programme

Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "H".

Attention! ÀpRES un programme s'arrêtant cuve pleine d'eau (fonction arrêt cuve pleine ), sélectionnez d'abord "H", puis "D" VIDANGE.

Modifier un programme en cours

Pour modifier le programme, tournez le selecteur sur "H" et choisissez ensuite le nouveau programme.

L'eau du lavage n'est pas vidangée et le programme poursuit son cours après avoir appuyé de nouveau sur DEPART/PAUSE.

Ouverture du hublot en cours de programme

Si l'on doit ouvrir le hublot, il faut tout d'abordmettre la machine en PAUSE en appuyant sur DEPART/PAUSE.

Le hublot peut être ouvert à condition que:

• La machine ne se trouve pas en phase de chauffage de l'eau;
• Le niveau de l'eau ne soit pas trop haut;
• Le tambour ne soit pas en mouvement.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il fautmettreleave-lingehors tensionavecla touche MARCHE/ARRET.

Au bout de 3 minutes le hublot pourra etre ouvert.

Attention au niveau et à la température de l'eau dans le lave-linge!

Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur MARCHE/ARRET après la fermeture du hublot.

Notice d'utilisation

Guide de lavage

Tri du linge par catégorie

Pour obtenir les mêleurs résultats de lavage, nous vous conseillons de trier le linge par catégorie:

• d'un côté le linge résistant pouvant supporter un lavage et un essorage énergiques
• de l'autre, le linge délicat qu'il convient deollower avec précaution.

Pour les charges mixtes, charges composées d'articles en fibres de différente nature,CHOISSEZ un programme convenant à la fibre la plus fragile.

Températures et symboles

Les étiquettes d'entretien vous aident à désir le programme de lavage approprié. Il est conseilé de trier le linge en fonction des étiquettes d'entretien.

Les indications de température spécifiées sur les étiquettes d'entretien sont des valeurs maximum.

Linge à bouillir 95

Les textiles en coton et en lin portant ce symbole d'entretien ne sont pas délicats. Ils résistant aux températures et contraintes mécaniques élevées. Le programme BLANC est approprié pour ce type de linge.

Linge de couleur 60 40

Les textiles en coton et en lin portant ce symbole d'entretien ne sont pas délicats. Ils résistant aux contraintes mécaniques. Le programme COULEURS est approprié pour ce type de linge.

Linge facile à entretenir 40 60

Les textiles tels que le coton apprétié, les tissus mélangés à base de coton et les tissus synthétiques portant ce symbole exigent un traitement mécanique plus doux. Le programme SYNTHETIQUE est approprié pour ce type de linge.

Linge délicat 30

Les textiles tels que les textiles en couches, les microfibres, les synthétiques, les voilages portant ce symbole d'entretien nécessitent un traitement particulièrement doux. Le programme DELICAT est approprié pour ce type de linge.

Notice d'utilisation

Laine et linge particulièrement fragile

Les textiles tels que la laine, les mélanges de laine ou la soie portant cette étiquette sont particulièrement sensibles aux contraintes mécaniques. Le programme LAINE est approprié pour ce type de textiles.

Le cycle laine de ce lave-linge a été approuvé par la Woolmark pour le lavage des articles Woolmark lavables machine, sous réserve que ces articles soient lavés conformément aux instructions mentionées sur l'étiquette de l'article et celles indiquées par le fabricant de ce lave-linge. M9605.

Les textiles portant l'étiquette (lavage à la main) peuvent être lavés dans le programme LAINE.

Les textiles portant l'étiquette ne peuvent pas etre lavés dans le lave-linge!

Lavage du linge couleur

Lorsqu'il est lavé pour la première fois, le linge de couleur peut perdre de sa couleur et déteindre sur d'autres vêtements.

Pour s'assurer qu'un article en couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir,URTout si elles sont anciennes,en procedant de I'extérieur de la tache vers l'intérieur, ceci afin d'eviter des cernes.

Herbe. Savonnez soigneusement, traitez à l'eau de javel diluée. Pour les lainages, l'alcool à 90^ peut donner de bons résultats.

Crayon à bille – feucre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas laisser la tache s'étaler.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Notice d'utilisation

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le avec du dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudron. Etalez un peu de beurre frais sur la tache, laissez agir puis tamponnéz avec de l'essence de térébenthine.

Rouge à lèvres. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prénant soin de changer féquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur le pot de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en-retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Vérification du linge

Videz les poches.

Fermez les fermétures à glissière et à pression.

Enlevez les crochets des voilages ou mettez les voilages dans une housse.

Retirez les boutons mal cousus, les épinges et les agrafes.

Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.

Cousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximal de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissu éponge.

Notice d'utilisation

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoit, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge en coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replissez le tambour en fonction des fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des articles les plus commun.

peignoir de bain 1200g

serviette de toilette 180g

grand drap 1300g

taie d'oreiller 200g

chemise de nuit 180g

pyjamahomme . 500g

pyjama infant 200 g

chemisehomme 250g

chemisier 150g

torchon 100g

blouse de travail 300 à 600 g

Les produits

Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité maxi-male de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Notice d'utilisation

Dosage

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si I'eau est douce, diminuez légèrement les doses. Si I'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses. Vous obtiendarez le degré de durété

de votre eau en contactant laompagnie de distribution d'eau de votre région ou tout autre service competent.

Plage de dureté	Dureté de l'eau en degrès français °T.H.
I - douce	0-15
II - moyenne	16-25
III - dure	26-37
IV - très dure	plus de 37

N.B.: N'utilise que des produits lessiviels faiblement moussants, vendus dans le commerce, spécialement concus pour l'utilisation dans les machines à laver. Utilisez des produits neutres pour le lavage de la laine.

Si vous utilisez des lessives liquides, placez la boule doseuse directement dans le tambour etCHOisissez un programme sans prélavage. Il est également possible de mettre directement la lessive liquide dans le bac pour le lavage () , a condition de ne pas faire de prélavage et demettre tout de suite la machine en marche.

Les lessives liquides sont indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseillé d'utiliser une dessive en poudre pour les températures supérieures, de 60^ à 90^ .

Assouplissant

Le bac dans le tiroir à produits vous permet d'ajouter automatiquement à l'eau du dernier rincege un produit assouplissant sous forme liquide. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Veiliez à ne pas dépasser la quantité d'assouplissant maximale pres-crite pour le tiroir à produits.

Javellisation

L'emploi d'eau de Javel est possible pour tous les programmes de lavage. Assurez-vous toute fois que le textile supporte ce traitement. L'eau de Javel est entrainée automatiquement lors du premier rincege. Il vous suffit, avant demettre le lave-linge en marche, de verser, dans le compartment correspondant selon l'action désirée, de 1/4 à 1 verre d'eau de Javel à 12^ chl.

L'eau de Javel à 12^ chl est obtenue en versant un berlingot à 48^ chl dans un flacon d'un litre et en complétant avec de l'eau.

Ne dépassez pas les doses maximes.

Symboles internationaux pour l'entretien des textiles

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	Cl Chlorage dilué à froid			Chlorage interdit
REPASSAGE	Fort 200°C maxi	Moyen 150°C maxi		Doux 110°C maxi	Ne pas repasser
NETTOYAGE A SEC	A Tous solvants	P Perchloréthylène ou essences minérales (essence F, White Spirit)		F Uniquement essences minérales (Pour linge et tissus blancs)	Ne pas nettoyer à sec
SECHAGE	Linge étendu	Linge suspendu	Sur centre	Haute temp. Temp. modérée Séchage en tambour	Ne pas sécher en tambour

Notice d'utilisation

i Comment faire un lavage

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recom-mandons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage éventuel du tambour, de la cuve et du tiroir à produits.

1. Versez une dose de lessive dans le distributeur "lavage".
2. Mettez l'appareil sous tension en enforcant la touche ① "Marche/Arret".
3. Affichez un programme à 60^ .
4. Enoncez la touche "Départ/Pause".

Charge maximale de linge sec

Linge blanc / Couleur moyennement sale 4,5 kg

Synthétique 2 kg

Delicat 2 kg

Voilage 2 kg

Laine 1 kg

Chargement du linge

Ouvrez le hublot.
Introduisez les pieces de linge une à une dans le tambour après les avoir déplieées. Alternez les grandes et les petites pieces. Fermez le hublot.

Dosage de la lessive et de l'additif

Ouvrez le distributeur vers vous jusqu'à la butée.
Versez la dose de les-sive nécessaire dans le bac

Si vous souhaitez effectuer un programme avec prélavage ou avecTraitement des taches ou bien le trempage, versez la lessive ou le seldetachant dans le bac

Attention! Ne mettez pas de produit de lavage dans le bac du prélavage pour le cycle TACHES, mais le produit spécial (sel détachant) vendu dans le commerce.

Versez l'assouplissant dans le bac et l'eau de Javel dans le bac sans dépasser le repère MAX.
Refermez le distributeur.

Notice d'utilisation

Mise sous tension de l'appareil

Appuyez sur la touche "Marché/Arrêt": si le sélecteur de programmes seTrouve sur la position "H" l'écran affichera trois tirets clignotants. Si le sélecteur seTrouve sur un programme la durée de ce programme sera affichée sur l'écran.

Sélection du programme de lavage souhaité

Tournez le selecteur de programmes sur la position souhaitée. Les voyants correspondant aux phases composant le programme s'allument. La durée du programme en minutes s'affiche sur l'écran.

Selection des fonctions voulues en fonction du degré de salissure du linge. Levoyant correspondant s'allume.

Selection de la vitesse d'essorage ou de l'options SUPPRESSION ESSORAGE "0"

Si vous le souhaitez, réduisez la vitesse d'essorage à l'aide de la touche ©; le voyant correspondant s'allume. Si l'options "0" est sélectionnée, l'essorage est supprimé. Si l'on ne réduit pas la vitesse d'essorage, la machine effectuera l'essorage final aux vitesses suivantes:

1200

900

700

O 500

0

• coton 1200 tours/mn
• synthétiques 900 tours/mn
• linge délicat. 700 tours/mn
• laine (lavage à la main) 900 tours/mn

Selection de l'option ARRET CUVE PLEINE et/ou RINCAGE SUPPLEMENTaire +

Appuyez sur la touche et/ou +, le(s) voyant(s) correspondant(s) s'allume(nt).

Notice d'utilisation

Sélection de l'option DEPART DIFFERE

Si l'on souhaite différer le départ d'un programme, il suffit d'appuyer sur la touche DEPART DIFFERE, avant d'appuyer sur la touche DEPART/PAUSE, jusqu'à ce que le nombre d'heures au bout desquilles vous souhaitez que le programme commence apparaisse sur l'écran. Il sera affchépendant 3 secondes environ, après quoi s'affichera la durée du programme préalablement sélectionné.

En appuyant sur la touche DEPART/PAUSE, l'écran affichera de nouveau le départ différé sélectionné et la machine commencera donc le décompte.

Départ du programme

1. Contrôlez que le robinet d'eau est ouvert.
2. Appuyez sur DEPART/PAUSE pour que le programme démarre. Levoyant correspondant

arrête de clignoter et seul levoyant de la phase en cours resté allumé.

Si le départ différé a été selectionné, le décompte en heures commence et s'affiche à l'écran. Pendant ce laps de temps, il est possible d'introduire du linge supplémentaire dans le tambour et de modifier ou annuler le départ différé.

• Ajouter du linge: appuyez sur DEPART/PAUSE, le hublot peut être ouvert. Introduisez le linge, fermez le hublot et appuyez de nouveau sur DEPART/PAUSE.
• Modifier ou annuler le départ différé: appuyez sur DEPART/ PAUSE, appuyez sur DEPART DIFFERE jusqu'à ce que le nombre d'heures au bout desquelles vous souhaitez que le programme démarre ou bien h (si on souhaite l'annuler) apparaisse sur I'écran. Appuyez de nouveau sur DEPART/PAUSE.

Affichage du déroulement du programme

Le déroulement du programme affiche les séquences du programme de lavage selectionné avant le départ du programme.

Pendant le déroulement du programme de lavage, la phase du programme concenné s'affiche.

Prelavage

Lavage

Rinçage

Arret cupe pleine

Vidange

Essorage

Filtre

→| Fin

15h

Ecran d'affichage

Le temps restant diminue de minute en minute et est affché sur l'écran.

150

Fin du programme

La machine s'arrête automatiquement. Un zéro clignotant s'affiche sur l'écran. Le voyant FIN DE CYCLE → s'allume.

Si l'option ARRET CUVE PLEINE a etéchioise, le voyant de phase correspondant resté allumé et le voyant de la touche DEPART/PAUSE clignote pour signaler que l'eau doit être vidangée; l'écran visualise un zéro fixe.

Pour compléter le cycle,CHOISSEZ l'une de ces possibilités:

• vidange et essorage

• appuyez sur DEPART/PAUSE. Le lave-linge effectue la vidange puis l'essorage à la vitesse maximum prévue pour le programme que vous venez d'exécuter;

• choisissez une vitesse d'essorage au moyen de la touche correspondante et appuyez sur DEPART/PAUSE;
• vidange seule: tournez le sélecteur de programmes sur "H" et après sur le programme "D" VIDANGE.

Lorsque le programme est terminé, un zéro clignotant apparait sur l'écran.

Tournez le sélecteur de programme sur ANNULATION "H".
Appuyez de nouveau sur la touche MARCHE/ARRET ① pourmettre l'appareil hors tension;levoyant correspondant s'éteint.
Sortez le linge.
Contrôlez que le tambour est vide en le faisant tourner avec la main pour évi-ter d'endommager du linge lors du prochain lavage (si c'est un vêtement de couleur, il pourrait déteindre sur des tissus blancs par exemple).
Fermez le robinet de I'eau.
Laissez le hublot ouvert pour éviter la formation de moisissure et de mauvaises odeurs.

Notice d'utilisation

Tableau des programmes

Lavage

Programme	Temp.	Type de tissu	Fonctions possibles	Charge maxi kg	Consommation*
					Energie kWh	Eau litres	Durée mn
Blanc	95°-60°	Coton et lin, par exemple, vêtements de travail normale-ment sales, draps, linge de maison, lingerie, serviettes.	TACHES COURT PRELAVAGE RINCAGE SUPPL ARRET CUVE PLEINE ESSORAGE	4,5	1,7	43	148
Blanc ECO	60°	Coton et lin, par exemple draps et linge de maison peu ou normalement sales.	TACHES PRELAVAGE RINCAGE SUPPL ARRET CUVE PLEINE ESSORAGE	4,5	1,15	40	137
Coton Couleurs	60°-50° 40°-30° FROID (*)	Linge de couleur en coton ou en lin, chemises, lingerie, linge en éponge.	TACHES COURT PRELAVAGE RINCAGE SUPPL ARRET CUVE PLEINE ESSORAGE	4,5	0,85	40	130
Synthétique	60°-50° 40° FROID (*)	Tissus synthétiques, lingerie, vêtements de couleur, chemi-SES sans repassage, chemisiers.	TACHES COURT PRELAVAGE RINCAGE SUPPL ARRET CUVE PLEINE ESSORAGE	2	0,75	57	87
Délicat	40°-30°	Tissus délicats, ridesaux par exemple.	TACHES COURT PRELAVAGE RINCAGE SUPPL ARRET CUVE PLAINE ESSORAGE	2	0,5	55	64
Laine	40°-30 FROID (*)	Vêtements en laine et vêtements délicats por-tant l'étiquette "lavage à la main" (*)	ARRET CUVE PLEINE ESSORAGE	1	0,4	50	55

Le programme de référence pour les données figurant sur l'étiquette d'énergie, d'après la norme CEE 92/75 est le programme "Couleurs" à 60^ avec une charge de 4,5 kg.

• Ces informations sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge à laver, de la température d'arrivée de l'eau et de la température ambiente. Elles se réferent à la température la plus élevé prévue pour chaque programme.

Notice d'utilisation

Tableau des programmes

Programmes spéciaux

Programme	Type de tissu	Déroulement du programme	Options possibles	Charge maxi kg	Consommation*
					Energie kWh	Eau litres	Durée mn
Trempage A	Linge très sale (sauf la laine)	Trempage à 30°C, arrêt cuve pleine. Pour vidanger, appuyez sur DEPART/PAU-SE. Si l'eau n'est pas vidangée, la machine vidange automatiquement après 18 heures.		4,5	0,25	19	20
Rinçages B	Avec ce pro-gramme, il est possible de rincer du linge lavé à la main.	3 rinceages avec additif liquide. Essorage long.	RINCAGE SUPPLEMENTaire ARRET CUVE PLEINE ESSORAGE	4,5	0,12	30	56
Assouplis-sant C	Linge lavé à la main qui doit être amidonné ou rince avec de l'assouplissant	1 rinceage avec additif liquide Essorage long.	ARRET CUVE PLEINE ESSORAGE	4,5	/	15	23
Vidange D	Vidange de l'eau du dernier rinceage dans les programmes avec option Arrêt cuve plei-ne □ .	Vidange de l'eau.		/	/	/	3
Essorage F	Essorage séparé pour coton et lin.	Essorage long.	ESSORAGE	4,5	0,03	/	10
Programme rapide G	Linge peu sale (sauf la laine)	Lavage à 30°C 2 rinceages Essorage court à 700 tr/min	ARRET CUVE PLEINE ESSORAGE	2	0,25	40	30
Annulation H		Annulation du programme en cours.

• Ces informations sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge à laver, de la température ambiente et de la température d'arrivée de l'eau.

Notice d'utilisation

Nettoyage et entretien

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le hublot ouvert après chaque utilisation afin d'aérer la cuve et d'eviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez la carrosserie de la machine en utilisant de l'eau tiède et un détermgent doux. Rincez et séchez soigneusement.

Important: n'utilisez jamais d'alcool, de solvants ou de produits similaires, ni de produits abrasifs ou d'éponge avec grattoir.

Le bandeau

Nettoyez le bandeau de commande à l'eau tiède à l'aide d'une éponge humide.

Le distributeur à produits

Les lessives et les additifs forment des dépôts avec le temps.

Nettoyez le distributeur à produits de temps à autres en le passant sous le robinet d'eau. Pour sortir complètement le

distributeur de la machine, appuyez sur la touche au fond à gauche.

Pour pouvoir nettoyer plus facilement le distributeur, il est possible d'enlever la partie haute des bacs à additifs.

Notice d'utilisation

Avec le temps, la lessive peut former des dépôts dans le logement du distributeur: nettoyez-le avec une vieille Brosse à dents.

Remettez le distributeur à sa place.

Hublot

Contrôlez périodiquement qu'il n'y ait pas de corps étrangers tels que petites agrafes, boutons, cure-dents dans le joint du hublot.

Le filtr de vidange

Le role du filtr de vidange est de recueillir les fils et les peluches.

Contrôlez régulière-ment que le filtre est propre.

Placez un recipient sous le filtr et devissez-le dans le sens inverse des aiguilles d'une montre.

Sortez-le de son logement.

Nettoyez soigneusement le filtré sous l'eau du robinet.

Replacez le filtré dans son logement en le vissant à fond.

Attention: Ne retirez jamais le filtr de vidange lorsque l'appareil est en marche. Attendez toujours que le programme de lavage sélectionné soit terminé et que la vidange soit effectué.

Lorsque vous remettez en place le filtr de vidange, assurez-vous qu'il soit correctement revisse afin d'eviter d'eventuelles fuites ou que les enfants puissant le retirer.

Notice d'utilisation

Le filtré du tuyau d'arrivée d'eau

Si vous remarque que l'appareil prend plus de temps à se replir, contrôle que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivee d'eau.
Dévissez l'embout du tuyau du robinet.
Nettoyez le filtré à l'intérieur du tuyau avec une petite brosse.
Revissez bien l'embout du tuyau.

Vidange d'urgence de l'eau

Si la machine ne vidange pas (pompe bloquée, filtré bouché ou conduit de vidange obstrué), procédez comme indiqué ci-dessous pour evacuer l'eau de la machine:

Debranchez l'appareil.
Fermez le robinet d'arrivee d'eau.
Si nécessaire, attendez que l'eau se refroidisse.
Placez un écipient sur le sol, introduizez à l'intérieur l'extrémité du tuyau de vidange et laissez évacuer toute l'eau de la machine.
Remédiez à la panne et remettez la machine en place.

Si l'eau ne sort pas parce que le tuyau de vidange est bouché ou s'il n'est pas possible d'avoir accès au tuyau de vidange, procédez comme suit:

Placez sous le filtrtre un recipient à bords droits d'une capacité adequate.
Dévissez légèrement le filtré (dans le sens inverse des aiguilles d'une montre) et laisserz l'eau s'écouler graduèlement.
A la fin de l'opération, contrôle le filtré et remettez-le à sa place.

Précautions contre le gel

Si votre apparéil est exposé à une température inférieure à 0^ , prenez les précautions suivantes:

• Fermez le robinet d'eau et dévissez le tuyau d'arrivée du robinet.
• Placez l'extrémité du tuyau de vidange et du tuyau d'arrivée dans une cuvette posée sur le sol.
• Sélectionnez le programme de vidange "D" et faites-le fonctionner jusqu'à la fin.
• Tournez le sélecteur de programmes sur ANNULATION "H".

Notice d'utilisation

• Débranchez l'appareil.
• Revissez le tuyau d'arrivée d'eau et remettez à sa place le tuyau de vidange.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre(APpeuil,assurez-vous qu'il est installé dans un local ou la température est supérieure à 0^

Que faire si …

i Si vous entendez pendant l'essorage un bruit différent par rapport à l'appareil que vous aviez precedemment et ressemblant à un sifflement, cela est dû à un nouveau type de moteur.

Si vous ne VOYZ pas d'eau dans le tambour, cela est du au fait que les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

En cas d'anomalies de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constatEZ une anomalie de fonctionnement, consultez les paragraphs ci-après avant d'appeler le service après-venture.

Pendant le fonctionnement de l'appareil, on peut voir apparaître les codes alarmé suivants dans l'écran d'affichage. En même temps le voyant → FIN et un des voyageurs suivants commencent à clignoter:

E10 + : difficile de replissage

E20 + : difficile de vidange

E40 + : hublot ouvert

Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche DEPART/PAUSE pour faire redémarrer le programme interrompu. Si le code alarme réapparait ou si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Notice d'utilisation

Symptôme	Cause possible	Solution
La machine ne fonctionne pas	Le fusible de l'installation a grillé.	Remplacez le fusible.
	Le hublot n'est pas bien fermé (E40).	Fermez le hublot; il faut entendre le déclic de la fermeture.
	La fiche n'est pas branchée.	Branchez la fiche.
	Vous n'avez pas appuyé sur la touche DÉPART/PAUSE.	Appuyez sur la touche.
	L'options DEPART DIFFERE a été sélectionnée.	Contrôlez sur l'écran le départ différé.
La machine ne se remplit pas	Le robinet est fermé (E10).	Ouvrez le robinet.
	Le tuyau d'accrittre est pié ou encastré (E10).	Contrôlez le tuyau sur toute sa longueur et éliminez le goulot d'étranglement.
	Le filtre du tuyau d'accrittre est bouché (E10).	Nettoyez le filtre.
	Le hublot n'est pas fermé (E40).	Fermez le hublot.
La machine se remplit mais vidange aussiôt	L'extrémité du tuyau de vidange se trouve en position trop BASSE par rapport à la machine.	Placez le tuyau à la hauteur prévue (voir le chapitre sur l'installation).
La machine ne vidange pas et/ou n'essore pas	Le tuyau de vidange est encastré ou pié (E20).	Contrôlez le parcours du tuyau et éliminez le goulot d'étranglement.
	Le filtre ou le tuyau de vidange sont bouchés (E20).	Nettoyez le filtre ou contrôlez le tuyau.
	L'options ARRET CUVE PLEINE a été可以选择.	Evacuez l'eau en appuyant de nouveau sur la touche DEPART ou en scélection-nant le programme de vidange.
	La charge de linge n'est pas bien répartie à l'intérieur du tambour.	Répartissez manuellement le linge dans le tambour.

Notice d'utilisation

Symptôme	Cause possible	Solution
Il y a de l'eau autour de l'appareil.	Il y a trop de lessive.	Dosez la lessive selon les conseils disponibles par le fabricant.
	Une lessive non adaptée faisant trop de mousse a été utilisée.	Utilisez une lessive spéciale machine.
	Il y a des fuites au niveau d'un des embouts du tuyau d'arrivée de l'eau.	Contrôlez que le tuyau est bien visse aux deux extrémités.
	Le filtrte de vidange n'a pas été bien serré après le nettoyage.	Vissez à fond le filtrte.
La machine vibre ou fait du bruit.	Tous les dispositifs de protection pour le transport n'ont pas été enlevés.	Vérifiez que la machine ait été débridée conformément aux instructions données dans le chapitre sur l'installation.
	Les vérins n'ont pas été régles.	Mettez la machine d'aplomb.
	Il y a peu de linge dans le tambour.	Le fonctionnement de la machine n'est pas compromis.
Le hublot ne s'ouvre pas.	Le programme est encore en cours et le tambour tourne.	Attendez la fin du programme pour pouvoir ouvrir le hublot.
	Le niveau de l'eau dans la machine dépasse la partie inférieure du hublot.	S'il est nécessaire d'ouvrir le hublot, il faut vidanger l'eauAAParavant.
	La machine est en train de chauffer l'eau	Attendez que la phase de chauffage arrive à sa fin.

Notice d'utilisation

Symptôme	Cause possible	Solution
L'essorage commence en retard ou n'est pas effectué.	La "sécurité anti-balourd" prévenant les vibrations excessives pendant l'esso-rage et assurant la stabi-lité s'est enclenchée.	Au début de la phase d'essorage, si le linge n'est pas uniformément réparti à l'intérieur du tambour, la machine le détecte et tente de répartir le linge de façon homogène, en faisant faire quelques rotations au tambour. Ce n'est que lorsque le linge est répartiUniformément que la phase d'esso-rage est effectué, éven-tuellesment à une vitesse réduite, si le linge n'est pas encore bien réparti.Après 6 minutes environ, si le linge est encore enroulée en boule, la machine n'effectue pas l'essorage. Par conséquent, si du linge reste mouillé en fin de cycle, nous conseillons de le répartir manuellement à l'intérieur du tambour et de sélectionner le programme d'essorage.

Les résultats du lavage ne sont pas satisfaisants

Si le linge perd de sa blancheur et si I'on trouve des traces de calcaire dans le tambour

• La dose de lessive était insuffisante.
• La lessive ajuste n'a pas ete utilisee.
• Les taches particulières n'ont pas été traitées avant le lavage.
• Le programme/température n'a pas été correctement sélectionné(e).

Si des taches grises persistent sur le linge

• Le linge ayant des traces de crèmes, de gras, d'huile a eté lavé avec une quantité insuffisante de lessive.
• Le lavage a été effectué à une température trop BASSE.
• L'assouplissant - surtout celui concentré - est entre directement en contact avec le linge. Lavez immédiatement ces taches et versez l'assouplissant avec beaucoup d'attention.

Il y a encore de la mousse même après le dernier rincege

• Les lessives modernes peuvent laisser des résidus même pendant le dernier rincege. Le linge a eté toutefois complètement rince.

Si des traces blanches persistent sur le linge

• Il s'agit d'éléments insolubles entrant dans la composition des lessives modernes. Ce n'est donc pas la conséquence d'un rincege insuffisant. Remuer ou brosser le linge. Il convendra à l'avoir de returner sur l'envers les vêtements avant de les laver. Contrôlez votre dessive et utilisez évientuèlement une dessive liquide.

INSTRUCTIONS D'INSTALLATION ET DE RACCORDEMENT

Indications de sécurité pour l'instantiateur

• Cét apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électri-cien qualifié.
• Avant de procéder au branchement de votre apparéil lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'applié qu'à un plombier qualifié.
• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Si l'appareil est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• La machine doit être installée conformément aux normes en vigueur.

Instructions d'installation et de raccordement

Dimensions de l'appareil

Vue de face et laterale

Vue de dos

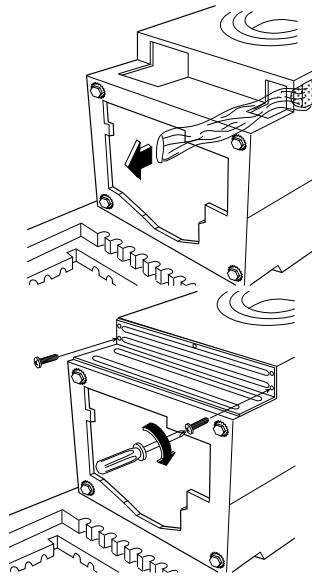

! Avant la première mise en marche, vous devez impérativement retarder de votre apparéil les dipositifs de protection mis en place pour le transport. Suívez les instructions données cédssous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futuror transport de l'appareil (déménagement par exemple).
Devissez et otez la vis arriere droite avec une clé. Appuyez l'apparell sur la partie arriere et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
Retirez la base en polystyrene et otez le panneau inférieur en devissant la vis centrale.
Sortez avec soin le sachet droit en nylon.
Sortez de la même façon le sachet gauche et central.
Remontez le panneau inférieur en le vissant à l'aide des 4 vis livrées avec les charnières et de la vis enlevée précédendum.
Remettez l'appareil debout et devissez les deux autres vis à l'arrière.
Enlevez les trois goujons en plastique.
Bouchez les trouss restés libres à l'aide des 3 caches en plastique qui sont livrés avec la notice d'utilisation.

Instructions d'installation et de raccordement

Emplacement

L'installation de votre apparéil nécessite:

• Une alimentation électrique (voir raccordement électrique)
• Une arrivée d'eau avec branchement 20x27
• Une évacuation d'eau
• Un local aéré

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doit se couver à proximé des tuyaux de la machine et du cable d'alimentation. La machine ne doit pas être installée dans un local sujet au gel.

Mise à niveau

Mettez l'appareil à niveau en vissant ou en dévisant les vérins.

Une mise à niveau précise évite les vibrations, les bruits et les déplacements.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite. N'employez jamais pour le raccordement un tuyau déjà utilisé précédement.

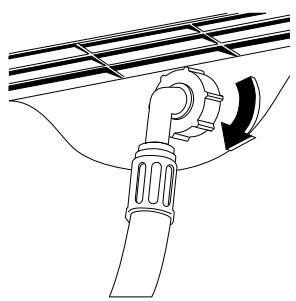

Dispositif de blocage de l'eau

Le tuyau d'alimentation est équipé d'un dispositif de protection contre le dégât des eaux.

Si le tuyau interieur avait se déteriorer à cause d'une usure naturelle, ce dispositif bloquera l'arrivée d'eau à l'appareil.

Le défaut est signalé par l' apparition d'un secteur rouge dans la petite fenêtre «A». Dans ce cas fermez le robinet de l'eau et appelez le service après-vente.

Si nécessaire, rectifie la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

Si le branchement se fait sur des tuyaute-ries neuves ou qui n'ont pas servi depuis longtemps, il est préféable de faire couler une certaine quantité d'eau avant de

mettre en place le tuyau d'alimentation. De cette façon, on évitera que du sable ou de la rouille bouche le filtré place à l'intérieur du tuyau.

Vidange d'eau

La crosse du tuyau de vidange peut etre placee de deux manieres differentes:

• Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

• Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage eventuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée préc

Important:

Eneldom cas, le tuyau de vidange ne doit etre rallongé.

L'inobservation de ces règes pourrait entraîner un fonctionnement anormal de votre apparéil.

Instructions d'installation et de raccordement

Raccordement électrique

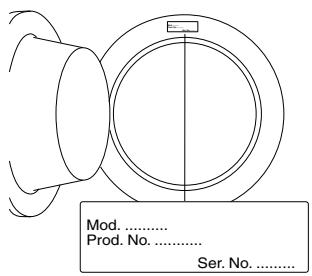

Les informations relatives à la tension de secteur, la nature du courant et les fusibles à utiliser se trouvent sur la plaque signalétique de l'appareil.

Si l'appareil est relié directement à l'installation électrique (raccordement fixe), interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Cet apparéil ne peut être alimenté qu'en 230V monophasé.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte-tenu des autres apparils électriques branchés.

Calibre des fusibles de ligne (un par phase):

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C. 15100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant importante une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme N.F.C. 15100 et aux prescriptions de l'E.D.F. et facilement accessible.

L'appareil ne doit pas etre raccordé à l'aide d'une rallonge ou d'une prise multiple.

Le remplacement du cordon électrique ne doit être réalisé que par le Service Àpres-Vente.

Vérifiez que la prise de terre est conforme aux normes en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Encastrement

Cet apparéil est prévu pour être installé sous un plan de travail.

Les dimensions de la niche doivent correspondre à celles indiquées dans la fig. A.

Application de la porte

Afin d'harmoniser votre apparéil avec les meubles adjacents, vous pouvez installer une porte sur votre lave-linge.

L'appareil est livré pour l'application d'une portes ouvrant de droite à gauche.

Dans ce cas il suffit de visser à la hautuer prévue les charnières (1) et le contre-aimant (6) livrés avec la machine. (fig. B).

a) Dimensions de la porte

Les dimensions de la porte doivent etre les suivantes:

largeur 595-598 mm

épaisseur 16-22 mm

La hauteur (C-fig. C) dépend de la hauteur des socles des meubles adjacents.

b) Charnières

Pour pouvoir fixer les charnières il faut pratiquer deux troughs (Ø 35 mm, profondeur 14 mm) à la partie interieure de la porte. La distance entre les deux troughs doit être de 416 mm.

La distance (B), calculée à partir de la partie supérieurie de la porte jusqu'àu centre du trou dépend des meubles adjacents.

Les dimensions prévues sont indiquées dans la figure C.

Fixez les charnières à la porte à l'aide de vis à bois 5 mm . (2-fig. B).

c) Montage de la porte

Fixez maintenant les charnières à l'appareil en utilisant des vis M 5 x 8 (3-fig. B).

Les charnières peuvent être ajustées pour compenser les différentes épaisseurs de la porte.

Pour obtenir un alignement parfait de la porte dévissez la vis (3- fig. B), réglez la porte et ensuite serrez de nouveau la vis (3- fig. B).

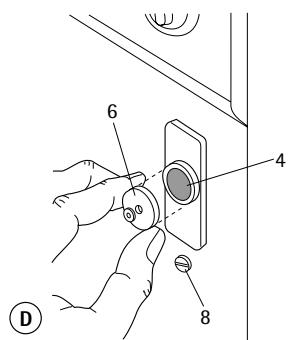

d) Contre-aimant (6)

La machine est équipée d'une fermeture de porte magnétique. Afin que ce dis-

positif puisse fonctionner correctement, il faut appliquer le contre aimant (6-disque en acier) à l'intérieur de la porte.

La position est déterminée par l'aimant (4) se trouvant sur la machine (fig. D).

Changement du sens d'ouverture

Pour changer le sens d'ouverture de gauche à droite, procédez comme suit:

Changez de place les plaquettes (5 et 7) et l'aimant (4-fig. E).

Fixez ensuite sur la porte le contre-aimant (6) et les charnières (1) comme indiqué précédemment.

Instructions d'installation et de raccordement

Caracteristiques techniques

Dimensions	Hauteur	820 mm
	Largeur	600 mm
	Profondeur	545 mm
	Profondeur hublot ouvert	910 mm
Tension / fréquence		230 V/50 Hz
Puisance totale		2200 W
Puisance de chauffage		1950 W
Calibre du fusible		10 A
Pression de l'eau	minimum	50 kPa
	maximum	800 kPa
Vitesse d'essorage	coton	de 500 à 1200 tr/min
	synth./laine	de 500 à 900 tr/min
	délicats	de 500 à 700 tr/min

Consommation électrique (lavage coton 60^ ) pour une charge de 4,5 kg: 0,85 kWh

Cet apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radioélectriques et à la diretive CEE 73-23 relative à la sécurité electrique.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui- ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

SERVICE

Au chapitre "En cas d'anomalie de fonctionnement" sont rassemblées les sources d'anomalie les plus fréquentes, auxquelles vous pouvez.Remédier vous-même. Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...),veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

Signalez au service après vente le numero de produit et de série que vous trouvrez sur la plaque signalétique située sur votre apparéil.

AEG

Pour tener nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS AEG est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gâmes de produits et vous apportez des conseils pour vous aidier dans votrechioix, en fonction de vos propres besoin.

APRES L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT!

SERVICE CONSEIL CONSOMMATEURS

AEG

BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] - Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nurnberg

© Copyright by AEG Sous réserve de modifications

132995730 - 01 - 0102
