Type de produit	Cuisinière mixte gaz / électrique
Marque	ROSIERES
Modèle	RCG 6057 RB BLANC
Dimensions (approx.)	L 60 x P 60 x H 85 cm
Poids (approx.)	50 kg
Alimentation gaz	Gaz naturel G20 (20 mbar) ou G25 (25 mbar) ; Butane G30 (29 mbar) ; Propane G31 (37 mbar)
Alimentation électrique	220-240 V monophasé, 50/60 Hz
Type de brûleurs	4 brûleurs gaz : semi-rapide, ultra-rapide, auxiliaire ; brûleur four ; brûleur grill
Puissance brûleurs	Voir tableau des injecteurs (1.0 à 3.8 kW selon gaz et type)
Fonctions four	Allumage gaz avec sécurité, grill électrique, grill gaz, tournebroche
Programmateur	Horloge électronique avec minuteur et fonction cuisson différée
Entretien	Nettoyage à l'eau savonneuse ; pas de produits abrasifs. Vérifier positionnement des chapeaux et collerettes.
Sécurité	Installation par technicien agréé ; arrêt de sécurité sur brûleurs ; verrouillage horloge si non réglée
Pièces détachées	Injecteurs, adaptateurs, joints, collerettes, chapeaux de brûleurs disponibles
Service consommateur	France : 02 48 55 80 00 ; Italie : 199.123.123 ; Espagne : 902.100.150 ; Allemagne : 0180 5 625.55 62 ; UK/IRL : 08705 400600 ; Belgique : 0903 99.109 ; Pays-Bas : 0900 99.99.109 ; Suisse : 0848 780.780
Notice disponible	Téléchargement gratuit au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RCG 6057 RB BLANC ROSIERES

Comment régler l'heure de l'horloge ?

Pour régler l'heure, appuyez sur la touche horloge puis utilisez les touches + et - pour ajuster. Confirmez avec la touche horloge. Si l'horloge clignote (ex: 12:00), le four ne fonctionne pas tant que l'heure n'est pas réglée.

Pourquoi le four ne s'allume-t-il pas ?

Vérifiez que la prise est branchée et que le fusible fonctionne. Assurez-vous que l'horloge est réglée (sinon le four est verrouillé). Le thermostat et le sélecteur de fonctions doivent être sur une position autre que 0. Consultez la notice pour le raccordement électrique.

Pourquoi y a-t-il de la condensation sur la porte du four ?

C'est normal avec des aliments riches en eau (légumes). Pour réduire la condensation, préchauffez le four 5 à 10 minutes avant d'enfourner.

Pourquoi le brûleur de table ne s'allume-t-il pas ?

Vérifiez le bon positionnement du chapeau et de la collerette de la manette. Assurez-vous d'appuyer suffisamment sur la manette lors de l'allumage.

Pourquoi le brûleur ne reste-t-il pas allumé ?

Vérifiez le positionnement de la manette et de la collerette. Lors de l'allumage, maintenez la manette enfoncée au moins 10 secondes après l'apparition de la flamme.

Comment utiliser le grill électrique ?

Utilisez le grill électrique porte fermée. Préchauffez 5 minutes avant de placer les aliments. Sélectionnez la position Grill sur le thermostat.

Comment utiliser le grill gaz ?

Utilisez le grill gaz porte ouverte. Placez le déflecteur (situé dans le tiroir inférieur) pour protéger les aliments. Allumez le brûleur grill selon les étapes de la notice.

Comment changer les injecteurs pour un autre gaz ?

Retirez le couvercle arrière, dévissez les injecteurs avec une clé de 7 mm et remplacez-les par ceux correspondant au gaz souhaité (voir tableau des injecteurs en fin de notice). Cette opération doit être réalisée par un technicien agréé.

Comment entretenir la table de cuisson ?

Nettoyez uniquement avec de l'eau savonneuse. N'utilisez jamais de produits abrasifs. Après nettoyage, assurez-vous que les chapeaux de brûleurs sont bien centrés et les collerettes correctement positionnées.

Que faire en cas d'odeurs ou de fumées lors de la première utilisation ?

C'est normal. Faites fonctionner le four vide à la température maximale pendant 2 heures pour éliminer le revêtement protecteur des résistances. Les fumées ne sont pas nocives. Aérez la pièce.

MODE D'EMPLOI RCG 6057 RB BLANC ROSIERES

Le present guide ne se substitue enaucn cas à la notice d'emploi et d'installation. Il n'est qu'un complément repriscant les principales etapes à suivre lors de l'installation. Pour de plus amples renseignements sur I'installation de I'appareil, consulter la notice d'emploi.

CES MANIPULATIONS DOIVENT ETRE REALISEES PAR UN TECHNICIEN EXPERIMENTE ET AGREE

La cuisière est dotée de 2 pieds et de 2 roulettes réglabes aux angles du chassin.

Certains modèles sont équipés de 4 pieds réglables.

Raccorder le tuyau de gaz derrière la cusinière.

Raccordement fourni avec l'appareil (N'oubliez pas de mesure le joint)

Autre raccordement possible (Non fourmi avec l'appareil)

La cuisine est reglee en gaz naturel* (G20) par defaut.

Si you sés et en gaz naturel: n'effectuer que le raccordement électrique (6). Si vous voulez passer en gaz bouteille (propane ou butane), effecteur tous les réglages (3, 4, 5 et 6).

• Appelé communément gaz de ville

TABLE Regler les injecteurs.

• ETAPE 1: Enlever les grilles, les chapeaux noirs et les corps de brûlée gris.
• ETAPE 2: Dévisser et changer les injecteurs.

UTILISATION

GUIDE RAPIDE · GUIDE RAPIDE · GUIDE RAPIDE

Allumage du four gaz.

• ETAPE 1: Relever le couvercle de la cusinière pour l'aération.
• ETAPE 2: Entrouvrir la portedou four gaz jusqu'au cran pour facilitier l'allumage.
  -ETAPE3:Selonmodèle:
• Tourner et maintainir au minimum 10 secondes le bouton de température du four enforcé jusqu'à apparition et stabilisation de la flamme dans le trou du fond de four
• Tourner et maintainir au minimum 10 secondes le bouton de température du four enforcé tout en appuyant sur l'interrupteur « allumage table/four »

Comment se servir du ... ?

• Grilloir electrique
  Il faut utiliser le grill porte fermée et réaliser un préchauffage de 5 minutes.
• Grilloir gaz

Il faut utiliser le grill porte ouverte en positionnant le deflecteur (voir étapes 1, 2 et 3) afin de protégier vos metannes.

Le déflecteur se trouve dans le tiroir en bas de votre cuisine.

Tableau debord

Deflecteur

Carre d'entrailnement

• Tournebroche

Tourner la manette du thermostat du four jusqu'à la position Grill ® et appuyer sur l'interrupteur « tournebroche » .

ENTRETIEN

Attention au bon positionnement des chapeaux de brûleurs lors du remontage de la table gaz : bien les CENTRER.

PAS DE PRODUITS ABRASIFS

Attention au bon positionnement des collerettes lors du remontage des manettes de la table gaz.

QUE DE L'EAU SAVONNEUSE

UTILISATION

GUIDE RAPIDE · GUIDE RAPIDE · GUIDE RAPIDE

AFFICHAGE CLIGNOTANT ou 12:00 (selon modèle)	• Normal à la mise en service et après chaque coupure de courant. • Régler la mise à l'heure (voir notice) NB: si la mise à l'heure n'est pas effectué, le four ne fonctionne pas.
LE FOUR NE FONCTIONNE PAS, IL NE SE MET PAS EN ROUTE	• La prise est-elle insérée dans la prise de courant? • Vérifier le fonctionnement de l'alimentation (fuse). • Faire vérifier le racordement électrique sur la plaque à bornes (voir notice). • Horloge en position "0",mettre en position manuelle ou régler un temps de cuisson (voir notice) • Programmateur électronique, appuyer sur la touche position manuelle ou régler une durée de cuisson (voir notice). • Thémostat sur "0", régler une tempête. • Sélecteur fonctions sur "0",choisir un mode de fonction (voir notice).
CONDENSATION EXCESSIVE SUR LA PORTE, EGGUTTERMENTS	• Normal avec cuisson d'alments riches en eau (légumes...). Préchauffer le four en le faisant fonctionner pendant 5/10 minutes avant de commencer la cuisson.
LA DECONGELATION NE FONCTIONNE PAS (selon modèle)	• La fonction Décongélation fait circuler l'air dans l'enceinte du four. Selon la quantité d'alments à décongeler, la fonction Décongélation peut préindre quelques heures.
LE VOYANT DE TEMPERATURE S'ETÉNT ET S'ALLUME	• Normal. Lorsque le four atteint la temperature réglée, le voyant correspondant s'éteint. Quand la temperature à l'intérieur du four diminue, les résistances fonctionnent à nouveau et le voyant se rallume.
FUMEEES ET ODEURS PENDANT UTILISATION	• A la mise en service: normal. Mettre en route le four à vide à la température maximale pendant 2 heures pour enlever le revêttement protecteur des résistances. Les fumées qui en résultat ne sont pas nocives. •Après plusieurs utilisations: procéder au nettoyage (voir notice).
BRULEUR GAZ DE TABLE NE S'ALLUME PAS	• Vérifier le bon positionnement des chapeaux. • Vérifier le bon positionnement de la manette et de la collerette. • Bien appuyer sur la manette.
BRULEUR GAZ DE TABLE NE RESTE PAS ALLUME	• Vérifier le bon positionnement de la manette et de la collerette. • Bien maintainir, à l'allumage, la manette enfoncée au minimum 10 sec.

GIAS SERVICE

FRANCE 024855800

ITALALI 199.123.123

ESPANA 902.100.150

DEUTSCLAND 018056255.62

UK/IRL 0870540600

BELGUIM 0903 99 109

NEDERLAND 090099.109

SCHWEIZ 0848780.780

UTILISATION

GUIDE RAPIDE · GUIDE RAPIDE · GUIDE RAPIDE

CONSULTER ATTENTIVEMENT ET CONSERVER

Ce guide, complément de la notice, est à considérer comme un guide synthétique et ne remplace en peu cas la notice d'emploi.

Pour de plus amples renseignements sur l'installation et l'utilisation de l'appareil, consulter la notice d'emploi.

Mise à l'heure de l'horloge et mise en marche du four de la cuisineire.

Le four et la table de la cusinière ne peuvent fonctionner que si le réglage de l'horloge est effectué.

PROGRAMMATEUR HORLOGE	REGLAGE DE L'HEURE	REGLAGE MINUTEUR COMME AIDE MEMOIRE
38 10 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 2 4 5 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 2 4 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 5 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 4 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 6 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0

INSTALLATION

GUIDE RAPIDE · GUIDE RAPIDE · GUIDE RAPIDE

FOUR GAZ & GRILL GAZ

Régler l'injecteur

ETAPE 1: Retirer le couvercle de protection situé à l'arrière.
ETAPE 2: Retirer l'adaptateur de l'injecteur.
ETAPE 3: Retirer les injecteurs à l'aide d'une clé de 7mm ,puis visser le bon injecteur seLECTIONné selon le gaz de la table (cf 3 dernières pages de la notice)
ETAPE 4: Suivre les étapes ci-dessus dans l'ordre inverse après avoir terminé l'installation du nouvel injecteur.

FOUR

			BRIEURÉ DE TABLE
			Semi-rapide			Ultra - rapide			Auxiliary			BRIEURÉ DE FOUR			BRIEURÉ GRILL
			Avant-gauche			Avant-gauche			Amitériel-Droit			Avant-droit
Gar	Mbar	Ikw	Ikw	KW	Ikw	KW	Ikw	KW	Ikw	KW	Ikw	Ikw	KW	Ikw	KW
naturel	G20	20	1.00	1.7	1.20	2.7	1.40	3.5	0.83	1.0	1.10	2.3	1.10	2.25
naturel	G25	25	1.00	1.7	1.20	2.7	1.40	3.4	0.83	1.0	1.10	2.25	1.10	2.20
butane	G30	29	0.65	1.7	0.85	2.7	0.92	3.8	0.50	1.0	0.70	2.3	0.70	2.25
propane	G31	37	0.65	1.7	1.20	2.7	0.92	3.8	0.50	1.0	0.70	2.3	0.70	2.25
			Ikw-injecteur - KW -spissurance Dusourdre
			Réglage' dorigine: G20 - 20mab - G25 - 25mbar

Les nombres des injecteurs sont gravés sur chaque injecteur.

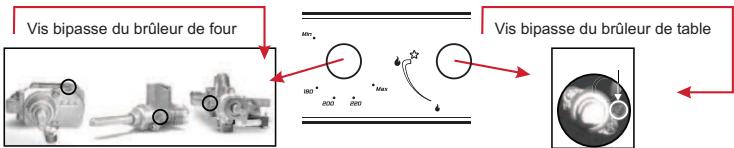

Régler le ralenti

Le réglage est obtenu en vissant à fond (dans le sens des aiguilles d'une montre) la vis du bipasse (la vis jaune au second plan) dont l'orifice calibre assure le début réduit. Pour acceder à cette vis, retirer les manettes.

Attention au bon positionnement des collerettes lors du remontage des manettes de la table gaz.

INSTALLATION

GUIDE RAPIDE · GUIDE RAPIDE · GUIDE RAPIDE

Raccordement électrique.

Si la cusinière possède un cable d'alimentation (selon modele), le brancher à la prise.

Simon effecteur le branchement électrique au niveau de la plaque à bonne (petit boitier noir à l'arrière de la cuisière), comme indiqué ci-dessous, puis brancher à la prise.

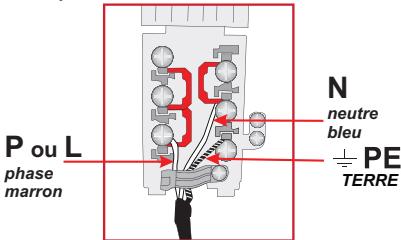

Seulement pour raccordement 220 - 240 V.

• marron : PHASE (Pou L)
  -bleu :NEUTRE(N)
• jaune/vert : TERRE (①)

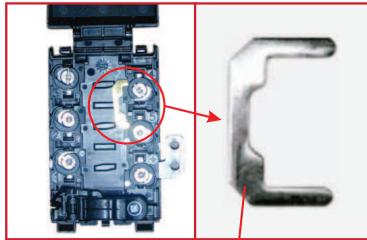

Placer un tournevis vis plat entre les 2 lamelles et faire légarement levier.

3 pointets

Monophasé

Serrer à fond toutes les viss

SERVICES CONSOMMATEUR

SERVICE	FRANCE	ITALIA	ESPANIA	DEUTSCHLAND	UK/IRL	BELGIUM	NEDERLAND	SCHWEIZ
	02 48558000	199.123.123	902.100.150	0180 5 625.55 62	08705 400600	0903 99.109	0900 99.99.109	0848 780.780
